燃气公司运行管理部培训.ppt

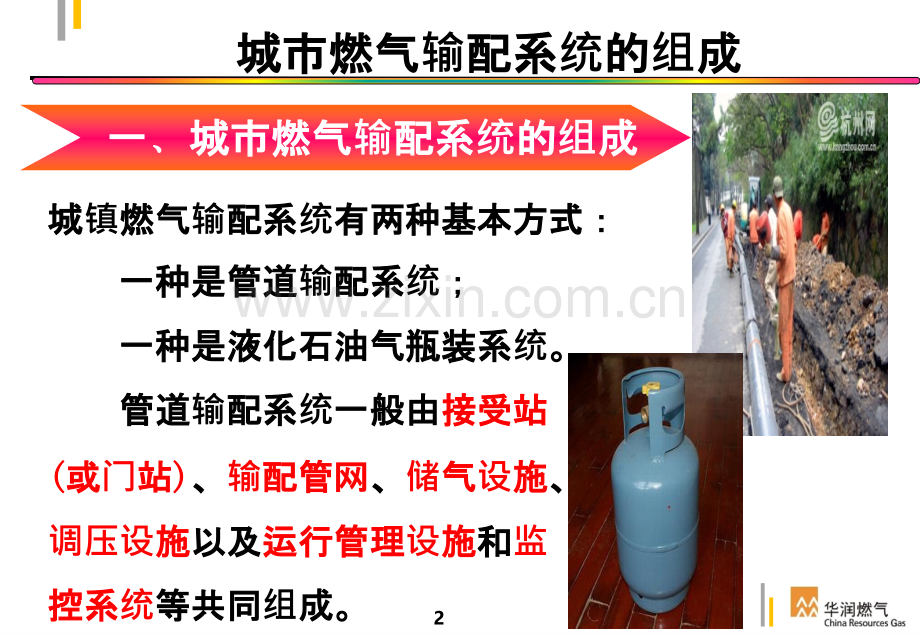

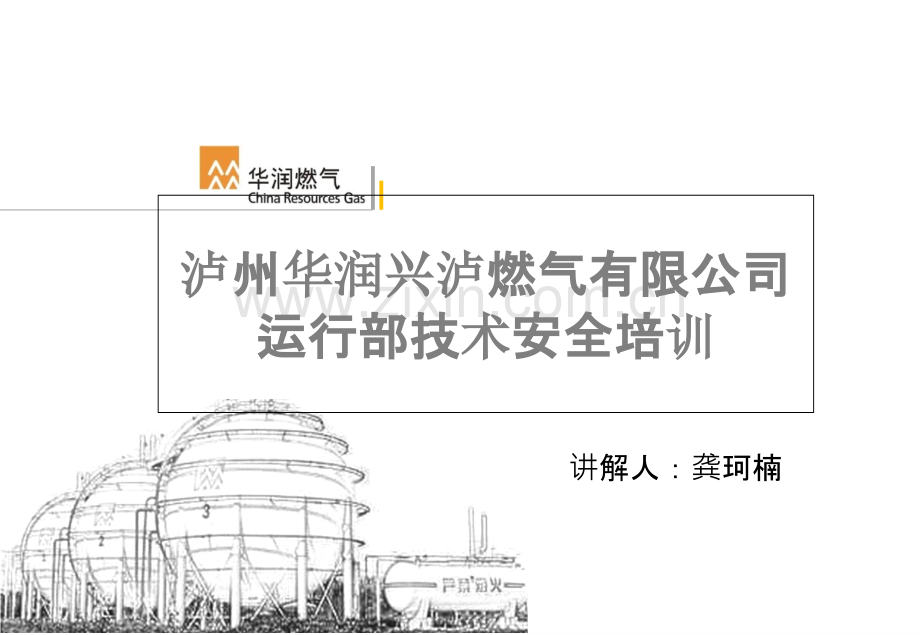

泸泸州州华润兴泸华润兴泸燃气有限公司燃气有限公司运行部技运行部技术术安全培安全培训训讲解人：龚珂楠 一一城市燃气城市燃气输配系配系统的的组成成城市燃气城市燃气输配系配系统的的组成成城城镇燃气燃气输配系配系统有两种基本方式：有两种基本方式：一种是管道一种是管道输配系配系统；一种是液化石油气瓶装系一种是液化石油气瓶装系统。管道管道输配系配系统一般由一般由接受站接受站(或或门站站)、输配管网配管网、储气气设施施、调压设施施以及以及运行管理运行管理设施施和和监控系控系统等共同等共同组成。成。2.管道管道输配系配系统管道管道输配系配系统3.城市燃气城市燃气输配系配系统的的组成成(一一)、接受站、接受站 接受站接受站(门站站)负责接受气源厂、接受气源厂、矿(包括煤制气包括煤制气厂、天然气、厂、天然气、矿井气及有余气可供井气及有余气可供应用的工厂等用的工厂等)输入城入城镇使用的燃气，使用的燃气，进行行计量、量、质量量检测，按城，按城镇供供气的气的输配要求，控制与配要求，控制与调节向城向城镇供供应的燃气流量与的燃气流量与压力，必要力，必要时还需需对燃气燃气进行行净化。化。4.城市燃气城市燃气输配系配系统的的组成成(二二)、输配管网配管网 输配管网是将接受站配管网是将接受站(门站站)的燃气的燃气输送至各送至各储气气点、点、调压室、燃气用室、燃气用户，并保，并保证沿途沿途输气安全可靠。气安全可靠。5.城市燃气城市燃气输配系配系统的的组成成(三三)、燃气、燃气储配站配站 储配站的作用配站的作用:一一储存一定量的燃气以供用气高峰存一定量的燃气以供用气高峰时调峰用；峰用；二二当当输气气设施施发生生暂时故障、故障、维修管道修管道时，保，保证一定程一定程度的供气；度的供气；三三对使用的多种燃气使用的多种燃气进行混合，使其行混合，使其组份均匀；份均匀；四四将燃气加将燃气加压（减（减压）以保）以保证输配管网或用配管网或用户燃具前燃燃具前燃气有足气有足够的的压力。力。6.燃气燃气储配站配站城市主气源和机城市主气源和机动气源的生气源的生产调节,以及以及发展展缓冲冲用用户,可以平衡燃气使用的月不均匀性可以平衡燃气使用的月不均匀性,并并缓解燃气解燃气负荷的日不均匀性。而要平衡燃气荷的日不均匀性。而要平衡燃气负荷的日不均荷的日不均匀性和小匀性和小时不均匀性不均匀性,满足各足各类用用户的用气需要的用气需要,必必须在城市燃气在城市燃气输配系配系统中中设置燃气置燃气储配站。配站。燃气燃气储配站主要有配站主要有三个功能三个功能：一是一是储存必要的燃气量，以存必要的燃气量，以调峰；峰；二是可使多种燃气二是可使多种燃气进行混合，达到适合的行混合，达到适合的热值等燃等燃气气质量指量指标；三是将燃气加三是将燃气加压，以保，以保证输配管网内适当的配管网内适当的压力。7.城市燃气城市燃气输配系配系统的的组成成(四四)、燃气、燃气调压器器 调压器是将器是将输气管网的气管网的压力力调节至下一至下一级管网管网或用或用户所需的所需的压力，并使力，并使调节后的燃气后的燃气压力保持力保持稳定。定。8.储气罐气罐计量量间变电室室配配电间控制室控制室水水泵房房消防水池以及生消防水池以及生产和生和生活活辅助助设施。施。储配站站内配站站内设施施 二二储配站站内配站站内设施施9.五五城城镇燃气管网的分燃气管网的分类及其及其选择城城镇燃气管网的分燃气管网的分类及其及其选择（一）燃气管道的分类按按输气气压力分力分类（低（低压 、中、中压B B、中、中压A A、次、次高高压B B、次高、次高压A A 、高、高压B B、高、高压A A）按管网形状分按管网形状分类（环状状 、枝状、枝状 、环枝状枝状 ）按用途分按用途分类（长距离距离输气管气管线 、城、城镇燃气管燃气管道道 、工、工业企企业燃气管道燃气管道 ）按敷按敷设方式分方式分类（地下（地下 、架空、架空 ）10.根据输气压力分类 见城镇燃气设计规范（GB50028-2006)名称压力（Mpa）高压燃气管道A2.5 P4.0B1.6 P2.5次高压燃气管道A0.8 P1.6B0.4 P0.8中压燃气管道A0.2 P0.4B0.01 P0.2低压燃气管道P0.0111.城城镇燃气管网的分燃气管网的分类及其及其选择（二）城镇燃气管网及其选择 (1)(1)城城镇燃气管网系燃气管网系统，根据所采用的管网，根据所采用的管网压力力级制制不同可分不同可分为：1.1.一一级系系统：仅由低由低压或中或中压一一级压力力级别的管网的管网输配系配系统。2.2.两两级系系统：由低由低压和中和中压B B或低或低压和中和中压A A两两级组成的管网成的管网输配系配系统。3.3.三三级系系统：由低由低压、中、中压和次高和次高压或高或高压三三级组成的管网成的管网输配系配系统。4.4.多多级系系统：由低由低压、中、中压、次高、次高压和高和高压组成的管网成的管网输配配系系统。12.城城镇燃气管网的分燃气管网的分类及其及其选择(2)(2)采用不同采用不同压力力级制的必要性制的必要性1.1.管网采用不同的管网采用不同的压力力级制是比制是比较经济的。的。2.2.各各类用用户需要的燃气需要的燃气压力不同。力不同。3.3.消防安全要求。消防安全要求。13.调压器器调压器起两个作用：器起两个作用：降降压：将将较高高压力降力降为较低低压力力 稳压：维持出口持出口压力力稳定，基本是个定定，基本是个定值14.六六燃气管道的附属燃气管道的附属设备燃气管道的附属燃气管道的附属设备（一）燃气管材（一）燃气管材（二）燃气管道的附属（二）燃气管道的附属设备15.燃气管道的附属燃气管道的附属设备（一）燃气管材 钢管：管：适用于各种适用于各种压力力级别的城的城镇燃气管道燃气管道和制气厂的工和制气厂的工艺管道。但耐腐管道。但耐腐蚀性性较差，必差，必须采取可靠的防腐措施。常用的采取可靠的防腐措施。常用的钢管有普通管有普通无无缝钢管管和和焊接接钢管管。钢管一般可以用管一般可以用螺螺纹、焊接接和和法法兰等方式等方式进行行连接接。16.燃气管道的附属燃气管道的附属设备 PE PE管：具有耐腐管：具有耐腐蚀、质轻、流体流、流体流动阻力小、使用寿阻力小、使用寿命命长、施工、施工简便、可便、可盘卷、抗拉卷、抗拉强度度较大等一系列大等一系列优点。近年来，在燃气点。近年来，在燃气输配系配系统中得到广泛的使用中得到广泛的使用。PEPE管受持管受持续应力及力及环境温度境温度变化的影响化的影响较敏感，故敏感，故其其设计应力力应根据根据长期期强度来确定。当使用温度高度来确定。当使用温度高于于设计温度温度时，其，其强度有明度有明显的下降；相反地，当的下降；相反地，当使用温度低于使用温度低于设计温度温度时，其，其强度有明度有明显的增加。的增加。除除长期期强度外，度外，还必必须考考虑其它特性，如耐老化性、其它特性，如耐老化性、强度与温度的关系、度与温度的关系、韧性、透气性及柔性等。另外，性、透气性及柔性等。另外，PEPE管管对紫外紫外线敏感，敏感，长期曝露在空气中会期曝露在空气中会缩短它的短它的使用寿命，因此只能作使用寿命，因此只能作为埋地管使用。埋地管使用。17.燃气管道的附属燃气管道的附属设备（二）燃气管道的附属设备阀门阀门阀门是用于启是用于启闭闭管道通路或管道通路或调节调节管道介管道介质质流量的流量的设设备备。因此要求。因此要求阀阀体的机械体的机械强强度高，度高，转动转动部件灵活，部件灵活，密封部件密封部件严严密耐用，密耐用，对输对输送介送介质质的抗腐性的抗腐性强强，同，同时时零部件的通用性好。零部件的通用性好。阀门阀门的种的种类类很多，燃气管道上常用的有很多，燃气管道上常用的有闸阀闸阀、旋塞旋塞阀阀、截止截止阀阀、球球阀阀和和蝶蝶阀阀等。等。18.燃气管道的附属燃气管道的附属设备（二）燃气管道的附属设备放散管放散管 一种一种专门专门用来排放管道内部的空气或燃气的用来排放管道内部的空气或燃气的装置。放散管装置。放散管设设在在阀门阀门井中井中时时，在，在环环网中网中阀阀门门的前后都的前后都应应安装，而在安装，而在单单向供气的管道上向供气的管道上则则安装在安装在阀门阀门之前之前。19.燃气管道的附属燃气管道的附属设备（二）燃气管道的附属设备阀门井 100mm100mm单管管阀门井构造井构造图1 1阀门；2 2补偿器；器；3 3井盖；井盖；4 4防水防水层；5 5浸浸沥青麻；青麻；6 6沥青砂青砂浆；7 7集集水坑；水坑；8 8爬梯；爬梯；9 9放散管。放散管。20.21.22.管道的管道的纵纵断面布置断面布置 在车行道下时，不得小于0.9米；在非车行道下时，不得小于0.6米；埋设在庭院绿化（指绿化地及载货汽车不能进入之地）内时，不得小于0.3m。埋设在水田下时，不得小于0.8m。燃气管道不得在穿过房屋或其它建筑物，一般情况下不得穿过其它管道本身，如特殊情况需要穿过其它大断面管道，需征得有关方面同意，且燃气管道必须安装在套管内。燃气管道与其它各种构筑物以及管道相交应满足最小垂直净距。23.建筑燃气供建筑燃气供应应系系统统 建筑燃气系统由用户引入管、干管、立管、用户支管、燃气表、用户连接管和燃气用具所组成。u室内燃气管道应为明管敷设。管道经过的楼梯间和房间应有良好的自然通风。u为了满足安全、防腐和便于检修的需要，室内燃气管道不得敷设在卧室、浴室、地下室、易燃易爆品仓库、配电间、通风机室和有腐蚀性介质的房间内。室内燃气管道的安装应保证横平竖直，并不得防碍门窗的开启。天然气热水器判废年限应为8年。燃气灶具的判废年限应为8年。24.城城镇燃气燃气设施运行、施运行、维护和和抢修安全技修安全技术规程程1、作业区：燃气设施在运行、维修或抢修作业时，为保证操作人员正常作业所确定的区域。2、直接置换：采用燃气置换燃气设施中的空气或采用空气置换燃气设施中的燃气的过程。3、放散：将燃气设施内的空气、燃气或混合气体安全地排放。4、间接置换：采用惰性气体或水置换燃气设施中的空气后，再用燃气置换燃气设施中的惰性气体或水的过程；或采用惰性气体或水置换燃气设施中的燃气后，再用空气置换燃气设施中的惰性气体或水的过程。25.城镇燃气场站内防雷设施应处于正常运行状态:1、严禁携带火种、非防爆型无线通信设备进入场站内生产区，未经批准严禁在场站内生产区从事可能产生火花性质的操作。2、站内防雷设施应处于正常运行状态。每年雨季前应对接地电阻进行。检测，其接地电阻值应符合设计要求；防静电装置每年检测不得少于2次。26.运行与运行与维护维护规定定 进入燃气调压室、压缩机房、阀门井和检查井前应先检查有无燃气泄漏；在进入地下调压室、阀井、检查井内作业前还应检查有无其他有害气体，确定安全后方可进入。进入燃气调压室、压缩机房、阀门井和检查井等场所作业时，应根据需要穿戴防护用具，系好安全带；应设专人监护，作业人员应轮换操作；维修电气设备时，应切断电源；带气进行维护检修时，应使用防爆工具或采取防爆措施，作业过程中严禁产生火花。当发现燃气泄漏时，应在安全的地方切断电源，开窗通风，切断气源，消除火种，严禁在现场拨打电话；在确认可燃气体浓度低于爆炸下限20时，方可进行检修作业。27.对对燃气管道定期巡燃气管道定期巡线线的必要性和重要性的必要性和重要性随着城市基础建设工程的增多，地下市政设施遭受意外破坏的可能性也增大，燃气管道也不可避免，而燃气管道一旦发生意外破坏造成的损失是不可估计的，这就给燃气供应单位提出了更高要求，对燃气管道的安全运行必须投入更大的精力和更大的关注。（一）燃气管遭受意外破坏事例泸州每年至少15起以上，造成的损失不可估计。28.对对外力破坏的管理和控制，主要可以从以下几方面考外力破坏的管理和控制，主要可以从以下几方面考虑虑：1、对管道附近人口密度较大的情况，应加强巡线力度；2、应加强地面设施及阀井的保护，加强管线标识；3、施工与勘探活动对管线安全影响较大的情况，应加强巡线力度和检查、宣传、施工配合管理；4、管道存在占压情况，应采取措施减少占压和加大执法力度；5、管线覆土层厚度若少于设计规范要求，应加厚覆土层；6、加强与行业执法部门、政府主管部门等部门的联系，提高公众的安全意识和教育，以及燃气设施的保护意识。29.对对地下燃气管道的巡地下燃气管道的巡查应查应包括下列内容：包括下列内容：1、在燃气管道设施的安全保护范围内不应有土壤塌陷、滑坡、下沉、人工取土、堆积垃圾或重物、管道裸露、种植深根植物及搭建建(构)筑物等；2、管道沿线不应有燃气异味、水面冒泡、树草枯萎和积雪表面有黄斑等异常现象或燃气泄出声响等；有上述现象发生时，应查明原因并及时处理；3、对穿越跨越处、斜坡等特殊地段的管道，在暴雨、大风或其他恶劣天气过后应及时巡查；4、在燃气管道安全保护范围内的施工，其施工单位在开工前应向城镇燃气供应单位申请现场安全监护。对有可能影响燃气管线安全运行的施工现场，应加强燃气管线的巡查与现场监护，可设立临时警示标志；施工过程中造成燃气管道损坏、管道悬空等，应及时采取有效的保护措施；5、对燃气管道附件丢失或损坏，应及时修复。30.地下燃气管道的泄露地下燃气管道的泄露检查应符合下列符合下列规定：定：1、泄漏检查可采用仪器检测或地面钻孔检测，可沿管道方向和从管道附近的阀门井、窨井或地沟等地上(下)建(构)筑物检测。2、对地下燃气管道进行外观检查，在有燃气泄漏的地方树木和植物生长不正常；还可观察水沟、雨后的路面是否有气泡逸出；靠嗅觉觉察有无燃气气味等判断是否有泄漏。杰恩激光xp-3140乙烷分析仪31.管道泄漏管道泄漏检查检查周期周期地下燃气管道的泄漏检查应符合下列规定：1、高压、次高压管道每年不得少于1次；2、聚乙烯塑料管或设有阴极保护的中压钢管，每2年不得少于1次；3、铸铁管道和未设阴极保护的中压钢管，每年不得少于2次；4、新通气的管道应在24h之内检查1次，并应在通气后的第一周进行1次复查。32.燃气管道燃气管道设设施的安全保施的安全保护护范范围围和安全控制范和安全控制范围围 1、在燃气管道设施的安全保护范围内不应有土壤塌陷、滑坡、下沉、人工取土、堆积垃圾或重物、管道裸露、种植深根植物及搭建建(构)筑物等；2、管道沿线不应有燃气异味、水面冒泡、树草枯萎和积雪表面有黄斑等异常现象或燃气泄出声响等；有上述现象发生时，应查明原因并及时处理；3、对穿越跨越处、斜坡等特殊地段的管道，在暴雨、大风或其他恶劣天气过后应及时巡查；4、在燃气管道安全保护范围内的施工，其施工单位在开工前应向城镇燃气供应单位申请现场安全监护。对有可能影响燃气管线安全运行的施工现场，应加强燃气管线的巡查与现场监护，可设立临时警示标志；施工过程中造成燃气管道损坏、管道悬空等，应及时采取有效的保护措施；5、对燃气管道附件丢失或损坏，应及时修复；6、在燃气管道安全保护范围内的施工，其施工单位在开工前应向城镇燃气供应单位申请现场安全监护。对有可能影响燃气管道安全运行的施工现场，应加强燃气管线的巡查与现场监护，可设立临时警示标志；施工过程中造成燃气管道损坏、管道悬空等，应及时采取有效保护措施。7、在燃气管道设施的安全控制范围内进行爆破工程时，应对其采取安全保护措施。33.对对已已经发现问题经发现问题的管道加的管道加强强巡巡检检运行中的钢制管道第一次发现腐蚀漏气点后，应对该管道选点检查其防腐涂层及腐蚀情况，并应针对实测情况制定运行、维护方案；钢制管道埋设20年，应对其进行评估，确定继续使用年限，制定检测周期，并应加强巡视和泄漏检查。34.燃气加臭燃气加臭（一）加臭装置的运行、维护应符合下列规定：1、应定期检查储液罐内加臭剂的储量；2、控制系统及各项参数应正常，出站加臭剂浓度应符合现行国家标准城镇燃气设计规范GB50028的规定（城镇燃气应具有可以察觉的臭味，无毒燃气泄漏到空气中，达到爆炸下限的20时，应能察觉；有毒燃气泄漏到空气中，达到对人体允许的有害浓度时，应能察觉），并应定期抽样检测；3、加臭泵的润滑油液位应符合运行规定；4、加臭装置不得泄漏；5、加臭装置应定期进行校验；6、对加臭剂应妥善保管，加臭剂的储存应符合有关规定的要求。（二）加臭的必要性天然气本身无色无味、易燃易爆，在输送或使用过程中，一旦泄漏很难被发现，加入臭味剂后，即使有微量泄漏，也可被及时发现、采取措施。35.关于关于专业专业人人员员、严严格操作格操作规规程程燃气设施和用气设备的维护和检修工作，必须由具有国家相应资质的单位及专业人员进行。（一）对用户设施进行维护和检修作业，应符合下列规定：1、进入室内作业应首先检查有无燃气泄漏；当发现燃气泄漏时，应在安全的地方切断电源，开窗通风，切断气源，消除火种，严禁在现场拨打电话；在确认可燃气体浓度低于爆炸下限20%时，方可进行检修作业。2、维护和检修作业除应执行上述规定外，还应查清或隐患未消除时，应采取安全措施，直至消除隐患为止。36.向用向用户户做安全知做安全知识识宣宣传传：1、正确使用燃气设施和燃气用具；严禁使用不合格的或已达到报废年限的燃气设施和燃气用具；2、不得擅自改动燃气管线和擅自拆除、改装、迁移、安装燃气设施和燃气用具；3、在安装燃气计量仪表、阀门及气化器等设施的专用房内不得有人居住、堆放杂物等；4、严禁使用明火检查泄漏；5、连接燃气用具的软管应定期更换，严禁使用过期软管，并应安装牢固，不得超长（2M）；6、正常情况下严禁用户开启或关闭燃气管道上的公用阀门；7、当发现室内燃气设施或燃气用具异常、燃气泄漏、意外停气时，应在安全的地方切断电源、立即关闭阀门、开窗通风，严禁动用明火、启闭电器开关等，应及时向城镇燃气供应单位报修，严禁在漏气现场打电话报警；8、应协助城镇燃气供应单位对燃气设施进行检查、维护和抢修。37.抢抢 修修 应应 急急 救救 援援 预预 案案一、制定应急救援预案的必要性燃气有易燃、易爆和压力高的特点，在生产、输配、供应、使用过程中极有可能发生泄漏和引发爆炸事故，影响和危害极大。制定事故救援预案是控制事故扩大、降低事故损失的最有效的方法之一。据有关统计表明，有效的应急救援预案系统可将事故降低到无应急预案的6%二、应急救援的基本任务1、抢救受害人员是首要任务。2、迅速控制危险源，并进行检测，是重要任务。3、做好现场处理，消除危害后果。4、查清事故原因，评估危害程度。38.抢抢 修修 现现 场场 安安 全全 管管 理理 要要 求求（一）根据泄漏燃气的种类、压力、泄漏程度、风向及环境等因素确定。随时监测燃气浓度变化、一氧化碳量变化、压力变化。警戒区设置警戒绳、隔离墩、警示灯、告示牌。在警戒区严格禁止火种、管制交通，不允许机动车通行，严格禁止无关人员进入。（二）在警戒区内作业的安全防护。进入抢修作业区的人员应按规定穿防静电服、带防护用具，作业现场操作人员还应互相监护。如需要在警戒区使用电器设备、仪器仪表等用具时，应保证混合气体浓度在安全范围之内。（三）抢修人员进入事故现场，应立即控制气源、消灭火种，切断电源，驱散积聚的燃气。在室内应进行通风，严禁启闭电器开关及使用电话。地下管道泄漏时应采取有效措施，排除聚积在地下和构筑物空间内的燃气。（四）管道和设备修复后，应对夹层、窨井、烟道、地下管线和建(构)筑物等场所进行全面检查。39.生生产作作业一、作业方案1、燃气设施的停气、降压、动火等通气等生产作业应建立分级审批制度。作业单位应制定作业方案和填写动火作业报告，并逐渐申报；经审批后应严格按批准方案实施。紧急事故应在抢修完毕后补办手续。2、燃气停气、降压、动火等通气等生产作业必须配备相应的通信设备、防护用具、消防器材、检测仪器等。40.施工施工现场现场安全安全作业坑边应根据情况和需要采取有利于操作人员上下及避险的措施。41.停停 气气 与与 降降 压压停气与降压作业时间宜避开用气高峰和恶劣天气。影响用户用气的停气与降压作业应至少提前24小时通知用户,紧急事故除外。停气与降压作业应符合下列规定：1停气作业时应能可靠地切断气源，并将作业管段或设备内的燃气安全排放或置换合格；2降压过程中应严格控制降压速度；3降压作业应有专人监控管道内燃气压力，严禁管内产生负压；4降压作业时根据管内不同燃气种类，可将压力控制在300Pa800Pa范围内;42.停气停气动动火作火作业业 运行中的燃气设施需动火作业时，应有技术、生产、安全等部门配合与监护。1、动火作业现场，应划出作业区并设置护栏和警示标志。2、动火作业区内应保持空气流通，防止燃气积聚，在较密闭的空间内作业时，应采取强制通风、加强安全防护等措施。3、动火作业区内可燃气体浓度应小于其爆炸下限的20%，在动火操作过程中应严密监测作业区内可燃气体浓度及管道内压力的变化。4、动火作业过程中，操作人员严禁正对管道开口处。停气动火作业应符合下列规定：1动火作业前，置换作业管段或设备内的燃气时，应符合下列规定：1）采用直接置换法时，应取样检测混合气体中燃气的浓度，经连续三次（每次间隔约5min）测定均在爆炸下限的20%以下时，方可动火作业；43.临临 时时 放放 散散 火火 炬炬 1、放散火炬应设置在带气作业点的下风向，并应避开居民住宅、明火、高压架空电线等场所；当无法避开时，应采取防护措施；2、放散火炬的管道上应设置控制阀门和防风、防回火装置；3、火炬应高出地面1.5m以上；4、放散燃烧时应有专人现场监护，严格控制火势；5、放散火炬现场应备有有效的消防器材。44.通通 气气通气作业应严格按照作业方案执行。用户停气后的通气，如未能有效通知用户的严禁在夜间进行。燃气设施维护、检修或抢修作业完成后，应进行全面检查；合格后方可进行置换作业。置换作业应符合下列规定：1应根据管线情况和现场条件确定放散点数量与位置,管道末端必须设置放散点;2应在起点段安装压力表，在每个末端放散管上安装取样管;3置换放散时，应有专人负责监控压力及取样检测;4放散管的安装应符合下列规定:1)放散管应避开居民住宅、明火、高压架空电线等场所；当无法避开居民住宅等场所时，应采取防护措施；2)放散管应高出地面2m以上。3)对PE管道进行置换时，放散管应采用金属管道并可靠接地。5用燃气直接置换空气时，其置换时的燃气压力宜小于5000Pa。6燃气设施置换合格恢复通气前，应进行全面检查符合运行要求后,方可恢复通气。通气时应缓慢开启阀门，控制燃气流速。45.46谢谢46.
