汽车防夹电动车窗的工作原理
目前，汽车的防夹电动车窗（包括防夹电动天窗）的防夹功能的实现需要“触觉”、“视觉”的配合。所谓“触觉”，便是当电动车窗机构感触到有异物在玻璃上，会主动停止玻璃上升工作。

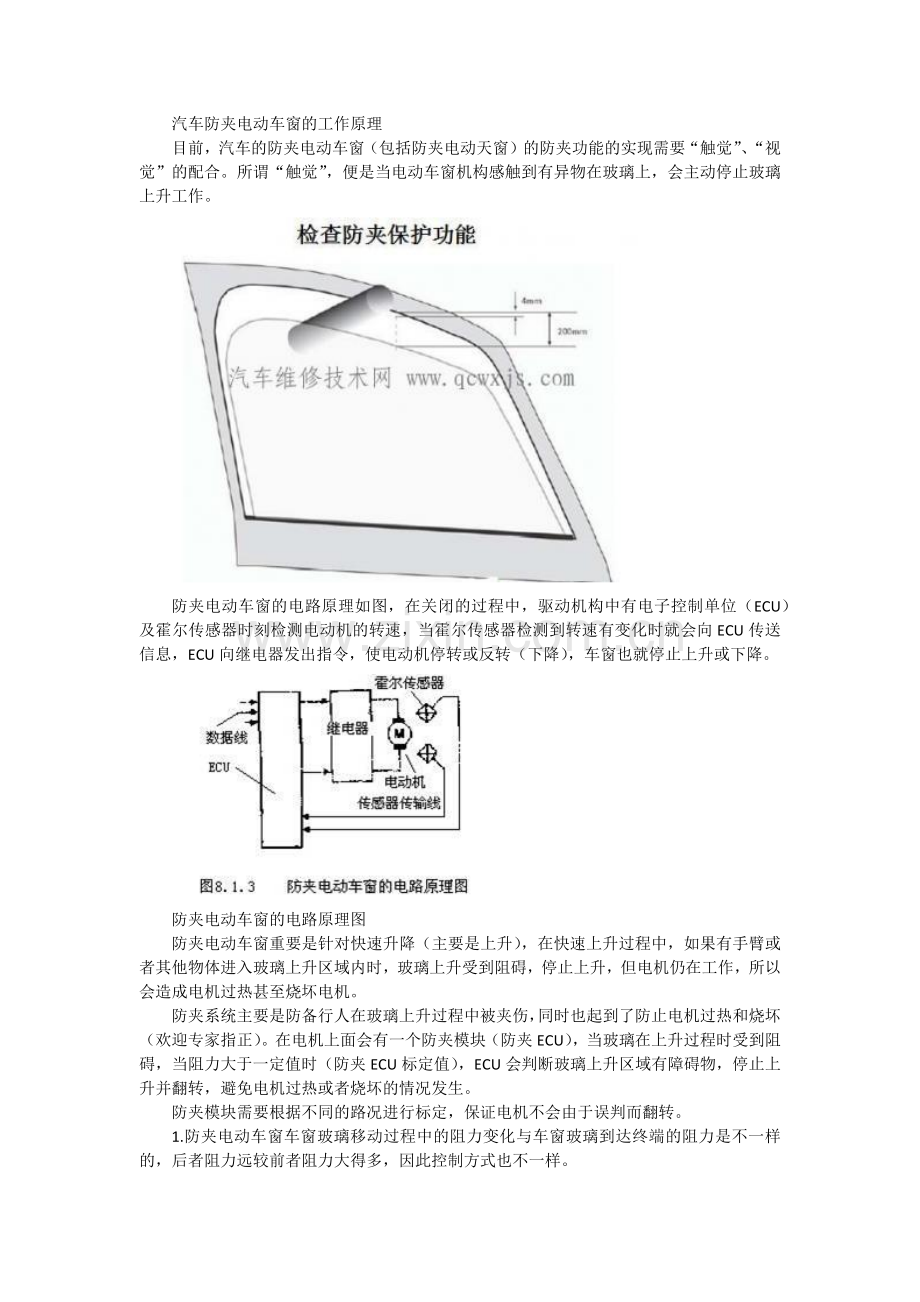

防夹电动车窗的电路原理如图，在关闭的过程中，驱动机构中有电子控制单位（ECU）及霍尔传感器时刻检测电动机的转速，当霍尔传感器检测到转速有变化时就会向ECU传送信息，ECU向继电器发出指令，使电动机停转或反转（下降），车窗也就停止上升或下降。

防夹电动车窗的电路原理图
防夹电动车窗重要是针对快速升降（主要是上升），在快速上升过程中，如果有手臂或者其他物体进入玻璃上升区域内时，玻璃上升受到阻碍，停止上升，但电机仍在工作，所以会造成电机过热甚至烧坏电机。
防夹系统主要是防备行人在玻璃上升过程中被夹伤，同时也起到了防止电机过热和烧坏（欢迎专家指正）。在电机上面会有一个防夹模块（防夹ECU），当玻璃在上升过程时受到阻碍，当阻力大于一定值时（防夹ECU标定值），ECU会判断玻璃上升区域有障碍物，停止上升并翻转，避免电机过热或者烧坏的情况发生。
防夹模块需要根据不同的路况进行标定，保证电机不会由于误判而翻转。
1.防夹电动车窗车窗玻璃移动过程中的阻力变化与车窗玻璃到达终端的阻力是不一样的，后者阻力远较前者阻力大得多，因此控制方式也不一样。
2.当车窗玻璃到达关闭的终端时因阻力变大电动机过载电流也变大，继电器靠过载保护装置会主动切断电流。有的汽车设有玻璃升降中点的限位开关，当玻璃到达终端时压住限位开关，电流被切断电动机就停止运转了。

防夹功能原理
所谓防夹，便是加装一组电流感应器，由霍尔传感器时刻检测着电动机的转速，当电动车窗升起时，一旦电动马达转速减缓，当霍尔传感器检测到转速有变化时就会向ECU报告信息，ECU向继电器发出指令，电路会让电流反向，使电动机停转或反转（下降），于是车窗也就停止移动或下降，因此具有一定的防夹功能。

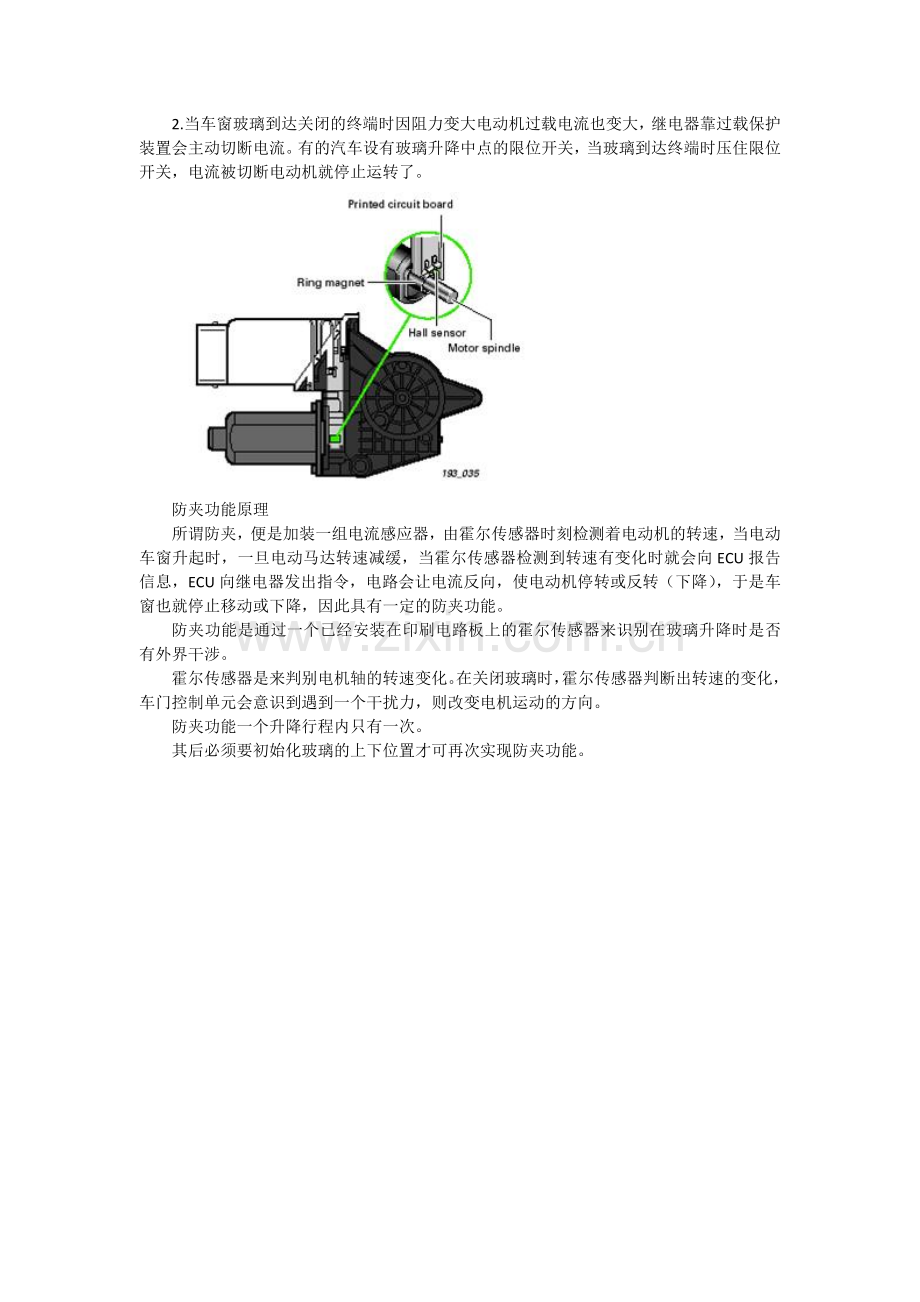

防夹功能是通过一个已经安装在印刷电路板上的霍尔传感器来识别在玻璃升降时是否有外界干涉。
霍尔传感器是来判别电机轴的转速变化。在关闭玻璃时，霍尔传感器判断出转速的变化， 车门控制单元会意识到遇到一个干扰力，则改变电机运动的方向。
防夹功能一个升降行程内只有一次。
其后必须要初始化玻璃的上下位置才可再次实现防夹功能。
