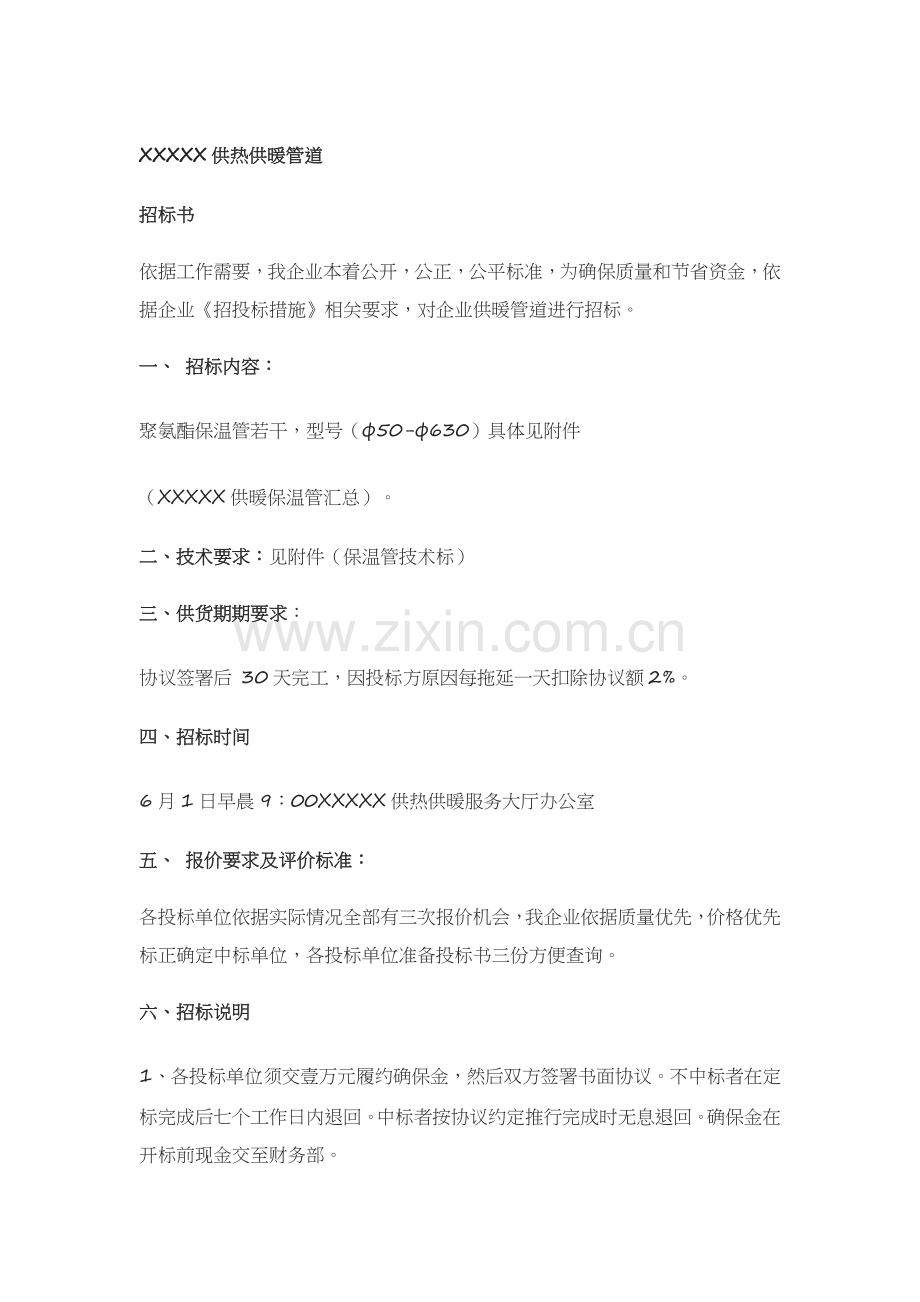

电厂供热管道专项招标书模板.docx

XXXXX供热供暖管道
招标书
依据工作需要，我企业本着公开，公正，公平标准，为确保质量和节省资金，依据企业《招投标措施》相关要求，对企业供暖管道进行招标。
一、 招标内容：
聚氨酯保温管若干，型号（φ50-φ630）具体见附件
（XXXXX供暖保温管汇总）。
二、技术要求：见附件（保温管技术标）
三、供货期期要求：
协议签署后 30天完工，因投标方原因每拖延一天扣除协议额2%。
四、招标时间
6月1日早晨9：00XXXXX供热供暖服务大厅办公室
五、 报价要求及评价标准：
各投标单位依据实际情况全部有三次报价机会，我企业依据质量优先，价格优先标正确定中标单位，各投标单位准备投标书三份方便查询。
六、招标说明
1、各投标单位须交壹万元履约确保金，然后双方签署书面协议。不中标者在定标完成后七个工作日内退回。中标者按协议约定推行完成时无息退回。确保金在开标前现金交至财务部。
2、各投标单位交标书费500元，中标是否概不退还。
七、 投标要求：
1、投标人应含有独立法人资格。
2、报价包含，税金等全部费用，发票开据17%增值税专用发票。
3、 能提供优质售后服务。保温管按国家相关标准验收，保温管需带有合格证。
4、 各投标单位必需持有工商部门注册营业执照，生产许可证及单位资质证实复印件及法定代表人身份证（法定代表人参与开标会议）或委托代理人身份证及法定代表人授权委托书。
七、 付款方法
签署协议预付10%，货到支付至协议额50%，一个供暖季结束7个工作日内支付至协议额90%，剩下10%作为质保金，质保期十二个月（货到十二个月），质保期满后一周付清。协议未尽事宜，双方协商处理,协商不成，由签约地法院诉讼处理 。
联络人： XXX 电话：XXXXXXXXX
XXX 电话：XXXXXXXXX
XXX 电话：XXXXXXXXX
XXXXX供热
技术部分：
聚乙烯保温管道技术要求
一、钢管：DN200及以上管径采取螺旋缝埋弧焊钢管，DN200以下管径采取无缝钢管，国家标准标准（Q235）。
二、跨越式三通和变径管：根据设计院提供图纸加工，符合国家标准。
三、弯头：按国家标准实施。
四、跨越式三通和变径管、弯头等管件内径和对应管道内径一致，且壁厚大于管道壁厚。
五、技术要求 （一）直埋保温管制造及检验必需满足国家行业标准CJ/T114-《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管》，直埋保温管件应满足CJ/T155-《高密度聚乙烯外护管聚氨脂泡沫料预制直埋保温管件》要求。
（二）直埋保温管规格:公称直径DN150--DN700.
（三）钢管
1、钢管生产应符合CJ/T3022-93《城市供热用螺旋埋弧焊钢管》要求。（钢管必需由卷板生产,卷板生产厂家必需由太钢或本钢或鞍钢生产）
2、钢材等级：钢管钢材应符合GB700标准中Q235-B级钢要求。化学成份和机械性能应符合GB700标准要求。
3、外径尺寸和最小壁厚满足下表要求：
公称直径
外径
壁厚
最小壁厚
DN500
529
8
＞7.5
DN400
426
8
＞7.5
DN350
377
7
＞6.5
DN300
325
7
＞6.5
DN250
273
6
＞5.5
DN150
159
5
5
DN120
133
4.5
4.5
DN100
108
4
4
DN90
89
4
4
4、钢管被保温之前，其表面锈蚀度应符合GB/T8923-88A、B、C要求，外表面不能有显著腐蚀凹陷。 钢管外表面必需于聚氨酯发泡当日在保温管生产厂进行抛丸处理，抛丸等级为Sa21/2级。
（四）高密度聚乙烯外护管 高密度聚乙烯外护管制造检验符合CJ/T114-要求。
1、高密度聚乙烯外护管，聚乙烯树脂密度应大于935kg/m³。其它添加原料符合CJ/T114-中第4.2.2.1条要求，原料中不得掺用回用料。
2、外护管内表面应电晕处理，表面张力系数大于50dyn/cm。
3、外护管最小壁厚大于下表要求
公称直径
外径
壁厚
保温层厚度
DN500
655
9.8
53.2
DN400
550
8.8
53.2
DN350
500
7.8
53.7
DN300
420
7
40.5
DN250
365
5.6
40.4
DN200
315
4.9
43.1
DN150
250
3.9
41.6
DN125
225
3.5
42.5
DN100
200
3.2
42.8
DN80
175
3.2
39.8
(五)聚氨酯硬质泡沫塑料保温层 聚氨酯硬质泡沫塑料保温层应满足CJ/T114-标准要求。聚氨酯泡沫塑料保温层必需使用由德国拜尔企业生产发泡剂。 直埋供热管道保温层除应含有良好保温性能外，还应符合下表
项目
指标
耐热性
不低于设计工作温度
抗压强度
≥200kPa
剪切强度（含和内管和外管粘结）
≥120kPa
1、保温管投料密度必需确保成品管保温层任何位置密度不得小于60kg/m³。
2、保温层压缩强度大于0.4MPa。
3、保温层温度50℃时导热系数小于0.033W/（m·K）。（六）保温管
1、发泡工艺必需依据保温层厚度进行改善，确保成品管满足相关标准。
2、预期寿命 保温管在130℃下连续正常工作不少于30年。
3、聚乙烯外护管发泡前后任意位置外径增大率小于
2%。4、剪切强度 保温管老化后最小轴向剪切强度满足下表要求
测试温度（°C）
最小轴向剪切强度（MPa）
23±2
0.12
140±2
0.08
(七）保温弯管 1、全部直埋敷设弯管应为预制保温管件。预制直埋保温弯管制造要求和试验方法应符合
CJ/T155-要求。
2、弯管DN600及以下应采取无缝热煨弯管，不许可环焊缝，DN600
以上采取对焊，符合GB13401-1992要求，材质采取Q235-B。
3、弯管角度偏差应小于±1°。
4、弯管任何部位壁厚应大于直管公称壁厚。
5、预制直埋保温管弯管保温层符合CJ/T114-要求。
6、外护管采取高密度聚乙烯外护管并符合CJ/T114-要求。
7、保温弯管两侧直管长度应大于管道直径，端部管口应做坡口，并应留有长度200mm裸露非保温区。
（八）预制直埋跨越三通和变径管 1、全部直埋敷设三通必需在开孔区周围采取加固方法，加设传输轴向荷载结构，对三通加固方案应进行应力测定或用有限元法计算，以满足《城镇直埋供热管道工程技术规程》CJJ/T81-98第4.5.1条。
2、三通主管和支管壁厚按满足上表要求荷载计算确定，但三通主管和支管任意点壁厚不应小于对应焊接直管壁厚。三通全部焊缝须做100%无损探伤。
3、全部预制直埋变径管要求，锥度小于15°，长度大于1米。
（九）保温接头 直埋保温管接头由直埋保温管供给生产厂商在施工现场制作，确保接口区域干燥清洁，接口不得采取手工发泡，任意位置泡沫密度应大于50kg/m3，发泡前应对接头处进行气密性试验，试验压力及合格标准符合《城镇直埋供热管道工程技术规程》CJJ/T81-98第8.3.9条要求。 1、保温接头制造，应符合CJ/T155-第4.4.9条要求。2、高密度聚乙烯补口方法，全部采取热熔焊外包热缩带。3、热收缩带应覆盖卷筒接头全部焊缝热收缩带剥离强度大于60N/cm。直埋供热管道及管件必需在工厂预制，现场只进行接口施工在贮存、运输期间，预制保温管、管件保温端面必需有良好防水漆面，管端必需有保护封帽。
保温管汇总：
