玻璃安装 分项工程质量技术交底
GD2301003
施工单位
深圳市中装建设集团股份
工程名称
太平金融大厦
分部工程
玻璃安装
交底部位
工程项目精装修Ⅲ标段
日期

交

底

内

容
交底内容：
1、材料要求
（1）、玻璃：平板、压花、镀膜反光、冰花、钢花、镜面、磨砂、花纹、刻花、浮法、夹丝、彩色、吸热、中空、夹层、艺术镶嵌品种、规格、质量标准符合设计及规范要求。
（2）、玻璃胶品种、质量符合设计及规范要求。
（3）、其它材料：玻璃钉、钢丝卡子、橡胶垫、煤油、压条等应满足设计规范要求。
（4）、使用工具：工作台、玻璃刀、尺板、钢卷尺、木折尺、方尺、钢丝钳、吸盘、橡胶锤、扁铲、打胶枪、螺丝刀、手提电钻、电割刀等。
2、作业条件
（1）、玻璃安装前，应根据设计要求尺寸及结合实测尺寸，预先集中裁制，并按不一样规格和安装次序码放在安全地方待用。
（2）对于加工后进场半成品玻璃，提前核实来料尺寸留量，玻璃边缘不得有斜曲或缺角等情况，并应有针对性地选择多个部位进行试安装，如有问题，应做再加工处理或更换。
3、工艺步骤
玻璃挑选、裁制 → 分规格码放 → 安装前擦净 → 检验玻璃及框架方正及尺寸 → 确定玻璃位置 → 安装固定玻璃
4、操作工艺
（1）、玻璃安装
a、玻璃和木框安装：
①、玻璃和木框结合上下左右均要留约3mm间隙，以适应玻璃热胀冷缩。
②、玻璃放入木框，两侧缝隙应相等，并在缝隙中注入玻璃胶，用枪钉固定压条。
③、大块玻璃安装时，应用玻璃吸盘吸住玻璃，提起移至安装部位，然后进行固定。
b、玻璃和金属方框安装
①、先在框边安装玻璃靠位线，靠位线能够是金属角线或金属槽线，固定靠位线采取自攻螺钉。
②、裁割玻璃尺寸时，玻璃尺寸应小于框边3～5mm，安装玻璃前，应在框架底涂

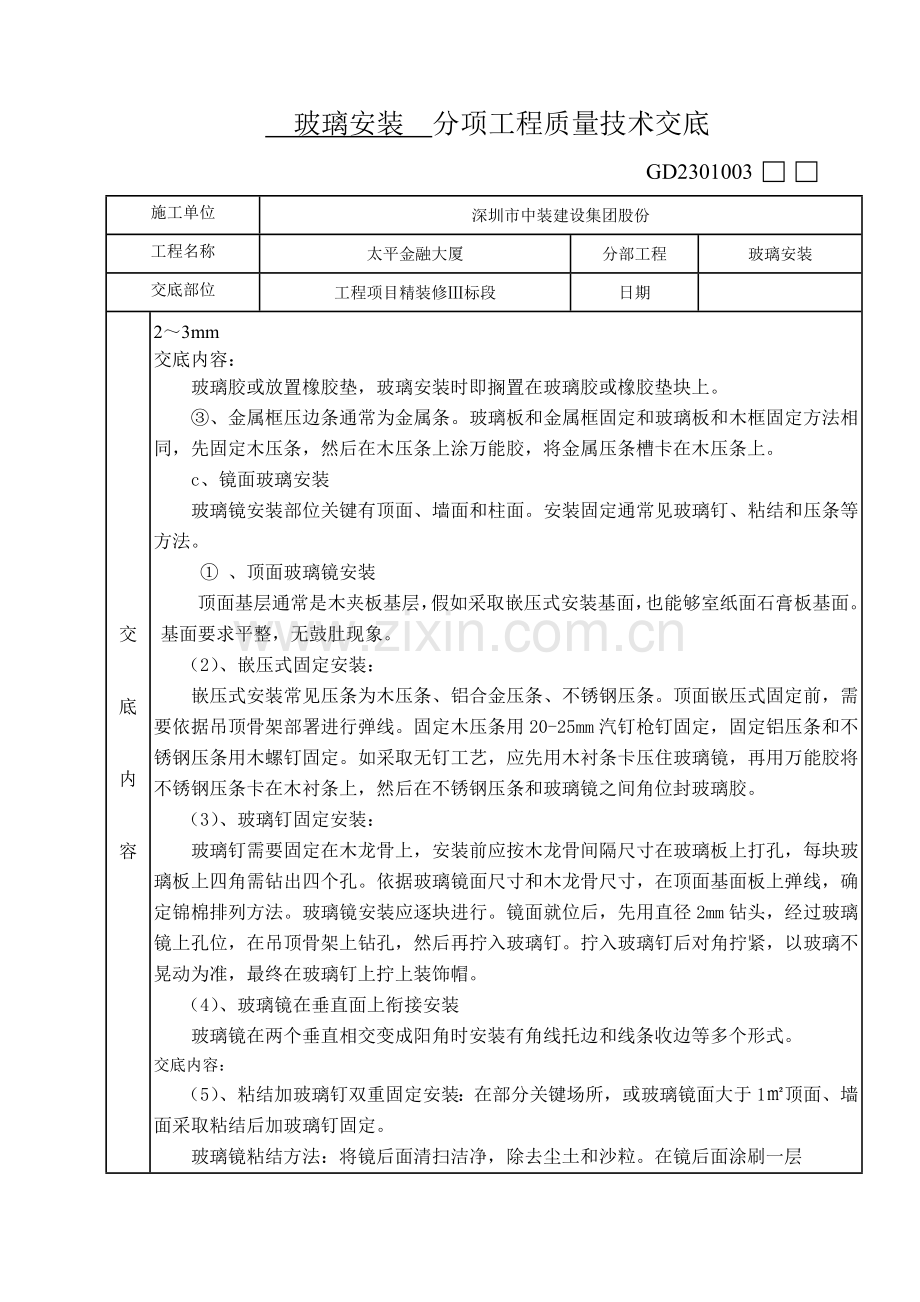

玻璃安装 分项工程质量技术交底
GD2301003
施工单位
深圳市中装建设集团股份
工程名称
太平金融大厦
分部工程
玻璃安装
交底部位
工程项目精装修Ⅲ标段
日期

交

底

内

容
2～3mm
交底内容：
玻璃胶或放置橡胶垫，玻璃安装时即搁置在玻璃胶或橡胶垫块上。
③、金属框压边条通常为金属条。玻璃板和金属框固定和玻璃板和木框固定方法相同，先固定木压条，然后在木压条上涂万能胶，将金属压条槽卡在木压条上。
c、镜面玻璃安装
玻璃镜安装部位关键有顶面、墙面和柱面。安装固定通常见玻璃钉、粘结和压条等方法。
① 、顶面玻璃镜安装
顶面基层通常是木夹板基层，假如采取嵌压式安装基面，也能够室纸面石膏板基面。基面要求平整，无鼓肚现象。
（2）、嵌压式固定安装：
嵌压式安装常见压条为木压条、铝合金压条、不锈钢压条。顶面嵌压式固定前，需要依据吊顶骨架部署进行弹线。固定木压条用20-25mm汽钉枪钉固定，固定铝压条和不锈钢压条用木螺钉固定。如采取无钉工艺，应先用木衬条卡压住玻璃镜，再用万能胶将不锈钢压条卡在木衬条上，然后在不锈钢压条和玻璃镜之间角位封玻璃胶。
（3）、玻璃钉固定安装：
玻璃钉需要固定在木龙骨上，安装前应按木龙骨间隔尺寸在玻璃板上打孔，每块玻璃板上四角需钻出四个孔。依据玻璃镜面尺寸和木龙骨尺寸，在顶面基面板上弹线，确定锦棉排列方法。玻璃镜安装应逐块进行。镜面就位后，先用直径2mm钻头，经过玻璃镜上孔位，在吊顶骨架上钻孔，然后再拧入玻璃钉。拧入玻璃钉后对角拧紧，以玻璃不晃动为准，最终在玻璃钉上拧上装饰帽。
（4）、玻璃镜在垂直面上衔接安装
玻璃镜在两个垂直相交变成阳角时安装有角线托边和线条收边等多个形式。
交底内容：
（5）、粘结加玻璃钉双重固定安装：在部分关键场所，或玻璃镜面大于1㎡顶面、墙面采取粘结后加玻璃钉固定。
玻璃镜粘结方法：将镜后面清扫洁净，除去尘土和沙粒。在镜后面涂刷一层

玻璃安装 分项工程质量技术交底
GD2301003
施工单位
深圳市中装建设集团股份
工程名称
太平金融大厦
分部工程
玻璃安装
交底部位
工程项目精装修Ⅲ标段
日期

交

底

内

容
白乳胶，用一张薄牛皮纸粘贴在镜后面，并用塑料片刮平整。分别在镜后面牛皮纸和顶面木夹板面涂刷万能胶，当胶面不粘手时，用玻璃镜按弹线位置粘贴在顶面木夹板上。用手抹压玻璃镜，使其和顶面粘合紧密，并注意边角处粘贴情况，粘贴后再用玻璃钉将镜面固定四个角点。
① 、墙、柱面玻璃镜安装
墙面、柱面上玻璃镜安装和顶面安装工艺要求均相同。另外，墙面组合粘贴小块玻璃镜面时，应从下边开始，按弹线位置向上逐块粘贴，并在块和块对接缝边上涂少许玻璃胶。
5、质量标准
（1）、主控项目：
①、玻璃板饰面工程所用材料、品种、规格、色彩、图案、花纹朝向及安装方法等，必需符合设计要求及国家茶品标准要求。
②、和主体结构连接预埋件、连接件和金属框架必需安装牢靠，其数量、规格、位置、连接方法和防腐处理应符合设计要求。
③、玻璃裁割尺寸正确，安装应安全、五松动，玻璃安装位置及方法应符合设计要求及《建筑玻璃应用技术规程》相关要求。
④、玻璃板外边框或压条安装位置应正确，安装必需牢靠。
⑤、玻璃板四面橡胶条裁制、型号应符合设计要求，橡胶条镶嵌应平整，橡胶条在转角处应斜面断开，并用粘结剂粘结牢靠后嵌入槽内。
⑥、玻璃胶打注应饱满、密实、连续、均匀、无气泡。
（2）通常项目
①、玻璃表面应平整、洁净，整幅玻璃应色泽一致，不得有污染和镀膜损坏。
②、镜面玻璃表面应平整、光洁无瑕，映入景物应清楚、保真、无变形。
③、压条镶钉应
交底内容：和裁口边缘紧贴齐平，割角整齐、连接紧密，不漏钉帽。
④、每平方米玻璃表面质量和验收方法应符合下表要求

玻璃安装 分项工程质量技术交底
GD2301003
施工单位
深圳市中装建设集团股份
工程名称
太平金融大厦
分部工程
玻璃安装
交底部位
工程项目精装修Ⅲ标段
日期

交

底

内

容
项次
项目
质量要求
检验方法
1
裂痕、显著划伤和长度﹥100mm轻微划伤
不许可
观察
2
长度≦100mm轻微划伤
≦8条
用钢尺检验
3
擦伤总面积
≦500mm2
用钢尺检验

⑥、玻璃外框或压条平整顺直、无翘曲、线形挺秀、美观。
⑦、玻璃板安装许可偏差及检验方法
项次
项目
许可偏差（mm）
检验方法
名框玻璃
暗框玻璃
1
立面垂直度
1
1
用2m垂直检测尺检验
2
构件直线度
1
1
用2m垂直检测尺检验
3
表面平整度
1
1
用2m靠尺和塞尺检验
4
阳角方正
1
1
用直角检测尺检验
5
接缝直线度
2
2
用钢直尺和塞尺检验
6
接缝高低差
1
1
拉5m线，不足5m拉通线，用钢直尺检验
7
接缝宽度
-
1
用钢直尺检验
8
相邻板角错位
-
1
用钢直尺检验
9

分格框对角线长度差
对角线长度≦2m
2
-
用钢尺检验
对角线长度﹥2m
3
-

玻璃安装 分项工程质量技术交底
GD2301003
施工单位
深圳市中装建设集团股份
工程名称
太平金融大厦
分部工程
玻璃安装
交底部位
工程项目精装修Ⅲ标段
日期

交

底

内

容
交底内容：
6、成品保护
（1）、已安装玻璃，必需设专员负责看管维护
（2）、对面积较大、造价昂贵玻璃宜在该项工程交工验收前安装，若提前安装，应采取保护方法，以预防损伤玻璃。
（3）、安装玻璃时，操作人员要加强对周围其它项目标成品保护。
7、安全、文明施工
（1）、从事各项施工操作人员一律遵守本岗位安全职责，特殊工种人员持证上岗。
（2）、进入施工现场必需佩戴按全帽，严禁吸烟。
（3）、高空作业操作人员必需系好安全带，确保安装时安全操作，外脚手架挂好安全网。
（4）、严禁高空坠落及物体打击。
（5）、施工现场有从事明火操作人员，必需事先向安全员开动火证，提出用火申请。现场汽油应距离作业面不少于15米。
（6）、施工时精力集中，不得嬉戏大闹。夜间施工设置足够照明。
（7）、控制环境污染，确保空气质量达标。
（8）、施工现场垃圾集中堆放，立即清运。

专业技术责任人： 交底人： 接收人：
