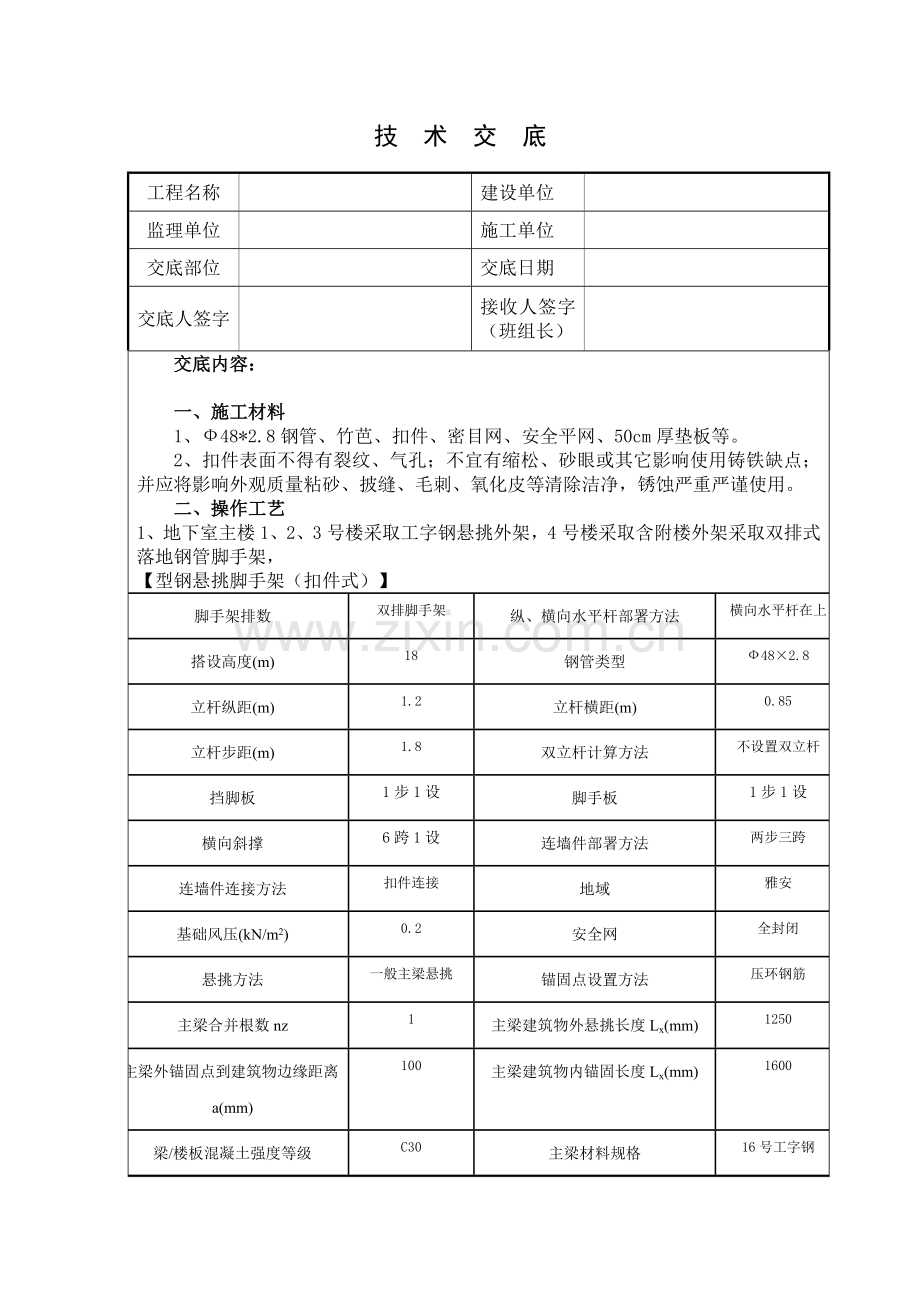

技 术 交 底
工程名称

建设单位

监理单位

施工单位

交底部位

交底日期

交底人签字

接收人签字（班组长）

交底内容：

一、施工材料
1、Ф48*2.8钢管、竹芭、扣件、密目网、安全平网、50cm厚垫板等。
2、扣件表面不得有裂纹、气孔；不宜有缩松、砂眼或其它影响使用铸铁缺点；并应将影响外观质量粘砂、披缝、毛刺、氧化皮等清除洁净，锈蚀严重严谨使用。
二、操作工艺
1、地下室主楼1、2、3号楼采取工字钢悬挑外架，4号楼采取含附楼外架采取双排式落地钢管脚手架，
【型钢悬挑脚手架（扣件式）】
脚手架排数
双排脚手架
纵、横向水平杆部署方法
横向水平杆在上
搭设高度(m)
18
钢管类型
Ф48×2.8
立杆纵距(m)
1.2
立杆横距(m)
0.85
立杆步距(m)
1.8
双立杆计算方法
不设置双立杆
挡脚板
1步1设
脚手板
1步1设
横向斜撑
6跨1设
连墙件部署方法
两步三跨
连墙件连接方法
扣件连接
地域
雅安
基础风压(kN/m2)
0.2
安全网
全封闭
悬挑方法
一般主梁悬挑
锚固点设置方法
压环钢筋
主梁合并根数nz
1
主梁建筑物外悬挑长度Lx(mm)
1250
主梁外锚固点到建筑物边缘距离a(mm)
100
主梁建筑物内锚固长度Lx(mm)
1600
梁/楼板混凝土强度等级
C30
主梁材料规格
16号工字钢

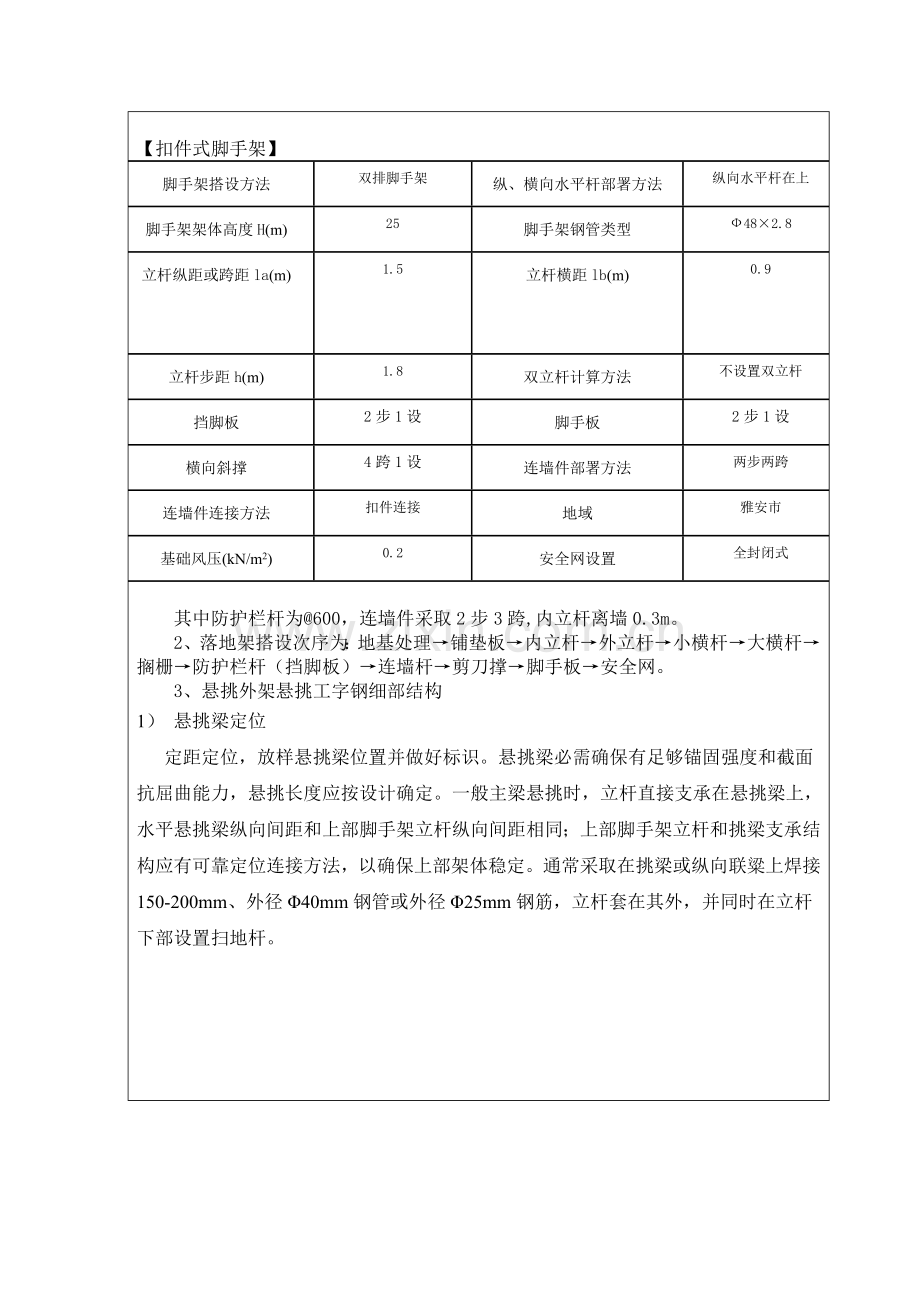

【扣件式脚手架】
脚手架搭设方法
双排脚手架
纵、横向水平杆部署方法
纵向水平杆在上
脚手架架体高度H(m)
25
脚手架钢管类型
Ф48×2.8
立杆纵距或跨距la(m)
1.5
立杆横距lb(m)
0.9
立杆步距h(m)
1.8
双立杆计算方法
不设置双立杆
挡脚板
2步1设
脚手板
2步1设
横向斜撑
4跨1设
连墙件部署方法
两步两跨
连墙件连接方法
扣件连接
地域
雅安市
基础风压(kN/m2)
0.2
安全网设置
全封闭式

其中防护栏杆为@600，连墙件采取2步3跨,内立杆离墙0.3m。
2、落地架搭设次序为：地基处理→铺垫板→内立杆→外立杆→小横杆→大横杆→搁栅→防护栏杆（挡脚板）→连墙杆→剪刀撑→脚手板→安全网。
3、悬挑外架悬挑工字钢细部结构
1） 悬挑梁定位
定距定位，放样悬挑梁位置并做好标识。悬挑梁必需确保有足够锚固强度和截面抗屈曲能力，悬挑长度应按设计确定。一般主梁悬挑时，立杆直接支承在悬挑梁上，水平悬挑梁纵向间距和上部脚手架立杆纵向间距相同；上部脚手架立杆和挑梁支承结构应有可靠定位连接方法，以确保上部架体稳定。通常采取在挑梁或纵向联粱上焊接150-200mm、外径Φ40mm钢管或外径Φ25mm钢筋，立杆套在其外，并同时在立杆下部设置扫地杆。

脚手架立杆和挑架连接图
2）、 悬挑梁宜采取钢筋拉环、U型螺栓进行锚固：
(1)、 型钢悬挑梁固定端应采取2个（对）及以上钢筋拉环或锚固螺栓和建筑结构梁板固定；
(2)、 钢筋预埋至砼板、砼梁底部，每侧平直段大于0.6m；
(3)、 U型螺栓预埋至砼板、砼梁底部，2根1.5m长直径18mm圆钢或HRB400级钢筋放置U型筋上部；
(4)、 钢筋拉环、U型螺栓和悬挑梁间隙用木楔楔紧；
(5)、 锚固处楼板上应预先配置用于承受悬挑梁锚固端作用引发负弯矩受力钢筋，不然应采取支顶卸载方法；

现场采取压环钢筋结构形式。

三、钢管脚手架搭设注意事项及结构要求
（一）搭设置柱时：
1、外墙双排落地式钢管扣件脚手架纵向扫地杆应用直角扣件固定在距底座上皮小于0.2米处立柱上。
2、相邻立柱接头不应设置在同时内，应隔一根立杆交错部署。其错开长度大于0.5m，各接头中心距主节点距离小于0.5m。架体离外墙体一直应不得大于0.15m,如因项经部支模需要，由施工人员而定，但不得大于300mm。拆模时造成间距超出规范要求应加以防护方法。各接头中心至立杆主节点距离，不宜大于步距1/3。
3、开始搭设置柱时，立杆标定应做到转角（含阴，阳角），洞口、空调板两侧设杆，纵距按实际墙段分配，不足间距倍数，只能调小不能调大，调小部份放在转角处，开始搭设时，应每隔5跨设置一抛撑，直到连墙杆安装稳定后，方可视情况拆除。
4、当搭至有连墙件结构层时，搭设完立柱，纵（横）向水平杆后，应立即设置连墙杆，断开处两端必需每层设置连墙，应设横向剪刀、连墙件垂直间距不应大于建筑物层高。
5、立柱顶端伸出女儿墙顶高度为1米。
6、立杆步距，纵距，横距，连墙间距有改变时，应进行验算。
（二）搭设纵（横）向水平杆
1、纵向水平杆设在横向水平杆之上，以直角扣件扣紧在横向水平杆上。
2、纵向水平杆宜用对接扣件连接，对接头应交错部署，其长度不宜少于3跨，相邻接头水平距离不应小于0.5m，不应设在同时同跨内，接头中心至最近主节点不宜大于纵距1/3。
3、纵向水平杆在操作层间距不宜大于0.4米。其长度通常大于3跨。并不应小于6米。
4、同一步纵向水平杆必需四面交圈，用直角扣件和内外角柱固定。
5、横向水平杆两端应采取直角扣件固定在立柱上，在靠墙一端至墙装饰面距离不应大于0.1米。
（三）搭设连墙件、剪刀撑、抛撑等时
1、连墙件必需采取由槽钢、扣件组合刚性连墙件。
2、在每层剪力墙根部预留孔洞处均应设置连墙件。并宜设置在靠近主节点地方，当设置有困难时，应采取临时稳定方法。
3、落地脚手架连墙杆设置，二步二跨设置，并靠近主节点设置。偏离主节点距离不应大于300mm，严禁脚手架使用期间拆除连墙杆，连墙应为刚性连墙件，宜呈水平设置，当不能水平设置时，和脚手架连接一端应下斜连接，不应采取上斜连接。
4、剪刀撑设置，24m以上高度外墙双排落地式钢管扣件脚手架，应在外侧立面整个长度和高度上连续设置剪刀（剪刀撑油黄、黑相间油漆）。从转角处起跨越立杆不应小于4跨，也不应小于6m和地面倾角宜在45O―60O角，接长应用搭接，搭接长度大于100cm，应等间距设置3个旋转扣件固定。端部扣件盖板边缘至杆端距离不应小于100mm，离主节点不宜大于150mm，高度在24m以上，除拐角应设横向斜撑外，中间每隔6跨设置一道。开口型脚手架，开口两端必需设置横向斜撑。
（四）扣件安装时、
1、 扣件规格和钢管径相同，螺栓拧紧扭力矩为65 N·M。
2、 主节点外、纵横向水平杆、剪刀撑在扣件中心线距主节点距离小于0.15米。
3、对接扣件开口应朝上或朝内。多种杆件端头伸出扣件盖板边缘长度不应小于0.1米。
五）铺设脚手板和栏杆
1、脚手板或竹芭：操作层上下密铺，铺稳距墙面不应大于0.15m，每隔12m加铺一道，应采取对接平铺，四面用直径18#镀锌铅丝固定在纵向水平杆上。
2、栏杆应在外立杆内侧1.2m处和中间设置，并设180mm油漆黄黑相间或黄色挡脚板，随施工翻转使用。
3、在拐角处，柱笆板应和横向水平杆可靠连接，预防滑动。
4、栏杆搭设在外排立柱内侧。上栏杆上皮高度为1.2米，中栏杆居中设置。
（六）搭设安全网
安全网规格采取目标密目安全网。
在落地式钢管脚手架外表面满挂安全网，在作业层脚手板下平挂安全网；应每隔4-6层加设一层水平安全网。
悬挑式钢管脚手架除顶面和靠墙一面外，其它各面均应满挂安全网。同时每隔4-6层挑出一层水平安全网，并在首层架设宽度大于4m安全网。
五、脚手架搭设检验和验收
1、脚手架搭设技术要求，应符合JGJ130—《建筑施工扣件式脚手架安全技术规范》要求要求。
2、安装后扣件螺栓拧紧度，应用扭力扳手检验。
3、架子搭设完成后，需经项经部相关人员进行全方面检验验收，经评定后办理移交手续后，交付使用。
4、架子在施工使用过程中，天天派架子工2名进行巡检维护。
六、脚手架拆除
1、拆除前应完成以下准备工作：
① 全方面检验脚手架扣件连接，连墙体支撑体系等是否符合要求。
② 依据检验结果、建立拆除审批制度。其拆除安全技术方法由企业安全站逐层进行技术交底。
③ 清除架上杂物及地面障碍物
2、拆除应符合以下要求：
① 拆除应逐层由上而下进行，严禁上下同时作业。
② 全部连墙件应随架逐层拆除，严禁先将连墙件整层或数层拆除后，再拆除脚手架。分段拆除高度不应大于2步，如高差大于2米，应增设连墙件加固。
③ 当脚手架拆至下部最终一根钢管高度时，应先搭设临时抛撑加固，后拆除连墙件。
3、 卸料应符合以下要求
① 应有专员看护，设警示和警戒区。
② 各构配件必需立即分段集中运至地面，严禁抛扔。
③ 各构配件应按要求立即检验整修和保养，并按品种、规格、随时堆存放，预防锈蚀。
七、安全注意事项
1）施工时工人必需系好安全带、安全帽、穿好劳保鞋及其它防护劳动用具。
2）工人必需听从现场管理人员指挥，务必遵守国家相关安全规范、项目安全管理规则制订。
3）严禁酒后上岗作业，穿拖鞋进入工地。
4）架子工必需有操作上岗作业特种工种证书，焊接作业必需穿戴好防护用具，有灭火设施及监护人，焊工必需持证上岗作业。
