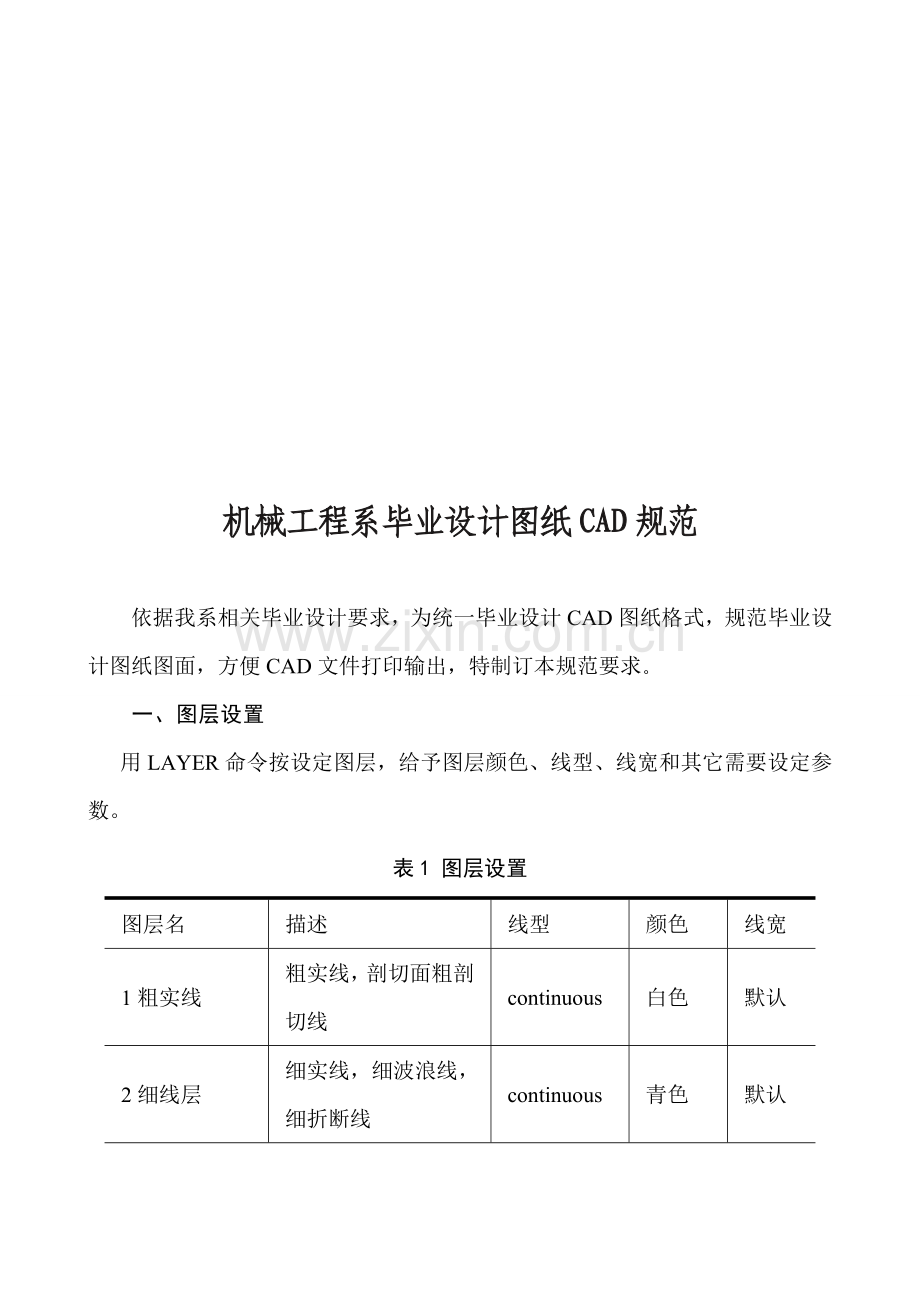

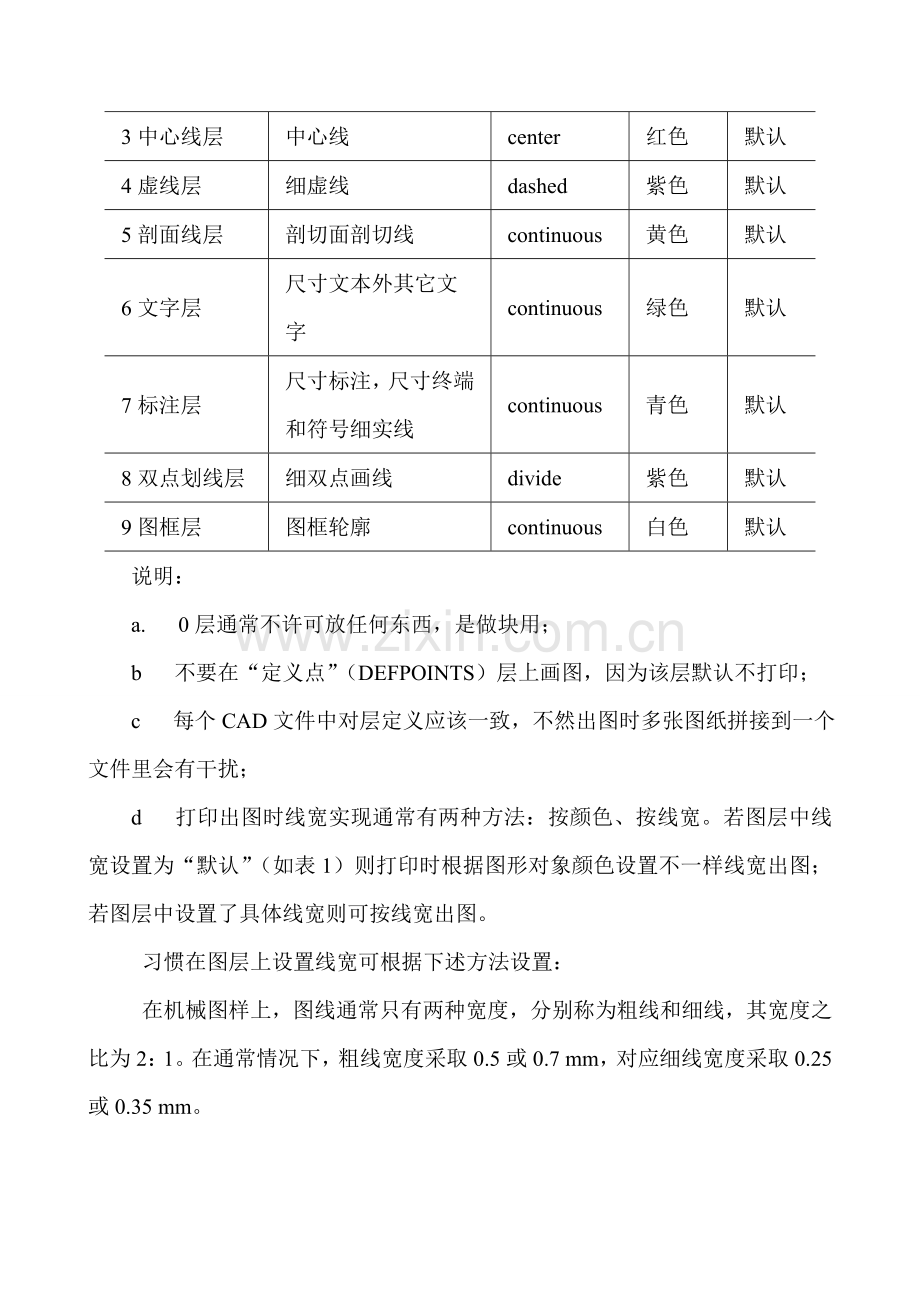

机械工程系毕业设计图纸CAD规范依据我系相关毕业设计要求，为统一毕业设计CAD图纸格式，规范毕业设计图纸图面，方便CAD文件打印输出，特制订本规范要求。一、图层设置用LAYER命令按设定图层，给予图层颜色、线型、线宽和其它需要设定参数。表1 图层设置图层名描述线型颜色线宽1粗实线粗实线，剖切面粗剖切线continuous白色默认2细线层细实线，细波浪线，细折断线continuous青色默认3中心线层中心线center红色默认4虚线层细虚线dashed紫色默认5剖面线层剖切面剖切线continuous黄色默认6文字层尺寸文本外其它文字continuous绿色默认7标注层尺寸标注，尺寸终端和符号细实线continuous青色默认8双点划线层细双点画线divide紫色默认9图框层图框轮廓continuous白色默认说明： a. 0层通常不许可放任何东西，是做块用；b 不要在“定义点”（DEFPOINTS）层上画图，因为该层默认不打印；c 每个CAD文件中对层定义应该一致，不然出图时多张图纸拼接到一个文件里会有干扰；d 打印出图时线宽实现通常有两种方法：按颜色、按线宽。若图层中线宽设置为“默认”（如表1）则打印时根据图形对象颜色设置不一样线宽出图；若图层中设置了具体线宽则可按线宽出图。习惯在图层上设置线宽可根据下述方法设置：在机械图样上，图线通常只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线宽度采取0.5或0.7 mm，对应细线宽度采取0.25或0.35 mm。二、文字样式设置 机械工程CAD制图所使用字体，应按GB/T13362.413362.5中要求：字体号数（即字体高度h），其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm；汉字高度h不应小于3.5mm，其字宽通常约为0.7h；数字、字母通常应以斜体输出，汉字在输出时通常采取正体。字体高度和图纸幅面之间选择关系参见表2，以避免出现打印后图面字体过大或过小情况。 表2 字高和图幅关系图幅 A0A1A2A3A4字体h 53.5表3 文字样式设置样式名小字体(英文字体)大字体（汉字字体）高度宽度百分比倾斜角度（使用场所）汉字Romans.shxgbcbig.shx010标题栏、技术要求字母数字Romans.shx00715尺寸标注说明：a 每个CAD文件中对文字样式定义和使用应该一致，不然多张图纸拼接到一个文件里出图时会有干扰；b 以A0图纸为例，尺寸文字和表格文字高度为5，相关文字如：标题栏中图名高度为10，“技术要求”和标题栏中单位名称高度为7；c 文字样式中字体文件应选择矢量字体（见表3），避免使用“仿宋_GB2312”这么填充字体。三、标注样式设置建立一个名为“机械1”标注样式，具体设置如表4。表4 标注样式设置项目（直线和箭头）值项目（文字）值项目（主单位）值基线间距10文字样式字母数字小数分隔符句点超出尺寸线2文字高度3.5精度0.0起点偏移量0文字对齐和尺寸线对齐箭头大小2.5说明：a 以“机械1”为基础样式建立“角度”子样式，设置内容为：“文字对齐”“水平”，以确保标注角度时，角度数字是水平；b “机械1”标注样式适适用于A2、A3、A4图幅，参考表4另建立“机械2”标注样式（适适用于A0、A1图幅），将其中“箭头大小”改为3.5，“文字高度”改为5即可；c 标注样式中“使用全局百分比”，默认为1，适合于标注图纸百分比为1：1情况，若图纸百分比不为1：1，设置方法参考后面说明。四、图框绘制和CAD作图次序1 图纸幅面和格式图纸幅面指是图纸宽度和长度组成图面。绘图时应优先采取表5所要求基础幅面。必需时也许可加长幅面。表5 图纸幅面及图框格式尺寸幅面代号A0A1A2A3A4BL8411189594841420594297420210297a25c105e2010每张图纸上全部必需画出标题栏，装配图有明细表。标题栏按图1所表示绘制和填写，明细表按图2所表示绘制和填写。参考标题栏和明细表表头以下：图1 标题栏图2 明细表2 CAD作图次序和图纸百分比 CAD作图次序通常为：准备绘图环境、绘制投影视图、套入图框、标注尺寸、注写文字、填充剖面线、检验，出图。 机械图纸常见百分比见表6.表6 常见百分比原值百分比1:1缩小百分比（1:1.5） 1:2 （1:2.5） （1:3） （1:4） 1:5 1:101:210n （1:2.510n） （1:310n） （1:410n） 1:510n （1:610n）放大百分比2:1 （2.5:1） （4:1） 5:1110n:1 210n:1 （2.510n:1） （410n:1） 510n:1注：n为正整数。 说明： a CAD作图时机件和装配体投影视图一定根据1：1百分比绘制，若图纸百分比不为1：1，则在CAD中调整图框大小。比如某零件图决定用A4图幅1：2图纸百分比，则在CAD中插入放大了2倍A4图框；反之若是2：1图纸百分比，则在CAD中插入缩小0.5倍A4图框。这么在输出时候打印成标准A4（297X210）大小，即实现了对图形缩小或是放大。b 在上述过程中还牵连到对应尺寸标注样式，文字高度等。比如A4图幅1：2图纸百分比，CAD中插入放大了2倍A4图框后进行尺寸标注时，标注样式“使用全局百分比”一项也应设为2，文字命令写文字时，高度也应乘以2，这一切全部缘于打印过程中全部对象会缩小0.5倍。反之亦然。五、图纸打印和其它问题说明1 通常情况下，只要CAD图纸符合上述规范，打印时会很顺利，为了提升出图速度和质量，降低差错，提议事先将多个CAD图形文件拼接到一个文件里面。通常A0滚筒绘图仪整卷图纸宽910mm，两个夹纸器间距离为860mm，A0宽为841mm，所以出图时须将多张图纸拼接成宽度为841长方形（长度方向不变），图框之间留5mm间隙即可。2 为了提升绘图效率，可依据本规范要求定制用户样板文件，这么在以后开始新文件时，经过使用这个样板就能够省去大量反复设置和绘图操作。 相关样板图可到 FTP:/XXXXXXXXXXXX 中下载。3 AutoCAD图形在保留时应存成及以下版本，以方便CAD文件交流、打印。4 推荐在AutoCAD上安装使用天河CAD软件，以深入提升作图效率。 问题何种病毒能够感染 AutoCAD 及怎样避免。处理方法嵌入图形文件 VBA 宏病毒和打开图形文件时就自动运行 AutoLISP 是能够感染 AutoCAD两种关键病毒。 VBA 宏病毒自 AutoCAD 起 AutoCAD 就含有 VBA ，从而使得 VBA 对象嵌入图形文件成为可能。一旦 VBA 宏成为图形文件组成部分，则当图形文件加载时它就处于活跃状态。假如该图形文件被共享，宏就有可能感染任意一台宏处于活跃状态计算机。 VBA 宏病毒能够更改图形文件数据，进入硬盘和注册表，甚至能够访问Windows API。 基于 AutoLISP 病毒基于 AutoLISP 病毒通常经过在打开图形文件时就自动运行 AutoLISP 文件发作。这类开启项 AutoLISP 文件包含acaddoc.lsp : 它是欧特克企业提供打开图形文件时就运行文件。 acad.lsp : 它是欧特克企业提供开启 AutoCAD 程序时就运行文件。 acaddoc.lsp : 它是用户建立打开图形文件时就运行文件。 acad.lsp : 它是开启 AutoCAD 程序时就运行原始文件。 通常感染 AutoLISP 宏病毒是经过以下这些基础路径。经典情况是，收到包含图形文件和其中一个开启项 AutoLISP 文件 .zip 文件或文档，而当解压到文件夹并运行其中图形文件时，文件中所包含 AutoLISP 文件也同时被加载，这就足以激活病毒。一旦病毒文件加载，病毒文件就会实施。不要低估 AutoLISP 文件能量。它不不过极强 AutoCAD 编程语言，而且能够 实施 AutoCAD 命令 VBA 宏 运行startapp 方法实施 Windows 用 apps生成、修改、删除所在计算机中文件对Windows注册表有完全访问权限 怎样避免感染病毒AutoLISP 大多数主流杀毒软件全部能检测出基础 病毒并将它们加以隔离。和此同时可经过养成以下习惯降低感染这类病毒可能：不要盲目解压未经检验压缩文档AutoLISP 基于 病毒通常随同其它文件侵入系统。在解压收到压缩文档(.zip, .rar 等等)至网络或本机硬盘之前务必需检测其内容。要尤其留心含有可实施文件 (.exe) 或 VBA AutoLISP 文件和 AutoLISP 、ObjectARX文件(.arx)、 文件压缩文档。 严禁在未检测前运行未知AutoLISP 文件或 VBA 宏 现在有很多有用VBA和AutoLISP文件可供用户和程序员下载和共享。其中大多数可能是好，但假如不了解文件起源，则不能假定它是安全。VBA和AutoLISP文件是强有力可运行语言，它们不仅仅能够影响目前图形文件。除非完全了解文件出处和作者，在使用文件前花时间对其加以检测是值得。许可AutoCAD实施宏病毒保护预估到宏所造成潜在问题，AutoCAD软件很早就包含了在打开图形文件或项目文件时对嵌入宏警告。在警告对话框中，可在宏运行之前对其禁用。警告对话框默认情况下是嵌入在 AutoCAD 中。假如该对话框因其它原因被禁用，可这么恢复：运行VBARUN命令，选择 Options 按钮，选中“Enable macro virus protection”。此设置将保留于目前配置文件中。采取这些方法加上勤奋和常识，就能够轻松避免病毒侵入 AutoCAD 工作环境中。
