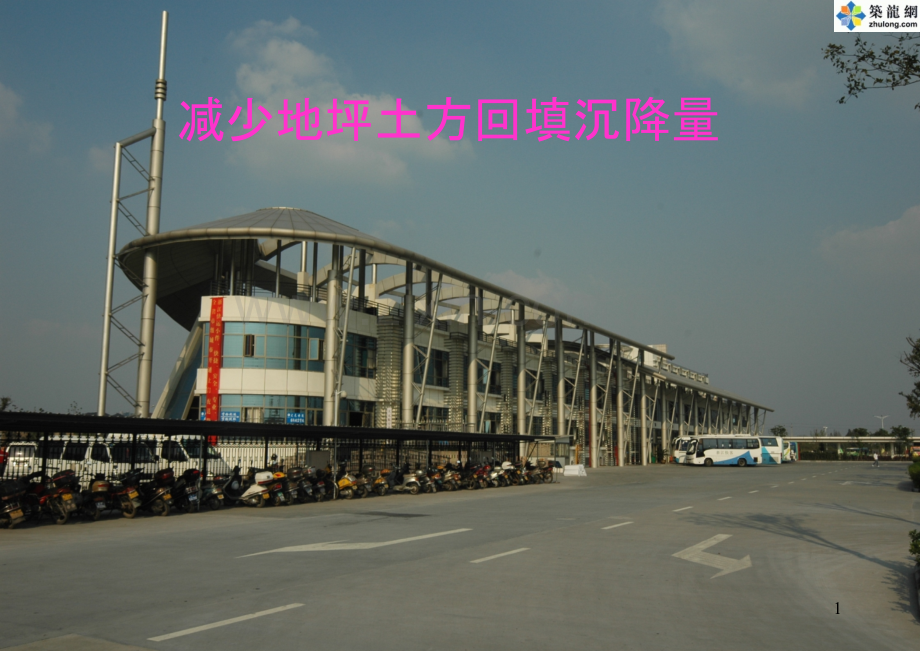

【QC】减少地坪土方回填沉降量.ppt

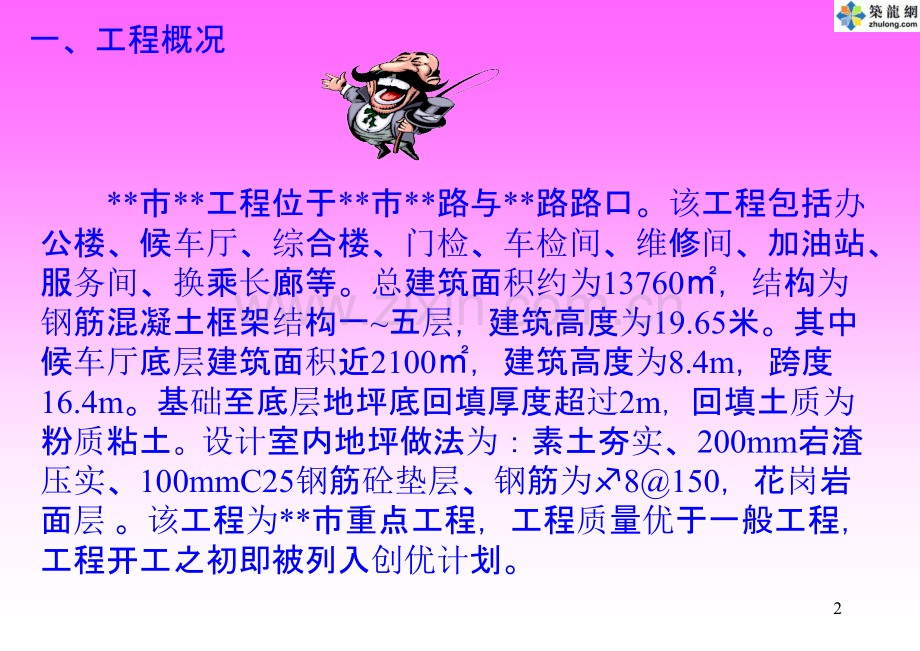

减少地坪土方回填沉降量1一、工程概况 *市*工程位于*市*路与*路路口。该工程包括办公楼、候车厅、综合楼、门检、车检间、维修间、加油站、服务间、换乘长廊等。总建筑面积约为13760，结构为钢筋混凝土框架结构一五层，建筑高度为19.65米。其中候车厅底层建筑面积近2100，建筑高度为8.4m，跨度16.4m。基础至底层地坪底回填厚度超过2m，回填土质为粉质粘土。设计室内地坪做法为：素土夯实、200mm宕渣压实、100mmC25钢筋砼垫层、钢筋为8150，花岗岩面层。该工程为*市重点工程，工程质量优于一般工程，工程开工之初即被列入创优计划。2二、小组情况制表人：*时间：2006年 3 月8日QC小组成员介绍小组名称*市*工程*项目部QC小组注册时间2006年3月8日注册登记号小组类型创新型课题登记号小组成员情况姓名年龄学历职务职称组内分工42高中项目经理工程师组长36大专技术负责人工程师副组长45大专施工员工程师组员31大专质量员助工组员41高中材料员工程师组员32高中施工班长技术员组员活动时间2006年3月-2006年7月TQC教育时间人均60小时以上活动次数15出勤率100%3三、选择课题理由选题理由公司对顾客的承诺：“为顾客提供满意的产品”。为树立企业的形象，增强市场的竞争力，必须严把质量关。该工程为市重点工程，创优目标是确保“南湖杯”.也是我公司对本工程的质量目标，因此工程质量高于一般工程。候车大厅面积广，跨度大，建筑高度高，必须确保支模架搭设的安全、牢固、稳定。制图：*时间：2006年3月16日 基础的坚实、稳定是保证支模架整体稳定的首要条件4四、确定目四、确定目标标及及可行性分析可行性分析 减少土方回填沉降量、减少土方回填沉降量、控制均匀沉降在控制均匀沉降在10mm 根据我们QC小组讨论分析一致同意设定目标为：5目目标标可可行行性性分分析析本工程本工程为为市重点工程，得到了建市重点工程，得到了建设设、设计设计和和监监理理单单位的大力支持及公司的技位的大力支持及公司的技术术指指导导和和质质量培量培训训。能提供充足的人力、物力和。能提供充足的人力、物力和财财力保力保证证。本行本行业业地基基地基基础处础处理施工技理施工技术术比比较较成熟，成熟，经验经验丰丰富的、富的、专业专业的施工的施工队队伍容易找。伍容易找。目目标标可可行行QC小小组组成成员员管理管理经验经验和施工和施工经验经验丰富，大家丰富，大家积积极性很高，表示有信心、有能力来攻克极性很高，表示有信心、有能力来攻克这这一一难难关。关。61、方案的提出 在确定小组活动课题目标之后，小组人员于2006年4月6日围绕课题，通过“头脑风暴法”集思广益，召开会议进行了分析讨论，并结合以往经验，提出了地基加固处理的三种方案。土方分层回填至设计室内地坪下550，分层夯实，层厚控制在300mm。压实度达到设计要求后，摊铺一层500mm的塘渣，机械压实、平整后并在上部铺设50mm的碎石垫层，浇筑150mm的C30钢筋砼。土方分层回填至设计室内地坪下50，回填时机械压实。上铺设一层50mm的碎石，机械压实、平整后在上部浇50mm的C20素砼。待强度达到可以上人后在上部布孔、凿孔、插入注浆管压密注浆。注浆完成后浇筑地坪，100mm厚C30钢筋砼五、提出方案,确定最佳方案 土方分层回填至设计室内地坪下50，分层夯实，层厚控制在300mm。压实度达到设计要求后，摊铺一层50mm的碎石，机械压实、平整后并在上部浇筑150mm的C30钢筋砼。方案一方案二方案三72、方案的分析 对对方案一的分析方案一的分析 土方分层回填夯实，回填高度在2m左右，分层厚度不大于300mm，夯实机械如果使用大型压路机，为了使四周的基础墙体不被破坏，就会形成很多压路机压不到的死角，这些死角需要人工利用小型压实机械分层夯实。理论上由于达到相同的压实度压实效果应该是一样的，实际上由于人和机械的因素往往造成两者的差异。在整体受力的情况下产生的沉降将是不均匀的。并且分层夯实要达到规定的压实度在时间和经济上的损失也是比较大的。土体夯实后因孔隙和空隙率土体的自重固结沉降没有停止。由于工期的原因，土体在夯实后立即铺设碎石找平层和浇筑地坪钢筋砼，这样两者之间就会形成一层空隙层，在上部结构较大荷载作用下，产生的沉降量也是很大的，地坪也随之被破坏。8 对对方案二的分析方案二的分析 方案二同方案一一样，只是在基层增加了一层刚性层，500mm的塘渣机械压实，在压实效果不一致的情况下容易产生不均匀沉降，由于土体增加了自载，在短时间内反而加大了沉降量。对对方案三的分析方案三的分析 方案三回填土分层夯实后，上铺一层碎石找平层并浇筑50mm厚的C20素砼基层，强度达到可以上人后在上面布孔、凿孔、插入注浆管进行压密注浆。9 对对方案三的分析方案三的分析 注浆是把浆液均匀地注入土体中，以填充、渗透、挤密的方式占据土颗粒间的空隙和裂隙，经人工控制一段时间后，浆液将原来松散的土颗粒或裂缝胶结成一个整体，形成一个结构新、强度高、防水性能好和化学性能稳定的结石体。注浆可以在短时间内提高地基的强度，缩短土体沉降稳定时间，控制地坪不均匀沉降。碎石找平层土方回填素砼基层布孔机械压实开始注浆地坪浇筑每4平米1个符合要求注浆压力注浆量浆液制备变形监测103、确定最佳方案 2006年4月10日小组成员从功效性、时效性、经济性、可操作性、后期影响性五个方面进行对比分析，第三种方案评为最佳方案，见下表。制表：*时间：2006年4月10日对比分析表 采用好较好一般较好好方案三3不采用较好较好一般较好较好方案二2不采用差较好好好差方案一1方案选择后期影响（权值为3）可操作（权值为2）经济（权值为1）时效（权值为1）功效（权值为3）性能方案序号综合得分6.87.89.0表中:好5分,较好4分,一般3分,差1分11对比分析表说明 我们QC小组成员经过商讨，大家一致认为性能中的5个参数应该有主次之分，根据其重要程度配以相应的权值。采用加权平均来选择方案。QC小组将功效和后期影响配以权值3，可操作性配以权值2，时间和经济配以权值1。（因为无论采用哪种方案从时间和经济上相对于工程的工期和造价上来考虑，相差是不大的）12六、六、问题问题假想假想预测预测 2006年4月15日，小组成员对实施方案三进行了分析，认为有三个方面问题需要解决：需要解决的问题1、土方回填压实度的控制2、确定终止注浆的标准和依据3、对注浆效果的变形监测13七、制定七、制定对对策策序号项目 对 策目标措 施责任人完成时间地点1压实度控制分层检测压实度达到90%以上1、配备检测用的试验器具。2、安排专人跟踪检测压实效果。06年5月12日施工现场 2注浆标准的确定注浆试验确定注浆量与注浆压力1、在施工现场进行正三角形布孔注浆试验。2、根据试验数据确定每孔注浆量和终止时的注浆压力。06年5月18日 施工现场3地基变形监测堆载预压稳定沉降量1、地坪浇筑完成后，开始按专项方案搭设支模架直至全部完成。2、安排专人每天不少于三次对架体进行沉降观测。06年6月29日 施工现场 对对 策策 表表制表：*时间：2006年4月20日 14八、八、对对策策实实施施实实施一施一 压实压实度控制度控制 首先用挖机分首先用挖机分层层回填整平，回填厚度不大于回填整平，回填厚度不大于300mm，再用，再用15吨的吨的压压路机分路机分层压实层压实，由李立明，由李立明负责对负责对每每层层土做土做环环刀刀试验试验，压实压实度符合要求后才度符合要求后才进进入下道回填工序。入下道回填工序。对对于于边边角等部位用小角等部位用小型型压实压实机械分机械分层压实层压实，压实压实厚度不超厚度不超过过200mm，同，同样样做做环环刀刀试试验验，满满足要求后再足要求后再进进行下道工序。行下道工序。实实施效果：施效果：对对每一每一层层土做土做压实压实度度试验试验，结结果全部果全部满满足要求。足要求。15压实度检测统计表序号部位层厚（mm）测点密实度（%）123456789101第一层300909295929093959692932第二层300929394969294959392913第三层300969692959592929591954第四层300919396929493929091905第五层300959095929193909592916第六层200949296929093939090917第七层20097919292959591959296 2006年5月12日制表人：*16实实施二施二 终终止注止注浆标浆标准的确定准的确定 由由*和和*负责负责在施工在施工现场选现场选取有代表性的部位，取有代表性的部位，进进行行三个孔三个孔(三个孔成正三角形三个孔成正三角形)的注的注浆试验浆试验，以此来确定每孔，以此来确定每孔终终止注止注浆时浆时的最低的最低压压力和最大用力和最大用浆浆量。根据量。根据试验结试验结果，布果，布孔每孔每4平米一个，孔深平米一个，孔深1.8米，每米用米，每米用浆浆量量约为约为0.15m3，每，每孔水泥用量孔水泥用量为为80Kg，注，注浆压浆压力取力取0.35MPa实实施效果：根据施效果：根据试验试验得出的几个要素，注得出的几个要素，注浆时浆时以此以此为标为标准，不达到准，不达到标标准不能准不能终终止注止注浆浆，最后，最后钻钻孔孔486个，个，总计总计用用水泥水泥45600kg，平均每孔用水泥，平均每孔用水泥93.8kg。所有孔的注。所有孔的注浆压浆压力和注力和注浆浆量均达到了上述量均达到了上述标标准。准。17实实施三施三 地基地基变变形形监测监测 地坪地坪浇浇筑完成筑完成3天后（天后（砼砼强强度达到度达到30%以上），以上），对对整个地基整个地基进进行堆行堆载预压载预压（利用整个承重架体，（利用整个承重架体，时间时间从开始搭从开始搭设设到架体到架体完成）。在地坪上完成整个架体的搭完成）。在地坪上完成整个架体的搭设设，由，由*负责负责跟踪跟踪监测监测沉降沉降结结果（每天三次）。直至不再沉降才开始模板的安装。果（每天三次）。直至不再沉降才开始模板的安装。从梁板模板安装、从梁板模板安装、钢钢筋筋绑绑扎开始至完成后扎开始至完成后继续监测继续监测沉降量，沉降量，不再沉降后开始不再沉降后开始砼砼的的浇浇筑。筑。浇浇筑期筑期间间密切关注地基及架体的密切关注地基及架体的变变形，确保形，确保砼浇砼浇筑筑顺顺利利进进行。行。实实施效果：通施效果：通过对过对地基的地基的预压预压及架体的沉降及架体的沉降监测监测，使混凝土，使混凝土的的浇浇筑一直在受控状筑一直在受控状态态，确保了混凝土，确保了混凝土浇浇筑的筑的顺顺利和利和圆满圆满。18九、效果九、效果检查检查 混凝土混凝土浇浇筑前后沉降筑前后沉降对对比表比表 高程点位混凝土浇筑前2006年6月29日混凝土浇筑后2006年7月5日 沉降量（mm）1#4.1504.15332#4.1514.15323#4.1554.15724#4.1534.15635#4.1564.15826#4.1554.15617#4.1574.15928#4.1544.15739#4.1564.157110#4.1504.153311#4.1524.154212#4.1544.1562制表人：制表人：*2006年年7月月5日日19 2006年7月6日，QC小组全体成员对候车大厅模板支撑系统和地基进行了检查，架体和地基没有明显的变形，说明地基是稳定的，强度是可靠的。从混凝土浇筑前后的沉降量来看，说明沉降是均匀的，沉降量平均为2mm，达到了预期的目标。九、效果九、效果检查检查20十、巩固措施与标准化 本次QC小组活动的开展达到了预期的效果，为进一步巩固所取得的创新成果，小组将本次的施工工艺进行了归纳，修改与完善，经过公司技术科、质检科及经营科提议，报总工程师批准，已将该成果编入公司的地基处理作业指导书并对该工艺的作业标准进行了量化。公司已将本次活动取得的成果书面通知各项目部，并在其他类似的工程中推广应用。21十一、十一、总结总结与今后打算与今后打算 在本工程的建设中，我们通过了QC活动课题的开展和实施，取得了良好的质量效果，使我们的QC成果达到了预期的目标。小组成员在不懈努力的同时学到了不少新材料、新工艺及质量控制方面的知识。本次QC活动锻炼了我们QC小组运用PDCA循环的能力，使我们在施工生产上受益非浅。在今后的施工中，我们小组将继续开展QC活动，并以此为基点，不断提高运用水平，来解决工程中存在的难点问题，把握好工程施工的每一个环节。2223
