钢筋保护层检测-.ppt

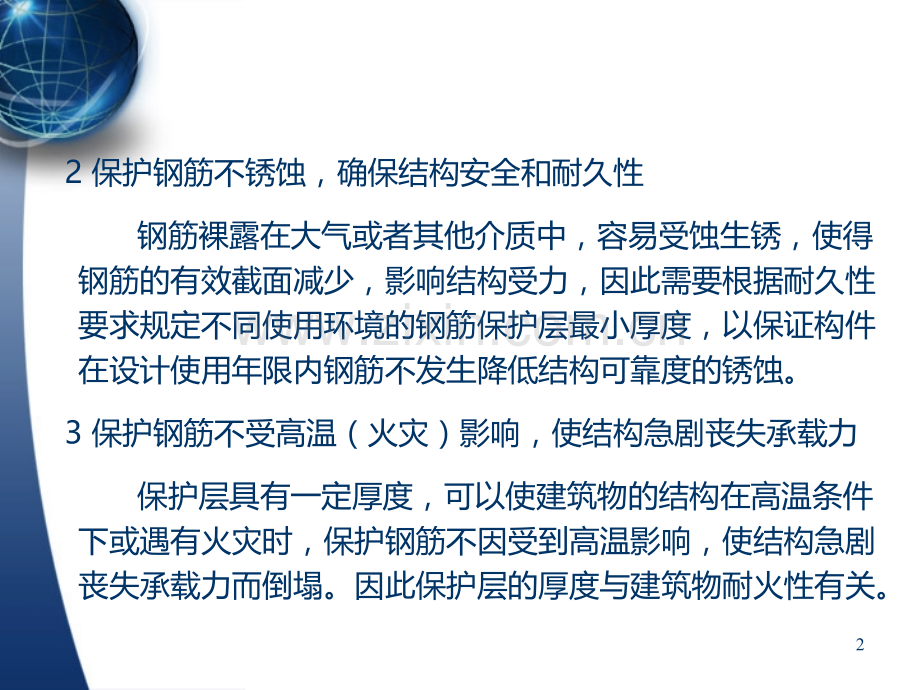

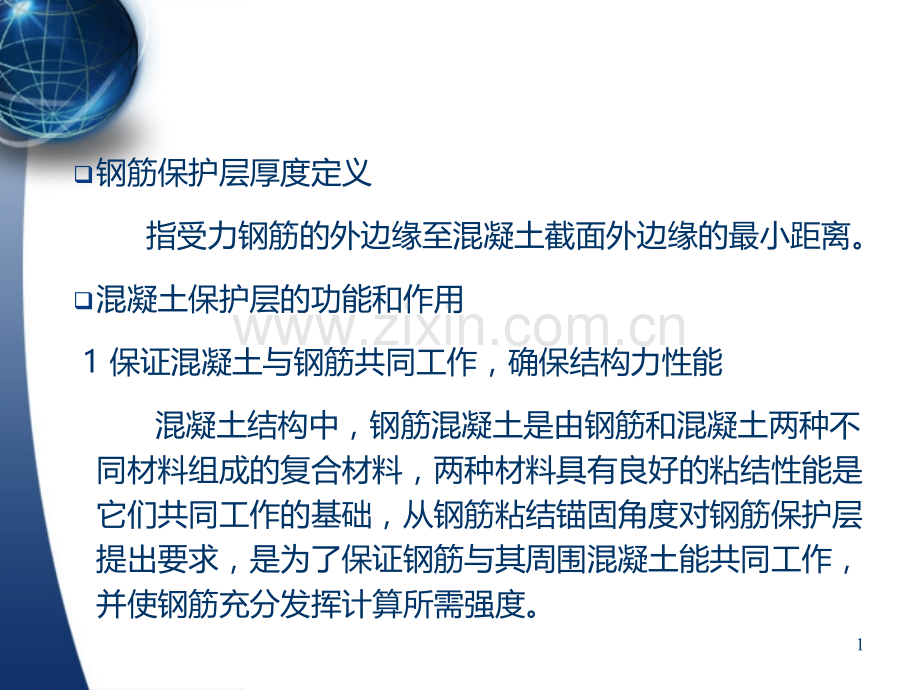

q钢筋保护层厚度定义 指受力钢筋的外边缘至混凝土截面外边缘的最小距离。q混凝土保护层的功能和作用 1 保证混凝土与钢筋共同工作，确保结构力性能 混凝土结构中，钢筋混凝土是由钢筋和混凝土两种不同材料组成的复合材料，两种材料具有良好的粘结性能是它们共同工作的基础，从钢筋粘结锚固角度对钢筋保护层提出要求，是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需强度。1 2 保护钢筋不锈蚀，确保结构安全和耐久性 钢筋裸露在大气或者其他介质中，容易受蚀生锈，使得钢筋的有效截面减少，影响结构受力，因此需要根据耐久性要求规定不同使用环境的钢筋保护层最小厚度，以保证构件在设计使用年限内钢筋不发生降低结构可靠度的锈蚀。3 保护钢筋不受高温（火灾）影响，使结构急剧丧失承载力 保护层具有一定厚度，可以使建筑物的结构在高温条件下或遇有火灾时，保护钢筋不因受到高温影响，使结构急剧丧失承载力而倒塌。因此保护层的厚度与建筑物耐火性有关。2q钢筋保护层厚度超标的危害 保护层过厚的危害 1 降低构件承载能力 减小了构件设计计算的有效高度值，直接导致承载力降低，甚至构件发生破坏。2 构件易横向开裂 工程实践证明，当混凝土构件纵向主筋保护层厚度大于40mm时，其表面极易出现垂直主筋方向的多处规则性横向裂缝，大大削弱了保护层的作用，影响主筋与混凝土之间的共同作用，加速主筋的锈蚀，最终导致构件提前破坏。3保护层过薄的危害1 影响了混凝土与受力纵筋共同作用产生粘结力从而保证承载力的能力。过薄增大了有效高度值，片面地说有利于结构承载力，实际上是削弱了承载能力。因为承载能力是靠混凝土与钢筋共同作用来保证，与钢筋和混凝土之间的粘结力有关。保护层过薄可能使钢筋外围混凝土因产生径向劈裂而使粘结力降低，从而削弱承载力。4 2 容易使钢筋发生锈蚀，影响结构工程的合理使用寿命。混凝土在环境条件下，会起化学变化而碳化，当碳化达到钢筋表面时，钢筋表面产生锈蚀。由于铁锈体积膨胀致使混凝土保护层开裂，从而加快钢筋再锈蚀，如此周而复始，使钢筋截面尺寸逐渐缩小，最终导致丧失承载能力。5 3 高温影响下可使构件迅速破坏。钢筋遇高温会急剧膨胀加大，屈服点和极限强度急剧下降，而混凝土是良好的防火材料，具有一定的隔热作用，遇到火灾时能对较易软化的钢筋进行保护，如果保护层厚度过薄，在高温环境下容易开裂，致使钢筋因过热而降低强度从而破坏整体结构。6（2011年版）混凝土结构工程施工质量验收规范 GB 50204-2002附录E 结构实体钢筋保护层厚度检验qE.0.1 钢筋保护层厚度检验的结构部位和构件数量应符合下列要求:q1 钢筋保护层厚度检验的结构部位，应由监理(建设)施工等各方根据结构构件的重要性共同选定；q2 对梁类、板类构件应各抽取构件数量的2%，且不少于5个构件进行检验，当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。7qE.0.2 对选定的梁类构件，应对全部纵向受力钢筋的保护层厚度进行检验，对选定的板类构件应抽取不少于6根纵向受力钢筋的保护层厚度进行检验，对每根钢筋应在有代表性的部位测量1点。qE.0.3 钢筋保护层厚度的检验，可采用非破损或局部破损的方法；也可采用非破损方法，并用局部破损方法进行校准；当采用非破损方法检验时，所使用的检测仪器应经过计量检验，检测操作应符合相应规程的规定，钢筋保护层厚度检验的检测误差不应大于1mm。8qE.0.4 钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差对梁类构件为+10mm，-7mm，对板类构件为+8mm，-5mm。qE.0.5 对梁类、板类构件纵向受力钢筋的保护层厚度，应分别进行验收，结构实体钢筋保护层厚度验收合格应符合下列规定:q1 当全部钢筋保护层厚度检验的合格点率为90%及以上时，钢筋保护层厚度的检验结果应判为合格；9q2 当全部钢筋保护层厚度检验的合格点率小于90%，但不小于80%，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格点率为90%及以上时，钢筋保护层厚度的检验结果仍应判为合格；q3 每次抽样检验结果中不合格点的最大偏差均不应大于本附录E.0.4 条规定允许偏差的1.5倍。10q对结构实体钢筋保护层厚度的检验，其检验范围主要是钢筋位置可能显著影响结构承载力和耐久性的构件和部位，如梁、板类构件的纵向受力钢筋。由于悬臂构件上部受力钢筋移位可能严重削弱结构构件的承载力，故更应重视对悬臂构件受力钢筋保护层厚度的检验。11q举例:某工程为框剪结构,建筑面积为28300平方米,经施工单位取样员和监理单位见证员共同核查该工程共有梁类构件700个,共有板类构件850个,如该工程有悬挑板那么按照要求报检构件数量该如何确定?q答案:梁类700 2%=14个 板类 8502%=17个 悬挑板数量应报检:1750%=8.5个=9个 共计31个构件。12在实际工作中往往存在着核实构件总数的偏差问题，这样根据建筑面积确定检测构件的数量。建筑面积不超过10000平方米的单位工程，应抽取梁类构件和板类构件各5个，当建筑面积超过10000平方米时，每增加2000平方米，应增加抽取购件2个（宜为梁类构件和板类构件各1个），不足2000平方米时，应按2000平方米计。13q“有代表性的部位”是指该处钢筋保护层厚度可能对构件承载力或耐久性有显著影响的部位。对梁柱节点等钢筋密集的部位，检测存在困难，在抽取钢筋进行检测时可避开这种部位。被检测构件表面应是混凝土，不允许进行抹灰等处理。对于顶板，扫描长度应达到2.0m以上且板类构件被检钢筋数应超过10根。当悬挑板跨度较大时可按顶板扫描要求进行检测。1415161718192021 检测前施工单位的准备问题1、图纸不全，设计资料（设计变更、图纸会审）不全。2、悬挑构件表面堆积杂物没有清理、留有大量落地灰；下雨后有积水。3、没有按照要求搭设架子。4、技术人员对所报位置不熟悉，找不到点。5、梁类构件已经抹灰，板类构件已刮大白。22q坏的现象：q 1、梁底先刨开，再用水泥砂浆按照保护层设计厚度再抹平。q 2、悬挑板表面先刨开，再用水泥砂浆按照保护层设计厚度再抹平，或先用机器检过发现保护层过厚时，用角磨机磨薄。q 3、顶板厚用角磨机大面积打磨。q 4、在原阳台面上铺上一层钢筋后再抹灰。23
