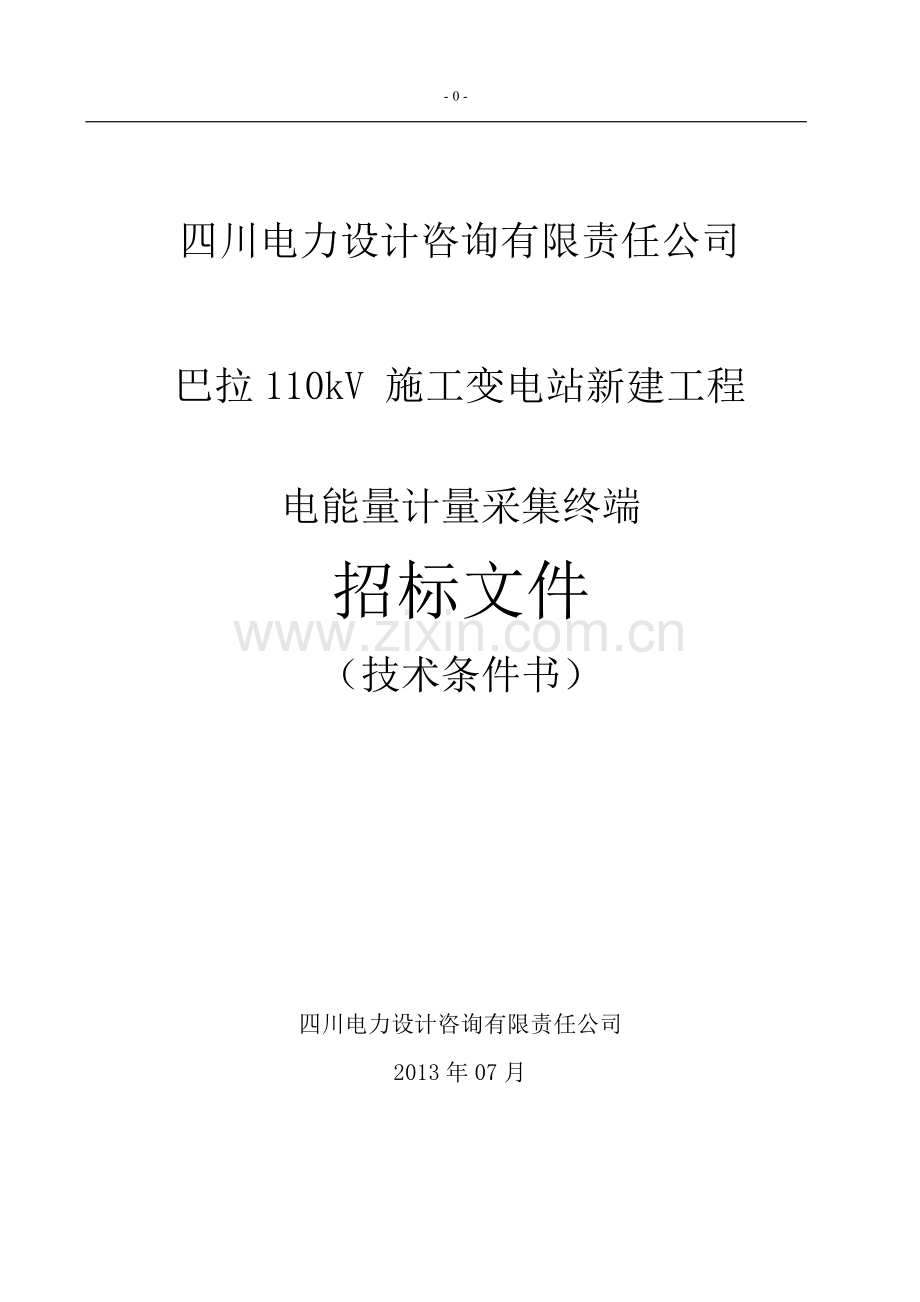

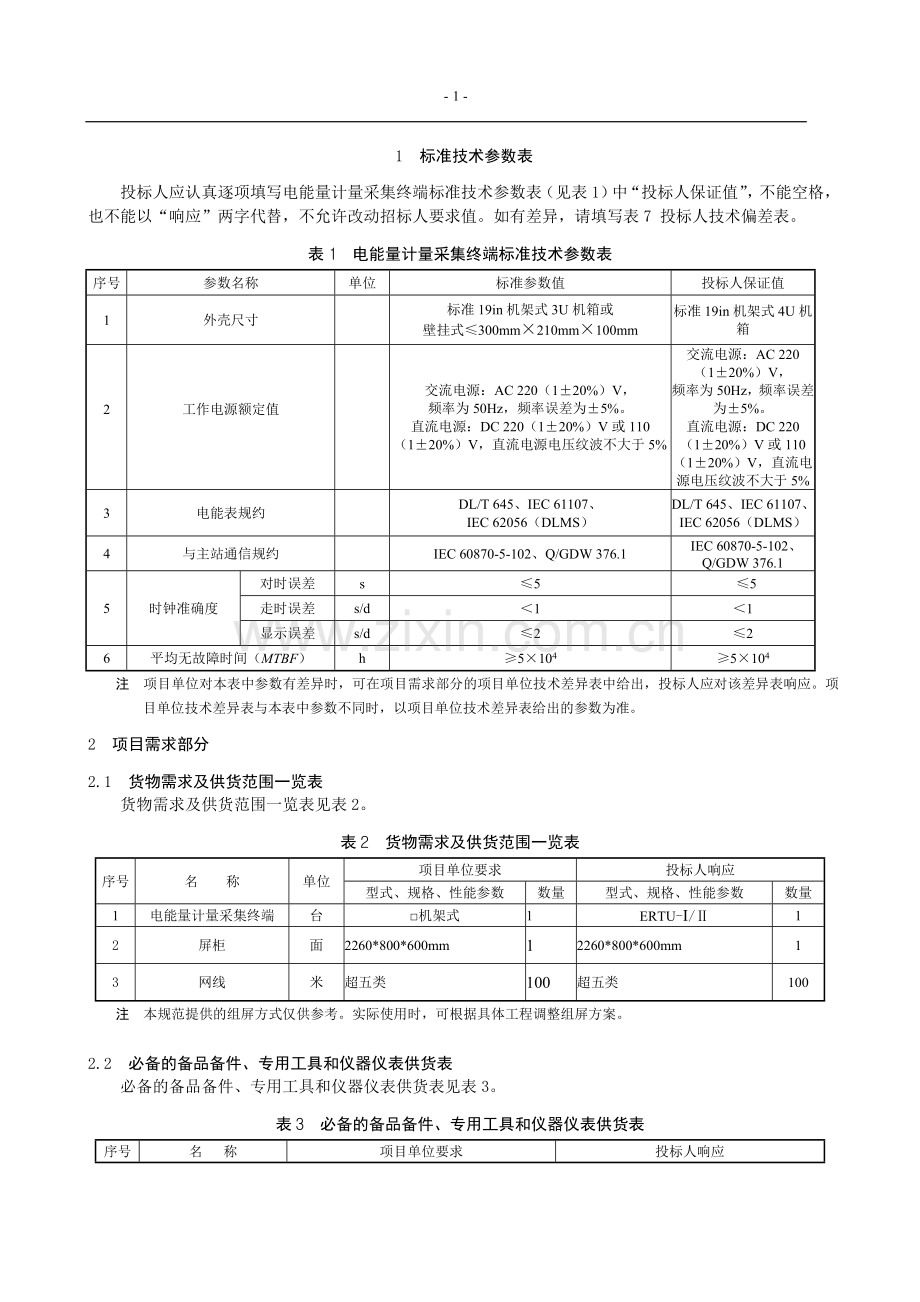

39 -四川电力设计咨询有限责任公司巴拉110kV 施工变电站新建工程电能量计量采集终端招标文件（技术条件书）四川电力设计咨询有限责任公司2013年07月 1标准技术参数表投标人应认真逐项填写电能量计量采集终端标准技术参数表（见表1）中“投标人保证值”，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写表7 投标人技术偏差表。表1电能量计量采集终端标准技术参数表序号参数名称单位标准参数值投标人保证值1外壳尺寸标准19in机架式3U机箱或壁挂式300mm210mm100mm标准19in机架式4U机箱2工作电源额定值交流电源：AC 220（120%）V，频率为50Hz，频率误差为5%。直流电源：DC 220（120%）V或110（120%）V，直流电源电压纹波不大于5%交流电源：AC 220（120%）V，频率为50Hz，频率误差为5%。直流电源：DC 220（120%）V或110（120%）V，直流电源电压纹波不大于5%3电能表规约DL/T 645、IEC 61107、IEC 62056（DLMS）DL/T 645、IEC 61107、IEC 62056（DLMS）4与主站通信规约IEC 60870-5-102、Q/GDW 376.1 IEC 60870-5-102、Q/GDW 376.15时钟准确度对时误差s5 5走时误差s/d11显示误差s/d226平均无故障时间（MTBF）h51045104注 项目单位对本表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。项目单位技术差异表与本表中参数不同时，以项目单位技术差异表给出的参数为准。2项目需求部分2.1货物需求及供货范围一览表货物需求及供货范围一览表见表2。表2货物需求及供货范围一览表序号名 称单位项目单位要求投标人响应型式、规格、性能参数数量型式、规格、性能参数数量1电能量计量采集终端台机架式 1ERTU-I/12屏柜面2260*800*600mm12260*800*600mm13网线米超五类100超五类100注 本规范提供的组屏方式仅供参考。实际使用时，可根据具体工程调整组屏方案。2.2必备的备品备件、专用工具和仪器仪表供货表必备的备品备件、专用工具和仪器仪表供货表见表3。表3必备的备品备件、专用工具和仪器仪表供货表序号名 称项目单位要求投标人响应规格单位数量规格单位数量1无无无无无无无2无无无无无无无3无无无无无无无4无无无无无无无2.3设计联络会、培训及验收需求一览表设计联络会、培训及验收需求一览表见表4。表4设计联络会、培训及验收需求一览表序号项 目项目单位要求投标人响应1第一次设联会人天：22人天：222第二次设联会人天：22人天：223技术培训人天：22人天：224出厂验收人天：22人天：222.4图纸资料提交单位及其接收单位经确认的图纸资料应由卖方提交表5所列单位。表5卖方提交的须经确认的图纸资料及其接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间认可图、最终图说明书试验报告（附电子文档）四川电力设计咨询有限责任公司11）技术协议签订后2周内，供货商应提供认可图纸。2）工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商。3）供货商收到经确认的图纸2周内提出最终图纸2.5工程概况2.5.1项目名称 巴拉水电站110kV施工变电站新建工程2.5.2工程地址 巴拉110kV施工变2.5.3交通、运输 公路和铁路2.6项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数。根据工程使用条件，当污秽等级、海拔高度等与标准技术参数表有差异或对通用部分条款有差异时，应逐项在表6 项目单位技术差异表中列出，并以该差异表给出的参数为准。投标人应对表6所列的技术参数进行确认。表6项目单位技术差异表序号项 目标准参数值项目单位要求值投标人保证值1与主站通信规约IEC60870-5-102 Q/GDW 376.1IEC60870-5-102Q/GDW 376.1IEC60870-5-102Q/GDW 376.12电能表规约DL/T 645、IEC 61107、IEC 62056（DLMS）DL/T 645、IEC62056（DLMS）、IEC 1107、红相规约、兰吉尔规约、蜀达规约、威胜规约DL/T 645、IEC62056（DLMS）、IEC 1107、红相规约、兰吉尔规约、蜀达规约、威胜规约3外壳尺寸标准19英寸机架式3U机箱或壁挂式300mm*210mm*100mm标准19英寸机架式3U机箱标准19in机架式4U机箱4通用部分2.4.1.1通信接口及电源配置要求。1） 至少具有1个以太网接口。2） 至少具有2路内置拨号MODEM。3） 具备GPS对时接口。4） 至少具备2个RS232接口、1个独立的维护接口、4个RS485抄表接口。5） 至少具有2路可无缝切换的交直流供电电源。1） 至少具有1个以太网接口。2） 至少具有2路内置拨号MODEM。3） 具备GPS对时接口。4） 至少具备2个RS232接口、1个独立的维护接口、4个RS485抄表接口。5） 至少具有2路可无缝切换的交直流供电电源。6)终端可通过无线（GPRS/SMS、CDMA1X）与主站进行通讯1） 至少具有1个以太网接口。2） 至少具有2路外置拨号MODEM。3） 至少具备2个RS232接口、1个独立的维护接口、4个RS485抄表接口。4） 至少具有2路可无缝切换的交直流供电电源。5)终端可通过无线（GPRS/SMS、CDMA1X）与主站进行通讯序号项 目变更条款页码、款号原表达变更后表达1外壳尺寸2.6项目单位技术差异表标准19英寸机架式3U机箱标准19in机架式4U机箱2通用部分2.4.1.1通信接口及电源配置要求。2.6项目单位技术差异表2） 至少具有2路内置拨号MODEM。3） 具备GPS对时接口。2） 至少具有2路外置拨号MODEM。3投标人响应部分投标人需填写专用部分的第1和第2部分的相应表格。标准技术参数表和项目单位技术差异表中要求值不同时，以项目单位技术差异表为准。“投标人保证值”不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，应填写投标人技术偏差表（见表7）。“投标人保证值”应与型式试验报告及其他性能试验报告相符。3.1投标人技术偏差表投标人提供的产品技术规范应与本规范中规定的要求一致。若有偏差投标人应如实、认真地填写偏差值；若无技术偏差则视为完全满足本规范的要求，且在投标人技术偏差表（见表7）中填写“无偏差”。表7投标人技术偏差表序号项目对应条款编号技术招标文件要求偏差备注1外壳尺寸2.6项目单位技术差异表标准19英寸机架式3U机箱标准19in机架式4U机箱2通用部分2.4.1.1通信接口及电源配置要求。2.6项目单位技术差异表2） 至少具有2路内置拨号MODEM。3） 具备GPS对时接口2） 至少具有2路外置拨号MODEM。33.2销售及运行业绩表销售及运行业绩表见表8。表8销售及运行业绩表序号产品型号运行单位投运数量投运时间联系人及电话备注1电能量监测录波装置HGP2816/1台 潞安新疆煤化工（集团）有限公司120082屏柜/1面 电能量监测录波装置HGP2816-J/2台江苏协鑫硅材料科技发展有限公司项目220KV杨台变电所工程220093电能监测录波装置/1台 江苏协鑫硅材料切片项目220KV综自120094电能监测录波装置/1台江西LDK光伏120105电能质量在线监测装置武汉方得电子(特定)120106H2823/1台;HGP2816-3/1台盐城响水县陈家港化工集中区120117PDS-782B(H2816)/2台国电南自城乡电网(特定)220118HGP2816-3/2台常州协鑫光伏科技有限公司二期220113.3推荐的备品备件、专用工具和仪器仪表供货表推荐的备品备件、专用工具和仪器仪表供货表见表9。表9推荐的备品备件、专用工具和仪器仪表供货表序号名称型号和规格单位数量1无无无无2无无无无3无无无无4无无无无5无无无无6无无无无3.4最终用户的使用情况证明3.5投标人提供的试验检测报告表投标人提供的试验检测报告表见表10。表10投标人提供的试验检测报告表序号产品型号名称试验报告类别和内容依据标准试验时间试验单位1ERTU-I/II抗高频干扰性能GB/T151532012江西江铃汽车2ERTU-I/II抗浪涌干扰GB/T151532012江西赛维BBST南昌瑶湖光伏应用3ERTU-I/II抗静电放电干扰GB/T151532012江西新余学院4ERTU-I/II抗辐射电磁场干扰GB/T14598.9-20022011淄博正晋特钢有限公司3.6投标人提供的鉴定证书表投标人提供的鉴定证书表见表11。表11投标人提供的鉴定证书表序号鉴定产品型号名称组织鉴定单位依据标准鉴定时间12345 如图所示： ERTU-/电能量采集装置用户使用手册南京恒纶电气设备有限公司 地址：南京市浦口高新区创业中心29幢3楼西 邮编：210061电话：[phone] 83468843 传真：[phone]转8002E-mail:nzdc 1 概述 1.1 引言ERTU-/ 电能量采集装置是根据有关部颁标准和广大电力用户的实际要求，以我公司的雄厚技术为背景，采用先进技术设计而成的智能化电量管理终端。通过与中心主站的设备及应用软件配套运行,可及时掌握用户的用电信息，对减轻电管部门的劳动强度、提高和完善用电管理水平具有很大的实用价值。该终端具有设计科学；性能优良可靠；结构紧凑；外型美观；操作维护方便等特点，并具有良好的扩展性，灵活性和兼容性。可准确快捷的采集、处理、存储和传输电能量数据。ERTU-/ 电能量采集装置是网络型的电能量采集装置，其核心部分采用了工业控制模块PC/104，它配置了10BASET以太网接口，可直接接入企业网；ERTU-/ 电能量采集装置采用嵌入式多任务操作系统VXWORKS，多线程的程序设计，多串口读表的并行处理，使其能更好的实现大数据量的实时处理，这样在硬件软件两方面保证了系统的稳定、可靠性，实现了大容量的数据存储和快速的数据交换，在应用中能够很好地满足用户的要求。ERTU-/ 电能量采集装置提供完善的维护配置软件，多种通讯方式，能方便用户维护和接入新的电能表。该装置整体性能指标符合DL/T7432001电能量采集装置标准，其通信符合DL/T6451997多功能电能表通信规约的要求。1.2主要功能ERTU-/电能量采集装置主要具有以下功能： 通过RS232口（可扩展为RS485）、网口实现电能表数据的采集。 采集电能量向远方传送，并能对4种或以上不同费率进行标识。 失电后能长期存储电能量数据信息。 具有分时段，即按尖、峰、谷、平不同时段存储电能量数据信息的功能。 能符合不同调度端，不同采集周期的计费数据要求。 可记录并报告开机时间、关机时间、各模块工作情况、电源故障、参数修改记录等状态信息及事件顺序记录，并可远方查询和当地查询。 能实现通道透明传输。 接收并执行对时命令。 具有程序自恢复和设备自诊断功能。 具有通道监视功能。 可与变电站内其他系统通信，进行信息交换。 具有与两个及以上主站通信的功能。 具有当地显示功能。提供良好的液晶人机界面，采用汉化、菜单式操作方式。便于用户现场维护。 支持电话拨号、无线、光纤、以太网、RS232/485等多种通信方式。 通信规约丰富，支持目前流行的多种规约（如101、104、DL/T645、102）。 具有当地/远方维护调试功能，提供当地/远程维护接口，使得运行人员可在主站等远方轻松完成一切设备维护。1.3技术特点ERTU-/电能量采集装置作为主站和电能表之间数据和通信的中转站，主要担负着“数据接受转发”及“当地存储”的任务。因此，在硬件上，ERTU-/具有很强的数据通信和处理能力，并提供了多达13个的数字设备接口（1个维护口，11个异步RS232串行口，1个10M/100M以太网口），可根据需要进行扩充；软件上，为适应实时性要求，采用了VxWorks实时多任务操作系统，并提供了强大的数据处理和转发功能，可以满足与多个主站和其他设备通信的需要。ERTU-/电能量采集装置的技术特点如下： 采用最流行的VxWorks嵌入式实时操作系统，充分保证了系统的实时性、稳定性和可移植性。 系统软件采用模块式设计，开放式体系结构，可以根据不同的设备和应用任意加载相应模块，具有很好的灵活性和可裁减性。 预留功能接口，易与第三方功能模块（如规约模块）连接。 提供功能丰富的组态软件接口，使得用户可以利用组态软件完成复杂的参数定制、工况显示。 预留WEB接口，运行人员可随时使用web浏览器进行工况显示和简单数据定制。 硬件采用模块化、可扩展式设计，监控容量可灵活配置，不需特殊设计即可满足用户的特殊需求。 可同时接入多种自动化设备（如综合自动化装置、站端FTU、TTU、DTU装置、抄表系统），并将实时数据向主站转发。 大资源、高性能硬件。采用Intel 486Dxe 32位CPU为核心处理器，高硬件配置使系统具有的非常强大处理能力。采用PC/104总线结构设计，增强了系统的可靠性及扩展能力。配备了电子硬盘，由于没有机械式硬盘的转动部分，使系统更可靠，加上先进的flash技术，更使电子盘的使用寿命长达10年。内部时钟RTC，使电能量采集装置能准确的记录SOE，并能实现带时标存储电度量数据。 使用Flash存储技术，采用TFFS/DosFs文件系统，存储容量可扩至512MB，掉电不会丢失数据。 脉冲采集具有光电隔离电路，支持状态量的输入采集。 人性化设计。高亮度彩色LCD显示，一目了然。全中文操作界面。通过轻触按键的使用，可以方便地在当地获取终端参数、电表参数的设置情况及电表的运行状态等信息，操作维护方便。具有当地/远方维护调试功能，提供当地/远程维护接口，使得运行人员可在主站等远方轻松完成一切设备维护。 具有强大的数据通信和处理能力，并提供了多达12个的数字设备接口（1个维护口，11个异步RS232/485串行口）。支持以太网通信，支持标准的TCP/IP协议，可提供双网络配置。支持多种通信规约。2 技术参数2.1基本功能2.1.1设置功能 时钟设置，接收上级的校时命令。 参数设置，可设置串口、网络、规约等参数。2.1.2电源失电保护功能 具有失电数据保护功能，记录的数据能长期保持，不丢失。2.1.3通信功能 与主站、电能表或其他智能设备进行通讯，将采集和处理的信息向上发送并接受上级站或站控终端的命令。 12个RS232串口（包括维护口）和2个10M/100M自适应以太网口。 1个CAN总线通信接口2.1.4自诊断、自恢复功能 具有自诊断功能。 具有上电及软件自恢复功能。 具有软、硬件watchdog 2.1.5调试功能 通过以太网络可当地/远方调试。 各种指示灯指示运行状态。2.1.6信息采集和处理 采集电能量信息，并实时传输到主站。 存储容量最大512MB，存储间隔和挂接表数相适应，由系统自动确定。 终端掉电后，数据可保持10年以上。 能提供透明通道转发。 能转发其他类型的信息，如遥测、遥信和遥控等。2.1.7脉冲电能表或数字电能表的电能量采集功能通过RS232/485口，根据设定的周期抄表（15分钟、半点、整点）自动采集并存储数字电能表输出的数据，数据类型如下：a） 三相电压、三相电流、三相有功、无功、频率、总电能数据：最大费率小于4；b） 总最大需量；c） 总最大需量发生时间；d） 电能表的运行参数，可远方设置或查询；2.1.8状态量采集功能 输入回路采用光电隔离 接点电压：+24V 分辨率小于2毫秒 软件防抖动时间0-60000毫秒可设 采集路数：32路2.2技术指标 整机功耗v 单个模块功耗不大于50VA 遥信采集及脉冲输入v 输入回路采用光电隔离v 接点电压：+24Vv 分辨率小于2毫秒v 软件防抖动时间0-60000毫秒可设v 接口方式：无源/有源v 耐压: 500V DC 串行接口v 异步RS232接口：12个接口 以太网络接口v 基本10BASE-T RJ45接口1个，可扩充至2个。 通讯协议v 串行接口：IEC60870-5-101协议，IEC60870-5-102协议，DL/T645协议v 以太网络接口：基于TCP/IP的IEC60870-5-104协议2.3绝缘性能2.3.1绝缘电阻a) 在正常试验大气条件下，装置的外引带电回路部分和外露非带电金属部分及外壳之间，以及电气上无联系的各回路之间，用500V的直流兆欧表测量其绝缘电阻值，应不小于100M。b) 在恒定湿热条件下（温度为402，相对湿度为90%95，大气压力为86 kPa106kPa）装置的外引带电回路部分和外露非带电金属部分及外壳之间，以及电气上无联系的各回路之间，用500V的直流兆欧表测量其绝缘电阻值，应不小于1.5M。2.3.2介质强度 a) 在正常试验大气条件下，装置应能承受频率为50Hz（泄漏电流整定为10mA），历时1min的工频耐压试验而无击穿闪络及元件损坏现象；b) 电压值按表1进行选择；表1 各回路试验电压要求额定绝缘电压试验电压（单位为伏特）125VU250V250060VU125V100060V5002.3.3冲击电压在正常试验大气条件下，装置的电源输入回路等各回路对地、以及回路之间，应能承受1250s的标准雷电波的短时冲击电压试验，当额定绝缘电压大于60V时，开路试验电压为5kV；当额定绝缘电压不大于60V时，开路试验电压为1kV。试验后，装置应无绝缘和器件损坏。2.4 电磁兼容性能2.4.1抗高频干扰性能通过IEC60870-2-1、IEC60870-3、GBT151531标准规定的抗高频干扰3级试验。2.4.2抗快速瞬变脉冲群干扰通过IEC61000-4-4、GBT17626.4标准规定的抗快速瞬变脉冲群干扰4级试验。2.4.3抗浪涌干扰通过IEC60870-2-1、IEC60870-3、GBT151531标准规定的抗浪涌干扰3级试验。2.4.4抗静电放电干扰通过IEC60870-2-1、IEC60870-3、GBT151531标准规定的抗静电放电干扰4级试验。2.4.5抗工频磁场干扰通过IEC60870-2-1、IEC60870-3、GBT151531标准规定的抗工频磁场干扰4级试验。2.4.6抗阻尼振荡磁场干扰通过IEC60870-2-1、IEC60870-3、GBT151531标准规定的抗阻尼振荡磁场干扰4级试验。2.4.7抗辐射电磁场干扰通过IEC255、GBT14598.92002标准规定的抗辐射电磁场干扰3级试验。2.4.8射频场感应的传导骚扰抗扰度 通过GBT17626.61998第5章规定的严酷等级为3级的射频场感应的传导骚扰抗扰度试验。2.4.9脉冲磁场抗扰度 通过IEC61000-4、GBT17626.91998第5章规定的严酷等级为5级的脉冲磁场抗扰度试验。2.5环境条件a) 环境温度：-2555；b) 相对湿度：595；（装置内部既无凝露，也应不结冰）；c) 大气压力：70kPa106kPa。3 装置硬件说明 ERTU-/电能量采集装置采用分布式设计，可集中组屏或分散安装，监控容量可灵活配置，不需特殊设计即可满足用户的特殊需求。能够支持以太网络通讯，可以配置成为以太网络通讯的一个区域中心或一个节点。3.1机箱结构 ERTU-/电能量采集装置支持11个异步RS232串行通信端口和一个10M/100M以太网通信端口，提供强大的数据处理和转发能力，可以满足与多种电度表和智能设备通信的需要。本装置外形为19英寸4U标准机箱，外型尺寸：177mm465.3mm258mm。其视图如图3.1.1和3.1.2所示。图3.1.1正面视图图3.1.2背面视图 3.2 液晶显示及键盘 液晶显示及键盘为用户提供良好的人机界面。采用大液晶、全汉化、菜单式操作方式，提供人机交互功能，便于用户现场维护。可以提供当地的系统状态监视、实时数据显示及参数设定等功能。信号灯说明：信号灯名称 功能描述电源指示装置电源，正常工作时常亮运行指示主CPU运行状况，正常工作时周期性闪烁告警装置故障时，指示灯亮 RXDnCOMn串行通信口的数据接收指示灯，有数据指示灯闪烁TXDnCOMn串行通信口的数据发送指示灯，有数据指示灯闪烁CANRXCAN总线的数据接收指示灯，有数据指示灯闪烁CANTXCAN总线的数据发送指示灯，有数据指示灯闪烁注：“n”指通信端口序号 键盘操作说明：复归键盘图标功能描述，方向键：改变操作焦点（光标）的位置，使操作焦点上下左右移动回车键：进入焦点菜单或执行某项操作，实现确认功能Q取消键：返回上级菜单或取消操作，修改键：修改数据或翻页操作，厂家保留注：“焦点”指高亮显示的菜单液晶菜单说明：主菜单采集数据状态查询运行日志装置参数系统复位v 本说明中以斜体字表示的菜单项功能暂无，为保留条目。3.2.1 基本操作ERTU系列产品操作界面使用了“菜单”、“列表框”、“按钮”、“滚动条”、“表格”等概念，现简介如下，同时给出了启动、屏幕保护和主菜单等画面。（一） 菜单状态查询 运行日志 装置参数 采集数据 如图所示为ERTU系列产品中使用的一个菜单，包括菜单项和滚动条。菜单项提供通过此菜单执行操作的接口，每次只能有一个菜单项可以被选择，以外围的焦点框来表示被选择的菜单。如果此菜单项以网格状显示，则表示此菜单项暂时无效。当菜单不能全部显示所有的菜单项时，滚动条自动出现。进入菜单后，操作人员可以用“”、“”、“”、“”来选择菜单项并翻页，然后按“”键确认并执行。此命令此过程如下 ：1) 选择指定的命令按钮。2) 按“”键执行或进入命令按钮指定的下一级操作。 以上过程任何时候可以按Q键退出菜单，返回上一级操作。（二） 列表框选择装置1 23如图所示是ERTU系统产品中使用的一个典型列表框，包括标题栏、滚动条、列表项等。标题栏说明此列表框功能类型。列表项提供此列表可供选择的设置或功能等，以反显方式表示被选中的列表项。当列表框不能全部显示所有的列表项时，滚动条自动出现。 操作人员可以用“”、“”来选择列表项，然后按“”键确认并选择。当列表项不能全部显示时，可以一直按“”来滚动显示其它项。“”、“”采用周期的显示方式，当反显条到达顶部后，按“”跳到底部；当反显条到达底部后，按“”跳到顶部。 以上过程任何时候可以按Q键退出菜单，返回上一级操作。（三） 表格SYSDEF -SYX0 分 OffSYX1 分OffSYX2 分Off如图右侧部分所示是ERTU系统产品中使用的一个典型表格。表格包括标题列和内容列两种。标题列表示表格所显示内容的标题。内容列表示与标题列所相关的数据。内容列分为两种，可选择和不可选择。如果内容列中有反显模式，则表示此表格中的内容可以通过被选择从而进行下一步操作。操作人员可以用“”、“”、“”、“”来选择相关的内容项，然后按“”键确认进入下一步操作。按Q键退出，返回上一级操作。如下图。D E FYK1 1合On 1分 OffYK2 2合 On 2分OffYK3 3合 On 3分Off如果内容列中没有反显模式，则表示此表格中的内容不可被选择，供显示相关数据所用。当表格不足以显示所有数据时，滚动条自动出现，操作人员可以通过“”、“”来翻页。任何时刻按Q键退出表格，返回上一级操作。（四） 启动画面系统启动时会出现如下画面：系统初始化System InitializationtSys : System cold restart success.TSys : Database running在系统启动时屏幕中央会滚动输出系统运行日志，系统启动完毕后转入主画面，见下节介绍。 如果系统启动后屏幕上只有光标闪烁而无任何内容，则是由于系统字库文件不存或者受到损害，此时用telnet登录系统shell后健入runinfo，会发现如下信息：解决办法是拷贝HZK12.lib文件到系统的lib目录下后复位重新启动。HZK12.lib文件请与我们联系。 当屏幕在一分钟内没有键盘按下后并不出现屏保画面而是无任何显示，再次按键后恢复，则是有于系统没有相关的屏保图案，拷贝logo*.bmp文件到系统sys目录下复位后即可解决。相关文件请联系我们。主菜单 如果所示为ERTU系统产品的一个典型主菜单。状态查询运行日志装置参数 采集数据进入主菜单后，操作人员通过“”、“”、“”、“”来选择相关的菜单项，然后按“”键确认进入相应的操作菜单。3.2.2 采集数据采集数据先进入选择装置画面，如下图说明：液晶上的显示界面：选择装置132选择完装置后进入采样数据的显示画面，显示当前数据，如下图：采样数据 * 2 电压电流 A相电压 220.000V正向有功 B相电压 220.000V正向无功 C相电压 220.000V反向有功反向无功最大需量按Q键返回“采集数据”。按键显示当前电流数据，如下图：采样数据 * 2电压电流 A相电流 220.000A正向有功 B相电流 220.000A正向无功 C相电流 220.000A反向有功反向无功最大需量采样数据 * 2电压 总读数 0.00kwh电流 峰读数 0.00kwh正向有功 平读数 0.00kwh正向无功 谷读数 0.00kwh反向有功 尖读数 0.00kwh反向无功最大需量按键显示当前正向有功数据，如下图：按键显示当前正向无功数据，如下图：采样数据 * 2电压 总读数 0.00kvarh电流 峰读数 0.00kvarh正向有功 平读数 0.00kvarh正向无功 谷读数 0.00kvarh反向有功 尖读数 0.00kvarh反向无功最大需量按键显示当前反向有功数据，如下图：采样数据 * 2电压 总读数 0.00kwh电流 峰读数 0.00kwh正向有功 平读数 0.00kwh向无功 谷读数 0.00kwh反向有功 尖读数 0.00kwh反向无功最大需量按键显示当前反向无功数据，如下图：采样数据 * 2电压 总读数 0.00kvarh电流 峰读数 0.00kvarh正向有功 平读数 0.00kvarh向无功 谷读数 0.00kvarh反向有功 尖读数 0.00kvarh反向无功最大需量按键显示当前最大需量数据，如下图：采样数据 * 2电压 正向有功最大需量 0.00kw电流 发生时间： 00-00 00:00 正向有功正向无功反向有功反向无功最大需量3.2.3 状态查询状态查询显示某一装置的通讯地址、通讯规约、通讯状态、最近通讯成功的时间等。进入状态查询后，首先需要选择要查看的装置，以列表显示供选择，如下图：选择装置132操作人员通过“”、“”选择要查看的装置后，按“”键确认进入，然后选择要显示的项目，如下：02号电表状态 表地址：000000000001通讯规约编号：01通讯状态：成功抄表时间： 07-02 11：053.2.4运行日志运行日志是用来显示装置自身的运行状态，如下图显示：运行日志Operation Log tSys : System cold restart success.TSys : Database running.按Q键返回上一级。3.2.5装置参数 装置参数是用来设置装置参数，如下图所示：在液晶上显示如下界面：装置参数地址：000. 000IP1: 192.168.000.002IP2: 192.168.001.002修改完按“”键确认进入密码确认画面输入密码修改成功3.3 电源接口 ERTU-/电能量采集装置内含一个高效能的开关电源，电源的用户端口通过POWER端子引出。开关电源支持交/直流220V两用输入，提供一路直流24V电源输出及电源告警输出。POWER端子说明：端子序号功能描述1,2,7,9,11未用3直流24V电源输出正端4直流24V电源输出负端5，6供电电源消失告警（常闭接点输出）8直流220V电源正端输入或交流220V-L输入10直流220V电源负端输入或交流220V-N输入12机壳地 3.4 通信端口E
