第1章 工程概况
重庆“深国投商用置业购物广场”位于重庆市九龙坡区杨家坪杨渡村20060平方米用地范围内，西面毗邻气势宏大的九龙广场，北面与动物园隔路相望，南面正对已建的“广厦经典”高层住宅小区，东南面是重庆电厂液体渣场护堤。
建设单位：深国投商用置业有限公司
设计单位：深圳左肖思建筑师事务所
施工单位：江苏省第一建筑安装有限公司
本工程为一类多层商业建筑，设计耐火等级为一级，防水等级为II级，抗震按该用地地段设防烈度6度设计。地下一层为停车库及设备用房，地上四层为商场，其中二、三层为沃尔玛专用商场，总用地面积20060m2，总建筑面积51451m2。
§1.1 建筑概况
一、各楼层建筑面积及功能见下表
地下一层建筑面积
10570m2
一层建筑面积
9780m2
二层建筑面积
10022m2
三层建筑面积
10405m2
二、三层为沃尔玛专用商场，合计19900.54m2
四层建筑面积
10414m2
屋顶机房建筑面积
260m2
地上停车场
30个车位
地下停车场
256个车位
二、建筑构造

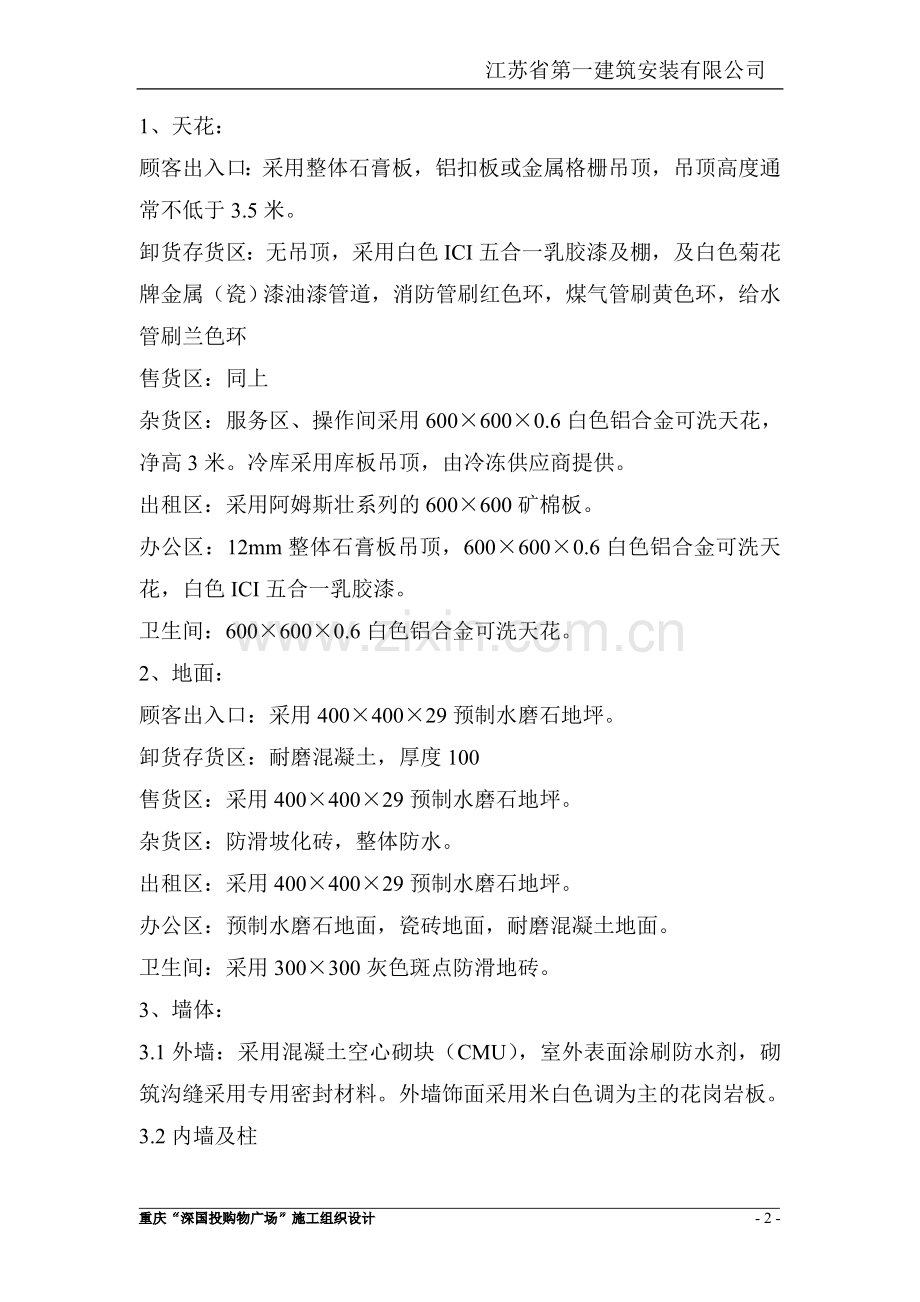

1、天花：
顾客出入口：采用整体石膏板，铝扣板或金属格栅吊顶，吊顶高度通常不低于3.5米。
卸货存货区：无吊顶，采用白色ICI五合一乳胶漆及棚，及白色菊花牌金属（瓷）漆油漆管道，消防管刷红色环，煤气管刷黄色环，给水管刷兰色环
售货区：同上
杂货区：服务区、操作间采用600×600×0.6白色铝合金可洗天花，净高3米。冷库采用库板吊顶，由冷冻供应商提供。
出租区：采用阿姆斯壮系列的600×600矿棉板。
办公区：12mm整体石膏板吊顶，600×600×0.6白色铝合金可洗天花，白色ICI五合一乳胶漆。
卫生间：600×600×0.6白色铝合金可洗天花。
2、地面：
顾客出入口：采用400×400×29预制水磨石地坪。
卸货存货区：耐磨混凝土，厚度100
售货区：采用400×400×29预制水磨石地坪。
杂货区：防滑坡化砖，整体防水。
出租区：采用400×400×29预制水磨石地坪。
办公区：预制水磨石地面，瓷砖地面，耐磨混凝土地面。
卫生间：采用300×300灰色斑点防滑地砖。
3、墙体：
3.1外墙：采用混凝土空心砌块（CMU），室外表面涂刷防水剂，砌筑沟缝采用专用密封材料。外墙饰面采用米白色调为主的花岗岩板。
3.2内墙及柱
顾客出入口售货区：内墙及柱外刷白色乳胶漆，100高的深灰色阿姆斯壮踢脚。柱：格子墙包柱，瓷片包柱，墙毯包柱（沃尔玛商场）
卸货存货区：墙体为原有墙体或轻钢龙骨石膏板隔墙，白色乳胶漆饰面。
杂货区：轻钢龙骨隔埃特墙，冷库库板墙，主体建筑外墙及隔墙。
出租区：原有墙体及轻钢龙骨石膏板墙刷白色乳胶
办公区：墙：防盗隔墙，瓷片隔墙，不锈钢护墙，钢丝网墙。
柱：除位于员工厨房的柱子需贴瓷片，其余柱面均刷白色乳胶漆。.
卫生间：采用200×200浅灰色瓷砖墙面.
4、门窗：
顾客出入口：一层商铺，都采用落地安全玻璃及安全玻璃门窗，内侧需设置防盗卷帘。
卸货区：保温提升门，自由门，空心金属门，外窗设反射膜及防盗网。
（二、三层）售货区：售货区外墙上不应有窗，如必须有则加设反射膜及防盗网。
四层商场：采用固定反射膜玻璃窗。
杂货区：弹性交通门，固定窗、推拉窗、木窗套、不锈钢窗套等。
办公区：空心金属门（办公室），铝合金门（员工厨房）。
5、防水
5.1屋面防水：
钢筋混凝土屋面防水等级为二级，防水层耐用年限为15年。
5.2地下室防水底板：侧壁均为2.0mm厚，非焦油聚胺脂薄膜。
5.3水池防水：
侧壁：聚合物水泥基防水涂膜1.0厚，聚合物水泥砂浆10厚。
底板：聚合物水泥基防水涂膜1.0厚，聚合物水泥砂浆15厚（生活水池应做无毒，防霉，防菌，涂膜防护三道）。
6、幕墙玻璃工程：
本工程外立面门窗采用本色铝合金透明玻璃窗，无框钢化透明玻璃门窗和点支式透明钢化玻璃幕墙.

三、门窗工程：
1、地下室架空入口处为防火卷帘门，其它均为乙级防火门；商场架空入口处为防火卷帘门，其它均为乙级、丙级防火门，商场外围为铝合金窗，局部通风机房为百页窗。
2、门窗按图纸的门窗表及简图制作安装 ，铝合金窗采用铝本色1.5MM厚型材，5MM厚白玻。
3、门窗框与洞口的连结根据现场具体情况采用留洞予埋件,必须固定牢靠,填充密实并按DBJ15—19—97满足防水要求。窗上口作滴水，门窗框与外墙贴面相接处用耐侯胶密封填缝。
4、门窗主要受力杆件相对挠度<L/130，雨水渗漏性能应不低于250PA，最低抗风指标应不低于2500PA，隔声不低于《建筑外窗空气隔声及其检测办法》GB8485—87中的五级标准。
四、装饰工程：
1、建筑物外墙面为45×45小方砖，具体做法参见SJ.AⅡ1111。
2、内墙除卫生间为釉面瓷片外，其它均为白色ICI五合一乳胶漆。
3、地下室和商场所有顶棚均为白色ICI乳胶漆。
4、所有踢脚线做法为水泥砂浆抹面，具体参见98ZJ001踢6。
§1.2 结构概况
一、建筑概况及结构形式
本工程为商场建筑，其中地下一层，地下室结构底板标高-3.900，局部-5.400，地上四层，总高度为23.950米。本工程采用框架结构。本工程柱网规整，楼面采用井子楼盖体系。框架柱混凝土强度等级由C35至C30随高度变化，地下室至二层为C35，三层至屋面为C30。屋面排水找坡完成。本工程单层面积较大，故设置两条伸缩缝将结构分为三个单体，为减少温度变化和混凝土收缩对结构的不利影响，每隔50米左右间距设置一道施工后浇带。本工程附属有一热水机房，结构形式采用砌体结构，基础形式为条基。
二、地基基础
场地抗震设防烈度为6度，设计基本地震加速度值为0.05g。建筑场地类别为II类，基础设计等级为丙类。
本工程所有基础（包括桩基、独基和条基）以中风化泥质砂岩为持力层，由于持力层分布沿建筑物南北倾斜，北高南低，地下室开挖后，建筑物北部独基、条基可直接落于中风化泥质砂岩上，而建筑物南部持力层层埋藏较深，基础均为人工挖孔嵌岩桩，嵌岩深度不小于2d（d为桩径）。
北部地下室底板在整平后的基岩上现浇250厚钢筋混凝土。混凝土底板与基岩之间采用锚杆连接。底板侧墙混凝土抗渗等级为S8。南部地下室底板为钢筋混凝土平板，底板厚度400。
三、抗震等级、使用荷载及构件材料
1、建筑物抗震等级框架为四级，剪力墙为三级。
2、使用荷载选用值（标准值）：
风荷载：0.4KN/m2
车库：4.0KN/m2
一层：5.0KN/m2
二层（沃尔玛专用）：10.0KN/m2
三层（沃尔玛专用）：7.0KN/m2
四层：3.5KN/m2
屋面（上人）：3.0KN/m2
楼梯、洗手间：2.0KN/m2
电梯机房：7.5KN/m2
消防车道：30KN/m2
3、结构材料：
3.1钢筋：HPB235、HPB335热扎钢筋
3.2钢材：Q235碳素结构钢，热扎普通型钢
3.3焊条：E43型
3.4填充墙：采用轻质隔墙

§1.3 安装工程概况
安装工程的承包范围：给排水系统（室内、室外接至市政管网）；电气系统（动力照明；防雷接地）；通风空调系统；消防系统（水消防、火灾自动报警系统、防排烟系统）。
一、给排水工程概况
1. 给水系统：
1.1水源：本建筑拟从小区市政给水管不同方向引进两路给水接口，管径均为DN200毫米，市政水压约0.40Mpa。给水管在室外连成环网。
1.2生活、消防给水泵房、水池均设于地下一层内，消防水池有效容积为300m3，沃尔玛专用生活水池135m3，其余商场生活水池70m3。
1.3竖向分区及供水方式：
分区
所在楼层
供水方式
低区
2层以下
市政直接供水
高区
2-4层
变频供水设备恒压供水
1.4设备选型：沃尔玛生活供水选用一套变频调速供水设备，其余商场生活供水选用变频调速水泵。
1.5计量采用二至三层单独计量，其余各层用水点分别计量。
1.6防结露穿越商场内部的给排水管道需做防结露保温。
2、排水系统
2.1排水采用雨、污水分流制。污水及雨水分别排入市政污水及雨水管道。
2.2生活污水系统
该工程污水最高日排水量为723.19m3/d，最大小时排水量为77.46m3/h。采用污、废合流排水系统，出户污水汇集排向化粪池，经处理后再排入市政污水管。
2.3雨水系统
雨水为有组织排水。建筑周边道路已设有雨水口。屋面雨水经雨水斗和管道系统收集后排出。雨水管道只接纳建筑天面雨水、最终排入市政雨水管道系统。
2.4地下室排水
地下室在适当位置设置集水坑，收集地面污、废水，由坑内潜污泵排至室外污水系统；水泵房和冷水机房设集水坑和潜污泵；车道入口设集水坑和潜污泵。
2.5管材及接口
埋地生活给水管：管径大于等于DN100采用球墨给水铸铁管，管径小于DN100采用钢塑复合管。卫生间内给水管采用PP-R管，非埋地给水管：杂货区及员工餐厅的厨房用铜管，其余用PP-R管，管道连接按有关技术规程执行。
消防系统管道采用镀锌钢管，丝扣或卡箍连接。
雨水立管及污水管采用白色UPVC排水管，粘接。
室外雨水、污水管选用钢筋混凝土管，水泥砂浆接口。
二、电气工程
1、负荷等级
a、本大厦属二类建筑，消防控制中心，综合布线设备、消防设备等，值班室及事故照明等按一类负荷供电。
b、地下室、商场一般配电、照明及空调等动力按二类负荷供电。
2、电源及电压
10KV高压电源自附近地区开闭所以一路专线埋地引入。国投高压进线采用一进一出环网结线，环出回路作为沃尔玛进线。
3、负荷量
大厦用电设备安装容量为6343KW，在地下一层共设两座变配电所及柴油发电机房，一座担负国投供电，另一座担负沃尔玛商场用电。
国投变配电所：
用电设备安装容量2945KW，变压器台数与容量3×1000KVA。
沃尔玛变配电所：
用电设备安装容量3398KW，变压器台数与容量3×1000KVA。
4、应急柴油发电机
a、 为了保证重要负荷用电，选用两台600KW应急发电机组，其中一台供沃尔玛商场，另一台供地下一层及国投部分地区。
b、 柴油发电机室设在地下一层。
5、计量
高压系统采用单母线连线；在地下一层设两座变配电所，柴油发电机房和值班室。采用干式变式变压器，变压器分别运行，低压侧设联络开关。KV进线带时限电流速断，过电流和单相接地保护，变压器设电流速断，过电流和温度保护。计量方式为高压侧，低压总计量。出租商铺单独计量，电度表集中在每层配电小间安装，并设电表自动抄表。380V、220V电源由变压器或柴油发电机引来，动力配电电压
为380V，照明配电电压为220V。
6、线路敷设
①10KV高压线路以YJV22交联电缆从地下一层穿管引入（由供电部门负责）。
② 低压配电采用电缆沿桥架或竖井敷设。消防设备的线路采用耐火电缆沿桥架或穿钢管敷设（作防火处理或暗敷在非燃烧体内）。动力支线采用YJV-1KV电缆或BV-500型塑铜线穿阻燃PVC管暗敷。
③ 强电、弱电线路分别沿各自桥架，竖井敷设。
7、控制系统
①泵、排污泵实行水位自动控制和手动控制。
②消防泵及防排烟风机、送风机、防火卷帘能自动、手动和在消防控制中心运动控制。
③备用泵均能在工作泵故障时自动投入运行。
④空调系统采用顺序控制及连锁保护。
⑤在消防控制中心能自动切断空调系统电源。
8、照明
按不同场所分别配备正常照明与事故照明、电源和灯具，以满足各种场所的要求。
9、防雷与接地
①本建筑按民用建筑三类防雷设计，在屋顶设避雷带、网，防直击雷。
②建筑物的防雷接地，变电所接地及其他弱电系统的接地，采用联合接地方式，即利用构筑柱内两根主筋作引下线（包括建筑物外周围转角），基础钢筋作接地体，且要求共用接地电阻=1欧姆。
③建筑物天面，屋外金属构件与避雷带、网相连，进出建筑物的金属管线与接地线相连。
10、弱电部分
本建筑物弱电设计包括，电话、有线电视、自动消防等部分。电话总接线箱400对，其中包括一条DDN与ISDN，它的接口设备放在一层。电话由市话网引入。有线电视由市网引入，干线放大器放那层弱电井，在一层消控室设置一台自动消防与联动控制系统，作为整座大楼消防报警，联动灭火的自动管理系统。
三、通风空调工程概况：
1、空调冷源及水系统
（1） 本建筑的总建筑面积51000平方米；集中空调面积35000平方米。
（2） 本工程设计计算冷负荷为8900KW（2530RT），本工程分为两个系统，各选用两台制冷量为2462KW（700RT）D 离心式冷水机组和两台制热量为0.81MW（70*104Kcal/h）的燃气常压热水机组。
（3） 空调水路系统：空调水路为双管制变水量系统，冷水管路异程设置，系统采用膨胀水箱定压。
2、空调风系统
（1） 空调风以竖向分层，横向按防火分区设置空调系统，主要采用全空气空调系统和风机盘管加新风系统。
（2） 全空气低速空调系统的气流为方形散流器均布送风，集中回风，每个散流器均配有OBD人字闸一个。
（3） 本工程的消防控制室、值班室设有分体空调器。
3、通风系统
（1） 变配电、冷水机房、水泵房、发电机房设有机械排风系统和机械进风。
（2） 卫生间设有机械排风系统。
（3） 电梯机房设有机械排风，自然补风。
（4） 地下停车库设有机械排风（兼排烟），自然补风。
4、自动控制要求
本工程采用直接数字式监控系统CDD（系统），它由中央计算机及终端设备加上若干个DDC控制盘组成。制冷系统一（沃尔玛部分）采用二次泵方式设计，一次泵定流量，二次泵变频变流量控制。制冷系统二采用变流量系统。
四、消防工程概况：
1、建筑布局：
本工程建筑沿街长度大于150米，于一层中部设有消防车道穿过，建筑南、北、东三面均紧靠市政道路，西面九龙广场一侧接合环境绿化和道路设计消防车均可通达，形成多个消防环道。
本工程为二类多层公共建筑，耐火等级为一级，防火分区如下：沃尔玛主入口交通枢纽部分一层至四层为一个防火分区，一、二、三、四层其余部分每层各分三各防火分区，地下一层设备用房共分二个防火分区，地下车库分三个防火分区。
本工程首层设有消防控制中心。
2、消防水系统
（1） 室外消火栓系统：
小区室外消防给水采用低压制，室外消火栓用水量均由市政给水供给。
（2） 室内消火栓系统：
室内消火栓系统采用临时高压给水系统，消火栓栓口出水压力大于0.5mpa时，采用减压稳压型消火栓。
地下室生活、消防给水泵房内设有消火栓给水泵二台，一用一备。消防储水池有效容积为300m3，储存室内消火栓、自动喷淋用水量。屋顶设消防水箱一个，储存消防用水量18m3。各层均设有消火栓，消火栓箱内装有远距离启动按纽。
（3） 自动喷水灭火系统：
各层均设置自动喷水灭火系统，喷头动作温度采用680C喷头。按每个防火分区设湿式报警阀组1套。
地下室生活、消防给水泵房内设有自动喷水灭火给水泵二台，一气体灭火系统。
柴油发电机房，储油间设置七氟丙烷灭火系统。
（4） 地下车库、高低压配电室、变压器室及商场各层设置一定数量的手提式灭火器。
3、消防电气部分
自动消防与联动系统，采用控制中心报警系统。
（1） 本设计选用PC管理的LD128K，LD9300C组成系统，其中包括火灾自动报警，消防设备联动控制，消防广播，消防对讲电话，CRT与UPS等部分组成，消防控制主机等设备放在一层的消防控制中心。
（2） 火灾自动报警系统
火灾自动报警系统地址编码的两总线制。各个探测器可为编址或非编址，系统构成简洁，较为灵活，在发电机房、锅炉房等处采用感温探测器，在电梯前室、楼梯间、电梯机房、变配电室与各层的商场大厅等场所采用有感烟探测器，在发电机房采用气体灭火保护。
（3） 联动控制
联动控制均采用模块，在控制中心可手动操作开关来启动消防设备，并在信号灯及中文显示的监视器上显示各种信息同时将现场发生的各种信息也反馈到消防中心，以便及时处理各种事故。
（4） 消防通信
消防控制中心设有对讲通信总机一台，变配电室、自备发电机房、水泵控制间、消防电梯间及风机房设有固定对讲电话，其余设对讲电话插座，消防控制中心设119直通外线电话。
（5） 接地系统
本建筑采用公用接地系统，要求消防接地电阻≤1Ω。
4、防排烟系统
（1） 地下一层车库设置了6个排烟系统，1个机械补风系统，车道作部分自然补风。
（2） 一、四层各设置5个机械排烟系统，利用其防火分区内空调机组进行补风。
（3） 二层设置9个机械排烟系统，利用其防火分区内空调机组进行补风。
（4） 三层设置10个机械排烟系统，利用其防火分区内空调机组进行补风。
（5） 地下室机电设备机房按使用功能的不同，设置了9个排风（兼排烟或排二氧化碳）系统及相应的进风系统。
（6） 所有排烟风机入口均设有2800C熔断的防烟防火阀，当其熔断时，联动风机停止运行。
（7） 防排烟控制：火灾时加压风机、排烟风机、地下室排风（兼排烟）风机以及与之相对应的送风机，空调机组均启动，其余的空调机组、新风机组排风机以及冷、热源系统均停止运行。

§1.4 编制依据
1、重庆深国投商业置业广场扩初设计
2、主要验收规范、规程、验评标准
《建筑工程施工质量验收统一标准》 GB 50300——2001
《建筑地基基础工程施工质量验收规范》 GB 50202——2002
《砌体工程施工质量验收规范》 GB 50203——2002
《混凝土结构工程施工质量验收规范》 GB 50204——2002
《钢结构工程施工质量验收规范》 GB 50205——2001
《木结构工程施工质量验收规范》 GB 50206——2002
《屋面工程质量验收规范》 GB 50207——2002
《地下室防水工程质量验收规范》 GB 50208——2002
《建筑地面工程施工质量验收规范》 GB 50209——2002
《建筑装饰装修工程施工质量验收规范》 GB 50210——2002
《建筑给水排水及采暖工程施工质量验收规范》GB 50242——2002
《通风与空调工程施工质量验收规范》 GB 50243——2002
《建筑电气工程施工质量验收规范》 GB 50303——2002
重庆市有关文件
江苏省第一建筑安装有限公司内部相关的规定、文件
江苏省第一建筑安装有限公司ISO9002及ISO14000程序文件

第2章 施工准备
§2.1 技术准备
一、总体安排
施工前的准备工作直接影响到工程施工是否顺利进行。公司中标后立即配备项目经理部主要负责人及成员 ，集中精力有序地开展施工前的各项准备工作。
1、图纸及施工方案方面的学习、交流。
2、现场轴线与高程移交、复核与确认及有关技术资料交接。
3、现场临时设施的利用与改建。
4、临时水电管线架设，铺设调整。
5、机械设备进场布置、检修安装。
6、管理人员就位、分层次签订责任书。
7、结构施工期间所需的施工人员进场交底及技术、质量、安全教育。
8、周转材料、消防用品及钢材自身计划组织。
9、钢构件加工、木工加工场地安排。
各项准备工作齐头并进，分头落实，计划在一个月内完成。
二、技术准备
技术工作是一个广义的全面的范围，上至项目经理，下至操作工人都应该认真制定、贯彻、执行技术要求，从而做到多、快、好、省地建成重庆深国投购物广场，让业主满意，让社会满意。
组织现场施工人员熟悉和审核图纸，制定有关技术措施，编制有关实施方案，并且技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、注意事项等向全体施工人员作详细的技术交底，做到严格按设计施工图、规范和施工方案施工。
1、认真学习施工图纸、会同设计院、建设单位、监理单位进行图纸会审，做好图纸会审记录，作为施工依据。
2、进行工程测量及有关施工技术交底、审核、确认。
3、培训施工人员掌握新工艺、新技术，重要工种和特殊工种经培训，合格后发放上岗证。
4、按施工平面布置图调整临时设施，布置施工机械，做好场内施工道路，确保水电畅通，做好各种施工机械的维护保养工作，并对全体施工人员进行质量安全教育。
5、做好原材料检验，计量器具的测试及时提供原材料试验报告和砼配合比。
6、土建与水电等各专业要互相提供施工配合计划，以便按计划完成各自施工任务，做到互不影响、紧密配合，确保施工目标的实现。
§2.2 现场准备
一、施工机具准备
由于该工程工作量较大，需要的施工机具种类与数量相对比较多，具体安排详见机械设备一览表（见第三章第三节），根据该计划提前维护保养，使所需机械处于正常工作状态，满足施工的需要，一旦进场装备好立即试车，保证不影响工程的正常施工。
二、临时设施准备
1、根据现场实际情况，现场施工办公室布置在场地西侧。安排好施工人员生活区的各项措施。为美化工地环境卫生，在工地主要出入口设置汽车冲洗平台。临时生产、生活设施，经有关部门审批后开始搭设，临时设施的搭设应做到高标准严要求。
2、铺设硬化作业面及道路，施工现场不见土不积灰，做到与周边环境协调。
3、铺设施工现场的排水管及排污管道。
三、防雨、防高温和消防设施准备
施工期间要考虑重庆地区的阴雨和高温季节，应特别注意做好雨季施工和高温施工的准备工作。
1、在施工期间做好收听天气情况，取得市气象台的服务资料，以便采用相应措施。塔吊要备齐避雷装置，用绝缘电缆直接引到建筑物的接地体上。
2、浇灌砼时突遇大雨应及时覆盖防雨棚布，防止雨水冲刷砼，雷雨到来之前及时撤离高空作业人员，注意保护好电源设备，并作好设备、机具的防雨工作。准备足够数量的雨布，小雨时对浇灌完而未初凝的板面进行遮盖，为现场操作工人备足雨衣。
3、重庆高温季节时间长，温度高，应做好防暑热的各项准备工作，特别注意砼的养护和施工人员的防暑降温等工作。
4、阴雨季节要特别提高警惕，随时做好防阴雨和大风的准备，大风到来之前应对高耸独立的机械、脚手架及未装好的钢筋、模板等进行临时加固，堆放在楼面、屋面上的小型机具、零星材料应堆放固定好。吊装机械在大风大雨到来前停止作业，塔吊起钩并将回转刹松开，高空作业人员撤到安全地带，大风大雨过后应对模板、钢筋，特别是脚手架、电源线路进行检查，经现场负责人同意后方可复工。
5、做好防火工作也是施工现场十分重要的问题，在地面临时设施周围配备一定数量的泡沫灭火器、沙箱，地面砌筑一定数量的消防专用水池，宿舍区应进行消防分区，消防疏散通道应常年保证畅通，不得堆放材料。作业楼层特殊工种施工时须有动火证，并随身携带小型工具式灭火器。
§2.3 现场施工用电

一、编制依据
施工用电方案根据《重庆深国投商用置业购物广场》中所注明的施工现场平面布置、施工机械配置、现场照明等，综合考虑工程施
工各阶段的用电负荷，经测算选用容量为500KVA配电系统，现场平面布置见附图。
二、用电负荷计算
1、工程施工主要施工机械见下表：

序号
名称
数量
功率
1
对焊机
1台
100KW
2
切断机
2台
2×3KW
3
弯曲机
2台
2×3KW
4
调直机
1台
9KW
5
圆盘踞
2台
3KW
6
潜水泵
10台
10×2KW
7
电焊机
10台
2×33KWA
8
塔吊
3台
63KW
9
卷扬机
4台
3×16KW
10
搅拌机
3台
3×7.5KW
11
平板振动器
4台
3×1.1KW
12
插入式振动泵
10台
10×1.1KW
13
直螺纹机（电结压力焊）
2台
2×8KW
14
办公照明

20KW
15
现场照明

20KW
16
木工平刨床
1台
3 KW
17
安装机械
多台
20 KW
18
生活区用电

30 KW

注:混凝土输送泵为柴油泵.
2、计算
1） 电动机额定功率P1=3P塔吊+4P卷扬机+3P搅拌机+4P平振+10P插入棒+2P钢切+1P调直+2P弯+2P电渣压力焊机+10P水泵+1P木圆+1P木+P安
=189+64+22.5+3.3+11+6+9+6+16+20+3+3+20
=372.8KW
2） 电焊机额定容量P2=1×P对焊+6×P电焊=100+6×33=298KVA
3） 室内照明容量P3=20KW
4） 室外照明容量P4=20KW
5） 生活区用电容量P5=30KW
总用电量P可以按以下公式计算
P=1.05×（K1×ΣP1/COSФ+ K2×ΣP2+K3×ΣP3+K4×ΣP48+K5×ΣP5
式中：
P1=372.8KV K1=0.5 COSФ=0.75
P2=298KVA K2=0.6
P3=20KW K3=0.8
P4=20KW K4=1.0
P5=30KW K5=0.7
P=1.05×(0.5×372.8/0.75+298×0.6+20×0.8+20)+30×0.7=484.3KVA
3、供电电源
现场电源由市电供一条10KV的高压线，经安装在工程东西北角的一个额定容量为500KVA，高压额定电压10KV的三相降压变压器，接入现场配电房,输出380V/220V到现场主电源控制箱,再传输到分配筋;再到末端箱,最后接入各施工机械,器具.由于现场总需要电量P=484KVA<500KVA，故能满足工程施工需要。
为了预防市电网停电的情况下保证不间断，现场安装一台150KVA柴油发电机作自备电源以备应急用。
4、回路用电分配
为了安全起见选用VV型铜芯，电缆，按七路计算，按导线的允许电流选择进行计算I=KΣP1/1.732U线cosФ
1、2、3路：塔吊+熵灯 3×50+2×25 mm 2 VV电缆
4路：钢筋制作（对焊机、切断机、弯曲机、调直机）
3×70+2×35 mm2 VV电缆
5、6路：现场施工用电 3×50+2×25 mm2 VV电缆
7路：办公室、生活区照明 3×16+2×10 mm 2 VV电缆
5、配电箱、开关箱
（1） 依据各回路用电设备的负荷用量、设计选择配电箱与开关箱，箱体一律采用白铁皮制作。配电箱接入选择DZ/5L型空气漏电开关作为末端级过载、短路、漏电保护。闸门选用HK2型。
（2） 固定机械设备的电源导线为橡皮电缆，型号为YCW。
四、安全用电保护措施
1、漏电保护采用三级保护，在配电屏上安装DBL-8型漏电保护器作第一级保护，在配电箱、开关箱内安装DZ15L型漏电空气开关作第二、三级保护。漏电动作时，应认真检查故障，待排除故障后再合闸，严禁拆去动作线圈接头或物体顶塞合闸。
2、采用三级保护，在总屏上安装DW10型空气开关（杠杆式）作第一、二级保护，在配电箱内安装DZ15L型空气漏电开关作第三级保护，在调节各级过载、短路电流及动作时间时应前一级大于后一级，以免发生误动作或造成更大范围的停电。
3、接地采用TN-S保护系统处理
（1） 变压器的中性点接地：该接地体供电局在安装变压器时已做好，并经供电局验收合格后投入运行，但本设计要求该接地体与工程基础钢筋焊牢，且配电屏外金属不导电壳体亦与之连接。
（2）固定机械设备接地：该接地体除从配电箱内接出接零保护线外，亦可用扁钢（-4×40mm）或BV-16mm2铜芯线独立与基础钢筋电气连接，此做法亦作为防雷接地。
（3）电设备的接零保护：当固定设备或移动设备安装使用时，就必须从该配电箱处用BV-16mm2的铜芯线连接于该设备的金属外壳上。
（4）配电箱、开关箱接地：必须采用PE绿黄双色线，应严格与相线、工作线相区别，各配电箱内保护接零与工作接零必须分开，接零保护点必须牢固，严禁塔、挂、钩接。
所有电气连接点都必须连接可靠，并在使用前进行接地电阻测试，摇表测量其电阻值R≤4Ω。
4、 场电工操作规程
(1)维修和拆除临时用电，必须由专业电工持证上岗。
(2)实行岗位责任制，电气设备的安装、保护、使用与维修必须符合JGJ46-88《施工现场临时用电安全技术规范》的要求。
(3)配电房值班电工必须严格执行倒闸规程，坚守岗位认真监视仪表数据，做好安全记录，交接班必须签字，值班严禁离岗，有权拒绝闲人进入配电房。
(4)电工必须做好自身保护，穿戴好相应的防护品。
(5)掌握施工现场所有用电、设备的性能及工作原理，掌握其接线系统原理图。
(6)定期检查电气装备和保护设施是否灵敏可靠，负责保护好电气和负荷线路，保护好接零保护线。
(7)严禁设备带病进行工作，严禁带电搬移用电设备，设备停用后，必须及时拉闸停电，并锁好配电箱。
(8)进行定期检查和专项用电检查，检修时必须做到：
1）停电；
2）悬挂停电标志牌，接挂必要的接地线；
3）检修人员应穿戴绝缘鞋和手套，使用电工绝缘工具；
4）专人统一指挥，并由专人负责停电送电；
5）严禁预约停送电。

5、配电箱要求
（1）严格按设计要求安装好配电箱，注意重复接地、工作接零，做好接地电阻测试工作。
（2）各配电箱应配锁，做到防雨、防尘、防潮，移动式配电箱下底于地面垂直距离为0.6m<h<1.5m；固定式配电箱下底与地面距离为1.3m<h<1.5m,箱内电气设备必须按规定固定在底板上，不得倾斜、松动。
（3）动力配电箱与照明配电箱应分开设置。
（4）配电箱的进出线一律设置在箱体的下面且要求整齐，不得从箱体上、侧面或箱门处基础线。实行“一机、一闸、一保护”原则，严禁用同一开关控制两台或两台以上用电设备，严禁在漏电开关失灵的情况下继续使用所控制的设备。
（5）进配电箱、开关箱的电源线，严禁使用插销连接熔断器，熔丝不得用铜、铝、铁丝代替。
（6）暂时不使用的配电箱应断开电源，送电前先检查是否完好方能送电。
6、现场照明用电
(1)灯的金属外壳必须作为可靠的保护接零，且安装单相漏电开关。
(2)所有灯头的安装高度不得小于2.5m。
(3)生活照明容量按每间60~100W功率计算，非电工人员不得私自乱接。
(4)宿舍内严禁使用电炉，电热器等电热设备。
(5)在潮湿环境中采用36V安全电压。
7、 防火措施
（1）合理配置、整定、更换各种用电保护器，对电路和设备的过载、短路故障进行可靠保护。
（2）装置和线路周围不准堆放易燃、易爆物，不准使用火源。
（3）在电气装置相对集中的场所，配备干粉灭火器，固定式配电箱2瓶，其它易燃处适当配置，并定期检查、更换。
（4）禁止超载及设备“带病”工作。
（5）禁止绝缘老化及劣质导线用在临时电工程的任何一处。
（6）值班电工必须随时监护，巡回检查用电情况及设备运转情况，发现问题及时处理。
§2.4 现场施工用水
一、计算分析：
1、现场采用商品砼；
2、现场设生活用水；
3、现场施工人数最高峰为700人（包括专业施工队伍人员）；
二、施工工程用水量计算：
公式：q1=k1 ∑Q1 N1 K2/8×3600×T1 t
式中：q1：代表施工工程用水量（L/S）；
K1：未预计的施工用水系数取1.1；
Q1：每班计划完成的工作量；
N1：施工用水定额；
K2：现场施工用水不均衡系数取1.5；
T1：年度有效作业日；
t：每天工作班数。
预计施工中高峰用水有如下几条工作线路将同时发生。
A）砼的养护1000m3
B）模板浇水湿润，取1000m2
q1a=1.1×1000×700×1.5/8×3600=40.10L/S
q1b=1.1×1000×5×1.5/8×3600=0.27L/S
q1c=1.1×1000×30×1.5/8×3600=1.72L/S
q1总=40.10+0.27+1.74=42.11L/S
三、施工机械用水量计算
公式：q2=K1 ΣQ2  N2 K3/8×3600
式中：q2：代表机械用水量（L/S）；
K1：未预计施工用水系数，取1.1；
Q2：同一种机械台数；
N2：施工机械台班用水定额；
K3：施工机械用水不均衡系数，取2.0。
预计施工中用水机械有如下几种：
1、内燃机动力装置3台
2、对焊机1台
3、木工制作场
q2a=1.1×210×1.07×2×3/8×3600=0.027L/S
q2b=1.1×300×2×2.0/8×3600=0.023L/S
q2c=1.1×22.5×1×2.0/8×3600=0.052L/S
q1总=0.027+0.023+0.0017=0.034L/S
四、施工现场生活用水量计算：
公式：q4=P1 N2 K3/t×8×3600
式中：q4：施工现场生活用水量（L/S）；
P1：施工现场高峰昼夜人数700；
N2：施工现场生活用水定额，取60L/人
K3：施工现场生活用水不均衡系数，取1.4
t：每天工作班数，取2
q4=400×60×1.4÷(2×8×3600)=1.02L/S
五、消防用水：
q5取12L/S
² 施工现场总用水量计算：
q1总+q2总+q4=13.46+0.034+0.58=14.074L/S
当q1总+q2总+q4>q5时，
施工现场总用水量Q= q1总+q2总+q4=14.074L/S
* 供应网路管径的计算：
公式：D=
式中：D：配水管直径
Q：总用水量（L/S）
V：水在管内的流速，取1.2m/s

现场总水量为15.254L/S；选用直径150mm的钢管。

第3章 施工部署和总进度计划
重庆深国投置业购物广场是由深国投商用置业有限公司兴建，工程量较大,工期较紧。工程中标后，公司领导非常重视，特地挑选管理经验丰富、技术水平高、责任心强的优秀管理人员组建工程项目经理部，从组织上确保严格按本施工组织设计制定的各项技术要求，以ISO9001：2000的质量管理模式及ISO14001、ISO18000环境/职业健康要求对本工程实施科学规范化的项目管理，加强对施工过程的管理工作。本公司将该工程列为争创市优、省优的重点工程，从技术管理、施工力量、机械配置、材料供应、资金调度等方面，全方位对本工程给予支持。由公司技
