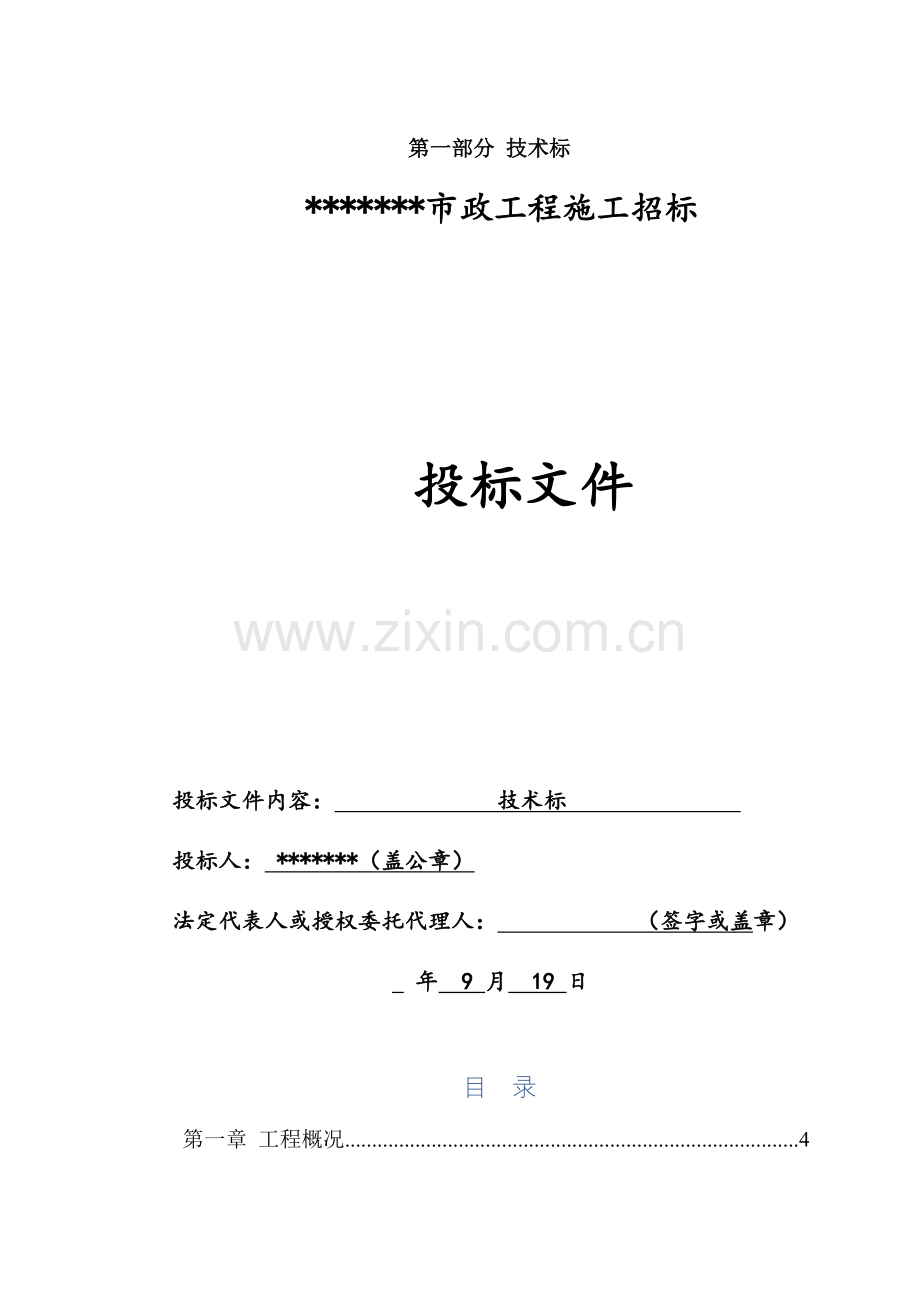

市政工程施工招标文件模板.docx

第一部分 技术标
*******市政工程施工招标

投标文件

投标文件内容： 技术标
投标人： *******（盖公章）
法定代表人或授权委托代理人： （签字或盖章）
年 9 月 19 日

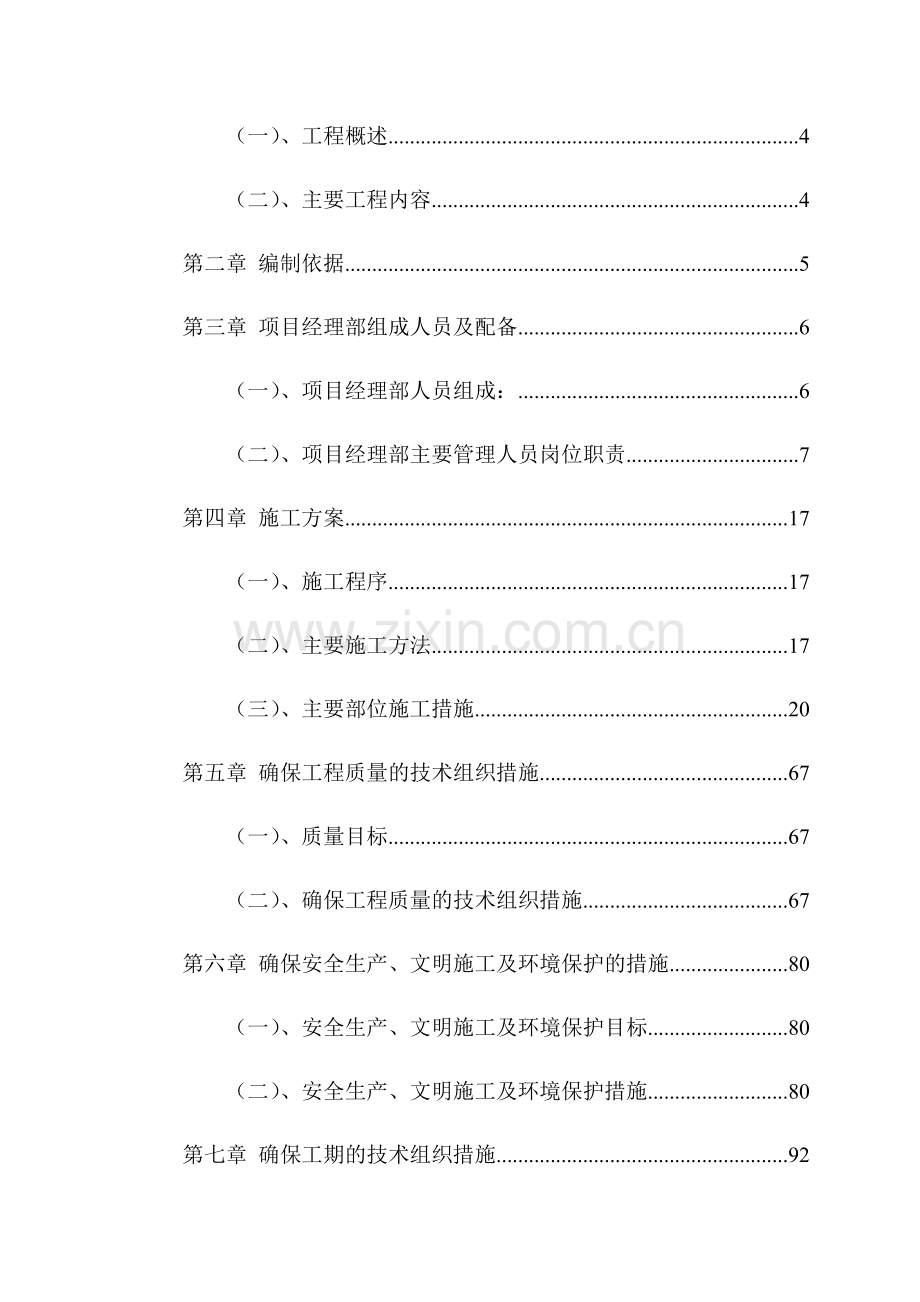

目 录
第一章 工程概况 4
（一）、工程概述 4
（二）、主要工程内容 4
第二章 编制依据 5
第三章 项目经理部组成人员及配备 6
（一）、项目经理部人员组成： 6
（二）、项目经理部主要管理人员岗位职责 7
第四章 施工方案 17
（一）、施工程序 17
（二）、主要施工方法 17
（三）、主要部位施工措施 20
第五章 确保工程质量的技术组织措施 67
（一）、质量目标 67
（二）、确保工程质量的技术组织措施 67
第六章 确保安全生产、文明施工及环境保护的措施 80
（一）、安全生产、文明施工及环境保护目标 80
（二）、安全生产、文明施工及环境保护措施 80
第七章 确保工期的技术组织措施 92
（一）、工期目标 92
（二）、确保工期的技术组织措施 92
第八章 热力管网施工质量保证措施 99
第九章 雨污水管网系统施工质量保证措施 105
(一)、材料管理与质量保证 105
(二)、土方施工技术质量控制措施 105
(三)、施工过程控制 105
第十章 施工机械配备和材料投入计划 109
（一）、施工机械配备 109
（二）、材料投入计划 112
第十一章 施工进度表或施工网络图 113
第十二章 劳动力安排计划及劳务分包情况表 114
（一）、劳动力安排计划 114
（二）、劳务分包 114
第十三章 海绵城市建设实施方案 115
（一）、海绵城市建设对城市环境的作用 115
（二）、待建道路LID提升改造的设计 116
（三）、道路LID施工要求 118
第十四章 施工过程治污降霾方案 120
（一）、指导思想 120
（二）、 “治污减霾“计划投入材料设备 124
第十五章 新技术、新产品、新工艺、新材料应用 125
（一）、计算机应用和管理技术在本工程中的应用 125

第一章 工程概况
（一）、工程概述
本工程为陕西省*********工程，在信息产业园西部，待建道路呈南北走向，南起天元路，北至横五路，道路长1256m，计划道路红线宽40米，***等级为城市次干道，双向四车道，设计车速40km/h。
道路标准横断面设计：
道路路拱偏向于侧绿化带一侧，车行道横坡为1.5%，坡向平石一侧，人行道横坡为2%，坡向行车道一侧。
标准段：3.5m人行道+2.5m非机动车道+6m侧绿带+16m车行道+6m侧绿带+2.5m非机动车道+3.5m人行道=40m（人非共面-人行道增设绿篱带）。
其中16m（车行道）=0.5m（路缘带）+3.75m（机动车道）+3.5m（机动车道）+.05m（双黄线）+3.5m（机动车道）+3.75m（机动车道）+0.5m（路缘带）。
（二）、关键工程内容
本项目为新建道路工程，本工程内容包含：道路工程，雨水工程，污水工程，给水工程，交通工程，照明工程，电力通信管沟等工程。
第二章 编制依据
1、招标文件；
2、设计图纸及相关文件；
3、国家相关标准规范规程：
序号
规范号
规范名称
1
CJJ1-
市政道路工程质量检验评定标准
2
CJJ6-
城镇排水管道维护安全技术规程
3
CJJ/T 8-
城市测量规范
4
CJJ/T 29-
建筑排水塑料管道工程技术规程
5
CJJ 37-
城市道路工程设计规范（）
6
CJJ 89-
城市道路照明工程施工及验收规程
7
CJJ/T 98-
建筑给水塑料管道工程技术规程
8
CJJ 101-
埋地塑料给水管道工程技术规程
9
CJJ 143-
埋地塑料排水管道工程技术规程
10
CJJ/T 230-
排水工程混凝土模块砌体结构技术规程
11
GB14887-
道路交通信号灯
12
GB50204-
混凝土结构工程施工及验收规范
13
GB50209-
建筑地面工程施工质量验收规范
14
GB50141-
给水排水构筑物工程施工及验收规范
15
GB50268-
给水排水管道工程施工验收规范
16
GB50328-
建设工程文件归档整理规范
17
GB50400-
建筑和小区雨水利用工程技术规范
18
GB50788-
城镇给水排水技术规范
19
GB5768-
道路交通标志和标线
20
GB50974-
消防给水及消火栓系统技术规程
21
GB50374-
通信管道工程施工及验收规范
第三章 项目经理部组成人员及配置
（一）、项目经理部人员组成：
我企业拟将本工程列为关键工程，成立项目经理部，实施企业法人代表授权项目经理负责制。
企业成立以优异项目经理为首本工程项目经理部，选派思想好、业务精、能力强、能融洽、合做好含有丰富实践经济年富力强、颇具开拓精神管理人员进入项目管理班子。对工程进度、质量、安全、文明施工、协议履约全方面实现负责，并协调各专业分工之间工序和进度、场地、交叉作业相互配合。
拟投入项目管理人员情况表：
姓名
性别
年纪
职称
专业
资格证书编号
拟在本项目中担任工作或岗位

男
39
高级工程师
市政公用工程

项目经理

男
43
高级工程师
市政公用工程

项目副经理

男
42
高级工程师
给排水工程

技术责任人

男
40
高级工程师
建筑工程

安全员

男
33
工程师
工民建

安全员

女
40
工程师
建筑工程

材料员

女
42
工程师
工民建
建（造）10004039
协议商务责任人

女
34
工程师
工民建

资料员

女
44
工程师
土木工程

质量员

女

31
工程师
工民建

试验员

男
49
工程师
工民建

施工员

男
27
工程师
建筑工程

施工员

女
48
中级会计
财务管理

财务

女
28
工程师
建筑工程

劳务员

女
39
工程师
电气

电气工程师
（二）、项目经理部关键管理人员岗位职责
2.1、项目经理
2.1.1、遵守国家相关工程建设和城市建设管理政策法规，实施施工及管理规范和企业规章制度，推行承包协议。
2.1.2、负责做好项目部人员思想工作，坚持两个文明一起抓。
2.1.3、依据工程协议要求组织单位工程或专业部分分包工作，协调和分包单位关系。
2.1.4、负责督促经办人员立即办理工程变更技术经济签证，在工程施工准备阶段和施工中向建设单位联络收取工程价款事宜，组织项目进行成本投入产出核实工作。
2.1.5、组织编制和实施施工组织设计、施工计划及技术管理，降低成本、采取安全生产方法，坚持文明施工。
2.1.6、制订本项目管理规章制度，加强项目管理和班组建设。
2.2、项目副经理
2.2.1、在项目经理领导下直接负责本工程施工计划落实，并在质量、工期、安全、成本等方面负责接收上级主管部门监督、检验，使生产顺利进行。
2.2.2、认真熟悉图纸，参与设计交底和图纸会审，严格根据设计图要求、施工组织设计和规范、规程组织施工，做好劳动力、材料机具设备合理安排和使用，杜绝返工、浪费，确保工程质量、协议工期实现，提升工程综合经济效益。
2.2.3、向班组作质量、安全、节省、工序安排和操作规程交底工作，负责督促检验班组施工前准备工作，检验施工质量，确保施工顺利进行。
2.2.4、搞好安全生产现场管理，争创标准化文明工地。坚持安全生产，杜绝重大伤亡、火灾及设备事故发生。
2.3、项目技术责任人
2.3.1、在项目经理和上级部门指导下对工程技术质量管理全方面负责，是工程质量直接责任人。
2.3.2、认真落实国家技术标准、规范、规程，实施企业及项目相关技术管理规章制度，接收上级部门监督检验。
2.3.3、建立健全项目技术质量管理制度、责任制和质量确保体系和例会制度，负责全方面工程质量管理和计量管理工作，处理多种技术质量问题。
2.3.4、主持编制项目工程施工组织设计，主持图纸会审，做好工程技术交底及安全方法制订工作。
2.3.5、制订推广“四新”计划和降低成本技术方法，参与项目经济活动分析，提升技术管理水平。
2.3.6、负责指导项目内业技术管理及质量、安全、试验、计量、测量部门工作，确保项目技术、质量、效益指标完成。
2.3.7、帮助项目经理抓好文明施工，创标准化文明工地，达成工程验收一次合格(成优)。
2.4、项目安全员
2.4.1、认真落实实施各级政府颁发相关安全生产、文明施工条例标准、方针、政策及本企业在安全生产、文明施工方面制订各项规章制度，参与项目部安全方法制订工作，使施工项目标安全生产、文明施工达成标准化、规范化。
2.4.2、 配合企业进行每个月安全生产、文明施工检验评分和季度安全生产、文明施工检验评选，并做好企业月、季度安全生产、文明施工检验评选统计入档。
2.4.3、参与安全生产、文明施工领导小组会议，组织好施工班组安全生产教育活动，并作好教育统计入档。
2.4.4、负责对入场新工人上岗前三级教育工作，变换工种职员新岗位教育考评工作和特殊工种持证上岗工作，并作好教育统计入档。
2.4.5、负责编制安全生产施工组织设计和安全生产技术交底工作，并推行交底签字手续，作好交底统计入档。
2.4.6、立即搜集、整理多种安全生产技术资料，按企业要求每个月向企业安全处报本工程项目安全生产多种资料，作到安全技术资料和生产同时，内容真实、齐全。
2.4.7、安全员对安全生产、文明施工负有责任，有权拒绝不安全生产指令，阻止违章指挥、违章作业，对违章指挥、违章作业直接责任者，有权进行批评教育和罚款，并作好处罚统计入档。
2.4.8、组织好施工现场定时和不定时安全生产、文明施工检验工作，并常常对施工现场进行巡回检验。对检验发觉事故隐患，帮助施工队长作好“三定”（即：定人员、定时间、定整改方法），并负责整改销项工作，作好检验整改统计入档。
2.4.9、帮助项目经理、施工队长及相关班组长等对脚手架、模板工程、龙门架（井字架）、塔吊、施工用电、施工机械、“三宝”及“四口”防护，进行检验验收工作，作好合格交验签字手续，并作好检验验收统计入档。
2.4.10、负责施工现场安全生产口号，安全生产标志牌，多种机械设备安全操作规章编制和实施，负责多种安全设施和安全防护用具检验试验，维修保养和登记工作，确保施工现场安全设施工作正常，安全有效。
2.4.11、施工现场发生伤亡事故后，帮助工程处长、施工队长保护好事故现场，主动组织抢救伤员及财产，排除险情；立即上报，帮助事故调查工作，并作好事故具体统计入档。
2.5、材料员
2.5.1、认真实施安全生产规章制度和防火要求。
2.5.2、依据施工组识设计和材料预算制度实施采购计划，确保工程进度。
2.5. 3、熟悉图纸，对建筑材料做到心中有数，进料应和进度同时跟上。
2.5. 4、对所购材料、构件、设备质量、规格、型号必需符合设计要求。因为采购、保管原所以影响工程质量或造成质安事故，负担经济、法律责任。负责向资料员提供材料质保资料。
2.5. 5、负责建立材料管理制度，做到分类保管，对易燃易爆物品专地隔离存放，严格进出料管理，建立材料帐册。
2.5. 6、负责组织仓库值勤，设置防火防盗设施，严禁在仓库内吸烟聚会娱乐。
2.5. 7、负责按要求立即采购发放劳保用具。
2.5.8、施工用材料工具签发领料单，凭单发料，由领料人签认，材料拿出工地必需经项目经理签发。
2.6、协议商务责任人
2.6.1、管控业务协议及费用审批步骤，防范潜在风险，确保各步骤衔接无误；
2.6.2、定时对部门协议进行审查，发觉问题并协调处理；
2.6.3、负责部门协议管理和归档；
2.6.4、分析行业情况，把握行业动态，为企业业务发展提供支持；
2.6.5、上级分配其它工作。
2.7、资料员
2.7.1、负责部门工程档案搜集、整理、建立目录索引、归档工作，按企业档案管理相关制度立即提供利用等工程档案管理工作
2.7.2、负责组织对部门工程档案判定、保管、调阅、移交、销毁工作；
2.7. 3、帮助工程部经理办理工程各项验收资料搜集、归档工作；
2.7.4、负责职员调动、离职时工程建设相关贮备资料移交移交工作；
2.7. 5、负责部门工程相关书刊、规范等工具书保管、借阅登记工作；
2.7. 6、负责部门内外文件、信息、资料收发、登记及待办文件传输、催办工作；
2.7.7、负责项目部上报请示、汇报、通知等相关工程信息资料登记、呈批，并将已审批文件分送到相关部门或人员；
2.7.8、负责部门资产（固定资产和低值易耗品）申报、领用、保管、借用登记工作；
2.7.9、负责部门会议纪录、整理；
2.7.10、负责部门职员考勤统计及考勤相关资料汇总上报工作；
 2.7.11、对企业及项目相关信息进行保密。
2.7.12、按时完成上级领导交办其它任务；
2.8、质量员
2.8.1、 在项目经理领导下，负责整个施工过程中质量和计量工作。
2.8.2、 严格根据施工组织设计所要求质量要求，并按施工规范、质量标准搞好计量控制和检测工作。
2.8.3、 认真实施“三工序”管理，严格工序交接制度，对关键工序实施关键监督管理。
2.8.4、 在施工过程中，依据现行建筑工程质量检验评定标准，对分部分项及单位工程进行质量验评，认真填写质量验评统计表，做好自检、互检、专检“三检”工作，隐蔽工程验收按要求会同设计单位及建筑单位和监理单位做好验收工作。
2.8.5、 参与原材料、半成品、成品及各类制品进场验收工作。
2.8.6、 监督施工班组进行质量自检，对发觉问题立即提出整改要求。
2.8.7、 在工程施工中，对分部分项工程存在质量问题，可行使质量否决权，实施监督整改。
2.8.8、 负责工程全过程中施工机械、材料、设备、计量级配、耗用材料自检或送检工作。
2.9、试验员
2.9.1、项目部试验员应根据国家、省、市所颁布相关规程、规范、规则中要求方法取样。
2.9.2、熟悉本项目部所承建工程所需材料品种、规格、型号及技术要求。
2.9. 3、必需含有责任心，并能确保所取试样真实性和代表性。
2.9.4、立即、正确按要求要求送样。确保试样在送达过程中安全。
2.9.5、搞好现场养护、维护。保留试样应按要求要求，确保试样达成所需条件。
2.9.6、负责项目部全部试验、检验仪器、设备、量器具使用维护、保养。依据要求按时送交检定。
2.10、施工员
2.10.1、参与图纸会审及各类技术交底，负责对分部、分项工程作业班组技术交底等专业技术质量活动，清楚施工关键点及关键技术质量要求，熟悉本工程实施技术质量标准；
2.10.2、严格按图纸施工是施工员基础职责；必需变更设计，须提出变更设计方案，填制设计变更单，提交预算员办理审批手续后方可按变更设计施工。施工员应掌握工程关键施工工艺，监督操作手和工人严格按操作规程和标准施工。新技术、新工艺、新材料和新设备采取须经过同意及有效地监控；
2.10.3、施工员应有强烈质量意识和安全生产责任心。必需按检评标准做好工序施工质量自检、自控，在质检员参与下立即作好工序交接复检签证和隐蔽工程报验。立即阻止违章操作，排除事故苗头；
2.10.4、了解工程预算及工程年、季、月、周进度计划，方便对工程成本和施工安排作出细部控制；
2.10.5、根据进度计划编制对应试验计划，经项目经理（副）同意后提交（试验员）给予实施，以满足施工进度要求。施工员有权拒绝使用不合要求原材料或半成品；
2.10.6、施工员应天天按当日天气、进度（人、机、料、法、环）质量、安全等情况根据填写规范如实正确作好施工日志；
2.10.7、完成领导交办其它工作
2.11、劳务员
2.11.1、参与制订劳务管理计划； 参与组建项目劳务管理机构和制订劳务管理制度，使项目劳务管理满足政府部门要求。
2.11.2、 负责验证劳务分包队伍资质，办理登记立案；参与劳务分包协议签署，对劳务队伍现场施工管理情况进行考评评价。
2.11.3、 负责审核劳务人员身份、资格，办理登记立案； 参与组织劳务人员培训。
2.11.4、参与或监督劳务人员劳动协议签署、变更、解除、终止及参与社会保险等工作。
2.11.5、负责或监督劳务人员进出场及用工管理； 负责劳务结算资料搜集整理，参与劳务费结算。
2.11.6、 参与或监督劳务人职员资支付、负责劳务人职员资公告及台帐建立。
2.11.7、参与编制、实施劳务纠纷应急预案； 参与调解、处理劳务纠纷和工伤事故善后工作。
2.11.8、 负责编制劳务队伍和劳务人员管理资料； 负责汇总、整理、移交劳务管理资料。
2.11.9、完成领导交办其它工作。
2.12、电气工程师
2.12.1、负责工程前期工程临时用电和正式用电报审、安装工作。
2.12.2、 负责协调设计单位和政府部门（供电局、电信局、等）确定供电、电视、电话进户线位置和容量。
2.12.3、 负责强、弱电施工图纸会审，提出合理化提议，控制工程成本、督促优化设计。
2.12.4、负责甲方另发包项目和甲供材料采购招标工作，（另行发包：电梯、消防、变电站、供电外线、电话、宽带、电视、智能化等）（甲供材料：电线、电缆、配电箱等）
2.12.5、 负责进场前材料样品确实定，进场材料检验符合工作。
2.12.6、负责工程变更、洽商、签证审核和配合预算部门预决算工作。
2.12. 7、负责督导工程进度、质量、安全、全方面掌握施工情况。
2.12.8、组织，协调现场已完工程（分项）完工、验收工作。
第四章 施工方案
（一）、施工程序
施工准备就绪后，依据划定施工范围，本着先地下后地上标准，先施工污水、雨水、给水、电力通信预埋管线，待地下管线施工完成后，再进行路基整修及过路预埋施工、灰土及水稳施工、沥青混凝土路面施工及路缘带安装、照明工程安装、交通工程施工。具体施工程序以下：
场地平整→沟槽开挖→管道基础→管道安装→检验井砌→回填扎实→路基整修→过路预埋→路基灰土→二灰碎石→路缘石安装→路面面层→照明工程→交通工程→完工清理→验收交工。
（二）、关键施工方法
1 沟槽开挖
沟槽开挖采取机械开挖为主，人工开挖为辅，施工过程中按现场开挖情况进行放坡，严格控制开挖高程，做到不超挖、深挖，做好人工清理，对淤泥流砂地段可依据现场情况采取打竖桩，用竹排横向支撑方法，以预防沟槽塌方。在开挖时要注意立即排水，排水同时清除管线对应位置淤泥，并采取软基换填处理。开槽施工时，如遇有淤泥需做软地基处理，依据以往施工经验，将淤泥挖出，采取换填30cm3:7灰土，具体情况会同甲方、监理及审计四方协商决定。
2 施工排水
施工期间做好防雨准备，挖槽后立即进行下一道工序，速战速决，不然不能再进行挖槽。
本工程施工不包含地下水。
3 地下管线、电缆保护
管道施工时，若遇地下管线，开槽前，要会同建设单位结合人工挖槽方法探明地下管线布设情况，对小口径管线，采取槽钢加缆绳固定管道方法；对大口径管线采取选定管线3-5个支撑点将其下方土掏空至施工管线设计标高，再砌筑砖支撑保护管线，最终开挖其它土方，进行管道施工。
4 路基试验段
在进行路基填筑前，先选择地质条件，断面形式均含有代表性地段采取不一样施工方案作为试验段进行填土压实试验。试验路段长度大于100米，具体实施可按以下步骤进行：
（1）替换表性土样做重型击实试验，确定土最好含水量ω和最大干密度ρdmax，并绘制干密度和含水量关系曲线。
（2）依据土干密度和含水量关系曲线控制回填土含水量ω。
（3）确定铺层厚度和碾压遍数。通常可依据压路机械功效及土质情况确定铺层厚度， 通常按松铺厚度30cm进行试验，以确保压实层匀质性。
砂性土需碾压次数少，粘性土需碾压次数多。光轮压路机碾压次数较多，轮胎式压路机次之，振动式压路机和夯击次数最少。
经过试验段铺筑及相关数据检测，写出试验汇报，最终确定土适宜铺筑厚度、松铺系数、压实机械组合方法、所需压实遍数及填土最好含水量等数据，以此作为全路段施工依据。
路堤土方采取水平分层填筑法施工，即根据横断面全宽分层填筑、分层压实，对原地面不平地段，填筑时先填低洼地段，后填通常路段，须保持有一定路拱和纵坡，随时预防雨水聚积，影响填方质量。
依据试验段确定虚铺厚度(20—30cm)，每层土壤用推土机配合平地机找平，随即检验填土含水量，因为强度和稳定性关键是经过压实得以提升，压实度受含水量制约，确保压实时最好含水量才能取得最大干密度，也就是有效地控制含水量后，才能可靠地压实到压实度标准。土含水量控制在高于压实最好含水量碾压是确保正常施工条件，但不能超出最好含水量1%，这时所得效果最好。需要加水宜在取土前一天浇洒在取土坑内表面，使其均匀渗透土中，也可将土运至路堤上后，用水车均匀适量地浇洒在土中，并用拌和设备拌和均匀。
当填土含水量靠近最好含水量时，即可对路基进行压实施工，本工程填土压实采取18吨光轮压路机和18T振动压路机。碾压时先用18吨压路机碾压，再用振动式压路机碾压，根据先两边后中间、先慢后快、先轻后重、先稳后振次序进行碾压。碾压工作由路基边缘向中央进行，通常碾压每次重合15-20cm，约碾压5-8遍，至表面无显著轮迹，且达成压实密度要求为止。路基两侧填土比设计边线宽50cm，碾压成活后修整到设计路宽，以确保路基边缘压实度。碾压时，尤其注意均匀一致，并随时保持土壤湿度，使其含水量靠近该土最好含水量时碾压，不得干压。每层土填压结束后，立即用灌砂法测填土密实度，以确定压实度是否满足检验标准要求。在填土施工中常常检验土壤含水量及密实度，并按要求做好试验统计。
5 材料进场
为确保施工期间该路段施工交通通畅，科学安排用料和进料时间确保任何时候不得堵塞交通，多种材料运至施工地点后尽可能就近堆放，以方便施工。
合理安排地材、水泥等进场时间以降低库存，做到随到随用，库存水泥高度不超出10袋，现场砂、石料堆放整齐。
（三）、关键部位施工方法
1、道路预埋件及管道工程施工方案
1.1基槽开挖
1.1.1测量放线
管道工程开工前，测量人员认真学习复核图纸，根据图纸要求，正确放出管道中线位置，并施放挖槽边线、堆土堆料界线及临时用地范围。
1.1.2挖槽前，认真组织人员学习图纸，进行调查研究，充足了解挖槽段土质、地下水位、地下结构物、沟槽周围地上结构物和施工环境等情况，以合理选择机械，制订必需安全方法，确保施工质量及安全。
1.1.3采取人工配合挖掘机挖槽。挖槽前，技术人员向挖掘机司机具体交底，并设专员指挥，立即测量槽底高程和宽度，预防超挖和亏挖。为确保槽底土壤结构不被扰动和破坏，在机械开挖时，要留20cm左右一层不挖，待人工清除。人工清挖槽底时，要认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受扰动和破坏。（电力过路管管基应扎实）。
1.1.4挖出土方要妥善堆放，下管一侧尽可能不堆土，多出土用车运走。
1.1.5在雨期施工，要尽可能缩短开槽长度，并作好防排水方法。
1.2 给排水管道工程
（1）管道线路测量定位：
a、测量前先复核水准点，符合规范要求。
b、在测量过程中，沿管道线路应设临时水准点，水准点间距小于100m并和原水准点相闭合。施工水准点应按次序编号，并测定对应高程。
c、若管道线路和地下原有构筑物交叉，必需在地面上用标志标明位置。
d、定线测量过程应作好正确统计，并标明全部水准点和连接线。
e、依据图纸和现场交底控制点，进行管道和井位复测，做好中心桩、方向桩固定井位桩验桩、拴点工作，测量高程闭合差要满足规范要求。
f、施工过程中发觉桩钉错位或丢失立即校正或补桩。
（2）、沟槽开挖：
a、依据现场实际情况，开槽以机械开挖人工配合方法进行。
管道槽底部开挖宽度为： B=D+2a+2t+400
式中B—管道槽底部开槽宽度（㎜）；
D—管道结构内缘宽度（㎜）
a—管道一侧工作面宽度（㎜）
T—管道壁厚（㎜）。
多种管径开挖宽度依据上式计算得出。
管道坡度无地下水时按1：0.3开挖，和地下水对应加宽。
b、按设计图纸要求和测量定位中心线，依据沟槽开挖尺寸，撒好灰线。
c、采取机械挖槽时，应向机械司机具体交底，交底内容通常包含挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并应指定专员和司机配合，其配合人员应熟悉机械挖土相关安全操作规程，并和测量人员配合，立即量测槽底高程和宽度及放坡，预防超挖及放陡坡。
d、机械挖槽，应确保槽底土壤结构不被扰动和破坏，开挖时应在设计槽底高程以上保留20㎝左右一层不挖，用人工清底（机挖人清）。
e、人工清挖槽时，应认真控制高程和宽度，并保护槽底土壤结构不受破坏。堆土边缘至槽边距离应依据运输工具而定。
（3）给水管道基础采取砂基础，污水管道基础采取混凝土基础，沟槽底基础材料要采取平板振实而且级配合理，并应和管身和承口外壁均匀接触。
（4）管道安装及接口
A、材料选择
给水管采取球墨铸铁管、混凝土管，污水管管材选择正规厂家生产钢筋混凝土管，所用管材必需符合要求。材料进场必需有质量合格证书、准用证，对每根管材例行检验，发觉有破损、撞残、漏筋要提前修补不合格产品不得使用。
B、下管
①下管要以施工安全、操作方便为标准，合理确定下管方法。
②下管前要对沟槽进行检验，检验沟底有没有杂物，槽基土是否受到扰动，如有扰动，要立即进行处理。检验槽底高程及宽度是否符合质量标准。
③下管前要对管子、管件及闸门等规格、质量，逐件进行检验，合格者方可使用。
④采取人工配合吊车方法进行下管，下管工具和设备必需安全适用。下管时，由经验较丰富工人担任指挥，管子起吊时速度要均匀，回转要平稳，不得忽快忽慢和忽然制动。
⑤场地较狭窄场所无法用吊车下管时，采取人工压绳下管法，依据情况，下管处槽边可斜立方木两根。直径90cm及大于90cm钢筋砼管采取压绳下管法施工时，要开挖马道，并埋设一根管柱以方便下管。
C、安装及接口
①给水管道采取橡胶圈柔性承插接口，污水管管径小于等于800时采取钢筋混凝土承插口，大于1000时采取钢筋混凝土钢承口管；
②内径不一管道，将内径相同者安装在同一井段内
③安装前认真复测管道基础实际高度，并安装坡架，逐节检验管内流水位，稳定后必需再次校核流水位标高，绝对严禁低于下游现象。
④加强施工中测监控。已同视管线，必需通线测量以控制管道中心线和标高。
⑤圆形检验井和管相接处，使管外井两侧刚好和井壁接触
⑥用前必需逐一检验，不得有割裂、损坏、气泡、飞边等缺点。
⑦沿曲线安装时，管口间纵向间隙最小处不得大于5mm，接口转角不得大于相关要求。
D、检验井
①检验井井面标高和设计道路齐平，检验井采取砖砌结构或混凝土结构，检验井定位关键按管线标准横断面和道路桩号结合定位。检验井规格参考图集04S531-5.
②污水检验井在绿化带及人行道上时，井圈、井盖均采取钢纤维混凝土井圈、井盖，在交叉口快速路时用重型可调式球墨铸铁井盖，井框，铸铁型井圈、井盖型式由建设单位确定。
E、闭水试验
①管道铺设和检验井砌筑完成并达成足够强度后，即可在试验段两端检验井内砌置闭水墙堵。
②闭水试验在污水管道回填前进行，并先将管道灌满水浸泡1-2天，方可进行。
③闭水试验水位应为试验段上游管内顶以上2m。如带井闭水，且上游管内顶至检验井高度小于2m时，其水位可至井口为止。
④对渗水时测定时间大于30分钟，通常以1-2小时为宜。
F、管道回填
①管道敷设完成后要立即进行管道隐蔽工程验收，验收合格后，沟槽应立即回填至管顶以上一倍管径高度处。
②沟槽回填应从管道、检验井等构筑物两侧同时对称回填，确保管道及构筑物不产生位移，必需时可采取限位方法。
③从管底基础至管顶以上0.7m范围内，必需采取人工回填，每层回填高度应小于0.2m，严禁用机械推土回填，在管顶以上0.4m范围内不宜扎实机具扎实。
④管顶0.7m以上范围可采取机械从管轴线两侧同时回填，扎实、碾压。
⑤回填时沟槽内应无积水，不得带水回填，不得回填淤泥、有机物及冻土，回填土中不得含有石块、砖等其杂物及硬物体。
⑥沟槽回填时要严格控制管道竖向变形，当管径较大，管顶覆土较厚时，可在管内加撑拌等方法。
⑦在道路部分污水管道回填土要严格按路基压实度要求回填。
1.3雨水管道工程
1.3.1明挖埋管施工技术：
a、管沟开挖
依据现场放线不一样管径工作面宽度合理调整开挖宽度,确保管道安装、抹带接口时施工需要，沟底高程依据测量高程清挖至设计标高，且管沟平顺和路面中线垂直。槽底应扎实平整，不得有碎石、硬块和其它突出物，开挖坡度在无地下水时按1：0.3放坡，遇地下水对应增加坡度。
b、砼垫层浇筑
沟槽清理后，做砂石垫层后浇筑砼垫层。其强度等级为C15，厚度据管径尺寸而定，依据实情况合理调整配合比，垫层必需平整密实（平板振动器振实后人工抹平），压实度必需≥93%。
c、管道铺设接口抹带
非顶管部分采取钢筋混凝土承插口管或钢承口管，采取0型橡胶圈柔性接口连接；顶管施工管道采取钢筋混凝土钢承口管，采取橡胶圈柔性接口连接。
预埋管起、终端管口采取M10水泥砂浆砌MU10砖临时封堵，并用1:2水泥砂浆抹面，厚20mm，不得漏水。
d、管沟回填
管道回填时，沟槽内应无积水，土中不得含有石块、砖及其它杂物。回填用符合要求原土，回填到管径两肋，一次回填高度宜为10～15㎝。管道试压合格后大面积回填土，厚度不应大于30㎝。回填时一定保护好接口，管道两侧必需夯填密实。
e、每道工序施工完成后，必需经现场施工管理人员、监理人员验收合格后方可进行下道工序施工。
1.3.2顶管技术管道施工
本工程局部雨水管道铺设采取土压平衡顶管技术，雨水管道为DN1800mm钢筋砼管，工作井内径7500mm，外径10500mm，逆作拱墙混凝土采取C30，垫层为C15素混凝土。
a、顶管施工工艺选择
依据本工程土质、顶管管径等原因确定采取土压平衡顶管方法施工。机械式（土压平衡）顶管施工是市政管道铺设一项新技术，无需全线降水（仅工作坑位置降水），利用土压平衡顶管机可进行全断面切削,保持土压平衡，对周围土体扰动小，施工时无噪音、无环境污染，经过可编逻辑程序控制器及各类传感器等随时监测施工情况，确定施工参数，使整个施工过程处于受控状态，从而有效控制顶管顶进轴线、转角偏差及地面沉降。土压顶进速度快（平均顶进速度10米/天），适应土质广，依据以上原因，决定采取机械式（土压平衡）进行顶进。
机械式（土压平衡）顶管突出优点：
适用土质范围比较广，如在地下水压力很高，和土层改变范围较大条件下，它全部适用。
经过可编逻辑程序控制器及各类传感器等随时监测施工情况，确定施工参数，使整个施工过程处于受控状态，从而有效控制顶管顶进轴线、转角偏差及地面沉降，控制精度高。
和其它类型顶管比较，机械式（土压平衡）施工时总推力比较小，尤其在粘土层这种表现得更为突出，所以尤其适适用于长距离顶管。
工作坑内作业环境很好，作业比较安全，因为它采取机械掏土，输送弃土，为连续作业，所以进度比较快。
适适用于较大管径顶管。
施工设备投入较少，施工方法简单，技术优异，经济合理。
b、土压平衡顶管工艺步骤
施工工艺步骤为：
测量引点→工作井施工→测量放样→井下导轨机架、液压系统、止水圈等设备安装→地面辅助设施安装→顶管掘进机吊装就位→激光经纬仪安装→掘进机出工作坑→正常顶进→顶管机进接收坑，以下图所表示。

c、土压平衡顶管施工工艺
掘进机被主顶油缸向前推进，掘进机头进入止水圈，穿过土层抵达接收井，电动机提供能量，转动切削刀盘，经过切削刀盘进入土层。挖掘土质、石块等经过转动切削刀盘输送至手推车，然后运输至地面上。在挖掘过程中，采取土压平衡装置来维持水土平衡，以至一直处于主动和被动土压之间，达成消除地面沉降和隆起效果。掘进机完全进入土层以后，吊下第一节顶进管，它被推到掘进机尾套处，和掘进头连接管顶进以后，挖掘终止、液压慢慢收回，另一节管道又吊入井内，套在第一节管道后方，连接在一起，重新顶进，这个过程不停反复，直到全部管道被顶入土层完成，完成一条永久性地下管道。
掘进机在掘进过程中，采取了激光导向控制系统。在工作后方激光经纬仪发出激光束，调整好所需标高及方向位置后，对准掘进机内定位光靶上，激光靶影像被捕捉到机内摄像机影像内，并输送到挖掘系统电脑显示器内。操作者能够依据需要开启在掘进机内置式油缸进行伸缩，为达成纠偏目标，调整切削部分头部上下左右高度。在整个掘进过程中，甚至能够取得控制整个管道水平、垂直向3cm内偏离精度。
当工作井完成以后，经调试完成液压系统，顶管掘进机便经过运输至工地，并安装就位至导轨上，掘进设备还包含，操纵室和遥控台、液压动力站、后方主顶、激光定位装置、减摩剂搅拌注入装置、、其它辅助装置包含起重机，发电机、卡车、电焊机等。
d、顶进施工
、机头入洞
先将洞口处墙壁凿除，洞口处，人工向前挖土500～800 mm，再将机头渐渐推进洞口里，待刀盘全部进洞，调整止水圈位置，使其完全封闭地下水。然后开动顶管机刀盘，待土仓压力升到0.1 MPa时，这时螺旋输送机土压也上升到0.07 MPa左右。掘进机开始入土时，机头外露，只存在轨道对机头摩擦力，机头易发生旋转，故在入土前两米顶进时，顶进速度控制在 5毫米/分钟以下，以防机头整体旋转，并观察机头倾角和旋转改变，立即修正和调整。倾角改变用纠偏千斤顶调正，旋转角大于 ±30度时，可使用刀盘反转调正，顶进 2米以后在机头不旋转情况下可逐步加大顶进速度。机头完全入土后，土仓压力控制在50～80KPa，下第一节混凝土管做反封闭。
、正常顶进
土仓压力设定： 按计算表数值设定，施工时设备自控可确保10%土仓压力：遇有砂层、砂砾石层、下穿道路、离构筑物较近时，土仓压力设定合适加大30%左右，以提升安全系数。
触变泥浆减阻：顶管过程中，须同时注入减阻泥浆，它是降低顶进阻力、提升顶进速度关键一环，减阻泥浆采取膨润土配制而成。膨润土通常要求胶质价在80以上。膨润土进场后，先测定其胶质价，依据胶质价确定配合比。
膨润土泥浆拌和时间通常为20至30分钟。泥浆制备后，须静置二十四小时方可使用，使其充足吸水，膨润成胶体，使用比重计测其比重，掌握在1.15g/cm3为宜。
在机头尾部设置有触变泥浆注浆孔，顶进施工同时注入触变泥浆，以形成原始浆套；每节混凝土管全部有三个注浆孔，顶进过程中，经过注浆孔连续补浆。注浆使用挤压式注浆泵，注浆口压力控制在0.13～0.22 MPa。视储浆池内触变泥浆下降速度及顶镐压力表读数调整注浆压力。
注浆减磨关键点：
选择优质触变泥浆材料，对膨润土取样测试。关键指标为造浆率、失水量和动塑比。
在管子上预埋压浆孔，压浆孔设置要有利于浆套形成。
膨润土贮藏及浆液配制、搅拌、膨胀时间，听取供给商提议但全部必需根据规范进行，使用前必需优异行试验。
压浆方法要以同时注浆为主，补浆为辅。在顶进过程中，要常常检验各推进段桨液形成情况。
注浆设备和管路要可靠，含有足够耐压和良好密封性能。在注浆孔中设置一个单向阀，使浆液管外土不能倒灌
