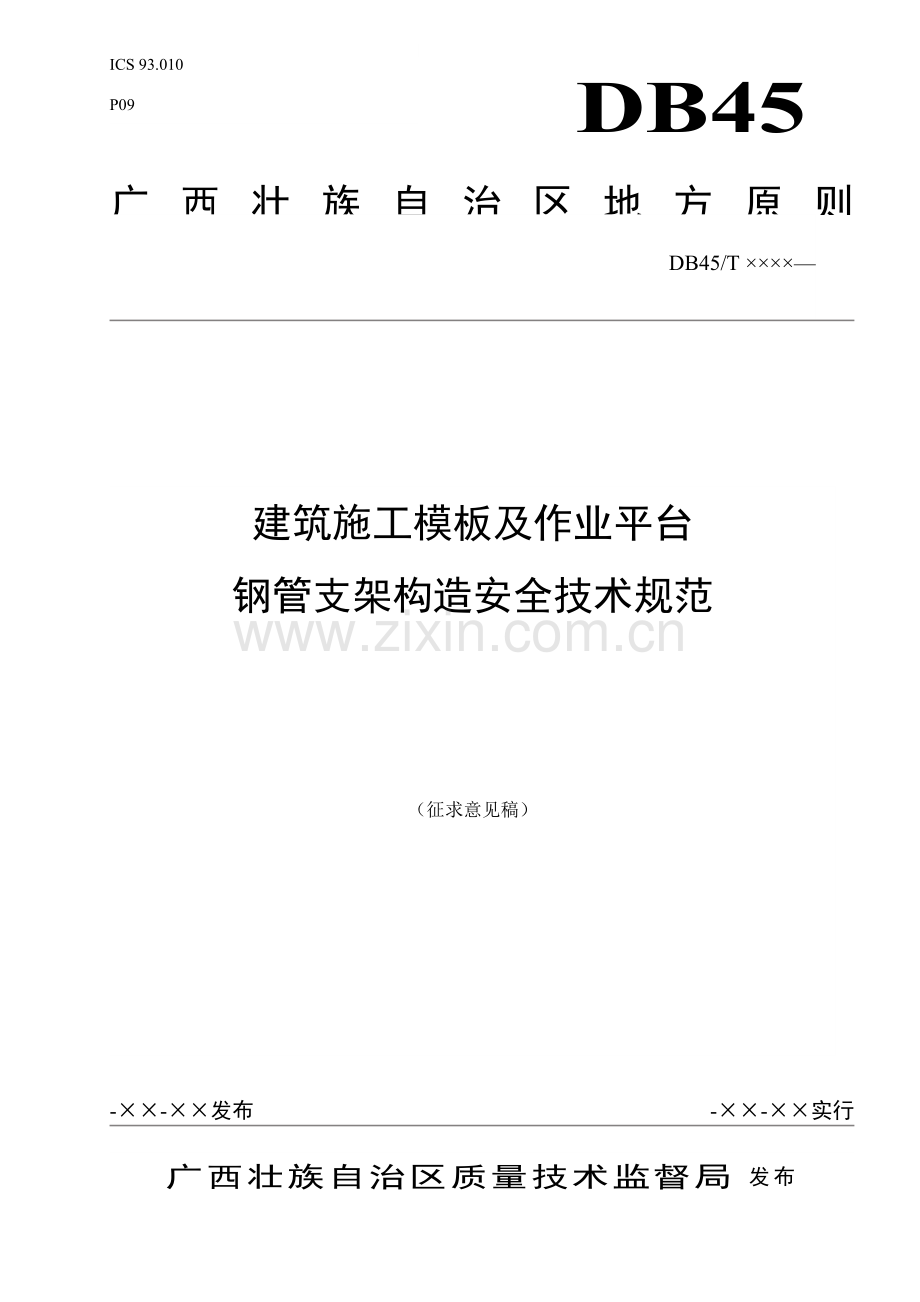

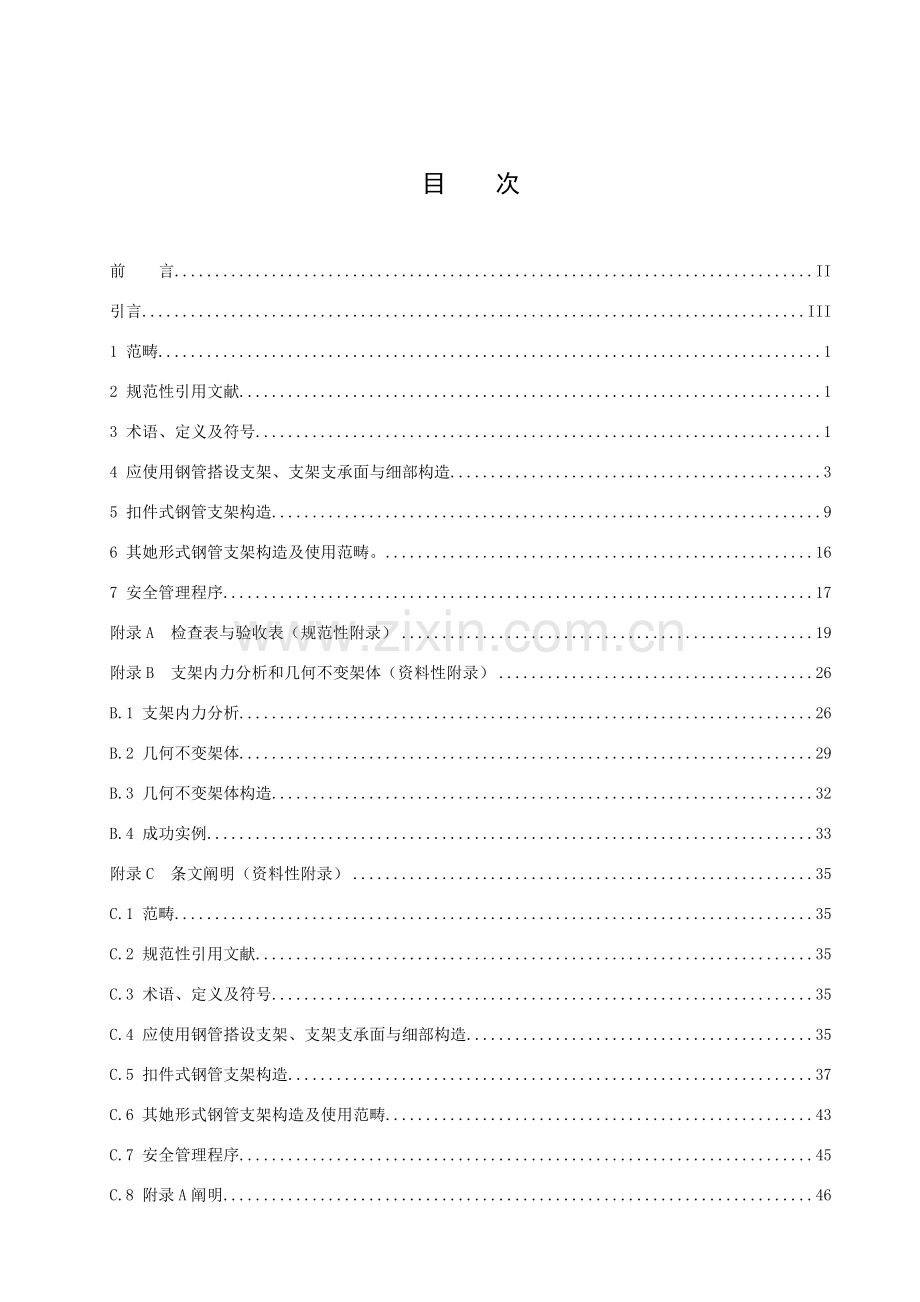

1、广西壮族自治区质量技术监督局 发布-实行-发布建筑施工模板及作业平台钢管支架构造安全技术规范(征求意见稿)DB45/T DB45广西壮族自治区地方原则ICS 93.010P09备案号:目 次前 言II引言III1 范畴12 规范性引用文献13 术语、定义及符号14 应使用钢管搭设支架、支架支承面与细部构造35 扣件式钢管支架构造96 其她形式钢管支架构造及使用范畴。167 安全管理程序17附录A 检查表与验收表(规范性附录)19附录B 支架内力分析和几何不变架体(资料性附录)26B.1 支架内力分析26B.2 几何不变架体29B.3 几何不变架体构造32B.4 成功实例33附录C 条文阐明(资
2、料性附录)35C.1 范畴35C.2 规范性引用文献35C.3 术语、定义及符号35C.4 应使用钢管搭设支架、支架支承面与细部构造35C.5 扣件式钢管支架构造37C.6 其她形式钢管支架构造及使用范畴43C.7 安全管理程序45C.8 附录A阐明46表1 扣件拧紧抽样检查数目及合格鉴定原则11前 言本原则依照GB/T 1.1原则化工作导则 第1某些:原则构造和编写规则进行编写。本原则附录A为规范性附录,附录B、附录C为资料性附录。本原则由广西壮族自治区建设厅提出并归口管理,授权广西壮族自治区建设工程质量安全监督总站负责详细技术内容解释。 本原则起草单位: 广西壮族自治区建设工程质量安全监督
3、总站。本原则参加起草单位: 广西图正建筑工程征询有限责任公司 广西城乡规划设计院广西建筑科学研究设计院广西建工集团第一建筑工程有限责任公司广西建工集团第二建筑工程有限责任公司广西建工集团第五建筑工程有限责任公司广西建设监理有限责任公司南宁市建筑管理处本原则重要起草人员:本原则为初次发布。引言针对近年来全国范畴内建筑施工模板不断崩塌导致大量人员伤亡实际状况,广西壮族自治区建设厅委托广西壮族自治区建设工程质量安全监督总站,会同关于单位制定本原则,以求杜绝施工模板崩塌事故,保证作业人员人身安全。通过对事故案例分析发现,模板崩塌技术因素无非是两点:计算错误或模板支架构造办法失当。对计算问题,本原则解决
4、办法是,由原则制定工作组设定一种数据范畴进行计算,拟定在此范畴内支架安全后,将成果写入原则,凡符合本原则规定条件支架,仅需作荷载计算,无需再作复杂稳定性计算(见附录C,C.5.1.7)。这样做既可避免施工人员计算错误导致发生事故,又可省去既繁琐又重复工作;对支架构造办法问题,原则制定工作组通过进一步理论分析,总结了事故案例教训和广西成功经验(见附录B),以理论结合实际方式提出行之有效支架构造办法写入原则。计算无误加上构造办法得当,只有两者兼备支架才是安全,这应当成为支架设计、搭设、检查、验收所秉承理念。本原则通过广泛征求意见和重复修改后完毕,在执行过程中,请各单位认真总结经验,随时将修改意见和
5、建议函告广西壮族自治区建设工程质量安全监督总站,以便使本原则不断完善(地址:南宁市东葛路30号,邮编:530022)。建筑施工模板及作业平台钢管支架构造安全技术规范1 范畴本原则规定了建筑施工模板和作业平台钢管支架构造术语、应使用钢管搭设支架、支架支承面与细部构造、扣件式钢管支架构造、其她形式钢管支架构造、安全管理程序。本原则合用于新浇混凝土梁板、高架道路等平面或斜面构件模板和施工作业平台钢管支架构造。本原则内容以对扣件式钢管支架规定觉得主。第6章是对其她形式钢管支架规定。本原则仅规定钢管支架构造,不涉及计算。钢管支架构造执行本原则,计算、构配件材质性能及其她可执行现行国家行业原则关于规定。2
6、 规范性引用文献下列文献中条款通过本原则引用而成为本原则条款。凡是注日期引用文献,其随后所有修改单(不涉及勘误内容)或修订版均不合用于本原则,然而,勉励依照本原则达到合同各方研究与否可使用这些文献最新版本。凡是不注日期引用文献,其最新版本合用于本原则。JG 13 门式钢管脚手架JGJ 128 建筑施工门式钢管脚手架安全技术规范JGJ 130 建筑施工扣件式钢管脚手架安全技术规范JGJ 162 建筑施工模板安全技术规范JGJ 166 建筑施工碗扣式钢管脚手架安全技术规范3 术语、定义及符号3.1 术语和定义下列术语和定义合用于本原则。3.1.1高大模板、高大作业平台符合如下条件之一者为高大模板或
7、高大作业平台: 支撑体系高度达到或超过8 m; 跨度达到或超过18 m; 按JGJ 162进行荷载组合之后施工面荷载达到或超过10 kN/m2; 按JGJ 162进行荷载组合之后施工线荷载达到或超过15 kN/m。3.1.2普通模板、普通作业平台除高大模板、高大作业平台之外模板、作业平台。3.1.3钢管支架由钢管、扣件、零配件搭设而成,用于支承新浇混凝土模板或支承作业平台支撑体系,简称支架。3.1.4侧移支架底部不动,上部其她部位在水平方向上所发生位移。支架顶部水平位移称为架顶侧移。3.1.5几何不变架体在正常施工荷载作用下,内部任意两点之间无相对位移支架架体。3.1.6立杆支架中竖向杆件。3
8、.1.7水平杆支架中在水平方向上连接立杆水平杆件。3.1.8步高、步水平杆在竖向上间距称为步高,每一间距称为一步。3.1.9立杆间距沿水平杆方向,相邻立杆之间距离。3.1.10扫天杆支架中最顶层水平杆。3.1.11扫地杆支架中最底层水平杆。3.1.12剪刀撑支架中成对设立交叉斜杆。分为: 纵向竖直剪刀撑; 横向竖直剪刀撑; 水平剪刀撑。3.1.13剪刀撑体系设立在支架内部,由纵向竖直剪刀撑、横向竖直剪刀撑、水平剪刀撑共同构建体系,是从支架内部防止支架发生侧移装置。3.1.14斜撑除剪刀撑外,与立杆、水平杆均斜交杆件。3.1.15扣件采用螺栓紧固扣接连接件。分为: 直角扣件; 旋转扣件; 对接扣
9、件。3.1.16底座设于立杆底部座垫。分为: 固定底座; 可调底座。3.1.17垫板设于底座下宽度不不大于200 mm木板。3.1.18螺栓顶托旋入立杆顶端,可以调节高度配件。3.1.19外连装置使支架与建筑物连结,将支架中水平内力传至建筑物,是从外部防止支架发生侧移装置。分为: 抱柱装置; 连墙装置; 连板装置; 保险装置。3.1.20格构框架体系支架内沿支架纵横两向,由格构柱、格构梁构成框架体系。3.2 符号下列符号合用于本原则。支架高度;支架中危险区域;步高;沿支架纵向立杆间距;沿支架横向立杆间距。4 应使用钢管搭设支架、支架支承面与细部构造4.1 应使用钢管搭设支架4.1.1 当支架高
10、度超过4 m时,应使用钢管搭设。4.2 支架支承面4.2.1 支架支承面为地面时,场地应平整,排水应畅通,地面不应发生沉陷。地基承载力应按JGJ 162规定进行验算。1. 验算后符合规定,可以依照如下状况放置立杆:a) 搭设普通作业平台支架,可在地基上铺垫板后放置立杆,立杆下应设立底座。b) 搭设高大作业平台支架、普通模板支架和高大模板支架,应浇捣120 mm150 mm厚C10混凝土支承面后再放置立杆。2 验算后不符合规定,可以依照支架荷重和场地状况选取如下办法之一进行解决:a) 进行地基解决后按本条第1款解决。b) 先按施工图完毕地面混凝土工程,再搭设支架。4.2.2 支架支承面为楼面或屋
11、面时,应符合如下规定:搭设普通模板支架或高大模板支架,支承面下应加支顶,应依照实际荷重对该支承面进行构造验算,以拟定实际需要支顶层数,但至少支顶1层。搭设高大作业平台支架,应依照实际荷重对该支承面进行构造验算,以拟定与否需要对支承面进行支顶和需支顶层数。4.2.3 高大模板支架和高大作业平台支架立杆下宜设立底座。4.3 细部构造4.3.1 扫天杆、扫地杆扫天杆应尽量贴近模板底,扫地杆位于支承面以上200 mm处,如图1所示:图1 扫天杆、扫地杆4.3.2 剪刀撑剪刀撑倾角为4560(宜优先采用45),跨越57条立杆,如图2所示:图2 剪刀撑剪刀撑分为竖直剪刀撑和水平剪刀撑。1 竖直剪刀撑。分为
12、: 纵向竖直剪刀撑,在竖直面上沿支架纵向全高全长设立; 横向竖直剪刀撑,在竖直面上沿支架横向全高全长设立。竖直剪刀撑应与每一条与其相交立杆扣接。2 水平剪刀撑 。沿水平面全平面设立,并与每一条与其相交立杆扣接,不能与立杆扣接之处应与水平杆扣接。4.3.3 扣件式钢管支架杆件接长杆件接长分为搭接和对接: 搭接。搭接长度不应不大于700 mm,用3个旋转扣件扣接,搭接杆件伸出扣件盖板边沿长度不应不大于100 mm。如图3A所示。 对接。对接两杆杆轴在同一条直线上。如图3B所示。A 搭接 B 对接图3 杆件接长4.3.4 抱柱装置使支架与建筑物柱连结装置,如图4所示。A 与一柱连结抱柱 B 与多柱连
13、结抱柱图4 抱柱装置4.3.5 连墙装置使支架与建筑物混凝土墙连结装置,如图5所示。图5 连墙装置(平面图)4.3.6 连板装置使支架与建筑物楼面板、屋面板连结装置,如图6所示。图6 连板装置4.3.7 保险装置在无法采用抱柱装置、连墙装置、连板装置与建筑物连结之处,为防止架顶侧移所设立装置,如图7、图8所示。钢丝绳适度收紧,但不可对立杆施力过大,以免立杆向架内侧移。图7 在一处设立保险装置(平面图)图8 在多处设立保险装置(平面图)4.3.8 格构柱由支架中4条或多条立杆围成矩形截面柱。柱4个侧面设之字斜撑,之字斜撑与构成柱立杆扣接;每步高设2道水平短剪刀撑,水平短剪刀撑与柱角立杆扣接。如图
14、9、图10所示。 11图9 4条立杆围成格构柱22图10 多条立杆围成格构柱4.3.9 格构梁由支架中4条或多条水平杆围成矩形截面梁。梁4个侧面设之字斜撑,之字斜撑与构成梁水平杆扣接;沿梁长方向每或每设1道与梁垂直竖直短剪刀撑,竖直短剪刀撑与构成梁水平杆扣接,短剪刀撑位置在立杆附近200 mm以内,如图11所示。格构梁支座是格构柱。 11 4条水平杆围成格构梁 22 多条水平杆围成格构梁图11 格构梁5 扣件式钢管支架构造5.1 普通规定5.1.1 所用钢管,壁厚最小值不应不大于3.0 mm。5.1.2 支架内部应按本章各节规定设立剪刀撑体系,以保证支架整体成为几何不变体,从支架内部防止支架发
15、生侧移。5.1.3 支架应按本章各节规定设立外连装置与建筑物连结,从外部防止支架发生侧移。5.1.4 杆件接长按如下规定进行。1 水平杆接长:所有支架扫天杆、以及在扫天杆往下h范畴内和危险区域范畴内(见5.3.4条、5.4.2条)水平杆采用搭接接长,禁止对接;2 剪刀撑采用搭接接长;3 立杆应采用对接接长,相邻两立杆接头不应在同一步高内。5.1.5 支承楼面板、屋面板立杆,其间距应与支承梁立杆间距成倍数关系。5.1.6 截面高度达到或超过1.2 m梁,其底模下支承立杆应不少于2排。5.1.7 在按本原则规定设立剪刀撑体系和外连装置,遵守本原则杆件接长规则前提下,分别满足如下第1款所有条件或第2
16、款所有条件,可以不做立杆稳定性计算。1 高度不超过40m、步高不超过1.5m支架:a) 按JGJ 162式5.2.514进行荷载组合后(见附录C,C.5.1.7条),荷载在单立杆截面上所产生轴向内力 ;b) 支架搭设高度 ;c) 水平杆步高 ;d) 立杆间距 ,;e) 搭设地点在广西壮族自治区行政区域内除海岛以外地区。2 高度不超过8m、步高不超过1.6m支架:a) 按JGJ 162式5.2.514进行荷载组合后,荷载在单立杆截面上所产生轴向内力 ;b) 支架搭设高度;c) 水平杆步高 d) 立杆间距 ,;e) 搭设地点在广西壮族自治区行政区域内除海岛以外地区。5.1.8 不满足5.1.7条所
17、列第1款所有条件或第2款所有条件,应做立杆稳定性计算,经计算拟定立杆间距和水平杆步高。计算可按JGJ 162规定进行。5.1.9 水平杆布置按如下规定进行。1 步高按5.1.7或5.1.8拟定,但不得超过本章各节规定;2 水平杆应纵横两向布置,每步高上纵横两向均不应缺杆;3 支架内应有扫天杆、扫地杆,并且纵横两向均不应缺杆。5.1.10 从楼面挑出型钢梁作上层支架立杆支座时,应对型钢梁和锚固件进行计算(含强度、稳定性和抗倾覆计算)、对支承梁楼面构造构件进行强度验算。型钢梁搁置在楼面上长度与挑出长度之比应2(如有可靠抗倾覆办法,此比值可恰当减小),型钢梁与楼面接触某些首尾两端均应与楼面有可靠锚固
18、。在立杆支承点上,型钢梁应有可靠限位装置,以保证立杆在型钢梁上不发生滑移。禁止用钢管代替型钢作悬挑梁使用。5.1.11 可调底座、螺旋顶托伸出长度不应超过300 mm。5.1.12 扣件螺栓拧紧力矩不应不大于40N.m,不应不不大于65 N.m。安装完毕后扣件螺栓应采用力矩扳手抽样检查。抽样部位及规定为:1 抽样检查应所有合格部位。在扫天杆位置及从扫天杆往下一种步高h范畴内,按随机分布原则抽10个扣件检查所有合格。2 容许浮现不合格点部位。除扫天杆及扫天杆往下一种步高h范畴之外,别的部位容许浮现不合格点。在该范畴内抽样时,应在危险区域HD范畴内抽取总抽样数80,HD范畴外抽取20,抽样数量及容
19、许不合格数量见表1。第一次抽样检查不合格, 应对全支架扣件重新拧紧,拧紧后进行第二次抽样检查,直至达到表1规定。表1 扣件拧紧抽样检查数目及合格鉴定原则抽样部位安装扣件数量(个)抽检数量(个)容许不合格数(个)附注扫天杆位置及扫天杆往下一步高h范畴内不限100如扣件安装数量超过3 200个,抽样数量应增长。别的部位5090911501512802815005011200120132005813203250011235在HD范畴内抽80%,HD范畴外抽20%。如扣件安装数量超过3 200个,抽样数量应增长。5.1.13 支架高宽比宜不大于或等于1.5。当高宽比不不大于1.5时可采用增长外连装置数
20、量和扩大外连装置设立范畴、扩大支架下部尺寸等做法或采用其她构造办法。5.2 普通作业平台支架和普通模板支架5.2.1 水平杆最大步高:1 普通作业平台支架,;2 普通模板支架,。5.2.2 立杆最大间距:1 普通作业平台支架,;2 普通模板支架,。5.2.3 剪刀撑体系设立:1 支架周边应设立竖直剪刀撑,全高全长全立面设立;2 扫天杆位置应设立水平剪刀撑,全平面设立;3 支架内部应分别设立纵横两向竖直剪刀撑,间距为:沿支架纵向每设一道,沿支架横向每设一道。每道竖直剪刀撑均为全高全长设立;4 支架内部应设立水平剪刀撑,位置为:从扫天杆开始并往下每设一道,每道水平剪刀撑均为全平面设立。剪刀撑体系如
21、图12所示。11图12 普通作业平台支架和普通模板支架剪刀撑体系平面布置图5.2.4 外连装置设立。1 抱柱装置。在可以与支架连结每条构造柱上设立:a) 沿柱高每楼层至少设1道。楼层高于4 m,按每设1道;b) 普通作业平台支架、普通模板支架,在扫天杆位置设1道;c) 普通模板支架,在扫天杆位置及扫天杆往下一种步高位置上各设1道。2 连墙装置。在可以与支架连结每幅混凝土墙上设立(禁止在砌体墙上设立):a) 竖直方向上设立位置同本条第1款抱柱装置位置;b) 水平方向上,连结点间距S1(见图5)等于竖直剪刀撑间距,连结点应设在竖直剪刀撑平面内水平杆上。3 连板装置。在可以与支架连结每层楼面板和屋面
22、板上设立,连结点间距S2(见图6)等于竖直剪刀撑间距,连结点应设在竖直剪刀撑平面内水平杆上。4 保险装置。在无法采用以上3种办法与建筑物连结之处设立,可依照实际状况设立1道或2道。设立位置为,第1道设在扫天杆位置,第2道设在扫天杆下方处。当连墙装置和连板装置在位置上重叠时,可任选其中一种设立。5.3 高大作业平台支架和高大模板支架、重荷载高大作业平台支架和高大模板支架5.3.1 高大作业平台支架和高大模板支架、重荷载高大作业平台支架和高大模板支架构造除应符合5.1节普通规定外,尚应符合本节规定。5.3.2 水平杆最大步高。5.3.3 立杆最大间距:1 高大作业平台支架,;2 高大模板支架,。5
23、.3.4 支架中危险区域应采用加强办法。从扫天杆位置往下HD区域为危险区域:1 当,2 当,并;3 当,并; 4 当,并;5 当,并;6 当,并;7 当,并。5.3.5 剪刀撑体系应按如下规定设立。1 支架周边应设立竖直剪刀撑,全高全长全立面设立。2 扫天杆、扫地杆位置应设立水平剪刀撑,全平面设立。3 支架内部应分别设立纵横双向竖直剪刀撑,间距为:a) 高大作业平台支架,沿支架纵向每设1道,沿支架横向每设1道。每道竖直剪刀撑均为全高全长设立;b) 高大模板支架,沿支架纵向每设1道,沿支架横向每设1道。每道竖直剪刀撑均为全高全长设立。4 支架内部应设立水平剪刀撑,位置为:从危险区域加密最下一道水
24、平剪刀撑往下每设1道。每道水平剪刀撑均为全平面设立。5 危险区域加密水平剪刀撑办法:a) (或重荷载高大模板支架和高大作业平台支架)。扫天杆位置设1道,往下再设1道,间距为,即支架顶部设立2道加密水平剪刀撑;b) 。扫天杆位置设1道,往下再设2道,间距为,即支架顶部设立3道加密水平剪刀撑;c) 。扫天杆位置设1道,往下再设2道,间距为,即支架顶部设立3道加密水平剪刀撑。剪刀撑体系如图13所示。11图13 高大作业平台支架和高大模板支架剪刀撑体系平面布置图5.3.6 外连装置应按如下规定设立。1 抱柱装置。在可以与支架连结每条构造柱上设立:a) 在危险区域HD范畴以内沿柱高,每步水平杆均抱柱;b
25、) 在危险区域HD范畴以外沿柱高,每楼层至少设1道。楼层高于4m,按每设1道。2 连墙装置。在可以与支架连结每幅混凝土墙上设立(禁止在砌体墙上设立):a) 竖直方向上,在水平剪刀撑位置设立;b) 水平方向上,连结点间距S1(见图5)等于竖直剪刀撑间距,连结点应设在竖直剪刀撑平面内水平杆上。3 连板装置。在可以与支架连结每层楼面板和屋面板上设立,连结点间距S2(见图6)等于竖直剪刀撑间距,连结点应设在竖直剪刀撑平面内水平杆上。4 保险装置。在无法采用以上3种办法与建筑物连结之处设立,可依照实际状况设立1道至3道。设立位置为,第1道设在架顶第一道水平剪刀撑位置(扫天杆位置),第2道、第3道依次设在
26、架顶往下第二道、第三道水平剪刀撑位置。其中:a) 支架至少设2道;b) 支架至少设3道。当连墙装置和连板装置在位置上重叠时,可任选其中一种设立。5.4 高大作业平台支架和高大模板支架5.4.1 高大作业平台支架和高大模板支架构造除应符合5.1节和5.3节规定外,尚应符合本节规定。5.4.2 支架中危险区域应采用加强办法。从扫天杆位置往下HD区域为危险区域:1 当,并;2 当,。危险区域HD范畴内加强办法同5.3.5条和5.3.6条。5.4.3 应按JGJ 162规定进行立杆稳定性计算。5.4.4 支架内应按如下规定设立格构框架体系:1 格构柱设立间距约为每6 m,沿支架纵横两向设立,形成格构柱
27、网。最外侧格构柱边沿离支架最外侧立杆距离(或);2 格构梁设在格构柱上,在竖直方向上持续设立,间距约为每6 m,沿支架纵横两向设立,与格构柱共同形成双向框架。最底层格构梁在扫地杆位置,最顶层格构梁在建筑物梁底下方位置。各层格构梁在同一平面上设立。3 所有格构梁两侧各设立竖直剪刀撑,满布由格构柱和格构梁所包围方框。格构框架体系如图14所示。 11(纵向竖直剪刀撑未示出)图14 格构框架体系平面布置图(水平剪刀撑未示出)6 其她形式钢管支架构造及使用范畴。6.1 碗扣式钢管支架6.1.1 材质应符合JGJ 166规定,计算执行JGJ 166规定。6.1.2 剪刀撑体系设立、外连装置设立、格构框架体
28、系设立、危险区域范畴及加强办法执行本原则规定(支架顶部加密水平剪刀撑做法按本原则,其她部位水平剪刀撑间距按JGJ 166规定)。其她构造办法执行JGJ 166规定。6.1.3 碗扣式钢管支架可用作所有作业平台支架及模板支架。6.2 门式钢管支架6.2.1 材质应符合JG 13和JGJ 128规定,计算及构造办法执行JGJ 128规定。6.2.2 禁止在支架中省略剪刀撑、水平架、水平加固杆。6.2.3 禁止以角钢或扁钢代替钢管充当交叉支撑。6.2.4 交叉支撑不应松动。6.2.5 门式钢管支架可用作普通作业平台支架和普通模板支架,超过此范畴不应使用。高大作业平台和高大模板支架禁用。6.3 插销式
29、钢管支架6.3.1 禁止使用插销式钢管支架作为作业平台支架和模板支架。7 安全管理程序7.1 普通作业平台支架和普通模板支架安全管理程序。7.1.1 安全管理应按如下7道程序进行。1 编制方案搭设前由施工公司编制专项施工方案。2 审查方案施工公司、项目监理机构分别对专项施工方案进行审查。3 批准方案审查成果符合规定,分别送施工公司质量(技术)部门负责人或安全生产管理部门负责人签字批准、送项目总监理工程师签字批准。 经批准专项施工方案应存档。4 技术交底由施工公司工程项目部技术负责人就关于构造规定技术细节和安全施工技术规定,向施工作业班组作业人员作出详细技术交底。技术交底应有记录,技术交底记录应
30、由交底人和接受交底人签字确认后存档。5 执行方案项目经理应对专项施工方案实行负责,支架搭设应严格按照经批准专项施工方案进行,不容许随意修改。6 检查监控支架搭设过程中,施工单位和项目监理机构应进行检查监控,发现错误应当纠正。检查监控应使用附录A表A.1或表A.2。检查记录应存档。7 整架验收支架搭设完毕后,由施工公司工程项目部、监理公司现场监理机构共同验收。验收不合格整治后再验收;验收合格,由作业班长、工程项目部专职安全员、工程项目部技术负责人、项目经理、监理工程师和总监理工程师签字后,交付下道工序安装作业平台或安装模板。验收应使用附录A表A.3。验收记录应存档。7.2 高大作业平台支架和高大
31、模板支架安全管理程序。7.2.1 安全管理应按如下9道程序进行。1 编制方案搭设前由施工公司编制专项施工方案。2 初审方案由施工公司和现场监理机构对专项施工方案进行初审。通过初审专项施工方案经项目经理、施工公司技术负责人、监理工程师和项目总监理工程师分别签字后送专家论证。3 专家论证 由施工公司组织不少于5人专家组,对专项施工方案进行论证审查。专家组应提出论证审查报告。论证审查报告应存档。4 修改方案依照专家组论证审查意见,由施工公司对专项施工方案进行修改完善。修改后方案由负责修改部门负责人审查后报请批准。5 批准方案修改后专项施工方案分别送施工公司(法人单位)技术负责人批准,送项目总监理工程
32、师批准。经批准专项施工方案应存档。6 技术交底由施工公司工程项目部技术负责人就关于构造规定技术细节和安全施工技术规定,向施工作业班组作业人员作出详细技术交底。技术交底应有记录,技术交底记录应由交底人和接受交底人签字确认后存档。7 执行方案项目经理应对专项施工方案实行负责,支架搭设应严格按照经批准专项施工方案进行,不容许随意修改。8 检查监控支架搭设过程中,施工单位和项目监理机构应进行检查监控,发现错误应当纠正。检查监控应使用附录A表A.4或表A.5。检查记录应存档。9 整架验收支架搭设完毕后,由施工公司(法人单位)质量(技术)部门或安所有门、施工公司工程项目部、监理公司现场监理机构共同验收。验
33、收不合格整治后再验收;验收合格由作业班长、工程项目部专职安全员、工程项目部技术负责人、项目经理、施工公司质量(技术)部门或安所有门人员、方案编制人、方案审查人、监理工程师和总监理工程师签字后,交付下道工序安装作业平台或安装模板。 验收应使用附录A表A.6。验收记录应存档。附录A(规范性附录)检查表与验收表表A.1 普通作业平台支架安全要点检查表 工程名称支架材质钢管施工单位监理单位资 料 检 查有专项施工方案审查方案施工公司内部关于部门审查批准方案经施工公司内部关于部门负责人批准有计算书(纵横两向立杆间距、步高取值,立杆稳定计算或可以不计算阐明)经总监理工程师批准项目监理机构审查有技术交底记录
34、现 场 检 查保证支架内部稳固办法设立纵横两向扫地杆,且纵横两向均不缺杆外连装置设立扫天杆位置、每楼层(或沿柱高每4 m)设抱柱装置沿立杆每步均设立纵横水平杆且纵横两向均不缺杆设立纵横两向扫天杆,扫天杆位置有水平剪刀撑竖直方向沿纵向全高全长从两端开始每4.5 m设一道剪刀撑剪刀撑倾角4560,跨越57条杆每楼层设连板装置竖直方向沿横向全高全长从两端开始每4.5 m设一道剪刀撑连墙装置在竖直方向上位置同抱柱装置(禁止在砌体上设立)水平方向沿全平面从扫天杆往下每4.5m设一道剪刀撑在无法采用以上3种办法处设保险装置立杆支承支于地面时,有垫板。支承面解决符合规定建筑物悬挑某些作业平台支 架立杆支在地
35、面上有垫板,支承面解决符合规定从楼面挑出型钢梁作上层悬挑作业平台立杆支座,型钢梁搁置在楼板上长度与挑出长度之比2,型钢梁与楼面接触某些首尾两端均与楼板有可靠锚固。型钢梁限位装置能保证立杆不滑移可调底座或螺栓顶托伸出长度不不不大于300 mm禁止事项禁止用钢管代替型钢梁从楼层挑出作为立杆支座水平杆在禁止区域内,禁止对接禁止用钢管从外脚手架上伸出斜支悬挑作业平台禁止用木杆接长作立杆禁止使用叠层搭设支撑体系其他立杆间距、水平杆步高符合规定扣件螺栓拧紧符合规定检查结论1、通过 2、整治 3、停止搭设整治或停止范畴如下:检查单位:施工 监理检查人: 年 月 日注:普通作业平台是指除高大作业平台之外作业平
36、台。表A.2 普通模板支架安全要点检查表 工程名称支架材质钢管施工单位监理单位资 料 检 查有专项施工方案审查方案施工公司内部关于部门审查批准方案经施工公司内部关于部门负责人批准有计算书(纵横两向立杆间距、步高取值,立杆稳定计算或可以不计算阐明)经总监理工程师批准项目监理机构审查有技术交底记录现 场 检 查保证支架内部稳固办法设立纵横两向扫地杆,且纵横两向均不缺杆外连装置设立扫天杆位置、每楼层(或沿柱高每4 m)设抱柱装置。H6 m,扫天杆往下h处抱柱沿立杆每步均设立纵横水平杆且纵横两向均不缺杆设立纵横两向扫天杆,扫天杆位置有水平剪刀撑竖直方向沿纵向全高全长从两端开始每4.5 m设一道剪刀撑剪
37、刀撑倾角4560,跨越57条杆每楼层设连板装置竖直方向沿横向全高全长从两端开始每4.5 m设一道剪刀撑连墙装置在竖直方向上位置同抱柱装置(禁止在砌体上设立)水平方向沿全平面从扫天杆往下每4.5 m设一道剪刀撑。在无法采用以上3种办法处设保险装置立杆支承支于地面时,须在混凝土地面上支立杆。支承面解决符合规定建筑物悬挑某些模板支架立杆支在混凝土地面上,支承面解决符合规定支于楼面时,楼面下至少加一层支顶从楼面挑出型钢梁作上层悬挑模板立杆支座,型钢梁搁置在楼板上长度与挑出长度之比2,型钢梁与楼面接触某些首尾两端均与楼板有可靠锚固。型钢梁限位装置能保证立杆不滑移可调底座或螺栓顶托伸出长度不不不大于300
38、 mm禁止事项支承梁立杆必要对接,禁止搭接水平杆在禁止区域内,禁止对接禁止用钢管代替型钢梁从楼层挑出作为立杆支座禁止用钢管从外脚手架上伸出斜支悬挑模板禁止用木杆接长作立杆禁止使用叠层搭设支撑体系其他立杆间距、水平杆步高符合规定截面高度12m及以上梁,支承立杆不少于2排扣件螺栓拧紧符合规定检查结论1、通过 2、整治 3、停止搭设整治或停止范畴如下:检查单位:施工 监理检查人: 年 月 日注:普通模板是指除高大模板之外模板。表A.3 普通模板支架、普通作业平台支架整架验收记录类别:普通模板支架 普通作业平台支架 验收日期: 年 月 日工程名称: 验收部位:轴验收内容实测值12345678910平均
39、值方案值立杆间距横距纵距水平杆步高每道纵向竖直剪刀撑间距每道横向竖直剪刀撑间距每道水平剪刀撑间距架顶部位加强办法H6 m模板支架扫天杆如下h处加一道抱柱装置: 保险装置:外连装置设立状况抱柱: 连板: 连墙:支承面为地面解决状况支承面为楼层支顶状况水平杆缺失状况扫地杆缺失状况扫天杆缺失状况扫天杆位置设立水平剪刀撑状况扣件螺栓拧紧状况截面高度12m及以上梁,支承立杆不少于2排禁止对接区内,水平杆搭接状况负责人验 收意 见架子班长签名:意见:合格( )不合格( )安全员签名:意见:合格( )不合格( )项目部技术负责人签名:意见:合格( )不合格( )监理工程师签名:意见:合格( )不合格( )验
40、收结论项目经理签名:结论:合格( )不合格( )项目总监理工程师签名:结论:合格( )不合格( )表A.4 高大作业平台支架安全要点检查表 工程名称支架材质钢管施工单位监理单位资 料 检 查有专项施工方案不少于5人专家组论证专项施工方案并出具论证意见论证后经修改方案经施工公司技术负责人批准有计算书(纵横两向立杆间距、步高取值,立杆稳定计算或可以不计算阐明)经总监理工程师批准有技术交底记录现 场 检 查保证支架内部稳固办法设立纵横两向扫地杆,扫地杆位置有水平剪刀撑外连装置设立扫天杆位置、每楼层(或沿柱高每4 m)设抱柱装置,危险区域每步高设抱柱装置沿立杆每步均设立纵横水平杆且纵横两向均不缺杆设立纵横两向扫天杆,扫天杆位置有水平剪刀撑竖直方向沿纵向全高全长从两端开始每4.5 m设一道剪刀撑剪刀撑倾角4560,跨越57条杆每楼层设连板装置竖直方向沿横向
