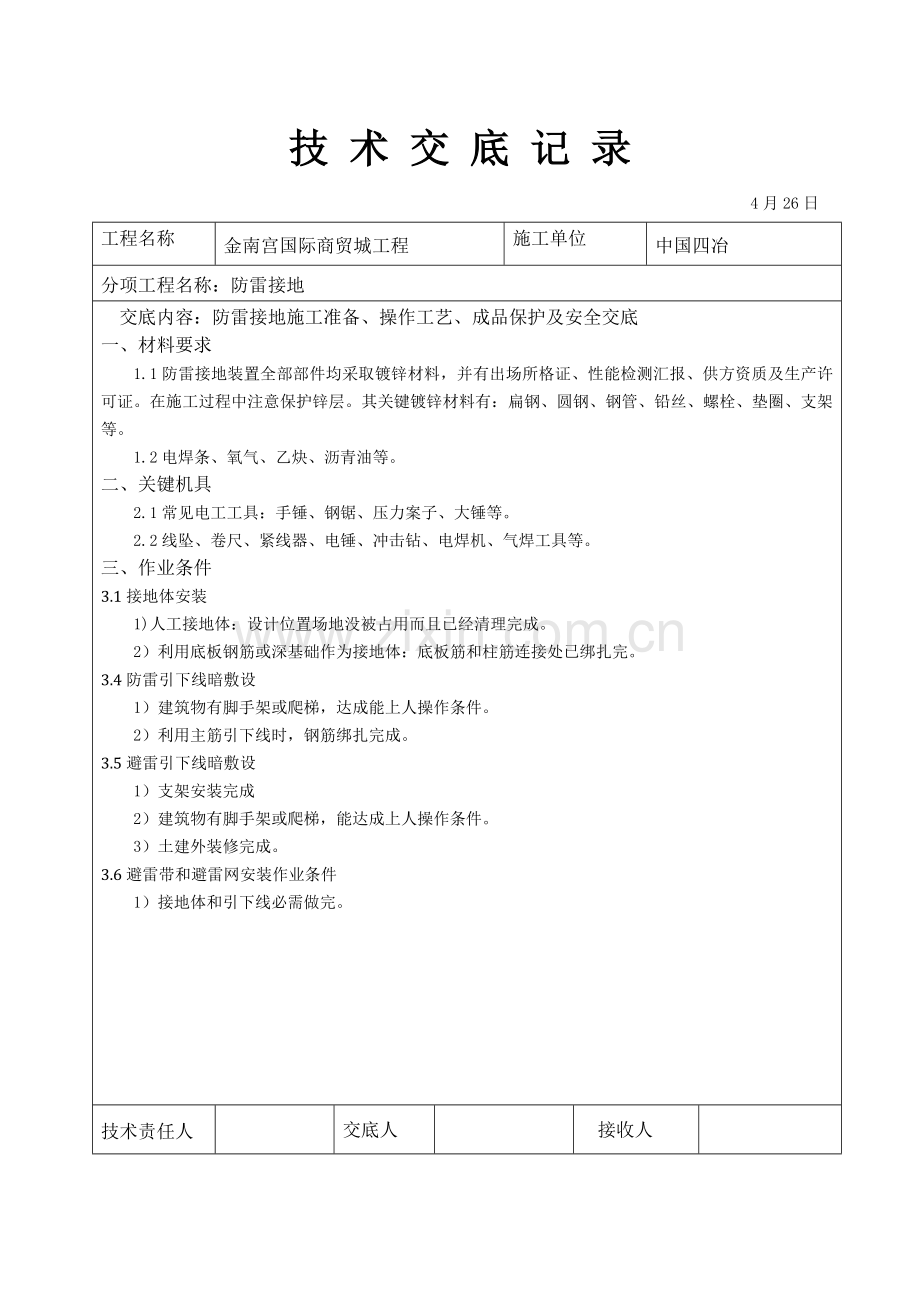

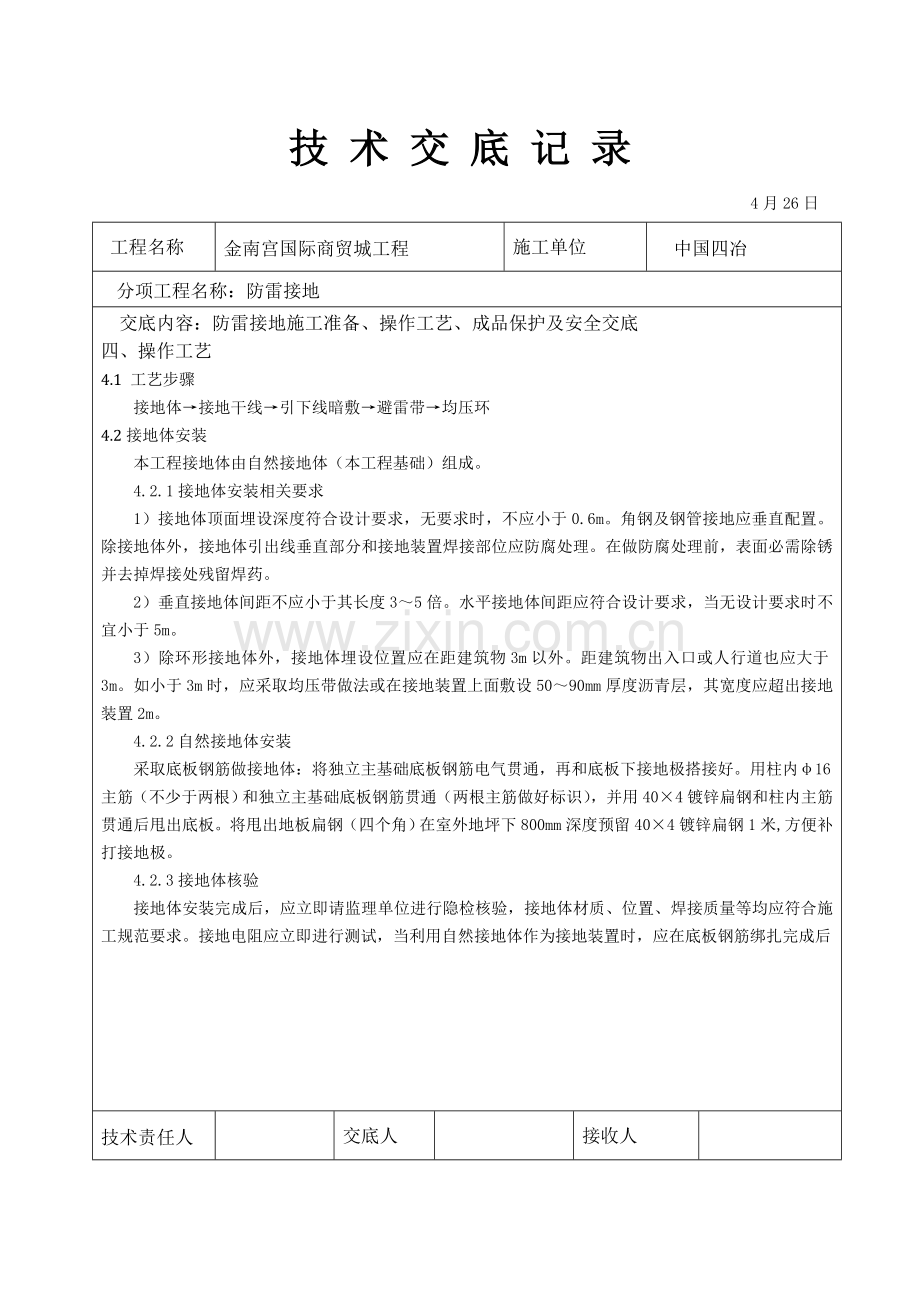

技 术 交 底 记 录 4月26日工程名称金南宫国际商贸城工程施工单位中国四冶分项工程名称：防雷接地交底内容：防雷接地施工准备、操作工艺、成品保护及安全交底一、材料要求1.1防雷接地装置全部部件均采取镀锌材料，并有出场所格证、性能检测汇报、供方资质及生产许可证。在施工过程中注意保护锌层。其关键镀锌材料有：扁钢、圆钢、钢管、铅丝、螺栓、垫圈、支架等。1.2电焊条、氧气、乙炔、沥青油等。二、关键机具2.1常见电工工具：手锤、钢锯、压力案子、大锤等。2.2线坠、卷尺、紧线器、电锤、冲击钻、电焊机、气焊工具等。三、作业条件3.1接地体安装1)人工接地体：设计位置场地没被占用而且已经清理完成。2）利用底板钢筋或深基础作为接地体：底板筋和柱筋连接处已绑扎完。3.4防雷引下线暗敷设1）建筑物有脚手架或爬梯，达成能上人操作条件。2）利用主筋引下线时，钢筋绑扎完成。3.5避雷引下线暗敷设1）支架安装完成2）建筑物有脚手架或爬梯，能达成上人操作条件。3）土建外装修完成。3.6避雷带和避雷网安装作业条件1）接地体和引下线必需做完。技术责任人交底人接收人技 术 交 底 记 录 4月26日工程名称金南宫国际商贸城工程施工单位中国四冶分项工程名称：防雷接地交底内容：防雷接地施工准备、操作工艺、成品保护及安全交底四、操作工艺4.1 工艺步骤接地体接地干线引下线暗敷避雷带均压环4.2接地体安装本工程接地体由自然接地体（本工程基础）组成。4.2.1接地体安装相关要求1）接地体顶面埋设深度符合设计要求，无要求时，不应小于0.6m。角钢及钢管接地应垂直配置。除接地体外，接地体引出线垂直部分和接地装置焊接部位应防腐处理。在做防腐处理前，表面必需除锈并去掉焊接处残留焊药。2）垂直接地体间距不应小于其长度35倍。水平接地体间距应符合设计要求，当无设计要求时不宜小于5m。3）除环形接地体外，接地体埋设位置应在距建筑物3m以外。距建筑物出入口或人行道也应大于3m。如小于3m时，应采取均压带做法或在接地装置上面敷设5090mm厚度沥青层，其宽度应超出接地装置2m。4.2.2自然接地体安装采取底板钢筋做接地体：将独立主基础底板钢筋电气贯通，再和底板下接地极搭接好。用柱内16主筋（不少于两根）和独立主基础底板钢筋贯通（两根主筋做好标识），并用404镀锌扁钢和柱内主筋贯通后甩出底板。将甩出地板扁钢（四个角）在室外地坪下800mm深度预留404镀锌扁钢1米,方便补打接地极。4.2.3接地体核验接地体安装完成后，应立即请监理单位进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求。接地电阻应立即进行测试，当利用自然接地体作为接地装置时，应在底板钢筋绑扎完成后技术责任人交底人接收人技 术 交 底 记 录 4月26日工程名称工金南宫国际商贸城程施工单位中国四冶分项工程名称：防雷接地交底内容：防雷接地施工准备、操作工艺、成品保护及安全交底进行测试。接地电阻测试应形成统计。4.3接地干线安装4.3.1接地干线安装相关要求1）接地干线在穿过墙壁、楼板和地坪处应加装钢管或其它坚固保护套。在跨越建筑物伸缩缝、沉降缝处应设置赔偿器，赔偿器能够用接地线本身完成弧状替换。2）接地干线应设有测量接地电阻而预备断接卡子。通常采取暗盒装入，同时加装盒盖并设有接地标识。3）接地干线应在不一样两点或两点以上和接地网想连接，不得在同一个接地线中串联多个需要接地电气装置。4.3.2接地干线明敷时相关要求1）应便于检验2）敷设位置不应妨碍设备拆卸和检修。3）支持件间距离，在水平直线部分应为0.51.5m，垂直部分应为1.53m，弯转部分应为0.30.5m。4）接地干线沿建筑物墙面水平敷设时，离地距离应为250300mm，和建筑物墙壁间间距应为1015mm。5）接地干线应水平或垂直敷设，亦可和建筑物倾斜结构水平敷设，在直线段上不得有高低起伏或弯曲等情况。6）明敷接地线表面应涂15100mm宽度相等绿色和黄色相间条纹。在每个导体全部长度上或只在每个区域或每个可接触到部位上应做出标志。当使用胶带时，应使用双色胶带。4.3.3室外接地干线敷设1）首优异行接地干线调直、侧位、打眼、煨弯，并安装断接卡子及接地端子。技术责任人交底人接收人技 术 交 底 记 录 4月26日工程名称金南宫国际商贸城工程施工单位中国四冶分项工程名称：防雷接地交底内容：防雷接地施工准备、操作工艺、成品保护及安全交底4.5避雷引下线敷设4.5.1避雷引下线需要装设断接卡子或测试点部位、数量按图施工设计，无要求时按一下要求设置：1）引下线扁钢截面不得小于25mm*4mm；圆钢直径不得小于12mm。2）建筑物只有一组接地体时，可不做断接卡子，但要设置测试点。3）建筑物采取多组接地体时，每组接地均要设置断接卡子。4）端子卡子测试点设置部位应不影响建筑物外观且便于测试，暗设时距地高度为0.5m，。断接卡子所用螺栓直径不得小于10mm，并需加镀锌垫圈和镀锌弹簧垫圈。4.5.2避雷引下线暗敷设相关要求1）利用主筋作为暗敷设引下线时，每根引下线不得小于两根主筋，每根引下线直径不能小于12mm。每栋建筑物最少有两根引下线。防雷引下线最好为对称位置，比如两根引下线要做成“一”字形或“乙”字形，四根引下线要做成“I”字形，引下线间距不应大于20m，当大于20m时在中间多引一根引下线。2）现浇混凝土内敷设引下线不做防腐处理。3）主筋搭接处按接地线要求焊接，当主筋连接采取压力埋弧焊、对焊、冷挤压、丝接时其接头处可不焊跨接线及其它焊接处理。4.5.3避雷引下线暗敷设做法1）首先将扁钢（或圆钢）用手锤进行调直，将调直引下线运到安装地点，按设计要求随建筑物引上、挂好，立即将引下线下端和接地体焊接，或和断接卡子连接，伴随建筑物逐步增高，将引下线敷设和建筑物内至屋顶并处屋面一定长度，以备和避雷网连接，如需接头则进行焊接，焊接后应敲掉药皮并刷防锈漆（现浇混凝土除外）及银粉，最终请相关人员进行隐检验收，做好统计。4.6避雷网安装4.6.1避雷网安装相关要求1）避雷网卡固时应加镀锌弹垫、平垫。技术责任人交底人接收人技 术 交 底 记 录 4月26日工程名称金南宫国际商贸城工程施工单位中国四冶分项工程名称：防雷接地交底内容：防雷接地施工准备、操作工艺、成品保护及安全交底2）避雷线弯曲处不得小于90，弯曲半径不得小于圆钢直径10倍。3）避雷线如用扁钢，截面不得小于48mm2；假如为圆钢直径不得小于8mm。4）遇有变形缝应做煨弯赔偿。4.6.2避雷网安装做法1）避雷线如为扁钢，可放在平板上用手锤调直。如为圆钢，可将圆钢放在一段固定在牢靠地锚夹具上，进行冷拉调直。2）将调直避雷线运到安装地点。3）将避雷线用大绳提升到顶部，调直、敷设、卡固、焊接连成一体，同引下线焊接。焊接药皮应敲掉，进行局部调直后刷防锈漆及银粉。5）在建筑物变形缝外应做防雷跨越处理。6）避雷网分明网和暗网两种，暗网格越密其可靠性越好。网格密度应视建筑物关键性而定。，通常建筑物采取20*20网格即可。假如设计有特殊要求应按设计要求去做。技术责任人交底人接收人技 术 交 底 记 录 4月26日工程名称工金南宫国际商贸城程施工单位中国四冶分项工程名称：防雷接地交底内容：防雷接地施工准备、操作工艺、成品保护及安全交底7.8接地端子漏垫弹簧垫，要立即补齐。八、附：安全交底8.1使用电钻、台钻、电焊机、切割机必需接地良好，并带好绝缘手套预防触电事故；电焊机必需设置防护罩；操作时戴好消防器材并设专员监护。8.2操作高度超出2米，必需系好安全带，并将卡环扣在安全牢靠处。8.3进入现场必需带好安全帽，并将安全帽带系好。8.4电气焊安全注意事项1）进入现场施工电、气焊工作业者必需手续齐全有效，经由相关劳动部门培训考试合格取得证书后方可上岗操作，严禁无证人员违章操作。2）作业前必需携带个人焊工有效证件到总包安全部办理用火手续，严格按指定部位进行作业，不得冒名顶替及盲目施工。3）动火前对现场、电焊机、气焊工具、气管等必需进行细致检验，立即清理作业周围10米以内易燃易爆物品，电焊机一次线不得超出5米（必需有焊机保护器）并设置单独开关，严禁多台设备并同使用。二次线不得超出30米，电焊机应放置干燥、平稳、防雨、防砸地方，气瓶不得进入主体建筑内，气带不得接头过多，严禁有漏气现象。4）搞好现场临时用电，焊机接线必需由正式电工操作，杜绝违章作业，施工中使用焊把线必需是完好无损，严禁外露铜芯，按要求架空、严禁拖地、严禁使用破损、老化焊把线，作业区换位时，必需立即断电拉闸，严禁带电硬拉，确保安全用电，不发生意外触电事故。5）电、气焊工在操作中要正确佩戴好劳动防护用具，穿工作服、绝缘鞋，戴皮手套、防护用具等，确保职业健康、预防各类对人身伤害。6）看火人要认真负责，做好现场安全巡视，尤其是管井施工必需做好上、下层洞口防护，预防火花掉入下层引发火灾事故，工作完成后，检验周围是否存有安全隐患，待根本消除后，方可离开现场。7）搞好环境保护和文明施工，做好成品保护，焊条头要集中存放，严禁乱扔，预防造成其它部位发生火灾事故，废异物料立即按分类进行清理到指定地方，将现场打扫洁净。工作结束应立即切断电源，仔细检验现场，确定无火情隐患，方可离开。技术责任人交底人接收人
