某地区供水项目建设可行性研究报告.doc

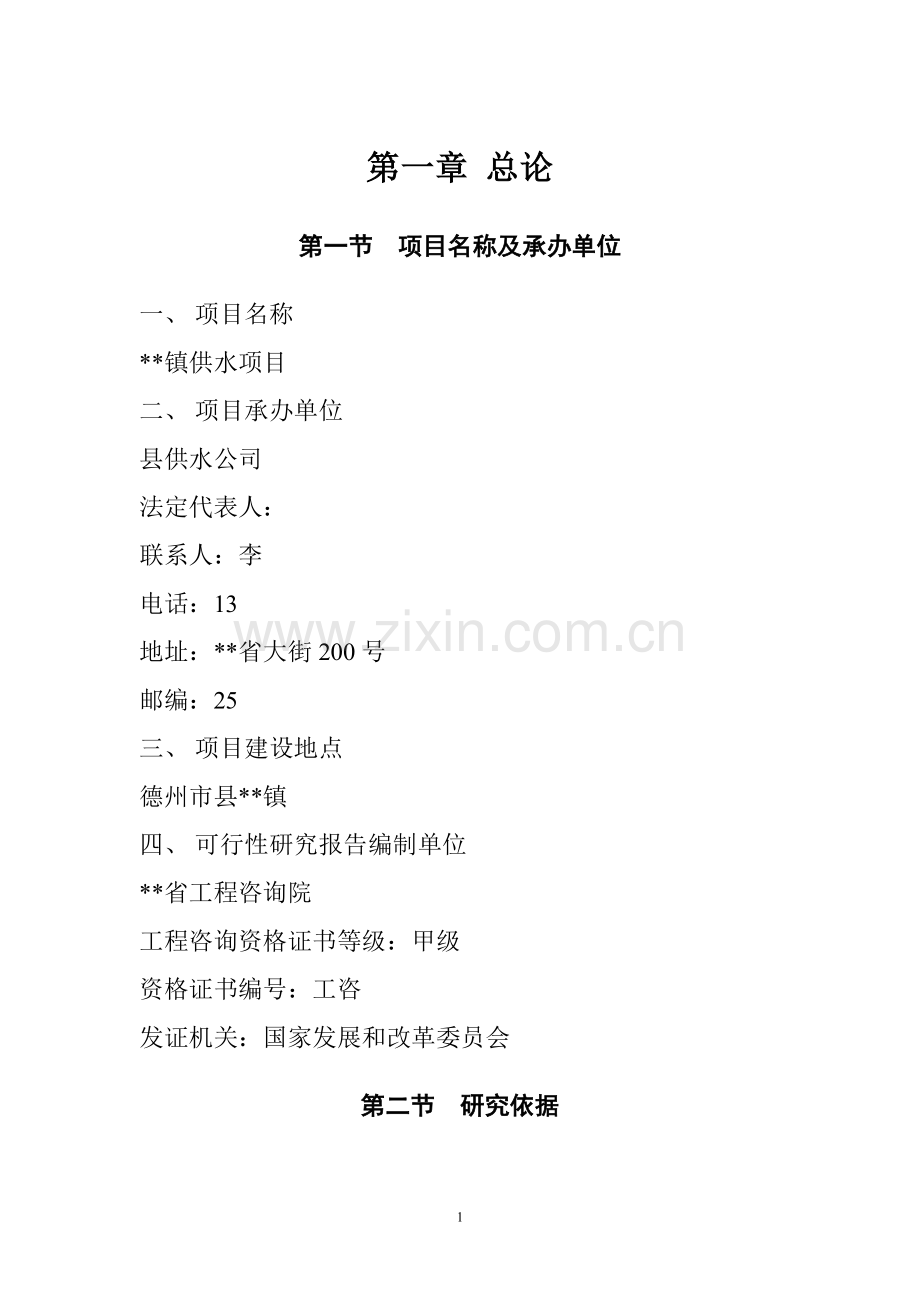

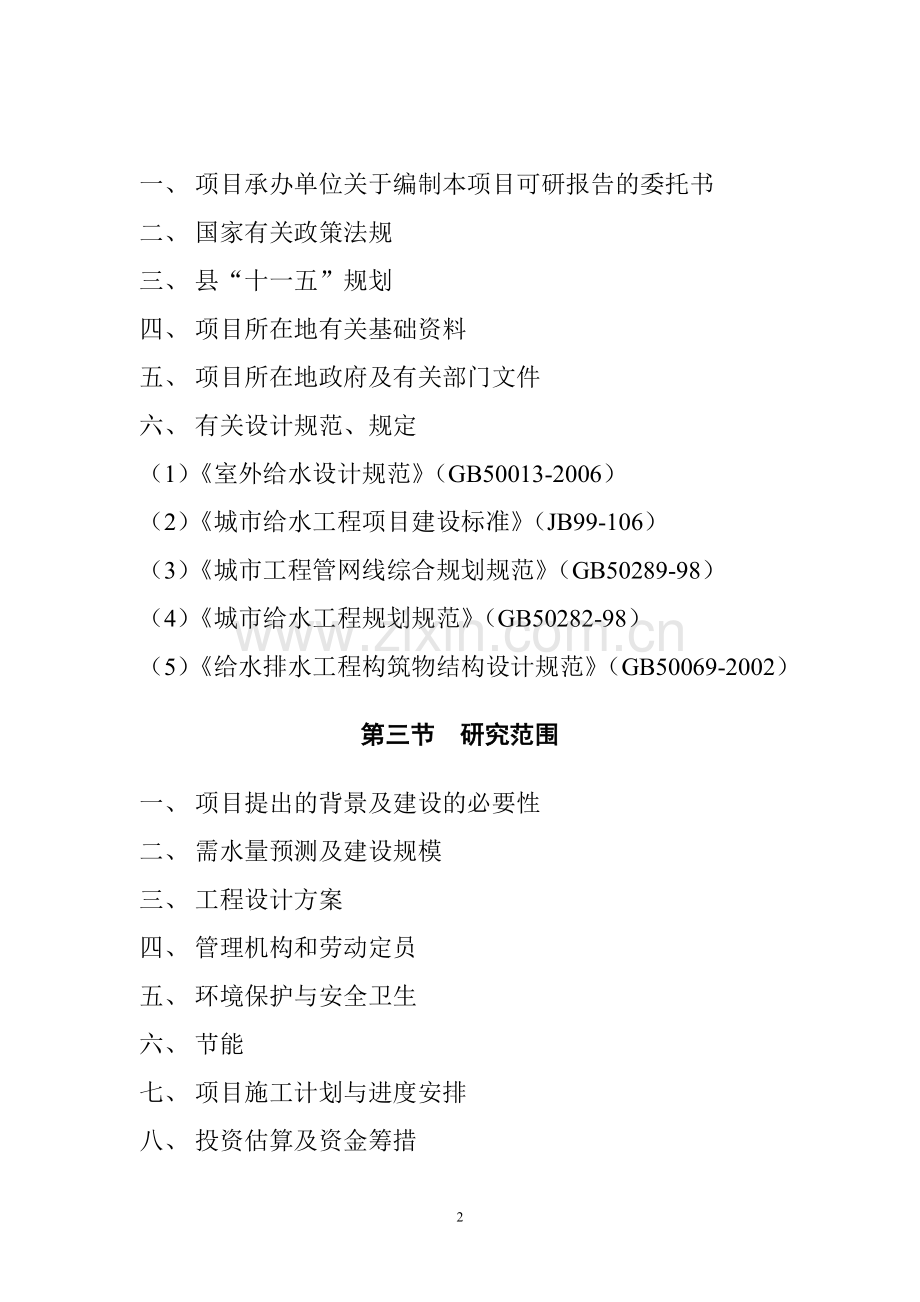

第一章 总论第一节 项目名称及承办单位一、 项目名称*镇供水项目二、 项目承办单位县供水公司法定代表人： 联系人：李电话：13地址：*省大街200号邮编：25三、 项目建设地点德州市县*镇四、 可行性研究报告编制单位*省工程咨询院工程咨询资格证书等级：甲级资格证书编号：工咨发证机关：国家发展和改革委员会第二节 研究依据一、 项目承办单位关于编制本项目可研报告的委托书二、 国家有关政策法规三、 县“十一五”规划 四、 项目所在地有关基础资料五、 项目所在地政府及有关部门文件六、 有关设计规范、规定（1）室外给水设计规范（GB50013-2006）（2）城市给水工程项目建设标准（JB99-106）（3）城市工程管网线综合规划规范（GB50289-98）（4）城市给水工程规划规范（GB50282-98）（5）给水排水工程构筑物结构设计规范（GB50069-2002）第三节 研究范围一、 项目提出的背景及建设的必要性二、 需水量预测及建设规模三、 工程设计方案四、 管理机构和劳动定员五、 环境保护与安全卫生六、 节能七、 项目施工计划与进度安排八、 投资估算及资金筹措九、 财务评价十、 效益分析第四节 可研报告结论为解决县*镇供水紧张问题，提高居民生活水平，促进当地经济发展，县供水公司经调研，拟建设*镇供水项目，建设*水厂一座，水源深井15眼，改扩建供水管网24公里。新征土地40亩。项目总投资5800万元，其中固定资产投资5492万元，建设期利息227万元，铺底流动资金81万元。申请中央预算内补助投资1500万元，县财政拔款1500万元，银行贷款2000万元，项目承办单位筹800万元。项目建设期二年本项目建成后，将增加供水2万立方米/日，年实现销售收入2949.86万元，实现税金194.69万元/年，年创利润711.61万元，投资回收期8.04年（含建设期2年），财务内部收益率10.12%。本项目建成投产后，可解决*镇因供水不足制约经济和社会事业发展的矛盾，促进*镇经济、社会、城市建设全面发展，改善*镇居民生活条件，经济效益和社会效益显著。因此，该项目的建设是十分必要的、可行的。第二章 项目提出的背景及建设的必要性第一节 县概况一、 城市概况1、 地理位置 2、 城镇性质和规模县*镇位于*省西北部、北纬37度27分，东经116度57分，地处鲁西北平原，北隔马颊河与乐陵市相望，南与理合乡、翟家乡相接，东与商河县毗邻，西与陵县接壤。南距县中心城区30公里，西距德州市70公里，省道315线贯穿全境，乡村道路四通八达，是南到济南，北通京津，东进滨州，西达德州的重要交通枢纽。区位优势明显，交通便利，素有“祢衡故里，葛老之乡”之誉。*镇辖133个行政村，镇域面积144.32平方公里，耕地11.4万亩，城区面积3.7 平方公里， 总人口6.04万人，城区常住人口1.2万人。2000年被确定为*省中心镇、德州市中心镇，2005年被确定为*省百镇千村建设活动示范镇。2008年被国家发改委确定为第二批发展改革试点小城镇，由于*镇距县城较远，县供水公司向*供水条件不成熟，同时据有关部门勘测，*镇城区内地表水是含氟高、含盐量大的苦咸水，污染物含量严重超标。为此，城区内广大居民日常生活用水只能附近村庄买水，不仅严重影响了居民的日常生产生活，严重制约着经济的发展，而且还增加了居民的经济负担。同时，随着*经济的快速发展，乡镇企业数量规模不断壮大，旅游三产迅猛发展，城镇居民人口增长，经济发展及居民生活用水的需求激增。因此建设水厂，实现*镇城区集中供水已成为广大居民和企业的强烈愿望和现实需求。二、 自然条件1、 地形地貌2、 气候条件3、 水文及水文地质4、 工程地质第二节 县供水公司情况简介 县供水公司成立于1976年，公司法定代表人张晓临，是以地下水为水源的国有企业，隶属于县建设局，公司现有职工人数330人，下设办公室、财务科、供销科、供水管理处、营业室、综合科、稽查科、管网维护处和水厂两座。公司现有供水能为2.5万立方米/晶，其中一水厂供水范围为东城区，日供水0.5万吨，二水厂供水范围为开发区，日供水2万吨，两水厂均为独立供水管网系统。第三节 东城区供水现状及存在问题一、 供水现状由于*镇距离县县城较远，县供水公司向*镇供水条件不成熟，城镇广大居民及企事业单位用水采用自备井供水。二、供水规划（1）用水量标准和预测规划2020年，*镇人均综合用水量500L/cap.d，工业用水重复率60%。*镇总用水量7万立方米/日。（2）水厂规划*镇的给水源采用地下水。规划建设一座日供水2万吨的水厂。（3）给水管网规划给水管网铺设成环网，同时增配一些支管，增加供水可靠性，给水主干管管网管径为DN400，给水支管的管径为DN300-DN200。二、 供水矛盾突出随着*镇经济和各项社会事业的发展，*镇城镇功能日趋完善，二、三产业的快速发展和人口的迅速增长，日需水量将不断增加，预计2020年，人口将达到10万人，自来水普及率100%，工业用水重复利用率40%计算，项目区需水量将达4万立方米/天。根据目前的供水现状，已远远满足不了需水要求，供需矛盾将十分突出。四、项目背景随着*镇的扩大及发展，原有的城镇规模及人口不断膨胀，形成了新的城镇规模及框架，“十一五”期间，*镇的主要建设任务之一是拉开建设大框架，进一步完善区内基础设施，达到招商引资的良好条件和满足项目建设的基本要求，随着城镇经济发展，现有供水设施已经无法满足发展的需要，为促进当地经济发展，更好地保证各项建设用地，*镇政府依据县发展规划，经过详细考察及方案比选，拟进行*镇供水工程，本项目即是在此基础上形成的。第四节 项目建设的必要性 一、符合国家产业政策和县发展规划要求，是经济发展的需要。本项目的建设，符合国家发改委产业结构调整指导目录（2005年本）中“鼓励类”第十九条“城市基础设施及房地产”中第六项“城镇供排水管网工程”的产业发展要求，符合县及*镇发展规划要求。本项目的完成，将在区域内形成较完善的供水管网，进一步完善城镇功能，对于经济和社会的发展具有积极的作用。二、是完善*镇投资环境，满足城镇用水的客观需要。改革开放以来，*镇社会经济发展很快，快速增长的工业生产、基础设施建设离不开水资源支持，水与城市人们的生活更是息息相关，随着*镇规模的不断扩大和人口的不断增长，人民生活水平的提高和经济的发展，用水量上升是必然趋势。水已成为影响经济发展的重要因素之一，如果不从长远考虑城市水资源的规划，开源与节流并举，完善供水管网及设施，势必会让日益紧张的水资源成为制约经济发展的“瓶颈”，制约城市建设的发展，影响全县社会经济的进步，本项目的建设，将进一步完善城区供水管网，提升供水能力，完善城镇的投资环境，节约水源，保证城镇用水需要，形成完善的供水管网，适应了*镇未来发展的迫切需要，对全县经济和社会的发展将产生深远的影响，具有良好的经济效益和社会效益。三、是提高水质，满足国家新的饮用水新标准，确保饮用水安全，提高大众健康水平的需要。供水管网是城市供水的基础设施，它把水送到千家万户，保障用户有可靠的优质用水，直接影响到人民生活水平和生活条件。随着我国经济的快速发展，人民生活水平的改善和公民自我保护意识的提高，对周围环境提出了更高的要求，本项目的建设就是适应了这种要求。综上所述，*镇供水工程的建设，可大大增加城镇自来水的供应能力，对于*镇的经济发展和保障居民生活具有重要的意义。因此，本项目的建设是十分必要的。第三章 需水量预测和建设规模第一节 需水量预测一、*镇规划用水量预测规划设计用水量包括下列用水：综合生活用水（包括居民生活用水和公共建筑用水）、工业企业用水、管网漏损水量、消防用水、未预见用水等几部分。根据*镇城镇总体规划（2002-2020），2020年*镇用水量预测如下：1、综合生活用水量居民生活用水定额和综合生活用水定额应根据当地国民经济和社会发展、水资源充沛程度、用水习惯，在现有用水定额基础上，结合*镇总体规划和给水专业规划，本着节约用水的原则，综合分析确定，当缺乏实际用水资料情况下，可按表4.0.3-1和表4.0.3-2选用。表4.0.3-1居民生活用水定额（L/人d）城市规模特大城市大城市中、小城市 用水情况分区最高日平均日最高日平均日最高日平均日一180270140210160250120190140230100170二1402001101601201809014010016070120三1401801101501201609013010014070110表4.0.32 综合生活用水定额（L/人d）城市规模特大城市大城市中、小城市 用水情况分区最高日平均日最高日平均日最高日平均日一260410210340240390190310220370170280二190280150240170260130210150240110180三170270140230150250120200130230100170注：1、居民生活用水指：城市居民日常生活用水。2.综合生活用水指：城市居民日常生活用水和公共建筑用水，但不包括浇洒道路、绿地和其它市政用水。3、中、小城市指：市区和近郊区非农业人口不满50万的城市。4、二区包括：黑龙江、吉林、辽宁、北京、天津、河北、山西、河南、*、宁夏、陕西、内蒙古河套以东和甘肃黄河以东的地区。5、经济开发区和特区城市，根据用水实际情况，用水定额可酌情增加。*省属于二区，县*镇目前人口6.04万人，为中小城市。2020年县*镇规划区总人口达到12万人。最高日人均综合用水定额取180L/（人d），综合生活用水预测如下：表5-1 综合生活用水量年限人口（万人）用水量标准（L/人d）用水量（万m3/d）2020年121601.922、工业用水量大工业用水户或经济开发区宜单独进行用水量计算；一般工业企业的用水量可根据国民经济发展规划，结合现有工业企业用水资料分析确定。大工业用水户用水量：根据县供水公司提供统计资料得知，现有供水范围内大工业用水户为自备水井供水，2007年县*镇大工业用水户用水量约为1.37万m3/d。如下所示：城区主要自备水源统计表序号企业名称用水量（万m3/d）备注1恒通纺织45002瑞海油脂40003双德纺织004鲁信制粉1400515006雨润集团7707索通炭素公司940小计13710一般工业企业的用水量：由于县城市总体规划对于一般工业企业的工业产值和用水量没有明确，本次可研按照单位工业用地面积计算法进行用水量预测。单位工业用地用水量指标（万m3(km2d）)用地代号工业用地类型用水量指标备注M1一类工业用地1.20-2.00本表指标包括了薱用地中职工生活用水及管网漏失水量M2二类工业用地2.00-3.50M3三类工业用地3.00-5.00根据县城市总体规划中城区土地规划图测量，东城区主要有二类工业用地约1.3 km2，考虑到节能减排单位水量应逐渐下降，拟参考二类工业用地用水量指标2.0万m3(km2d)和重复利用率60%测算，一般工业企业的用水量为1.32.060%=1.56万m3/d。工业用水量1.37+1.56=2.93万m3/d3、浇洒道路和绿地用水量浇洒道路和绿地用水量应根据路面、绿化、气候和土壤等条件确定，浇洒道路用水可按浇洒面积以2.03.0L（m2d）计算；浇洒绿地用水可按浇洒面积以1.03.0L（m2d）计算。按照规划，道路广场人均用地22.6m2，人均公共绿地7.8m2，则浇洒道路和绿地用水量约为22.617万2.0+7.817万1.0=90000m3/d。按照国家的产业政策和建设节约型社会的要求，为缓解水资源不足的矛盾，浇洒道路和绿地用水可考虑采用再生水，而且目前我省不少市县有污水再生利用工程的建设先例，本次浇洒道路和绿地用水量只做计算，不再使用自来水作为水源。4、管网漏损水量参照省内其他城市实际情况，管网漏损率在8%25之间，按照室外给水设计规范城镇配水管网的漏损水量宜按综合生活用水、工业企业用水、浇洒道路和绿地用水之和的10%12%计算，目前东城区供水管网建设年代久远、规模太小，按照规划大部分需要改扩建，改扩建后管网的漏损水量宜按低限10%计算，则管网漏损水量为（2.72+2.93+0.9）10%0.65万m3/d5、不可预见用水量未预见水量应根据水量预测时难以预见因素的程度确定，宜采用以上四项用水量之和的8%12%，即（2.722.930.90.65）8%0.57万m3/d6、消防用水县东城区远期人数17万人，则同一时间内的火灾次数2次，一次灭火用水量45L/s，每次灭火按照两小时计算，消防用水量为630 m3/d。7、总用水量县东城区远期2020年总用水量如下表所示：预测总用水量序号项目数量单位备注1综合生活用水量2.72万m3/d5.052工业企业用水量2.93万m3/d3管网漏损水量0.65万m3/d4不可预见用水量0.57万m3/d5消防用水0.06万m3/d合计6.93浇洒道路和绿地用水量不计入第二节 供水规模*镇目前用水量在2万m3/d左右，同时根据县城市总体规划预测2020年*镇总需水量在4万m3/d。按照远期规划，分期建设的要求，本项目拟扩建供水规模为2万m3/d，以满足近期需要，下一步根据*镇的发展扩建到4万m3/d，以满足2020年*镇需水要求。本期供水工程建设按近期规划设计规模为20000立方米/日，建设水厂一座，深井15眼，配套建设深井泵房、井群联络管、供电线路和道路，铺设供水管道24万米。第四章 水源地及输水工程设计第一节 水源地确定和水源条件分析一、水源地确定根据*省地质矿产局第二水文地质大队九三年十二月对县*镇规划水源地的意见确定：水厂水源地位于*镇政府驻地附近。二、水源地水文条件分析该区水源地水文地质、水质基本情况为：1、该区以全淡水区为主，局部有咸水分布，含水层总厚度较大，可浅、中、深结合，分层开采。2、该区浅层处于古河道的边部，50米以上含水层以粉砂、细砂为主，浅层地下水存条件较好，单井出水量36-69方/时，地下水矿化度一般小于1g/l，为重碳酸一钙匀或重碳酸-钠镁型水，基本适宜生活和工业用水。3、深层承压水含水层顶板埋深193-306米，底板埋深275-365米，含水层岩性为细砂、中砂，厚30-60米，单井出水量变化大，25-70方/时，地下水矿化度1.2-14g/l，为氯化物硫酸钠或硫酸氯化物钠型水。4、中层（50-200米）可能埋有具有供水意义的含水层，因缺少资料需通过勘探查明。根据水文地质情况分析，*镇政府驻地东1公里水源地地下水设计日开采能力可以达到2万m3/d以上，同时该处靠近规划中水厂，输水距离较近，符合城市规划，水质较好，补给较充沛，便于保护和管理，场区地形平坦，施工、维护方便。因此选择现一水厂水源源地基础上向东和南区域地下水作为本次供水工程的水源。三、地下水水质分析本项目供水对象主要是居民生活用水和企事业单位用水，特别是对居民生活饮用水各项指标必须符合国家饮用水标准。据*省县卫生防疫站水质监测报告（临防检字2007第000637号）对水源地抽样检测，其检测结果为：项目名称化学描述及单位评价指标测定值色度（度）155浑浊度（NTU）31臭和味不得有异嗅、异味无肉眼可见物不得含有其他异物无PH6.5，8.57.8总硬度（CaCO3）(mg.L-1)450186.6氟化物(F-)( mg.1-1)1.01.0氯化物(CL-)( mg.L-1)250250硫酸盐(SO42-)( mg.1-1)250250铅(Pb)( mg.1-1)0.010.01砷(As)( mg.1-1)0.050.02铜(Cu2+)( mg.1-1)1.00.25铁(Fe)( mg.1-1)0.30.1锰(Mn2+)( mg.1-1)0.10.1锌(Zn2+)( mg.1-1)1.00.25铬（Cr6+）(Cr6+)( mg.1-1)0.050.004亚硝酸盐氮(NO2-N6+)( mg.1-1)0.0010.001余氯(CL-)( mg.1-1)0.30.3细菌总数（CFU）（ml）10014大肠菌群个/L33从上表可以看出，出水即可达到卫生部生活饮用水水质卫生规范（2001）的基本要求，同时以上指标除砷外（新标准为0.01）其他主要用水指标也灌生活饮用水卫生标准（749-2006）的限值要求，根据以上数据，分析认为水源地各项检测指标均基本符合生活饮用水水源水质标准，通过一定的物化和消毒处理后即可满足生活饮用水卫生标准要求。第二节 水源地工程设计方案一、供水范围综合*镇用水现状以及水资源特点，该水源的供水目标为*镇城镇居民生活用水、工业企业用水及消防等用水，用水保证率为95%。二、工程选址根据*镇政府驻地附近和现有输水工程条件，经实地勘察调查和征求当地主管部门意见，因此选择现*镇东南1公里处作为本次供水工程的水源，距水厂不足1公里，水源地新征地合计约20亩。三、水源工程设计方案根据水源地水文地质条件，本次取水工程构筑物采用管井，。凿井深度为420、560间隔开凿，井群均匀布置，井间距为200米左右。单井取水量按60立方米/小时计算，需打深井15眼（28用2备），每天供水量为2万m3。四、管井构造设计1、井室（深井泵房）用来安装各种设备（水泵、控制柜等），进行维护管理，同时保持井口免受污染。井口高出地面0.3m，并采用水泥浆封闭，井室设计为半地下式深井泵房。2、井壁管用于加固井壁、隔离水质不良或水头较低的含水层，选用钢管式井壁管。本项目水源井采取分段钻进，相邻两段井壁管的口径差50mm。3、过滤器过滤器安装于含水层中，用以集水和保持填砾和含水层的稳定。采用缠丝铸铁过滤器，进水孔眼直径采用1.5d50。4、沉砂管沉砂管接在过滤器的下面，长度采用10米。5、测水管内径：45mm。下部进水穿孔管部分长度2.5m。为了加强地下水动态监测工作，根据供水管井设计规范要求，在新建水源井时预留地下水水位监测孔，以便地下水进行动态监测分析。五、取水附属工程设计 1、深井泵房每眼深井上部建设半地下式深井泵房一座，深井泵房尺寸为5m4m，高度6m，每个泵房配套深井泵1台、流量计1台、控制柜1个。2、水泵水源地深井泵扬程应通过抽水试验或参考现有水井抽水设备确定，水泵流量Qh=60m3/h，水泵扬程120m，功率30KW。3、井群联络管设计根据各种管材的性能特点，管材对施工条件的适应性并着重考虑供水安全性，井群联络管统一采用球墨铸铁管，并在适当位置设置排气阀、泄水阀及阀门。井群联络管数量如下：井群联络管数量统计表序号管径（mm）长度（mm）材质1DN11012球墨铸铁管2DN2002球墨铸铁管3DN3002球墨铸铁管4DN5004球墨铸铁管小计204、配套道路拟建设井群间联系道路6公里左右，道路宽度3米，砂石路面。第五章 设计方案第一节 厂址选择水厂厂址的选择，应符合城镇总体规划和相关专项规划，并根据下列要求综合确定：（1）给水系统布局合理，尽量靠近镇区和用水集中区域，供水以较短距离送入城镇管网。（2）有较好的废水排除条件。（3）有良好的工程地质条件。（4）有便于远期发展控制用地的条件。（5）有良好的卫生环境，并便于设立防护地带。（6）少拆迁，不占或少占农田。（7）施工、运行和维护方便。（8）施工、运行和维护方便，职工生活福利易解决。根据上述原则及城区规划，本项目拟建在*镇政府驻地东1公里处，本次需新征地30亩（包括水源地用地）。厂址内地势平坦，无拆迁物，部分建筑物及供电、通讯等公用设施均可利用，厂址紧临公路，交通十分便利。厂址位置详见附图*镇城市总体规划图第二节 水厂工艺设计一、净水工艺流程根据原水水质分析资料，其水质均能满足国家生活饮用水卫生标准，不需要进行任何处理。但为防止在输配送过程中被二次污染，根据国家生活饮用水卫生标准的要求，需采取加氯消毒措施，根据此要求，水厂主要工艺建、构筑物有清水池、吸水井、二级泵房、加氯间及管线。初步拟定本工程工艺流程为：加氯 水源井清水池吸水井二级泵房配水管网二、消毒工艺的确定消毒的目的主要是利用物理或化学的方法杀灭水中的病原微生物，以防止其对人类及畜禽的健康产生危害和对生态环境造成污染。消毒方法大体上可分为物理法和化学法两大类，物理法是应用热、光波、电子流等来实现消毒作用的方法。在目前的消毒处理中，采用或研究的物理法有加热、冷冻、辐射、紫外线以及高压静电、微电解毒等方法。化学法是通过向水中投加化学消毒剂来实现消毒作用的方法，常用的化学消毒剂有氯及其化学物、各种卤素、臭氧、重金属离子等。目前最常用的水消毒剂是液氯，其次有次氯酸钠、二氧化氯、臭氧。紫外线消毒应用于净水厂也已有很多工程实例。各种消毒方法的比较见下表：根据我国水厂的情况，绝大部分都采用液氯作为自来水消毒，因此本工程采用液氯消毒。消毒方法的比较性能液氯二氧化氯臭氧紫外线消毒灭细菌优良优良优良良好灭病毒优良优良优良良好灭活微生物效果第一位第二位第一位在配水管网中的剩余消毒作用有比氯有更长的剩余消毒时间无无副产物有不大可能不大可能不大可能国内应用情况应用广泛少较少仅限小水量处理一般投加量2-200.5-3.00.1-1.51-3接触时间30秒数秒适用条件极大多数水厂适用于有机物严重时，需在现场制备，直接应用制水成本高，适用于有机物污染严重时适用于工矿企业等集中用户水处理三、水厂工艺设计（1）清水池水厂日供水2万立方米的规模，根据多年来水厂的运行及设计单位的实践经验，管网无调节构筑物时，净水厂内清水池的有效容积为最高日设计水量的10-20%，可满足调节要求。对于小型水厂，建议采用大值。本次按照15计算，清水池有效容积为6000立方米，需新建容量为3000立方米的清池池1座，单池平面尺寸28.728.7m，池深4m。（2）吸水井一座，净长30m，净宽4.0m，净高5.7m。（3）二级泵房（与配电室合建）建筑总面积324平方米，平面尺寸为10.8030.00m，地下部分高2.60m，地上5.4m。下部采用现浇钢筋砼结构。上部采用柜架结构，钢筋混凝土现浇。配备5台单极双吸离水泵，4用1备，规格型号Q=480m3/h，H=47-39m，N=65kw，配套变频装置。（4）加氯间由于原水水质较好，仅设一次加氯，加氯点设在清水池入口处，加氯投加量拟定为1-5mg/l；加氯选用三台远程真空加氯机，两用一备，规格为12kg/h，采用流量配比控制。新建加氯加药间及仓库235平方米，采用砖混结构，钢筋混凝土现浇屋面。加氯间内设氯气浓度检测仪表及报警装置；同时配备防毒面具、抢救材料、事故坑和工具箱，以便事故时使用；并设置强强制通风装置，设计换气量为10次/h。（5）配电室（与二级泵房合建）建筑面积120m2，采用砖混结构，钢筋混凝土现浇屋面，拟新增变压器2台，单台容量为200kVA。四、水厂主要设备选型本工程设备选型立足国产化，在满足生产工艺要求的前提下，凡国内能够生产、并且质量稳定可靠的工艺设备尽量选用国产设备，以减少工程投资和今后运行中配件供应不足的问题。第三节 水厂厂区总平面一般水厂的厂区平面布置主要根据城市主导风向、进水方向、供水方向、工艺流程及厂址地形、地质条件等原则进行，除了考虑流程合理、管理方便、经济实用外，还需考虑建筑造型、厂区绿化及周围环境相协调等因素。本工程取用地下水作为水源，水源地来水由厂区东南侧进入厂区，经流水线处理后流入清水池，由送水泵房加压自厂区北侧向西输出合格的水供给用户。因此在现有清水以东自南向北分别布置清水池、吸水井、送水泵房，送水泵房东头连接配电室，配电室和清水也之间为加氯间。这样布置使整个厂区结构比较紧凑，分区合理。工艺流程顺畅，管线短，交叉少。给排水及消防：厂内职工生活用水由本厂现有工程供给。厂内排水采用雨污分流制。雨水用管道收集后集中就近排入城区规划雨水管道，厂内生活污水自成系统，用管道收集后排入市政污水管网。厂内布置消防给水管网（与生活用水管道分开），设室外消火栓，间距120m，部分室内设干式灭火器，满足消防要求。绿化：厂内绿化以草皮为主，辅以观赏树种，以提高绿化率。道路：厂内主要道路宽4m，并连成环状，满足厂内交通要求。采用砼路面，车行道转弯半径不小于6m。第四节 自控仪表设计一、总体设计整体供水自控系统由计算机和PLC可编程序控制器组成，分散集中式控制系统（即分散控制、集中监视管理系统），该系统技术先进，性能可靠，兼容性强，扩展性好。采用该系统对整个给水工程监测和控制，不仅能提高生产效率、节约能源、能保给水处理效果，而且还能提高运行管理水平。二、自控系统的构成及功能中央监控管理站设置在一水厂办公楼中心控制室内。它是一水厂的信息中枢，对水厂及水源地、二级泵房的生产运行进行监控管理。主要设备有：控制计算机二套（包括CRT :20彩显、键盘、通讯卡、鼠标等），激光打印机一台，彩色喷墨打印机一台等。由中心监控计算机并通过数据通讯总线对各现场控制站采集的工艺参数如：流量、液位、PH值，余氯以及供水设备的运行状态。如：阀门、泵等进行实时显示。并对供电参数如电压、电流、电量以及供电设备的运行状态如开关柜、变压器、动力供电控制装置等进行显示，并对直方图、趋势曲线以及各种操作画面，工艺流程图，供配电系统图等进行显示。建立各种参数、状态数据库，贮存历史数据，还可以进行事故和异常情况进行报警。监控计算机连接可打印各种参数数据及趋势曲线。现场控制系统是由可编程序控制器（PLC）组成，对本工作区内工艺参数、设备运行进行检测及控制，通过操作员进行人工操作，修改和设定运行参数，并通过现场设备显示本工作区内的工艺参数、设备状态以及显示本工作区直方图一曲线图等。其他仪表有压力表、流量计、余氯仪、PH值测量仪及水质定时取样仪，各种供配电系统装置的电压、电流、电量、仪表。第五节 建筑结构设计一、建筑造型考虑到厂区的特点，设计中注意到厂区内的视觉效果，特别强调对立面及整体的处理，风格协调一致。厂区中的建、构筑物外墙面色调以浅蓝、灰白色为主，运用现代饰面材料及分隔体现出时代气息，突出现代水厂特色，使厂区建筑独具个性。为将厂区环境塑造得更加优美怡人，对厂内绿化作重点考虑，沿规划道路设绿化带，并沿进厂主道路设绿化隔离带，将构筑物掩映于绿色中，给人以亲切和舒适感，突出体现本水厂为一座现代化的美丽的花园式水厂。二、建筑装修配水厂中的建筑物多为附属性建筑物，生产性的构筑物占厂区的大部分建筑面积，故建筑装修既要与周围环境相适应，又要协调一致，因此本水厂装修尽量采用符合生产要求并能改善职工工作环境的建筑材料，具体装修分述如下：内棚、天棚：建筑物的一般内墙和天棚为白色乳胶漆饰面，卫生间内做瓷砖墙裙。值班室等特殊房间采用石膏板吊顶。外墙：建、构筑物的外墙面一般为乳胶漆。门窗：建筑物的门窗一般采用白色塑钢门窗，大型生产用门采用涂膜铝合金卷帘门。楼、地面：所用室内走道及台阶采用陶瓷地砖地面。三、结构型式本工程设计根据工艺和其他专业提供的基本资料，按国家现行规范，并按照建（构）筑物的使用要求，制度结构方案如下：（1）清水池：两座，平面尺寸为28.728.74.0m，采用地下式矩形现浇钢筋砼结构，横向设变形缝一道。（2）吸水井：平面尺寸为4.0030.00m，池高5.70m，采用半地下室矩形现浇钢筋砼结构，横向设置变形缝一道。（3）二级泵房：平面尺寸为10.8030.00m，地下部分高2.60m，矩形水池，下部采用现浇钢筋砼结构，上部采用框架结构，钢筋混凝土现浇。（4）变配电室：建筑面积120m2，采用砖混结构，钢筋混凝土现浇屋面。（5）加氯间：建筑面积235 m2，采用砖混结构，钢筋混凝土现浇屋面。第六节 采暖通风与空调设计1.设计范围自来水厂的供热系统，厂内各建筑物的通风及空调设计。2.供热系统设计自来水厂的热水需求是采暖热负荷，其为季节性热负荷。县属北方地区，其厂内生产性建筑和生活性建筑均需采暖。本设计冬季室外采暖设计温度为6，夏季室外通风计算温度27。室内设计采暖温度按卫生标准选定：轻作业车间12,办公休息室18.对于生活性建筑等要安装冷暖空调，即可满足冬季采暖要求，又可解决夏季避暑问题。3.通风系统设计加氯间等有害气体的建筑物设机械排风装置。通风设计所用的设备及材质均是耐腐蚀性强的玻璃钢材质。第七节 水厂工程量设计水厂建筑物一览表和主要技术指标序号项目名称建筑面积（m2）结构层数耐火等级层高（m）备注1加氯间235框架一层二级7.12变配电室120框架一层一级6.03送水泵房324框架一层二级7.6地下部分2.6水厂建筑物一览表和主要技术指标序号构筑物名称平面尺寸（m2）池深结构备注1清水池28.728.74.0钢筋混凝土2座2吸水井3045.7钢筋混凝土1座水厂主要工艺设备一览表序号设备名称规格及主要性能单位数量说明二级泵房1单极双吸卧式离心泵Q=480m3/h,H=47-39m,N=65kw台34用1备，一台配套变频装置2可移动式潜水泵Q=10m3/h,H=10m,N=2kw台1集水坑排水3电动单梁悬挂起重机G=3t,Lk=7.5m,H=6m,N=3.22Kw套14加氯机及加氯系统10kg/h台15漏氯吸收装置吸氯量1000kg台1水厂仪表设备一览表序号名称技术要求数量单位备注1超声波流量计0500m3/h套1主进水管2余氯分析仪0-15mg/l套1清水池3超声波液位计0.5-10m套1清水池4PH计1-12PH,0-40带温度套1送水泵站5浊度仪0100NTU套1清水池6压力计10MPa套1送水泵站7超声波流量计DN700 6MPAa套1供水总管8漏氯检测报警器双探头套1加氯间电气设备类序号名称技术要求单位数量备注1电力变压器SCL-200-10/0.4KV台22联络柜GCK型台16DP3高压开关器柜KYN28A12台21,2HP4高压开关器柜YKN28A12台61-8HP5进线柜GCK型台21IP6配电柜GCK型台52,3IP7配电柜GCK型台12-4DP,7,8DP8无功补偿柜CLMD台14IP(-300KVAr)9无功补偿柜CLMD台15,9IP(-180KVAr)暖通设备序号设备名称规格及型号单位数量备注1分体壁挂式空调器制冷量3200W台32轴流风机FT35-11 NO3.15台33轴流风机FT35-11 NO2.8台34斜流风机SJG-4.0F台25电风扇台适量第六章 供水管网改扩建设计方案第一节 设计原则 1.本项目为城市供水改扩建项目，应充分利用水厂现有设施和城区供水管网，减少投资，提高企业效益;2.在城市总体规划的指导下，根据所供区域用水需求量，合理设计管网的管径、管材等，以保证市区供水畅通、安全、可靠，使用寿命长，同时便于施工和维修。3.严格遵守国家有关设计规范、规定等。4.配水干管尽量布置在较大的用水片区，以减少配水支管的数量。5.配水干管根据用水要求合理分布于全供水区，并尽可能地缩短配水管线的总长度，配水干管之间在适当间距处设置连接管以形成环网。6.配水管网的布置应使主要干管尽可能以最短距离到达主要用水地区。第二节 供水管网设计方案一、管网形式论证1.树状网这类管网是从水厂泵站到用户的管线布置成树枝状。由于管网中任一段管线损坏时，在该管段以后的所有管线就会断水，因此树状网的供水可靠性较差。此外，在树状网的末端，因用水量已经很小，管中的水流缓慢，因此水质容易变坏，有出现浑水和红水的可能。2.环状网环状网中，管线连接成环状，这类管网当任一段管线损坏时，可以关闭附近的阀门使和其余管线断开，然后进行检修，水还可以从另外管线供应用户，断水的地区可以缩小，从而供水可靠
