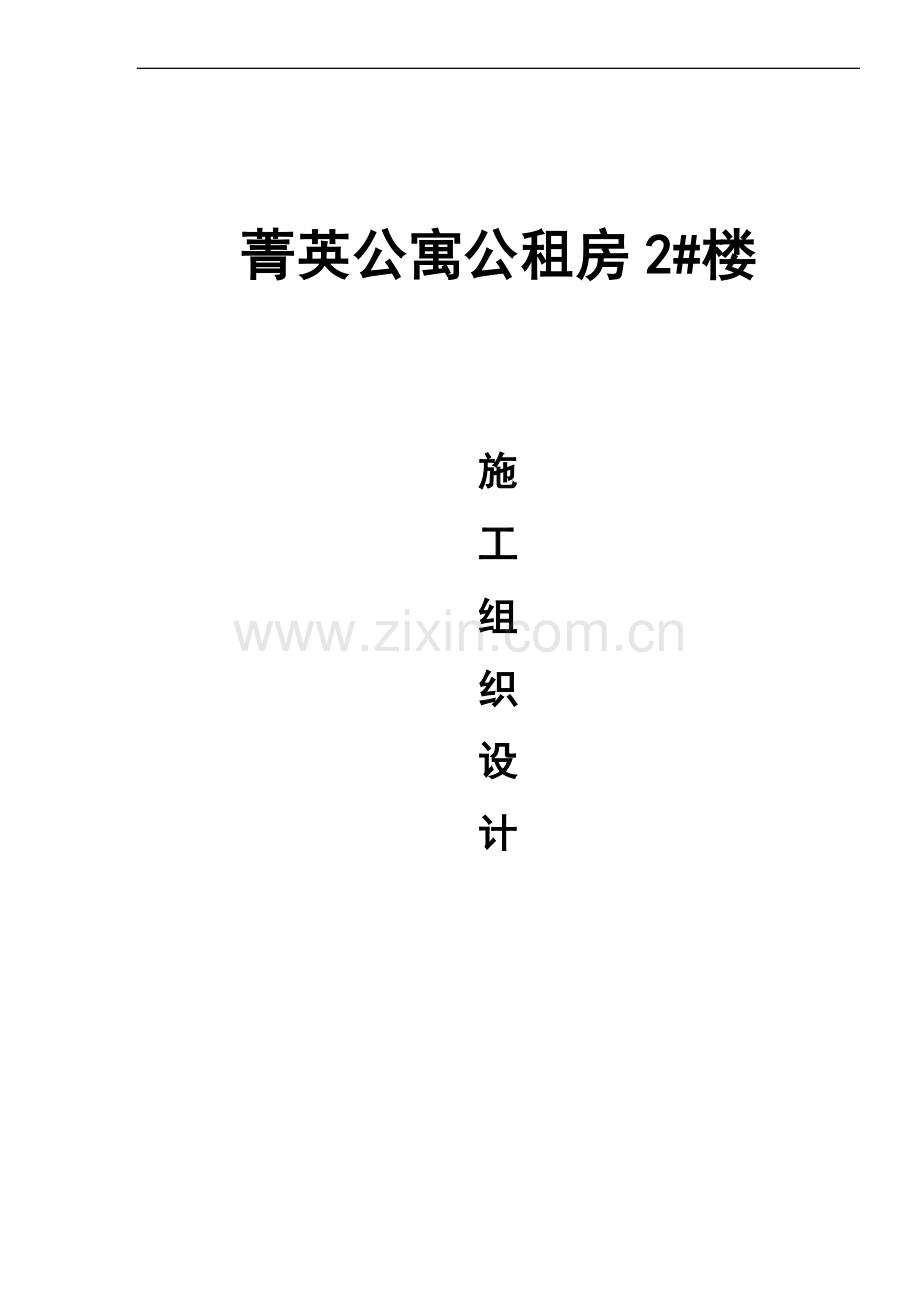

英菁公寓公租房2号楼工程施组设计--本科毕业设计.doc

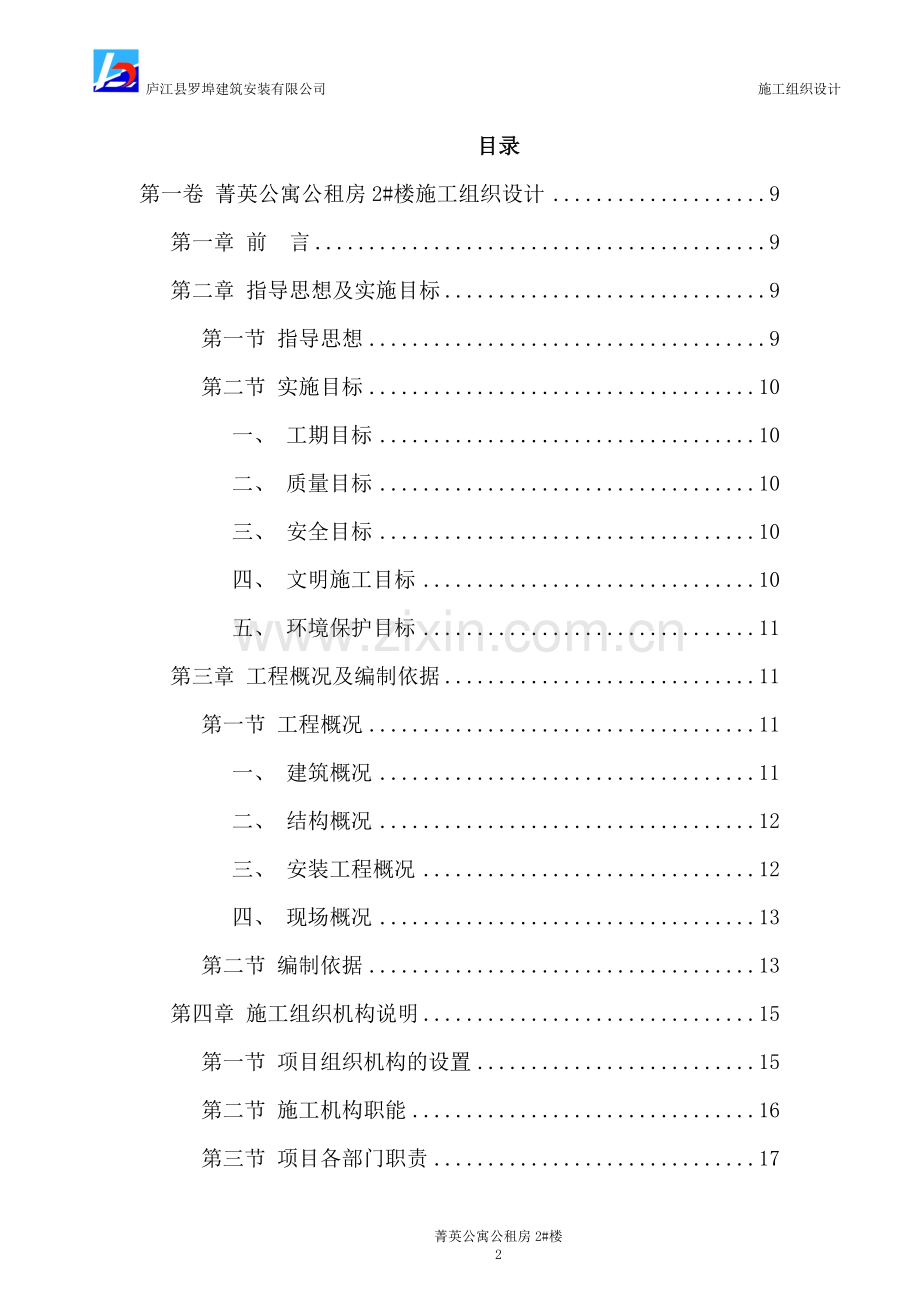

庐江县罗埠建筑安装有限公司 施工组织设计菁英公寓公租房2#楼施工组织设计目录第一卷 菁英公寓公租房2#楼施工组织设计9第一章 前 言9第二章 指导思想及实施目标9第一节 指导思想9第二节 实施目标10一、 工期目标10二、 质量目标10三、 安全目标10四、 文明施工目标10五、 环境保护目标11第三章 工程概况及编制依据11第一节 工程概况11一、 建筑概况11二、 结构概况12三、 安装工程概况12四、 现场概况13第二节 编制依据13第四章 施工组织机构说明15第一节 项目组织机构的设置15第二节 施工机构职能16第三节 项目各部门职责17第五章 施工准备18第一节 施工技术准备18一、 做好调查工作18二、 做好与设计的结合工作18三、 认真编制施工组织设计19四、 编制施工图预算和施工预算19第二节 物资条件准备19一、 建筑材料的准备19二、 构配件及半成品的加工订货准备20第三节 施工机械选型与准备20第四节 劳动力准备21第五节 现场准备22第六章 施工部署及协调22第一节 施工总体部署22一、 施工阶段划分及衔接关系22二、 工程施工总体部署23第二节 施工协调25一、 内部协调25二、 与其它单位的协调工作27第七章 主要分部分项工程施工方法28第一节 施工测量28一、 主要测量人员及器具28二、 建立施工平面控制网29三、 主轴线的定位与放线29四、 高程控制30五、 沉降观测31第二节 土方工程32第三节 钢筋工程32一、 钢筋供应32二、 钢筋翻样32三、 钢筋的加工制作及领料33四、 钢筋绑扎33第四节 模板工程35一、 基础梁及承台模板36二、 柱模板37三、 梁板模37四、 电梯井模板39五、 楼梯模40第五节 混凝土工程40一、 砼的试配与选料40二、 混凝土的运输41三、 砼的浇筑和振捣41四、 砼的养护43第六节 脚手架工程43第七节 砌体工程45一、 施工前的准备45二、 煤矸石空心砌块砌筑要点45第八节 楼地面工程46一、 地砖面层46第九节 装饰工程47一、 抹灰工程47二、 乳胶漆48第十节 防水与保温工程49一、 屋面改性沥青卷材防水49二、 玻化微珠保温层50第十一节 安装工程50一、 给排水工程50二、 电气安装工程58第八章 施工进度控制计划及施工工期保证措施62第一节 施工进度控制计划说明63一、 总进度控制计划说明63二、 7.1.2基础施工阶段进度计划说明63三、 标准层结构施工进度计划说明63四、 装修阶段施工进度说明63第二节 施工进度保证措施64第九章 总平面布置65第一节 现场总平面布置说明65第二节 现场临时供电、供水66一、 用电负荷的计算66二、 配电方式与现场用电布置67三、 施工供水管线布置67第三节 施工排水67第四节 总平面管理措施67第十章 质量目标、质量保证体系及技术措施68第一节 质量目标69第二节 质量保证体系69一、 组织机构69二、 质量管理职责70三、 质量监督体系71第三节 质量技术措施总则72第四节 施工准备过程中的质量控制73第五节 施工过程中的质量控制73第六节 质量保证技术措施75一、 施工计划的质保措施75二、 施工技术的质保措施75三、 施工操作中的质保措施75四、 施工材料的质保措施76第七节 分项工程质量措施77一、 模板工程77二、 钢筋工程77三、 砼工程79四、 砌筑工程80五、 抹灰工程81六、 防水工程81第八节 计量管理82一、 计量管理制度82二、 计量管理措施83第十一章 安全管理措施85第一节 安全目标85一、 安全生产制度85二、 安全技术措施全生产体系由安全生产责任制，安全生产制度及安全技术措施组成。安全管理体系图见1-11。87第十二章 季节性施工措施89第一节 雨季施工措施全生产责任制89第二节 冬期施工措施工程制定以项目经理为主，安全负责人为辅，各级工长及班组为主要执行者，保卫、安全员为主要监督者，医务人员为保障者的安全生产责任制。各自职责如下：90第十三章 环境保护及文明施工目经理：全面负责施工现场的安全措施，分项安全方案，督促安全措施的落实，解决施工过程中不安全的技术问题。90第一节 环境保护措施全负责人：督促施工全过程的安全生产，纠正违章，配合有关部门排除施工不安全因素，安排项目内安全活动及安全教育的开展，督促劳防用品的发放和使用。90第二节 文明施工措施工工长：负责上级安排的安全工作的实施，进行施工前安全技术交底，监督并参与班组安全学习。92一、 现场文明施工管理细则它部门及保卫部门：保证消防设施的齐全和正常维护、使用，消灭火灾隐患。医务人员应及时诊治各类疾病，保证施工人员的身体健康，对突发性事故，采取急救措施。后勤及行政部门保证工人的基本生活条件。92二、 重点部位的要求93三、 其它具体措施94四、 现场文明施工检查95第十四章 工程保修措施95第一卷 菁英公寓公租房2#楼施工组织设计第一章 前 言我公司对被邀请参加安徽省庐江县华龙建材有限公司的菁英公寓2#楼工程的投标，表示十分感谢。在认真阅读招标文件和对本工程现场实地勘察的基础上，组织了本次工程的投标工作。本施工组织设计是我公司对菁英公寓2#楼工程的投标文件之一，它体现了我公司对本工程施工的总体构思和部署。我们将遵循国家的技术管理标准的有关规定，以及我公司的质量体系文件，在图纸会审后，按照施工组织设计所确定的原则，编制详细的施工方案，用以指导工程的施工管理，以确保优质、高速、安全、文明地完成建设任务。第二章 指导思想及实施目标第一节 指导思想我公司针对本工程的指导思想是：质量第一，服务周到，业主满意，以质量为中心，按照GB/T19002-ISO9002质量管理和质量保证系列标准，建立工程质量保证体系，选配高素质的项目经理，积极推广应用新技术、新工艺、新设备、新材料，精心组织科学管理，优质高速地完成本工程的施工任务，创出安徽省以至全省一流水平的工程。第二节 实施目标一、工期目标根据业主要求及我公司实力确保300天完成整个施工任务。二、质量目标严格执行建筑安装工程质量检验与评定统一标准GBJ300-88，确保一次交验达到合肥市优良工程。争创合肥市优良样板工程。三、安全目标加强进场人员的安全思想教育，提高施工人员的安全意识，同时加大安全费用投入，杜绝死亡及重伤事故，月轻伤频率控制在1.5以下。四、文明施工目标严格按合肥市文明施工的各项规定执行，场内各种建筑材料堆码成行成垛，实行禁烟、无垃圾管理，保持场容、市容环境卫生，确保合肥市优良达标现场。五、环境保护目标在确保工程质量和工期的前提下，树立全员环保意识，采取有效措施，减少施工噪音和环境污染，自觉保护市政设施，最大限度减少对环境的污染。第三章 工程概况及编制依据第一节 工程概况菁英公寓公租房2#楼位于庐江县五里路与三环路交叉口，由庐江县华龙建材有限公司投资兴建，本工程占地面积984平方米，建筑物地上十层，总建筑面积为9066.59平方米。 一、建筑概况本工程平面尺寸为54.2m18.6m，其中住宅部分七层，层高3m ；1-3层为服务用房，层高3.9m，面积为2659.83平方米，上部为公租房标准层，层高3m。建筑总高度31.5m（至屋顶顶部）。本工程西侧配置有两部电梯；主体建筑公共部分楼地面为面砖或花岗岩，墙面和顶棚为乳胶漆，窗采用铝合金门窗，门分为防盗门、木门等。住宅室内按初装修施工，即墙面抹灰罩白，地面找平。屋面采用柔性卷材防水。本工程0.000相当于黄海高程21.650。二、结构概况本工程基础采用人工挖孔桩，桩基扩大头置于第五层中风化泥质砂岩层，桩截面为900mm900mm，1000mm1000mm，1100mm1100mms三种桩径，混凝土强度等级C25，桩长为6.00-10.00m，单桩极限承载力标准值为6000kpa。基础采用独立桩承台，最大尺寸为1600mm1600mm1000mm,基础梁截面尺寸有250mm600mm、250mm500mm两种。本建筑物为框架结构，电梯剪力墙厚度为200mm。矩形柱截面尺寸最大为700mm700mm。混凝土等级分类：基础为C25、C30，板为C30，梁为C30，柱为（10.470以下C40,10.470-16.470为C35,10.470以上为C30）。框架填充墙正负零以下采用Mu15非承重混凝土实心砌块，M10水泥砂浆砌筑；正负零以上外墙采用Mu5煤矸石空心砖砌块（容重不大于11KNm3）, M5混合砂浆砌筑；内墙采用蒸压轻质加气混凝土板（容重不大于5.5KNm3）。本建筑物属丙类建筑，抗震等级为二级，抗震设防7度。三、安装工程概况本工程安装部分包括室内、外给排水及管道安装工程；电气系统安装工程。1、电气系统工程包括低压配电、照明、防雷及接地；2、给排水工程包括给水系统、排水系统、雨水废水系统。四、现场概况施工场地拆迁及场地平整已基本完，施工用水、用电、场内外道路已基本通畅，工程桩已施工完，由于3#、4#、6#、7#、8#楼同时施工，故施工现场非常狭窄。第二节 编制依据-菁英公寓公租房2#楼工程的招标文件、施工图纸及答疑记录-建设部颁发的建设工程施工现场管理规定-合肥市颁布的合肥市建设工程施工现场综合考评标准-本公司的企业标准-本公司颁发的质量保证手册、程序文件和项目管理文件-中华人民共和国颁布的现行建筑结构和建筑施工的有关规程、规范及验评标准土建部分：GB50026-93 工程测量规范YSJ402-89 地基与基础工程施工操作规程JGJ18-96 钢筋焊接及验收规范GB50204-92 混凝土结构工程施工及验收规范JGJ/T10-95 砼泵送施工技术规程GB50164-92 混凝土质量控制标准GBJ203-98 砌体工程施工及验收规范JGJ73-91 建筑装饰工程施工及验收规范GB50209-95 建筑地面工程施工及验收规范GB50207-94 屋面工程技术规范JGJ59-99 建筑施工安全检查标准JGJ46-88 施工现场临时用电安全技术JGJ33-86 建筑机械使用安全技术规程JGJ80-91 建筑工程施工现场供电用电安全规范GBJ300-88 建筑安装工程质量检验评定统一标准GBJ301-88 建筑工程质量检验评定统一标准安装部分：GB50268-97 给排水管道工程施工及验收规范GB50235-97 工业金属管道工程施工及验收规范GB50184-93 工业金属管道检验评定标准GB50259-96 电器装置安装工程电器照明装置施工及验收规范GB50258-96 电器装置安装工程1KV及以下配线工程施工及验收规范GBJ149-90 电器装置安装工程母线装置施工及验收规范GB50254-96 电器装置安装工程低压电器施工及验收规范GB50150-91 电器装置安装工程电器设备交接实验标准GB50171-92 电气装置安装工程盘、柜及二次回路接线施工及验收规范 GBJ303-88 建筑电器安装工程质量检验评定统一标准GBJ303-88 电气装置安装工程质量检验评定标准第四章 施工组织机构说明第一节 项目组织机构的设置为确保优质、高速、安全、文明地完成菁英公寓公租房2#楼建设工程的建设任务，本工程中标后，我公司将成立菁英公寓公租房项目部，选派优秀的项目经理部 承担该工程的施工，按照项目法施工管理，我公司决定对本项目进行两级管理，一是公司组成由公司副经理钱良龙任领导小组组长，公司生产科、质量安全科、材料科、动力科、劳资科、财务科等科室负责人组成的工程指挥组，以确保该工程施工所需的各种资源的及时到位和全面履行合同中我公司的各项承诺的实现；二是配备我公司有丰富施工经验的项目经理高干同志担任项目经理，对工程施工进行组织、指挥、管理、协调和控制。项目经理部本着科学管理、精干高效、结构合理的原则，设项目经理一名、项目总工程师一名组成项目领导层。下设“五部一室”，即工程技术部、质量安全部、经营财务部、器材物资部、安装部、综合办公室，组成项目管理层。由庐江县罗埠建筑安装公司统一组织劳务作业层施工承包范围内的整个工程。项目组织机构图见附图-1。项目经理部主要施工管理人员见附表-1。项目经理简历见附表-2。第二节 施工机构职能1）贯彻执行国家和合肥市政府的有关法律、法规和政策，执行企业的各项管理制度。2）项目经理要向项目人员解释和说明本工程项目合同、项目设计、项目进度计划及配套计划、协调程序等文件。3）做好施工准备，落实具体计划，形成切实可行的实施计划系统。4）协调好各方面的关系，预见问题，处理矛盾。5）建立高效率的通讯指挥系统。6）对工程的进度、质量、安全、成本和场容等进行监督管理、考核验收、全面负责。7）注意在工作中开发人才、培养下属管理人员的工作能力。8）组织好项目生产调度会、项目经济活动会等关键性会议。9）组织制定项目经理部各类管理人员的职责权限和各项规章制度，搞好与公司各职能部门的业务联系和经济往来，每月向公司经理报告工作。10）严格财经制度，加强财务、预算管理，推行项目内部承包责任制。11）按照企业法人代表与业主签定的工程承包合同，严格履行全部合同条款。第三节 项目各部门职责工程技术部：对施工范围内的工程质量、技术措施、进度等进行管理，解决图纸及设计上的问题，编制单项施工方案或施工技术交底工艺卡,编制与调整周、旬、月施工进度计划。对工程管理人员和劳务人员进行调配指导施工，并保证进入施工现场的管理人员和劳务人员有相应的技术素质。并对施工档案资料进行收集、整理。质量安全部：对施工过程中的生产安全、文明施工进行综合管理。对施工范围内的工程质量进行监督控制、评定，对工程施工进行测量放线及按规范要求进行试验检验、计量管理。器材物资部：对施工机械设备、临时用水、用电进行管理协调。负责工程材料及施工用材的采购、验收、保管、发放等管理工作。经营财务部：对工程用款有计划、有测算，并进行成本控制，对施工范围内的工程预决算、报量进行审查，参与谈判及对工程合约进行综合管理。安装部：对施工范围内的安装工程进行检查、监督，并及时穿插。综合办公室：负责公关、接待、后勤保障及消防保卫工作。第五章 施工准备第一节 施工技术准备一、做好调查工作1) 气象、地形和水文地质的调查掌握气象资料，以便综合组织全过程的均衡施工，制定冬季、雨季、大风天气的施工措施，根据水文地质及气象情况，相应地采取有效的防排水措施。2) 各种物质资源和技术条件的调查由于施工工期短，故应对各种物质资源的生产和供应情况、价格、品种等进行详细调查，以便及早进行供需联系，落实供需要求。由于施工用水、用电量均对施工影响较大，用电的起动电流大，负荷变化多，移动式、手动式用电机具多，因此，对水源、电源等的供应情况应做具体落实，包括给水的水源、水量、压力、接管地点；供电的能力、线路距离等。二、做好与设计的结合工作由公司技术部门组织项目部相关人员认真学习图纸，并进行自审、会审工作，以便正确无误地施工。通过学习，熟悉图纸内容，了解设计要求施工达到的技术标准，明确工艺流程。进行自审，组织各工种的施工管理人员对本工种的有关图纸进行审查，熟悉和掌握图纸中细节。组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。组织图纸会审，由设计方进行交底，理解设计意图及施工质量标准，准确掌握设计图纸中的细节。三、认真编制施工组织设计由技术部门认真编制该工程的施工组织设计，作为工程施工生产的指导性文件。四、编制施工图预算和施工预算由预算部门根据施工图、预算定额、施工组织设计、施工定额等文件，编制施工图预算和施工预算，以便为施工作业计划的编制、施工任务单和限额领料单的签发提供依据。第二节 物资条件准备一、建筑材料的准备1) 根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，做为备料、供料工作和确定仓库、堆场面积及组织运输的依据。主要材料计划见附表-3。2) 根据材料需用量计划，做好材料的申请、订货和采购工作，使计划得到落实。3) 组织材料按计划进场，并做好保管工作。二、构配件及半成品的加工订货准备根据施工进度计划及施工预算所提供的各种构配件及半成品数量，编制相应的需用量计划。积极联系厂家、货源。 第三节施工机械选型与准备我司在综合考虑工程特点、施工条件、工期、质量等因素的基础上，对施工机械设备计划如下：1）塔吊选取本工程计划选取一台QTZ4508型塔吊作为结构施工垂直运输的主要设备，经计算可满足本工程吊运量的要求，具体平面布置见附图-2。塔吊安装前将编制详细的塔吊基础及塔吊安装施工方案。2）电梯选型本工程拟定在装修及围护阶段设一部施工物料提升机，主要解决施工人员上下、砌筑及装饰材料的垂直运输。3）其它设备其它设备的选择参照施工主要设备机具一览表（附表-4）。施工机具就位后应进行试运转，并做好维护、保养工作。第四节 劳动力准备根据确定的现场管理机构建立项目施工管理层，选择高素质的施工作业队伍进行该工程的施工。1、根据本工程的实际情况、工程特点和施工进度计划要求，确定各施工阶段的劳动力需用量计划，我公司将派出本公司最优秀的成建制的劳务队伍进驻现场，进场前进行入场教育，特殊工种持证上岗，入场后迅速进入工作状态，我们将保证劳动力的质量和数量不受季节的影响。具体劳动力计划见劳动力需用量计划表（见附表-5）。2、对工人进行必要的技术、安全、思想和法制教育，教育工人树立“质量第一、安全第一”的正确思想；遵守有关施工和安全的技术法规；遵守地方治安法规。3、生活后勤保障工作：在大批施工人员进场前，做好后勤工作的安排，为职工的衣、食、住、行、医等予以全面考虑，认真落实，以充分调动职工的生产的积极性。第五节 现场准备现场准备工作包括以下内容：1、根据业主提供的坐标点设置工程测量控制网。2、塔吊基础施工及安装。3、按总平面图设置将水、电引至各施工点。4、施工区域临时围墙及大门的设置。5、现场临时设施搭设及施工区域内部分道路的硬化。第六章 施工部署及协调第一节 施工总体部署本工程工期紧，任务重，施工部署按照“先上后下、先土建后安装，先结构后装饰”的原则，实行平面分区，立体分层，流水施工的施工方法，按照系统工程原理，精心组织各工种、各工序的作业，对工程的施工过程、进度、资源、质量、安全、成本实行全面管理和动态控制。确保该工程的工期、质量、安全文明施工等均满足业主要求。一、施工阶段划分及衔接关系在施工中，为突出重点，明确目标，将整个施工分为五大阶段。第一阶段：施工准备阶段。重点做好场地交接，调集人、材、物等施工力量，进行施工平面布置、塔吊基础的施工及塔吊的安装，图纸会审，办理开工有关手续，做好技术、质量交底工作，目标是充分做好开工前的各项准备工作，争取早日开工。第二阶段：地下基础结构施工阶段。由于工程刚开工，此阶段主要是组织、协调，使施工尽快趋于正常，抢寒天战严寒，做好现场的排水工作。第三阶段：主体结构施工阶段。此阶段为工程施工的高峰期，标准层施工要达到十天一层楼，目标是2012年10月28日封顶。第四阶段：砌体、装饰施工阶段。主体封顶后，即进入大面积砌体、装修施工，同时水电安装也进入高峰期，此阶段为工程竣工的关键阶段，是文明施工和安全生产较难控制的阶段，重点要做好各方的协调工作。第五阶段：室外工程施工阶段。此阶段为工程全面收尾阶段，重点是车道的施工。目标控制在2013年6月8日竣工。二、工程施工总体部署（一）本工程以土方基础主体砌筑内装修为施工主线，施工总体部署见下图：（二）标准层结构施工阶段，施工流程图如下。（四）砌筑、装修阶段，主楼以三层为一施工段组织流水施工，内容包括砌筑、门窗安装、内粉刷、地坪、罩白。第二节 施工协调一、内部协调内部配合主要是土建与安装的配合与协调。1、监督、检查计划和工程合同的执行情况，负责人力物力的综合平衡，促进生产活动正常进行。2、定期召开有业主、上级职能部门、设计单位、监理单位的协调会，解决施工疑问和难点。3、定期组织召开各专业管理人员会议，分析整个工程的进度、成本、计划、质量、安全、文明施工执行情况，调度会延伸到作业班组长，使项目领导的精神贯彻到现场每个施工员的行动中去。4、指派专人负责，协调各专业工长的工作，组织好各分部分项工程的施工衔接，协调穿叉作业，保证施工的条理化、程序化。5、定期召开由项目经理和财务、预算及现场管理人员参加的成本分析会，优化人力、物力、财力的使用，使成本得到有效的控制。6、施工组织协调建立在计划和目标管理基础之上，根据施工组织设计与工程有关的经济技术文件进行，指挥调度必须准确、及时、果断。7、安装工程的施工进展必须服从于土建工程的施工部署。8、结构阶段的各种预留洞、预埋管、预埋铁件随土建施工同步完成。安装工程预留预埋在该层板底钢筋绑扎完毕开始插入施工，安装工程施工必须在规定时间内予以完成。9、室内卫生间内上、下水管、暗线管、内配线，各类开关箱和插座的安装随粗装修同步完成，各种水、电管线、插座盒、开关盒须埋设在砌体中必须于砌体施工前布设完毕。10、施工安装时，由于业主设计师变更，需重新敲、凿及拆搭脚手架，安装完成后需做地坪或封洞修补工作。11、由于土建与安装之间的交叉较多，土建与安装之间应加强相互之间成品保护工作。12、水电预留、预埋管件应做好标记，牢固地固定于是附着物上，木工、钢筋工应注意对其进行保护。13、砼浇捣过程中，振动棒不能接触预埋件，避免其产生移位；穿线管、线盒保护预埋。14、安装接地及预埋采用焊接不得烧伤钢筋。15、不得在砼成品面随意开槽打洞，应在砼浇筑前做好预埋预留。16、水、电管线、插座盒、开关盒须于砌体施工前布设完毕，不得随意开槽打洞。17、土建与安装单位应遵守统一的安全施工管理制度，对于有关施工作业，安全设施的拆除，施工机具的使用等土建与安装应相互配合，相互提醒，相互警戒。确保“不伤害他人，不被他人伤害”。二、与其它单位的协调工作为了保证施工的秩序，解决现场存在的矛盾，逐级传达和执行决策人的意图，建立以项目经理为核心的对外协调调度体系。对外协调将本着从大局出发、友好互利的原则。1、与电梯专业施工队的配合首先与电梯施工队做好电梯井筒的移交工作，内容包括轴线、垂直度、几何尺寸、预留孔、预埋件等。电梯安装期间，人员、材料的进出场、上下楼应统一管理，挂牌施工，用水用电按照业主的要求统一协调。根据电梯安装的进度，及时插入电梯门套、脚踏板的处理，开关盒的封堵以及电梯机房的装修工作。2、与沉降观测单位的配合沉降观测单位进行观测时，我施工单位应积极热情地提供必要的工作条件。第七章 主要分部分项工程施工方法第一节 施工测量根据其外形特点，拟定建筑施工控制网为方格网，采用直角座标法放线。以建设单位提供的平面和高程控制点为依据，根据设计对本工程平面座标和高程的要求，准确地将建筑物的轴线与标高反映在施工过程中，严格按工程测量规范要求，进行控制点的加密和放样工作。一、主要测量人员及器具选用J2激光经纬仪一台、激光垂直仪、精密水准仪一台、50m钢卷尺一把，配一名经验丰富的测量员来完成工程施工全过程的测量放线工作。二、建立施工平面控制网根据甲方提供的坐标控制点为测量放线依据，结合施工图进行施工测量定位放线，确定出如下图所示的测量控制主轴线。控制点的设置考虑在场内不易破坏和通视条件较好的位置，并设置永久标识。其测量控制点如图7-1所示三、主轴线的定位与放线1)垫层施工时主要轴线的定位与放线垫层施工时,依据就近原则将方格网中的控制轴线用经纬仪投至基坑底的施工区域内，基坑的轴线即从附近的控制轴线通过钢尺丈量。控制轴线的标定在施工前期采用501001000木桩钉设，当一部分垫层施工完后可直接在垫层上弹墨线及标红三角。木桩钉设的控制轴线，每次使用前必须拉麻线校核木桩有无移动。垫层施工完后地面上的方格控制网必须全部引测到基坑内以便检查底板边线和基坑的轴线位置。2)地上结构施工时轴线的定位与放线在部分浇筑到0m层时，在0m楼层面上根据平面控制网测定主要控制点，各控制点与控制轴线偏移500mm，组成一矩形内控制网，并在以上各楼层楼板上与该控制点相对应的位置留出100100的预留孔，作为主要轴线点向上垂直传递的通光孔，传递到各楼层的控制点用经纬仪和钢尺进行校核，检查其相对位置是否正确，经检查无误后方可作为该楼层各轴线平面定位的依据。轴线控制网如图7-2所示：四、高程控制1)建立首级水准控制网土方开挖时先根据业主移交的水准点在施工场区周围建立首级水准控制网。本工程首级水准控制网至少由六个以上的水准控制点组成。水准控制点标记在场区四周稳固的构筑物上以方便使用。因土方工程中降水会引起基坑四周地面沉降，故应另行在场区外侧建筑物上设置两个永久性的水准点，以作为首级控制网的监测点。2)高程控制基础施工阶段先根据首级水准控制网在基础四周的围墙上建立二级水准控制网，施工时依据就近原则，从施工区域附近的二级水准控制点引测施工控制标高并与相邻的二级水准点进行对照闭合。二级水准控制网用水准仪结合吊钢尺的方法测设。一层结构施工完后，即将业主给定的建筑物0m层标高通过电梯井引测至该结构层，然后用S3级自动调平水准仪抄平，弹出该楼层500mm处水平线。五、沉降观测根据城市测量规范、水准测量规范及设计要求，为及时了解沉降变形情况，应在建筑物四周设沉降观测点。在建筑物周围布设五个水准点作为工作基点。沉降观测将由有资质的专业施工队伍完成。第二节 土方工程土方采用机械大开挖，汽车运土至指定地点。土方回填前清除坑内的积水和杂物。回填时分层进行，层层采用环刀法取样检验密实度，每层虚铺土厚度不大于300mm，每层须仔细用蛙式打夯机夯实，回填前初步平整，打夯时一夯压半夯依次夯打，直至回填土密实。第三节 钢筋工程一、钢筋供应所供钢材必须是马钢厂家的产品，钢筋必须批量进货，每批钢材质保书齐全，钢筋捆上的标牌、出厂检验报告及出厂单必须相符。在此基础上再按规范要求取样，合格的材料方可用于施工现场。二、钢筋翻样钢筋在翻样时要综合考虑钢筋的弯曲延伸量、对焊预留量、电弧焊的焊缝有效长度、锚固长度、搭接长度，综合考虑到现场实际情况，钢筋相互穿插、避让关系，解决首要矛盾，做到在准确理解设计意图、执行规范的前提下进行施工作业。三、钢筋的加工制作及领料钢筋在按设计成型之前，必须经过除锈、调直、切断、弯曲成型等加工过程。所有钢筋的半成品加工均在场外统一进行。按设计及规范要求，本工程结构直径22的水平主筋接长采用闪光对焊和单面搭接焊连接，柱、墙竖向主筋接长采用电渣压力焊。其余小直径钢筋采用搭接接长。制作时先按料单放样，试制合格后才能成批生产，生产时严格按照钢筋配料单的尺寸、形式、数量进行。制作后，分门别类挂好标识牌，整齐堆放。现场钢筋工长领用半成品时，钢筋加工车间负责人要做好详细的记录，并办好发放交接手续，控制好领料数量，避免重复领料，造成钢材浪费。四、钢筋绑扎1、基础钢筋绑扎钢筋绑扎之前，必须将轴线和梁位置定位，复线无误后，再绑扎钢筋，其绑扎顺序如下所示：钢筋绑扎措施：1)为保证底板上下层钢筋的相对位置，采用22钢筋焊成支撑架支承顶面钢筋，支撑架的纵横间距控制在1.0m左右。支撑架应确保牢固和稳定，以防止顶面钢筋下沉和变位。如下图所示：2)为保证墙、柱插筋不偏位，先用定位箍筋将插筋定位，然后将插筋与底板面筋点焊固定，在离面筋500mm高的位置加绑一道定位箍筋或水平筋，并增加斜支撑固定，预防砼浇筑时产生柱、墙插筋位置偏移现象。2、主体结构钢筋绑扎主体结构每一施工段的钢筋绑扎安装顺序为：检查、校正柱的竖向钢筋竖向钢筋接长墙、柱钢箍绑扎主框架梁、次框架梁钢筋绑扎板筋绑扎。钢筋绑扎应严格按施工图进行，要做到横平竖直、整齐美观，数量间距都要严格符合图纸和规范的要求，绑扎形式复杂的的结构部位时，应先考虑钢筋穿插就位顺序，以减少绑扎困难。要垫好垫块或撑铁，保证梁、柱、板以及剪力墙的保护层厚度，并注意成品保护，特别是现浇板的钢筋。第四节 模板工程本工程模板体系采用木制定型模板。优点在于装拆方便，表面光洁，接缝易处理。主要材料采用18mm厚木夹板、50100木枋、48钢管支撑，对拉螺栓加固。模板及木枋要堆放在干燥的地方，避免淋雨及曝晒，并注意防水，配制加工好的模板编号堆放整齐。模板运输时应水平堆放并采取加固措施，以避免倾翻造成损坏。本工程结构模板主要包括基础地梁及承台模板，墙模、柱模、梁板模、电梯井模、楼梯模。方法如下：一、基础梁及承台模板基础梁及承台模板的加固方法如下图：承台模板支设示意基础梁模板支设二、柱模板模板根据柱截面尺寸进行配制，本工程柱截面最大尺寸700mm700mm，配模时采取大面压小面，柱与梁接口处，采取柱模开槽，梁底及侧模与槽边相接，拼缝严密，并用木枋压紧，柱模加固采用钢管抱箍，对拉螺栓加固，每500mm一道。圆柱采用定型钢模板，404扁钢抱箍，间距500mm，抱箍采用螺栓调节。示意图见下图：三、梁板模梁底模、侧模、板模的配置要考虑压边顺序，一般为梁侧模压梁底模，板模压梁侧模。楼板模板采用散装散拆，模板编号定位，楼板上开洞的，先在底板模上放出洞口线，再在底模上支设洞边模板，并用木枋作内撑，用以加固模板，防止洞口模板在打砼发生偏移。板底模的标高要严格控制，模板拼接允许偏差控制在规范许可范围内。平台模板、梁模板安毕后，应留设清扫口，以利于模板上杂物的清扫。模板的支撑与加固采用快拆体系满堂脚手架，此种脚手架的特点是：搭拆简易、承载力大、安全可靠、周转速度快。快拆体系主要由立杆、顶杆、斜杆、可调底座、可调托撑、早拆柱头组成。梁板模板支设方法如下图所示：四、电梯井模板电梯井侧模板采用钢框竹胶合板体系，井筒内用钢框竹胶合板、工具式型钢支撑组成的三铰筒子模作内模与移动式操作平台配套使用，电梯井筒模按我局9409号电梯井筒单向铰整体提升施工工法的规范施工。示意见下图。五、楼梯模采用全封闭式支设楼梯模板，示意见下图：第五节 混凝土工程本工程砼根据建设单位要求全部采用商品砼。一、砼的试配与选料严格控制材料质量，选用级配良好、各项指标符合要求的砂石材料，进场水泥必须有材质证明书,且必须对其强度和安定性等性能指标按批量进行检测,合格后方可使用，且不定期的对砼生产厂家抽取检查其原材料是否合格。二、混凝土的运输砼经过运输汽车运至现场，用汽车输送泵运送至浇筑作业面。三、砼的浇筑和振捣钢筋绑扎、模板支设完毕并加固牢固，预埋、预留准确后，填写砼浇灌申请表，请各专业工长、班组长会同项目质检员签字同意，并经监理公司检查认可后才许浇灌。浇注前，通过协议与气象台建立中、短期天气预报和灾害性天气预报制度，便于提前做好针对性的防雨、防风等措施，与有关部门建立良好的协作关系，保证道路畅通，水、点供应正常。在施工现场内设专人负责指挥调度，做到不待料、不压车、工作上有序作业。砼浇注前，应做好各种机械设备的保养工作。1、基础砼的浇注和振捣基础砼的振捣采用插入式振动棒进行。振动棒的操作要做到“快插慢拔，直上直下”，列式插点次序移动，防止漏振。间隔2030分钟以后，对砼进行二次复振。且在浇灌过程中要将泌水及时抽排。浇注时要控制好砼表面标高，用木刮尺刮平，浇完后二到三小时用木槎将砼表面反复压两遍，用一次性抹光机收光，使砼表面密实，砼硬化前12小时，用一次性抹光机将砼表面再次抹压收光。2、主体砼的浇注和振捣砼浇注用塔吊垂直运输，梁、板、墙、柱一次浇筑成型，浇筑时采用先墙柱后梁板的原则。浇注墙柱时，不留施工缝，为防止砼的离析，采用分层浇注的方法，每次的浇注高度不得超过0.5m。因墙、柱和梁的砼强度等级不同，节点区砼按高强度等级砼施工，分界面应在墙、柱外边500mm处，并采用快易收口网隔断，详见下图。高温天气浇砼时，为降低砼的入模温度，泵车入料口均设置遮阳设施，并用浸水草包或麻袋裹水平泵管。砼振捣时，振动棒应交错有序，快插慢拔，不能漏振，也不得过振，振动时间控制在2030秒。在有间歇时间差的砼界面处，为使上、下层砼结合成整体，振动器应伸入下层砼5cm，特别要加强墙、柱接槎处及钢筋较密处的振捣，以确保砼无烂根、蜂窝、麻面等不良现象。楼板采用振动器振捣。四、砼的养护混凝土的养护一般采用洒水及盖湿麻袋养护，柱养护采用喷洒无水养生液和用湿麻袋包裹相结合的办法。养护期一般为7天，对于采用的防水混凝土洒水覆盖养护14天。第六节 脚手架工程本工程外架采用双排扣件式钢管落地式脚手架，主要用于结构和装修阶段的安全防护和提供操作平台。1）脚手架的搭设和拆除搭设顺序为：做好搭设的准备工作地基处理放置纵向扫地杆逐根树立立杆，随即与纵向扫地杆扣牢安装横向扫地杆，
