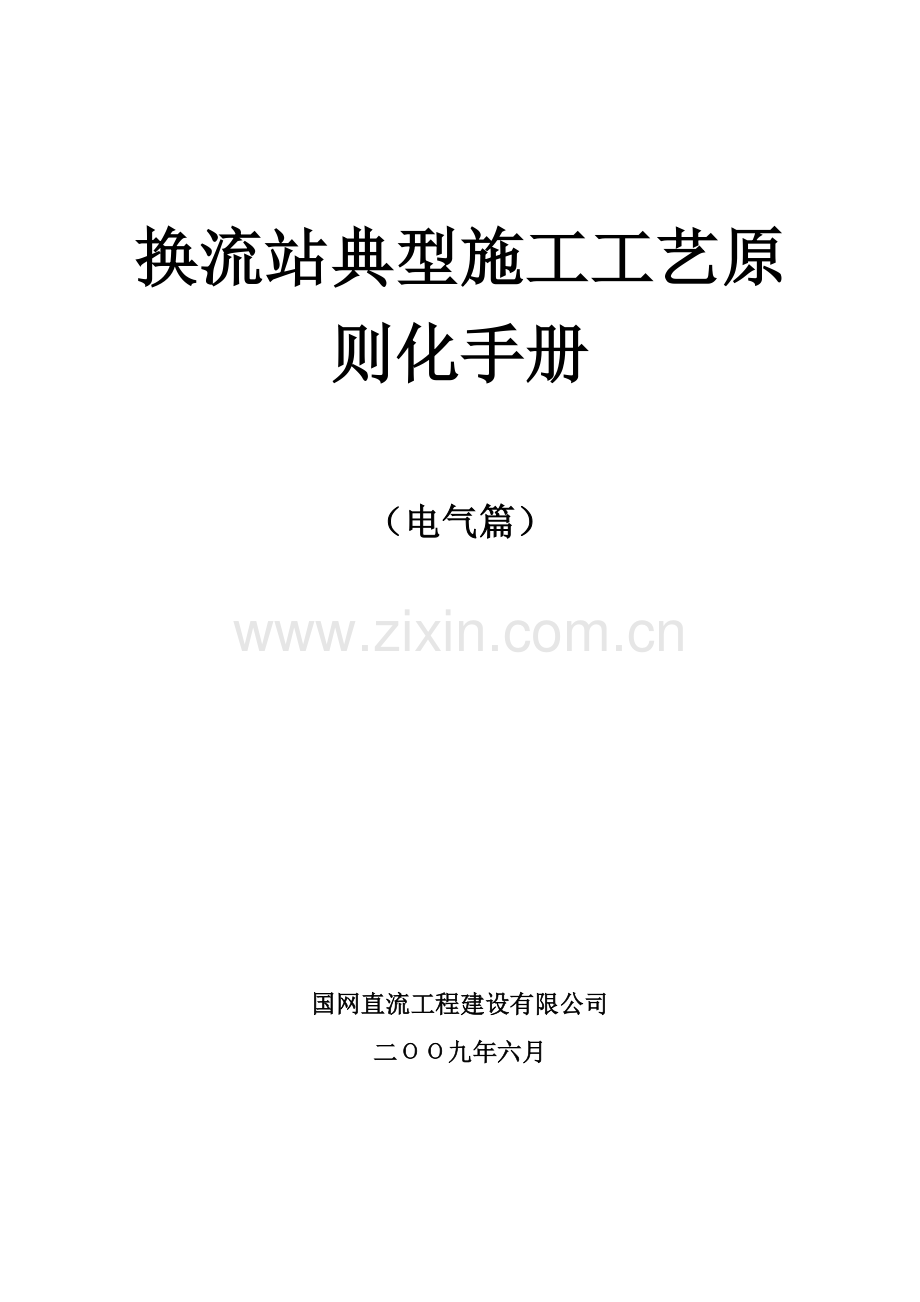

换流站典型施工工艺原则化手册
（电气篇）
国网直流工程建设有限公司
二ΟΟ九年六月

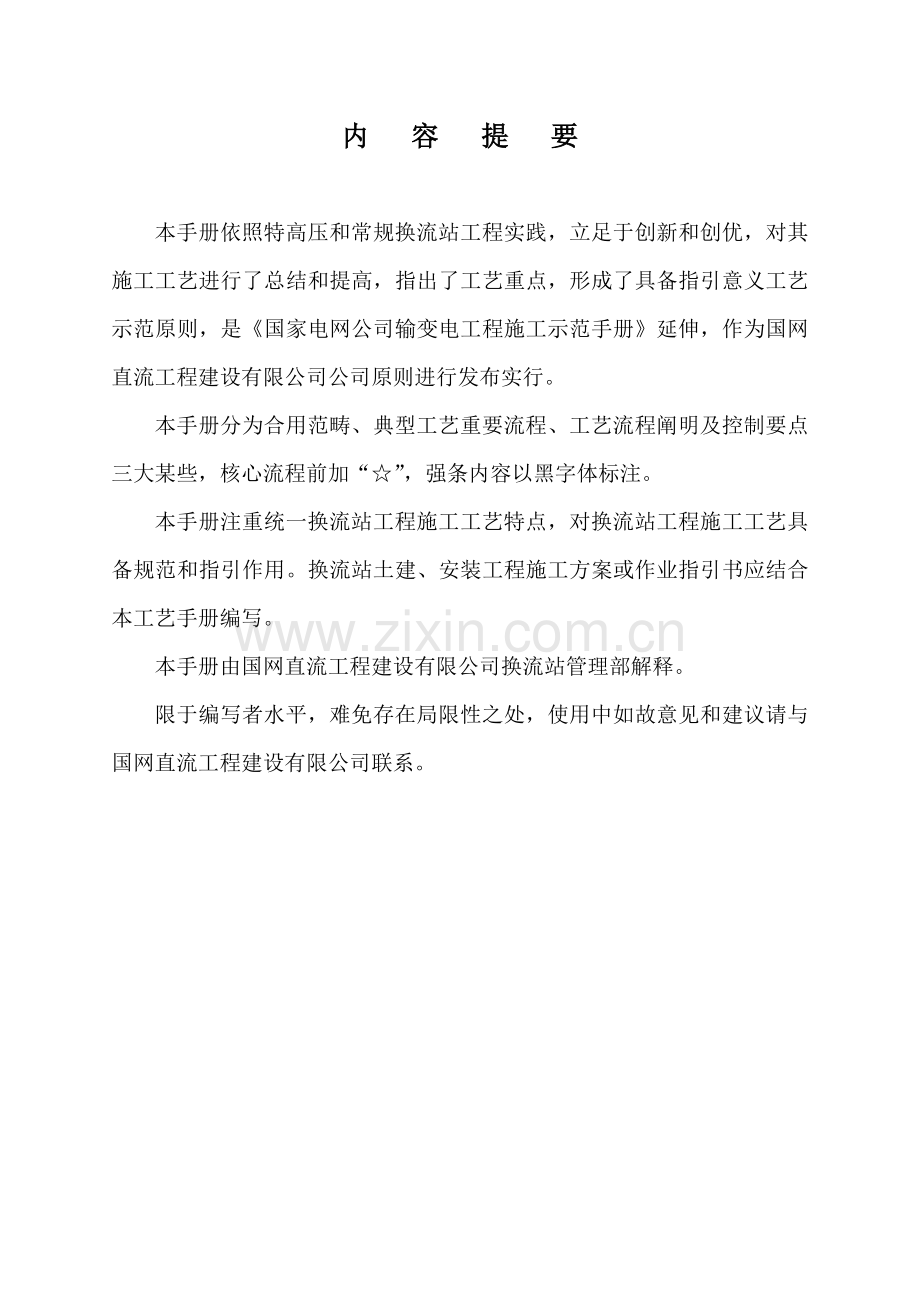

内 容 提 要
本手册依照特高压和常规换流站工程实践，立足于创新和创优，对其施工工艺进行了总结和提高，指出了工艺重点，形成了具备指引意义工艺示范原则，是《国家电网公司输变电工程施工示范手册》延伸，作为国网直流工程建设有限公司公司原则进行发布实行。
本手册分为合用范畴、典型工艺重要流程、工艺流程阐明及控制要点三大某些，核心流程前加“☆”，强条内容以黑字体标注。
本手册注重统一换流站工程施工工艺特点，对换流站工程施工工艺具备规范和指引作用。换流站土建、安装工程施工方案或作业指引书应结合本工艺手册编写。
本手册由国网直流工程建设有限公司换流站管理部解释。
限于编写者水平，难免存在局限性之处，使用中如故意见和建议请与国网直流工程建设有限公司联系。
编 写 委 员 会
主 编： 李文毅
副主编： 肖安全
编委会成员： 曹立逊、赵宏伟、袁清云、余乐、种芝艺、张金德、
陈力、梁平、刘良军
编写组组长： 肖安全
编写副组组长：种芝艺、黄杰
电气篇编写构成员：白光亚、王茂忠、李勇、张诚、关金锁、
邹军峰、金钟、何东阳、张雷、周岳林、
余国栋、陈永贵、周孚民、汪志军
土建篇编写构成员：李煜、张春宝、谭启斌、陈绪德、江云平、杨洪瑞、卢广信、叶川敏、王益民、赵洪胜、李斌、白斯宇、张岭如、孙云波
前 言
国网直流建设公司在国家电网公司坚强领导下，贯彻科学发展观，致力于建设资源节约型、环境和谐型社会。并以特高压建设为着力点，大力履行精益化管理、原则化建设，依托工程建设，组织施工单位开展原则化工艺研究，着力提高施工工艺水平，规范换流站施工工艺，提高工程质量。
本书由国网直流建设公司组织关于换流站参建单位专业技术人员，在借鉴了之前特高压和常规换流站土建和电气施工经验基本上，结合换流站工程特点研究编写，形成了本手册电气分册和土建分册。其中许多工艺办法和流程通过了实践检查，凝聚了工程建设人员辛勤快动和智慧，是后续换流站建设施工工艺蓝本。
本手册规定了土建和电气施工合用范畴、典型工艺重要流程、工艺流程阐明及控制要点。土建手册中规范了阀厅建筑工程施工、换流变及平抗区域建筑工程施工、道路与围墙工程施工、挡土墙与护坡工程施工、消防工程安装、电缆沟施工、构支架基本及保护帽和装修工程八个某些施工工艺。电气手册中规范了换流变压器、油浸式平波电抗器安装、阀厅设备安装、母线安装、滤波设备安装、二次系统安装、降噪设施施工、接地极安装和接地安装八个某些安装工艺。
该手册作为原则化管理体系分支——技术原则之一，同步是《国家电网公司输变电工程施工示范手册》延伸，在所管辖直流工程上实行。
科技是生产力，施工科技范畴工艺提高，体现了工程施工技术进步。为此，各参建单位付出了辛勤快动，在此表达衷心感谢，同步对参加本书编辑单位和个人表达道谢！
目 录
第一章 换流变压器、油浸式平波电抗器安装工艺 1
第二章 阀厅设备安装工艺 7
第一节 换流阀安装 7
第二节 阀冷却系统安装 15
第三节 管母和设备引连线安装 20
第三章 母线安装工艺 24
第一节 软母线、跳线及引连线 24
第二节 铝管母线安装 31
第四章 滤波设备安装工艺 36
第一节 滤波器组安装工艺 36
第二节 干式平波电抗器安装工艺 42
第五章 二次系统安装工艺 45
第一节 屏蔽密封模块（Roxtec）安装 45
第二节 电缆固定件（CABLE GLAND）安装 48
第六章 降噪设施施工工艺 51
第一节 隔声屏障施工 51
第二节 BOX-IN降噪设施施工 54
第七章 接地极安装工艺 57
第一节 铜棒焊接施工工艺 57
第二节 炭床敷设施工工艺 63
第八章 接地安装工艺 65
第一节 阀厅接地施工工艺 65
第二节 GIS室内接地施工工艺 67
第三节 室外设备、二次设备接地施工工艺 69
第一章 换流变压器、油浸式平波电抗器安装工艺
1、合用范畴
合用于直流输电系统换流站换流变压器及油浸式平波电抗器安装。
2、典型工艺流程
图1-1 换流变压器、油浸式平波电抗器安装流程图
3、工艺流程阐明及控制要点
控制要点：升高座、套管等附件实验及安装、真空注油及热油循环、牵引就位。
3.1 施工准备
3.1.1技术准备：按规定进行作业指引书编审批并进行技术交底。
3.1.2机具准备：干燥空气发生器、滤油机、真空泵等。
3.1.3材料准备：密封圈、白布、丙酮等。
3.1.4 需要本体露空安装附件时环境相对湿度必要符合规范及厂家规定，并适量补充干燥空气保持微正压。每次宜只打开一处，并用塑料薄膜覆盖，持续露空时间不超过厂家规定值，每天工作结束必要补充干燥空气直到压力达到厂家规定值。
3.1.5 当含氧量未达到18%以上时，人员不得进入。
3.2 开箱检查
3.2.1换流变压器本体运送压力、冲击纪录应符合规定，残油实验须合格。
3.2.2附件无损坏，数量齐全，满足下一步安装规定。
3.3 升高座、套管等附件实验及安装
3.3.1 密封解决
3.3.1.1 所有法兰连接处必要用耐油密封垫(圈)密封，密封垫(圈)必要无扭曲、变形、裂纹和毛刺，密封垫（圈）必要与法兰面尺寸相配合。
3.3.1.2 现场安装必要使用全新密封垫（圈）。
3.3.1.3 法兰连接面必要平整、清洁，密封垫（圈）必要擦拭干净，安装位置必要对的。
3.3.2 冷却器安装
3.3.2.1 外观检查无变形,法兰端面平整。
3.3.2.2 油泵转向必要对的，转动时必要无异常噪声、振动或过热现象，其密封必要良好，无渗油或进气现象。
3.3.2.3 电扇电动机及叶片必要安装牢固，并必要转动灵活、无卡阻，转向必要对的。
3.3.2.4 油流继电器密封良好，动作可靠。
3.3.2.5 管路中阀门必要操作灵活，开闭位置对的，阀门及法兰连接处必要密封良好。
3.3.2.6 外接管路内壁清洁，流向标志对的。
3.3.3 储油柜安装
3.3.3.1 检查内部清洁、无杂物。
3.3.3.2 胶囊或隔膜清洁、无变形或损伤。
3.3.3.3 胶囊口密封后无泄漏，呼吸畅通。
3.3.3.4 油位计反映真实油位，不得浮现假油位。
3.3.4升高座安装
3.3.4.1 接线端子外观检查，牢固，无渗漏油现象。
3.3.4.2绝缘筒装配对的、不影响套管穿入。
3.3.4.3法兰连接密封良好，连接螺栓齐全、紧固。
3.3.5套管安装
3.3.5.1 套管必要清洁、无损伤、油位或气压正常。
3.3.5.2 套管内穿线顺直、不扭曲。
3.3.5.3 引线与套管连接处螺栓紧固，密封良好。
3.3.6呼吸器安装
3.3.6.1 连通管必要清洁、无堵塞，密封良好。
3.3.6.2 油封油位满足产品技术规定。
3.3.6.3 变色硅胶必要干燥，颜色正常。
3.3.7有载调压开关检查
3.3.7.1操作机构固定牢固，连接位置对的，操作灵活，无卡阻现象，传动某些涂以适合本地气候条件润滑脂。
3.3.7.2 切换开关接触良好，位置批示器批示对的。
3.3.8压力释放阀安装
3.3.8.1 压力释放装置安装方向对的，阀盖和升高座内部清洁，密封良好。
3.3.8.2 电接点动作精确，绝缘良好。
3.3.9气体继电器安装
继电器安装位置对的，连接面紧固、受力均匀，无渗漏。
3.3.10温度计安装
顶盖上温度计插座内介质与箱内油一致，密封良好，无渗油现象；闲置温度计座密封良好，不得进水。
3.3.11在线滤油机安装
滤网、机械部件检查完好。
3.4 抽真空
3.4.1 注油前换流变压器、油浸式平波电抗器必要进行真空干燥解决；
3.4.2 真空残压符合产品阐明书规定，产品无规定期≤133 Pa，持续抽真空时间符合厂家规定。抽真空时，监视并记录油箱变形，其最大值不得超过壁厚两倍。
3.5 真空注油
3.5.1在真空注油前,绝缘油必要经实验合格后方可注入换流变压器、油浸式平波电抗器中。不同牌号绝缘油或同牌号新油与运营过油混合使用前，必要做混油实验。
3.5.2 注入油油温宜高于器身温度,注油速度必要满足厂家规定，如厂家没有规定，则不适当不不大于100L/min。
3.5.3 真空注油时依照厂家资料规定，打开或关闭相应阀门。
3.5.4油面距油箱顶距离约为200mm时，停止注油或按制造厂规定执行,真空注油量和破真空办法应符合产品阐明书规定，阀侧套管升高座和调压开关油箱注油按产品技术条件规定进行。
3.5.5 补充油至合格位置。
3.6 热油循环
3.6.1 换流变压器、油浸式平波电抗器按照厂家规定进行热油循环，热油循环时，油温、油速、以及热油循环时间符合产品技术规定。
3.6.2热油循环过程中，滤油机出口温度应符合产品技术规定。
3.6.3热油循环时间符合产品技术规定。
图1-2 热油循环时进出油管道与滤油机连接
3.6.4 热油循环结束后，关闭注油阀门，启动所有组件、附件及管路放气阀排气，当有油溢出时，及时关闭放气阀。静置48小时后，再次排气。
3.7 静置
静置时间应符合产品技术规定。
3.8 整体密封实验
3.8.1实验压力和时间符合制造厂规定。
3.8.2所有焊缝及结合面密封无渗漏。
3.9 油实验
3.9.1换流变压器安装完毕并静置后，须取油样进行实验，合格后方可进行特殊实验。
3.9.2换流变压器进行特殊实验后，须取油样进行实验，合格后方可进行牵引就位。
3.10 常规实验 特殊实验
常规实验和特殊实验合格。
3.11 牵引就位
3.11.1 换流变压器、油浸式平波电抗器通过对称千斤顶顶升来安装或解除运送小车，千斤顶均匀升降,保证本体支撑板受力均匀，千斤顶顶升位置必要符合产品阐明书和设计规定，千斤顶顶部和底部在顶升和下降过程中本体与基本、顶端与换流变之间必要实行有效垫层保护。
图1-3 换流变压器顶升
3.11.2 通过牵引设备和滑车组牵引平移换流变压器、油浸式平波电抗器，牵引位置必要符合厂家规定，地面牵引固定点和牵引设备布置合理，牵引过程平稳，牵引速度不超过2m/min，运送轨道接缝处要采用有效办法，防止产生震动、卡阻。
图1-4 换流变压器牵引就位
3.11.3 如通过液压顶推装置平移换流变压器、油浸式平波电抗器，运送小车或本体推动受力点必要符合厂家规定。
3.11.4 换流变压器、油浸式平波电抗器就位尺寸误差严格控制，位置及轴线偏差必要符合产品技术规定，并满足阀厅设备安装对换流变套管位置规定。
3.12 本体固定、接地
3.12.1本体及基本牢固。
3.12.2设备接地引线与主接地网连接牢固、可靠，导通良好。
3.12.3铁芯和夹件接地引出套管及电压抽取装置不用时其抽出端子均应接地。
3.12.4 套管末屏接地牢固，导通良好。
4 验收
按照相应验收规范对换流变压器整体安装状况进行实体及资料验收，应做到资料齐全规范，工艺美观，外观清洁，实体质量满足相应规范规定。
图1-5 换流变整体安装效果
第二章 阀厅设备安装工艺
第一节 换流阀安装
1、合用范畴
1.1 合用于换流站采用采用悬挂式、空气绝缘－水循环冷却换流阀安装，当前该型式换流阀可分为两类：
1.1.1第一类：模块式换流阀安装
1.1.2 第二类：半层阀换流阀安装
2、典型工艺流程（半层阀换流阀安装）
图2-1 半层阀式换流阀安装流程图
典型工艺流程（模块式换流阀安装）
图2-2 模块式换流阀安装流程图
3、工艺流程阐明及控制要点
控制要点：拉杆绝缘子安装、半层阀安装。（半层阀式换流阀）
阀架安装、阀组件安装。（模块式换流阀）
3.1 施工准备
3.1.1技术准备：按规定进行作业指引书报审。
3.1.2机具准备：、电动提高设备、升降平台等。
3.1.3材料准备：导电脂、密封圈等。
3.1.4 阀安装之前，阀厅应满足条件
3.1.4.1 阀厅已密封（门、穿墙套管等空洞已封堵）和无尘（地面和波纹板壁、钢构架等清洁解决完毕）。
3.1.4.2 阀悬挂构造之上工作，涉及悬吊钢构造上主冷却管道回路，主光纤电缆槽盒、消防及火灾报警元件和管道等都已完毕。
3.1.4.3 阀塔悬挂构造安装调节完并已接地，悬吊孔尺寸核算完毕。
3.1.4.4 阀塔外部主冷却回路得到清洁解决。
3.1.4.5 阀厅空调、通风、照明满足投运规定。
3.1.4.6 阀厅内地坪、屏蔽接地、电缆沟及盖板等设施已经完毕。
3.1.4.7 阀组件安装之前空调系统应可靠运营，照明应完毕。
3.1.4.8 换流阀组安装期间应保持阀厅微正压，阀厅内空气温度、湿度、干净度应满足产品安装技术条件规定。
3.2 半层阀式换流阀安装
3.2.1长拉杆绝缘子安装
3.2.1.1 安装长拉杆绝缘子及金具。
3.2.1.2 通过调节套筒螺栓旋扣并随时测量，使4个悬吊阀组绝缘子下部螺孔处在同一水平高度。
3.2.2半层阀安装
3.2.2.1将半层阀吊在运送车上。
3.2.2.2起吊运送车，将半层阀及运送车吊装就位，将半层阀与上侧已经安装完毕长拉杆绝缘子连接，并调节水平。在提高和组装时用塑料布将可控硅模块盖上.
3.2.2.3再在其底部安装下一半层阀所用长拉杆绝缘子和固定金具，调节绝缘子位置，使各某些尺寸符合规定。
3.2.2.4安装完毕一侧半层阀后，再安装另一侧半层阀，两侧半层阀应调节水平，各某些尺寸符合规定。从上向下依次安装好各个半层阀，并调节完毕。
图2-3 采用升降车组装换流阀组件
3.3组件安装换流阀安装
3.3.1阀架安装
3.3.1.1按核算过安装孔，进行棒式绝缘子安装和调节，绝缘子长度、位置符合规定。通过调节套筒螺栓旋扣，使4个悬吊阀组绝缘子下部螺孔处在同一水平高度,棒式绝缘子安装、调节完毕。
图3-4 棒式绝缘子安装
3.3.1.2 用电动葫芦吊装阀塔顶部屏蔽罩至绝缘子下部，将棒式绝缘子与屏蔽罩连接，并调节水平。
3.3.1.3在地面组装好各排阀架，各部位尺寸及螺栓力矩符合规定，冷却支管与阀架连接位置对的，然后吊装于顶部屏蔽罩架。
3.3.1.4将安装维护平台装于相应阀层内，并连接水平。
3.3.1.5 最后进行阀塔底部屏蔽罩吊装。
3.3.1.6安装完毕后，进行阀架各某些进行调节和紧固，测量各部位尺寸，应符合规定。
图2-5 阀架安装
3.3.2阀层组件安装
3.3.2.1 在阀厅环境达到规定规定，且阀架调节紧固完毕，可以进行阀组件安装。
3.3.2.2 一方面进行阀组件绝缘屏蔽板安装，绝缘屏蔽板安装应水平、牢固。
3.3.2.3 用专用吊具吊装可控硅组件和电抗器组件，装好一层两个半层阀并调节找平后，再装下一层。一种二重阀两侧左右逐级轮换吊装。
图2-6 阀组件安装 图2-7 阀电抗器安装
图2-8 冷却水管与阀电抗器连接 图2-9 等电位电极连接
3.4水管、光缆、电气连接、避雷器及均压罩安装
3.4.1阀间冷却水管安装
冷却水管之间连接时按规定进行，连接紧固、均匀，不得人为施加内应力。在阀塔及半层阀内多处设立有等电位电极，必要严格按图施工。
3.4.2光纤敷设安装
3.4.2.1按照顺序把光纤放入光缆槽盒，光纤弯曲半径必要不不大于50mm，调节光纤排列，光纤排列顺直、美观。
3.4.2.2槽盒转弯处应将光纤用海绵或厂家专用橡皮粒进行固定。
3.4.2.3 光纤完毕后，在光缆槽内安装防火密封包，安装前必要对密封包进行绝缘电阻测量，绝缘电阻值应满足产品技术规定，否则应依照产品规定进行干燥解决。
3.4.2.4 在光缆、防火密封包安装完毕后盖上光缆槽盖，并在光缆槽盒上安装密封条，槽盖安装应紧密，密封条位置均匀，固定牢固。
3.4.3安装各层阀之间引流某些
引流应安装平顺，无扭曲变形，接触面无缝隙，导电脂满涂均匀。
3.4.4安装避雷器
3.4.4.1从上至下进行阀避雷器吊装，注意各节间连接拉杆和方式不同之处。
3.4.4.2避雷器两端电气连接良好，定位螺栓应紧固，方向对的。
3.4.4.3安装阀避雷器计数器，注意计数器接入位置。
3.4.5屏蔽罩安装
阀组件安装完毕后，进行阀层外围屏蔽罩安装和紧固。屏蔽罩安装应平整，螺栓力矩符合规定。
图2-10 阀避雷器安装
3.4.6 悬力校验
阀塔安装完毕后，可用专用工具在棒式绝缘子处，进行悬力校验，测量值符合规定。
3.4.7 检查及清理
3.4.7.1 按产品技术规定和施工验收规范进行检查及清理工作。
3.4.7.2 在检查完毕后，最后再对阀厅、阀元件和避雷器进行清洁。
3.4.8干燥
阀安顿完毕后，在投运前应进行干燥，干燥时相对湿度及干燥时间应满足规定。
4 验收
按照相应验收规范对换流阀整体安装状况进行实体及资料验收，应做到资料齐全规范，工艺美观，外观清洁，实体质量满足相应规范规定。
图2-11 半层阀式换流阀安装成品图 图2-12 模块式换流阀安装成品图
第二节 阀冷却系统安装
1、合用范畴
合用于换流站工程换流阀组内冷却系统均采用水冷方式，外冷方式采用水冷方式或风冷方式。内水冷系统包括主泵单元、水解决单元、主冷却水管；外水冷系统包括离子互换单元、反渗入单元（加药）、树脂再生单元、喷淋系统；外风冷系统涉及空气冷却器等。
2、典型工艺流程
图2-13 水冷却系统安装典型工艺流程图
3工艺流程阐明及控制要点
控制要点：本体与主水管连接、蒸发室盐池水管连接、主泵及水解决单元安装、冷却塔喷淋泵间连管。
3.1施工准备
3.1.1技术准备：按规定进行作业指引书报审。
3.1.2机具准备：吊车、电动及手动叉车等。
3.1.3材料准备：密封圈、白布、麻丝堵料等。
3.2阀冷却系统安装
3.2.1主冷却水管安装
一方面进行阀塔顶部冷却水管安装工作。第一根冷却水管定位时，应严格按照厂家提供安装尺寸进行。
进行主冷却水管对接时，一定要仔细检查里面垫圈与否垫正，所有螺栓紧固力矩按设计规定进行。
3.2.2设备就位
当阀厅内主冷却水管与阀本体冷却水管连接完毕，且主冷却水管已安装至阀冷却室内主泵单元设计就位位置时，方可进行主泵单元就位工作。
设备安装前应进行尺寸复核。复核无误后，进行水解决单元、离子互换单元、反渗入单元、冷却塔等设备就位。
对于水冷系统冷却塔安装，在安装前应核算设计图纸与厂家资料与否一致，再按照设计图纸提供安装尺寸进行，重要防止支架安装精确性，以保证管路连接精确对接，冷却塔安装重点是防止底部渗水。
对于风冷系统支架安装应严格按照设计图纸提供安装尺寸进行，并与厂家在支架上标记一致，以保证风冷设备精确就位和管路精确对接。支架平台组装后，依次吊装散热器，规定其水平度不不不大于1/1000，最后安装电机。规定所有螺栓力矩值按照厂家规定进行。
图2-14 水解决设备安装
3.2.3管道连接
管端盖在管道系统安装时方可取下，禁止用手直接伸到管道内。管道必要彻底清洗，并用脱离子水或用干净抹布清洁，保证管路内部清洁。
进行管道对接时，一定要仔细检查里面垫圈与否垫正，所有螺栓紧固力矩按设计规定进行。
所有管道连接完毕，经检查确认无误后，将主泵单元、离子互换单元、反渗入单元、水解决单元固定。
3.2.4阀冷却系统注水
3.2.4.1对阀厅外外、内水冷系统进行注水，水质应符合规定。
3.2.4.2阀厅外内水冷系统注水完毕后，再打开主冷却水管在阀厅外阀门，向阀厅内管道注水，内冷水注水过程，每个阀塔上应安排人员监视有无漏水现象，应有漏水应急办法防止水渗到可控硅本体、电抗器本体或其她设备上。
3.2.4.3系统检漏。进水完毕，向系统加以规定水压，维持时间符合规定。如果没有渗漏，证明系统密封完好。实验、检漏完毕，向系统补水至正常水位。
图2-15 冷却塔安装后成品 图2-16 主泵及管道安装后成品
3.3外风冷安装流程
图2-17 外风冷系统安装典型施工工艺流程图
3.4控制要点及典型工艺流程
控制要点：室内冷却水管安装，室内冷却设备安装，风冷设备安装，控制柜安装
3.4.1平台安装
对照组装图进行支架平台组装。组装时应严格按照设计提供安装尺寸进行，支架垂直度满足1.5‰H(H为支架高度),支架平台组装后，所有螺栓紧固力矩按设计规定进行；
3.4.2风冷设备安装
当设备支架平台安装完毕后，开始吊装散热器。安装时应注意冷却器安装方向和与连接管路之间尺寸配合。吊带应挂在散热器组件专用吊点上。安装过程中应防止刮碰散热片。调节散热器与支架平台并用螺栓紧固，散热器安装水平度偏差不应不不大于1/1000。风冷电机使用两台链条葫芦进行吊装、固定。
3.4.3冷却水管安装
管路采用地面支架、墙面支架和棚顶吊架进行固定。支架应牢固，工艺美观。管路连接时要在无风无尘环境下进行，同步保证管路连接后内部清洁，如有污染，应用纯水进行清洗合格。进行管道对接时，一定要仔细检查里面垫圈与否垫正，所有螺栓紧固力矩按设计规定进行；
管路安装应从换流阀侧开始，向循环水泵、空气冷却器方向顺序连接，安装时应按图纸规定保证管道坡度。
3.4.4阀冷却设备安装
阀冷却水循环泵组开箱后采用滚杠将其运到指定位置，依照阀厅内冷却水管位置拟定其最后安装位置，位置拟定后按设计规定将其固定。
阀冷却系统去离子装置、过滤器、除气罐 、补充水泵及补水箱和控制柜采用液压插车移运，按照图纸规定进行安装。
3.4.5试压
用带压力表水泵在管道内建立水压至厂家或设计规定值，进行管道渗漏检查。
3.4.6设备固定和接地
所有管路连接完毕，经检查确认无误后，按设计规定作好重要设备及冷却水管金属某些接地。
3.4.7风冷控制系统安装
盘柜安装、电缆敷设、回路接线检查。确认无误后，作好盘柜接地，进行调试。
4 验收
按照相应验收规范对水冷系统整体安装状况进行实体及资料验收，应做到资料齐全规范，工艺美观，外观清洁，实体质量满足相应规范规定。
图2-18 外风冷设备安装
第三节 管母和设备引连线安装
1、合用范畴
合用于换流站工程阀厅内管母线和设备引连线安装。
2、典型工艺流程
图2-19 阀厅内管母线和设备引连线安装工艺流程图
3、工艺流程阐明及控制要点
控制要点：按受力状况精准测量。
3.1 施工准备
3.1.1技术准备：按规定进行作业指引书报审。
3.1.2机具准备：电动葫芦、升降平台等。
3.1.3材料准备：导电脂等。
3.1.4 母线焊接前，焊工必要通过考试合格。
3.2管母线测量、下料、安装
3.2.1 依照设计图纸安装悬吊或支持绝缘子。悬吊式支持绝缘子底部在同一水平面上。同排悬吊或支持绝缘子必要保证在同一水平线。
3.2.2 测量管母线长度
3.2.2.1水平式管母线测量,在保证工艺美观前提下直接测量。
3.2.2.2倾斜式管母线测量： 一端固定，一端自由型管母线：如图所示，A为固定端，B为自由端，由于管母线不是柔性材料,因此直接测量倾斜长度为AB,测量时必要保证自由端设备处在自然垂直状态。扣除两端金具长度AE+BF,在加上管母线两端露出金具长度DE+FC即可，则实际管母线长度为AB-（AE+BF）+DE+FC=DC
图2-20 一端固定，一端自由型管母线长度示意图
3.2.3管母线下料
3.2.3.1管母线较短，则直接切割，切割后用砂布打磨干净，保证无毛刺和飞边。
3.2.3.2管母线较长，则采用金具连接或氩氟焊连接。
3.2.4管母线安装
3.2.4.1 检查管母线无氧化膜，无毛刺和飞边。
3.2.4.2 管形母线与金具导电接触面应除去氧化层，均匀涂上电力复合脂。
3.2.4.3 保证管母线与所有悬吊管母线悬式支持绝缘子在同一水平面上，悬式支持绝缘子受力均匀。
3.2.4.4 所有螺栓、垫圈、销子、锁紧螺母等应齐全、可靠，按照规定力矩值紧固。
3.3 引连线粗略测量
一方面考虑弧垂,用软皮尺等工具进行引连线粗略测量,并恰当放点余量后下料，下料即切断后需要对一种端头进行解决，达到无毛刺、无松股、无变形，为引连线精准测量时先固定一端作好准备。
3.4 依照受力状况精准测量
一方面依照受力分析，人站在升降平台车上将引连线受力较大一端按照图纸规定，插入金具内引连线某些涂上电力脂后先固定，移动升降平台车至引连线另一端位置处，调节好引连线弧垂，再模仿实际受力状况，人为使另一端固定，并实际受力，不断调节，当受力较小一端（普通都选取管母线）达到固定引连线前水平轴线或垂直面时，则表达精准测量完毕，在管母线切面上对引连线作好标记。
3.5 引连线精准下料
3.5.1 引连线精准长度计算（如下图所示）：从引连线侧管母线边沿处起点（以A点表达），测量金具从A点至金具外边沿（C点）长度为AC，再测量引连线插入金具内长度为DC，此外尚有一某些弧垂长度为ED（依照弧垂大小，引连线长度拟定，普通为固定一种经验值）。则引连线精准长度L=AB-AD+ED=EB。
图2-21 引连线精准长度计算图
3.5.2下料即切断后需要对端头进行解决，达到无毛刺、无松股、无变形效果。
3.6引连线安装、调节
3.6.1引连线在插入金具内某些需要涂上电力脂后再紧固,此过程中保证引连线依照弯曲方向自然弯曲.
3.6.2 安装引连线两端金具,按照规定力矩值对称紧固螺栓。
3.6.3 调节分离导线弧垂,使其保持一致性，达到受力均匀，工艺美观效果。
4 验收
按照相应验收规范对管型母线和引接线整体安装状况进行实体及资料验收，应做到资料齐全规范，工艺美观，外观清洁，实体质量满足相应规范规定。
图2-22 阀厅内管母线和设备引连线成品图 图2-23 阀厅内管母线和设备引连线成品图
第三章 母线安装工艺
第一节 软母线、跳线及引连线
1、合用范畴
合用于换流站工程软母线、跳线及设备连线施工。
2、典型工艺流程
图3-1 软母线安装典型工艺流程图
3、工艺流程阐明及控制要点
控制要点：档距测量及计算、制作试件及试件检测、下料、软母线压接、母线地面组装、吊装检查。
3.1施工准备
3.1.1技术准备：按规定进行作业指引书报审。
3.1.2机具准备：升降车、吊车、导线液压机、切割机等。
3.1.3材料准备：导电脂、砂纸等。
3.2重要工艺控制要点
3.2.1 导线下料长度计算
3.2.1.1档距测量
档距测量数据必要精确。普通采用原则钢卷尺进行实际测量、计算，扩建工程临近带电宜采用全站仪（双经纬仪）等仪器进行测量、计算。
软母线安装必要满足设计规定弧垂值，并使相间或极间弧垂一致。
经纬仪测量法（打点投影法）：用两台经纬仪分别把横梁挂线点垂直投影到地面成交点，钉上标划线，然后两端交点之间持平测量，即可测得档距。
红外线测距仪（全站仪）测量法
测量办法：运用红外线测距仪测量某端到测距仪视距a，并锁定仪器仰角；再把仪器转向另一挂线点，就可得到另一视距b以及夹角β（如图3所示）。最后运用三角函数计算出水平档距l。
图3-2 经纬仪打点投影法
图3-3 红外线测距法
3.2.1.2导线下料计算
导线下料计算可采用抛物线近似计算法。抛物线近似计算法是将导线和绝缘子悬挂状态近似视作一条抛物线，不考虑其弹性变形及构架变形因素，计算公式如下：
L0=L+8f2/3L－λ1－λ2
式中：
L0—导线下料长度,米；
L — 导线跨距 米；
f — 设计弧垂，米。
λ1、λ2 — 两侧绝缘子、金具串长度，米。
3.2.2下料
3.2.2.1依照导线盘重量选用汽车起重机将导线盘放到支架上，导线盘应摆放平整、牢固、转动灵活。导线盘摆放方向，应使导线自盘上方引出。
3.2.2.2导线展放场地应铺上防护物品，禁止直接着地，以免擦伤导线。
3.2.2.3导线展放过程中，应对导线严格检查，导线不得有扭结、松股、断股及其他损伤等缺陷，不得有明显凹陷和变形。
3.2.2.4依照导线计算长度量测出导线下料长度，并做好标记。测量时应使导线顺直，以保证测量精准度。
3.2.2.5下料前应在标记两侧用专用线卡固定。切割时不能引起衬管变形，导线断面应与轴线垂直。应采用型材切割工具进行切割。
3.2.2.6切断后需要对端头进行解决，导线端头应无毛刺、无松股、无变形。
3.2.3 软母线压接
软母线与耐张线夹连接必要采用液压压接方式。正式压接前应做压接试件（耐张线夹，每种导线取试件两件，设备线夹、T 型线夹、跳线线夹每种导线取试件一件），合格后方可全面进行正式压接施工。压接试件应符合《母线装置施工及验收规范》GBJ 149及产品技术文献规定。
3.2.3.1压接准备
检查压接用钢模必要与被压管配套，液压钳应与钢模匹配，液压泵、压接钳工作正常，压力批示精确。
线夹规格应相符，零件配套齐全。软导线与金具规格和间隙必要匹配，并符合产品技术文献规定。金具表面必要光洁、无毛刺和凹凸不平之处。无裂纹、伤痕、砂眼、锈蚀等缺陷，锌层不应剥落。
3.2.3.2扩径导线耐张线夹压接
3.2.3.2.1套铝管
将铝管自扩径导线一端先套入。
3.2.3.2.2穿钢锚
将钢锚旋入扩径导线，旋入深度应符合产品技术文献规定。钢锚环方向应符合设计规定。
3.2.3.2.3铝管就位
清洗导线压接部位，长度不少于导线压接长度1.2倍，清除氧化膜涂电力复合脂，然后将铝管顺铝股绕制方向旋转推向钢锚侧。
图3-5 对套好铝管进行压接
图3-4对压接前钢锚进行检查测
3.2.3.2.4压接
压接时必要保持线夹对的位置，不得歪斜，相邻两模间重叠长度应符合产品技术文献规定，当无产品技术文献规定期，应不不大于钢模长度1/3。压接长度应符合产品技术文献规定。压接过程中应防止钢芯散股，压接后铝管应倒棱、去毛刺。
3.2.3.2.5压接后质量检查
压接管压接后，其弯曲度不适当不不大于压接管全长2%。压接管口附近导线不应有隆起和松股现象，压接管表面应光滑、无裂纹。压接后六角形对边尺寸应为0.866D，任何一种对边尺寸不能超过0.866D+0.2mm（D为压接管外径）。
图3-7 压接后对线夹检测
图3-6 压接后钢锚检测
3.2.4 软母线组装
3.2.4.1软母线组装场地应布置在安装位置下方，地面应平整并铺防护物品。
3.2.4.2绝缘子连接前必要实验合格并擦洗干净。表面必要光洁、无裂纹、砂眼等缺陷。
3.2.4.3分裂导线压接结束后即可在现场进行组装，应防止导线在搬运时受损。按设计图纸将耐张绝缘子串、金具连接好。均压环等附件应安装牢固、无变形、位置应对的。金具连接螺栓、防松帽、开口销使用对的，弹簧卡应齐全，无损坏。绝缘子碗口方向必要朝上。
3.2.4.4依照图纸规定确认间隔棒位置并标注。间隔棒宜在软母线吊装后进行安装。
3.2.5 软母线架设
3.2.5.1软母线架设时应对横梁进行变形观测。
3.2.5.2软母线架设宜采用张力方式两端同步升空，防止导线摩擦地面。软母线升空后先挂好一侧，然后再对另一侧进行紧线。
图3-8 绝缘子串组装
成品
图3-9 均压环安装
成品
图3-10 母线架设
成品
图 11母线架设
3.2.6 软母线弛度校验
软母线弛度应符合设计规定，其容许误差为+5%～-2.5%。相间或极间弛度应一致。同相分裂导线子导线宜有同样弯度和弛度。
图3-11 高跨线
图3-12 上层软母线
3.2.7 跳线及引下线安装
3.2.7跳线及引下线安装
3.2.7.1设备线夹压接
3.2.7.1.1线夹安装
清洗导线压接部位，清除氧化膜并涂电力复合脂。将铝管顺导线绞制方向旋转推入。
3.2.7.1.2线夹压接
自管底依次向管口端持续施压，相邻两模间重叠长度应符合产品技术文献规定，当无产品技术文献规定期，应不不大于钢模长度1/3,压接长度应符合产品技术文献规定。所有尾管朝上安装且易积水设备线夹，线夹应钻φ6排水孔。
3.2.7.1.3芯棒安装
将专用芯棒旋入扩径导线，长度不不大于线夹压接后长度。
3.2.7.2跳线及引下线采用放样模仿时环节
3.2.7.2.1下料
下料长度按计算值恰当增长。下料完毕后，将导线一端线夹压接。
图3-13跳线成品
成品
3.2.7.2.2模仿
导线升空，将已压接线夹一端与母线线夹连接，进行空中模仿，导线不得有扭结、散股、变形，相似布置分支，弧度应一致；驰度和安全净距符合规定后，作好割线位置及线夹压接方向标记。
3.2.7.2.3割线
将导线移至地面进行切割并压好另一端线夹。
3.2.7.2.4安装
跳线及引下线安装时应避免导线变形。软导线与设备接线端子连接时，不应使设备接线端子受到超过容许外加应力。螺栓应用力矩扳手紧固，力矩值应符合设计及规范规定。
4 检查
按照相应验收规范对软母线、引线和跳线整体安装状况进行实体及资料验收，应做到资料齐全规范，工艺美观，外观清洁，实体质量满足相应规范规定。
第二节 铝管母线安装
1、合用范畴
合用于换流站工程采用支柱绝缘子支撑或采用悬式绝缘子串悬挂铝合金管母线施工及设备连线施工。
2、典型工艺流程
图3-14 管母线安装工艺流程图
3、工艺流程阐明及控制要点
控制要点：测量及计算、制作试件试件检测、管母线制作、管母线焊接、母线地面组装吊装及调节。
3.1施工准备
3.1.1技术准备：按规定进行作业指引书报审。
3.1.2机具准备：升降车、小型坡口机、切割机、氩弧焊机。
3.1.3材料准备：导电脂。
3.2 重要操作工艺
3.2.1测量及计算
测量并计算焊接位置必要避开母线金具、挂点、支持点位置；母线焊接部位距母线支持器夹板及设备金具边沿距离不应不大于 50 mm。
3.2.2 试件
正式焊接前应先做焊接试件，实验合格后方可正式施焊。试件焊接材料、接头形式、焊接位置等应与实际施工相似。
3.2.3管形母线制作
3.2.3.1管形母线加工、焊接场地应平整并铺防护物品。
3.2.3.2坡口制作应采用小型坡口机，坡口加工面应无毛刺和飞边，两侧表面各50 mm 范畴必要打磨干净。坡口工艺参数如表1所示，坡口制作如图所示。
表1 坡口工艺参数
母线类别
母线厚度 mm
间隙C mm
钝边厚度B mm
坡口角度α °
管形母线
6.3～10
2～3
1.5
60～75
10～20
3～5
2～3
65～75
3.2.3.3管形母线接头衬管根据设计规定制作，其表面必要打磨干净。衬管纵向轴线应位于焊口
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
