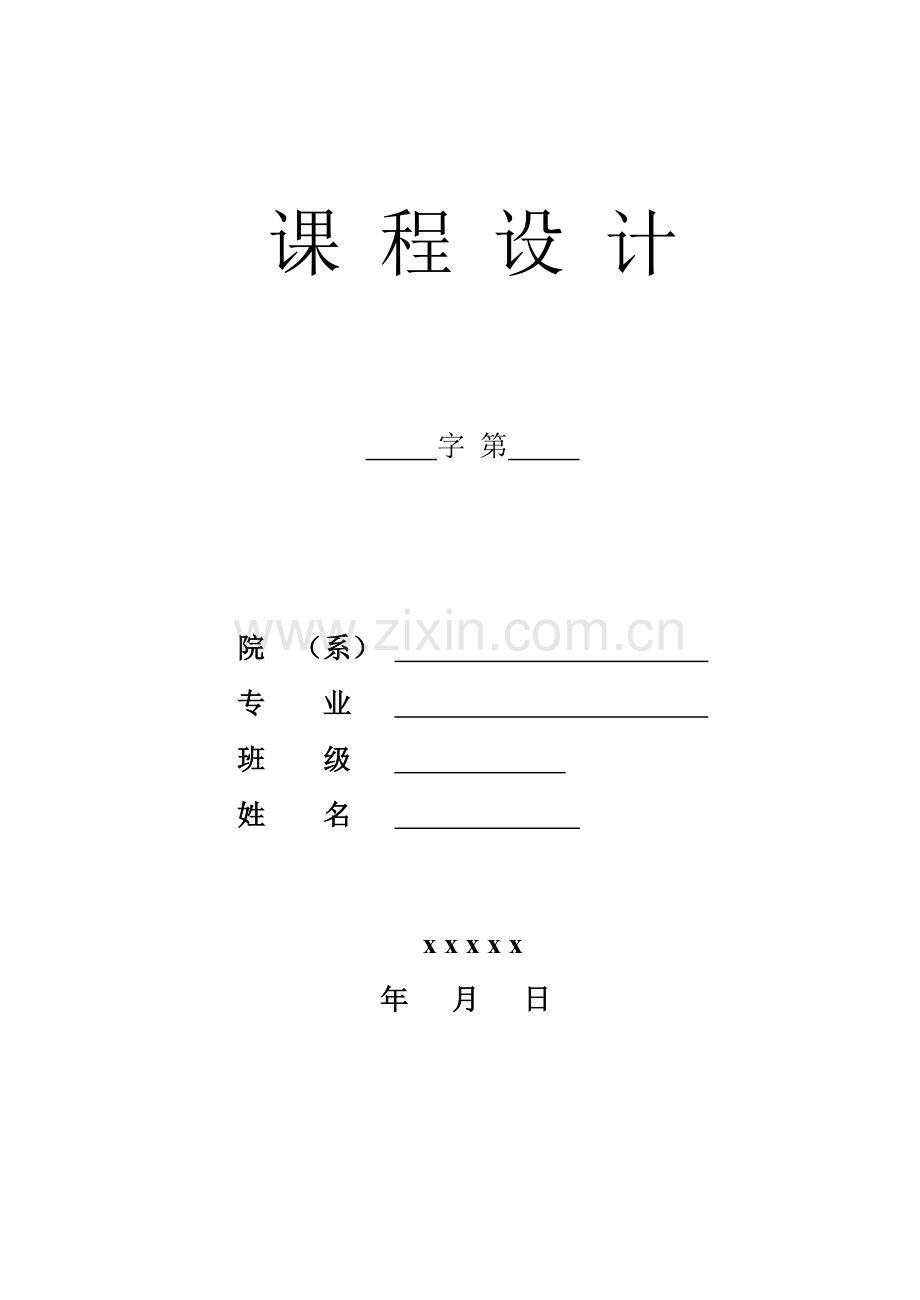

课 程 设 计

字 第

院 （系）
专 业
班 级
姓 名

x x x x x
年 月 日

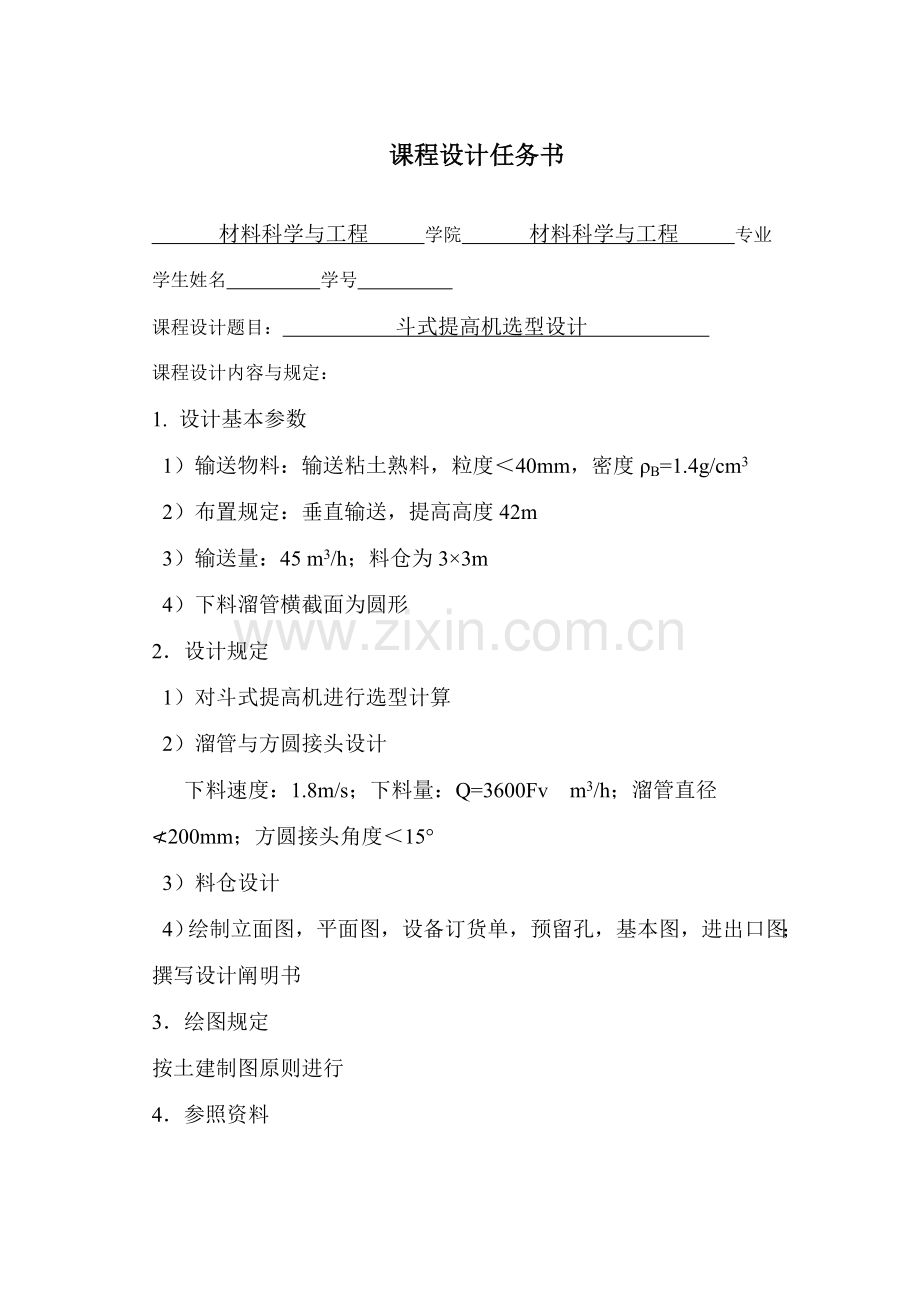

课程设计任务书

材料科学与工程 学院 材料科学与工程 专业
学生姓名 学号
课程设计题目： 斗式提高机选型设计
课程设计内容与规定：
1. 设计基本参数
1）输送物料：输送粘土熟料，粒度＜40mm，密度ρB=1.4g/cm3
2）布置规定：垂直输送，提高高度42m
3）输送量：45 m3/h；料仓为3×3m
4）下料溜管横截面为圆形
2．设计规定
1）对斗式提高机进行选型计算
2）溜管与方圆接头设计
下料速度：1.8m/s；下料量：Q=3600Fv m3/h；溜管直径≮200mm；方圆接头角度＜15°
3）料仓设计
4）绘制立面图，平面图，设备订货单，预留孔，基本图，进出口图；撰写设计阐明书
3．绘图规定
按土建制图原则进行
4．参照资料
水泥工厂设计手册，粉体工程及设备
5．绘图工具
计算机（AutoCAD）绘图

目录
1 前言……………………………………………………2
1.1 斗式提高机简介 …………………………………………2
1.2 斗式提高机特点（优缺陷）………………………………4
1.3 斗式提高机应用……………………………………………5
2 选型计算与校核及各种系数拟定…………………5
2.1 斗式提高机输送能力计算…………………………………5
2.2 电机功率大小计算选取……………………………………6
3 斗式提高机布置与拟定……………………………8
3.1 检视门… … …………………………………………………8
3.2 进料口… … …………………………………………………8
3.3 卸料口… …… ………………………………………………8
3.4 传动装置置法… … …………………………………………8
4 基本尺寸拟定………………………………………8
地脚孔尺寸拟定… … …………………………………………8
5 设备运营与维修……………………………………9
5.1斗式提高机安全操作规程…………………………………9
5.2斗式提高机维护保养………………………………………9
6 参照资料………………………………………………10
道谢…… …………………………………………………………… 11

1 前言
1.1 斗式提高机简介
斗式提高机作为一种应用极为广泛垂直输送设备[1]，已经广泛应用于粮食、饲料及种子加工业。斗式提高机具备输送量大，提高高度高，运营平稳可靠，寿命长明显长处，其重要性能及参数符合JB3926----85《垂直斗式提高机》（该原则等效参照了国际原则和国外先进原则），牵引圆环链符合MT36----80《矿用高强度圆环链》，本提高机适于输送粉状，粒状及小块状无磨琢性及磨琢性小物料，如：煤、水泥、石块、砂、粘土、矿石等。
斗式提高机构造特点是：被运送物料在与牵引件连结在一起承载构件料斗内，牵引件绕过各滚筒，形成涉及运送物料有载分支和不运送物料无载分支闭合环路，持续运动输送物体。驱动装置与头轮相连，使斗式提高机获得动力并驱使运转。张紧装置与底轮相连，使牵引构件获得必要初张紧力，以保证正常运转。物料从提高机底部供料。斗式提高机对过载较敏感；斗和带易磨损斗式提高机料斗和牵引构件等某些及头轮，底轮安装在密闭罩壳之内，减少灰尘对周边环境污染。
提高机构造普通有几大某些构成：驱动装置、出料口、上部区段、牵引件、料斗、中部机壳、下部区段、张紧装置、进料口、检视门。
斗式提高机牵引件惯用橡胶带、圆环链、套筒磙子链几种型式，从而形成了三种基本构造型式[1]。新原则中规定TD型、TH型、TB型三种构造型式提高机，将分别代替国内原D型、HL型、PL型三种机型。
斗式提高机是由机座、给料槽、传动装等构成，采用高效激振器为振动源，保证了设备可以承受大块物料给料冲击，对给料能力大大提高，运用棒条或板网筛面作用，达到筛分功能，从而除掉物料中泥土和细物料，由主、被动两根偏心轴和齿轮构成，主轴由电动机带动，使槽体振动，使物料可以边续不断、不间断达到输送目.
TD型斗式提高机是基于D型斗式提高机研制新产品，与D型相比，具备规格多输送量大，提高高度高，运营平稳可靠，寿命长等明显长处。其重要技术性能及参数符合JB3926-85<<垂直斗式提高机>>(该原则等效，参照了国际原则和国外先进原则）
TD型斗式提高机工作原理：TD型斗式提高机由运营某些(料斗与牵引胶带)，带有传动滚筒上部区段，带有拉紧滚筒下部区段，中间机壳，驱动装置，逆止制动装置等构成，合用于向上输送松散密度ρB＜1.5t/m3粉状、粒状和小块状无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。 TD型斗式提高机构造形式：传动装置TD型斗提高机传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上，省去了传动平台、联轴器等，使构造紧凑、重量轻，并且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
TD型斗式提高机为离心式或混合方式卸料，掏取式装料，合用输送堆积密度不不不大于1.5t/m3粉状、粒状、小块状低磨琢性物料，物料温度不得超过60°。
TD型斗式提高机有四种料斗：Q型（浅斗）、H型（弧底斗）、Zd型（中深斗）、Sd型（深斗）。分别输送各种物料，顾客可以依照物料特性来选取恰当得料斗。
斗式提高机规格是以斗宽表达。当前国产TD型斗式提高机规格有TD100、TD160、TD250、TD315、TD400等各种。
1.2 斗式提高机特点（优缺陷）
斗式提高机重要特点[1]
1）驱动功率小，采用流入式喂料、诱导式卸料、大容量料斗密集型布置。在物料提高时几乎无回料和挖料现象，因而无效功率少。 　　
2）提高范畴广，此类提高机对物料种类、特性规定少，不但能提高普通粉状、小颗粒状物料，并且可提高磨琢性较大物料。密封性好，环境污染少。
3）运营可靠性好，先进设计原理和加工办法，保证了整机运营可靠性，无端障时间超过2万小时。提高高度高.提高机运营平稳，因而可达到较高提高高度。 　　
4）使用寿命长，提高机喂料采用流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。
TD型斗式提高机具备如下特点：
1） 输送量大，相似斗宽TD型与D型相比，输送量增大近一倍。2）牵引件采用高强度橡胶输送带具备较高抗拉强度，使用寿命长。
3）整机构造简朴、安装以便、便于调节、维修和保养。
4）牵引件为低合金高强度园环链，经恰当热解决后，具备很高抗拉强度和耐磨性，使用寿命长。

1.3 斗式提高机应用
斗式提高机广泛地应用于建材、机械、有色金属、粮食、家电、电子、电器、机械、烟草、注塑、邮电、印刷、食品等各工业部门；应用于在垂直方向内或倾斜角度很小时，运送散料或碎块物体以及物件组装、检测、调试、包装及运送等。线体输送可依照工艺规定选用：普通持续运营、节拍运营、变速运营等各种控制方式[1]；线体因地制宜选用：直线、弯道、斜坡等线体形式。
斗式提高机是较高节能给料装置，可持续把块状、颗粒等物料从料仓均匀、及时、并持续不断供应受料装置，特殊构造，还可以对物料进行粗筛分，并广泛应用于冶金、选矿、建材、化工、磨粉、制砂等行业中给料装置。

2 选型计算与校核及各种系数拟定
依照设计规定，选取斗式提高机类型是TD型斗式提高机。

2.1斗式提高机输送能力计算
依照该斗式提高机用于输送粘土熟料，应采用深斗料斗。
各种型号斗式提高机，各参数见下表2-1[2]
表2-1
斗提机型号
料斗容积i/L
斗距a/m
料斗运营速度w/m/s
填充系数Ψ
TD400
9.4
0.56
1.8
0.6
TD315
5.8
0.5
1.6
0.6
TD250
4.6
0.45
1.6
0.6
TD160
1.9
0.35
1.4
0.6

依照设计规定中对料斗运营速度和输送量规定，应当选用TD400型斗式提高机。
校核过程如下：
料斗容积为iL，实际容积为ΨiL(Ψ为不大于1填充系数) 斗距为a m，输送则单位长度荷量为：
　　　　　q＝ψ[2]
提高机输送能力　　　G＝q w (kg/s)
　　　　　　　　　　或G＝3.6q w（m3/h）
　　由此可得 G＝3.6 ψw（m3/h）
将以上数据带入公式G＝3.6 ψw（m3/h），得：
G＝3.6×9.4÷0.56×0.6×1.8
＝65.26（m3/h）>45 ×1.3（m3/h）
其中1.3为储备系数。
所选用斗提机输送能力不不大于实际生产中所规定输送能力，因此选用TD400型斗提机可以满足规定.
2.2电机功率大小计算选取
斗式提高机需要动力按下式计算:
N0=G×H÷367×(A+B×ｑ×w÷G+C× w2÷H) [2]
式中 N0—斗式提高机需要动力，kw；
ｑ —每米带料斗胶带重，kg；
G —提高机输送量，m3/h；
H —提高机高度（即首尾轮中心距），m；
w —料斗运营速度，m/s；
A、B、C—与卸料方式关于系数。
因C ×w2÷H数值很小，可忽视不计，上式可简化如下：
N0=G×H÷367×(A+B×ｑ×w÷G)
=H÷367×(A×G+B×ｑ×w)
下表2-2[2]为TD400型斗式提高机重要技术性能
表2-2 TD400型斗式提高机重要技术性能
斗提机型号
料斗运营速度v/m/s
提高高度H/m
胶带重ｑ/kg
参数A
参数B
TD400
1.8
42
21.3
1.14
1.3

将上表中数据带入公式：
N0=H÷367×(A×G+B×ｑ×w)，
可得：N0=H÷367×(A×G+B×ｑ×w)
=42÷367×(1.14×65.26+1.3×21.3×1.8)
=42÷367×124.241649=14.22(kw)
依照输送物料高度与电动机功率关系表[2]，拟定所选电动机功率应不不大于15kw，因此，应当选取功率为18.5kwY200L1-6型号电动机；并且选取ZQ减速器型号为：右装传动装置ZQ50-16-IIIZ，左装传动装置ZQ50-16-IVZ。

3 斗式提高机布置与拟定
3.1检视门
侧检视门有两个，依照检查内容和检查以便限度，分别采用了K1、K2制法[2]，宽度T=500mm，长度h4=800mm；
断面检视门有一种，依照检查内容和检查以便限度，采用Z1制法[2]，宽度T=500mm，长度h4=800mm。

3.2 进料口
进料口采用J2制法[2]，宽度P1为500mm，J2制法进料口距地面为mm。

3.3 卸料口
卸料口采用X2制法[2]，其中心距上轮中心线850mm。

3.4 传动装置置法
上下两轮电动机中心线距离为4mm。电动机中心线距皮带轮中心线918mm，电动机中心线距减速器中心线828mm。减速器中心线距皮带轮497mm。

4 基本尺寸拟定
地脚孔尺寸拟定
共有八个地脚孔，螺栓直径为24mm，预留孔[2]边长是100mm，孔深200mm，上下孔间距为768mm，左右相邻两孔间距为400mm。

5 设备运营与维修
5.1 斗式提高机安全操作规程

1） 提高机由指定人员进行维护和管理，电源开关箱钥匙由指定人员管理。 　　
2） 提高机必要有卷扬限制器和行程限位器，限制器应使滑轮在提高到距离卷筒或滑轮300mm此前时能自动停止。 　　
3） 提高机应有最大负荷标志，在提高、降落时重量不许超负荷（1T）。 　　
4） 送电后，检查卷扬限制器、行程限位器、联锁开关等安全装置，动作敏捷可靠，并进行试吊。 　　
5） 起吊、降落前，鸣铃示警后，方可开车。 　　
6） 提高机决对不容许载人上、下。 　　
7） 工作完后，提高机吊盘应落地，然后切断电源，关好上下护栏门。 　　
8） 经常保持提高机周边环境卫生。
5.2 斗式提高机维护保养
1）斗式提高机应空负荷开车。因此每次停机前应排尽所有料斗内物料，然后再停车。 　　
2）不能倒转。倒转即也许发生链条脱轨现象，排除脱轨故障很麻烦。 　　
3）均匀喂料。禁止突然增大喂料量。喂料量不能超过提高机输送能力。否则容易导致底部物料堆积严重时发生“闷车”事故。 　　
4）及时适量补充润滑油。 　　
5）链条和料斗严重磨损或损坏时应及时更换。

6 参照资料
[1] 陶珍东，郑少华主编．粉体工程与设备．北京：化学工业出版社，：317-324．
[2]《水泥厂工艺设计手册》编写组编．水泥厂工艺设计手册．北京：中华人民共和国建筑工业出版社．1978：415-450．
[3] 于润如，严生编著．水泥厂工艺设计．北京：中华人民共和国建材工业出版社．1995：435-463．
[4] 蒋先刚，涂晓斌编著．AutoCAD工程绘图及应用开发．成都：西南交通大学出版社，．

道谢

一方面，在本次课程设计过程中，我查阅了大量有关书籍，并且运用了AutoCAD绘图软件进行绘图，让我对此绘图软件操作更加纯熟并且有了更为深刻理解，对将来工作打下了良好基本。
另一方面，在本次设计阐明书撰写过程中，我回顾并且加深了用Word进行文字解决能力，涉及页眉页脚，插入表格，插入特殊符号等，同步也进一步理解了设计阐明书内容普通格式，有助于在毕业环节时对毕业设计阐明书撰写。
再次，十分感谢教师对咱们热心协助和耐心指引，使咱们掌握了使用excel表格进行选型计算，既节约时间，又提高效率，也便于使用时查找，为后来从事有关工作奠定了坚实基本，达到了事半功倍效果。
最后，通过本次课程设计，我明白了做任何事情只有自己亲身去实践，才干有所进步，有所提高，有所收获。团队协作和良好沟通是很重要，这也为我后来工作和生活打下了良好基本。

xx年xx月xx日
