无线网络综合标准施工专业方案.doc

鹰潭安防科技
无线网络安装方案

目录

一、 无线网络需求……………………………

二、 现场环境分析和设计标准………………

三、 工程概述…………………………………

四、 系统及功效介绍…………………………

五、 无线设备拓扑图…………………………

六、 使用设备及描述…………………………

七、 室内AP分布节点………………………

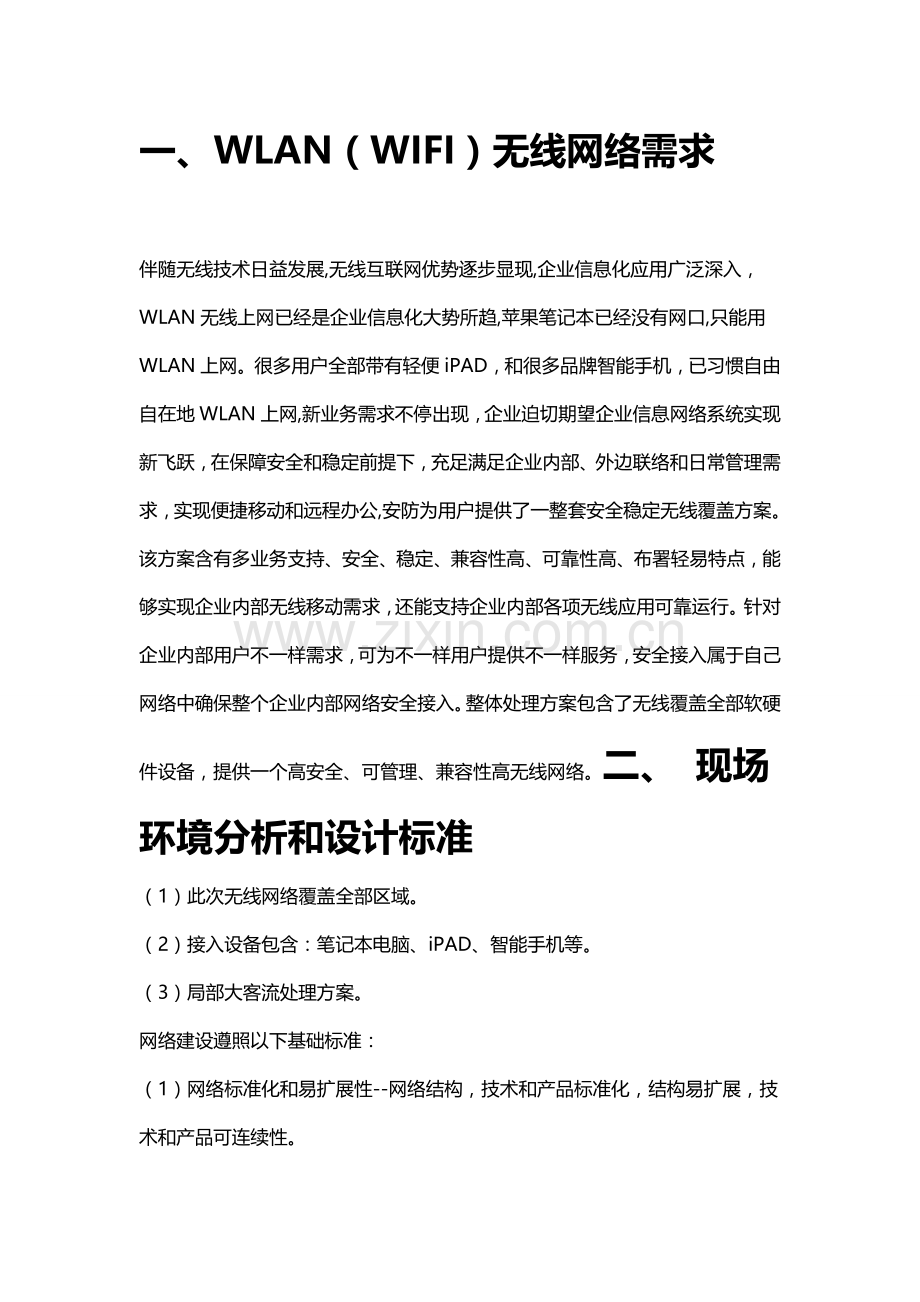

一、WLAN（WIFI）无线网络需求

伴随无线技术日益发展,无线互联网优势逐步显现,企业信息化应用广泛深入，WLAN无线上网已经是企业信息化大势所趋,苹果笔记本已经没有网口,只能用WLAN上网。很多用户全部带有轻便iPAD，和很多品牌智能手机，已习惯自由自在地WLAN上网,新业务需求不停出现，企业迫切期望企业信息网络系统实现新飞跃，在保障安全和稳定前提下，充足满足企业内部、外边联络和日常管理需求，实现便捷移动和远程办公,安防为用户提供了一整套安全稳定无线覆盖方案。
该方案含有多业务支持、安全、稳定、兼容性高、可靠性高、布署轻易特点，能够实现企业内部无线移动需求，还能支持企业内部各项无线应用可靠运行。针对企业内部用户不一样需求，可为不一样用户提供不一样服务，安全接入属于自己网络中确保整个企业内部网络安全接入。整体处理方案包含了无线覆盖全部软硬件设备，提供一个高安全、可管理、兼容性高无线网络。二、 现场环境分析和设计标准
（1）此次无线网络覆盖全部区域。
（2）接入设备包含：笔记本电脑、iPAD、智能手机等。
（3）局部大客流处理方案。
网络建设遵照以下基础标准：
（1）网络标准化和易扩展性--网络结构，技术和产品标准化，结构易扩展，技术和产品可连续性。
（2）网络业务适应性--适应多业务发展需求，提供高质量可服务于图象，话音，数据业务网。
（3）网络路由协议健壮性及开放性--它应含有很好收敛性和可扩展性，同时其网络额外开销是极小，且受到国际标准支持，确保不一样设备见互通性。

（4）网络易管理和维护性--全网可进行统一或分布管理，网络维护简单有效。
（5）网络实用性--依据现在需求和能够预见需求增加情况设计网络，不追求空洞技术优异性，避免追求高级和最新技术花费巨大代价。
（6）可扩充性－考虑到以后信息化进程和逐步演进，网络要建设成完整统一、组网灵活、易扩充弹性网络平台，能够伴随需求改变，充足留有扩充余地。
（7）开放性－技术选择必需符合相关国际标准及中国家标准准，避免部分厂家私有标准或内部协议，确保网络开放性和互连互通，满足信息正确、安全、可靠、优良交换传送需要；开放接口，支持良好维护、测量和管理手段，提供网络统一实时监控遥测、遥控信息处理功效，实现网络设备统一管理。
（8）经济性－应该充足利用现有网络资源，充足考虑经济和安全最好结合点。设备在保障性能和可靠安全基础上，应能达成最好性价比。
三、工程概述

1，设备安装方法：
依据环境具体需求选择适宜型号主路由、主交换、接入层交换机、POE供电交换机AC无线控制器及AP接入点。在有线网络中扩展无线网络仅需考虑POE供电交换机、AP接入点和目前主路由负载能力。依据环境结构确定AP数量。
2、布线规则：
局域网交换机之间依据距离确定传输介质，大于100M距离需使用光纤传输，收发设备可选择光纤收发器或交换机插光纤模块收发；100M范围内可使用以太网线传输。
POE供电交换机到AP之间采取标准POE供电，传输距离100M以内，网线质量差异会产生一定衰减，推荐范围在60M以内。
3，综合布线方案：
依据综合布线系统之星型拓扑结构及布线系统实际情况，整个布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、建筑群子系统、设备间子系统组成，便于了解和施工划分。
本项目布线工程只包含了工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统。
1）.工作区子系统
无线AP分布图，工作区子系统采取多个无线AP信息点覆盖。为降低阻隔和干扰，无线AP设备固定到每层公共区域吊顶中。
2）.水平子系统
水平子系统由各楼层弱电井（配线间）至各个工作区之间线缆组成，由每层弱电井（配线间）网络交换机到工作区子系统无线AP采取超5类非屏蔽双绞线（UTP）连接。
3）.管理子系统
管理子系统是整个布线系统关键步骤。全部水平线、垂直主干线全部是接于此。用户能够很方便地依据需要设置对应接口，满足增加终端设备需要。管理子系统在每层弱电井，系统配线架和网络设备全部固定到室内机架中。
4）.垂直干线子系统
垂直干线子系统是各楼层弱电井交换机和设备间主交换机之间线缆组成，因为距离在双绞线连接范围内，所以采取超5类非屏蔽双绞线（UTP）连接。
5）.设备间子系统
设备间子系统关键由主配线架、跳线及相关多种网络设备硬件（网络路由器、交换机、防火墙等）组成。各楼层全部设备全部会汇聚到这个，经过建筑群子系统连接到互联网。
4，项目施工
1）.设备安装
u AP支持IEEE802.3af标准48V POE受电，网线供电，布线轻易，支持电力传输和数据传输采取同一双绞线对，布线轻易。采取吊顶式安装，美观大方，营造舒适视觉环境。网络设备固定在弱电井机架上,配线架安装牢靠，接线正确，走线整齐美观，标志清楚。
2）.缆线铺设
在布线实施过程中尽可能采取明装嵌入式，水平布线用线扎带固定牢靠。线缆布放前应查对无线AP位置设计相符。缆线布放应平直，不得产生扭绞。打圈等现象，不应受到外力挤压和损伤。
对多种线路走向、分配做出明确标识，缆线两端应制作标签，以表明起始和终端位置，标签书写要清楚、端正和正确。敷设时努力争取距离最短,选择最安全和最经济路径;
3）.信息点编号说明
为方便布线施工及以后网络维护管理，应给每个信息点一个独一无二编号，信息点编号应便于记忆和查找。看到一个信息点编号，应立即可参考图纸找出这个信息点所在。为了愈加好依据信息点编号查找信息点，并依摄影关综合布线标准，每个信息点编号从头至尾全部是一致
四、系统及功效介绍
本系统为处理商业场景，无线网络覆盖及用户接入而研发。采取自主研发相关技术，结合硬件，数据组成完善大场景应用处理方案。本产品功效及相关介绍以下：
1. 认证系统：本系统采取多个认证，增强用户辨识度。可自定义设置认证方法：如微信认证，微博认证，QQ号认证，会员卡认证 等多个方法进行认证上网服务。
2. 展示信息：用户连接场景WIFI后，弹出系统相关认证页面。
3. 扩展性：本系统能够和场景内部及其它第三方系统对接，根据场景相关需求提供定制化API接口。扩展性灵活，安全可靠。
4. 系统安全性：本系统参与双安全策略，线上采取阿里云提供数据存放，确保数据安全性及稳定性。线下数据采取字段加密，封包加密方法，将传输数据包进行加密，如被拦截也无法破解内部数据。同时相关认证地址及数据关键字段，全部采取****号现实，无解密程序无法查看***内容。
5. 系统维护：本系统采取AC模块，能够远程及自动帮助完成系统故障修复，方法关键为夜间重启，系统后台报警等方法。
五、商业系统整体结构图

六、无线设备拓扑

七、使用设备及描述
设备
型号
描述
外观
路由器
安防企业级路由器
1、行业领先基于DPI（深度包检测）智能商业流控，带宽充足利用，让用户上网愈加顺畅。
2、经过大型流量场景考验历练（5000台终端设备同时在线，600M带宽场景），安防产品坚固和耐用。
3、全部线上管理和升级，免去人工现场维护，降低运维成本
4、基于多线多拨技术，负载均衡

室内无线AP
AF-S1
1、AP主动探测未连接设备，目标是分析用户联入率和客流统计；
2、经过技术优化，单AP带机人数70+，能够更多人同时联入；
3、全智能AP资产管理，故障设备自动上报；
4、AP自动负载，一个AP联入数满了自动连接到另一AP，全场负载让网络更顺畅；
5、支持无缝漫游 ，跨AP游戏不掉ping
6、集中AC管理，支持批量设置
外观美观不影响整体环境装潢

1
