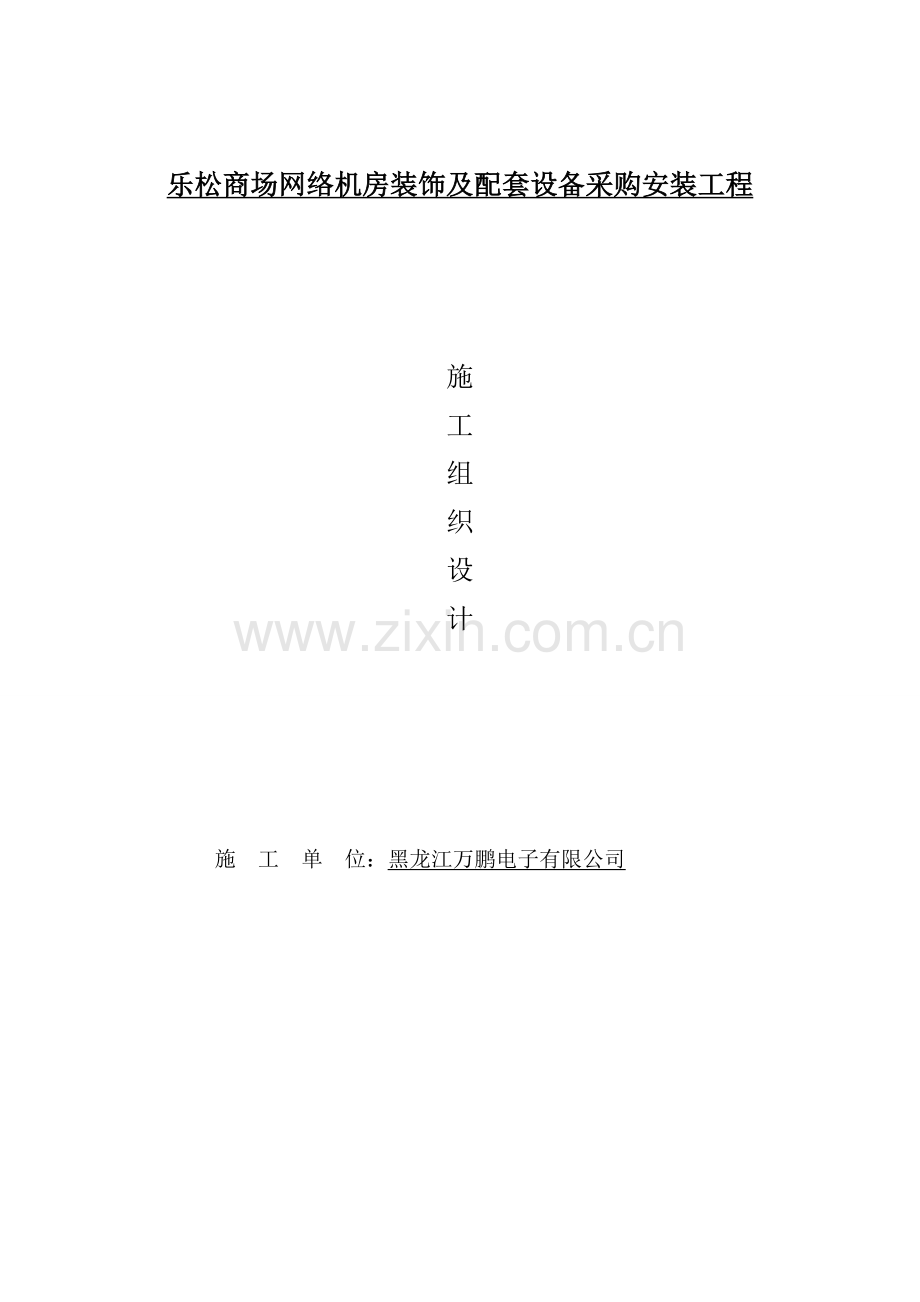

乐松商场网络机房装饰及配套设备采购安装工程

施
工
组
织
设
计

施 工 单 位：黑龙江万鹏电子有限公司

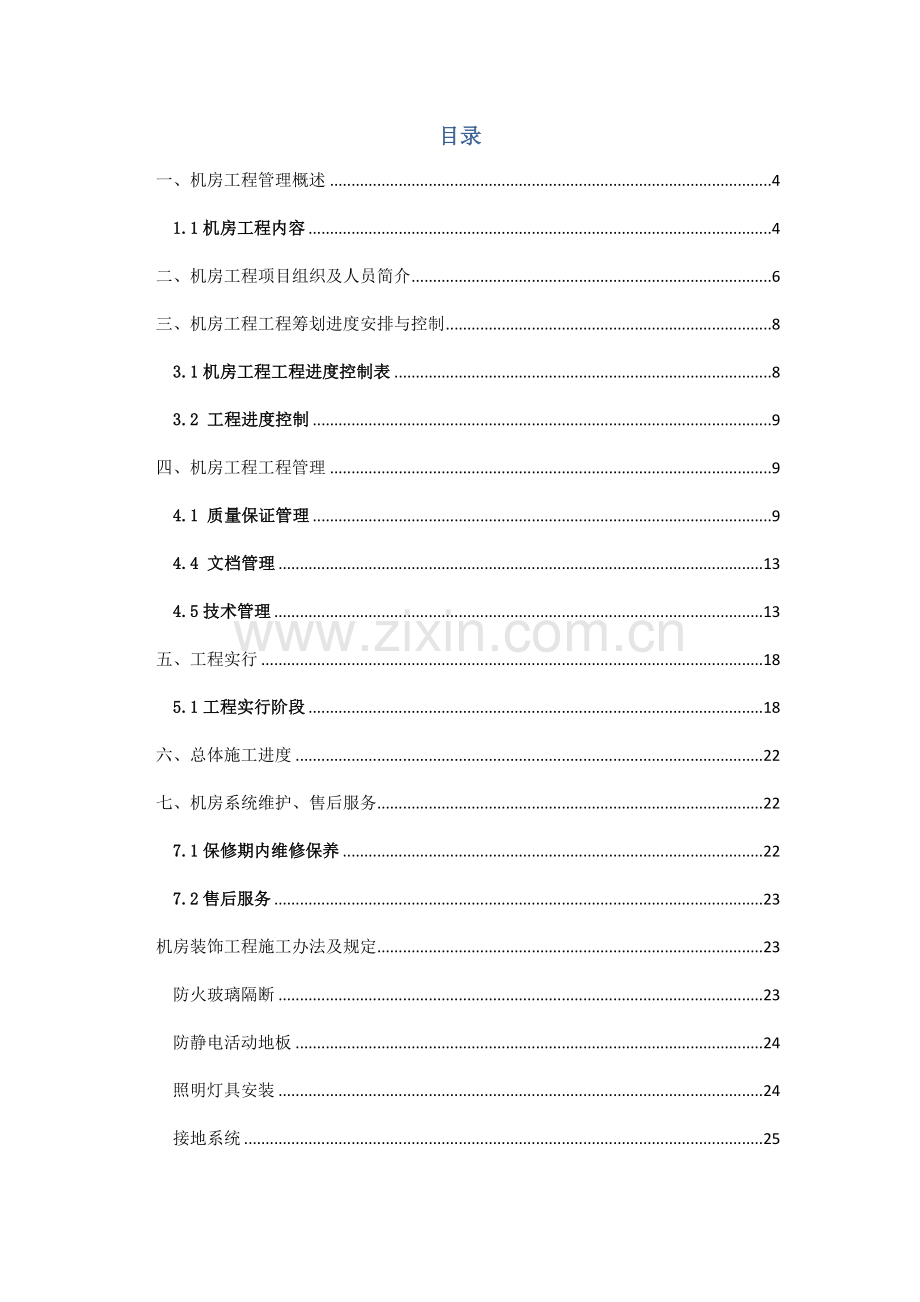

目录
一、机房工程管理概述 4
1.1机房工程内容 4
二、机房工程项目组织及人员简介 6
三、机房工程工程筹划进度安排与控制 8
3.1机房工程工程进度控制表 8
3.2 工程进度控制 9
四、机房工程工程管理 9
4.1 质量保证管理 9
4.4 文档管理 13
4.5技术管理 13
五、工程实行 18
5.1工程实行阶段 18
六、总体施工进度 22
七、机房系统维护、售后服务 22
7.1保修期内维修保养 22
7.2售后服务 23
机房装饰工程施工办法及规定 23
防火玻璃隔断 23
防静电活动地板 24
照明灯具安装 24
接地系统 25
电气工程施工办法及规定 25
电气安装 25
电气施工根据 25
配线工程 26
电气照明 28
开关插座 29
直流接地 29
电缆敷设 29
管线及线缆敷设 30
施工过程保护办法 33
线缆端接阐明 34
文档验收 35
项目实行效果评测办法 36
地板 36
吊顶 36
轻质隔墙、封墙及包柱 36
照明 37
机房内部配电系统 37
消防系统 38
重要组织办法 38
专业接口配合 办法 38
季节性施工办法 39
安全管理办法 39
文明施工管理 41
工地安全施工规定(公司统一规定) 41

一、机房工程管理概述
1.1机房工程内容
A．建筑装饰某些
防静电活动地板敷设；
铝合金微孔吸音天棚；
铝塑板墙壁；
照明灯具安装；
防火门窗安装；
吊顶上地板下防尘解决；
B．电气工程某些
机房动力配电系统；
机房网络设备配电系统；
机房照明及应急照明系统；
机房防雷系统安装；
机房直流地引入线、直流地网及静电泄漏地网；
配电柜、配电箱制作安装；
1.2机房工程管理目的
1) 本工程为我司重点工程项目，要保证优质工程，以作为全国样板工程。
2) 实行以合同期为目的项目法施工，全面履行工程合同，保工期、保质量、保交工。
3) 采用有效可靠质量保证办法，创工程优良，并达到优质工程评估条件。
4) 建立强有力项目领导班子，组织一流素质施工队伍，采用先进施工管理办法和施工技术。
5) 实现安全生产和文明施工。
1.3机房工程管理办法
1) 项目分类筹划和进度控制
为了实现总包管理目的，本项目将工作分类，分析了项目工作范畴，分类归入所需管理任务中，每个任务设立专门工程人员。同步对各任务进度状况进行控制，从而可以保证机房系统工程进度。
2) 设计控制
为满足智能化社区弱电智能系统规定，系统设计工程师将依照既有系统开发经验进行设计。在项目不同开发时间内提交文献档案，设计审查将与动态测试、系统设计同步进行，以保证系统性能、接口规定适合合同规定，以保证如期完毕整个系统工程。
3) 工程修改控制
项目中工程修改控制由项目经理提出，工程修改控制将涉及工程修改确认、文献档案、审查、复核等。
4) 质量监督管理控制
为了保证工程质量，项目组配备质量监督工程师，按照ISO 9000质量管理目的、环节、办法完毕质量监督管理。

二、机房工程项目组织及人员简介
2.1 施工组织总体布置
1) 施工组织总体布置以系统工程理论为指引，辅以流水法,网络法施工筹划管理，保证合同履行。在规定工期内完毕合同，并且争创工程质量全优，是我司施工组织总体布置优先考虑目的。
为了实现上述目的，我司组织了由我司副总经理陶述根先生为项目总经理强有力项目管理班子，负责整个机房系统项目管理和施工总体协调，负责制定施工项目总体进度筹划和阶段目的筹划。由总工程师徐征担任项目总经理,旨在可以从公司各专业部门直接调动技术与管理人员，提供专业化支持，同步协调全公司各类专业管理人员，以保证对本项目迅速响应和支持。
为了实现上述目的，我司将充分发挥机房系统各专业设备分包公司技术特长，并将各专业公司管理人员和技术人员充实我公司项目管理班子。
2）施工作业人员配备
本机房工程工程专业人员预测高峰人数 ：6名
其中，管 理 人 员 ：2名
工程技术人员 ：4名
由于机房工程对于人员素质规定较高，故工程技术人员所占比重较大。
2.2 工程组织机构
本项目由 徐征 先生为项目总经理，成立项目管理部，指派项目执行经理。项目管理部由项目执行经理直接领导，并直接对项目总经理负责。项目执行经理是机房系统工程项目总承包负责人。
2.3 工程组织人员职责阐明
2.3.1 项目总经理
项目总经理职责如下：
全面负责整个项目执行状况
商务合同决策
公司人员调配
解决与业主、上一级承包方事宜
2.3.2 项目执行经理
项目执行经理职责如下:
实行并全面履行合同，解决合同变更，协调与总包，业主，估价师关系，接受建设单位和总包监督；
对工程进度，质量和成本进行总体控制；
组织工程验收，交工和结算。
负责项目人员组织调配，向办事处提出人员增减筹划。
领导制定施工筹划，审定各种施工方案。
对外重要文献审定和签发。
考核，评估项目管理人员业绩。
2.3.3 总工程师
总工程师直接向项目经理报告，
为系统需求分析、系统配备、系统集成和设计审核提供技术支持
为项目系统测试合同开发提供技术支持
维护和保存项目文档、图纸和记录
2.3.4 安装指引工程师
直接向项目经理报告，负责完毕项目安装筹划，其职责如下：
领导和监督管理关于队伍实现安装筹划，保证在时间筹划内完毕合同
规定安装
协调合同执行者，保证提供有效质量服务
按照拟定审核筹划和大纲，进行安装审核
与质保人员一起保证进度审核符共筹划
保证项目使用所有测试、审核和测量设备精确性和耐久性
维护和保存项目文档、图纸和记录
保证所有区域房间良好管理
2.3.5 调试工程师
直接向项目经理报告测试和检查成果，重要职责如下：
建立调试筹划
领导和监督管理测试队伍，按确认测试合同进行测试
与质量保证人员一起保证最后审核符共筹划
与客户及质保人员一起保证工厂/现场验收测试符共筹划
保证项目使用所有测试、审核和测量设备精确性和耐久性
维护和保存项目文档、图纸和记录
2.3.6 文档 / 合同工程师
直接向项目经理报告，负责如下方面工作：
在指定期间内完毕设备 / 原材料发货
保证设备 / 原材料符合阐明书、期限和条件
保证手册、阐明和关于文档归档管理
保证项目使用所有测试、审核和测量设备精确性和耐用久性
维护和保存项目文档、图纸和记录
保证所用区域房间良好管理
2.3.7 质量监督工程师
直接向部门经理和质量管理经理报告项目质量保证筹划管理状况，其职责如下：
建立和维护项目质量保证筹划
解释和维护项目质量保证筹划，保证高质量维护项目
建立项目质量原则文档
联系客户、制造商、子承包者和原则、需求审批人
三、机房工程工程筹划进度安排与控制
3.1机房工程工程进度控制表
待甲方拟定期间等因素后（因总包合同签定期间和施工详细项目为不拟定因素），我公司会考虑到大楼土建、机电设备安装、装修工程总体进度安排，结合机房系统自身特点，定出机房工程系统进度安排表。
进度安排中重要把握如下三个核心环节：
¨ 供货：结合大楼总体施工进度规定，对各系统设备供货时间作出详细安排。针对不同子系统制定出详细交货时间表。
¨ 安装：机房系统安装，要紧密配合暖通风水管道及设备安装，依照不同阶段劳动力需求，投入不同数量工程人员，满足施工进度需求。
¨ 调试：具备调试条件系统，先完毕调试。

3.2 工程进度控制
3.2.1 项目进度复核
项目复核按照项目经理规定，进行项目执行进度审核，项目复核将至少涉及如下内容：
¨ 过程和状态复核
¨ 设计变更控制：设计变更是机房系统实行过程中，难以避免问题，如何迅速简捷解决现场设计变更问题，关系到预定工程进度实现。如图为设计变更解决流程图，简要表达了变更解决程序。
¨ 验收测试
¨ 质量控制
3.2.2 工程报告
进度报告按如下格式提交给客户：
¨ 重点 —— 报告明显成绩
¨ 进度和状态 —— 报告有关项目执行进度和状态
¨ 要预先解决问题
¨ 预报 —— 报告下项将要进行事项
¨ 每项需维护和更新未完毕工作项目
四、机房工程工程管理
4.1 质量保证管理
&《中心机房系统工程设计图纸》
&《中心机房系统工程设计方案》
&《中心机房系统工程预算书》
¨ 国家现行技术政策、技术原则、施工及验收原则：
&GB/T2887- 《电子计算机场地通用规范》
&GB50174-93 《电子计算机房设计规范》
&GB30003-93 《电子计算机机房施工及验收规范》
&GB9361-88 《计算站场地安全规定》
&GB2887-89 《计算站场地技术规定》
&GB6650-86 《计算机机房用活动地板技术规定》
&GB50057-94 《建筑物防雷设计规范》
&GB50303- 《建筑电气工程施工质量验收规范》
&GB5054-95 《低压配电设计规范》
&CECS49:93 《低压成套开关设备验收规范》
&CECS120： 《套接紧定式钢导管电线管路施工及验收规范》
&GB50045-95 《高层民用建筑设计防火规范》
&GB50222-95 《建筑内部装修设计防火规范》
&GB50168-92 《电气装置安装工程电费线路施工及验收规范》
&GB50169-92 《电气装置安装工程接地装置施工及验收规范》
¨ 国家现行工程质量评估原则和操作规程；
¨ 建设部颁发《建设工程施工现场管理规定》；
¨ 我公司公司原则及关于规定；
4.2 质量控制办法：
保证工程施工质量，就是要按照设计规定，选取合格材料，通过优化 工序或工作，按照一定投资额，在预定工期内，完毕机房系统工程建设。
工程质量全方位保证必要从如下几种方面控制。
（1） 加强进场材料和设备检查验收工作：
工程上所用一切材料和设备必要先送审样本或样品，经业主、总包和设计审批承认后才干订货。进场时必要随附合格证，产地证书及验收文献。

（2） 加强技术方案和施工工艺交底工作：
¨ 由工地主管，专业管理人员向施工部门技术负责人交底，明确核心性施工技术问题和重要项目施工工艺。
¨ 施工队伍由施工队伍技术负责人向施工员，技术员，质检员，安全员进行图纸，施工办法、技术办法及操作规定等方面交底。
¨ 班组由施工员向班组工人交底。
¨ 交底时要结合详细操作部位贯彻贯彻各项技术规定，并指引班组明确各核心部位质量规定，操作要点及注意事项。

（3） 建立质量控制，检查和验收制度
¨ 建立施工班组自检互检制度
¨ 严格质量检查验收,施工班组完毕分项工程后,必要进行自检,自检合格后,报请项目部质量检查,下道工序施工前必要对上道工序分项工程再次进行质量检查验收。
¨ 建立隐蔽工程验收制度
¨ 预留，预埋工作竣工后在浇捣混凝土前施工班组请质量员检查验收并且拍照存档。
¨ 建立工程质量检查验收档案管理制度
¨ 工程质量检查验收工作一定要有文字记录，填写有关表格资料并经关于负责人签字承认，存档备案。
¨ 建立工程质量例会制度
¨ 每周五召开一次质量例会，由项目质量管理员主持，各弱电分包技术管理人员参加，分析一周来施工中关于质量问题，重要研究管线工程和设备安装工程。
¨ 加强半成品，成品保护工作

（4） 加强隐蔽工程预埋电管保护工作
¨ 混凝土工程结束拆去模板后即清除线盒，束节内杂物，在接线盒内涂刷防锈漆，防锈漆干燥后再塞上泡沫塑料物保护。
¨ 管线，设备安装分项工程结束，清扫电管，线槽，设备箱内杂物和垃圾，外露电线，电缆和金属软管盘整后置放在线槽或电管上方，避免装修工作时损坏已经完毕管线，同步派员每天巡视已完毕安装工作施工区域。
4.3质量保证详细环节
本项目组中设质量监督工程师，负责检查监督该项目质量状况，发现质量问题及时解决，把影响项目质量因素减少到最低限度，并根据关于规定将项目实行各阶段质量状况向项目经理报告备案。
我公司把质量保证环节贯穿于整个工程项目始末，在独具风格完整质量保证体系中涉及：需求理解，方案设计 / 最后确认，提供产品，测试检查、安装实行和技术支持等六个方面：
（1）需求理解 ：
从实际出发，全面理解客户需求，作出切合实际对的分析，以此来保证方案设计质量。
（2）方案设计 / 最后确认：
依照对顾客需求分析研究，根据机房系统特点，结合我司专家理论和实践经验，面向当今楼宇技术发展，为顾客设计出充分满足需求、高质量系统解决方案，并由顾客/设计方最后确认。
（3）提供产品：
前面已经提到，我司在产品选取上十分注重质量规定，将为顾客推荐国内及世界知名厂商所生产产品，其性能质量均满足国际原则。
（4）测试检查 ：
我司向客户提供产品前，一方面由工程师进行严格测试检查，以保证所提供产品质量可靠，性能稳定，符合产品阐明书各项规定。
（5） 安装实行 ：
在安装实行方面，我司强调严格作业管理及一流专业技能，严格把握产品设备验货、安装、调试以及试运营等各项环节，在每个环节中都将做到原始记录清晰，测试数据精确，安装操作规范，把也许发生质量问题消灭在萌芽状态，从而保证整个系统安装质量。
（6） 技术支持 ：
良好技术支持与售后服务是楼宇机房系统正常运营可靠保证，也是我司质量保证体系中重要一环。我司将根据严格规章制度开展此项工作，有始有终地抓好质量管理，为顾客提供长期、高质量技术支持和售后服务。
4.4 文档管理
为了完整、精确地调用、查验和保管与本项目关于文献、档案、资料、会议记录及往来传真等，按照项目管理制度关于规定，本项目组必要妥为归类保管各类资料，查验和调阅均应履行相应手续，待合同所有执行完毕后移送或归档。在项目执行中或完毕后，应向顾客提交下列文档：
¨ 项目方案建议书
¨ 项目最后设计方案 ( 顾客 / 设计方已确认 )
¨ 工程进度筹划表 / 月报表
¨ 有关专业设计变更告知单
¨ 设备装箱单
¨ 设备到货及验货清单
¨ 系统配备文档
¨ 系统管理制度
¨ 系统试运营报告
¨ 工程验收报告
¨ 项目总结
¨ 重要会议记录
¨ 重要往来传真
¨ 其他
4.5技术管理
4.5.1保证工程进度办法
项目施工前，必要作好施工组织总设计，对劳动力、施工机具、材料需要量等作好充分准备，才干保证工程进度。如下图所示，为施工组织总体设计程序框图。直观表白了施工组织设计各个环节。

（7） 施工人员准备
公司施工队伍由工程负责人主抓，各管理人员分工负责，形成强有力领导机构。
公司要组织好各种所需劳动力，提高劳动生产率，保证工程质量，组织好现场各项管理工作。
（8） 施工机具与材料准备 -----
适应工程特点，按机具筹划提前购制施工机械和专用工具。
为配合超高部位安装，需加工一某些特制工具箱，以便于班组使用和管理。
工长应做好材料筹划，提前做好材料领用和储备工作，保证及时供应合格材料。
（9） 技术准备工作 -----
¨ 施工人员一方面要认真阅读施工图纸及关于技术资料,理解设计意图,制定施工详细办法。
¨ 为保证工程安装质量,所有施工人员要认真学习关于施工验收规范及质量检查评估原则和其他某些规章制度。
¨ 在施工中,技术员要对施工班组进行详细技术交底，公司可结合本工程特点，组织进行参观学习。

（10） 保证工程质量办法 -----
¨ 施工方面认真贯彻工程质量手册执行,做到工程质量分级管理,把好质量关。在竣工验收时达到一次交验合格,质量达到优良.
¨ 加强现场施工质量检查，配合专业检查人员做好检查,对检查成果不合格要认真讨论分析,制定纠正及防止办法。
¨ 要严格按图纸施工，特别是对进口设备要详细地阅读阐明书和关于资料，要掌握设备关于规范和技术规定，各系统安装工程要编写施工方案或施工技术办法。
¨ 加强原材料和设备进场检查工作，做好记录，坚持不合格品不施工原则。
¨ 对相似或类似机房内设备、管线等安装,要实行统一做法，经验收合格后，再统一进行安装施工。各专业交叉复杂部位应预先组织图纸会审,然后再进行施工，以免导致安装后拆改。
¨ 凡使用新材料、新产品、新技术项目，应有产品质量原则、鉴定证明书、使用阐明及工艺规定等，经甲方批准、批准后方可使用，甲方按其质量原则进行检查。
4.6 保证施工安全办法
安全生产工作要严肃法规，贯彻责任，消灭违章，以强化管理为中心，努力提高公司安全技术管理水平，保证全体施工人员安全健康。
（1） 参加该工程施工人员必要坚持安全第一，防止为主方针。层层建立岗位责任制，遵守国家和公司安全规程，在任何状况下不得违章指挥或违章操作。
（2） 编制安全技术办法，书面向施工人员交底。
（3） 进入现场必要严格遵守现场各项规章制度，工长对施工人员要做好现场安全教诲，进入现场必要戴好安全帽。
（4） 安装使用脚手架，使用前必要认真检查架子有无糟朽现象，有无探头板，施工周边应及时清理障碍物，防止钉子扎脚或其他磕碰工伤事故。
（5） 施工地点及附近孔洞必要加盖牢固，管道竖井其预留钢筋按需要孔径切割开洞，防止人员高空坠落和物体坠落伤人等事故发生。
（6） 暂设用电必要符合安全用电规定，凡手持电动工具使用必要通过漏电保护装置，施工照明用电应低于36V低电压，潮湿地点作业要穿绝缘胶靴。
（7） 生产班组每周要进行一次班组安全活动，并有记录，查隐患、查漏洞、查麻痹思想，要经常不断地进行安全教诲。
4.7 消防保卫办法
该大楼施工场地小，料场及生活区地方狭窄，分包队伍多，人员复杂，底数不清，管理不便，针对上述状况，要做好消防保卫工作。
（8） 保卫工作：
¨ 选好库区、料场位置，仓库门窗要结实、严密，门锁插销要齐全，工料离库要上锁，库房要建立严格管理制度。
¨ 管理人员要加强责任心，办事认真，收发料具时要坚持认真登记、清点等制度。
¨ 库房电源控制必要设在外面，下班后断电，安装库门要一律往外开。
¨ 贵重器材和设备应指定专人保管，严格履行领用、借用、交接等手续。
¨ 空调机房、各前端设备安装就位前，应安装好门窗，加强安全防范工作以免导致损坏、丢失。
¨ 班组工具、量具要有专人负责，下班后要锁入工具箱内，不得随便乱放，工具房门窗要牢固，防止工具丢失。
¨ 自觉遵守现场出入制度，出入现场积极出示证件。
（9） 消防方面：
¨ 建立健全消防组织，负责消防人员要时常进行现场巡回检查，如有特殊状况应及时与关于部门联系。
¨ 严格执行现场用火制度，积极接受总包消防员检查，电、气焊用火前应先办理用火手续，并设专人看火。同步电、气焊工要经常检查电、气焊工具与否漏气、漏电，以防易燃易爆等不安全因素产生，遇到五级以上大风天气时，禁止使用明火作业。
¨ 施工中如消防管道、设备等设施和其他工程发生冲突时，施工人员不得擅自解决更改，应及时报请甲方和设计单位，经批准后方可更改。
¨ 仓库、料场应配备足够消防器材，对易燃材料要集中管理，并设有明显标志，禁止在消火栓周边堆放设备材料，以保证消防设施道路畅通。
¨ 冬季禁止用电炉取暖。
¨ 施工人员要严格执行现场消防制度及上级关于规定。
4.8成品及设备部件保护办法
施工人员要认真遵守现场成品保护制度，注意爱护建筑物内装修成品设备等设施。
设备安装前要由关于人员检查进入现场重要设备,进行拆箱点件并做 好记录，发现缺损及丢失状况，及时反映关于部门.在参加人员不全时，不得随意拆箱。
设备开箱点件后对于易丢、易损部件应指定专人负责入库妥善保管。各类小型仪表及进口零部件，在安装前不要拆包装，设备搬运时明露在外表面应防止碰撞。
配合土建预埋保护管及管口要封好，各型设备管道接口也要封好，以免掉进杂物。
加强成品保护意识，对故意破坏成品要予以惩罚。
各专业遇有交叉“打架”现象发生时，不得擅自拆改，需经设计、甲方等关于部门协商解决后方可施工。
对于贵重、易损仪表、零部件尽量在调试之前再进行安装，必要提前安装要采用妥善保护办法，以防丢失损坏。
4.9环保办法
施工现场文明施工管理必要执行上级颁发场容管理及关于规定，各施 工队要有一名管理人员主抓，施工员分区负责，各施工班组均有一人负责文明施工。
施工队对现场文明施工管理要统一布置，统一安排，每个班组要建立岗位责任制。
工长施工交底时必要对文明施工提出详细规定，重要部位要有切实可行详细施工及书面交底。
操作地点周边必要做到整洁，干活脚下清，活完料尽，剔凿、保温完毕后要随时清理干静，将废料倒在指定地点。
上道工序必要为下道工序积极创造优良条件，及时做到预留、预埋和暗配工作。
施工现场堆放成品、材料要整洁，以免影响地区景观。
五、工程实行
5.1工程实行阶段
依照咱们近年来参加建筑弱电工程经验，咱们将机房系统建设全过程，大体分为如下 5个阶段构成：
5.1.1初步设计阶段
（10） 工程初步设计阶段；
（11） 工程深化系统设计阶段；
（12） 机房系统工程施工阶段；
（13） 试运营阶段；
（14） 系统维护优化阶段。
5.1.2深化系统设计阶段
初步方案通过评审 (或会审) 后，即可转入深化系统设计阶段，最后产生出深化系统设计文档。
深化系统最后文档涉及如下内容：
顾客需求详细阐明
技术方案选取、分析及概述
子系统功能描述
厂家设备分析与选型
设备清单及经费预算
工程安装图
系统验收原则与方式
工程保障办法
工程施工进度筹划 (网络图、横道图)
5.1.3工程实行阶段
第一阶段：机房吊顶、地面及某些隔墙基本解决（找平）及垃圾运送；为吊顶、地面找平、隔墙、门窗安装，墙面施工阶段。其中也涉及开凿穿线孔洞、通风排风孔洞、空调进水排水管道、电缆线槽安装、墙面线管预埋、电气、电话、消防与自动报警线管预埋，其中彩钢板龙骨及饰面、玻璃隔断及墙柱面基底解决、防尘漆喷涂顶面，吊顶顶面龙骨及保温是本施工阶段重要质量控制点。
第二阶段：为智能化设备安装阶段。其中涉及灯具安装、吊顶部位上方电气、消防及自动报警管线安装、自动灭火气体管路安装、报警探头安装、消防喷头安装、漏水报警、安装调试等。
第三阶段：吊顶灯具安装，地面防尘漆及抗静电活动地板安装阶段。其中涉及地板下电气线管敷设、消防线管敷设、电话线缆敷设、电缆线槽敷设、铝塑板踢脚板安装等。
第四阶段：精密空调等设备安装（空调进水下水是问题）；为竣工收尾阶段。其中涉及前四个施工阶段中未竣工程及各分项工程调节、检查、测试。机房各部卫生清理等，总之该施工阶段中要做完竣工前一切准备工作。
整个工程施工咱们将自始至终要搞好筹划管理和施工配合，在施工过程中，电气配电、智能设备、照明、电话、消防与自动报警，消防与自动灭火等各分项工程都要和主体工程配合。普通来讲，随着工程阶段展开，各分项工程都要随着立体工程进展配合穿叉施工。交叉作业时会浮现互相影响，这就规定在施工管理中要有筹划性、预见性、科学性。
总体施工工艺流程如下：
现场清理，地面找平——吊顶上方防尘、保温解决——饰面解决——各种吊杆安装——安装彩钢板饰面、玻璃隔墙骨架——开凿各种洞口——吊顶内管线安装——安装各种智能化设备——安装消防探头喷头——灯具安装——外层窗体密封解决——内层窗体安装——镶装玻璃——地面涂漆——安装保温板——地板下电气管槽敷设——接地系统敷设——抗静电活动地板安装——安装各种电器——安装不锈钢踢脚板——清理。
详细分项施工顺序
1. 本工程划分为四某些施工：
(1) 机房装饰工程……隔断、吊顶、墙面、地面安装；
(2) 机房电气工程……电源线路、电气设备、照明系统、接地系统安装；
(3) 机房空调、新风工程……电源线路、空调新风管道预敷、设备安装、系统安装；
(4) 机房弱电工程……门禁、测漏水和综合布线等分项工程，电源线路、控制线路、弱电设备安装、调试。
2. 根据设计施工图和工程量，结合总体施工进度，合理安排各工种人员施工、各类施工设备调配，以保证施工顺序科学性，保证施工进度。
3. 在装饰施工中合理规划电气线路 (电工管、接线盒、电缆线等)下料、制作、安装；电器器件安装；电气线路、电气设备检测、调试、试运营。
4. 在装饰某些施工、电气某些施工中合理安排空调、弱电等项目施工。
5. 本工程装饰某些施工顺序为：
(1) 吊 顶：吊顶上空顶面机房区域顶面用1：3水泥沙浆+防水剂找平，清除浮尘，涂刷防尘漆。吊顶空间上楼板面增做PEF保温板（厚20MM）做保温解决。
(2) 吊 顶：吊杆、轻钢龙骨、辅龙骨下料、制作、安装；
(3) 墙、柱面：清理基层，彩钢板下料、制作、安装；
(4) 吊 顶：铝合金微孔板面层安装、格栅灯具安装；
(5) 墙、柱面：彩钢板踢脚板下料、安装；
(6) 玻璃隔断：金属支架下料、制作、安装；
(7) 玻璃隔断：密度板基层下料、安装；
(10)玻璃隔断：边框亚光不锈钢下料、制作、安装；玻璃下料、安装；
(11) 门 窗：单片防火玻璃地弹门、制作、安装；
(12) 门 窗：木质窗帘盒下料、制作、安装；
(13) 门 窗：彩钢板封窗下料、制作、安装；
(14) 门 窗：钢质防盗门、单片防火玻璃地弹门、定做、安装；
(15) 地 面：防静电活动地板支架、横梁安装，活动地板安装；
(16) 地 面：清理基层，地面砖下料、安装，调节。
4. 本工程电气某些施工顺序
(1) 吊顶内、地板下、墙壁内电工管下料、制作、安装；接线盒安装；
(2) 照明灯具安装；
(3) 管道穿线，测试线路绝缘；
(4) 开关、插座等电器器件安装；
(5) 配电柜设备安装；
(6) 室外接地装置，引上线、断接卡安装；
(7) 室内各类接地系统连接；
(8) 电气线路、电气设备检测、调试、试运营。
5. 本工程空调新风某些施工顺序
(1) 空调、新风设备安装支架制作，安装，涂刷防锈漆；
(2) 空调、新风设备电气线路安装、检测；
(3) 机房区专用新风设备落位安装，连接各类管线；
(4) 新风设备试压、充氟、检测、调试、试运营。
6. 本工程弱电某些施工顺序
(1) 各系统管、线敷设；
(2) 各系统设备，器件安装；
(3) 严格按各系统设备技术规定，认真测试设备功能状况；
(4) 各系统检测、调试、试运营。

六、总体施工进度
本工程施工工期为____天。详见施工筹划表。

七、机房系统维护、售后服务
7.1保修期内维修保养
在保修期内，我公司将免费提供所需技术服务和定期维修保养，同步提供十二小时紧急维修服务。
维修保养事项涉及但不限于如下内容：
为保持系统正常运营，定期检查保养或易损件更换，涉及：提供材料、清理物料及劳务等。
提供维修保养记录书，以便业主工作人员随时查阅关于设备维修保养、部件更换次数、检查及维修日记等记录。
按照如下规定安排定期维修及检查：
¨ 对所有系统设备进行例行检查；
¨ 设备清理；
¨ 设备调试；
¨ 替代所有不正常弱电及机电设备监控设备；
¨ 其他。
及时升级软件版本。
积极配合进一步集成工作。
7.2售后服务
巡访服务：保修期满后来，我公司将每年进行定期2次客户巡访，协助客户解决系统运营中遇到问题。
热线服务：我公司设有系统维护部门，随时为客户提供技术协助。
备品备件：公司将以优惠价格提供备品备件，满足客户需求。
保修期满后来，对客户提供服务，我公司将按成本收取一定合理服务费用。
附件1：分项工程施工办法及工艺规定

机房装饰工程施工办法及规定
防火玻璃隔断
(1) 施工办法
Ø 玻璃隔断采用6号槽钢制作钢架，按现场尺寸下料，制作安装，焊接牢固，采用φ8×80金属膨胀螺栓固定，校正水平、垂直后，表面刷防锈漆；
Ø 隔断采用12mm厚防火玻璃，玻璃周边采用白色玻璃胶固定和修饰；
Ø 钢架上部、下部均间隔1000～1500 mm采用L25角钢斜拉支撑，采用φ8×80金属膨胀螺栓固定；
Ø 内衬板采用9mm厚胶合板，采用沉头φ4×14自攻螺钉固定；
Ø 无框玻璃隔断下部边框饰面采用50mm厚彩钢板。
(2) 工艺规定
Ø 金属构造支架采用电焊焊接。焊接必要牢固，焊缝整洁，不得有裂纹和固体夹杂，不得有松动、虚焊，不得有形状缺陷；
Ø 金属构造支架制作完毕后，采用无损检查办法进行检查，检查合格后方可定位安装，并经除去锈斑、焊渣等杂物后涂刷红丹防锈漆(银粉漆)；
Ø 隔断玻璃垂直方向接缝处均须磨边，隔断中部白色玻璃胶不得凸出；
Ø 玻璃隔断边框饰面必要粘贴平整，不得有凸凹。
(3) 优良原则
Ø 隔断玻璃：垂直偏差<2 mm/2M，平直度<3 mm/2M，邻边高差<1 mm。
Ø 隔断边框：垂直偏差<2 mm/2M，平直度<2 mm/2M，接缝宽度<0.5 mm，邻边高差<1 mm。
防静电活动地板
(1) 施工办法
Ø 机房区地板施工前，在室内墙面先弹出＋300 mm水平控制线；
Ø 机房区施工先将原地面灰尘扫尽，刷涂防尘漆；
Ø 依照设计图纸拟定防静电活动地板铺设方向和先后顺序，进行找中、套方、分格、定位、弹线；
Ø 配合地板下电气管道支架定位固定，安装管道及穿线；
Ø 安装防静电活动地板金属支架，横梁，橡胶垫条；安装周边角钢支架(经防锈蚀解决)；
Ø 铺设防静电活动地板，调节地板金属支架，横梁。
(2) 工艺规定
Ø 地面水平控制线必要精确，误差<±2 mm/2M；
Ø 周边角钢支架须经除去锈斑、尘土、油渍、焊渣等杂物后涂刷红丹防锈漆(银粉漆)，安装必要牢固；
Ø 地板金属支架、横梁和抗静电活动地板安装必要牢固，调节水平，保证四角接触处平整、严密，不得采用加垫办法。
(3) 优良原则
Ø 地面不平整度＜2mm/2M；
Ø 相邻板块间接缝宽度<0.3 mm，邻边高差<1 mm；
活动地板排列整洁，行走时无声响、摆动。
照明灯具安装
(1) 照明灯具采用φ6圆钢吊挂固定：
(2) 灯具引下线采用φ15金属软管作保护管。
(3) 吊架与吊顶面层保持100~200mm距离。
接地系统
(1) 本机房接地系统设计四组接地：一组作为交流工作接地；一组作为计算机直流接地TE；一组作为交流安全保护接地。一组作为防雷保护接地。
注：如原机房接地电阻符合设计规定，可不重新设计、施工。
(2) 交流工作接地由大楼配电室引来。
(3) 交流保护接地采用BV-500V-16mm2 铜芯线从大楼接地装置断接卡引至配电柜关于接线端子。机房区域内安全保护接地与抗静电系统接地并联，机房内所有电气设备外壳，金属管道，金属接线盒，玻璃隔断及吊顶龙骨金属某些均牢固接安全保护接地。
(4) 直流工作接地采用BV-500V-25mm2铜芯线从直流工作接地装置断接卡引至配电柜关于接线端子。直流接地系统为计算机专用。
(5) 防雷保护接地采用BV-500V-16mm2铜芯线从大楼防雷保护接地装置断接卡引至配电柜，通讯设备和线路关于接线端子。
(6) 机房内接地网采用BV-500V-10mm2 铜芯线在活动地板下网状明敷。
(7) 在距地面1.8米处分别设立断接器，作为测试点使用。
电气工程施工办法及规定
电气安装
重要涉及供电、照明、接地系统、静电泄漏等分项工程。
该项工程应严格按照国家关于电气安装工程规范规定与主体工程密切配合，提前做好预埋等工作。
电气施工根据
电气安装工程是机房工程中最为重要环节之一，电气工程质量好坏直接影响到计算机设备安全稳定运营，因此施工过程中对电气工程质量控制就显得更加重要，鉴于此，依照《北京市电气安装原则》、《计算机场地技术条件》、《电子计算机机房施工及验收规范》，并结合公司以往施工经验咱们制定了电气安装及验收原则，这一原则将重要作为公司电气工程质量技术性文献之一，各工程队必要严格执行。
配线工程
绝缘导线连接，应符合下列条件及规定：
1．铜线用螺线缠绕时，缠绕长度不不大于导线直径10倍；
2．铜线6mm2如下连接，自身自缠不应少于5圈。
3．每个分支路导线线间对地绝缘电阻值，不应不大于0.5兆欧；
4．线管内导线总面积（涉及绝缘层）不应超过管内截面40%，导线在管内不应当有接头；
5．明配线工程中，导线与导线、导线与其她管道交叉或穿越建筑物，均应套绝缘管，线引至灯位及开关木台时，应在木台上敷设，导线距墙面室内距离不得不大于5mm室外不应不大于10mm；
6．室内外配线工程所有控制线路开关、刀闸等应标明所带负荷和设备名称，在闸箱门内侧，应标有单线系统图，并应与实际安装设备相相应；
7．金属管及其支持物等附件，应做防腐解决。
8．管路敷设应沿着最短路线，尽量减少弯曲次数。管路超过下列长度应加装接线盒：
无弯曲时，30m；
有一种弯曲时,20m；
有两个弯曲时,15m；
有三个弯曲时,8m；
无条件交接线盒时，应加大管径。
9．管路弯曲敷设时,应符合下列规定：
线管弯曲半径不应不大于管外径6倍，在敷设明管，且只有一种弯曲时，可减少为四倍；弯曲点不应产生凹陷、裂缝等现象，弯曲限度不应不不大于管外径10%；各接线盒之间或接线盒与电气器具之间管路，其90度弯不应超过3个。金属管在敷设前，管内应无毛刺杂物，外部无凹陷，管口打磨光滑。
10．金属管在入接线盒、灯头盒、开关盒等处应符合下列规定：
所有接线盒、灯头盒、开关盒等应按照金属管敷设方式选用；
明装金属管应加护口；
敷设接线盒、灯头盒、开关盒敲落孔，除对实装管孔敲落外，其他备用不应掉；墙体内用金属管暗配线时，金属盒口平面应低于粉刷墙面3-5mm,口面与墙面平行、方正。
11．线管连接应符合下列规定：
线管切口应垂直、光滑、无毛刺、无破裂；
连接时应用管箍，管头抹铅油，埋在地下管头应缠麻，采用焊接时应加套筒。
金属管连接处和与金属盒连接处，应用导线和专用接地夹子，做地线跨接。（外地区施工时，应遵循本地质检部门规定施行）
12．管路明敷设时，应符合下列规定：
管路在水平和垂直敷设时，做到横平竖直，管路自身不应受力；
管路应随建筑物形态敷设，排管弯曲度应一致；
管卡（夹）支持点距离不应不不大于1.5m，管路弯曲两侧应加管卡，接线盒引入（出）管应加管卡固定；
吊架、支架固定点之间最大距离应符合下表所列数值：
固定点间最大距离
单位：米
规格
类别
线管直径（毫米）
20如下
25-32
40-50
70-100
钢管
1.5
2
2.5
3.5
电线管
1
1.5
2

注：吊架与支架距接线盒不应不不大于300mm。
吊架、支架规格除设计有规定外，普通不不大于下列数值：
扁铁支架30×3mm；
角钢支架25×25×3。（建议采用）
管路垂直敷设时，导线在接线盒内应固定，固定点间最大距离，普通不适当不不大于20m。管路引出地面时，管口距地面不应不大于200mm，室外应用防水弯头，室内管口应包严密。
不同电压不同回路不同频率导线，不应穿
