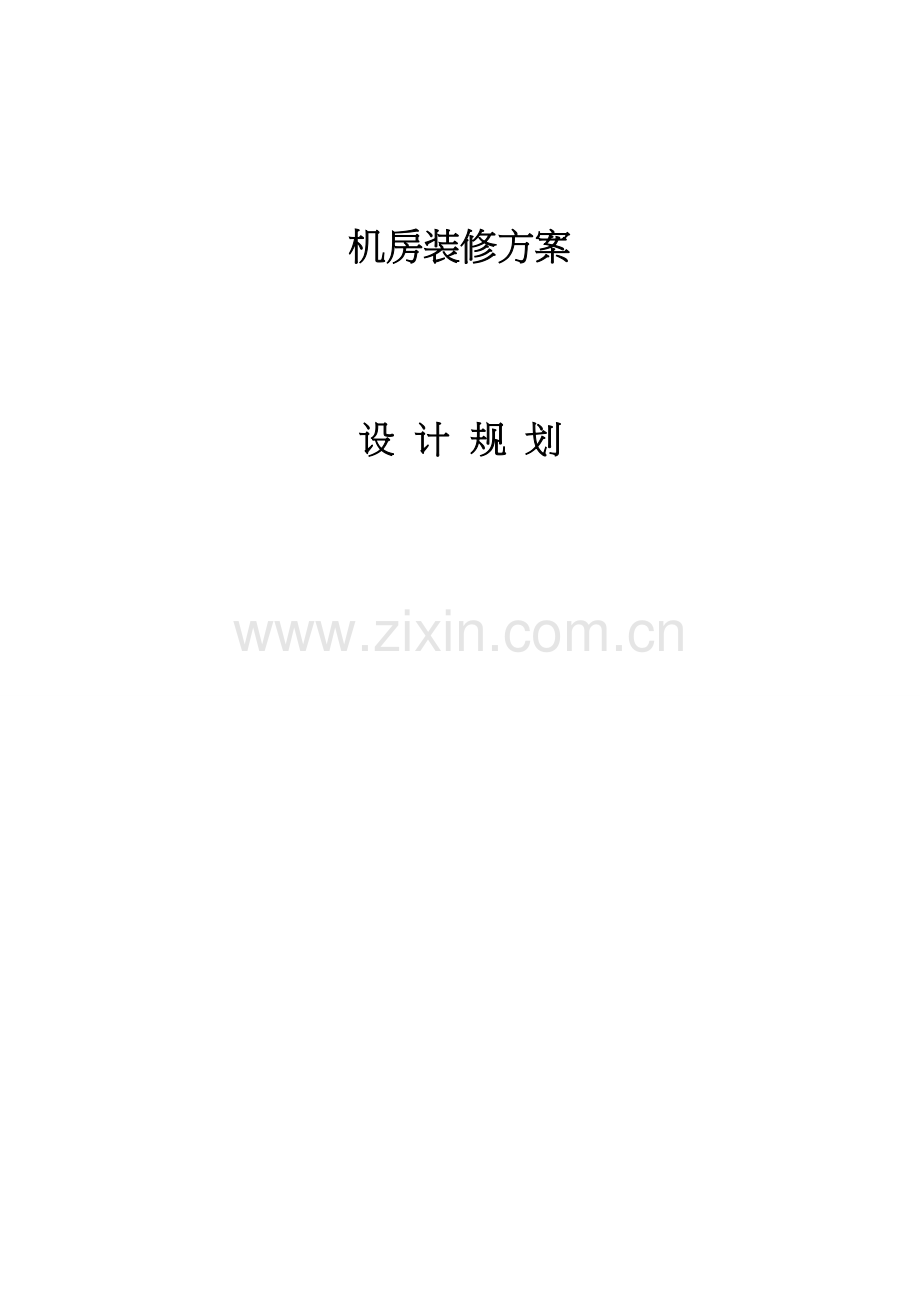

机房装修方案

设 计 规 划

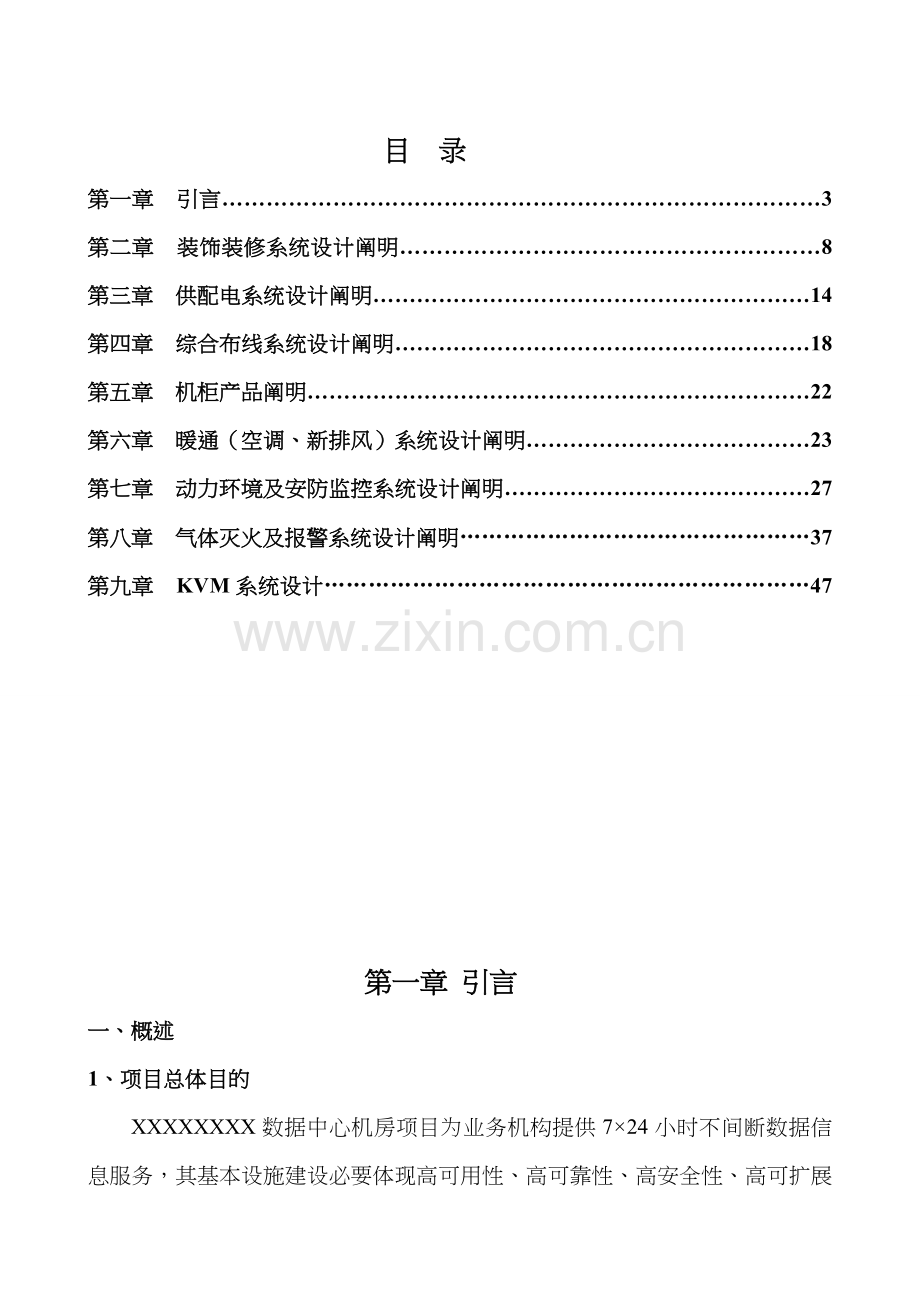

目 录
第一章 引言………………………………………………………………………3
第二章 装饰装修系统设计阐明…………………………………………………8
第三章 供配电系统设计阐明……………………………………………………14
第四章 综合布线系统设计阐明…………………………………………………18
第五章 机柜产品阐明……………………………………………………………22
第六章 暖通（空调、新排风）系统设计阐明…………………………………23
第七章 动力环境及安防监控系统设计阐明……………………………………27
第八章 气体灭火及报警系统设计阐明…………………………………………37
第九章 KVM系统设计…………………………………………………………47

第一章 引言
一、概述
1、项目总体目的
XXXXXXXX数据中心机房项目为业务机构提供7×24小时不间断数据信息服务，其基本设施建设必要体现高可用性、高可靠性、高安全性、高可扩展性、技术先进，全面实现科学化管理总体目的。因而，设备区应参照国际有关原则和按照国家规范规定及交总行管理规范，并瞄准一流数据中心目的规划和建设。设备区应是设施先进、技术领先、功能齐全、安全可靠、具备可扩展性、可持续发呈当代化数据中心机房。
2、项目规划原则
Ø 根据XXXXXXXX区数据中心机房对科技发展规划规定；
Ø 满足XXXXXXXX区数据中心机房对核心业务系统及所有业务数据解决规定；
Ø 充分考虑投产后中长期业务发展需要，并预留将来长期发展扩充空间；
Ø 参照国家、国际、行业有关原则以及主流核心设备提供场地环境技术规定；
Ø 符合监管部门规定；
Ø 有效控制建设投资和投产后运营维护费用，谋求性能与造价、工作效率与运维成本最佳平衡。

二、数据中心概况
XXXXXXXX区数据中心机房设立于大楼七层。建筑层高约4.2米。
机房作为XXXXXXXX区政务系统业务和应用安全、稳定、高效运营主生产中心，按照GB 50174–《电子信息系统机房设计规范》国家规范A级机房原则设计，充分考虑运营安全性、功能可扩充性和管理科学化，同步充分考虑绿色环保理念，并且满足如下规定：
Ø 保证7×24小时电力不间断运营。
Ø 满足各种通信商接入规定；
Ø 满足机房功能科学划分和后续发展规定，满足总体设计，一次性装修，分期（含设备）投入使用原则。
Ø 实现对主机系统、环境设施、网络设施及其他基本设施在线维护，将生产系统非筹划停机时间降至最低。
Ø 设立数据中心总控室，满足对数据中心远程监控和操作以及本地切换和接管。

三、信息中心规划兼顾如下原则：
Ø 先进性原则：数据中心基本设施规划和设计在业内具备领先。
Ø 可靠性原则：架构设计要充分考虑基本设施建设抗灾能力，对水灾、火灾、动物、雷击、等自然灾害和环境干扰均有高强度抵抗能力。
Ø 安全性原则：充分考虑完善安全管理设计，具备高效、严密安全区域划分。
Ø 可扩展性原则：具备一定变通和改造潜力，可灵活应变将来发展需求。
Ø 规范性原则：必要严格遵循有关国标（参照国际原则）。
Ø 提供人性化、安全、舒服工作环境。
Ø 基本设施建设可以分阶段进行。
Ø 在设计中充分考虑环保规定。
Ø 编制根据科学、充分、详实。
四、数据中心建设总体规划和功能需求
1、数据中心建设总体规划
XXXXXXXX区中心机房项目实际状况，对原机房进行在线施工改造，通过前期调研、充分论证，对新信息中心进行规划：
重要布局分派：
机房（122平方米）、UPS配电室（20平方米）、监控操作室（20平方米）
2、数据中心安全
数据中心应设周界防护设施，主出入口（惯用）不得直接进入机房设备区，且需设立走廊缓冲区域。
五、机房设计基本根据
1、机房技术规范规定
XXXXXXXX区中心机房项目按照国家《电子信息系统机房设计规范》C级机房原则设计，遵循如下国家或行业技术原则：
序号
国标号
原则名称
1
GB/T 2887-
电子计算机场地通用规范
2
GB 50243-
通风与空调工程施工及验收规范
5
GB 50313-
消防通信指挥系统设计规范
6
GB/T 50314-
智能建筑设计原则
7
GB/T 50319-
建设工程监理规范
8
GB 50168-92
电气装置安装工程电缆线路施工及验收规范
9
GB 50174-
电子信息系统机房设计规范
10
GB 50462-
电子信息系统机房施工及验收规范
11
GB50311-
综合布线系统工程设计规范
12
GB50312-
综合布线工程验收规范
13
GB50343-
建筑物电子信息系统防雷技术规范
14
GB50057-
建筑物防雷设计规范
15
GB 50200-94
有线电视系统工程技术规范
16
GBJ 16-87
建筑设计防火规范（1997年版）
17
GB 50210-
建筑装饰装修工程质量验收规范
18
GA/T 265-
会议电视系统技术规范
19
GB 9361-88
计算站场地安全规定
20
GB 15763.1-
建筑用安全玻璃防火玻璃
21
DGJ08-83-
J10011- 防静电工程技术规范
22
DG/TJ08-601-
J10099- 智能建筑施工及验收规范
23
DG/TJ08-602-
J10105- 智能建筑评估原则
24
GB 50242-
建筑给排水及采暖工程施工质量验收规范
25
GB 50303-
建筑电气工程施工质量验收规范
26
GB17565-1998
防盗安全门通用技术条件
27
GB/T 50314-
智能建筑设计原则
28
GA308-
安全防范系统验收规则
29
GB 12663-
防盗报警控制器通用技术条件
30
GA/T 367-
视频安防监控系统技术规定
31
GA/T 368-
入侵警报系统技术规定
32
GB 50116-98
火灾自动报警系统设计规范
33
SJ/T10796-01
防静电活动地板通用规范
34
SJ/T11236-01
防静电贴面板通用规范
35
GB/T13993-01
通信光缆系列第3某些 综合布线室内光缆
2、机房设计内容
机房设计应包括但不限于如下内容：
★ 装饰装修
★ 电气系统
★ 防雷接地系统
★ 空调系统
★ 新/排风系统
★ 综合布线系统
★ 机柜
★ 监控系统
★ KVM切换机
★ 消防系统

第二章 装饰装修系统设计阐明
一、设计根据
有关国标、规范以及咱们对甲方规定理解以及实践经验。

二、设计基本原则
1、 实用性和先进性：采用先进成熟技术和设备，满足当前需求，兼顾将来业务需求，尽量采用最先进技术、设备和材料，以适应高速数据传播需要，使整个系统在一段时期内保持技术先进性，并具备良好发展潜力，以适应将来信息产业业务发展和技术升级需要。
2、 安全可靠性：为保证各项业务应用，网络必要具备高可靠性，决不能由于浮现单点故障，而导致网络瘫痪。要对数据中心机房布局、构造设计、设备选型、寻常维护等各个方面进行高可靠性设计和建设。采用有关软件技术提供较强管理机制、控制手段和事故监控与安全保密等技术办法，提高机房安全可靠性。
3、 灵活性与可扩展性：信息产业发展迅速，因此数据中心机房必要具备良好灵活性与可扩展性，可以依照此后业务不断进一步发展需要，扩大设备容量和提高顾客数量和质量功能。
4、 原则化：机房系统构造设计，基于国际原则和国家颁布关于原则，涉及各种建筑、机房设计原则，电力电气保障原则，坚持统一规范原则，从而为将来业务发展，设备增容奠定基本。
5、 经济性：机房以较高性能价格比构建，使资金产出投入比达到最大值。能以较低成本、较少人员投入来维持系统运转，提供高效能与高效益。尽量保存并延长已有系统投资，充分运用以往在资金与技术方面投入。
6、 可管理性：随着业务不断发展，管理任务必然会日益繁重。因此在机房设计中，必要建立一套全面、完善机房管理和监控系统。所选用设备应具备智能化、可管理功能，同步采用先进监控系统设备及软件，实现先进集中管理监控，实时监控、监测整个电脑机房运营状况，这样可以迅速拟定故障，简化机房管理人员维护工作，从而为机房安全、可靠运营提供最有力保障。
三、方案描述
1、吊顶
由于其她材质吊顶板随着时间推移会风化，产生粉尘，不利于机房干净，故机房多采用金属吊顶板。金属吊顶是一种集各种功能、装饰性于一体吊顶金属装饰板。与老式吊顶材料相比，除保持其特性外，质感、装饰感方面更优。可分为吸声板和装饰板（不开孔）。吸声板是依照声学原理，运用各种不同穿孔率金属板来达到消除噪声，依照需要有圆孔、方孔、长圆孔、长方孔、三角孔、大小组合孔等不同孔型，底板大都是白色或铝色。机房内吊顶重要具备如下作用：
Ø 可用来布置通风管道
Ø 安装照明灯具及走线，安装各类风口。
Ø 安装自动火灾探测器及防止灰尘下落。
可见吊顶应当具备一定承载能力，必要可以承受住所有安装设备重量。吊顶以上空间要留有400 MM间距，吊顶以上空间及屋顶需采用防尘办法，防止灰尘通过吊顶落入机房内。所选用吊顶板及其构件还应具备质轻、防火、防潮、吸音、不起尘、不吸尘等性能。
机房、UPS配电室、监控操作室采用 600*600*0.7方形微孔铝合金吊顶板,吊顶板距防静电地板高度2800mm。吊顶内空间采用乳胶漆粉刷，防尘解决。
机房用冲孔吊顶是对吊顶板材一种独特别加工解决技术。冲孔吊顶依照冲孔排列组合拥有强大消音、隔音效果。该产品质感好，强度高，线条美观，色彩柔和，与室内其她装饰效果协调。材料燃烧级别：A级1。微孔铝合金吊顶板与石膏板吊顶之间墙面及楼板用涂刷立邦漆做防尘解决。
2、墙柱面及隔断
由于金属板饰面具备美观、耐火、易清洗、免维护长处，在机房建设中采用较多，彩钢板就是当前用于机房室内装修较普遍一种饰面材料，且色调较多。机房中常采用浅色调，它能给人一种平稳和安静感觉。若在装修设计中依照不同房间用途，使用有色差板材做造型装饰变化，还可以增长墙、顶面美感，给人以静中有动效果，更能突出机房装修高科技形象和机房设计人性化。
由于机房区对围护构造材质规定较高，故机房、UPS配电室、监控操作室采用彩钢板，品牌选用上海“兴铁”。它美观、耐火、易清洗、维护以便，能满足机房使用规定。
操作室与机房之间采用12mm厚钢化玻璃隔断。
3、地面
计算机机房由于要敷设大量电力、通讯线缆，因而各室常铺设架空活动地板。防静电活动地板在机房工程技术设施中是一种很重要构成某些。活动地板铺设在计算机机房建筑地面上，活动地板上安装着计算机设备及其他电子设备，而在活动地板与建筑地面之间空间内可以敷设联接设备各种管线，如设备间信号线，电源线及设备保护地线等。活动地板具备可拆卸特点，因而所有设备导线电缆连接、管路连接及检修更换都很以便，敷设路线距离最短，因而可减少信号在传播过程中损耗。
此外，活动地板可迅速地安装与拆御、以便设备布局与调节。为设备增容和设备更新换代提供了有利条件。
机房、UPS配电室采用600mmX600mmX30mm有边全钢抗静电地板，架空高度400mm。地板板厚35mm，公差应在±0.2mm/m以内；常温常湿下地板绝缘电阻应不不大于100kΩ，不大于100MΩ；材料燃烧级别：A级。踢脚板采用发纹不锈钢饰面100mm高踢脚板。地板下刷防尘净化漆。
防静电高架活动地板，广泛应用于计算机工作室。这种地板体系具备优良防静电性能，可以把计算机工作产生大量静电排除，从而更好保证计算机在工作中稳定性，并能延长计算机使用寿命。安装以便，地板直接放在又支架和横梁构成网状体系中。每片地板尺寸控制精准，能保证地板与地板之间互换性。走线以便，并配有各种出线盒，能优化计算机工作室布线设计。
地板下墙裙及楼板用涂刷立邦漆做干净化解决。
防静电地板下空间采用干净、防尘解决并采用20mm厚橡塑保温材料做保温解决。
踢脚板采用发纹不锈钢饰面100mm高踢脚。
5、门窗
(1) 门
UPS配电室分别为一樘双扇甲级钢制防火门,规格1500mm*2300mm。监控操作室分别为一樘单扇甲级钢制防火门,规格1000mm*2300mm。一樘单扇玻璃防火门，规格1000mm*2300mm。
门铰链暗装或有保护，避免入侵者使用工具能容易拆卸，钢制防火门选用国内优质品牌。
6、设备固定、承重及散力办法
考虑到设备承重问题，在UPS主机、电池柜抗静电地板下方采用50角钢做固定支架。这种做法扩大设备受力面积，减少防静电地板、楼面荷载。

四、环保节能及安全性、创新性办法
1、机房区保温、隔热
由于机房区环境为下送风空调制冷区，温度较低，容易在在本层构造地面浮现反潮现象，需要对地面进行保温解决；即在机房、UPS配电室地面采用20mm厚阻燃橡塑板粘贴在地面做保温解决。
2、机房区域防漏水
机房使用精密空调是漏水源隐患，本方案采用如下办法：
（1）精密空调冷凝水集中至空调底部集水盘，经排水管排放。
（2）在精密空调底部地面上做40mm*100mm铝方管做防水坝，防止空调水管爆裂水溢出集水盘流到地面上浸到电源线缆管槽内。并且通过一根直径40mmPPR 排水管排到室外或同层就近下水口，且该排水管安装防鼠钢网。
（3）在强电，地板下所有金属管及金属槽道安装均离地50mm，防水浸。
（4）考虑到机房外区域为水喷淋灭火区域，在机房入口门槛处制作100mm高挡水坝，防止水患。
（5）在机房区域顶板底部采用防水涂料解决。
3、机房密封解决及防虫鼠办法
（1）与外界联接管、线、槽口均以专用防火泥封堵；新、排风系统与大楼新、排风管道连接设防鼠钢网；机柜下开孔均加护套保护；各专业管线分别放置在各自金属线槽内或管内。
（2）在机房各功能间处安顿电子驱鼠器以防虫鼠害。

第三章 供配电系统设计阐明
一、设计根据
1、《民用建筑电气设计规范》JGL16-；
2、《低压配电设计规范》GB50054；
3、《建筑与建筑群综合布线系统工程设计规范》GB/T 50311-；
4、《建筑设计防火规范》GB50016-；
5、《其他国家及地区现行有关规范和设计原则》；
6、《电子信息系统机房设计规范》GB50174-。

二、配电系统设计规划
计算机机房提供电源质量优劣，将直接影响到计算机系统正常、可靠运营，以及机房内其她有关设备正常工作。因而，计算机机房必要建立一种可靠综合性强供、配电系统，在此系统中不但要解决计算机设备用电问题，保障计算机设备正常运营其她附属设备供、配电问题，如计算机机房空调系统用电、机房照明系统用电、消防系统用电等，同步还需解决市电断电时应急用电问题。电气系统是本工程中重点，按负荷级别计为B级负荷。
1、市电供电规定
市电供电电源应满足如下规定：
频率：50Hz；
电压：380V/220V；
相数：三相五线制/单相三线制；
供电系统：TN-S。
2、配电负荷计算
UPS用电负荷：机房设计1台160KVA UPS。
动力用电负荷：指挥中心大屏，服务器，精密空调，新风机，排风机，照明，插座等用电。
3、进线某些
机房配电设计采用380V/220V三相五线制供电方式，引2路市电电源至UPS配电室动力配电柜处。2路市电在动力配电柜内互投切换，输出电源一路负责动力设备用电，一路引出至UPS输入输出配电柜，供UPS用电。
4、市电配电某些
UPS配电室内设立动力配电柜AP1，2路市电电源经动力配电柜互投后，输出电源3路电源，1路负责机房区动力设备用电，如精密空调、新风机、排风机、照明（机房照明、UPS配电室照明、消防钢瓶间照明以及展厅照明）、插座等设备用电。在展厅内设立有照明插座配电箱AL，负责展厅区内照明、插座等用电。
动力配电柜通过电缆直接接至各用电设备，不同类别分路控制，其中空调、排风机等设备均按单台设计专用动力回路，以免影响电压稳定性。铺设线路采用铜芯阻燃导线或铜芯阻燃电缆穿金属线管（槽）敷设，并做屏蔽解决，防止对外界电磁干扰。对于机房内强弱电两类管槽互不混合、交叉，平行距离符合有关规范，以实现电力电缆与通信电缆两类电缆互不混合。
5、UPS配电某些
机房内设立UPS输入输出配电柜。经互投切换后引来电源通过 UPS输入输出柜接至160KVA UPS，UPS输出后，以电缆引回至UPS输入输出柜，通过相应输出开关后输出至机房区强电列头柜。由强电列头柜为机房区网络设备及服务器设备提供电源，计算机设备通过PDU插座提供电源方式工作。供电模式为双电源。此外，UPS输出配电柜还为机房应急照明等提供UPS电源。
UPS输出配电柜为每个机柜设立一种单独空开。此模式可以满足计算机设备需求，保证供电可靠性。
UPS电源布线采用放射式配电方式在地板下通过金属线槽和金属软管敷设。每台机柜内安装2条9口PDU插座，线缆采用ZR-YJV3*4。UPS输出配电柜为每个机柜设立一种单独空开。
计算机设备均采用双路供电模式：即每台机柜内均有两路UPS电源回路，此模式可以满足双电源计算机设备需求，保证供电可靠性。
6、照明系统
（1）正常照明系统
机房照明质量好坏，不但影响计算机操作人员和软硬件维修人员工作效率和身心健康，还影响计算机可靠运营。 依照《电子信息系统机房设计规范》GB50174-规定并结合本工程实际状况，在机房区域设计采用嵌入式格栅荧光灯，既能保证机房Ⅰ级眩光限制级别规定，又能满足机房照度规定。设计照度在距地0.8米处，不低于400LX。照明灯具选用3*18W嵌入式格栅灯。消防钢瓶间采用防爆灯具。在展厅区设立荧光灯带及辅助筒灯及斗胆灯照明。既能满足房间照度规定，又增长了房间美观度。
机房内照明灯电源均由动力配电柜引出，并受墙壁开关控制，所有开关安装高度1.5米。
（2）应急照明系统
应急照明是指工作照明因故障或停电熄灭后，供解决计算机遗留工作或疏散照明。机房内应急照明照度不低于60LX。为保证人员紧急撤离，重要出口处设立应急出口标志灯。应急照明灯从原有灯具中选取一某些，主出口及通道内设立应急出口批示灯。应急照明电源动力配电柜引出，应急出口批示灯电源设计单独回路，由动力配电柜内独立回路供电。
7、防雷及浪涌保护系统
依照GB50343-《建筑物电子信息系统防雷技术规范》1.0.5“电子信息系统应采用外部防雷和内部防雷等办法进行综合防护（图1.），以及该机房实际状况，咱们从三个方面对该机房进行建设。　　
　　(一)建立完善共用接地系统
　　1.在大楼周边裸露土壤中增设人工接地体，详细办法为：
　　1.1.开挖不浅于50cm地沟，并于沟底打入长度为3米角钢，各角钢间距不不大于3米，角钢与角钢之间用Φ40×4扁钢电焊连接。
　　1.2.将此扁铁与大楼底部（两处）柱头钢筋电焊连接，并在连接处安装一块“铜-铁双金属汇流牌”（1#），作为总等电位接地连接端子，此时实测该系统接地电阻为0.9欧，达到有关规范规定。
　　1.3.从1#连接端子用Φ16mm2铜芯线引入大楼总配电室，将TN-C系统N线作重复接地，使之成为TN-S系统。
　　1.4.再从1#号连接端子用另一条Φ16mm2铜芯线引入大楼三层中心机房内，并与机房内二处钢筋作电气连接，并于连接处安装2#、3#“铜-铁双金属汇流牌”，作为该中心机房等电位接地网连接端子。

　　图1建筑物电子信息系统综合防雷系统图

2共用接地系统功能等电位连接
（二）充分有效等电位连接
　　2.1在机房防静电地板下用—30×3铜条作一环状M型等电位连接网，如（图2）
　　2.2此等电位接地网络即为机房提供完整功能性接地和保护性接地共用接地系统。
　　（三）合理配备浪涌保护器
　　依照GB50343-《建筑物电子信息系统防雷技术规范》3.2雷电防护区划分（图3.）。

　　3.1依照GB50343-《建筑物电子信息系统防雷技术规范》，在各防护区交界处合理安装浪涌保护器。（如图4）。

　　3.3.1采用三级电源防护办法。
　　A、总配电室采用电流型避雷器，它内部为火花塞间隙放电方式，具备雷电通流容量大特点。其相应于冲击电流波形IECl312定义为10／350波，雷电通流容量为100kA。其残压≤3．5kV，反映时间为100ns。
　　B、各楼层分派电采用针对于感应雷及暂态过电压电压型避雷器，相应于冲击电流披形为8／20波，它由数个高品质压敏电阻MOV并联而成。它残压低(≤1．2kV)，反映时间快(≤25ns)，雷电通流容量为40kA。
　　C、机房配电屏安装第三级浪涌吸取保护器，也属于电压型避雷器，但其反映时间快(≤25ns)，雷电通流容量低（为3kA），残压低，因而重要是为了抑制线路中暂态过电压影响。即选用避雷器，要保证大通流容量、高残压值避雷器先于小通流容量、低残压值避雷器动作，才干有效地避免雷击对设备破坏作用。
8、接地系统
依照《建筑物电子信息系统防雷技术规范〉，机房接地系统采用M型等电位连接网络。在地板下用铜排做成井字型网格。机房UPS输出端中性点工作接地、防雷接地、电气设备保护接地、等电位接地合用机房接地体。电气和电子设备金属外壳、机柜、机架、金属管（槽）、屏蔽线缆外层、地板金属腿、金属吊顶板等均以最短距离与接地铜排连接。对易产生静电活动地板需要进行可靠接地解决，采用导线连接地板支腿，布成泄漏网，并引至接地铜排上。
第四章 综合布线系统设计阐明
一、概述
信息系统机房建立是为了全面、集中、积极并有效地管理和优化IT基本架构，实现信息系统高可管理性、高可用性、高可靠性和高可扩展性，保障业务顺畅运营和服务及时传递。
综合布线作为数据中心物理基本设施建设尤为重要，为数据中心构建安全、高效、统一物理基本平台是数据中心布线核心所在。
信息系统机房需要可以支持高速率数据传播和存储，单体文献容量也越来越大。这样，选取一套先进布线系统是及其有必要。其将保证在相称一段时间内，无需更换或升级布线系统自身。
信息系统机房通讯系统包括数据、语音等各个方面，本需求规定依照数据中心功能布局和当今技术发展，使用业界成熟技术，并为综合布线提供设计根据。

二、设计原则
《智能建筑设计原则》 GB/T50312-
《大楼通信综合布线系统行业原则》YD/T-926(1-2-1997)
《综合布线系统工程设计规范》GB 50311-
《综合布线系统工程验收规范》GB 50312-
《电子计算机场地通用规范》（GB2887-）
《电子信息系统机房设计规范》(GB50174-)
TIA-942《数据中心通信基本设施原则》
本布线系统需符合如下原则：
ISO/IEC 11801（国际布线原则，1995年7月）
ANSI/EIA/TIA 568A（ 北美布线原则，1995年）
CENELEC EN50173 （欧洲布线原则，1995年8月）
《中华人民共和国民用建筑电气设计规范》JGJ/T 16-92

三、设计目的
为了实现高速、可靠信息传播规定，适应当前和将来技术发展，实现数据通信、图像传播等各种需求，综合布线工程应遵循如下原则进行设计：
开放性：采用开放式体系构造，符合各种国际上现行原则，以利于系统互联、扩展。
灵活性、扩展性：采用原则传播线缆和有关连接硬件，模块化设计，建立通用性通道，灵活多样组网，便于扩展和支持各种数据及多媒体通信；
可靠性：采用高品质材料和组合压接方式构成一套高原则信息传播通道。线缆和有关连接件均通过ISO认证，以保证系统可以可靠稳定运营。
先进性：采用国际国内流行先进技术，适应技术发展需求，支持各种网络应用；
经济性：在满足应用规定基本上，选取具备先进可靠性，和良好业绩国际主流品牌产品。

四、设计实行
综合布线工程采用星型树状构造布线。布线材料铜缆产品选用同方六类非屏蔽系统。
1、工作区
机房综合布线工程为设备区域。如下详细阐明。
机房内布线系统采用同方六类非屏蔽双绞线。
设备区设立2列共12台（600*900*）机柜，分为服务器区及网络通讯区。
网络区4、5号机柜用于机房汇聚柜，1-3用于大楼汇聚柜。另设立一台运营商机柜。
服务器区1-5号机柜内设立24个数据信息点（即一种24口六类非屏蔽配线架），压接快捷式配线架安装于机柜内，压接到网络去汇聚柜内。另设一台强电列头柜。
2、机柜安装式
机房各机柜内数据信息点压接快接式配线架安装到机柜内。
3、墙面暗装方式
采用墙面或地板下暗装方式，埋入式信息插座与其旁边电源插座应保持20CM以上距离，墙面安装信息插座，底边距地板水平面30CM。特殊位置信息插座可依照详细状况进行调节。
安装后RJ45型信息插座需完全符合国际原则。
4、配线子系统
为了满足机房办公环境信息高速传播需求和提高系统性能价格比，水平子系统数据线缆全都采用同方六类4对非屏蔽对绞线。
设备区为上走线，沿机柜上300mm敷设300x105mm网格式金属桥架，连接各设备机柜到汇聚柜内。
监控室设立3个工位操作台，每个工位设立一种2口信息面板，即2个六类非屏蔽信息点。
其他线缆采用100*50mm金属桥架下走线敷设，连接展厅各个工位数据信息点到设备区汇聚柜。展厅信息点采用线缆方式连接至网络去汇聚柜内。1-2根线穿Ф20管，3-4根穿Ф25管，管内穿放4对对绞电缆时，截面运用率应为25％～30%，线槽截面运用率不应超过50％。
5、管理子系统
在布线过程中，将配线间和工作区配线设备、线缆、信息插座等设施，按一定模式进行标记和记录，便于管理、维护，每条电缆、光缆、配线设备、端接点、安装通道和安装空间均应给定唯一标志。
所有标签必要使用专用打印机打印，杜绝手写。

第五章 机柜产品阐明
机房内配备12台 600*900*mm机柜，其构造为先后黑色网格门，前为单开门，后为双开门。
机柜选用品牌为：图腾。
图腾机柜技术特点:
1、图腾服务器机柜是图腾公司为适应市场需求，最新研发设计生产新一代机柜产品。
2、高密度开孔前门和后门设计可为服务器和联网设备提供充分散热条件，又有效解决了设备保护问题，且外型美观。
3、机柜顶部独特开口设计为您提供充分线缆进出通道，以便顾客进行敷设和管理。
4、内部空间客户可依照自身需求，对托盘进行自由调节。
5、先进线圈设计，以便客户对大量数据线缆进行管理和操作。
6、以便拆卸和锁定左右侧门为顾客安装及各种柜体并柜使用提供以便。
7、柜体对“U”精确位置，有明显标记。
8、柜体内部为以便顾客，多处设计有接地柱。
9、标配高度(mm) 宽度600(mm) 深度900(mm)。
10、先进设计理念，保证外观高贵典雅，型材焊接框架，使其构造稳固。

第六章 暖通（空调、新排风）系统设计阐明
一、设计根据
《采暖通风与空气调节设计规范》 GBJ19-87
《通风与空气调节工程施工及验收规范》 GBJ50243-97
《高层民用建筑设计防火规范》 GB50045-95

二、空调系统
依照计算机及通信设备运营特点及其对环境不同规定以及实际状况，机房选用2台机房精密空调用以保证设备可靠运营所需机房环境。
由于计算机机房环境必要满足计算机等各种网络设备和工作人员对温度、湿度、干净度等规定。因此，一种合格当代化计算机机房，应当是一种安全可靠、舒服实用、节能高效和具备可扩充性机房环境系统。
1、设计原则
机房是重要设施，机房空调设计必要满足当前各项需求应用，又面向将来迅速增长发展需求，因而必要是高质量、高安全、可靠灵活、开放。咱们在进行设计时，遵循如下设计原则：
实用性和先进性：
采用先进成熟精密空调设备，满足当前需求，兼顾将来业务需求，尽量采用最先进技术、设备和材料，以适应高速数据传播需要，使整个系统在一段时期内保持技术先进性，并具备良好发展潜力，以适应将来信息中心发展和技术升级需要。

安全可靠性：
为保证各项业务应用，精密空调必要具备高可靠性，决不能浮现单点故障。在对数据中心机房精密空调选取上应当尽量选取可靠性高机组。
机房内有严格温、湿度规定，机房内按国标GB50174-93《电子计算机机房设计规范》规定配备空调设备机房设计参数：
级别
项目
A级
夏季
冬季

23±2℃
20±2℃
相对湿度
45%～ 65%
温度变化率
<5℃/h并不得结露
2、空调计算及选型
（1）机房显热量来源
Ø 透过外窗进入室内太阳辐射热量
Ø 通过围护构造传入室内热量
Ø 设备散热量
Ø 人体散热量
Ø 照明散热量
Ø 新风散热量
（2）机房潜热量来源
Ø 工作人员人体散热量
Ø 渗入空气及新风换气散热量

三、新风系统
1、新风系统作用
新风系统作用重要有两个方面，一方面作用是改进空气成分，保证人员对新鲜空气需要；另一方面是保持机房区正压规定，以免灰尘侵入。
（1）、改进空气成分
（2）、保持机房区域正压规定
2、新风量需满足如下三个方面：
不少于室内总送风量 5％；
按工作人员每人需新风 40m3／h；
维持室内正压所需风量；
3、新风解决
采用新风机长处为：风量大；过滤精度高；噪音较低；过滤单元易于更换和清洗。由于过滤器面积大，过滤器容尘量增长，其净化效率高；同步可有效去除异味，保证室内空气清新；该净化设备维护简朴以便；维护周期长，任何状况下不会阻塞气流通过，并且维护时对机房干净度影响较小；新风量按每小时不不大于一次换气（维持机房正压需要）和满足人需要考虑（每人40m3/h）。
采用一台吊卧式新风机（风量：800m3/h）安装在机房吊顶上。
新风系统入口控制某些应与消防系统联动，火情发生时，自动关闭。

四、排风系统
机房内除了要有必要新风系统外，还要考虑到一旦机房内发生火情，消防系统开始工作，消防气体喷洒过后，机房内废气排放问题。因此还要在机房内考虑一套排烟系统。
采用一台窗式排风机（风量：2800m3/h）安装机房吊顶上。
排风系统控制某些应与消防系统联动，火情发生后，自动打开进行排风排烟工作。

第七章 动力环境及安防监控系统设计阐明
一、系统分析
1、系统概述
机房监控管理平台是随信息化建设应运而生，它是机房环境监控管理服务与计算机网络技术、多媒体信息技术、自动化技术结合完美体现。在进行系统建设时，咱们采用系统工程观点对机房环境构造、服务需求、设备内容和管理模式四个基本要素以及它们内在联系进行优化组合，从而提供一种稳定可靠、投资合理、高效以便、舒服安全机房环境监控系统。
2．建设目的
为机房建立涉及机房动力、环境及安防监控系统，重要监控对象涉及：精密空调、UPS、电量检测、配电开关监测、温湿度监测、漏水检测等，实现24×365全面集中监控和管理，保障机房环境及设备安全高效运营，以实现最高机房可用率，并不断提高运营管理水平。
机房监控管理平台要能实现四个目的：
1) 为机房内各系统及设备运营提供高度稳定可靠监控信息资源；
2) 节约机房运营管理费用，达到短期投资长期受益目；
3) 保证提高机房管理工作效率并提供安全舒服工作环境；
4) 系统软/硬件均采用模块化构造设计，适应发展需要，做到具备可扩展性、可变性，适应环境变化和工作性质多样化。
3、顾客需求
依照机房实际状况，需要对机房中配电及动力、环境等进行全面集中监控。监控主机可以以便、实时查看到各智能设备或子系统所有运营参数和运营状态。系统采用现场智能采集设备，采集到信号和数据传给集中监控服务器。详细设计如下：
动力监控某些
Ø 市电输入：通过电量仪采集配电状况，监测市电实时供电参数，如三相电压、电流等。
Ø UPS：通过UPS厂家提供智能接口及合同获取设备运营参数，所采集数据取决于合同所开放数据采样点。
环境监控某些
Ø 精密空调：通过精密空调厂家提供智能接口及合同获取设备运营参数，监测精密空调运营参数及状态，并可实现远程开关机启停控制和参数设立。
Ø 温湿度：通过在天花上装带液晶显示温湿度传感器监测机房内重要区域温湿度数值及变化状况，以监测机房环境安全限度。
Ø 漏水：通过定位式绳式漏水监测系统实时监测空调下方泄露状况，准拟定位漏水点位置，并在监控系统有直观动态显示。
安防监控某些
Ø 门禁管理：采用进门刷卡+出门按按钮验证方式，实现对人员出入状况管理。
Ø 视频图像：通过摄像头和既有视频系统硬盘录像机实现对重要区域视频监控，并进行视频录像。
具备报警方式：电话语音报警、手机短信报警。

二、整体构造描述
1、设计原则
Ø 系统设计高起点：
² 技术先进性：选用国内行业内专业厂家产品
² 系统高可靠性：系统硬件和软件均采用技术成熟产品
² 系统运营管理以便：软件系统中文化，操作以便
² 技术支持能力强：承建单位技术实力强，服务完善
² 系统可扩展性能强：模块化构造有助于扩容与扩展
Ø 手段简洁：前端信息采集、系统连接、操作管理简朴。
Ø 设备原则化：各类信息端口和系统模块接口原则化、模块化、便于将来系统扩展。
Ø 技术成熟：所建系统设备、软件均为成熟产品技术。
Ø 投资少：系统选型具备高性能价格比
Ø 建设时间短：在较短时间内完毕系统安装调试
Ø 维护以便：模块化构造，并具备专家自诊断功能
2、设计根据
1) 《机房设计规范》GB50174-
2) 《计算机站场地技术条件》GB2887-89
3) 《工业公司通信接地设计规范》GBJ79-85
4) 《安全防范工程程序与规定》 GA/T75-94
5) 《通信局(站)电源、空调及环境集中监控管理系统第1某些：系统技术规定》 YD/T 1363.1-
6) 《通信局(站)电源、空调及环境集中监控管理系统第2某些：互联合同》 YD/T 1363.2-
7) 《通信局(站)电源、空调及环境集中监控管理系统第3某些：前端智能设备合同》 YD/T 1363.3-
8) 《通信局(站)电源、空调及环境集中监控管理系统第4某些：测试办法》 YD/T 1363.4-。
3、系统构造设计阐明

系统构造描述：
（1） 数据采集层： 针对机房内各类参数用采集模块进行数据采集并通过各种总线型是传到监控服务器。
（2） 核心解决层：配备现场管理服务器及相应软件实现对各参数集中存储与解决。并提供相应报警方式：短信报警、电话语音报警。
（3） 远程管理层：系统支持远端IE浏览，实现移动办公。通过授权可以在任何有网络地方实时对监控系统进行浏览检索、操作控制等。
4、系统设计优势
（1）系统设计从机箱、主板、电源、插槽等硬件设施均采用工业控制原则，从主线上保障系统安全可靠性
（2） 数据采集采用工业串口卡方式，可实时增长串口卡个数直接挂接新增设备，保证系统可扩容性。
（3） 本次设计采用工控机提供多CPU插口、多板卡插口，可依照系统监控数据点增长实现系统平滑升级。
（4） 本次设计一种信号周期(完毕对机房范畴内所有设备数据采集)控制在1秒内。有效保证数据实时性。
