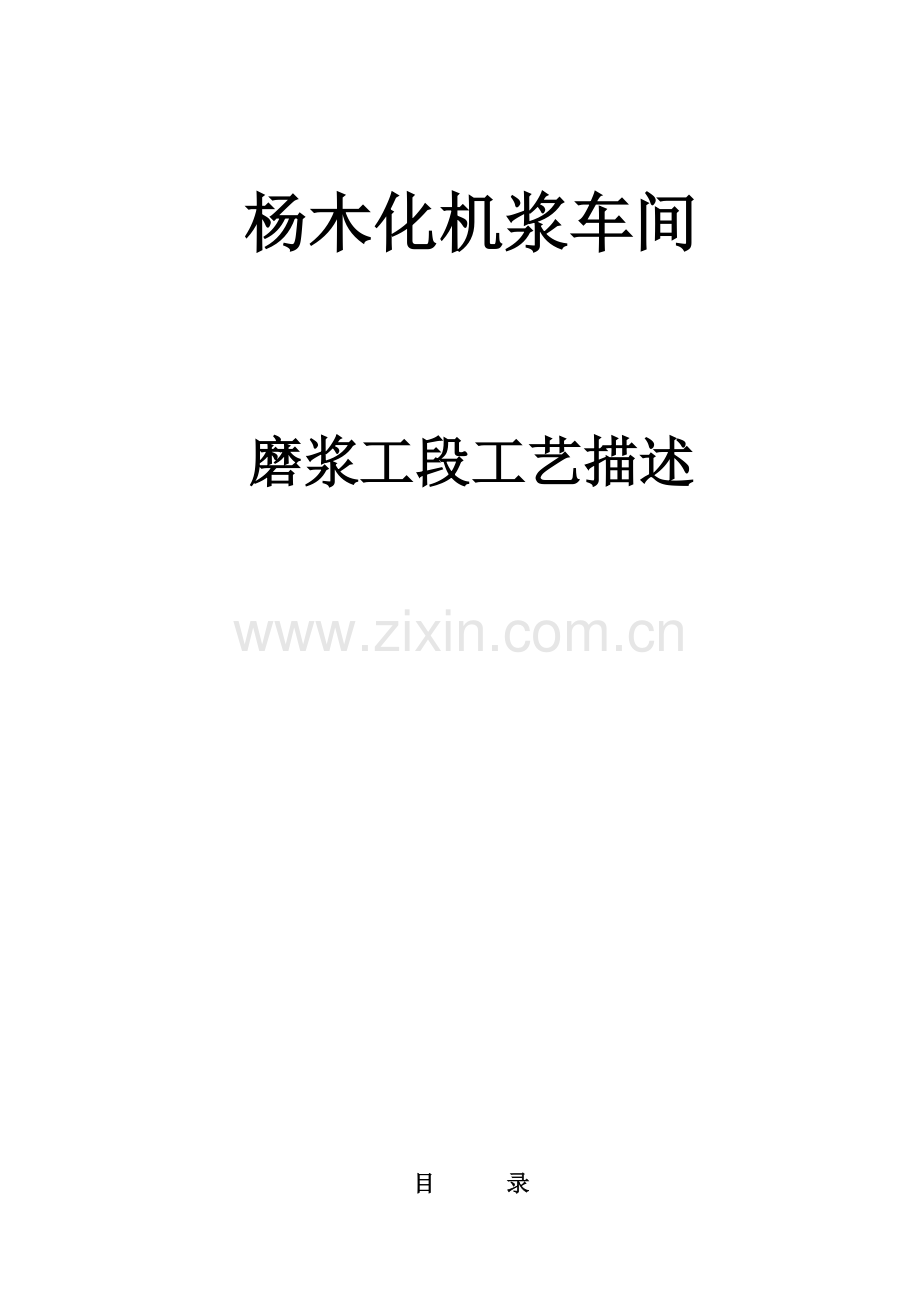

杨木化机浆车间
磨浆工段工艺描述
目 录
1 介绍 3
2 木片处理 4
2.1 预蒸 4
2.2 木片洗涤 5
2.3 脱水螺旋洗涤水净化 6
2.4 木片预蒸 7
2.5 PREX预浸 8
2.6 预热仓和反应仓 9
3 根本磨浆 10
3.1 一段磨进浆螺旋 10
3.2 一段磨 11
3.3 一段旋风分离器 11
3.4 二段磨 12
3.5 二段磨旋风分离器 12
4 消潜, 筛选,低浓磨及脱水 13
4.1 消潜 13
4.2 筛选 13
4.3 渣子磨 15
4.4 脱水 16
4.5 滤液槽 17
5 高浓漂 17
5.1 在双辊挤浆机脱水 17
5.2 漂白化学品混合 19
5.3 漂后浆洗涤 20
6 漂后浆储存 21
7 白水塔 22
8 化学品制备 23
8.1 清水加热 23
8.2 预浸渍化学品 24
8.3 漂白化学品储存 25
8.4 亚硫酸钠储存及预浸化学品添加 26
8.5 化学品日用罐 27
8.6 漂白化学品加入及流量校正 28
9 热回收 29
1 介绍
METSO为BCTMP车间配置了最新著名设备。BCTMP车间将是一个现代化系统，设计年产300BDMT/D高质量全漂杨木化机浆以供给新闻纸生产。
BCTMP工艺将分成下列部分，描述以下：
- 木片洗涤和浸渍
- 一段和二段盘磨
- 低浓磨浆
- 筛选
- 渣浆盘磨
- 浆料浓缩
- HC漂白
- 漂白贮存
- 化学品系统
- 热回收
2 木片处理
2.1 预蒸
木片进入BCTMP车间时，可能带有金属、石头和砂子等杂质。经过木片洗涤除掉这些研磨物使她们不能进入盘磨机，不然，会立即损坏或快速磨损盘磨机盘片。木片送入1#预蒸仓，将木片贮存起来并加热以融化掉冰和雪，而且将木片加热到适合清洗温度。预蒸仓卸料螺旋将木片送入废料分离器。
Figure 1 Pre-steaming bin
Figure 2 Presteaming bin
2.2 木片洗涤
热水和较慢搅拌使地石子和金属沉淀到分离器
底部。用于清洗热水也会提升木片温度，
这对于以后制浆工艺也有好处。清洗过木片经过废料分离器一个坝被送入木片搜集槽，然后再经过木片泵泵送到螺旋脱水机。木片由螺旋脱水机脱水再送入下一段工序。Figure 3Scrap Separator, Chip sump, Chip Pump and Screw Drainer
Figure 4 Chipwasher
2.3 脱水螺旋洗涤水净化
从螺旋脱水机下来污水经过斜筛送到一个洗涤水槽。砂子、石子和金属在一个浓缩机里浓缩，然后将这些固体送到一个容器里。经过捕集器对污水处理来深入分离废渣，分离出来废渣也全部送到浓缩机里。洁净清洗水再循环回到废料分离器。
Figure 5 Wash water tank and Cleaners
2.4 木片预蒸
螺旋脱水机下来洁净木片进入一个螺旋输送机，从螺旋输送机木片被送到螺旋喂料器进口溜槽。在这木片被加热到90°C，确保达成最好浸渍效果。仓底有一螺旋把木片排到料塞喂料器进口溜槽。
Figure 6 Screw Drainer and Presteaming bin
2.5 PREX 预浸
预浸器螺旋喂料器将木片送到预浸器底部。为了密封，预防预浸器中液体进入螺旋喂料器，木片在螺旋喂料器中被压缩，除掉木片中多出水份和空气。为了促进木片在螺旋喂料器卸料处形成料塞，而且预防当压缩木块散开时造成液体损失，螺旋喂料器装配有一个气动实施装载反喷缓冲器，能起到止回阀作用。木片进入预浸器，经过双螺旋机将木片提升预浸器内液体液位以上，通水滤出部分液
体。
Figure 7 The PREX Plug screw and Impregnator
Figure 8 Plug Screw Feeder
Figure 9 Plug screw discharge, blowback damper and Impregnator screws
2.6 预蒸及反应仓
木片经过卸料螺旋从预浸器顶部卸料到螺旋输送机上。螺旋输送机将木片传送到一个常压反应仓，在那儿木片能够停留一段时间让化学品愈加好地被木片吸收，也能够往反应仓加入蒸汽这么能够保持系统温度。从反应仓出来，经过卸料螺旋输送机将木片卸料到常压预热器里。卸料螺旋输送机将木片输送到常压预加热器顶部。预加热目标是软化木片而且让化学品深入反应。
Figure 10 Pre-heater/retention bottom has a combined discharge and plug screw feeder.
预加热器底部装有一个卸料和料塞螺旋输送
机结合装置，为了使木片盘磨机里蒸汽压
力起到密封作用，木片由锥形螺旋压缩到一个
连续料塞，预防蒸汽反喷。固定在卸料螺旋上方一个慢速转动搅拌器可确保卸料料塞螺旋喂料机均匀地喂料。从预加热器出来，木片由卸料料塞螺旋被送到盘磨机喂料螺旋。因为喂料螺旋转动速度快，木片只能分布在喂料螺旋周围，保持其中心清洁可使返回蒸汽有一个通路。操作工能够设置料塞螺旋喂料器速度来控制盘磨线生产率。
Figure 11 PreHeater and Retention bin
3 根本磨浆
3.1 一段磨进料螺旋
木片从料塞螺旋出来送到盘磨机喂料螺旋。因为喂料螺旋有较高转动速度，木片只能分布在喂料螺旋周围，保持其中心清洁可使返回蒸汽有一个通路。
经过盘磨机定盘中心一个开口将木片送到盘磨机。
Figure 12. Refiner infeed screw
Figure 13 1st stage refiner
3.2 一段盘磨
型号 RGP CD 82锥形盘磨, 锥形盘磨机设计是用于在多种荷载和多种磨浆条件下保持高精度地运行。盘磨机包含一个转动装置，带一个装在一个轴向移动主轴上转动盘，由设备主电机经过一个联轴器和中间轴驱动。磨盘机磨片装在磨片支座上，这些支座装在转子和定子盘上。盘间隙可在锥形区和平盘区单独测量，而且在多种运行条件下保持稳定，由液压控制系统负载。
高速喂料螺旋将木片投到盘磨机磨片破碎区。纤维在离心力作用下经过平盘区，平盘区直接将木片送到锥形区用于深入地磨浆。浆从锥形区卸料到磨腔并由产生蒸汽经过喷放管线送到压力旋风分离器。
3.3 一段旋风分离器
在压力旋风分离器内部，纤维经过离心力和重力从蒸汽里分离出来。在旋风分离器里分离出来蒸汽经过旋风分离器顶部排放出来，而且浆由一个螺旋卸到底部。
Figure 14 1st stage cyclone and 2nd stage refining
3.4 二段盘磨
从卸料器出来，浆被送到二段盘磨喂料螺旋用于深入地磨浆以达成所需游离度。此盘磨机型号为RGP268。
型号 RGP 268圆盘磨, 园盘磨机设计是用于在多种荷载和多种磨浆条件下保持高精度地运行。盘磨机包含一个转动装置，带一个装在一个轴向移动主轴上转动盘，由设备主电机经过一个联轴器和中间轴驱动。磨盘机磨片装在磨片支座上，这些支座装在转子和定子盘上。盘间隙可在锥形区和平盘区单独测量，而且在多种运行条件下保持稳定，由液压控制系统负载。
高速喂料螺旋将木片投到盘磨机磨片破碎区。纤维在离心力作用下经过平盘区，平盘区直接将木片送到齿间用于深入地磨浆。浆从圆形区卸料到磨腔并由产生蒸汽经过喷放管线送到2段压力旋风分离器。
3.5 二段旋风分离器
在压力旋风分离器内部，纤维经过离心力和重力从蒸汽里分离出来。在旋风分离器里分离出来蒸汽经过旋风分离器顶部排放出来，而且浆由一个螺旋卸到底部。盘磨产生蒸汽在步骤中循环，供各处用汽点。
Figure 15 2nd stage Pressure Cyclone
Figure 16 2nd stage cyclone
4 消潜，筛选, 低浓磨及脱水
4.1 消潜
磨浆以后，浆被搜集在消潜池。因为磨浆后浆料冷却，木素变硬，造成纤维卷曲，经过消潜池内搅拌器搅拌作用把卷曲纤维伸直。
Figure 17 Latency chest
4.2 筛选
Figure 18. Pressurised Screen
磨浆以后，纤维或纤维束仍然需要深入处理，浆料经过压力缝筛分离出来。
浆从消潜池出来被稀释和泵送到一段压力筛。良浆被带入多圆盘进行浓缩，同时未经过筛缝纤维和纤维束进入二段筛选。
二段良浆和一段良浆结合进入多圆盘浓缩。
未经过筛缝纤维、纤维束和浆渣搜集在浆渣池里。
Figure 19 Primary and secondary screening
4.3 渣子磨
从未磨渣浆池来浆渣被泵送到型号为RF-04渣浆磨。
浆渣经过锥形磨腔中心孔送进磨浆机，然后浆料在离心力作用下分配到锥形磨浆区。锥形设计优点是较低圆周速度和较低泵送损失。
对盘磨区磨片特殊设计能够提供一个良好浆渣去除效果和最大程度上增加浆料强度。
Figure 20 Rejects refining
4.4 脱水
一段和二段筛下来良浆被结合、稀释并送到多圆盘。浆料进入多圆盘槽，伴随扇面转动，浆料中水经过水腿产生自然真空排出去，纤维形成浆垫层，以得到需要干度。经过多圆盘剥离喷淋把浆垫层从多圆盘处卸下来。从多圆盘下来滤液被送入白水池。浆料从多圆盘底部卸料经过一个溜槽送到一个螺旋输送机，然后送到中浓泵前立管处。要求立管要有足够液位和体积用于调整和控制。立管液位可依据中浓泵后流量控制来调整。浆料输送到双辊挤浆机。
Figure 21 Discfilter, StandPipe and MC-pump
4.5 滤液槽
从多盘下来滤液进入到白水槽内
Figure 22 Cloudy and clear filtrate tank under the DiscFilter
5. 高浓漂白
5.1 双辊挤浆机脱水
多圆盘来浆卸料、稀释并经过中浓泵泵送到一个双辊挤浆机。挤浆机作用是脱除浆料中含水，使浓度从8%提升到30%以上，以在高浓漂白前尽可能多洗去浆中杂质（COD，抽提物和锰）。
浆料被泵送到双辊挤浆槽。在这个槽里，浆靠对着辊面形成浆垫层，在两个辊压区之间被压到所需干度。从浆料中排出滤液经过辊子和辊子端部开口被排出去，滤液被排放到浓白水池。浆从压区出来立即由刮刀被带入破碎螺旋并传送到螺旋出口。
Figure 23 1st TwinRoll press
Figure 24 The TwinRoll Press
5.2 漂白化学品混合
破碎螺旋浆进入混合器。来自化学品混合槽漂液进入混合器喂料区。浆料和漂白液被强行经过混合区混合，漂液和浆料得到充足混合。
Rotomixer
混合以后，浆料被螺旋输送机和旋转提升机输送到高浓漂白塔。在高浓漂白塔中，浆料在高浓（>30%）状态下停留约3小时，然后经过塔底卸料螺旋卸料出去。
对高浓漂白塔卸料系统特殊部署可确保浆料可被均匀地卸料，而且出料流量保持恒定以达成最好漂白效果。
浆从塔处以高浓状态卸料，在塔外稀释螺旋输送机处稀释。在稀释螺旋里，加入洗涤水以洗去漂白过程中产生抽提物和COD。
从稀释螺旋浆料进入中浓泵立管，从那再被泵送到下一段双辊挤浆机用于深入洗涤。
High Consistency towers discharge section
Figure 25 HC peroxide bleaching
5.3 漂后浆料洗涤
漂白后浆料中增加了溶解性杂质(COD)及残余化学品，这么在送到纸机前必需经过洗涤。
挤压后浆料被排出，并经过中浓泵被稀释到10%并泵送到储浆塔。
滤液排到下面槽子里。
Figure 26 2nd TwinRoll press
6 漂后浆储存
漂后浆料以8%浓度在中浓浆塔储存，以5%浓度在低浓塔储存。
最终，浆料以4%浓度被四台不一样泵子从低浓塔输送到四台纸机。
Figure 27 MC and LC storage of bleached pulp
7 白水塔
从纸机回来白水看成洗涤水使用，被储存在白水塔内。
Figure 28 White water tower
8 化学品制备
在化学品系统中，预浸器和漂白工段使用化学品被混合。双氧水、氢氧化钠和硅酸钠从贮存罐被泵送到日贮存罐，从日贮存罐里这些化学药品经过离心泵和计量器被添加到BCTMP漂白系统。化学品添加量可依据DCS系统提供产量计算出来。
对于预浸化学品，EDTA、氢氧化钠和亚硫酸钠直接由离心泵和连接到DCS系统产量计算计量器被泵送到预浸器，在那她们能够在进入预浸器之前和水得到充足混合。
8.1 清水加热
Figure 29 Heating of fresh water
8.2 预浸化学品
EDTA
EDTA被用来除去金属离子，粉末状EDTA被一计量螺旋送到混合槽内。加水到需要溶解浓度。
亚硫酸钠
Na2SO3, 被用来软化木素及漂白，制备方法同EDTA .
8.3 漂白化学品储存罐
Hydrogen peroxide (H2O2), Sodium hydroxide (NaOH) and Sodium silicate (Na2SiO3) 在漂白中使用. 全部是液体，是室外储存。
Figure 30 Storaged tanks for bleaching chemcals
8.4 亚硫酸钠日用罐及预浸液加入
从粉末溶解槽, 亚硫酸钠液体被泵送到日用罐。从那儿泵送到预浸器，泵送前混入 NaOH and EDTA 。
Figure 31 Preparation of impregnation liquor
8.5 漂白化学品日用罐
化学品从主储存罐泵送到日用罐。从日用罐经过一流量校正板泵送到混合罐。
Figure 32 Day tanks and pumping system for bleaching chemicals
8.6 漂白化学品流量校正及添加
Figure 33 Calibration of flowmeters, mixing and dosing of bleaching chemicals
9 . 热回收
BCTMP蒸汽热回收装置目标是充足利用BCTMP蒸汽中有效热能产生最大量清洁蒸汽。BCTMP蒸汽冷凝水被进水冷却。在磨浆生产线刚刚开车或热回收系统停用时，磨浆线产生蒸汽需排放到大气中，设计涤汽器目标是在将这些蒸汽排放到大气之前，洗涤除去浆料中纤维。涤汽器也能够作为一个有效消音器。
从磨浆机压力旋风分离器来BCTMP蒸汽进入热回收系统。在再生锅炉中，污BCTMP蒸汽被冷却，同时产生清洁蒸汽。假如再生锅炉没有运转或磨浆线刚刚开车时，从压力旋风分离器来浆料被直接进入蒸汽涤汽器。
再生锅炉BCTMP冷凝水被抽出并在热交换器中冷却，然后进入常压涤汽器。
杨木浆项目组
6月30日
