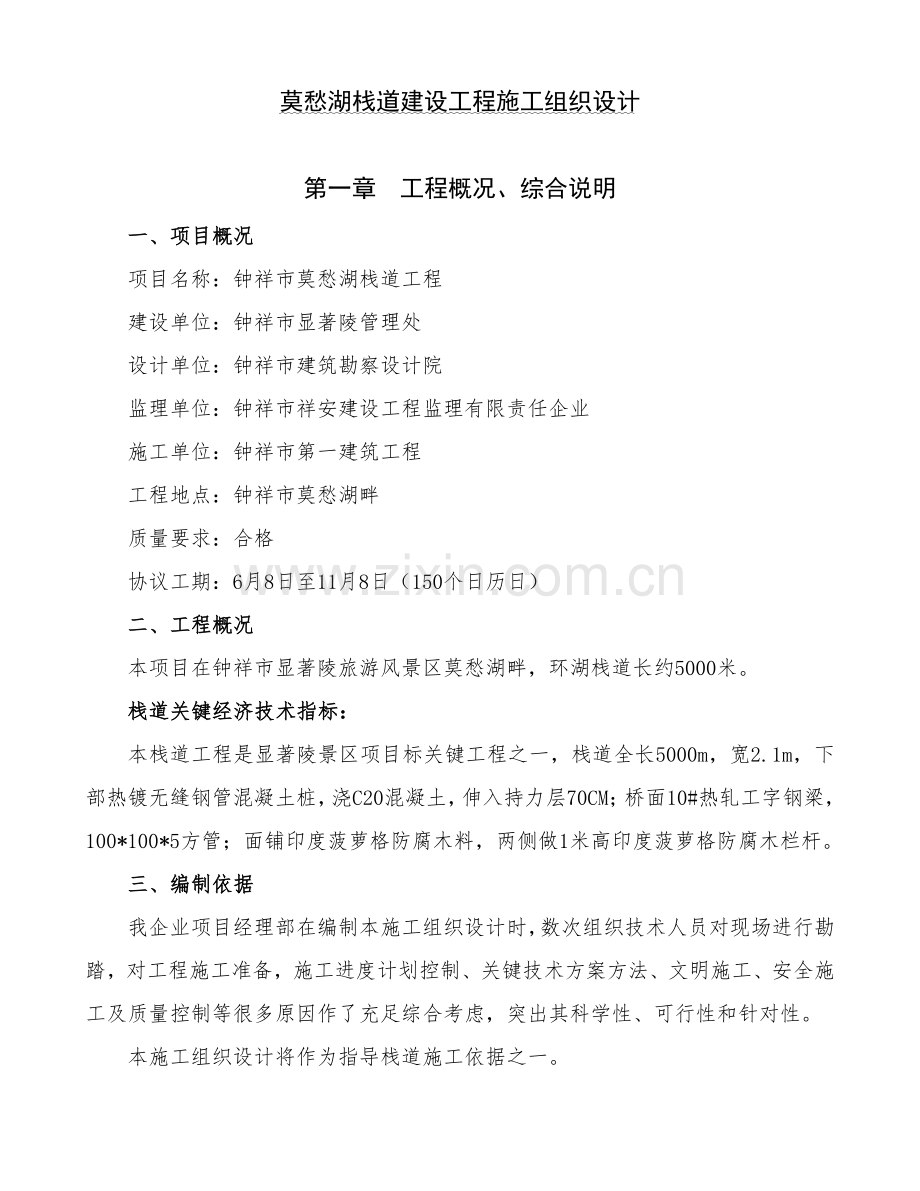

1、莫愁湖栈道建设工程施工组织设计第一章 工程概况、综合说明一、项目概况项目名称:钟祥市莫愁湖栈道工程建设单位:钟祥市显著陵管理处设计单位:钟祥市建筑勘察设计院监理单位:钟祥市祥安建设工程监理有限责任企业施工单位:钟祥市第一建筑工程工程地点:钟祥市莫愁湖畔质量要求:合格协议工期:6月8日至11月8日(150个日历日)二、工程概况本项目在钟祥市显著陵旅游风景区莫愁湖畔,环湖栈道长约5000米。栈道关键经济技术指标:本栈道工程是显著陵景区项目标关键工程之一,栈道全长5000m,宽2.1m,下部热镀无缝钢管混凝土桩,浇C20混凝土,伸入持力层70CM;桥面10#热轧工字钢梁,100*100*5方管;面铺

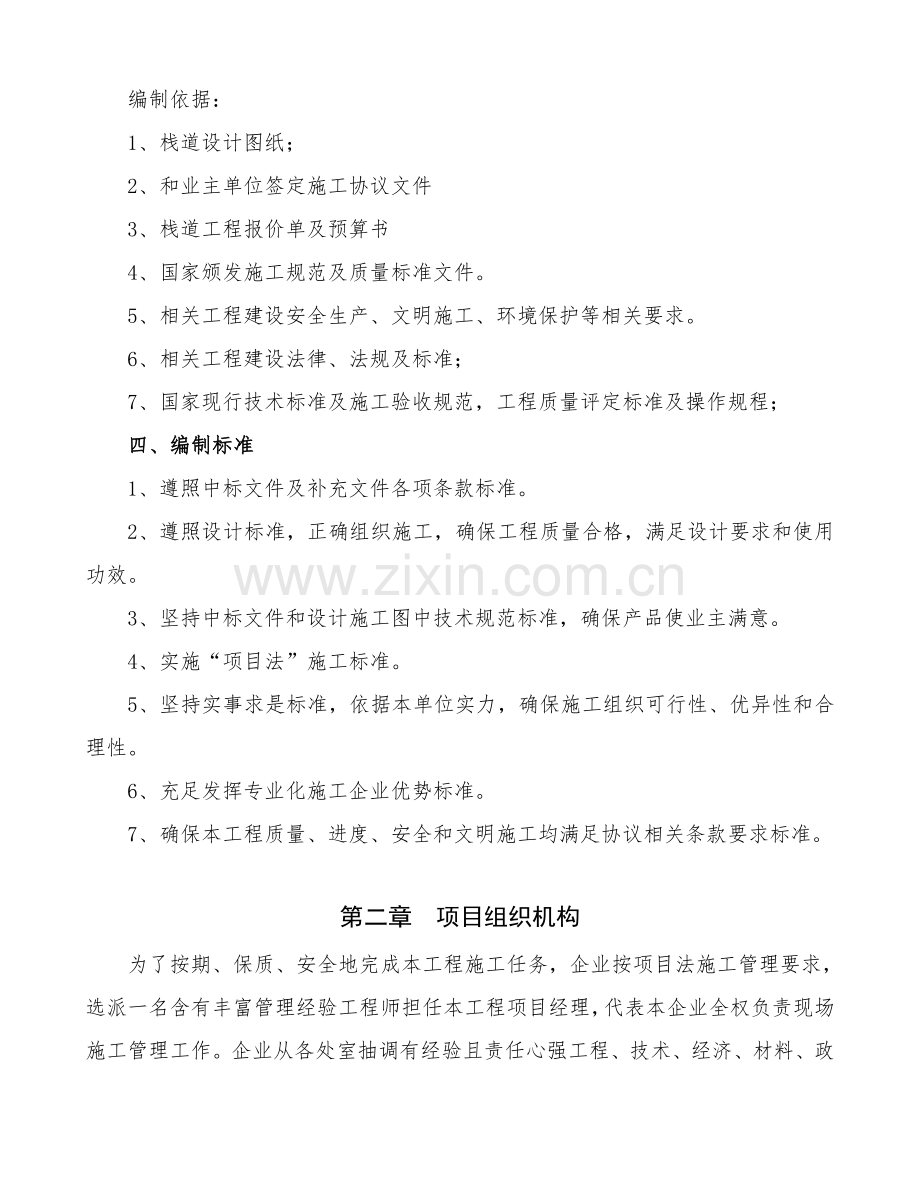

2、印度菠萝格防腐木料,两侧做1米高印度菠萝格防腐木栏杆。三、编制依据我企业项目经理部在编制本施工组织设计时,数次组织技术人员对现场进行勘踏,对工程施工准备,施工进度计划控制、关键技术方案方法、文明施工、安全施工及质量控制等很多原因作了充足综合考虑,突出其科学性、可行性和针对性。本施工组织设计将作为指导栈道施工依据之一。编制依据: 1、栈道设计图纸;2、和业主单位签定施工协议文件3、栈道工程报价单及预算书4、国家颁发施工规范及质量标准文件。5、相关工程建设安全生产、文明施工、环境保护等相关要求。6、相关工程建设法律、法规及标准;7、国家现行技术标准及施工验收规范,工程质量评定标准及操作规程;四、编

3、制标准1、遵照中标文件及补充文件各项条款标准。2、遵照设计标准,正确组织施工,确保工程质量合格,满足设计要求和使用功效。3、坚持中标文件和设计施工图中技术规范标准,确保产品使业主满意。4、实施“项目法”施工标准。5、坚持实事求是标准,依据本单位实力,确保施工组织可行性、优异性和合理性。6、充足发挥专业化施工企业优势标准。7、确保本工程质量、进度、安全和文明施工均满足协议相关条款要求标准。第二章 项目组织机构为了按期、保质、安全地完成本工程施工任务,企业按项目法施工管理要求,选派一名含有丰富管理经验工程师担任本工程项目经理,代表本企业全权负责现场施工管理工作。企业从各处室抽调有经验且责任心强工程

4、、技术、经济、材料、政工等各类管理干部成立强有力项目经理部,设项目责任人1名,负责施工现场指挥、物资供给、成本控制及总体技术工作。施工员、专职安全员、材料员、质量员、资料员负责工程技术、施工、质量及安全工作。做到统一计划协调、统一现场管理、统一组织指挥、统一物资供给、统一资金收付、统一对外联络等“六个统一”。各专业队伍之间在项目经理领导下,协作、配合、共同完成这一任务。施工中,应发挥本企业知识密集优势,动员科技人员主动推广应用新工艺、新材料、新技术,开展合理化提议活动,在此基础上研制愈加好更实用新结果。项目组织机构图项目经理技术责任人施工员安全员材料员预算员质检员项目部组成人员名单岗位职务姓名

5、性别职称备注项目经理闵全福男工程师技术负责张清勇男工程师安全员潘宜进男工程师质检员陈开喜男工程师材料员赵春慧女助理工程师施工员王胜利男工程师施工队长杜锋男工程师第三章 施工准备和协调安排一、施工调查和协调施工前组织相关技术人员对施工范围地形地貌进行深入细致调查,关键内容以下:1、现场具体地形地貌,充足分析有没有对施工过程产生影响外界原因,是否对周围自然植被造成毁坏,是否对周围居民生造成影响,是否影响当地交通,立即做好对应准备工作。2、了解当地交通情况,哪些道路可供施工运输使用。3、地方材料价格、质量。4、可利用房屋供临时使用。5、架设临时供电、给水线路方案。二、 技术准备1、正式开工前,会同设

6、计院进行现场技术交底工作,导结点复核定位后,在开工前建立施工用导线点测控网。2、对技术文件进行现场查对,熟悉文件内容,依据施工调查,对设计中存在问题,立即提请设计单位处理,同时依据施工需要,作出补充施工详图。3、依据施工现场调查,设计文件及业关键求,编写实施性施工组织设计,组织和指导施工。4、依据设计文件编制专题施工方案。5、清理施工地界内杂物,垃圾等。6、安排施工队进驻现场,做好施工准备。7、施工人员,设备及材料准备,投入本工程技术管理人员,设备到位,满足施工要求。8、做好岗前培训工作及安全教育,同时做好沟通各方面关系,联络料源及确定运料路径。9、选择和落实有施工技术经验能够确保工程质量施工

7、班组负担各项施工任务。三、施工总体安排本工程施工点多、量小、线路较长,施工难度较大,人工消耗量较高,所以在施工上安排必需紧凑、合理。临时设施建设 施工准备 场地清理 钢管桩施工 钢筋笼安装 砼浇筑 养护 钢梁安装 防腐木地板铺装 防腐木栏杆安装 油漆涂刷 完工验收四、施工材料组织本工程所需材料由物资部负责,统一组织符合设计及相关规程、规范要求材料,并符合监理单位和业主对材料进行二次检验合格要求。(一)材料采购1、混凝土:采取商品混凝土,本市现有商品混凝土企业能负担此业务。2、钢材:钢材由武汉调运至工地。(二)材料运输因莫愁湖周围交通很好,工程用材料全部采取汽车运输至工地,然后由小船运至施工现场

8、。五、进场关键施工机械投入关键施工机械设备表序号机械设备名称型号规格数量产地使用年限额定功率(W)生产能力备注1插入振捣器H26X-504台浙江新购1.5KW良好工地常备2水泵型号7.5-1006杭州新购1.5-3.5K合格需要时调入3钢筋调直机GT4141杭州3合格工地安装4钢筋切断机BEN-351杭州5良好工地安装5钢筋弯曲机CUT-431杭州3良好工地安装6人力翻斗车加重型10苏州新购良好工地常备7全站仪拓普康1日本良好需要时调入8水准仪JS33国产良好需要时调入9木工设备4浙江良好工地安装10空压机2国产新购15KW良好工地常备11发电机1国产220KW良好需要时调入12电焊机2国产1

9、良好工地常备为确保工程项目能顺利进行,做好施工前准备工作,制订切实可行质量管理工作计划,对施工机具设备、材料检验及成品检验、机具检验和生活临时设施部署各项工作应按要求完成,落实到责任人,明确完成时间。并认真做好施工前技术准备,现场准备,物资准备。第四章 关键施工技术控制方案一、技术准备认真组织和落实本工程施工技术人员,质量管理人员,具体熟悉图纸,进行图纸会审,认真阅读招标文件内容和业主、设计一切要求,要求和参考标准,真正了解工程设计意图,依据现场施工条件,定出最好施工方案,使本工程施工组织能满足施工现场需要。二、原材料测试工作本项目用于工程关键建筑材料有:钢管、工字钢、方钢管、钢筋,商品混凝土

10、。为确保工程质量,项目部将落实经验丰富,有上岗经验持证质检人员对进场砂、石料、水泥、钢材及必需进行二次检测工程材料请监理工程师进行现场见证取样送往经审核同意材料检测单位进行二次检测。并向监理、业主工程部呈报材料二次检测汇报结果,依据砂、砾石含水量决定各级配砼设计配合比。三、现场交底对现场交底时桩位,转角桩和其它节点桩位,做好定位桩攀线桩控制,认真做好保护工作,确保工程施工放样各座标定位正确性。按业主提供永久性水准点及坐标点,沿线在施工区域按合适间距、合适位置自引临时水准点和坐标点,所设临时水准点和坐标点经过二次以上复核,并经过二个以上永久水准点和坐标点闭合,报监理工程师审批、复核后使用。四、测

11、量工作1、施测程序准备工作测量作业自检报验进入下道工序2、施工测量组织工作由项目部专业测量人员成立测量小组,依据给定坐标点和高程控制点进行工程定位、建立轴线控制网。按要求程序检验验收,对施测组全体人员进行具体图纸交底及方案交底,明确分工,全部施测工作进度及逐日安排,由组长依据项目标总体进度计划进行安排。依据本工程总工期要求和现场情况及工程特点,充足利用现场有利条件,合理安排作业面和进度,做好施工布署,并在人力、机械设备、材料、技术上提供有力保障,以做到集中优势、合理部署、关键突破,达成保质、按期完成施工任务目标。3、施测标准(1)严格实施测量规范;遵守先整体后局部工作程序,先确定平面控制网,后

12、以控制网为依据,进行各局部轴线定位放线。(2)必需严格审核测量原始数据正确性,坚持测量放线和计算工作同时校核工作方法。(3)定位工作实施自检、互检合格后再报检工作制度。 (4)测量方法要简捷,仪器使用要熟练,在满足工程需要前提下,努力争取做到省工省时省费用。(5)明确为工程服务,按图施工,质量第一宗旨。紧密配合施工,发扬团结协作、实事求是、认真负责工作作风。4、准备工作施测人员经过对总平面图和设计说明学习,了解工程总体布局,工程特点,周围环境,建筑物位置及坐标,其次了解现场测量坐标和建筑物关系,水准点位置和高程。在了解总图后认真学习施工图,立即校对建筑物平面、立面、剖面尺寸、形状、结构,它是整

13、个工程放线依据,并查看其相关之间轴线及标高是否吻合,有没有矛盾存在。五、栈道工程1、钢管混凝土桩施工本工程难点之一就是钢管混凝土桩施工。沉放前先计算出每条钢管桩坐标,在湖岸上针对各桩分别部署一条基线,基线上每一个观察点用全站仪正确测量其坐标位置,并用水准仪测出其高程;然后计算出每一根桩上观察点坐标及交会角,并汇总成表供观察沉桩使用。沉放时在正面部署一台全站仪观察定位,侧面设置两台经纬仪校核。 钢管桩沉放使用45KW振动锤,能提供额定振动力为45t,能够满足本工程要求。起吊设备采取30t起重船。起重船抛锚定位后,先期依靠钢管桩重力插入覆盖层中,上部用缆绳绑在吊船边,待桩身有一定稳定性后,再利用浮

14、吊吊上振动沉桩机夹住钢管桩,开始振动沉桩机振动下沉钢管桩到位。钢管桩逐排沉放,一排桩沉放完成后再移船至另一侧。 钢管桩沉放应注意:振动锤中心和桩中心轴应尽可能保持在同一直线上;每一根桩下沉应连续,不可中途停顿过久,以免土摩阻力恢复,继续下沉困难。沉放过程加强观察,钢管桩偏位不得大于10厘米,垂直度不得低于0.1%。2、绑扎钢筋待钢管桩施工完成,开始钢筋绑扎。 钢筋制安前要认真审核图纸,并设一名专职有经验钢筋施工员负责钢筋工程制作,绑扎工作。 全部进现场钢筋,必需有出厂合格证,并经复试合格方可使用。 钢筋梯架在钢筋作业场内加工成型,由人工运至现场。其它钢筋在钢筋作业场内加工制作,现场绑扎。 现场

15、绑扎时应注意钢筋摆放次序,钢筋接头相互错开,同一截面处钢筋接头数量应符合规范要求。按图纸施工。 钢筋保护层应满足设计要求,保护层厚度采取和混凝土强度等级相同混凝土垫块来确保,垫块梅花型交叉部署。4、浇筑混凝土 采取流态混凝土。施工过程中严格控制混凝土质量,严格根据配合比施工。 混凝土浇筑前应对钢管、钢筋、预埋件进行细致检验并作好统计。钢筋及管内泥土、油污、杂物应清除洁净。经检验合格后进行下道工序。 混凝土采取商品混凝土,采取专用管道进行运输。 混凝土振捣以插入式振捣器为主,要求快插慢拔,即不能漏振也不能过振。振捣棒不能直接振捣钢筋及模板。 混凝土必需连续浇筑,以确保结构整体性。如必需间歇时,间

16、歇时间不得超出120分钟(有外掺剂时依据试验确定)。 混凝土养生A、混凝土浇筑后外露部分立即覆盖,人工洒水养生,预防混凝土失水产生表面裂缝。B、人工洒水养生时间不得少于七天。C、每次浇筑混凝土时应留2-3组试块和结构同时养生,由同时养生试块强度决定混凝土强度。5、木栈道、栏杆施工(1)木面板施工钢管混凝土柱、基础强度达成设计要求后,按图纸要求在柱对应位置上找到预埋金属膨胀螺栓。然后将龙骨根据图纸要求安装于金属膨胀螺栓上。在龙骨上沿垂直于人行道走向铺设木板,间隔5mm铺设一块木板,用圆头螺丝固定木板。边上用圆头螺丝固定边板装饰。(2)栏杆安装龙骨及木面板施工完成后,开始进行栏杆施工。栏杆和木道板

17、用螺栓贯穿固定,U型镀锌钢板和槽钢满焊。方木柱和方木横梁之间采取榫接。 (3)木面板及栏杆漆面本工程采取进口德国产清漆,涂刷质量要符合国家规范。涂刷油漆要均匀、色泽一致光亮,无显著皱皮、流坠、气泡,附着良好。不得误涂、漏涂,涂层应无蜕皮和返锈。(4)材质及施工要求槽钢要符合设计规范要求,表面无油污、锈迹,无麻坑,无弯曲。槽钢切割加工时平台要平整,量线要正确清楚。安装位置正确牢靠,不扭曲、不歪斜、不变形。焊缝外形均匀,成型良好,表面不得有裂纹、焊瘤、烧穿等缺点。木材规格应符合设计要求,其质量要求应符合现行国家标准要求,木材应经过脱脂、防虫、防腐处理,依据施工图纸严格施工,施工完木地板层应光滑,牢

18、靠无松动,表面洁净符合其验收规范。六、暑期施工1.施工安排1)、夏季高温到来期间,组织相关人员根据方案要求进行技术交底,立即调整炎热季节上下班时间,避开炎热高温时段(中午11点15点)错峰施工,合理安排作息时间。2)、确保洁净卫生饮水、大麦茶供给和提供按劳动要求津贴待遇。3)、食堂饮食要卫生,食品要新鲜,确保工作人员健康,食堂严禁冷荤、冷素食品,严禁购置腐蚀食物,预防食物中毒。4)、浇筑好混凝土养护工作要得到高度重视,要在混凝土初凝后,立即得到覆盖,并浇水养护,避免混凝土表面水分蒸发过快,使混凝土表面发生裂纹。5)、依据气温情况,立即配合做好混凝土配合比和坍落度调整工作,满足施工要求和质量标准

19、。6)、项目部配置关键药品以下:发烧药、腹泻药、消炎药、降暑药等诊疗药品,同时提供菊花茶、降火凉茶、绿色保健食品等。7)、结合夏季施工时期,制订切合实际夏季施工确保工程质量、确保安全生产技术方法,做好广泛宣传教育工作。8)、在高温环境下,为预防火灾发生,严禁在施工场地内吸烟,若吸烟必需到设置吸烟室吸烟,同时严禁在有油库、木料仓库等易燃、易爆处进行切割机、焊机施工。9)、改善职员生活环境,立即供给茶水和发放防中暑保健用具,确保职员有良好身体从事施工。2.高温防暑施工方法和物资配置1)、为避免施工期间工人中暑,需在工地现场各班组施工地点搭设遮阳棚,设置休息室,在每处休息区需为现场施工人员每人配置毛

20、巾一条,每隔2小时需施工人员回休息区休息15分钟,已预防无须要危险事故发生。在休息室内冰块、茶水、毛巾、防暑药等。2)、为预防因室内过热造成第二天无法正常安全施工,需在各工作人员休息房间配置空调一台,生活区需配置电冰箱一台。3)、动员职员,依据施工生产实际情况,主动采取行之有效防暑降温方法,充足发挥有降温设备效能,添置必需设施,并立即做好检验维修工作。关心职员工作、生活,注意劳逸结合,调整作息时间,严格控制加班时间,入暑前,抓紧做好高温、高空作业工人体检,对不适合高温、高空作业合适调换工作。4)、常备防暑药:藿香正气水:能清暑解表。适于暑天因受寒所致头昏、腹痛、呕吐、腹泻突出者。清凉油:能清暑

21、解毒。可诊疗暑热引发头昏头痛,或因贪凉引发腹泻。仁丹:能清暑祛湿。主治中暑受热引发头昏脑涨、胸中郁闷、腹痛腹泻,也可用于晕车晕船、水土不服。十滴水:能清暑散寒。适于中暑所致头昏、恶心呕吐、胸闷腹泻等症。无极丹:能清热祛暑、镇静止吐。避瘟散:为防暑解热良药。能祛暑化浊、芳香开窍、止痛。金银花:含有祛暑清热、解毒止痢等功效。可开水泡代茶饮。 第五章 确保工程质量技术组织方法一、施工质量确保方法1、本工程实施创优目标管理,全体施工人员牢靠地树立起“质量第一”意识,确保本工程合格。2、认真实施、实施质量确保体系。实施项目经理、项目工程师质量负责制,施工技术员岗位责任制,并制订严格奖罚制度。3、施工组织

22、设计由企业总工程师审批同意后,工程才能实施施工。4、工程施工质量实施工序质量控制管理方法。对关键工序实施施工技术员事先技术交底;现场质量跟踪控制;质量员对工序质量过程检验。做到以上工作质量确保工序质量,以工序质量确保产品质量。5、工程质量及隐蔽工程验收严格实施三级管理验收制度。先由班组自行检验经质量部门和技术部门复检合格。再报监理最终验收经过后,才能进行下一道工序施工。6、严格实施材料验收制度和原材料取样封存管理方法及计量管理制度。7、技术资料管理归档必需遵照企业相关要求标准并按企业管理标准,做到立即、齐全、正确、规范。8、工程自检:土方开挖符合设计要求,偏差在规范许可范围之内。钢筋,模板,砼

23、浇筑符合设计、规范要求,偏差控制在规范许可范围之内。 9、交接验收各分部、分项施工,上道工序施工结束,根据相关规范和建设单位要求进行检验验收,经验收合格,办理交接手续,并将具体施工统计和完工图纸形成完工文件。二、确保工程质量技术方法1、质量确保方法建立工程档案制度,各项技术资料立即归档。坚持各工序交接班制度,道道工序把关,清除隐患,对隐蔽项目严格实施隐蔽验收制度。加强各分部、项工程质量自检、互检、交接检,做好质量评定。质量确保体系质量管理机构设置组织确保体系质量目标:优良工序工程质量合格格率100%,单位工程质量等级标准:优良质量监控人员配置质量目标分解方法分项目标承包方法分项目标承包管理施工

24、工艺确保方法计量管理确保方法技术资料确保方法材料质量确保方法关键工序控制方法作业质量检验方法计划采购确保方法生活服务确保方法现场供给核实方法劳动工资协议方法目标管理体系技术确保体系质量监控体系物资供给体系后勤保障体系工序质量监控步骤框图制订工序施工方案确定工序质量目标进行施工技术交底监理工程师旁站监督质量评定进行下道工序施工监理工程师检验确定报监理工程师审核工序施工全过程自 检互 检交 接 检专 职 检查返寻工原处因理不合格 合格材料质量检验程序图原材料取样标准试验该批材料不用试验结果评定,是否合格? 不合格不合格加倍取样检验是否合格? 出试验汇报 合格实施控制检验试验结果评定,是否合格?分析

25、原因作业结论提出处理意见结 果2、材料确保方法各进场材料必需具出厂合格证实并经监理工程师及业主等部门验证认可方能进场。(1)编制材料采购供给计划,实施采购控制程序,做好供给商评价、选择、报批、进货控制,建立供给商档案等工路径,对采购和建设单位提供主品(设备、材料、外协件等)质量、供货日期工作质量负责;(2)对施工现场材料、零部件、半成品台账、堆放、标识及标识移植等管理工作,必需符合质量确保手册相关要求,对现场不合格材料、零部件、半成品丢失或流入施工现场且无法跟踪而造成返工浪费负责;(3)坚持“四不”标准:即对不合格品实施“不采购”、“不验收”、“不进库”和“不发放”材料管理制度;(4)落实实施

26、搬运、贮存、包装、防腐和交付控制程序,做好仓库管理,包含定量存放、建立账卡、做到账物卡相符,做好材料标识;(5)对材料保管工作,应符“防火安全条例”,易燃、易爆物品严禁混存,因违反“防火安全条例”而引发事故负责。通常要求、当钢筋品种、等级或规格需作变更时,应办理设计变更文件。、在浇筑混凝土之前,应进行钢筋隐蔽工程验收,其内容包含:(1)纵向受力钢筋品种、规格、数量、位置等;(2)钢筋连接方法、接头位置、接头数量、接头面积百分率等;(3)箍筋、横向钢筋品种、规格、数量、间距等;(4)预埋件规格、数量、位置等。(一)原材料主控项目、钢筋进场时,应按现行国家标准钢筋混凝土用热轧带肋钢筋GB 1499

27、等要求抽取试件作力学性能检验,其质量必需符合相关标准要求。检验数量:按进场批次和产品抽样检验方案确定。检验方法:检验产品合格证、出厂检验汇报和进场复验汇报。、当发觉钢筋脆断、焊接性能不良或力学性能显著不正常等现象时,应对该批钢筋进行化学成份检验或其它专题检验。检验方法:检验化学成份等专题检验汇报。通常项目、钢筋应平直、无损伤,表面不得有裂纹、油污、颗粒状或片状老锈。检验数量:进场时和使用前全数检验。检验方法:观察。(二)钢筋加工主控项目、受力钢筋弯钩和弯折应符合下列要求:(1)HPB300级钢筋末端应作弯钩,其弯弧内直径不应小于钢筋直径2.5倍,弯钩弯后平直部分长度不应小于钢筋直径3倍。(2)

28、钢筋作小于90弯折时,弯折处弯弧内直径不应小于钢筋直径5倍。检验数量:按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。检验方法:钢尺检验。、除焊接封闭环式箍筋外,箍筋末端应作弯钩,弯钩形式应符合设计要求;当设计无具体要求时,应符合下列要求:(1)箍筋弯钩弯弧内直径除应满足规范(三)第1条要求外,尚应大于受力钢筋直径;(2)箍筋弯后平直部分长度:对通常结构,不宜小于箍筋直径5倍;对有抗震等要求结构,不应小于箍筋直径10倍。检验数量:按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。检验方法:钢尺检验。通常项目、钢筋调直宜采取机械方法,也可采取冷拉方法。当采取冷拉方法调直钢筋时,HPB2

29、35级钢筋冷拉率不宜大于4%,HRB335级、HRB400级和RRB400级钢筋冷拉率不宜大于1%。检验数量:按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。检验方法:观察,钢尺检验。、钢筋加工开头尺寸应符合设计要求,其偏差应符合表“钢筋加工许可偏差”要求。检验数量:按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。检验方法:钢尺检验。钢筋加工许可偏差项 目许可偏差(mm)受力钢筋顺长度方向全长净尺寸10弯起钢筋弯折位置20箍筋内净尺寸5(三)钢筋连接主控项目、纵向受力钢筋连接方法应符合设计要求。检验数量:全数检验。检验方法:观察。、在施工现场,应按国家现行标准钢筋机械连接通用技术规

30、程JGJ107、钢筋焊接及验收规程JGJ18要求抽取钢筋机械连接接头、焊接接头试件作力学性能检验,其质量应符合相关规程要求。检验数量:按相关规程确定。检验方法:检验产品合格证、接头力学性能试验汇报。通常项目、钢筋接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点距离不应小于钢筋直径10倍。检验数量:全数检验。检验方法:观察,钢尺检验。、在施工现场,应按国家现行标准钢筋机械连接通用技术规程JGJ107、钢筋焊接及验收规程JGJ18要求抽取钢筋机械连接接头、焊接接头试件作力学性能检验,其质量应符合相关规程要求。检验数量:全数检验。检验方法:观察。、当受力钢筋采

31、取机械连接接头或焊接接头时,设置在同一构件内接头宜相互错开。纵向受力钢筋机械连接接头及焊接接头连接区段长度为35倍d(d为纵向受力钢筋较大直径)且大于500mm,凡接头中点在该连接区段长度内接头均属于同一连接区段。同一连接区段内,纵向受力钢筋机械连接及焊接接头面积百分率为该区段内有接头纵向受力钢筋截面面积和全部纵向受力钢筋截面面积比值。同一连接区段内,纵向受力钢筋接头面积百分率应符合该设计要求;当设计无具体要求时,应符合下列要求:(1)在受拉区不宜大于50%;(2)接头不宜设置在有抗震设防要求框架梁端、柱端箍筋加密区;当无法避开时,对等强度高质量机械连接接头,不应大于50%;(3)直接承受动力

32、荷载结构构件中,不宜采取焊接接头;当采取机械连接接头时,不应大于50%。检验数量:在同一检验批内,对梁、柱和独立基础,应抽查构件数量10%,且不少于3件;对墙和板,应按有代表性自然间抽查10%,且不少于3间;对大空间结构,墙可按相邻轴线间高度5m左右划分检验面,板可按枞横轴线划分检验面,抽查10%,且均不少于3面。检验方法:观察,钢尺检验。、同一构件中相邻纵向受力钢筋绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋横向净距不应小于钢筋直径,且不应小于25mm。钢筋绑扎搭接接头连接区段长度为1.3ll(ll为搭接长度),凡搭接接头中点在该连接区段长度内搭接接头均属于同一连接区段。同一连接区段内,纵向钢

33、筋搭接接头面积百分率为该区段内有搭接接头纵向受力钢筋截面面积和全部纵向受力钢筋截面面积比值。3、砼浇筑栈道管桩工程为现浇混凝土浇筑工程。3.1 材料及关键机具:3.1.1 为确保工程质量及降低周围环境污染,本工程混凝土采取商品混凝土。3.1.2 关键机具插入式振捣器、木抹子、平抹子等。3.2 作业条件。3.2.1 浇筑混凝土层段钢管、钢筋、预埋件及管线等全部安装完成,经检验符合设计要求,并办完隐、预检手续。3.2.2 浇筑混凝土用架子及马道已支搭完成,并经检验合格。3.2.3 商品混凝土供给商已落实3.2.4 工长依据施工方案对操作班组已进行全方面施工技术交底,混凝土浇筑申请书已被同意。3.3

34、 混凝土浇筑和振捣通常要求:3.5.1 浇筑混凝土时应分段分层连续进行,浇筑层高度应依据结构特点、钢筋疏密决定,通常为振捣器作用部分长度l.25倍,最大不超出50cm。3.5.2 使用插入式振捣器应快插慢拔,插点要均匀排列,逐点移动,次序进行,不得遗漏,做到均匀振实。移动间距小于振捣作用半径1.5倍(通常为3040cm)。振捣上一层时应插入下层5cm,以消除两层间接缝。表面振动器(或称平板振动器)移动间距,应确保振动器平板覆盖已振实部分边缘。3.5.3 浇筑混凝土应连续进行。如必需间歇,其间歇时间应尽可能缩短,并应在前层混凝土凝结之前,将次层混凝土浇筑完成。间歇最长时间应按所用水泥品种、气温及

35、混凝土凝结条件确定,通常超出2h应按施工缝处理。3.5.4 浇筑混凝土时应常常观察模钢筋、预留孔洞、预埋件和插筋等有没有移动、变形或堵塞情况,发觉问题应立即处理,并应在已浇筑混凝土凝结前修正完好。4 质量标准4.1 确保项目:4.1.1 混凝土所用水泥、水、骨料、外加剂等必需符合规范及相关要求,检验出厂合格证或试验汇报是否符合质量要求。4.1.2 混凝土浇灌、养护和施工缝处理,必需符合施工规范要求。4.1.3 混凝土强度试块取样、制作、养护和试验要符合混凝土强度检验评定标准(GBJ10787)要求。4.1.4 设计不许可裂缝结构,严禁出现裂缝,设计许可裂缝结构,其裂缝宽度必需符合设计要求。4.

36、2 基础项目:混凝土应振捣密实;不得有蜂窝、孔洞、露筋、缝隙、夹渣等缺点。第六章 确保安全生产技术组织方法石门景区栈道工程项目施工,我企业将严格根据业主企业和我企业签署施工协议中相关文明施工各项标准及安全标准要求施工,主动维护景区沿线道路清洁卫生。做好施工现场标准化管理。我企业将根据相关要求,实施现场管理标准化,树立企业良好形象。一、安全生产确保项目1、我企业为确保从事危险作业人无后顾之忧,同时减轻作业职员负担,尤其要求从事危险作业人,企业负责为其作业人员保险。认真落实实施“安全第一,预防为主”生产方针和“安全生产,以人为本”标准,严格实施国家相关劳动生产和安全生产相关规程、法规、政策,把安全

37、工作放到第一位,并落实到实处。加强对全部参与施工人员进行“三级”安全教育,学习相关安全生产操作规程,提升大家安全意识,增强安全观念。建立健全多种规章制度,制订多种安全操作规程,警示牌要醒目挂在作业现场处,关键岗位、特殊工序制订专题安全方法,对特殊工种,必需持证上岗,确保万无一失。2、用电安全: (1)一切电器设备、空架线路等安装工作,必需是有证且熟悉电工操作人员进行,任何其它人员一律不得私自安拆。严禁各电路、分电、分器设备等超标用电,以杜绝因为超负荷引发多种安全事故。(2)露天配电箱其箱底离地面应符合规范要求(60CM),装置牢靠,配电箱应有防雨和漏电装置,金属外壳必需接地装置,常常性检验电器

38、设备和线路,尤其是移动性电缆线,经检验无损伤后方可使用,在使用时也应注意保护,电器设备如闸刀、开关、插座、漏电装置等有损坏或失灵必需停止使用,待修整后方可使用。(3)加强用电管理,制订值班制度,天天二十四小时内必需最少有一位持上岗熟练电工在工地值班,随叫随到、预防事故发生,电工操作应按操作规程施工,上岗时必需随带所必需防护用具,严禁带电操作,同时必需普及职员安全用电和触电抢救知识,清除隐患、杜绝事故。3、施工安全及施工现场安全(1)施工人员进入现场,必需戴好安全帽和其它必需防护用具,严禁赤脚、穿拖鞋、高跟鞋进入工地。(2)施工现场和其它有危险地方要设置显著示警标志,设护栏或隔离方法,晚间严禁施

39、工作业。(3)雨天施工注意排水和采取防滑方法。(4)工地设置专门消防管理器材,由专员负责管理,并加强对用火制度管理,以预防火灾发生。凡明火作业,须经相关部门同意后方可实施,对易燃易爆品(如汽油、柴油)应加强管理,使其远离火源。(5)加强现场安全宣传工作。现场设有工程施工管理责任区,悬挂多种安全标志牌,有规范安全生产口号、口号和安全生产专用报栏,现场张贴管理人员安全生产职责,建立安全生产临控一览表。现场有可能发生安全事故地点,要设置安全警告牌,标志和安全防护设施。4、机械安全 (1)多种机械设备操作人员必需持证上岗,按操作规程进行操作,严禁无证操作,且要定机定人操作。辅助作业人员必需安全技术培训

40、后上岗。(2)中、小型机具。砂浆机、砼振捣机器等,整机安装要平衡牢靠,轮轴要有防绣方法,工作场地排水良好,多种传动部分防护要齐全,传动离合器、制动器要灵活可靠,开关、机械操作手把绝缘必需良好,接地保护要安全、可靠,电源上均应安装漏电保护装置,机貌要整齐。5、治安安全:(1)全体工地人员必需严格遵纪遵法,服从当地政府和公安部门领导和管理,遵守当地政府相关政策,帮助落实相关要求。(2)全体工地人员应帮助搞好工地治安工作,做好防火、防盗工作,珍惜国家和集体公共财产。二、施工安全生产总体方法1、由资深安全员担任专职安全责任人,成立安全领导小组,全方面负责施工全过程安全检验、安全部署、安全监督和安全奖惩

41、。2、全体管理人员牢靠树立起“抓安全一刻不忘,管理安全理直气壮”观念,做到施工现场“发觉隐患立即整改,发觉违章立即阻止”,确保项目安全目标达成。3、每个月组织各施工班组进行安全设施大检验,进行总结评选和奖惩。4、全部临边安全设施在解除前,应取得安全部门同意。5、各施工作业面均应设若干灭火器。实施统一管理,在各施工作业面上设消防应急火栓。6、制订有效防火、防盗、防爆方法,在各防火关键部位设防火责任人。7、各班组对各自所使用危险品负责。8、凡要求持证上岗人员,必需持证上岗。9、为确保安全,项目部在施工现场部署足够警示标志,围护设施。10、工地建立安全管理体系。三、确保安全具体要求及技术方法1、严格

42、实施企业等上级机关颁发相关安全生产法规,尤其是在生产区域必需严格遵守安全生产六大纪律,严格实施安全生产规则。2、认真做好安全生产教育,对全部参与施工生产人员,均应进行入场生产安全和消防安全教育,未经教育考评合格不得上岗,同时应结合工程进度及不一样施工工艺,进行针对性安全知识和遵章守纪教育。3、做到无施工方案不施工,有方案没交底不施工,班组上岗前没安全交底不施工。4、严格遵守“十不烧”要求,实施工程多机多监护制度(操作证、动火证、灭火证、监护人)和13级动火界审批手续。5、严格实施现场“四口”、“五临边”防护方法要求。6、现场机电维修人员应常常检验设备触电漏电保护是否完好有效。7、现场用电机具较

43、多,电线不得乱拖、乱拉。材料运输、堆放时,一定要注意保护好电线,预防碰砸电线,造成电线包皮破碎剥落,一经发觉有电线露芯或包皮破损要立即修调。8、电动机械及工具应严格按一机一闸制接线,并设安全漏电开关。9、严禁闲杂人员进入现场。10、小件材料(如扣件、紧固件、拉接螺杆)吊运采取集装箱或料斗,钢筋等细长物件必需两端捆扎牢靠后方能起吊。11、操作使用脚手,在施工范围及高度均应铺设好竹笆和栏杆。12、施工人员不得用抛运方法传送小件材料,杜绝坠落事故发生。13、长钢筋运输过程中要统一指挥,搬运工人动作要一致,预防砸伤事故发生。14、全部施工人员不得饮酒后或带病上岗工作。四、安全管理体系图安全生产管理体系

44、钟祥市第一建筑工程项目部项目经理技术责任人施工员安全员质检员材料员资料员施工队安全生产确保体系项目经理安全员技术责任人施工员材料员施工队长钢管脚手架施工组钢筋加工施工组压钢管桩施工组混凝土施工组电工组五、确保消防安全关键方法1、由项目经理、安全员组成消防安全领导小组,具体负责实施防火安全工作。2、施工现场必需实施动火申报制度。严格实施“十不烧”规章制度,动火必需含有“二证一器一监护”才能进行。3、在施工范围内、仓库、临时设施四面应按要求设置足够灭火器材,并由安全员检验落实到位。4、酸碱泡沫灭火机由专员维修、保养,定时调换药剂,标明换药时间,确保灭火机效能正常。5、施工中易然易爆物(如汽油、油漆、氧气瓶、乙炔瓶等)全部必需按要求设置,妥善保管。6、严禁利用灯泡和明火取暖;严禁使用煤油炉、电炉烧煮。六、施工安全确保方法1、施工准备阶段安全确保方法制订施工安全方法,建立各岗位安全生产责任制和日常安
