检察院供配电毕业设计方案张俊起.doc

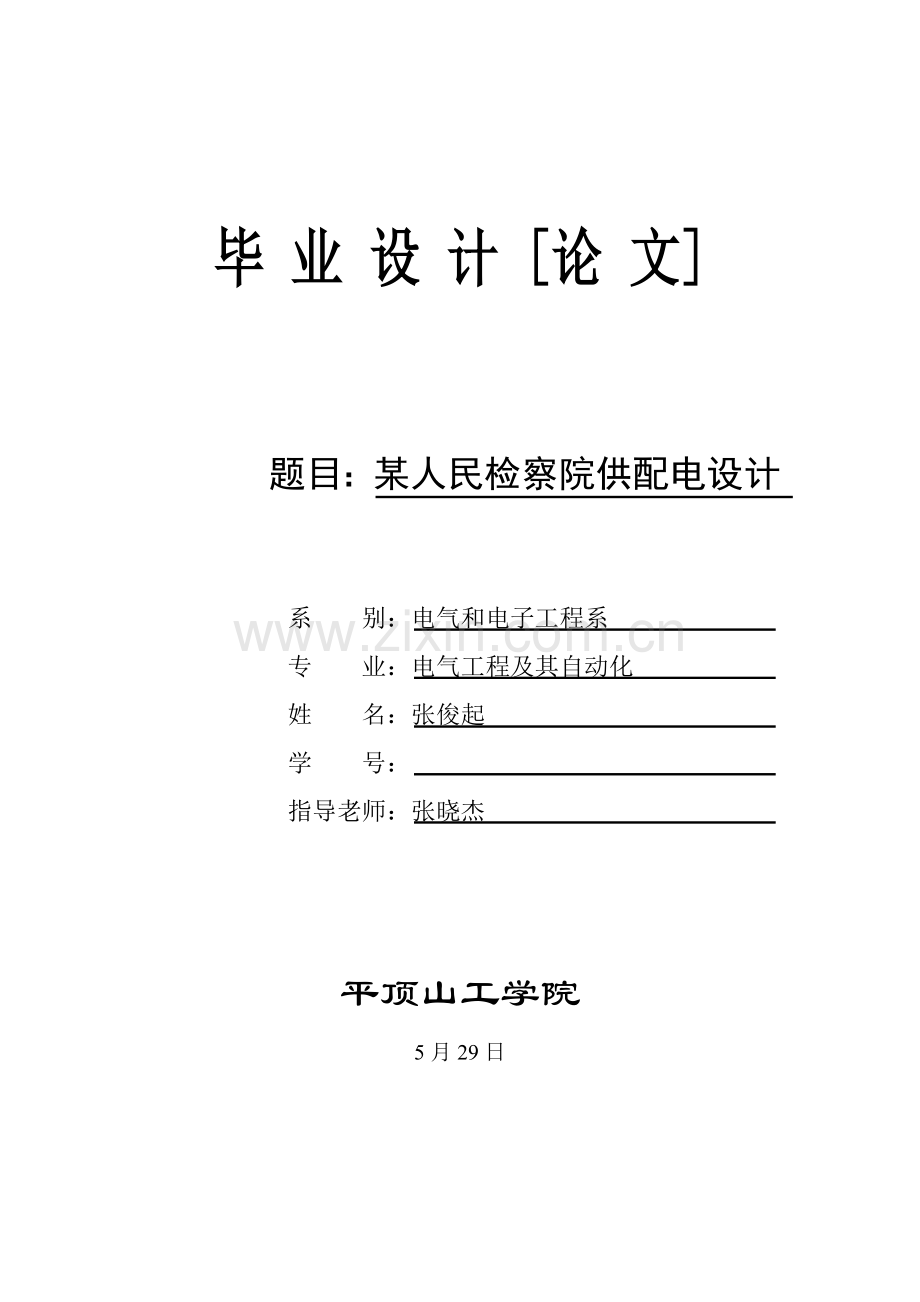

毕 业 设 计 论 文题目：某人民检察院供配电设计系 别：电气和电子工程系专 业：电气工程及其自动化姓 名：张俊起学 号：指导老师：张晓杰平顶山工学院5月29日成绩评定成绩评定说明一、答辩前每个学生全部要将自己毕业设计（论文）在指定时间内交给指导，老师，由指导老师审阅，写出评语并预评分。二、答辩工作结束后，答辩小组应举行专门会议按学校统一评分标准和评分办法，在参考指导老师预评结果基础上，评定每个学生成绩。系对专业答辩小组提出优异和不及格毕业设计（论文），要组织系级答辩,最终确定成绩，并向学生公布。三、各专业学生最终成绩应符合正态分布规律。四、具体评分标准和措施见平顶山工学院毕业设计（论文）工作条例中附录2。五、答辩小组评分包含两部分：（1）学生答辩情况得分和评阅老师评分；（2）指导老师对学生毕业设计（论文）评分毕业设计（论文）成绩评定班级 姓名 学号综合成绩： 分（折合等级 ）答辩小组组长签字 年 月 日答辩小组评定意见一、评语（依据学生答辩情况及其论文质量综合评定）。二、评分（按下表要求评定）评分项目答 辩 小 组 评 分评 阅 教 师 评 分累计（40分）完成任务情 况（5分）毕业设计（论文）质量（5分）表示情况（5分）回复问题情 况（5分）质 量（正确性、条理性、发明性、实用性）（10分）结果技术水平（科学性、系统性）（10分）答辩小组组员签字 年 月 日 毕业答辩说明1、答辩前，答辩小组组员应具体审阅每个答辩学生毕业设计（论文），为答辩做好准备，并依据毕业设计（论文）质量标准给出实际得分。2、严厉认真组织答辩，公平、公正地给出答辩成绩。3、指导老师应参与所指导学生答辩，但在评定其成绩时宜回避。4、答辩中要有专员作好答辩统计。指导老师评定意见一、对毕业设计（论文）学术评语（应具体、正确、实事求是）： 签字： 年 月 日二、对毕业设计（论文）评分按下表要求综合评定。（1）理工科评分表评分项目（分值）工作态度和 纪 律（10分）毕业设计（论文）完成任务情况和水平（工作量和质量）（20分）独 立工作能力（10分）基础理论和基础技能（10分）创 新能 力（10分）合 计（60分）得分（2）文科评分表评分项目（分值）文件阅读和文件综述（10分）外文翻译（10分）论文撰写质量（10分）学习态度（10分）学术水平（20）论证能力和创新（40分） 合 计（100分）得分 指导老师签字： 年 月 日目录摘 要IIABSTRACTIII第一章 绪论11.1课题起源和工程概况11.2 设计目标和意义11.3设计关键完成工作和依据1第二章 供配电设计22.1 建筑物分类22.2 负荷分级及供电要求22.3 变配电系统主结线方法42.4 办公楼供配电网络确实定72.5负荷计算92.6无功功率赔偿122.7变压器选择132.8 EPS应急电源选择142.9 低压配电系统接地型式确实定152.10 变压器高低压侧短路电流计算162.11高低压侧电气设备选型192.12电力变压器继电保护242.13 高低压侧电气设备校验272.14高低压供配电系统图（见附图6、7）29第三章 防雷系统303.1防雷303.2 防雷平面部署图（见附图13）33第四章 智能配电系统设计344.1智能配电系统原理344.2本设计智能配电系统方案36结论38致谢39参考文件40附图40摘 要在大家生活水平日益提升今天，对生活追求也有个了更高要求，在加受骗今电器设备大量应用，大家对和自己相关住宅，办公场所等提出了更高要求，期望有个舒适，安全，绿色环境，所以对电设计也提出了更高要求，本工程为某人民检察院九层综合办公楼，建筑高度为49.4m，属二类高层建筑，底层地下部分为车库、配电室及其它动力机组室，二到八层地上部分为综合办公楼，九层为多功效厅。总建筑面积7200m2，泵房及冷冻机房设在底层。本论文对某人民检察院办公楼供配电系统进行了设计，叙述了智能建筑供配电设计目标、意义、设计任务和设计依据，并依据国家相关规范，对系统供配电网络结构选择、负荷计算、短路电流计算、电力变压器继电保护、防雷系统、和电气设备选择及校验等内容进行了合理设计。设计中还兼顾了供配电可靠性、经济性等原因。最终本文叙述了变配电所计算机监控系统关键意义、关键功效、网络结构、组网形式、和网络仪表及其配置情况等。为适应供配电系统管理需要，本文采取了ESD3000变配电所计算机监控系统，文中依据实际工程设备监控要求，做出对应配置方案。关键词：供配电系统、负荷、短路电流、继电保护、防雷、变电所、监控AbstractIn peoples living standards increasing today, the pursuit of life there is also a higher demand, coupled with todays electrical equipment in the large number of applications, people and their associated housing, office space, such as a higher demand that There is a comfortable, safe and green environment, therefore, the design of a higher demand. This works for a comprehensive 9-storey office building Peoples Procurator, the building height of 49.4 m, a second class high-rise building, the bottom part of the underground garage, power distribution rooms and other crew room, the floor to the eighth floor of the building for integrated , For the 9-storey multi-function hall. A total construction area of 7200 m2, pumping stations and chilled room in the bottom.The present paper has carried on the design of the office building of some Peoples Procurator for the electrical power distribution system，introduces the intelligent building for the power distribution goal，the significance，the design duty and the design basis，and based on the national correlation standard，to the system load computation， the short-circuit current computation，the power transformer relay protection，the anti-radar system，as well as contents and so on electrical equipment shaping and verification has carried on the reasonable solution. In the design also gave dual attention to has supplied factors and so on power distribution reliability, efficiency. In the end，the paper introduces the significance, main performance, network form，network structure and instruments，an its configuration of computer monitoring system for transforming and distribution stations. A system of ESD3000 substation computer supervision and control is developed to meet the need of power transforming and distribution system management. The relevant configuration is made on the actual project equipments supervision and control requirement.Key words : For electrical power distribution system，burden，short-cut circuit current，relay protection，anti-radar ，substation，supervision and control第一章 绪论1.1课题起源和工程概况伴随社会进步和改革开放不停深入，中国建筑工业突飞猛进。绿色建筑、智能建筑兴起，标志着现代建筑朝多元化方向发展,向新高度推进。改革开放以来，伴随综合国力增强，人民生活质量有了很大提升，建筑行业也得到很大改善,这就给建筑电气设计带来了新机遇和挑战。本工程为某人民检察院九层综合办公楼，建筑高度为49.4m，属二类高层建筑，底层地下部分为车库、配电室及其它动力机组室，二到八层地上部分为综合办公楼，九层为多功效厅。总建筑面积7200m2，泵房及冷冻机房设在底层。1.2 设计目标和意义经过设计，可愈加好熟悉相关高层建筑国家相关规范、标准和要求；熟悉高层建筑电气设计内容；树立科学技术和工程经济相统一辨证见解；培养综合应用所学理论知识分析处理工程实际问题能力；了解建筑电气特点；掌握建筑电气设计计算方法和步骤；并在进行工程计算、工程制图、文字处理等方面得到初步训练；为以后从事高层建筑电气工程设计、运行及管理工作打下必需基础。1.3设计关键完成工作和依据1.关键工作：水泵房、冷冻机房、电梯机房配电系统，各层照明和动力配电系统，防雷接地设计及智能配电监控系统设计，其中供配电设计作为本设计关键内容。2.依据：本工程依据相关规范要求和各专业提出用电要求及甲方提出设计要求，进行电气设计。第二章 供配电设计2.1 建筑物分类2.1.1按建筑物基础功效分类按建筑物基础功效分为民用建筑和工业建筑。民用建筑包含：住宅建筑、商业建筑（商业网点、商场）、办公建筑、宾馆建筑、学校建筑（图书馆、教学楼、办公楼、宿舍等）、医院建筑、体育场馆、展览馆、影剧院等。工业建筑包含：车间、厂房等。依据1.1中所述，本工程为综合办公楼故属于民用建筑。2.1.2按建筑物高度分类高层建筑（一类高层、二类高层）、非高层建筑。一类高层建筑包含：高级住宅、19层及其以上一般住宅、高度24m及其以上医院、高级旅馆、高度大于50m商业楼或每层面积超出1000 m2商业楼、单层面积超出1500m2或高度超出50m商住楼、藏书超出100万册图书馆。二类高层建筑包含：不属于一类高层高层民用建筑。依据1.1中所述，本工程建筑高度为49.4m，属于二类高层建筑。 2.2 负荷分级及供电要求2.2.1负荷分级电力负荷依据供电可靠性及中止供电在政治、经济上所造成损失或影响程度，分为一级负荷、二级负荷及三级负荷。1、一级负荷(1)中止供电将造成人身伤亡者。(2)中止供电将造成重大政治影响者。(3)中止供电将造成重大经济损失者。(4)中止供电将造成公共场所秩序严重混乱者。对于一些特等建筑，如关键交通枢纽、关键通信枢纽、国宾馆、国家级及负担重大国事活动会堂、国家级大型体育中心，和常常见于关键国际活动大量人员集中公共场所等一级负荷，为尤其关键负荷。中止供电将影响实时处理计算机及计算机网络正常工作或中止供电后将发生爆炸、火灾和严重中毒一级负荷亦为尤其关键负荷。2、二级负荷(1)中止供电将造成较大政治影响者。(2)中止供电将造成较大经济损失者。(3)中止供电将造成公共场所秩序混乱者。3、三级负荷：不属于一级和二级电力负荷。民用建筑中常见关键电力负荷可参考中国行业标准民用建筑设计规范 JGJ/T 1692。 本工程消防控制中心、火灾自动报警、事故照明、疏散指示灯等消防用电及一层泵房消防泵、喷淋泵、污水泵属一级负荷，同时也为尤其关键负荷。在市电停电是由EPS供电，客梯、生活水泵等为二级负荷，通常照明、空调、厨房设备等其它电力负荷为三级负荷。2.2.2各级负荷对供电电源要求一级负荷对电源供电要求：1.一级负荷中一般一级负荷应由两个电源供电，且当其中一个电源发生故障时，另一个电源不应同时受到损坏。2.一级负荷中尤其关键负荷，除上述两个电源外，还必需增设备用电源。为确保对尤其关键负荷供电，严禁将其它负荷接入应急供电系统。（1）常见应急电源可有下列多个：a.独立于正常电源发电机组。b.供电网络中有效地独立于正常电源专门馈电线路c.蓄电池。（2）依据许可中止供电时间可分别选择下列应急电源：a.静态交流不间断电源装置适适用于许可中止供电时间为毫秒级供电。b.带有自动投入装置独立于正常电源专门馈电线路，适适用于许可中止时间为1.5s以上供电。c.快速自动起动EPS应急电源组，适适用于许可中止供电时间为15s以上供电。二级负荷对电源供电要求：对于二级负荷通常应由两回线路供电，当电源来自于同一区域变电站不一样变压器时，即可认为满足要求。三级负荷对电源要求：无特殊要求，通常单电源供电即可。2.3 变配电系统主结线方法2.3.1主结线定义和基础要求主结线是指由多种开关电器、母线、电力电缆或导线、移相电容器、避雷器等电气设备依一定次序相连接接收和分配电能电路。对主结线基础要求是：1、安全性必需在任何可能运行方法及检修状态下运行人员即设备安全。2、可靠性断路器检修时，不宜影响对系统供电。断路器或引线检修及引线故障时，尽可能降低停远回路和停长时间，并确保对一级负荷及全部及大部分二级负荷供电。3、灵活性主结线应满足在调度、检修及扩建时灵活性。（1）调度时，应能够灵活地投入和切除变压器和线路，调配电源和负荷满足系统在事故运行方法，检修运行方法及特殊运行方法下系调度要求。（2）检修时，能够方便地停运断路器，母线及其继电保护设备进行安检修而不致影响电力网和对用户供电。（3）扩建时，能够轻易地从早期接线过渡到最终接线，而且对一次和二次部分改建工作量最少。4、经济性：主结线在满足可靠性，灵活性要求前提下做到经济合理。（1）投资省A、主结线要求简单，以节省断路器、隔离开关、电流互感器和电压互感器、避雷器等一次设备。B、要使继电保护和二次回路不过于复杂，以节省二次设备和控制电缆。C、要能限制短路电流，方便选择价廉电器设备和轻型电器。D、如能满足系统安全运行及继电保护要求，110KV及以下终端和分支变电所可用简单接线方法。（2）占地面积小，主结线设计要为配电装置发明条件，尽可能使占地面积降低。（3）电能损失小，经济合理地选择多种电气，降低电能损失。（4）含有未来发展和扩建可能性。2.3.2主结线分类及选型主结线：可分为有母线结线和无母线结线两大类。有母线结线又可分为单母线结线和双母线结线；无母线结线可分为单元式结线、桥式结线和多角式结线。中低压供配电系统中关键采取单母线结线、单元式结线和桥式结线。母线：实质上是主结线电路中接收和分配电能一个电气结点，形式上它将一个电气联接点延伸成了一条线，方便于多个进线回路联接。在中低压供配电系统中通常采取矩形截面铜排作为母线。单母线结线：是有母线主结线一个。是中、低压供配电系统中最常见一个主结线形式。它分为单母线不分段结线，单母线分段结线，单母线带旁路结线等,其中单母线不分段结线，单母线分段结线最为常见。1、单母线不分段结线单母线不分段结线 含有简单清楚，设备小，投资小，运行操作方便，且有利于扩建等优点，但可靠性和灵活性较差，当母线或母线隔离开关故障或检修时，必需断开它所接电源；和之相接全部电力装置，在整个检修期间均需停止工作。另外在出线断路器检修期间，必需停止该回路工作。所以，这种接线只适适用于6220KV系统中只有一台发电机或一台主变压器，且出线回路又不多中、小型发电厂和变电所，它不能满足、类用户要求，但若采取成套配电装置，因为可靠性高，也可用于较关键用户供电。2、单母线分段结线单母线分段接线含有简单清楚，设备较少，投资较小，运行操作方便，且有利于扩建等优点，并可提升供电可靠性和灵活性。对关键用户能够从不一样段引出两回馈电线路。由两个电源供电。当一段母线发生故障，分段断路器自动将故障段隔离，确保正常段母线不间断供电，不致使关键用户停电，两段母线同时故障可能甚小，能够不予考虑。分段数目，取决于电源数量和容量。段数分得越多，故障时停电范围越小，但使用断路器数量也越多，且配电装配和运行也越复杂，通常以23段为宜，这种接线广泛用于中、小容量发电厂610KV接线和6220KV变电所中。单元式结线：单元式结线用于只有一回路进线和一回路出线场所；只有一个运行方法。桥式结线：桥式结线用于有n回路进线和n回路出线情况，通常式二进二出。桥式结线实际是单母线结线中进出线回路相同，且取消了进线或出线断路器时特殊情况。依据以上所诉本工程属于双电源进线多回路出线供电形式，故应选择单母线形式主结线。2.3.3办公楼主结线确实定由上可知，不一样主结线有不一样特点，不一样可靠性，为本建筑选一个适宜主结线是很关键，下面首先比较比较常见两种主结线。表2-1 单母线不分段结线和单母线分段结线比较单母线不分段单母线分段占地面积占地面积较大占地面积较小些优点接线简单、清楚、设备小、操作方便、便于扩建、投资较小接线简单、操作方便、便于扩建供电可靠性，灵活性很好缺点供电可靠性，灵活性较差，不能满足、类用户需要投资较大些适用范围用于6220KV系统中只有一台发电机或一台主变，且出线不多中、小型变电所适适用于610KV电压等级引出线在6回以上中、小型变电所中依据以上主结线比较和电力系统发展、用户需求等几方面考虑，从近期及远景发展计划，确定本办公楼主结线方法选择为单母线分段结线。采取两路市网供电，正常情况下全部用电设备均采取市网供电，当市网停电后不关键三级负荷（如一般照明、厨房设备、空调等）停电，关键一、二级负荷（消防控制中心、火灾自动报警、事故照明、疏散指示灯等消防用电及一层泵房消防泵、喷淋泵、污水泵）切换至EPS应急段线路继续供电。2.3.4本工程主结线详见主结线图（附图4）2.4 办公楼供配电网络确实定2.4.1供配电网络定义供配电网络是指由电源端（变配电站）向负荷端（电能用户或用电设备）输送电能时采取网络形式。供配电网络由电力线路将变、配电站和各电能用户或用电设备连接起来。2.4.2供配电网络分类 关键类别有放射式、树干式和环式和由上述三种形式派生出来其它形式。1.放射式网络结构 （1）单回路放射式 由电源端采取一对一方法直接向用户供电，每条线路只向一个用户点供电。供电可靠性较高，适适用于中压和低压系统。（2）双回路放射式 每个用户均由两回放射式回路供电。可向一、二级负荷供电。此种网络在中压和低压系统中均常见。（3）带公共备用线放射式 任何一条配电线路发生故障或停电检修时，全部能够切换至公共备用线上，以确保继续供电提升可靠性。此种网络通常在中压系统中应用。2.树干式网络结构（1）单回路树干式 它是电源端向负荷端配出干线，在干线沿线引出数条分支向用户供电。可靠性比较低，所以只能向三级负荷供电。（2）双回路树干式 每个用户全部由两条树干同时供电。这种结构适适用于中、低压系统。3.环式网络结构 通常见于中压系统或高压系统，尤其在城市供配电网络中得到广泛应用（1）单环式网络结构 电源可为两个或一个。网络结构清楚，可靠性也较高，网络中任何一段线路检修时均不会造成用户停电，可向一、二级负荷供电。（2）双环式网络结构 每个用户全部能够从任意一个环网中取得电源，可靠很高，当然一次投资也对应增高。三种网路结构见下图：图2-12.4.3多种网络结构供电可靠性及适用对象中压系统 常见网络结构形式有环式结构、放射式结构和树干式结构。低压系统 常见网络结构有放射式结构和树干式结构。2.4.4本工程配电系统网络方案技术、经济分析供配电设计方案不仅应满足安全可靠提供电能要求，还应努力争取经济合理，即投资少，运行费用低。依据经济性和运行稳定性分析，本设计采取放射式和树干式相结合供电网路。从变压器出来低压配电系统采取放射式，全部关键出线全部从母线引出。对于泵房、消防控制中心，计算机中心，采取双回路放射式供电。对于中央空调、电梯等动力系统采取单回路放射式供电。对于应急照明采取双回路树干式。对于一般照明，采取单回路树干式。 2.4.5供配电网络结构详见配电干线图（附图5）2.5负荷计算2.5.1负荷计算及负荷计算目标计算负荷，作为按发烧条件选择配电变压器、导体及电器依据，并用来计算电压损失和功率损耗。在工程上为方便计，也作为电能消耗量及无功功率赔偿计算依据。2.5.2负荷计算方法1、需要系数法：用设备功率乘以需要系数，直接求出计算负荷。这种方法比较简便，应用广泛，尤其适适用于配变电所负荷计算。2、利用系数法：采取利用系数求出最大负荷班平均负荷，再考虑设备台属和功率差异影响，乘以和有效台数相关最大系数出计算负荷。这种方法理论依据是概率论和数理统计，所以计算结果比较靠近实际，但因利用系数实测和统计较困难，在民用建筑电气设计中通常不用。3、二项式法：在设备组容量之和基础上，考虑若干容量最大设备影响，采取经验系数进行加权求和法计算负荷。4、单位面积功率法、单位指标法。2.5.3负荷计算方法选择1.在方案设计阶段可采取单位指标法；在初步设计及施工图设计阶段，宜采取需要系数法。2.对于住宅，在设计各个阶段均可采取单位指标法。3.用电设备台数较多，各台设备容量相差不悬殊时，宜采取需要系数法，通常见于干线，配变电所负荷计算。4.用电设备台数较少，各台设备容量相差悬殊时宜采取二项式法，通常见于支干线和配电屏(箱)负荷计算。本建筑为方案设计，用电设备较多，而且用于配电室负荷计算，故采取需要系数法计算负荷。2.5.4需要系数法1、单组设备计算负荷Pc=KdPNiSc=Qc= PctgIC=Sc/Ur 式中PN总设备功率，单位为kWKd需要系数Pc计算有功功率，单位为kWQc计算无功功率，单位为kvarSc计算视在功率，单位为kVAtg电气设备功率因数角正切值Ur电气设备额定电压，单位为kVIC计算电流，单位为A。2、多组设备计算负荷Pc=KPKdPNiQc=KqPctgSc=IC=Sc/Ur 式中 KP有功功率同时系数，取0.80.9Kq无功功率同时系数，取0.930.972.5.5办公楼负荷计算用需要系数法进行负荷计算，具体计算过程以下所表示：以2号设备组（泵房）为例，其它设备组计算过程类同。Pc=KdPNi=0.7（14+22+37+10.5）=58.45Qc= Pctg=58.450.57=33.3165Sc=77.278IC=Sc/Ur=67.278/（380）=146办公楼负荷统计、分组、计算结果以下表所表示： 表2-2 负荷统计及计算表负荷统计表设备组别设备名称PN需要系数kdcostgPc/kwQc/kvarSc/KVAIc/A编号 客梯机房 客梯170.910.71.0230.9431.644.1741客梯17泵房生活泵140.70.870.5758.4533.377.31462消防泵22喷林泵37污水泵10.5冷冻机房冷冻水泵950.680.80.7599.374.5124.12773冷冻机22新风机10冷却塔191段干线二层照明等600.80.780.8192149.8246.23744四层照明等60六层照明等60八层照明等602段干线三层照明等600.80.780.8160128205.13125五层照明等60七层照明等60九层照明等20消控中心13.610.760.8613.611.717.9276计算机机房2510.80.752518.831.3487车库照明等50.80.780.843.25.18 8应急照明80.80.780.86.45.1 812 9值班室9.410.80.759.412.5 11.718 10配电室6.910.760.866.98.0 9.114 11总计771.4680.8528.9 861.51310 有功同时系数0.9无功同时系数0.95总计算负荷612.8 502.5 792.41204 依据以上负荷统计表，暂定采取两台400KVA干式变压器相互热备用供电方法，1#变压器所带负载为3、5、8、9.正常情况下所带负载有功功率为316.4KW。其它负载由2#变压器供电，正常情况下所带负载有功功率为305.4KW。2.6无功功率赔偿2.6.1功率因数低对供配电系统影响在工民用电设备中，有大量设备工作需要经过向系统吸收感性无功功率来建立交变磁场，这使系统输送电能容量中无功率成份增加，功率因数降低，对系统会造成以下影响：1.使变配电设备容量增加；2.使供配电系统损耗增加；3.使电压损失增加；4.使发电机效率降低。2.6.2提升功率因数方法要使供配电系统功率因数提升，通常从两个方面采取方法：1提升用电设备自然功率因数，自然功率因数是指不采取任何赔偿装置式功率因数。这种方法只能经过选择功率因数高电气设备来做到，但不能达成完全赔偿。2采取人工赔偿方法使总功率因数得以提升，有两种方法，一是采取同时电动机替换异步电动机工作，因为投资和损耗较大，又不便于维护、检修，供配电系统中极少采取；二是采取并联电容器赔偿。采取并联电容器赔偿是现在供配电系统中普遍采取一个赔偿方法，也叫移相电容器静止无功赔偿。它含有有功损耗小、运行维护方便、赔偿容量增减方便、部分电容器损坏不影响整体使用等特点，但不能实现无级调整。2.6.3变压器低压侧无功功率赔偿计算在变压器低压侧母线上集中赔偿，本设计变压器低压侧赔偿后目标值cos 取值为0.95，这么赔偿后变压器高压侧功率因数满足0.9要求。赔偿前1#变压器、2#变压器低压侧平均功率因数为：cosT1 =0.73316.4/=0.76cosT2 =0.73305.4/=0.75其中为有功负荷系数，取值为0.7-0.75，为无功负荷系数，取值为0.76-0.82。由cosT1=0.76， 得 tgT10.86。由cosT2=0.75，得 tgT20.88。赔偿后变压器低压侧无功率因数要达成：cos0.95tg0.33无功赔偿量：Qcc T1= Pc T1 (tgT1- tg)= 316.4 x ( 0.860.33)=167.69 kvarQcc T2= Pc T2 (tgT2- tg)= 305.4 x ( 0.880.33)=167.97 kvar考虑到三相均衡分配，每对应装设电容器容量56 kvar，本设计中因为低压侧采取是BWL1-Z智能型低压成套配电装置，故电容器采取其配套BSMJ0.4-15型电容器12个，实现每步15kva共12步动态赔偿，每相4个，此时并联电容器实际值为12 x 15 = 180 kvar，赔偿后实际平均功率因数计算为：cosT1=0.98、cosT2=0.97 满足要求。所以，赔偿后QcT1=245.8-180=65.8kvar QcT2=249.4-180=69.4kvar Sc T1= 323kVASc T2= 313kVA依据赔偿后计算视在功率可对变压器进行选择，可见选择变压器容量为400kVA合理，详见下一节。2.7变压器选择2.7.1确定变压器型号安装在高层建筑、地下等其它安全防火要求较高场所变压器，需要使用无油型设备干式变压器。本设计采取环氧树脂浇注式干式变压器。2.7.2确定变压器容量依据无功赔偿后视在功率确定变压器容量为400kVA，采取两台10kV级SCB9型环氧树脂浇注式干式变压器SCB9-400/10/0.4参数：额定容量：400KVA额定电压：一次侧10.5 kV 二次侧0.4kV绕组连接组别：Dyn11空载损耗：Po = 1KW 负载损耗：Pk = 4.3KW阻抗电压： Uk% = 4 空载电流： Io% = 1.4变压器负荷功率为T1=Sc/Srt=323/400=81%，T2=Sc/Srt=313/400=78%，介于75%-85%之间，满足变压器经济运行要求。2.8 EPS应急电源选择2.8.1EPS应急电源负载计算事故照明计算负荷：8kW总消防控制中心计算负荷：13.6 kW泵房（生活水泵、消防水泵、喷淋水泵、污水泵）设备计算负荷: 83.5 kW计算机中心计算负荷：25 kW总计：130.1kW所以，EPS应急电源负载为130 kW。2.8.2选型本设计选择EPS应急电源为一台上海胜武电气企业生产Y-SYJD系列EPS三相动力型应急电源Y-SYJD-250，连续放电时间为180分钟。产品概述：a、产品用途：为消防设施、一级负荷或很关键负荷及其它需要应急供电负荷，如：电梯、水泵、风机、喷淋泵、防火卷帘门、应急照明、事故照明、标志灯等多种380V、220V用电电器和设备。b、规格范围：2.2-900KVA。c、具体规格有：2.2、3、4、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、132、160、200、250、315、400、500、630、710、900KVA等。d、安装形式：落地式（标准配电柜）e、备用时间：90分钟。亦可依据用户要求配置备用时间。Y-SYJD系列EPS产品关键技术参数以下： 型 号 Y-SYJD-250输 电 压 380V20% 相 数 三相四线+PE入 频 率 50HZ5%输 容
