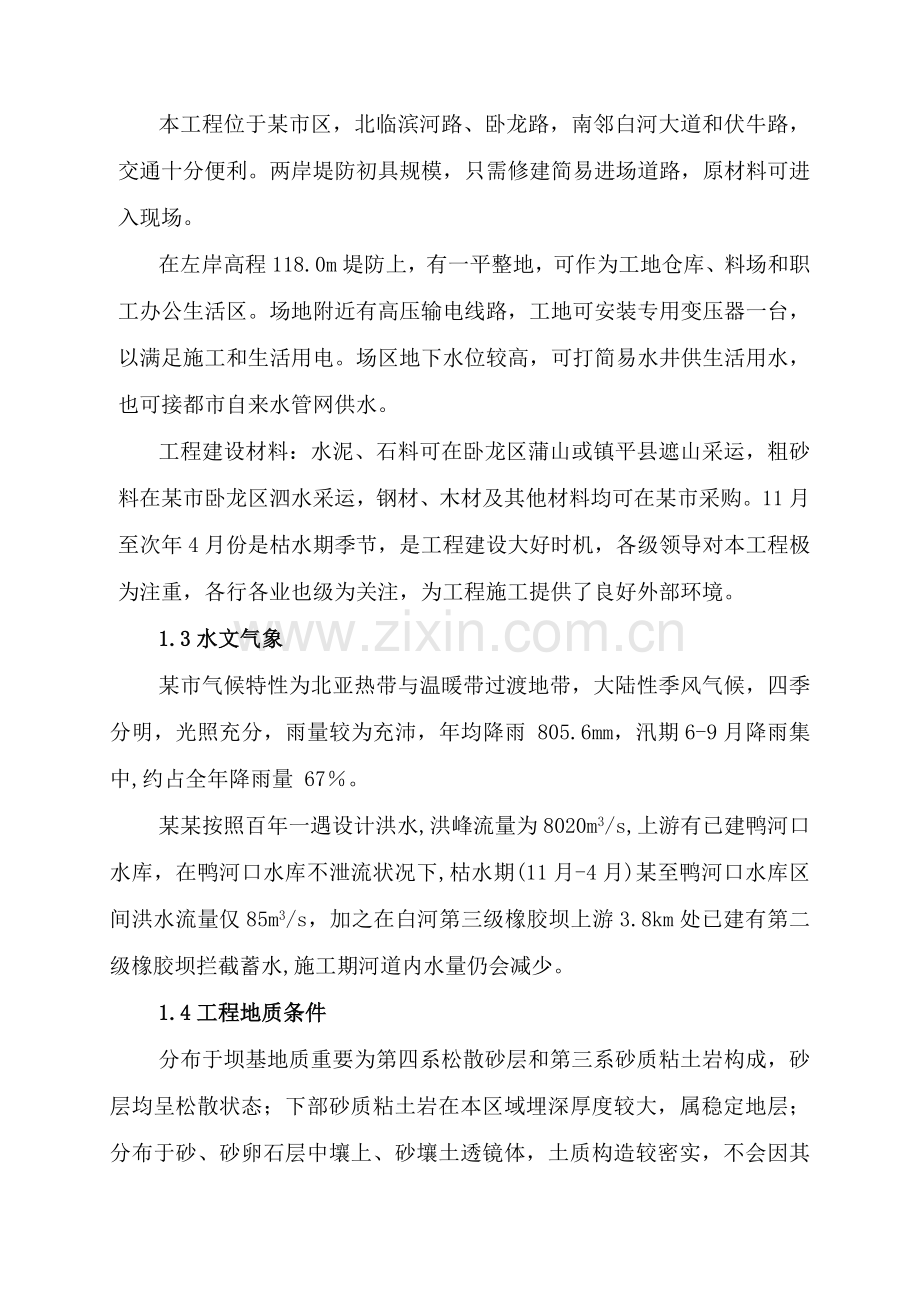

橡胶坝施工组织设计1.工程概况1.1工程概况某某第三级橡胶坝复建工程位于某市中心城区卧龙大桥下游130米白河河道上，是某某游览区主体工程。第三级橡胶坝复建工程为III等，建筑物级别为三级，设计洪水位为一遇设计，洪峰流量为5090m3/s,相应水位为119.66m(黄海高程系,下同);1O0年一遇校核，洪峰流量为8020 m3/s,相应水位为120.81m。橡胶坝施工期按冬春枯水期5年一遇洪水，流量为85m3/s。第三级橡胶坝复建工程重要涉及：右侧两段75m橡胶坝和左侧三段87m橡胶坝，上下游消能防冲工程和两岸翼墙护坡工程以及左岸控制室和管理工程等。橡胶坝段全长493.7m，以中坝段两侧导流墙把橡胶坝分为右侧2个坝段，中间1个坝段和左侧3个坝段，右侧坝段为2个75m橡胶坝段和0.5m宽中墩，左侧坝段为3个87m橡胶坝段和2个0.5m宽中墩，左右侧橡胶坝高均为2.0m，中间长80m坝段和两侧导流墙工程为原建工程，本次只作加固解决。控制室及新建管理工程座于左岸高程118.0m平台上。左右岸上下游护底护岸总长400m，安装工程涉及坝袋及机电设备安装等。该工程工程量为:土砂方14.24万立米,混凝土和钢筋混凝土1.20万立米,砌体0.44万方米.需水泥4204.48吨,钢筋132.86吨,木材14.77立米,总工日6.57万个。1.2施工条件本工程位于某市区，北临滨河路、卧龙路，南邻白河大道和伏牛路，交通十分便利。两岸堤防初具规模，只需修建简易进场道路，原材料可进入现场。在左岸高程118.0m堤防上，有一平整地，可作为工地仓库、料场和职工办公生活区。场地附近有高压输电线路，工地可安装专用变压器一台，以满足施工和生活用电。场区地下水位较高，可打简易水井供生活用水，也可接都市自来水管网供水。工程建设材料：水泥、石料可在卧龙区蒲山或镇平县遮山采运，粗砂料在某市卧龙区泗水采运，钢材、木材及其他材料均可在某市采购。11月至次年4月份是枯水期季节，是工程建设大好时机，各级领导对本工程极为注重，各行各业也级为关注，为工程施工提供了良好外部环境。1.3水文气象某市气候特性为北亚热带与温暖带过渡地带，大陆性季风气候，四季分明，光照充分，雨量较为充沛，年均降雨 805.6mm，汛期6-9月降雨集中,约占全年降雨量 67。某某按照百年一遇设计洪水,洪峰流量为8020m3/s,上游有已建鸭河口水库，在鸭河口水库不泄流状况下,枯水期(11月-4月)某至鸭河口水库区间洪水流量仅85m3/s，加之在白河第三级橡胶坝上游3.8km处已建有第二级橡胶坝拦截蓄水,施工期河道内水量仍会减少。1.4工程地质条件分布于坝基地质重要为第四系松散砂层和第三系砂质粘土岩构成，砂层均呈松散状态；下部砂质粘土岩在本区域埋深厚度较大，属稳定地层；分布于砂、砂卵石层中壤上、砂壤土透镜体，土质构造较密实，不会因其而减少地基承载力。该坝基水文地质条件简介：地下水重要赋存于松散层中孔隙潜水，其重要接受河水补给，排泄下游，地下水位与河水水位联系密切，水量丰富。1.5合同项目范畴1.5.1承包人承包工程项目和工作内容(1)永久工程项目橡胶坝工程:全长420米(涉及分跨隔墩)，共分5段，其右侧为长275m橡胶坝段，左侧为长387m橡胶坝段，左岸控制室一座，管理房一处。橡胶坝底板顺水流向长度6.5m，厚度为0.65m，钢筋砼构造，坝上游设钢筋砼防渗铺盖，顺水流向长度为18.26m，其中前段长9m厚0.2m，后段长9.26m厚0.25m，并在防渗铺盖前设抛石防冲槽和浆砌石齿墙一道，防冲槽深1.5m，宽4.8m，防冲墙深2.0m，顶宽0.4m。坝下游设混凝土消力池长度12.04m，砌石海漫末端深4m直径0.8m水泥土搅拌桩一排，后边设防冲槽，槽深2m，底宽0.5m，上口宽10.5m。橡胶坝顺水流向各段总长度为72.3m。左右岸上下游翼墙与护坡工程：翼墙壁为混凝土重力式和浆砌石重力式，护坡为C15砼予制块，基本为浆砌石和抛石。控制室分别布置在左右两岸，其中左岸控制室控制左侧长387m橡胶坝段，为新建工程，采用钢筋砼圆筒形构造，内径6m，壁厚0.5m，分上、下两层，下层为设备层，上层为配电层。机电设备及金属构造设备重要为水泵、电机、真空泵、配电屏以及供排水钢管等。(2)暂时设施工程项目橡胶坝主体工程南北两侧上、下游需做导流围堰，运用维修加固后中间主河槽长80m橡胶坝段导流。主体工程竣工后，拆除上、下游围堰，河床整平。现场施工暂时设施涉及场内施工供电、供水、供风、施工防洪、排水、砂石料系统、混凝土拌合系统及其她附属工作和暂时生活设施等。1.5.2发包人承担工程项目和工作内容发包人提供工程重要设备即橡胶坝袋采购，并按合同规定运至施工现场。2.施工组织机构某市第三级橡胶坝复建工程工期短，工程量大，且是某市领导和某人民极为关注工程项目，为保质保量准时完毕此工程，我局将按项目法组织施工，并按照精干高效原则成立“河南省水利第一工程局某市第三级橡胶坝复建工程项目经理部”，详细组织整个工程施工和管理，组织机构框图如下：工程局项目经理部项目经理项目生产副经理项目行政副经理总工程师办公室财务部安全保卫部物资设备部工程技术部质量检查部工地实验室开挖工区砼工区安装工区水电工区3.施工总平面布置及阐明3.1施工总平面布置阐明3.1.1施工交通场外交通运用某市城区滨河路、卧龙路、白河大道及卧龙大桥等进入施工场区。场内施工道路沿坝轴线方向分别于上下游各修筑一条贯通新施工坝段施工道路，路面宽7m，场内施工道路与场外道路相通连。3.1.2施工用电和施工照明场内供电自业主提供右岸变压器引出架设线路，线路分两路架设，一路沿右坝段预制厂、加工场、搅拌场等沿线架设，一路沿下游施工道路通长架设，并沿左坝段搅拌场、加工场等沿线架设。另配84KW发电机2台，作为备用电源，防止施工期间发生电网及其她停电事故。施工道路沿线架设照明线路，施工作业区和生活区布置照明设备，每隔50m设一250W高压钠灯，进出场区及施工区布置HJG1351500W卤化物投影灯照明。3.1.3施工供排水施工用水运用导流坝段白河水，分别在左右坝段上游围堰内侧设一10t水罐，用水泵抽围堰外白河水至水罐内，然后用50钢管连接到各个加工场、搅拌场等作业区，作为生产、消防用水。沿上下游围堰内侧挖排水沟，并设集水池，渗水及雨水汇入集水池，用水泵抽排至白河内。为防止雨水进入基坑和生产区，影响工程正常施工，在基坑边沿和生产区四周合理布设排水沟，解决施工区雨季排水。3.1.4施工通讯分别在左岸和右岸各安装程控电话一部，另配手机两部用于本工程，保证随时接受业主和监理工程师批示和对外通讯，在施工现场配无线对讲机6部，进行施工现场指挥调度。3.1.5生活及办公区生活和办公区在业主协调下运用左右岸既有房屋作为生活、办公及仓库用房。3.1.6生产区生产区布置在坝上下游辽阔滩地上，上游滩地平整压实后布置钢筋加工厂、木工厂、砂石料厂及砼搅拌站等，下游滩地平整压实后布置块石堆料场和弃料场。小型预制厂布置在左岸和右岸滩地上，左岸生活区房屋前作为停车场，右岸停车场布置在靠小型预制厂处。油库设在右岸停车场角落处。左右坝段两个砼搅拌站分别布置一套砼配料系统和两台0.75m3强制式搅拌机。上述详细布置见施工总平面布置图3.2施工总平面布置图（见附图）4.施工总进度筹划及控制性工期阐明依照招标文献规定，结合工程实际状况，本工程筹划于12月16日开工，3月31日竣工，总工期105日历天。控制性进度为主体钢筋砼工程筹划于2月28日前完毕，详细如下：项 目开工日期竣工日期施工围堰填筑12月21日12月31日水泥土搅拌桩及基坑开挖12月21日1月20日坝基砼浇筑1月5日2月25日上游防渗铺盖1月11日2月28日下游消力池1月21日2月22日下游海漫及上下游防冲槽2月6日3月15日控制室施工12月26日2月15日上下游翼墙及护坡2月16日3月25日金属构造和机电设备安装12月26日3月31日围堰拆除3月16日3月25日详细施工进度安排见施工进度筹划表(横道图和网络图)。5.施工导流及基坑排水依照招标文献及关于资料，第三级橡胶坝复建工程坝基地质，重要为第四系松散砂层，地下水重要储存于松散层中孔隙潜水，接受河水补给，地下水位与河水密切联系，水量丰富，尽管复建工程施工期在枯水期，河道水流量仍有85m3/s,为保证工程施工质量，施工导流及施工期间基坑排水依然是工程施工重要环节。5.1施工导流依照招标文献及施工现场实际状况，复建工程指挥部已对中间主河槽长80m坝段检修加固。主体工程施工期间，在左右施工坝段上下游修筑暂时挡水围堰，使河道内水流从中间已加固坝段通过导流，过流量按枯水期五年一遇，流量为85m3/s，相应水位为115.70m。5.2暂时施工围堰工程依照招标图纸，橡胶坝主体工程暂时施工围堰,布置在中间主河槽橡胶坝南北两侧，分别由上下游暂时施工围堰构成，结合橡胶坝水毁工程拆除施工围堰设计布置，对其进行加固解决做为主体工程暂时施工围堰，左右坝段可同步施工。围堰设计原则为枯水期五年一遇，流量为85m3/s，上游围堰设计堰顶高程为117.10m，下游围堰设计顶高为116.40m，顶宽2.50m，边坡1:2。遇大雨时可暂时突击加高。施工围堰布置详见附图。围堰填筑施工，填筑材料用河床砂砾料，用75kw推土机推运至设计位置，配合人工平整，分层压实，分层厚度为30cm，并且用人工削坡平整。上下游围堰迎水面，先铺PVCF-8土工膜，然后用人工装砂编织袋防护，背水面直接用编织砂袋护坡，护坡厚度均为30cm。砂袋铺筑分两层，一丁一顺摆放密实，禁止浮现通缝，围堰断面型式及高程均按设计规定施工，若需变更应经监理工程师批准。5.3暂时施工围堰拆除主体工程施工结束，并且在3月30日前暂时施工围堰所有拆除。围堰拆除采用F-120推土机推运至河道低洼处，平整压实，人工捡除废旧编织袋及土工膜，保证主坝上下游河床平顺。5.4基坑排水依照工程所处位置地质状况，坝基为中粗砂，且具有少量卵石，渗入系数约为120m/d，渗水量很大，在橡胶坝施工全过程中，均要排除基坑内渗水，保证建筑物基本在无水条件下施工。基坑排水在主河槽段橡胶坝南北两侧分别布置，主坝上下游分别设立排水沟及排水基坑。详见布置图。左右岸坝段基坑排水，依照围堰布置以及地质状况，采用公式Q=KAI进行基坑渗水量计算，总渗水量相差不大，为了施工管理以便，两侧排水布置及排水设备均相似。在围堰上下游背水面，按设计规定用人工开挖截水沟，截水沟内水汇集在集水坑内，集水基坑设立接近主河槽段橡胶坝砼挡墙两端，集水坑底部尺寸为3.03.0m，上游集水坑底部高程为111.5m，下游集水坑底部高程为111.0m。坝体上下游防冲槽开挖后做为暂时排水沟用，沿主河槽段橡胶坝两侧砼挡墙用人工开挖宽为1.5m导流沟，连接防冲槽和集水坑。在左右岸坝段上下游集水坑，分别布置两台QY-7潜水泵排水，依照渗流计算，上下游基坑最大渗流量为1800m3/d，可以满足基坑排水规定。6.分某些项工程施工办法及办法6.1施工测量依照设计图及关于技术文献，结合实际地形及监理工程师规定，进行控制测量，施工测量，进度测量及竣工测量，各阶段测量精度均应满足关于技术规范规定，并报送监理工程师审核。6.1.1控制测量依照监理工程师提供关于测量控制点及技术资料，结合设计图纸，采用全站仪布设轴线控制点，用精密水准仪布置高程控制点，轴线采用控制布设在左右岸及主河槽段砼挡墙上，用带有“+”字丝钢筋埋设固定，标明位置及距离，并用围栏防护，轴线控制采用直导线控制，左右岸导线点至少应布置三个。为了施工以便，需设立轴线控制点有：坝基中心线和坝基上下游轮廓线，上游防渗铺盖、干砌石防护槽及下游消力池、海漫、防冲槽等轮廓线控制点。高程控制点布置在左右岸及主河槽段上下游，用磨光头钢筋埋设固定并编号、防护。轴线控制及高程控制布设完后，绘制平面布置图，标明编号及相对位置距离等关于阐明。6.1.2施工测量依照控制测量控制点进行现场施工放样测量，施工前对施工区域测绘平面，以备施工测量放样用。基本开挖用土桩标明设计开挖轮廓线，在开挖过程中，分层用水准仪测开挖高程。砼施工施工放样，用木桩和细线标明各部轮廓线，并用水准仪测出基本高程及顶面高程加以控制，坝袋安装在坝体砼面用墨线弹划出轴线及轮廓线，核准无误后进行安装。6.1.3进度测量依照监理工程师规定，测出完毕各项工程量，绘制关于平面图及断面图，并报送关于计算根据，经监理工程师核准后做为结算根据。6.1.4竣工测量依照监理工程师规定，以及工程竣工资料整顿关于内容，进行竣工测量，竣工测量采用全站仪和水准仪，测出建筑物轮廓线，高程及其相对位置和构造型式，绘制实测平面图及关于构造图等。作为竣工存档资料。6.2基坑开挖及回填招标文献及图纸，橡胶坝复建工程重要工程量有:人工土方开挖7205.0m3，机械土方开挖45514.0 m3，土方回填13114.3 m3，防渗粘土填筑1384.0 m3，开挖土砂料除回填运用外，均按监理工程师指定弃料场，堆放平整，保证河道水流顺畅通。左右岸坝段基本开挖同步进行。基坑开挖施工工艺流程：坝基土砂机械开挖坝基土砂方人工沟槽机械开挖上游防渗铺盖人工开挖上游防冲槽机械开挖下游消力池及海漫人工开挖下游防冲槽。6.2.1坝基土砂方开挖左右岸坝段基本开挖，上游齿墙从主河槽段分别向左右岸进行，基坑排水运用上游齿墙基本，在接近上游部位开挖排水沟，与防冲槽及集水基坑连接。坝基开挖从两岸向中坝段分段进行。(1) 左岸坝段坝基开挖坝基开挖分两某些进行，一某些为沟槽开挖，另一某些为普通开挖。普通开挖采用1m3反铲挖土机挖装，推土机配合3m3装载机运100m至弃渣区。上游齿墙基本及防渗槽开挖，用人工开挖，推土机推运至弃碴区，边坡用人工开挖整平。供排水管道沟槽及下游齿墙均采用人工开挖，土砂料用推土机推运至弃碴区。基本开挖高程及边坡必要按设计规定进行，禁止超欠挖。(2) 右岸坝段坝基开挖右岸坝段坝基本开挖办法同左岸坝段基开挖。6.2.2上游防渗铺盖及下游消力池、海漫土方开挖上游防渗铺盖基本及下游消力池和海漫基本开挖，均采用1m3反铲挖土机挖装，推土机配合3m3装载机运100m至弃渣区，机械开挖时，先预留10cm15cm保护层，用人工挖清理至设计高程，严格控制基本超欠挖。6.2.3上下游抛石防冲槽开挖上下游抛石防冲槽土砂方开挖，待上下游防渗水搅拌桩完毕后开始，采用人工开挖，从主河槽段分别向左右岸进行，防冲槽按设计断面开挖好后，应及时进行抛石防护。6.2.4土砂方回填土砂方回填均采用人工平整夯实，分层厚度为20cm30cm，夯实用蛙式打夯机，密实度满足设计规定，防渗粘土回填待坝基完毕后进行，导流底孔中粗砂回填，在管道安装完毕后，坝基本施工之前完毕，左右岸挡墙侧面回填，在挡墙砼施工完毕后开始施工。6.3水泥土搅拌桩施工办法上游距坝轴线12.85m和下游距坝轴线35.89各有一排水泥搅拌桩，桩直径为80cm，上游桩深7m，下游桩深5m。桩与桩之间互相链接，中心距为60cm，最大不能超过80cm，在桩顶部沿桩顶部沿桩排方向有一断面为1.20.4m砼桩帽。6.3.1施工准备水泥土搅拌桩施工必要在左右侧上、下游围堰填筑完毕且将围堰内积水排除后进行。施工前一方面修通进场道路，平整场地，清除障碍物。所使用机具所有运至施工现场，组架钻机并进行试转，加浆设备完好，输料管畅通。6.3.2采用材料水泥搅拌桩采用普通硅酸盐水泥拌制，水泥标号不低于425#。配制浆液中，可加入早强剂。早强剂质量应符合YJG31-97相应规定，其掺量通过现场实验拟定。6.3.3水泥土搅拌桩施工办法水泥土搅拌桩施工程序为：施工准备测量放线钻机就位下钻松土质量检查提高搅拌 喷 浆浆液配制(1)测量放线场地平整完毕后，依照施工图纸所给定桩位坐标和现场坐标控制点位置，在现场建立桩位控制点，并依照控制点定出所有桩位，并打上木桩作为标记。(2)钻机就位作业桩位拟定后，移动钻机至作业位置并进行定位，检查无误后就可进行钻进作业。桩位施工宜间隔进行，既把每排桩分为一序位二序位。一序位桩位间隔为120cm，二序位作业是在一序位桩间补位。如图：一序桩二序桩120cm120cm120cm120cm(3)浆液配制在钻机就位与钻进作业同步应进行浆液配制，配制浆液水灰比为0.51，且水泥掺入量不不大于20%，边配制边搅拌。所配制浆液拌制时间、浆液密度、提高时间和复搅次数必要事先测试完毕并满足设计规定。(4)提高搅拌每桩位钻进达到设计高程后就可进行喷浆和提高搅拌。提高之前，必要座底喷浆510秒，然后提高搅拌2m左右，再下沉复搅，提高复搅，直至停灰面结束。(5)质量控制提高搅拌过程中，必要保证浆液质量和喷浆持续性。桩体倾斜差0.5%，桩位误差5cm。若施工中发生喷浆中断现象，必要再次下沉喷浆复搅，其搭接长度不不大于50cm。(6)质量检查水泥土搅拌桩施工完毕后，应对停灰面高程进行测量，检查与否高出桩顶高程。桩和内部质量检查用反射波法，检查内容重要涉及桩体完整性和桩体水泥土质量。水泥土搅拌桩养护达到一定龄期时，可在桩头钻芯取样，作无侧限抗压强度实验，直接测定桩身强度与否满足C10规定。基槽开挖后，可进一步检查桩位，桩数与桩顶质量，对不符合设计或规定规定，应采用相应补救办法。6.3.4桩帽施工在上、下游水泥土搅拌桩上部浇筑有断面为1.20.55mC20砼桩帽。桩帽施工前，应将桩顶及两侧泥土清挖掉，用水准仪测定出桩顶设计高程线，然后凿桩头并清理干净,再立模浇砼。桩帽每隔10m设一道伸缩缝,桩帽砼浇筑后,应立即覆盖保温,洒水养护。6.4主体砼工程施工办法主体砼工程左岸和右岸两某些坝段同步施工，砼工程项目重要有：上游防渗铺盖砼，坝底板砼，下游消力池砼底板，中墩和边墩砼，以及上下游翼墙，总工程量约8000m3。砼施工流程左右岸两坝基本相似，依照设计分缝，从岸边向中间跳仓浇筑,先浇坝基砼,再浇上游防渗铺盖砼或下流消力池砼。详见左、右岸坝段砼施工平面图。6.4.1砼拌制拌制砼用骨料采购及堆放均满足关于技术规范规定，中粗砂采用卧龙区泗水河砂。水泥和碎石由某市卧龙区蒲山或镇平县遮山采运。拌和系统分别布置在两施工坝段上游砼搅拌站内，每套系统由一台PL800电脑自动配料机和两台0.75强制式搅拌机构成，系统班产量45m3,完全可以满足最大浇筑强度规定。配合比由实验室通过实验报监理工程师审批后严格执行。中石小石砂大石自动配料机拌和机集料斗拌和机集料斗拌和系统布置图6.4.2砼运送依照橡胶坝复建工程工期规定，以及砼工程施工强度，为减少砼浇筑过程中浇筑面脚手架布置，缩短施工工期，砼运送采用1.5T机动翻斗车水平运送砼，25T汽车吊吊1.0m3吊罐入仓浇筑，左岸布置两台吊车，右岸1台吊车，1台备用。6.4.3坝底板砼施工坝底板砼施工工艺流程：基本开挖垫层砼供排水管道安装钢筋制安埋件及止水安装模板安装砼浇筑拆模养护。(1)垫层砼施工坝基开挖至设计高程后，应及时浇筑砼垫层。上下游齿墙底部垫层浇筑比设计断面宽10cm，先浇底部垫层，再浇边坡砼垫层和顶部砼垫。边坡砼垫层浇筑时，因设计边坡较陡，应保持开挖边坡湿润，用人工拍实，垫层砼拌制时，恰当减少加水量，能在坡面铺筑后人工拍平密实为易。(2)钢筋制安钢筋按图纸设计型号，在加工厂加工成型，用钢筋运送平板车分类运至现场进行安装，在垫层砼面上用墨线，按钢筋位置及间距划线。垫块之间间距为1.0m1.0m。上部钢筋网安培时，先用钢管固定，然后用16钢筋加工成“ ”型，做为钢筋支撑，间距1.0m1.0m。(3)模板制安模板均采用定型钢模板和木模板结合，安装前，对模板平整度进行检查校正，并刷均匀脱膜剂。在砼垫层上用线划出基本轮廓线，模板沿线安装在止水设立两侧用木条固定。模板围檩采用50钢管，占筋采用10cm10cm木方，支撑采用三角形木支架。模板立好后，校正模板上下口宽度及轴线，使其满足设计规定，坝顶橡胶袋安装槽3cm采用厚木板，按设计断面尺寸 ，加工成槽型，固定在预埋垫板上。详见坝底板横断面钢筋及模板图。(4)砼浇筑施工坝基砼浇筑采用三级配砼，熟料车运送至吊罐，汽车吊吊运入仓。砼浇筑采用跳仓浇筑，施工顺序详见左右岸坝段砼施工顺序图，吊车布置在每个浇筑仓位相应上游防渗铺盖基本上。砼入仓时，应注意吊罐卸料口接近仓面，缓慢下料，避免扰动钢筋或预埋件。砼浇筑采用台阶形或斜层铺筑法。每层铺筑厚度30cm。先洗筑沟槽，再洗筑底板。砼振捣均匀，采用插入式振捣棒，禁止接触预埋件及排水钢管，浇筑至顶面后，用平板式振器振平，最后人工用铁泥抹收面压光。(4)砼拆模养护砼浇完初凝后，应及时用草袋覆盖，依照气温状况进行养护，拆模依照气温状况，砼浇筑完毕后，按冬季施工办法规定57天后开始拆模，保证砼面光滑，不浮现缺角掉角状况。拆模后仍需采用有效办法养护。上游即可用人工分层夯填筑防渗粘土。6.4.4边墩和中墩砼施工橡胶坝边墩和中墩砼施工工序流程：基本开挖砼垫层供排水管安装基本钢筋制安基本预埋件及止水安装基本模板制安基本砼浇筑墩墙钢筋制安墩墙模板安装墩墙砼浇筑拆模养护。(1)基本砼施工边墩和中墩基本砼施工，同坝底板砼施工，先浇筑基本砼，后浇墩墙砼，基本砼施工时，注意预埋墙体竖向插筋，顶面斜面浇筑时，从 底部向坡顶进行，满足设计坡度。(2)墩墙砼施工钢筋制安，按关于技术规范施工，现场安装时，先搭设脚手架，网片用“”型16钢筋支撑，间距1.0m1.0m，安装好钢筋保护层砼垫块。模板采有模板安装，拼装接缝平整严密。详见边墩、中墩钢筋模板图。砼浇筑采用1.5t机动翻斗车运送，25T汽车吊吊运入仓。墙体顶部设立下料漏斗，均匀下料，分层振捣密实。砼拆模养护同坝底板施工办法。6.4.5上下游翼墙砼施工(1)消力池段翼墙砼施工本段翼墙为直线段梯型断面，构造为浆砌石挡墙，面层为15cm厚钢筋砼。浆砌石挡墙应砌筑2.0m高，浇筑一次砼面层。浆砌石施工时， 预埋模板对拉螺栓，以备立模用，砼施工前，先清理浆砌石面，安装钢筋网，用钢筋垫块稳固，再用定型组合钢模拼装加固模板，砼浇用人工入仓，铺设均匀，用附着式振捣器振捣密实。(2)曲线段上下游翼墙砼施工曲线段翼墙砼施工分两部进行。先施工底部砼，再施工墙体砼，模板采用定型钢模板拼装稳固，墙体模板在背面斜坡段蹭开孔，以得砼浇筑振捣，其砼施工艺同中墩砼施工。6.4.6上游防渗铺盖砼施工上游防渗铺盖砼施工，按设计分缝跳仓施工，浇筑顺序详见左右坝段段砼顺序图，浇筑程序：基本开挖及回填砼垫层钢筋网制安止水安装模板安装砼浇筑养护拆模。上游防渗铺盖砼施工，待主坝分段基本施工完毕，上游防渗粘土回填至设计高程后开始。钢筋制安，在砼垫层面用墨线划出钢筋安培位置，用人工按技术规定安培钢筋。待钢筋网安装绑扎好后用砼预制块支撑，间距1.5m1.5m。模板采用组合钢模板拼装，砼浇筑采用吊车入仓，吊车布置在浇筑仓上游中间。砼浇筑时，由低处向高处，一次性浇筑至设计高程，仓面工作人员行走在木制马登上，进行平仓振捣。采用平板振动器振动密度，并用铁泥抹收面压光。6.4.7下游消力池护底砼施工下游消力池护底砼施工，先施工水平段再施工斜坡段，施工顺序详见左右岸坝段砼施工顺序图。(1)下游消力池水平段砼施工消力池水平段砼施工工艺流程：基本开挖平整反滤土工布铺设砂卵石铺设模板安装砼浇筑拆模养护。土工布铺设和砂卵石铺设同步进行，基本用人工平整，按关于技术规定铺设搭接土工布，人工铺设10cm厚砂卵石，最大卵石直径不超过6cm ，平整后拍平。模板安装采用组合钢模板拼装，排水孔采用8塑料管，按设计位置用6钢筋连接稳固，砼浇筑，用熟料车运送，熟料车通过砼面应铺设5cm厚木板，吊车布置在下游海漫段基本上，吊运砼至排水管中间入仓，人工平仓，采用平板振动器振动密实，人工用铁泥抹收面压光。砼浇时，先用木塞堵排水孔上口，以免砼堵塞。在砼即将初凝时，人工转动塑料管。便砼初凝后，抽出塑料管下次重新运用。(2)下游消力池斜坡段砼施工消力池斜坡段砼施工工艺流程：基本开挖平整砼垫层模板安装砼浇筑拆除养护。砼施工浇筑时，由低向高处施工，其她施工办法同消力池水平段砼浇筑施工。6.4.8排水底孔钢筋砼管安装在原保存坝段左侧，有4道D600排水底孔。排水底孔直线段长49.14m，上游中心高程1123.80m，下游中心高程112.31m，沿线坡度I=1/100。涉及进口处1m长龙昂首段，全长共50.14m。每道排水底孔由内径为D600钢筋砼管连接安装而成，每节管长为1m，壁厚为8cm，管体砼标号C20，相邻两排管间距为1.06m。上游进口处为C15砼，内埋P125-8型橡皮止水，在进口加盖C25钢筋砼活动盖板，盖板尺寸不780780100。下游出口处为C20砼，出口砼浇在水泥土搅拌桩顶部。在出口管道与砼接触某些，管道外裹2cm厚沥青麻丝，以得接触某些伸缩。在出口同样设有C25钢筋砼活动盖板。沿线管道安放在C10砼基本之上，基本断面4.500.50m。管道上覆盖回填砂土。6.4.8.1排水底孔基本开挖排水底孔位于本工程最低点，它和水泥土搅拌桩都必要最早施工。排水底孔基本开挖必要在施工围堰形成之后进行，采用1m3挖土机开挖，人工配合整平。开挖前应一方面在上下游端各挖一道截水沟，并在截水沟内挖一集水坑，架设水泵将集水坑内水排至堰外，然后放线用挖土机开挖。将土料装车外运。开挖完毕后由人工整顿成型，并在两侧挖排水沟，将表层水排至下游端集水坑，排水沟应距基本边沿50cm以外。6.4.8.2排水底孔基本砼浇筑基本开挖完毕后，依照图纸尺寸，放出除出口以外砼基本底座线，然后立模、浇筑。基本底座砼浇筑自下游向上游进行，为保证管道沟槽尺寸对的与一致，基本底座上部拟采用定型滑动模板。砼浇筑后，立即进行覆盖保温，洒水养护。6.4.8.3排水底孔钢筋砼安装当基本底座砼达到设计强度70%以上时，就可进行砼管安装。安装前先在上、下游两端各设一龙门样架，在龙门架上定出管道中心线和高度控制线，然后在管槽内铺垫砂浆，逐节吊装就位，测量调节。管间接头留5mm宽缝隙，缝内填沥青麻丝，沿接头缝隙外侧抹1:2水泥砂浆成带状，砂浆带断面为梯形，底高=83cm。上、下游端管道应一次安装完毕，悬出基本底坐某些应采用暂时支垫办法，待进出口砼浇筑时整体一次浇入。6.4.8.4进出口砼浇筑进出口施工在管道安装完毕后来进行，要按照图纸规定进行测量定位，立模板，安装橡皮止水，检查无误后浇筑砼对设计高程，随后采用覆盖保温办法并进行洒水养护。在排水底孔施工过程中，可提前预制进出口C25钢筋砼盖板，保证在施工完毕后可安装使用。6.4.8.5质量控制对排水底孔基本和进出口砼施工，以及砼管安装过程，均应按图纸和关于规范规定进行质量控制。施工完毕后，还应对整体尺寸、高程进行测量检查，发现问题及时解决。6.4.8.6砂土回填管道及其基本和进出口施工完毕且检查无误后，可在其上面实行砂土回填。回填时，先对管间沟槽进行分层回填，人工细致夯实，必要时应进行洒水操作。夯实时禁止碰撞管壁。管间沟槽填平后，可进行整体分层回填，每层填筑厚度不不不大于20cm，夯实相对密实不不大于0.94,填筑高度直至设计高程。6.4.9 坝底板抗冲蚀、抗磨部位施工为避免高速水流引起空蚀，施工中应严格控制表面不平整度：(1)进出口构造砼表面规定光滑，与施工图纸所示理论线偏差不得不不大于3mm/1.5m；(2)普通过水砼凹凸不能超过6mm，凸部应磨平；(3)与坝袋接触冲刷部位，砼表面必要高强光滑，以减少坝袋冲刷磨损，应采用特殊办法，如将此部位砼表面浮浆清除，用水冲净晾干刷涂3-5mm高标号环气水泥砂浆，达到强度后，用磨光机打磨平整光滑。或按照招标文献第二卷技术条款6.4.11条进行施工。6.5止水及埋件施工6.5.1止水安装本工程各个某些之间，每个某些构造块之间均设有伸缩缝，在有防渗规定缝内设有止水，其中坝底板与上游防渗铺盖之间横缝，坝底板与下游消力池之间横缝，坝底板构造块间纵缝；上游钢筋砼防渗铺盖与上游砼框帽之间横缝，铺盖构造块间纵缝为缝甲。砼消力池和浆砌石海漫构造块间纵横编为缝乙。消力池边墙与坝底板边墙之间竖缝，上游桩帽间垂直止水编为缝丙。新坝底板与老坝导流墙间缝编为缝丁。6.5.1.1止水材料橡皮止水带和止水条必要采用正规厂家产品，并带有产品质量证明，使用阐明和出厂合格证，不能使用再生材料。产品运来后，应报请监理人检查验收，并依照监理人规定进行实验。橡皮止水连接必要采用图纸或产品使用阐明规定粘合剂，并按规定进行操作。铝片止水必要满足1.2mm厚度规定，并且质量合格。止水焊接要符号关于技术规范规定。6.5.1.2安装准备安装前应依照要安装部位，计算并拟定安装长度，依照已有材料长短进行组接，尽量减少接头数量。铝片止水要依照图纸规定和铝板尺寸进行筹划、裁拼，然后加工成型，拼组焊接。6.5.1.3止水安装缝甲为651橡皮止水带，缝乙无止水,缝丙为1.2mm铝片止水，缝丁为L390-1型橡皮止水条。安装时应依照止水所在位置加工专用定型模板，将止水按规定夹在模板相应位置并固定牢固，加固并支撑固定模板。在止水上不得钉铁钉和穿孔。浇砼时要派人跟仓保护，调节止水防止止水卷曲和移位。缝丙铝片止水一侧有一灌沥青燕尾槽，施工时必要先进行这一侧，砼浇后出燕尾槽内模板，再插入止水并灌铸沥青，然后施工另一侧。除缝乙内夹三毡四油外，缝甲和缝丙内均夹有沥青杉木板，缝丁止水如下是沥青杉木板，止水以上是聚氯乙烯胶泥，在施工伸缩缝隙另一侧时一次放入并固定牢固。坝袋止水胶条应随着坝袋安装逐渐垫入并压牢。6.5.2 埋件安装6.5.2.1埋件安装工作内容本某些埋件安装工作内容重要指埋设在一期砼、地下和其他砌体中预埋件，涉及供排水管和套管，电气管道及电缆；设备基本、支架、吊架、坝袋锚固螺栓、垫板锚钩等固定件，接地装置等预埋件。6.5.2.2供排水管安装坝袋供排水管采用焊接钢管，壁厚8mm。控制室至坝内埋设Dg300钢管，控制室至左岸消力池和至右岸出水井排水管为Dg500钢管。管道安装前应按图纸和规范规定进行防腐解决，但两端应留出15cm左右，等安装完毕后进行。控制室以上供水管道安装供水水源来自某市Dg630自来水管道，从控制室至水源采用Dg300焊接钢管，距离约为160m，沿线管道下设立支墩间距为20m，支墩尺寸为400300200，为C15砼。管道施工时，应一方面进行测量放线，拟定管线位置，然后用0.6m3挖土机开挖管沟，对管沟底高程进行测量，由人工清底，放出支墩位置并立模浇筑支墩砼。在管沟直线段两端安放龙门架，定出管道中线和高程控制线，由上游端向下游逐节安装就位，拉线检查调节，清理接口并焊接，对焊缝作无损探伤检查。在支墩上管道安装时，应在支座鞍面上铺垫砂浆并调节高程。安装后可将除管接口焊缝位置以外某些分层回填夯实，然后冲冼管道并按规定作压力实验，实验合格后对焊缝接口处补刷防腐层，再将剩余某些回填。控制室至坝底板内供排水管道安装这某些管道应先安装坝底板以内某些。坝底板垫层砼浇筑且凝固后，用仪器测量并放出管道中心线和水帽位置，依照高程位置加工管道金属支架。安装时由末端向控制室方向进行，每节管下支垫两个支架，逐节将管道吊装就位，安装水帽三通和立管，统一进行调节、测量检查，清理并焊接接口焊缝，对焊缝作无损探伤检查，作进一步整体检测，对接头焊缝处补刷防腐层。供排水管道穿中墩、边墩分缝处用两层玻璃丝布沾沥青和5cm厚泡沫板包扎。右岸原管道在超压溢流管侧以及2.5m高坝段导水墙外侧，必要进行新老管道焊接，规定为二级焊接，多层焊接，不容许有裂缝、气孔、夹渣，焊接完毕后应进行无损探伤检查。坝底板范畴内所有管道安装完毕且检查无误后，可按规定对底板进行扎筋、立模、浇筑砼。浇砼时应派专人跟仓监督，防止管道移位、变形，发现问题及时调节。坝底板以外至控制室某些安装时，必要将冀墙以外回填至设计管道基本高程，再按规定安装管道。控制室墙体施工时，要按图纸中过墙管道位置，安装带截水环钢套管，套管内径应比过墙管外径大2cm。管道穿套管安装后，应将管道与套管之间缝隙用沥青丝麻填密实。坝底板以外管道安装并试压工作完毕后，可进行分层回填夯实。回填时管道两侧宜对称进行，相对密实度不能不大于0.94。6.5.2.3坝袋埋件安装坝袋埋件重要有锚固螺栓和垫板。锚固螺栓规格为18-580，间距250mm，沿坝袋四周布置在锚固槽内，垫板分1、2、3、4、55种型号，厚度为8mm，平面尺寸分别为2853110，3000110，9996110，8996110、996110垫板下设8锚筋L200，锚筋横向2根距离70mm，纵向间距为230和250。垫板上按规定打有锚固螺栓孔。锚栓和垫板必要在安装前加工并校正完毕，锚栓螺栓头和螺帽必要镀锌，螺栓头镀锌长度为10cm。当坝底板立模，扎筋完毕后来，应在钢筋上放出 锚固槽位置，将垫板按图纸规定摆放 到位，在两端焊拉线固定架，拉线拟定垫板中心线和高程控制线，把垫板上抬至设计高程，中心对中然后焊接固定，再进行统一测量，检查调节。所有垫板安装完毕并检查无误后，可将锚固螺栓至下向上穿入垫板锚栓孔内，测量高程，调节垂直度，然后固定。锚固螺栓和垫板所有安装完毕后来，可安装锚固槽模板，然后浇筑砼。浇砼过程中必要时刻观测埋件稳定性，发现位移变形，立即采用相应调节办法。6.5.2.4电气埋件安装电气埋件重要涉及：电缆管及电缆，接地系统，控制屏柜埋件，机电设备地脚螺栓和各种固定架等。电气埋件制作与加工埋件加工前，应按施工图纸复查有关数量，加工埋件所使用材料必要符合质量原则。预埋电缆管制作必要符合关于规定，管内径不应不大于电缆外径1.5倍，电缆管弯曲半径应符合规范规定，一根电缆管不应超过三个弯，其中直角不应超过两个；金属管内壁应无毛刺，管口应磨光或打成喇叭口。电缆管连接应牢固，密封良好，两管口对准，套接短套管或带螺丝管接头长度不应不大于电缆外径2.2倍，并且不适当对焊。对有防腐规定埋管埋件，应按图纸规定进行防腐解决。设备基本及接地极应按设计施工图纸规定进行加工。电气埋件安装埋件施工应与土建施工进度紧密配合。安装前按照图纸尺寸和位置进行测量放
