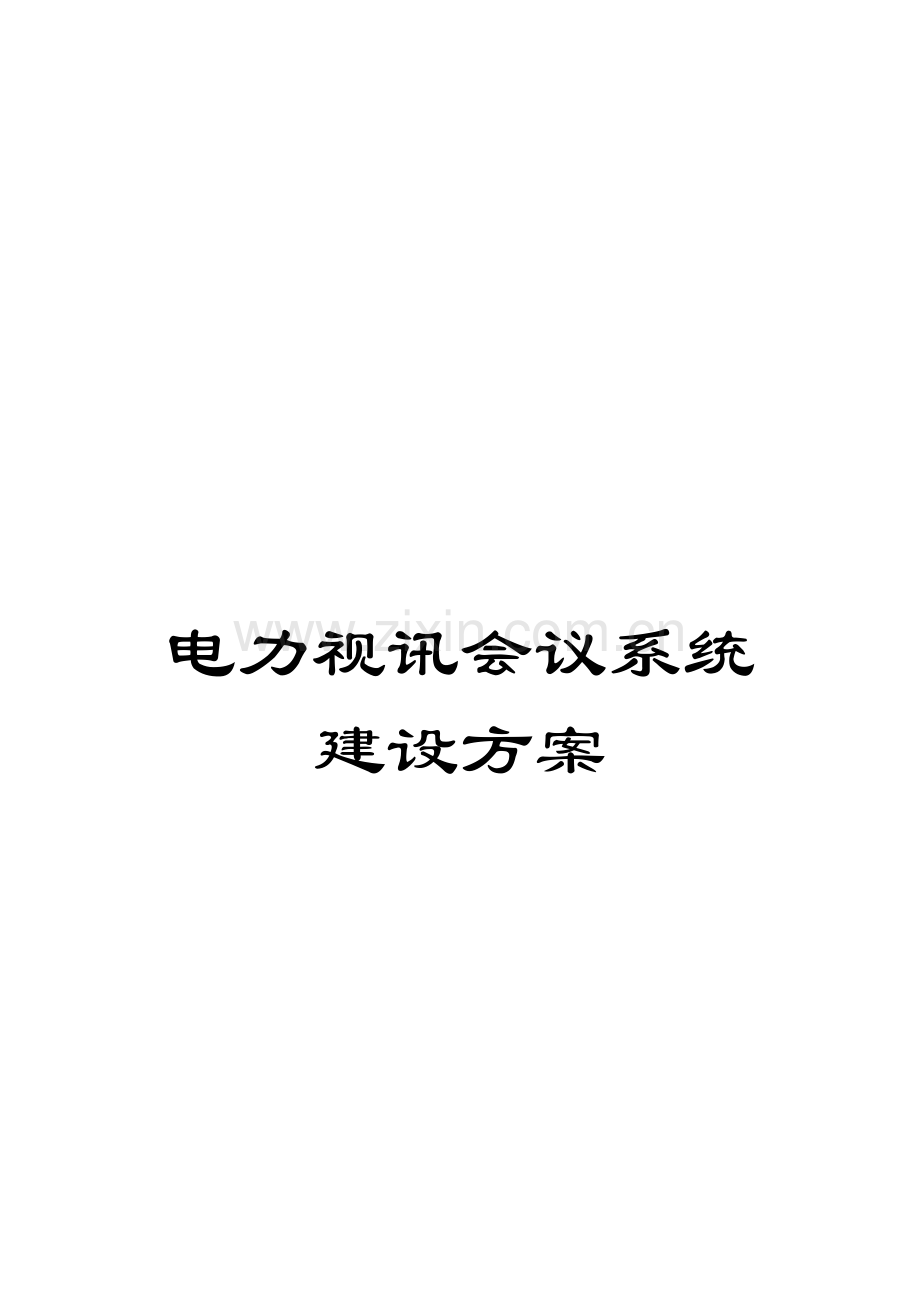

电力视讯会议系统建设方案

XX电力
视讯会议系统建设方案

XXXXX企业
1月目 录
1 项目介绍 5
1.1 项目分析 6
1.1.1 项目背景 6
1.1.2 需求分析 7
2 项目技术方案 8
2.1 设计方案编制依据 8
2.2 工程设计思想 9
2.3 系统处理方案 9
2.3.1 市局—县局系统方案说明 9
2.3.2 县局—乡所系统方案说明 11
2.3.3 市局—县局—乡所(省局硬件系统互通)视频系统互联方案说明 13
2.3.3.1 MCU直连 13
2.3.3.2 模拟桥接 15
2.3.4 和省局Worldstar系统和硬件系统互通方案 17
2.4 H3C(华为3COM)硬件视频系统关键特点 17
2.4.1 高清楚音视频质量 17
2.4.2 强大系统兼容性 17
2.4.3 良好系统扩展性 18
2.4.4 丰富功效应用 18
2.4.5 完善安全保障 18
2.4.6 即插即用数据协作 18
2.5 H3C系统功效实现 19
2.5.1 同时召开多会议 19
2.5.2 动态多分屏 19
2.5.3 会场名称显示 20
2.5.4 全汉字字幕 20
2.5.5 摄像头远遥(FECC) 21
2.5.6 终端申请讲话 21
2.5.7 会议实况组播 22
2.5.8 双流功效 22
2.5.9 WEB管理方法 23
2.5.10 多个会议模式 23
2.5.11 会场轮巡功效 23
2.5.12 终端掉线重邀 24
2.5.13 全路混音及闭音 24
2.6 H3C硬件系统网络适应性设计 24
2.6.1 系统QoS保障 24
2.6.2 支持混速 25
2.6.3 带宽优化 25
2.6.4 跨网组会 25
2.6.5 支持防火墙、NAT穿越 26
2.7 H3C系统可靠性设计 26
2.8 H3C硬件系统可扩展性设计 28
2.8.1 系统扩容 28
2.8.2 级联功效 28
2.9 H3C硬件系统安全性设计 30
2.10 V2系统音视频功效 30
2.10.1 优异算法 30
2.10.2 混音技术 30
2.10.3 分组会议 30
2.10.4 视频算法 31
2.10.5 视频布局 31
2.10.6 会议模式 32
2.10.7 视频轮循 32
2.10.8 带宽灵活 32
2.10.9 双屏显示 33
2.10.10 会议录制 33
2.11 V2系统功效 33
2.11.1 XMPP协议 33
2.11.2 服务器级联 33
2.11.3 模块化结构 34
2.11.4 使用简单 34
2.11.5 多会议室 34
2.11.6 支持组播 35
2.11.7 接口标准 35
2.11.8 支持h323协议 35
2.11.9 多语言系统 35
2.12 V2系统扩展性 35
2.12.1 会场扩展方便 35
2.12.2 系统兼容 36
2.12.3 支持即时通信 36
2.13 V2系统稳定性 36
2.13.1 安全防范 36
2.13.2 V2系统稳定 37
2.14 V2系统IM功效 37
2.14.1 用户管理 37
2.14.2 呼叫用户/会议邀请 38
2.15 V2系统数据功效 40
3 产品介绍 44
3.1 H3C ME 5000 MCU产品介绍和MG6030产品介绍 44
4 会场设置要求 54
4.1 会议电视系统会议室 54
4.2 会议室总体要求 54
4.2.1 会议室类型、大小和环境 55
4.2.2 会议室布局和照度 55
4.2.3 会议室声学要求 57
4.2.4 电视会议室经典部署图 58
4.2.5 会议室供电系统 58
5 V2服务 59
5.1 服务理念 59
5.2 服务体系 60
5.3 服务特色 60
5.4 服务快捷联络方法 61
6 工程培训方案 62
6.1 培训承诺 62
6.2 培训体系 62
6.3 培训课程立即间 62
7 项目施工方案 63
7.1 项目管理组织结构 63
7.2 项目实施进度计划 66
7.3 项目沟通管理 66
7.4 项目实施质量管理 67
8 项目验收方案 69
9 技术支持方案 70
9.1 当地支持 70
9.2 系统维护 70
9.3 软件升级 70

1 项目介绍
视讯技术实现了语音、图像、数据等信息综合在一起远距离传输,经过通信网络把两个或多个地点多媒体会议终端连接起来,在其间传送多种图像、话音和数据信号,使出席会议者有亲临现场感觉。除了用于多点多媒体会议之外,视讯系统还应用于远程教育、远程医疗等需要传送实时音频、视频和数据业务。
视讯系统为用户提供直接、全方面沟通交流,并能节省时间、降低成本、提升生产率,所以巨大市场需求推进了视讯系统技术发展。中国外很多科研机构和厂商全部进行了多媒体多点会议通信系统研究,并推出了各自视讯系统系统。在研究视讯系统基础上,国际电信联盟(ITU-T)形成了视听多媒体通信系统国际标准H.200系列提议,使不一样厂商多媒体通信产品能够互通,推进了多媒体通信技术标准化进程。
在”效率至上、信息共享”信息社会中,政府、企业和行业经过视讯系统,进行协同工作时既可听到对方声音,又可看到对方图像,增强了沟通效果,在节省宝贵时间、精力和金钱同时,又提升了企业管理和决议效率,充足发挥出真实、高效、实时优点,为大家提供了一个简便而有效协同工作手段。
对于这次XX市供电企业视频会议项目,我们在中国众多著名视讯产品提供商中推荐使用由华为3com企业提供市局---县局硬件视频会议系统和由北京威速科技企业提供V2 Conference视频会议系统来处理县局---乡所之间会议连接。
华为3Com企业作为业界领先通信设备研发、制造厂家,在整体处理方案上有着最为强大优势,针对在企业宽带IP网络上业务需求,华为3Com企业集数据通、宽带、多媒体等产品线整体优势,把视频会议、电话会议、视频电话混合会议、可视通信、IP电话、PC to Phone、phone to PC、流媒体等统一于一体,全方面考虑了企业现在和未来需求。
北京威速科技(V2 Technology Inc. )1999年底创建于清华创业园,是一家专业从事网络多媒体和通讯软件开发及服务高新技术企业。V2企业拥有一个经验丰富、高素质管理团体,其关键技术骨干是一批来自清华、北大计算机相关专业优异人才,并以本身吸引力聚集了一群业内最优异年轻人。并和清华、北航等高校相关试验室建立了深入合作关系。经过长久技术研究开发,目前现已成为中国最优异网络多媒体软件及处理方案提供者。
V2企业拥有产品关键专有技术,即基于互联网音视频压缩和传输技术。其中视频压缩码率控制方法已取得国家专利局相关专利,同时基于前向纠错音频抗丢包算法已经过初审,这些含有独立知识产权关键技术和算法是V2产品质量和品牌技术确保,得到了广大用户认可和采取,并受到<PC Magazine>、<Chip PC>等专业杂志高度评价,其软件视频会议处理方案被<通信世界>评选为” 中国通信业成功处理方案”。在产品线方面,V2企业目前已开发和完善了含有世界领先水平视频会议系统V2 Conference、多媒体即时通讯系统V2 Communicator。
V2产品因为其技术领先、质量可靠和良好支持服务,已在中国很多行业取得广泛应用。据美国多媒体视频和通讯领域最具权威Wainhouse Research市场调研机构公布汇报指出,北京威速科技已经连续3年成为中国网络视频会议市场销售份额第一名。同时,连续3年中国电子政务IT百强行列。
1.1 项目分析
1.1.1 项目背景
视频会议系统满足视频会议要求,现代化办公系统对视频系统要求是含有标准性、开放性,支持多平台和多个网络标准及通讯链路,而且能够实现点对点或多点交互式电视会议功效,另外还能提供桌面和专业型电视会议所含有功效,同时要满足以后向可视通信系统发展需要。
视频应用系统,应满足双向交互视频会议功效,对上能够作为分会场,对下能够作为主会场,全系统进行无缝融合。建设该系统目标是提升新形势下各级部门之间信息传输质量和速度,和决议支持信息完整性、科学性,实现指挥控制和快速反应现代化,决议信息资源化,日常办公业务规范化、网络化。该电视会议系统将完全符合ITU-T要求H.323标准,其标准含有高灵活性、可扩展性、资源及具体应用优异性。
在设备选型上,从实际需要出发,以设备功效优异、稳定性为重,同时系统权衡性价比,在满足系统功效需求基础上,达成系统功效优异、运行稳定、易于操作、升级维护方便、兼容性好、性价比高。

1.1.2 需求分析
依据XX市供电企业视频会议系统项目建设总体计划,本期视频会议系统工程建设要求满足:
视频会议系统包含中心2个主会场、8个分会场,176个桌面级会场,要求满足以下需求:
(1) 新建视频会议系统应该实现多点双向动态视、会议控制、音频通信视频会议。
(2) 系统带宽速率要求在768K可调。在整个网络中,本系统含有带宽占有优先权,以确保电视会议正常召开。
(3) 系统含有灵活可靠会议控制方法。应支持语音激励控制、操作员控制和主席控制等多个控制方法,并可在会议进行中自由切换控制方法。
(4) 系统应含有多分屏功效,许可操作人员在会议中实时动态进行多画面选择和切换;分屏状态下不占用额外带宽。
(5) 系统应支持数据协作功效,便于进行工作汇报、远程培训。
(6) 系统应能实现对远端视频终端设备进行控制,实现远端闭音、远端静音和摄像机遥控等会议控制。
(7)系统应含有高可靠稳定性,能够负担大型连续长时间会议召开。
(8) 系统应含有友好维护、管理功效,能方便快速地创建视频会议及进行远程和当地控制。
(9) 系统能够同时支持最少10个会议室,支持分级管理、各会议室相对独立。
(10)系统能满足由市企业召开全地域视频会议、由县级企业召开全地域视频会议、由县级企业召开全县办公会议和桌面级小型办公会议等四种形式。
(11)要求含有IM企业立即通讯功效、能够支持最少100个点在线。
要求采取本套视讯系统后,能达成增强沟通效果,节省宝贵时间、精力和金钱,充足发挥出真实、高效、实时优点,提供一个简便而有效协同工作手段。

2 项目技术方案
2.1 设计方案编制依据
(1)国家标准:
<64~1920kbit/s会议电视系统进网技术要求>GB/T 15839-1995
<会议电视系统工程设计规范>YD5032-97
(2)系统框架协议:
ITU-T H.221:视听电信业务中64～1920kbit/s信道帧结构
ITU-T H.224:利用H.221LSD/HSD/MLP信道单工应用实时控制
ITU-T H.225:基于分组网络多媒体通信系统呼叫信令和媒体流传输协议
ITU-T H.230:视听系统帧同时控制和指示信号C& I
ITU-T H.231:用于2Mbit/s以下数字信道视听系统多点控制单元
ITU-T H.242:相关建立使用2Mbit/s以下数字信道视听终端间通信系统
ITU-T H.243:利用2Mbit/s信道在2～3个以上视听终端建立通信方法
ITU-T H.245:多媒体通信控制协议
ITU-T H.246:支持H系列协议多媒体终端之间交互
ITU-T H.261:相关P X 64kbit/s视听业务视讯编解码器
ITU-T H.263:相关低码率通信视讯编解码
ITU-T H.281:会议电视远端摄像机控制规程
ITU-T H.282:远端设备控制逻辑通道传输
ITU-T H.283:多媒体应用远端设备控制协议
ITU-T H.320:窄带电视电话系统和终端设备
ITU-T H.323:基于不确保Qos分组网络中多媒体业务框架协议
ITU-T T.120:视讯视听系统用户层数据协议
2.2 工程设计思想
视讯系统建设费用是比较高,所以视讯系统建设必需从实际出发,尽可能利用现有网络条件,在满足现有需求同时,能够确保伴随网络发展支持平滑升级和扩容,有效保护用户投资。我们归纳为以下标准:
l 系统应从实际需要出发,经济、合理、灵活地组建视讯系统;
l 系统应含有良好开放性和兼容性;
l 能依据以后需求,进行平滑升级、扩容;
l 系统含有良好优异性、可操作性、简单、易用。
我们推荐采取华为3Com企业H3C硬件视讯系统和北京威速科技企业提供V2 Conference会议系统作为河南省电力企业XX供电企业覆盖市局—县局—乡所三级网络视频会议系统进行本期工程建设(具体产品特征请参见本方案设计后面章节)。
2.3 系统处理方案 (方案一)
2.3.1 市局—县局系统方案说明
依据用户网络拓扑结构和视频终端分布情况,我们提议整个项目中市局—县局视频会议系统采取星状骨干网结构,中心MCU和各个分支机构视频会议终端集中式组网方案,这将会极大减小网络资源开销,而且降低会议延迟和会议故障率。在中心点配置1台H3C ME5000(配置24*768K)型MCU,在主会场及各分会场共配置10套会议室型终端(MG6030)。对整个视频会议组网拓扑图以下所表示:

关键采取ME5000 MCU,提供24路768K会议终端接入,同时也能够满足12路2M会议终端额接入,主会场终端采取2M线路接入MCU。除了考虑8个分会场和主会场2个点以外,还留有冗余,方便以后扩展。MCU采取集成式一体化设计,方便管理和操作。主会场终端采取分体式MG6030,外接大型专业摄像机,提供高清楚视频会议效果。
各分会场终端也采取MG6030经过2M线路接入MCU,支持标准H.263、H.264协议,而且提供电话接口,多路视、音频接口,以保障会议正常进行。
ME5000可经过模块叠加,扩展到更大规模容量,并支持最高4M高清终端接入。ME5000系列MCU支持支持16画面分屏显示,并可提供语音激励模式、导演模式、主席模式、连续出席模式等多个会议模式,从而为用户在会议调度和控制管理上提供极大方便。ME5000具体信息可参见附件中产品说明。
在本期项目中会议室中均配置一台华为3Com企业优异MG6030分体式视讯终端(需要另配摄像头),支持H.263、H.264编码,最高支持2M会议带宽,为用户提供画质清楚图像。MG6030在业界首创支持电话接入,能够为视频会议召开提供一个良好网络备份机制;另外为了满足用户对数据会议需求,本系统配置了华为3Com企业TopView数据会议系统。改系统采取服务器/用户端方法,能够方便实现桌面共享、文件传送、即时消息等一系列强大数据功效;相关MG6030终端具体信息参考附录中产品说明。
2.3.2 县局—乡所系统方案说明
在该项目标软件视讯会议系统中,我们一样提议采取星状网络结构,依据该项目应用规模和需求,我们将在市局中心建立一台主视频会议服务器(MCU)、在民权、永城、夏邑等8个县分布布署一台从服务器(MCU),整套系统共包含9台视频会议服务器(9台服务器已经满足了未来整套系统实容量支持,后期直接对软件扩容即可)。这9台服务器(MCU)之间进行相互级联,开会时各县下属乡所会议终端登陆到各县所属从服务器(MCU)上,假如从服务器(MCU)出现宕机,就能够自己登陆到主服务器(MCU)上,确保整个会议进程正常应用。经过这种连接方法,建立多台服务器(MCU)级联,有效降低会议系统负荷,降低主服务器(MCU)分载及网络瓶颈。

对于运行在全市176个乡所软件会议用户端来说,用户用户可运行IE等浏览器工具以WEB方法访问视频会议服务器来实现网络视频会议,并可自动下载程序插件、自动辨识并升级版本。我们对于用户端配置提议以下:

推荐配置
CPU
主频1.8G以上
硬盘
10G空余硬盘空间
内存
256M以上
操作系统
Windows
Windows
Windows XP
多媒体设备
视频采集设备,声卡,麦克风

2.3.3 市局—县局—乡所(省局硬件系统互通)视频系统互联方案说明
在该项目中,软、硬两套视频会议系统互联对于确保XX市供电企业顺利召开”市—县—乡”三级网络会议含有至关关键作用,所以我们提议使用”MCU直连”或”模拟桥接”来完成两套会议系统互联。下面就两种互联方法做具体说明。
和省局硬件视频系统互通方案同了处理。
2.3.3.1 MCU直连
在这种互联方法下,等于两个系统相互把对方看成用户端,H3C视频会议系统能够看到V2视频会议中主席指定一路视频和混音音频,V2视频会议能够看到H3C硬件视频会议混屏图像和混音,这种方法适合于硬件视频会议MCU和软件视频会议系统关键视频会议服务器能够直接连接或经过专网相互访问。
这种连接方法能够充足确保系统稳定性、简单性,保持了软硬件视频会议系统独立性。以下图所表示:

当V2系统呼叫H3C硬件MCU时,具体操作以下:
1） 和会人员使用会议主席密码登录会议

2)、选择”主席”菜单”H.323互通”命令,弹出对话框以下图所表示。

注:假如需要显示为大视频则选择”CIF”,假如需要显示为小视频则选择”QCIF”
此时,就能够达成两套会议系统互通,H3C硬件视频会议能够看到V2视频会议中主席指定一路视频和混音音频,V2视频会议能够看到H3C视频会议混屏图像和混音。
2.3.3.2 模拟桥接
桥接方法是经过在H3C硬件终端旁边架设一个V2视频会议终端,使H3C硬件视频会议系统经过该硬件会议终端和V2视频会议终端连接完成和V2视频会议系统互联。这种方法适合于当H3C硬件视频会议系统和V2视频会议系统分布于不一样地方而需要进行互通。以下图:

具体方法以下:
ü 经过模拟信号线将H3C视频会议终端和V2 Conference用户端所在PC相连接。
ü 硬件会议终端S端子视频输入ßàPC显示卡S端子视频输出(S端子线)
ü 硬件会议终端S端子视频输出ßàPC视频采集卡S端子视频输入(S端子线)
ü 硬件会议终端音频输入ßàPC声卡speaker输出(音频线)
ü 硬件会议终端音频输出ßàPC声卡mic输入(音频线)
在模拟桥接方法下,两套系统全部不需要做什么设置,当H3C系统提议会议时,直接打开作为桥接V2会议用户端,使用讲话功效就能够实现两套会议系统对接,H3C视频会议能够看到V2视频会议中主席指定一路视频和混音音频,V2视频会议能够看到H3C视频会议混屏图像和混音

2.3.4 和省局Worldstar系统和硬件系统互通方案
依据我们对现有Worldstar系统认识和了解,我们对此系统对接进行了认真研究,并提出对应处理方案以下:
依据计划要求和省企业 所上软件系统Worldstar互通,我们拟采取模拟桥接方法来实现和其互通。具体方法是,将由Worldstar系统传送过来信号作为一路模拟信号源转接到V2conference系统中来,中间需要占用V2 conference一个用户端,由其作为中转通道转接给全部V2 conference系统参会用户。一样Worldstar系统也能够将V2 conference信号反传本身系统。
另外,我们也能够充足利用V2 系统其灵活方便布署方法在此能够得到充足表现。我们能够在正式授权点基础上为省企业增加2－5点授权,给对应部门提前安装V2 conference用户端(和Worldstar安装在同一PC上),在开会时省企业只要在会场机器直接切换到V2 conference系统中来即可,这么就将省企业会场场景即时传送到XX会场。

和省局硬件系统互通方案,参见2.3.3章节。
2.4 系统处理方案(方案二)
2.4.1 市县乡整体处理方案
在大型视频会议系统中,为了增加某个会议中会场数目;确保处于不一样地域终端能够参与到一个会议中;或因为会场数目需要增加,可是用户处网络带宽不许可,这些情况全部能够经过级联来得四处理,即在每个MCU中选择一组会议进行级联,从而确保这些会议下终端能够一起召开一个会议,而且单台MCU全部功效在级联下均能够实现,会议操作方法和操作界面也不改变,很方便。本方案推荐使用MCU级联方法有互控级联和非互控级联两种级联模式。两种级联模式各自含有不一样功效优势。对整个视频会议组网拓扑图以下所表示:

依据用户网络拓扑结构和视频终端分布情况,我们提议整个项目中市局—县局—乡所视频会议系统采取多MCU分布式结构,每个MCU和各个分支机构视频会议终端(包含软终端和硬终端)集中式组网方案,乡所采取软终端接入(176个软终端),这将会极大增加网络会议灵活性,而且降低会议延迟和会议故障率。共9个节点(含市局和县局),在每个节点配置1台H3C ME5000(配置因会场情况不一样,型号有所不一样),在主会场及各分会场共配置10套会议室型终端(MG6060)。
2.4.2 具体选型
依据网络情况,永城、夏邑、郊区、虞城4处所用MCU型号为ME5000-32,睢县、柘城2处所用MCU型号为ME5000-24,民权、宁陵2处所用MCU型号为ME5000-16。
乡所软终端型号为H3C TOPVIEW。
2.5 H3C(华为3COM)硬件视频系统关键特点
2.5.1 高清楚音视频质量
本方案中推荐MCU设备,含有极强音视频处理能力,支持H.261、H.263、H.264等多个视频协议,和G.711、G.722、G.728等音频协议,和目前市场全部主流终端相匹配,用户能够依据实际情况选择适合音视频协议。而且视频最高能够达成704×5764CIF分辨率。充足利用现有网络资源,本产品完全能够满足用户实现高清楚度视频会议目标。
2.5.2 强大系统兼容性
本企业产品支持规范ITU-T H323国际标准,全部产品均根据国际统一标准进行设计,可和其它各厂家产品互联互通,兼容扩展性好;对于用户已经有产品能够实现很好互通,最大程度利用现有资源。对于以后系统扩容也很方便,只要支持H.323标准产品均可兼容。目前我们已在多个项目中实现了我们产品和其它产品配合使用,充足说明了本企业产品强大兼容性。
系统完全兼容H.323 V4框架协议,能够实现和标准H.323设备配合组网和互连互通,支持基于H.323全部应用(点对点呼叫、多点会议)。MG6030完全兼容SIP 2.0协议,能够和标准SIP设备实现互连互通。支持基于SIP基础语音、可视通话业务(点对点、多点)业务。MG6030是中国首家真正支持H.323/SIP双协议栈视讯会议终端,真正地完整实现了SIP协议栈,并含有良好SIP协议互通性。MG6030同时支持H.323协议和SIP协议,并含有良好互通性,和MCU、GK、语音网关、SIP服务器等各类设备可实现灵活组网。
2.5.3 良好系统扩展性
本方案推荐使用MCU设备含有很好扩展性,其中包含单机扩容能力和多台级联能力。目前本企业单台MCU设备最大能够支持192个768K带宽终端;假如需要继续扩大会议终端数量,还能够经过多台设备级联来实现。
2.5.4 丰富功效应用
本方案推荐使用MCU含有丰富功效,包含摄像头远程遥控、双流画面传送、组播、电视墙、多组会议并发等功效,用户能够依据自己需要选择合适模块,构建成为一个完整视频会议平台,实现自己不一样需要。同时,本方案推荐MCU操作不需要安装专门软件,所以仅需要IE浏览器登陆该MCUIP地址,就能够实现对全部功效操作,对于用户处技术人员,只需要半天至一天培训就能够使其独立进行操作。
2.5.5 完善安全保障
为了确保用户数据安全和会议内容保密,我们为产品设置了特有安全保护方法,比如,设备管理员可设不一样用户名和密码,即以不一样用户名和密码登陆,其所看到操作界面不一样,所管理范围也不一样,所以充足确保了系统和会议安全性。终端和会议模板也可进行加密,即不一样用户只能看到自己终端和会议模板,所以能够对会议数据进行保密,确保了会议之间独立性。
2.5.6 即插即用数据协作
TopView软件(MG6030PC配套软件)可实现电子白板、应用程序共享、桌面共享、即时消息、文件传送等数据会议应用,MG6030为其提供即插即用数据协作。
2.6 H3C系统功效实现
本方案推荐使用H3CMCU和终端配合,能够实现多个功效,满足用户需求:
2.6.1 同时召开多会议
本方案推荐使用MCU能够支持多组会议同时召开,在实际应用中,企业内部不一样子企业之间或部门之间需召开不一样视频会议,相互之间不能有干扰,本企业MCU完善处理了这一问题:
同一H3C ME5000中能够支持同时召开多组多点会议,能够配置多个会议模板,包含会议模式、传输速率、音视频算法等,这么每次开启相同配置会议时,无须重新进行配置,而是从会议模板中直接开启符合要求会议即可。
能够配置多个和会者模板,这么在定义每个会议里参与者时,能够直接从和会者模板中调用,降低了配置会议负担。
会议模板和和会者模板能够储存在H3C ME5000内置数据库中。
能够预置(预约、预定)会议。预置会议和和会者储存在H3C ME5000数据库中。极大满足了用户需求。
2.6.2 动态多分屏
在H.261、H.263模式下,本方案推荐使用MCU提供了新型动态16画面分屏模式,系统提供2,3,4,5＋1,3+4,7＋1,9,8+2,12+1,16分屏等显示功效,其中每个画面有三种选择模式:能够显示某个特定会场;能够设置各个会场轮巡,也能够经过语音激励切换会场。举例以下:
在三分屏模式下我们将上面居中画面设置为手动切换,设成主会场画面;将左下角画面设置为语音激励,则讲话会场画面将出现在左角;将右下角画面设置为自动轮巡,则其它各会场将按系统设定时间进行轮巡,其它分会场画面将逐一显示在右下角。
在会议进行中,多种分屏模式可实时切换,随时将画面显示切换为所需要分屏模式,不会造成断会等不良情况。
多个特殊分屏状态举例以下:

本方案推荐使用MCU还支持H.264编解码下动态多分屏,使图像质量愈加清楚。
2.6.3 会场名称显示
在会场众多时,使用多分屏或讲话人频繁切换时,会使人无法区分出显示是哪个会场,所以需要在每个画面上显示该会场名称。会场名称大小、颜色、位置能够依据会议需要进行调整。
2.6.4 全汉字字幕
本方案推荐使用MCU提供滚动/静止字幕功效,在正式开会、插播会议概要、会议结束时候提供文字说明,其位置、字体大小颜色、底色能够随意调整。使整个视频会议系统更人性化,达成面对面交流效果。会场名称和汉字字幕图例以下所表示:

本方案推荐使用MCU提供了多个语言管理界面,用户依据自己需求可选择汉字简体、汉字繁体和英文管理界面。
能将全部不支持汉字终端名称在会议管理界面中显示汉字名称,方便会议管理员和会议主席维护和操作会议。同时将在线人员和离线人员分离,这么方便会议管理员和会议主席检验哪些终端在线和哪些终端离线。
2.6.5 摄像头远遥(FECC)
为了方便某一会场观看其它会场全貌,能够经过该会场遥控器来调整其它会场摄像头转动和焦距,即远遥功效(FECC)。本方案推荐使用MCU支持FECC功效,能够随时调整观看会场角度和焦距。

2.6.6 终端申请讲话
为了使某个会场能够就讲话者讲话内容进行补充或提问,MCU需要支持终端申请讲话功效。其它会场能够经过终端遥控器来申请讲话,只需摁遥控器”far”键然后摁方向键即可完成申请讲话,而MCU操作员能够在控制界面上看到提醒,只需将广播图像切换到该会场即可。

2.6.7 会议实况组播
本方案提供了会议实况组播,组播接收播放器采取无偿开放Apple企业QuickTime播放器,。本方案组播功效更具开放性,而且能让用户省时省力。其可带来以下好处:
² 增加会议参与点数
² 经过QuickTime播放器和RealPlayer播放器接收观看
² 多个会议能够分别进行组播
利用系统提供会议实况组播功效,IP网上全部授权用户全部能够观看到会议实况,随时了解会议进展,这么能够扩大会议范围。没有直接参与会议人员能够在自己办公室了随时了解会议进展和会议内容。

2.6.8 双流功效
本方案推荐使用MCU支持动态双视频流传输,支持静态图片和PPT文档传输,支持电子白板,使整个视频会议系统愈加完善,方便会议参与者交流。

2.6.9 WEB管理方法
经过全汉字WEB管理方法,系统管理员能够对MCU进行系统配置和管理,终端用户能够对MCU进行会议控制和管理。
本方案推荐使用MCU采取Web远程管理方法。Web管理方法要比Client端软件管理方法灵活很多,尤其是当主会场变更到异地时,如:平时主会场全部设在市局,这时管理软件安装在市局某台PC机上,当领导到外地视察,需要开现场视频会议,则需要在外地会场再安装一套Client端管理软件,而Web管理方法则不存在这么管理复杂问题,用户不需要安装任何管理软件,任意一台PC全部能够管理视频会议。
2.6.10 多个会议模式
含有多个会议控制方法:主席控制、导演控制、语音激励、自动轮巡等控制方法。本方案推荐使用MCU能够实现主会场单独选择观看任意分会场图像,而不改变分会场所看图像。
2.6.11 会场轮巡功效
本方案推荐使用MCU支持主场轮巡和广播轮巡功效:
主场轮巡:主会场能够轮巡观看分会场图像,这么会议主席能够随时了解各个分会场情况,方便控制会议进度和维持会场气氛。
广播轮巡:全部会场一起轮巡观看各个会场图像,充足调动各个会场主动性,愈加好调整会议气氛。
2.6.12 终端掉线重邀
当碰到开会过程中终端掉线现象时,为节省会议重组时间,免去逐一重邀终端麻烦,能够使用手动群邀方法使掉线全部终端重新加入会议;或也能够使用自动群邀终端上线功效,即每隔一个固定时间,MCU会重新邀请一次全部终端上线,避免了因为管理员没有立即发觉,而造成分会场脱离会议情况,确保了会议顺利进行,同时能够节省更多宝贵时间并能简化会议管理员操作。
2.6.13 全路混音及闭音
为了增加讲话会场和其它会场互动性,即使讲话会场立即听到其它会场对演讲内容反馈,也为了全部会场能够对讲话内容进行讨论,MCU必需支持全路混音。可是大部分MCU全部只能支持到4路或8路混音,而本方案推荐使用MCU能够实现全路混音,即全部接入会议终端全部能够参与混音。
当终端不支持申请讲话功效时,假如系统采取全路混音方法,还能使全部分会场和会人员能够经过语音通知会议主席要求讲话,这么大大节省了申请讲话操作时间,同时使电视会议更人性化。
而有时为了避免全路混音带来声音嘈杂等现象,能够利用麦克风闭音或音响闭音功效来屏蔽掉一些会场声音:麦克风闭音可使受控会场声音无法传输出来;音响闭音则使该会场无法听见声音,以满足用户在会议过程中多种需求。
2.7 H3C硬件系统网络适应性设计
因为视频会议系统基于H.323协议,其全部数据全部经过以太网传输,所以其视频质量很大程度上依靠于网络环境优劣。在网络条件不好情况下,本方案推荐使用MCU关键经过以下多个方面确保音视频传输质量:
2.7.1 系统QoS保障
本方案推荐使用MCU支持RTP/RTCP (实时传输协议/实时传输控制协议),可有效纠正包延时、包失序和包抖动,从而确保了音、视频连续性和语音图像同时。
同时,经过设置音、视频缓冲区大小,能够确保放出来画面和声音保持连贯性;还能够经过修改终端发给MCUI帧频率,MCU发给终端I帧频率,和MCU编解I帧频率,经过这些全部能够从一个侧面确保播放出音视频质量。
视频终端也支持IP Precedence 和Differentiated Service Specification 保障机制,经过和MCU配合,能够实现端到端QOS保障机制。
2.7.2 支持混速
本方案推荐使用MCU支持混速功效。因为实际情况中各个会场网络条件可能不相同,所以为了确保不一样带宽终端全部能够参与到会议中来,MCU必需支持各个终端以不一样带宽加入到会议,在此条件下还要保障各个会场有很好图像和声音质量。
2.7.3 带宽优化
假如各分会场之间采取网络带宽不高,在承载视频业务同时还要运行其它业务,资源比较担心。这种情况下假如使用GK,GK能够依据网络情况自动分配带宽,保障了视频会议继续进行和数据正常传输。
2.7.4 跨网组会
因为用户处网络可能会分为不一样网段(数据网、视频会议网等等),为了确保这些不一样网段终端全部能够加入到一个会议中,所以本方案推荐使用MCU尤其设计了多网口多路由技术,它提供4个以太网口,其中3个是会议连接网口,能够跨接不一样网段,而且能够做网络负载均衡。

2.7.5 支持防火墙、NAT穿越
当碰到需要跨接公网和私网时,肯定需要视频数据经过防火墙和NAT,可是视频会议媒体流需要经过RTP协议来传输,而传输所需要源端口和目标端口是动态确定。而防火墙对于H.323协议,需要开放端口为1718或1719(发向网守RAS消息所用端口)、1720(呼叫信令消息所用端口)。所以这么设定无法确保音、视频数据传输。
对于NAT,NAT在公网地址和私网地址之间起翻译作用,所以让不满足条件IP包不能够穿透NAT。NAT对HTTP等端口固定通常应用协议,只需要转换IP/TCP/UDP头,即可很好地实现穿透,但对H.323等视频应用来说,是在控制信息中动态地协商媒体流端口,信令协议里面IP地址也是私有,即NAT无法获取到该IP地址来进行私网IP地址到公网IP地址转化,所以该数据包无法在公网上路由。即音、视频数据包无法穿越NAT。
所以本方案推荐使用MCU采取多个以太网接口连接防火墙和NAT两边视频终端,从而绕过了防火墙和NAT,使它们两边视频终端能够在同一会议中,而公网和私网之间其它数据传输仍要经过防火墙,使网络仍然含有安全保护作用。

2.8 H3C系统可靠性设计
系统可靠性是视频会议能够正常进行一个关键保障,本方案推荐使用MCU系统可靠性关键表现在以下多个方面:
² 双机热备
在视频会议召开过程中,不可避免会出现因意外情况造成工作中MCU不能正常运行现象。H3C ME5000型MCU双机热备技术使用,完善地处理了这一问题。
双机热备,简单来说,即设置两台MCU,互为主备机。开会过程中,两台设备均开启,但只有主机能够操作会议,当主机MCU因意外情况造成会议无法继续进行时,系统会自动进行备份切换,由备机MCU继续负担开会任务。从而在短时间内,不需要对备机MCU重新设置会议情况下,备机MCU替换主机MCU将会议继续召开,确保会议顺利进行。

² 冗余电源
本方案推荐使用MCU配有冗余备份电源,冗余备份电源含两个电源,设备工作时两个电源均通电,其中一个电源作为工作电源为设备进行供电,当正在供电电源发生故障无法正常供电时,备用电源立即无间隔接替原有工作电源进行工作,确保设备流畅无间断供电。
² 设备采取嵌入式操作系统,严禁数据随便写入,稳定可靠,所以确保了病毒攻击。
² 网络状态实时监测
² 调整功效(保障整体会议正常观看)
会议控制软件上提供网络状态监测功效,实时关注网络改变,帮助判定网络故障。MCU还提供断线重邀功效,当参与会议某一终端因为非主观原因而离开了会议,我们提供机制不停对离开会议终端进行邀请,直到该终端加入会议。
² 自适应网速控制功效;
² I帧传输频率依据网络流通情况进行自动调整;
² MCU编码I帧速率能够依据网络实际情况进行调整;
² 终端含有自动适
