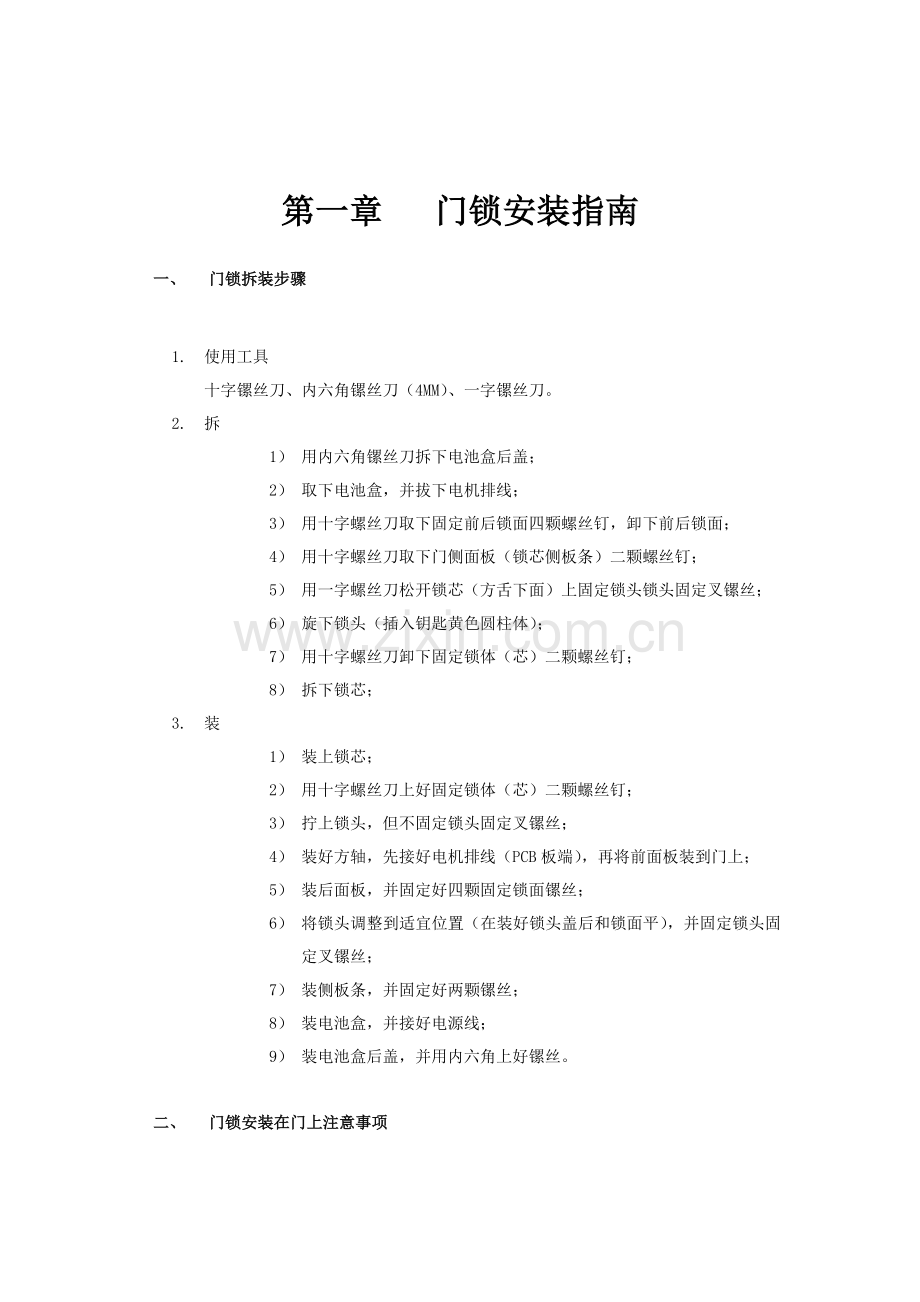

第一章 门锁安装指南
一、 门锁拆装步骤

1. 使用工具
十字镙丝刀、内六角镙丝刀（4MM）、一字镙丝刀。
2. 拆
1） 用内六角镙丝刀拆下电池盒后盖；
2） 取下电池盒，并拔下电机排线；
3） 用十字螺丝刀取下固定前后锁面四颗螺丝钉，卸下前后锁面；
4） 用十字螺丝刀取下门侧面板（锁芯侧板条）二颗螺丝钉；
5） 用一字螺丝刀松开锁芯（方舌下面）上固定锁头锁头固定叉镙丝；
6） 旋下锁头（插入钥匙黄色圆柱体）；
7） 用十字螺丝刀卸下固定锁体（芯）二颗螺丝钉；
8） 拆下锁芯；
3. 装
1） 装上锁芯；
2） 用十字螺丝刀上好固定锁体（芯）二颗螺丝钉；
3） 拧上锁头，但不固定锁头固定叉镙丝；
4） 装好方轴，先接好电机排线（PCB板端），再将前面板装到门上；
5） 装后面板，并固定好四颗固定锁面镙丝；
6） 将锁头调整到适宜位置（在装好锁头盖后和锁面平），并固定锁头固定叉镙丝；
7） 装侧板条，并固定好两颗镙丝；
8） 装电池盒，并接好电源线；
9） 装电池盒后盖，并用内六角上好镙丝。
二、 门锁安装在门上注意事项

1. 安装锁体、锁头
1) 把锁体放入已开好门槽内，并用自攻螺丝钉 5×30紧固（锁舌斜面向门外侧）。
2) 在锁体指定大方轴孔位上插上大方轴（两边）。
2. 门锁整体安装程序
1) 先固定锁体，在安装时应注意从锁体中引出插头线，不要拉断。
2) 将大方轴插入锁体方口中。注意：大方轴上有定位槽，短一端插入锁体方口中，切记不能插反。
3) 检验正、反锁面把手孔内弹簧有没有脱落，如脱落应立即补上。
4) 先把前锁面把手内方孔对准大方轴，前锁面面板圆孔对准锁芯上锁头合上；如是1003、1103、1800型门锁，须注意锁头系片和锁芯内钥匙拔块吻合。
5) 把后锁面用小方轴先插入后锁面装饰铜环组件内，垂直对准锁体上大方轴和锁芯拔叉孔内（小方轴孔）合上。
6) 一手扶住锁面，一手用螺丝杆先拧上后锁面上部一孔，然后再拧上其它3个螺丝杆（注：此时装饰铜环应和铜执手垂直）。
7) 将锁体电机线插头插入PCB板指定插孔内（排线插头打胶面向上）。
8) 用2个M 4×5十字沉头铜螺丝钉把锁侧板固定在锁体上（在门侧面）。
9) 把电池盒组件在安装完四节碱性电池（6V，应注意电池正、负级）后，插入后锁面端盖上。
10) 用IC卡调试门锁，待各项功效合格后，再把塑料电池盒盖用4mm内六角板手固定在内执手部件上。（注意：电池盒盖内侧两个螺丝不要压住电池盒上电源线，以防短路。）
三、 门锁自检调试
1. 首先检验手制动部分对斜舌和方舌灵活性，以轻松自如进出为标准。
2. 用智能卡检验门锁全部功效是否正常运行。
3. 用机械钥匙开启门锁，斜舌和方舌应灵活，一样也应轻松自如。
四、 开门扣盒
1. 先将安装门锁门靠在门框上，将方舌打出来以斜舌上缘和方舌下缘在门框上划两条线，再用角尺将两条线引到门框侧面。
2. 用角尺量斜舌直线边和门正面边距离，然后在门框图侧面凸起部分到门框图内侧之间，划相同距离一个垂直线。须尤其指出，假如门已变形，应按以下程序安装：
1) 先把门关闭，测量变形门和门框凸起部分在门关闭后之间未接触上间隙（缝隙 为Xmm）。测量斜舌直线 和门下面边距离（Ymm）。
2) 计算两距离和（X+Y）。在门框侧面凸起部分到门框图内侧之间画出和X+Y距离相等线并引出一条垂直线，方可进行门扣板画线安装工作。增加Xmm距离是为预防变形门在关闭时，因门和门框部有缝隙而使锁舌无法进入门扣盒，造成门无法锁上情况出现。）
3) 用门扣板靠近凸出部分侧内孔边和所划垂直线一致后固定，再以门扣板外侧边在门框上划相同大图线。
4) 用凿子按所划线修孔。修孔时应注意将门扣板上下耳部深度和门框平齐、门扣盒以刚好放入为准则，修好后将固定螺丝上好。
5) 安装好后须检验门关闭后松动度最好在2mm左右为佳。
五、 更换电池
1. 后锁面执手部件上有一塑料电池盒盖，须用十字螺丝批旋下十字螺丝钉。
2. 将电池盒拔下，按要求正、负极安装碱性电池。
3. 安装电池盒连线插头和锁芯线路板插座时不能插错，以免烧坏线路板元器件。
4. 盖上电池盒盖，旋紧内六角螺丝。
5. 电池安装完成，须向锁中插卡测试检验是否正常。
十一、质量检验
1. 用智能卡检验门锁全部功效（详见ADEL酒店门锁软件说明书之门锁设置指南）。
2. 检验门锁安装过程中有没有损坏（前后锁面漆面有没有划痕，灯罩及把手是否损坏）。
3. 检验关门后松动度（关门后，假如门没有变形，门松动度最好在2mm左右为佳）。
4. 检验开关门灵活度。
十二、温馨提醒

注意：门锁安装好后，请不要为了方便施工人员进出、联络和通风等情况而在房门打开情况下将门锁大方舌打出，以阻止房门被锁上。由此可能造成因开关门强大冲击力（因风吹或其它人为原因）而造成门锁方舌变型，影响门锁正常使用。
第二章 门锁维护指南
一、 用户日常注意事项
1. 定时检验电池电压是否足够：假如插卡后，红灯亮，蜂鸣器响四声表示电池欠压，即使还能开锁几十次，但应立即更换电池。用机械钥匙开锁更换电池：假如在红灯亮后没有立即换电池，使得电池电压降到不足以开锁时，应该用机械钥匙将门打开，将电池换掉。
2. 锁表面清洁：假如锁表面出现污渍，应用软纸或布将它擦净，注意不能用硬或有腐蚀性东西擦锁。
1) 锁体表面需保持清洁、干燥。如污染、污渍，应用柔软洁净手巾擦拭。
2) 锁面把手是开关门锁关键机械部分，其灵活度直接影响门锁开、关门质量，切勿在把手上悬挂物件。
3. 含腐蚀性物质不得和锁面接触，以免破坏锁面保护层，影响锁面光泽度。
4. 定时校准锁内时钟：为了确保锁内正确时钟，提议每隔1-2个月，发一张时钟卡去校准锁内时钟。
5. 门锁各部位固定螺丝是否松动、把手是否松动。假如松动必需固定好，以免影响门锁正常使用。
6. 不能够在锁把手上悬挂湿毛巾或其它重物。
7. 门锁螺钉松紧检验：门锁在实际使用过程中因开关门抖动等原因，门锁固定螺丝可能会松动，工程维护人员需定时对门锁进行检验，将松动螺钉拧紧，以确保门锁正常使用。包含：前后面板固定螺钉、侧板条固定螺钉、锁头固定螺钉、门扣板固定螺钉等。
8. 门锁把手灵活度检验：门锁在实际使用过程中因开关门抖动等原因，门锁把手可能会出现松动，工程维护人员需定时检验，并参考附录B图三和图四，将把手卡璜、螺母拧紧。以确保门锁正常使用。
9. 门锁卡基异位检验：门锁在实际使用过程中，卡基可能会移位或卡座内在使用带入杂物，造成插卡不灵敏。
1) 卡基移位将造成不好插卡（IC卡或磁卡锁），能够将锁拆下来，调整前面板上PCB卡基位置至合适位置。
2) 卡座有杂物（IC卡或磁卡锁）将造成插卡不易到位，要用力往卡座里面顶，才能开门。此种情况也能够将PCB板拆下来，清理掉卡座中杂物即可。
10. 门变形检验：门因使用环境和年限等原因将可能产生变形，由此将影响门正常开关，严重将影响
门锁正常使用寿命。需叫专业木工师傅对门进行调整即可。
11. 门锁电池电压不足检验：爱迪尔电子门锁是用电池提供电源，采取5号碱性电池。电池在使用一定时间后，电压降低到严重不足时候，就会影响到门正常开启。此时需更换电池。
二、门锁故障处理实例
1. 门锁出现故障原因：
1) 安装不正确
2) 使用不正确
3) 硬件有损坏
4) 电池问题
5) 其它方面问题
2. 故障处理步骤：
1) 首先检测门锁全部功效是否正常，判定门锁问题所在部件、IC卡卡基异位检验、门变形检验、电池电压不足检验。
2) 针对门锁不正常功效初步判定问题所在损坏零部件。
3) 依据以上初步判定，更换或维修对应零部件。
4) 维修完成后用正确使用方法检验测试门锁全部功效是否正常。
5) 分析故障出现原因，给用户解释产生问题原因，假如是用户不正确使用所造成，须给用户提出具体提议和正确使用方法或是注意事项。
6) 如有出现问题特殊、出现频繁，尤其是新产品出现问题，需要在处理时观察具体故障现象,方便回企业反馈信息，产品在使 用过程中出现问题，有利于产品改善。
3. 判定门锁问题步骤：
电子门锁通常问题关键集中在电池、卡、PCB板、电机和所安装时开孔。当门锁出现问题时，通常采取排除法进行问题判定。
1) 检验电池是否有电，如没有电，首先更换电池。
2) 确定卡有效性。将卡拿到总台进行读写操作，看看卡是否坏掉或是否是此客房有效卡。用有效卡测试门锁全部功效是否正常。
3) 检验锁机械传动是否正常，锁零配件是否有损坏，门、门扣是否正常。如有零配件损坏，则更换零配件。
4) 假如问题仍存在，须将门锁从门上拆下来，再零碎连接在一起（不安装在门上）测试。假如正常，则可能是开孔有问题造成电机簧片运转不畅或挤压到电机线造成接触不良；修理门锁孔。
5) 假如不是锁孔问题，可将该锁PCB板和另外一把正常运行门锁锁芯连在一起，经测试问题处理， 则可能是原锁电机有问题；假如经测试问题依旧，则可能是PCB板有问题，更换PCB板。
6) 更换经判定可能有问题部件，连接、设置好再试。假如还有问题，则继续查找（有时可能PCB板和电机等相关部件同时有问题），直到问题处理
7) 重新安装好门锁，并重新好设置门锁
8) 校对好时钟。
4. 门锁故障实例（以IC卡为例，其它类型门锁类同）：
1) 插卡无效，红灯亮
A. 总裁卡：插入总裁卡后，蜂鸣器响，红灯亮，可能原因有：
A) 方向插错或卡已损坏。处理措施：更换插卡方向或更换新总裁卡。
B) 卡在自我保护状态。处理措施：将卡插入发卡机，在软件“卡片操作”中点击“读卡→修改”即可。
C) 该总裁卡和原来设置门锁总裁卡不是由同一系统发出。处理措施：重新发行新总裁卡。
D) 总裁卡密码已改变。处理措施：注销该卡后重新发行。
B. 管理卡：插入管理卡后，蜂鸣器响，红灯亮，可能原因有：
A) 方向插错或卡已损坏。处理措施：更换插卡方向或更换新管理卡。
B) 卡在自我保护状态。处理措施：将卡插入发卡机，在软件“卡片操作”中点击“读卡→修改”即可。
C) 该管理卡和原来设置门锁管理卡不是由同一系统发出。处理措施：重新发行新管理卡。
D) 管理卡密码已改变。处理措施：注销该卡后重新发行。
C. 别墅卡：插入别墅卡后，蜂鸣器响，红灯亮，可能原因有：
A) 方向插错或卡已损坏。处理措施：更换插卡方向或更换新别墅卡。
B) 卡在自我保护状态。处理措施：将卡插入发卡机，在软件“卡片操作”中点击“读卡→修改”即可。
C) 该别墅卡和原来设置门锁别墅卡不是由同一系统发出。处理措施：重新发行新别墅卡。
D) 别墅卡密码已改变。处理措施：注销该卡后重新发行。
D. 总控卡：插入总控卡后，蜂鸣器响，红灯亮，可能原因有：
A) 方向插错或卡已损坏；处理措施：更换插卡方向或更换新总控卡。
B) 卡在自我保护状态。处理措施：将卡插入发卡机，在软件“卡片操作”中点击“读卡→修改”即可。
C) 总控卡和原来设置门锁总控卡不为同一系统。处理措施：重新发行新总控卡。
D) 总控卡密码已改变。处理措施：注销该卡后重新发行。
E. 应急卡：插入应急卡后，蜂鸣器响，红灯亮，可能原因有：
A) 方向插错或卡已损坏。处理措施：更换插卡方向或更换新应急卡。
B) 卡在自我保护状态。处理措施：将卡插入发卡机，在软件“卡片操作”中点击“读卡→修改”即可。
C) 该应急卡和原来设置门锁应急卡不为同一系统。处理措施：重新发行新应急卡。
D) 应急卡密码已改变。处理措施：注销该卡后重新发行。
F. 中止卡：插入中止卡后，蜂鸣器响，红灯亮，可能原因有：
A) 没有结合楼层卡一起使用。处理措施：先插楼层卡后插入中止卡。
B) 卡在自我保护状态。处理措施：将卡插入发卡机，在软件“卡片操作”中点击“读卡→修改”即可。
C) 中止卡密码已改变。处理措施：注销该卡后重新发行。
G. 数据卡：插入数据卡后，蜂鸣器响，红灯亮，可能原因有：
A) 方向插错或卡已损坏。处理措施：更换插卡方向或更换新数据卡。
B) 卡在自我保护状态。处理措施：将卡插入发卡机，在软件中点击“测试数据卡”测试完后，假如没有报错，则重新到门锁上提取数据即可。
H. 会议卡：插入会议卡后，蜂鸣器响，红灯亮，可能原因有：
A) 没有结合楼层卡一起使用。处理措施：先插楼层卡后插入会议卡。
B) 卡在自我保护状态。处理措施：将卡插入发卡机，在软件“卡片操作”中点击“读卡→修改”即可。
C) 会议卡密码已改变。处理措施：更换插卡方向或更换新会议卡。
I. 领班卡：插入领班卡后，蜂鸣器响，红灯亮，可能原因有：
A) 领班卡方向插错或卡已损坏。处理措施：更换插卡方向或更换新领班卡。
B) 卡在自我保护状态。处理措施：将卡插入发卡机，在软件“卡片操作”中点击“读卡→修改”即可。
C) 没有设置领班区域或领班区域设置错误。处理措施：用管理卡重新设置领班区域。
D) 门锁处于反锁状态。处理措施：让门锁处于非反锁状态。
E) 门锁处于中止状态。处理措施：先取消门锁中止状态，再用领班卡开门。
F) 领班卡密码已改变。处理措施：注销该卡后重新发行。
J. 楼层卡：插入楼层卡后，蜂鸣器响，红灯亮，可能原因有：
A) 楼层卡方向插错或卡已损坏。处理措施：更换插卡方向或更换新楼层卡。
B) 卡在自我保护状态。处理措施：将卡插入发卡机，在软件“卡片操作”中点击“读卡→修改”即可。
C) 没有设置楼层编号域或楼层编号设置错误。处理措施：用管理卡设置正确楼层卡。
D) 门锁处于反锁状态。处理措施：让门锁处于非反锁状态。
E) 门锁处于中止状态。处理措施：先解除门锁中止状态，再用楼层卡开门。
F) 楼层卡密码已改变。处理措施：注销该卡后重新发行。
K. 退房卡：插入退房卡后，蜂鸣器响，红灯亮，可能原因有：
A) 没有结合楼层卡一起使用。处理措施：插入楼层卡后再插入退房卡。
B) 卡在自我保护状态。处理措施：将卡插入发卡机，在软件“卡片操作”中点击“读卡→修改”即可。
C) 退房卡密码已改变。处理措施：注销该卡后重新发行。
L. 时钟卡：插入时钟卡后，蜂鸣器不响，且拔卡后红灯亮，可能原因有：
A) 卡方向错误。处理措施：插正确方向插入卡。
B) 卡在自我保护状态。处理措施：将卡插入发卡机，在软件“卡片操作”中点击“读卡→修改”即可。
C) 卡已损坏。处理措施：更换新时钟卡。
D) 门锁处于反锁状态。处理措施：让门锁处于非反锁状态。
E) 门锁处于中止状态。处理措施：先解除门锁中止状态，再用时钟卡设置。
F) 时钟卡密码已改变。处理措施：先注销该卡后重新发行。
M. 清洁卡：插入清洁卡后，蜂鸣器响，红灯亮，可能原因有：
A) 清洁卡方向插错或卡已损坏。处理措施：更换插卡方向或更换新清洁卡。
B) 卡在自我保护状态。处理措施：将卡插入发卡机，在软件“卡片操作”中点击“读卡→修改”即可。
C) 清洁卡密码已改变。处理措施：先注销该卡后重新发行。
D) 没有设置清洁区域或清洁区域设置错误。处理措施：用管理卡设置正确清洁卡。
E) 门锁处于反锁状态。处理措施：让门锁处于非反锁状态。
F) 门锁处于中止状态。处理措施：先解除门锁中止状态，再用时钟卡设置。
G) 锁内时钟不正确。处理措施：用正确时钟卡重新设置门锁时钟。
N. 客人卡：插入客人卡后，蜂鸣器不响，且拔卡后红灯亮，可能原因有：
A) 客人卡方向插错或卡已损坏。处理措施：更换插卡方向或更换新客人卡。
B) 卡在自我保护状态。处理措施：将卡插入发卡机，在软件“卡片操作”中点击“读卡→修改”即可。
C) 没有设置客房编号或客房编号设置错误。处理措施：用管理卡重新设置正确客人卡。
D) 门锁处于反锁状态。处理措施：让门锁处于非反锁状态。
E) 门锁处于中止状态。处理措施：先解除门锁中止状态。
F) 锁内时钟不正确。处理措施：用正确时钟卡重新设置门锁时钟后再用客人卡开门。
2) 可开门卡插卡后绿灯亮且蜂鸣器响，但又不能开锁原因可能有：
A. 电机离合器损坏，不能运转；处理措施：更换电机。
B. 电机涡轮和弹簧位置不正确；处理措施：更换电机。
C. 电机铜片被杂物卡死；处理措施：清理锁体或门内杂物。
D. 安装门锁时，方轴和羊角未呈垂直状态，使羊角运动后不能完全复位，卡住电机铜片；处理措施：重新安装门锁至把手灵活。
E. 安装门锁时，门框内壁过紧，卡住电机铜片；处理措施：修整锁槽内壁。
F. 电池盒引线和PCB板上插槽接触不良；处理措施：调整插头或方向。
G. PCB板故障。
3) 插卡后没有任何反应：插卡后，红、绿灯均不亮，蜂鸣器不响，不能开门，可能原因有：
A. 锁内没有电池；处理措施：更换碱性电池。
B. 锁内PCB板上读卡装置“卡座”已损坏；处理措施：更换PCB板。
C. 电池盒引线和PCB板上插槽没有连接。处理措施：将其正确连接。
4) 低电压指示：门锁对电池电压不足提醒信息以下：
A. 插入任何一张有效开门卡后，均亮黄灯，但还能开门几十次，此时应立即通知相关部门更换电池。
B. 插入有效开门卡以后，“嘀”一声响，禄灯常亮不熄，不能开门。则表明锁内电池电压不足，需更换电池后才能开门。
C. 当插入任何一张开门卡后，蜂鸣器“嘀、嘀、嘀”连叫三声且红灯亮，则表明锁内电池电压严重不足，需更换电池后才能开门。
D. 插入任何卡，门锁没有任何反应，则有可能是电池已完全没电了。
注意：
以上均为门锁电池电压不足几点表现症状，但各表现症状为不可逆，即症状表现为亮黄灯、红灯或没任何反应并不一定表示电池没电，也有可能是其它原因造成，如：静电原因造成亮黄灯；插入为非有效开门卡或磁卡有效开门时间已过，也有可能是PCB板有问题等。具体判定需要在实践中探索总结！
5) 插卡亮黄灯可能原因：
A. 静电。处理措施是往门锁卡座里面用力吹口气，将PCB卡座上静电消除掉。
B. 电池电压不足。处理措施是换电池。
6) 插卡亮红灯可能原因：
A. 此卡坏或为非有效开门卡。处理措施是用有效开门卡开门。
B. 此卡有效开门时间已过（关键是客人卡和清洁卡有此症状）。处理措施是将此卡拿到总台重新写卡。
C. 门锁内未设置此卡开门参数。处理措施是用管理卡将此卡设置到门锁里面。
D. 门锁时钟不准（关键是客人卡和清洁卡有此症状）。处理措施是校对门锁时钟。
E. 电池电压不足。处理措施是更换电池。
F. 门锁处于反锁状态。处理措施是用总控卡开门。
G. 门锁PCB板有问题。处理措施是更换PCB板后重新设置门锁。
7) 插卡无任何反应可能原因：
A. 电池电压已耗尽。处理措施是更换电池，并校对好时钟。
B. 门锁PCB板有问题。处理措施是更换PCB板后重新设置门锁。
C. 注意：更换电池，必需用时钟卡校准锁内时钟，不然客人卡和清洁卡可能因为锁内时间不正确而不能开门。
8) 锁体故障（锁芯部分，含电机）
插卡后绿灯亮，蜂鸣器响，无法转动把手可能原因有：
A. 电机离合器损坏，不能运转。处理措施：更换电机。
B. 电机涡轮和弹簧位置不正确。处理措施：更换电机。
C. 电机铜片被杂物卡死。处理措施：清理锁体或门内杂物。
D. 安装门锁时，方轴和羊角未呈垂直状态，使羊角运动后不能复位，抵住电机铜片进入羊角槽内。处理措施：重新安装门锁至把手灵活。
E. 安装门锁时，锁槽内壁和铜片接触过紧，卡住铜片。处理措施：修整锁槽内壁。
插卡后红灯亮，不能开门，可能原因有：
A. 锁体内有杂质，和电机微动开关接触，影响微动开关正常运动。处理措施：清理锁体内杂质。
B. 电机微动开关损坏。处理措施：更换电机。
C. 机械故障，使组合斜舌无法完全复位，关闭斜舌微动开关畅开。处理措施：更换锁体。
D. 电机插头和PCB板接口接反或松动接触不良。处理措施：调整电机插头及方向。
9) PCB板
A. 插卡后红灯亮，蜂鸣器不响，无法开门，可能原因有：
A) PCB板损坏。处理措施：更换PCB板。
B) 室内空调长时间制冷，使水汽进入锁内，损坏PCB板。处理措施：更换PCB板。
C) 卡座损坏（用户用非IC卡物件插入卡座，使卡座内簧片触点变形）。处理措施：更换PCB板。
B. 插卡后无信号，绿灯不亮，但能开门，可能原因有：
A) 发光二极管损坏或发光二极管电源接触不灵敏。处理措施：更换发光二极管或调整插口位置。
B) 发光二极管未放入灯罩内，处理方法：将发光二极管放入灯罩。
C. 插卡后绿灯亮，蜂鸣器不响，能开门，可能原因有：蜂鸣器故障。处理措施：更换PCB板。
D. 插卡后没有任何反应，即红、绿灯不亮，蜂鸣器不响，可能原因有：PCB板卡座损坏（用户用非IC卡物件插入卡座，使卡座内簧片触点变形）。处理措施：更换PCB板。
10) 电池
A. 插卡后无任何反应，可能是以下原因：
A) 电池盒损坏或电源接触不良。处理措施：更换电池盒。
B) 电池没电。处理措施：更换电池。
B. 插卡后，红灯亮，蜂鸣器连响四声，可能能够开门，可能原因：电池欠压。处理措施：更换电池。
C. 插卡后，红灯亮，蜂鸣器连叫四声，能否开门不定，可能有以下原因：安装电池时，电池正负极错误（应检验电池盒是否烧坏变形）。处理措施：正确安装电池，纠正电池正负极错误，更换被烧坏变形电池盒。
11) 门故障分析
A. 开、关门不灵活，可能原因有：
a) 门变形，应立即调整门扣板位置。
b) 门锁安装质量不合格，影响锁体运动。处理措施：调整锁面和锁体（芯）置。
B. 使用退房卡时，无效，可能有以下原因：门变形，使组合斜舌进出门扣板磨擦过大不能完全伸展，影响斜舌微动开关工作。处理措施：调整门扣板位置。
C. 量避免不法分子不妥行为注意检验门标准，具体标准可参见中国公共安全行业标准，包含上下左右之间间隙,尤其是门下端和地面之间间隙。如发觉不符合，请立即给完善，以尽。
12) 门锁部门配件安装注意事项
A. 更换电机步骤（A锁芯）：
A) 用十字螺丝批取下电池盒盖。
B) 用十字螺丝刀取下固定前后锁面四颗螺丝钉，卸下电池盒及前后锁面；
C) 用十字螺丝刀取下门侧面板二颗螺丝钉；
D) 用十字螺丝刀卸下固定锁体（芯）二颗螺丝钉锁头孔
小方轴孔
固定镙钉
大方舌
防插斜舌
组合斜舌
大方轴孔
电机线
锁体盖

图(1)
微动开关
电机支架
大、小羊角
电机组件

锁头固定片
开关簧片
组合斜舌
防插斜舌
E) 用十字螺丝刀扭开锁体表面四个固定镙钉，打开锁体（芯）盖，以下所表示:

F) 先把电机支架从锁体上取下，再把电机组件从锁体内取出，在取出电机时要注意电机三个微动开关，不要弄断。
G) 更换新电机，注意要装开关簧片，并使更换新电机在旧电机位置,如上图(2)所表示；
H) 用十字螺丝刀装上锁体盖（注意不要压住电机线）如上图(1)所表示；
I) 把锁体装入门内，拧上固定锁体两颗螺丝钉；
J) 装上前后面板，注意调整位置，使把手开门灵活；
K) 依据面板，调整锁头深浅位置，再拧紧锁头固定片；
L) 插上电池盒插头及电机插头；
M) 则用十字螺丝批装上电池盒盖，注意不要压住电池盒线。
N) 装上门侧面板；
O) 投入正常使用。
B. B锁芯标准（小锁芯）：
A) 用十字螺丝批取下电池盖。
B) 用十字螺丝刀取下固定前后锁面四颗螺丝钉，卸下电池盒及前后锁面；
C) 用十字螺丝刀取下门侧面板二颗螺丝钉；
D) 用十字螺丝刀卸下固定锁体（芯）二颗螺丝钉；
锁头孔
小方轴孔
固定镙钉
大方舌
防插斜舌
组合斜舌
大方轴孔
电机线
锁体盖
钢柱

图(3)
E) 用十字螺丝刀扭开锁体表面五个固定镙钉，打开锁体（芯）盖，以下图(4)所表示:

微动开关
电机支架
大、小羊角
电机组件

锁头固定叉
大方舌
组合斜舌

图　(4)

F) 先把电机支架从锁体上取下，再把电机组件从锁体内取出，在取出电机时要注意电机微动开关，不要弄断。
G) 更换新电机，注意要装开关簧片，并使更换新电机在旧电机位置,如上图(4)所表示。
H) 用十字螺丝刀装上锁体盖（注意不要压住电机线）如上图(3)所表示。
I) 把锁体装入门内，拧上固定锁体两颗螺丝钉。
J) 装上前后面板，注意调整位置，使把手开门灵活。
K) 依据面板，调整锁头深浅位置，再拧紧锁头固定片。
L) 插上电池盒插头及电机插头。
M) 用十字螺丝批装上电池盒盖。
N) 装上门侧面板。
O) 投入正常使用。
C. 更换锁体步骤：除无上述F、G步外，其它相同。
D. 更换PCB板步骤
A) 用十字螺丝批取下电池盒盖。
B) 用十字螺丝刀取下固定前后锁面四颗螺丝钉，卸下电池盒及前后锁面。
C) 用十字螺丝刀卸下前锁面PCB板，更换新PCB板，拧紧固定螺丝钉。
D) 装上前后面板，注意调整位置，使把手开门灵活。
E) 插上电池盒插头和电机插头。
F) 用十字螺丝批装上电池盒盖。
E. 更换电池盒或电池步骤
A) 用十字螺丝批取下电池盒盖。
B) 拔下电池盒插头，取下电池盒。
C) 更换电池盒或电池（必需使用碱性电池，并注意电池正、负极）。
D) 插上电池盒插头。
E) 用十字螺丝批装上电池盒盖
F. 关键说明：在不好判定是电机或PCB板故障时，可先拔掉电机插头，再用卡测试PCB板是否损坏，如测试正常，则问题出在电机上。
13) 其它说明事项
A. 锁面把手不灵活，使组合斜舌伸展受阻，影响斜舌开关工作，使卡开门无效。
B. 更换电池时，时间不能超出三分钟，不然使锁内时钟不正确或时钟丢失。
C. 维护门锁后，应对门锁进行重新设置。
D. 客人卡不能开门时，应用数据卡取出锁内开锁统计，查找原因。
E. 插卡后红灯亮，瞬间转变为绿灯闪烁，但开门正常。大部分是环境干燥，产生静电反应，不影响门锁使用。
三、门锁配套产品
1. 节电开关：
如插卡没反应，指示灯不亮或是其它方面现象。维护步骤：
1) 假如是爱迪尔专用延时节电开关（如IC卡、感应卡等专用延时节电开关），首先要确定是否是相匹配IC卡或RF感应卡，卡座中是否有异物等。
2) 检验延时节电开关电源接线是否接触不良、脱落。
3) 检验接入电源电压、电流是否在延时节电开关要求范围内，延时节电开关负载是否超出本身负载功率。
4) 如出现问题特殊、频繁，尤其是新产品出现问题，请立即和本企业联络处理。
5) 注意：必需注意安全，断电操作。
四、多种卡型名称及功效介绍
1. 总裁卡：管理功效，用于设置系统关键参数，初始化门锁。不含有开门功效。
2. 别墅卡：管理功效，关键用于设置套房大小门，经过设置后，可实现套房中各小房
开门卡全部能够开大门，但小门间不可通开。
3. 管理卡：管理功效，用于设置关键数据，不含有开门功效。
4. 总控卡：又称为“万能钥匙”，能够打开酒店全部智能卡电子门锁，也能够打开反锁
和处于中止状态门锁。
5. 应急卡：又称“紧急卡”，“火灾卡”，在紧急情况下或尤其需要时，使全部智能卡门
锁或部分门锁外于常开状态，并伴有报警声。能够打开反锁和处于中止状态门锁。
6. 中止卡：又称“封门卡”，用于客房发生意外或客房需要暂停使用时能够中止门锁开
启，不含有开门功效。
7. 领班卡：又称“多楼层管理卡”，可打开领班区域全部门锁。不能打开反锁和中止
门锁。
8. 楼层卡：又称“服务卡”，可打开某个楼层全部门锁。不能打开反锁和中止门锁。
9. 数据卡：又称“开锁统计采集卡”，将门锁内最新864条开锁统计取出分析原因、解
决问题。阅读查询开锁情况。
10. 会议卡：在举行会议期间，使会议室门锁处于常开状态。
11. 清洁卡：在有效清洁时间内，能够打开某个清洁区域全部门锁。不能打开反锁和中
止门锁。
12. 退房卡：又称“清除卡”，用于清除锁内设置全部客人参数，使原来客人卡无法
开门。
13. 时钟卡：又称“时间设置卡”、“时钟校准卡”，用于设置或校准某个客房门锁内时钟。
14. 客人卡：在客人住宿期间，能够打开对应客房门锁。不能打开反锁和中止门锁。
15. 备用卡：备用客人卡，关键在软件或电脑出现故障时，能够用备用卡来替换客人卡开门。

门锁设置示意图：

五、维护培训及保养指导
1. 培训对象及内容
1) 工程部维护人员（提议1-3人） 门锁维护保养及常见故障处理
2) 门锁管理软件系统维护员（提议1-2人） 软件日常维护及常见故障处理
2. 培训时间
1) 工程部维护人员门锁维护保养及常见故障处理 4小时/课时
2) 门锁管理软件系统维护员软件日常维护及常见故障处理 2小时/课时
3. 培训内容：
1) 介绍整把锁各部件名称（注意：最好提议对方做好笔录并参考学习掌握实物，以免在以后购置配件时无法确定具体名称）
锁芯 锁头 电机 PCB板 前面板 后面板 电池盒
锁头盖 侧板条 门扣板 门扣盒 大方轴 小方轴 电池盒后盖
提议受训人员学习组装整把锁，使其掌握在日常维护中基础知识及能力更换配件。
2) 装锁步骤。
A 装上锁芯（注意：同时旋紧固定螺钉，注意电机线不能压住，以免压断）
B 装上锁头(注意：同时紧固锁头固定片)
C 装上前大方轴（注意：不能装反，有卡槽）
D 装上前面板（注意：前后面板上下保持垂直，避免运转不畅）
E 装上后大方轴和小方轴（注意：大方轴一样不能装反）
F 装上后面板（注意：同时紧固螺钉，前后锁面要保持上下垂直，大方轴要和前后面板垂直，把手轻松转动为佳）
G 装上电池（注意：正负极不要装反，以免损坏电池盒。电池一定要使用高性能缄性电池，以免漏液腐蚀电路板，注意假冒伪劣电池将会影响电池使用寿命。）
H 装上电池盒（注意：电池盒两个固定柱和后面板上两固定柱相对应，以免压断电源线。）
I 装上电池盒后盖（注意：不能压住电池盒线，以免漏电损坏电池盒，且后盖螺钉不宜旋得过紧）
J 调整固定锁头（注意：锁头固定螺丝要卡到锁头槽中，左右轻微转动，确保螺丝固定在槽内，且锁头上“ADEL”字样一定要正）
K 装上侧板条，确保平整。
L 开关门锁综合检验各部位是否正常。
3) 电机组件更换
A 更换电机组件先打开锁芯盖（注意：组合斜舌要朝向拆卸人自己，且要慢慢地打开，以免弹簧蹦出伤人。）
B 取出电机组件（注意：在取电机开关支架时，要按住大方舌，并注意预防线断。）
C 换上新电机组件（注意：新装电机中有没有开关簧片？如无，则从换下电机上更换）
D 盖上锁芯盖（注意：不能卡住电机“T”形铜片。）
E 检验大方舌、组合斜舌、防插斜舌是否灵活

4) 进行门锁左右开门交换：(注意：锁体盖朝上放，锁舌面对自己)
A 打开锁芯盖
B 把大小羊角换一下位置，小羊角在下为右，小羊角在上为左。
C 取出四号、三号弹簧
D 把组合斜舌换一下，如斜舌面朝下为左，斜舌面朝上为右
E 更换防插斜舌，防插斜舌斜面和组合斜舌斜面一致
F 装上三号、四号弹簧
G 更换锁头固定片位置
H 盖上锁体盖，拧紧螺丝钉，用螺丝刀转动拔叉看方舌是否顺利进出
注意：更换左右开门，实际更换位置配件名称：
A 大、小羊角（注意：小羊角在上斜舌平面也要朝上，大羊角在上斜舌斜面要朝下）
B 防插斜舌（注意：斜面和组合斜舌斜面一致）
C 组合斜舌（注意：人站在门外，斜舌斜面对着自己）
D 锁头固定片位置（注意：有固定螺丝钉那一端和组合斜舌斜面一致）
4. 机械部分保养程序：
1) 插卡时，是否顺畅（注意：调整PCB板上下位置）
2) 插卡时，有时红灯亮不能开门，有时绿灯亮能开门，注意检验PCB板卡座内是否有异物影响插卡，若有，请给予清理。
3) 转动把手时，是否顺畅？（注意：把手复位块及蜗形弹簧是否正常，调整前后面板上下垂直及检验锁芯是否上下纵向和门保持平行、垂直，不然，因前后面板和锁芯未能保持垂直、平行角度，而影响开门流畅性。）
4) 组合斜舌是否顺畅？
5) 检验大方舌是否变形？若已变形请务必更换，并培训楼层服务员督促客人在未关闭房门时（打开房门，让门开着状态下）不要将反锁大方舌打出，以免房门忽然关闭而打弯大方舌或大方舌断在锁芯内而无法开关门。此项内容要关键向酒店说明强调。
6) 调整把手、锁芯及各转动部位，拧紧各螺丝钉及补油（在缺油状态下）。
7) 防插功效是否防插。（注意：调整或更换三号、四号弹簧。注意四号弹簧位置是否稳固，四号弹簧错位将会造成无法开门，问题尤其严重。）
8) 指示灯能不能正常熄灭（注意：修理电机或更换电机）
9) 大方舌进出是否顺畅（注意：调整大方舌/大方轴和面板、锁芯位置）
10) 电池盒、侧板条、面板螺丝钉是否松动（注意：如有松动现象需立即拧紧），应定时检验。
11) 注意检验
A 用机械钥匙开门时，是否可顺畅开门？
B 检验锁内“黑匣子”开门统计，是否完整、正常？
C 检验锁头位置是否正常及固定螺丝是否固定在锁头固定槽内。
12) 检验电机关键：对声音异响电机进行注油或更换（关键提醒用户）。
5. 软件检验内容：
1) 系统设置
2) 数据备份
3) 删除无效文件统计
4) 整理文件碎片
5) 防毒软件，定时升级，定时杀毒。（每七天最少一次）
6) 提议将门锁管理系统软件及文件定时整理复制到另外一台电脑中，（硬盘整体拷贝，以免因系统注册
表原因，造成软件无法使用），以免系统损坏造成重大损失。（卡无法注销，整个系统包含门锁全部要重新设置）
6. 发卡机检验内容：
1) 检验电源线
2) 检验数据线
3) 检验发卡机位置固定是否牢靠
4) 检验清理卡座
5) 注意卡座磨损是否严重，磨损严重会影响发卡并造成产生非法卡及损坏卡，或无法发卡（提议购置备用发卡机）。
6) 过早拔卡或插卡不到位，全部极易损坏IC卡，提议购置自弹式发卡机。
7. 检验说明其它内容：
1) 数据卡读取统计（数据卡备用2张），机械钥匙无开门统计或插卡无开门统计，应更换对应微动开关或电机。
2) 时钟较准（注意：重新设置即可）
3) IC卡进出PCB板要轻松。
4) 侧板条螺丝钉要固定紧。
5) 把手松度不能超出4MM，打开方舌后，转动要轻松。
6) 方舌进出要轻松灵活，方舌要直。
7) 防插斜舌进出要轻松灵活，且有防插功效。
8) 智能电机，要有报警功效。
9) 锁头盖要有，且不能松动，要和面板保持一致。（注意：调整锁头进出位置）
10) 机械钥匙能轻松开门，反锁门锁。
11) 锁头固定螺丝钉要拧入锁头固定槽中。
12) 面板固定要四点轮换次序进行并合适拧紧，注意保持前后上下垂直。
13) 电池盒后盖固定合适拧紧，触点不能被氧化，电池盒线无断痕，发霉。
14) 电池不漏液、腐蚀及表面破皮。如有损坏，应立即更换。
15) 锁芯盖上螺丝钉要固定拧紧，且大方舌、组合斜舌、防插斜舌均能轻松进出。
16) 灯罩固定紧，灯头要放入灯罩内。
17) 门锁软件中“发卡”、“读卡”、“修改卡”、“注销”、“查询”作备份；假如是lockx00
