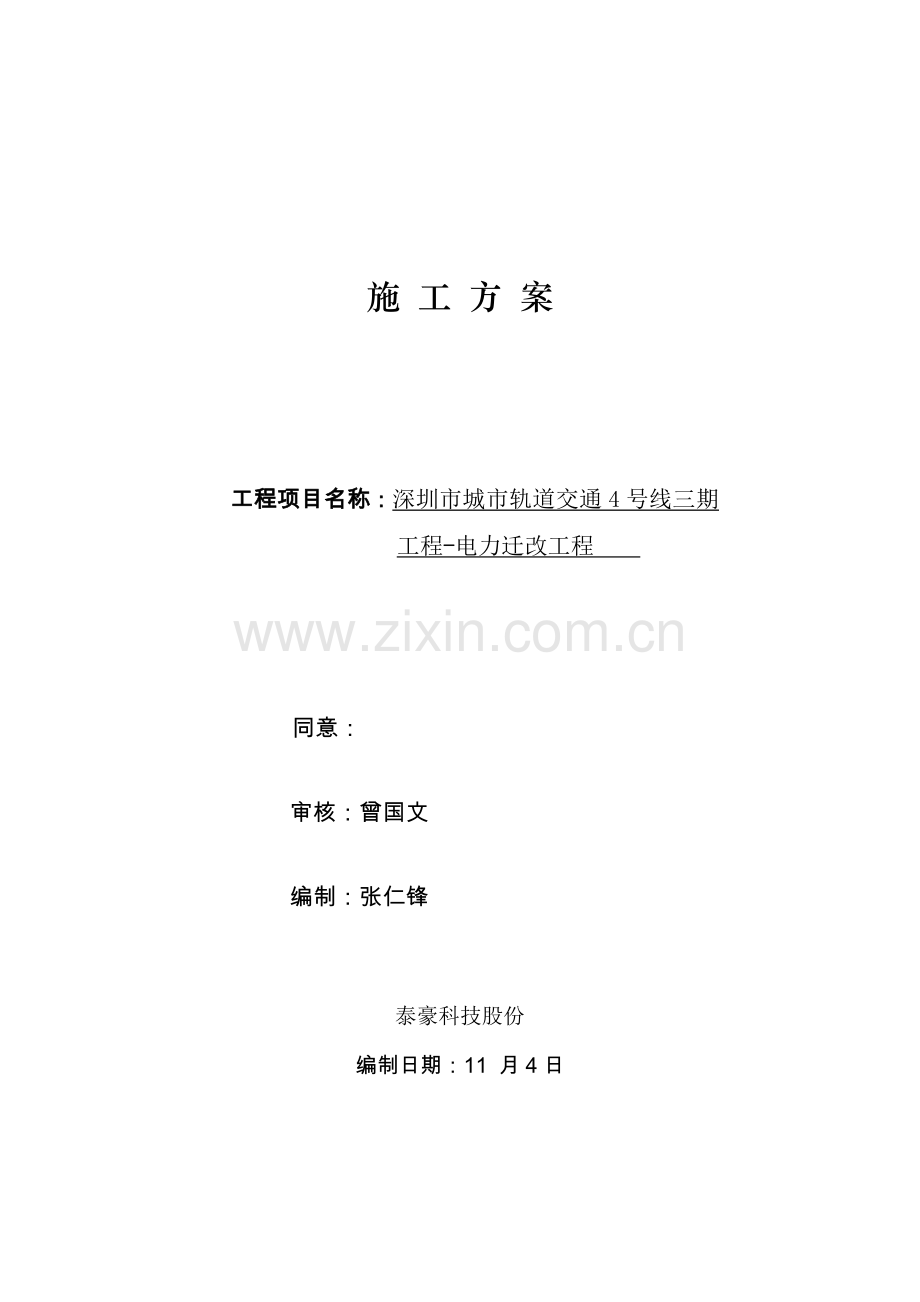

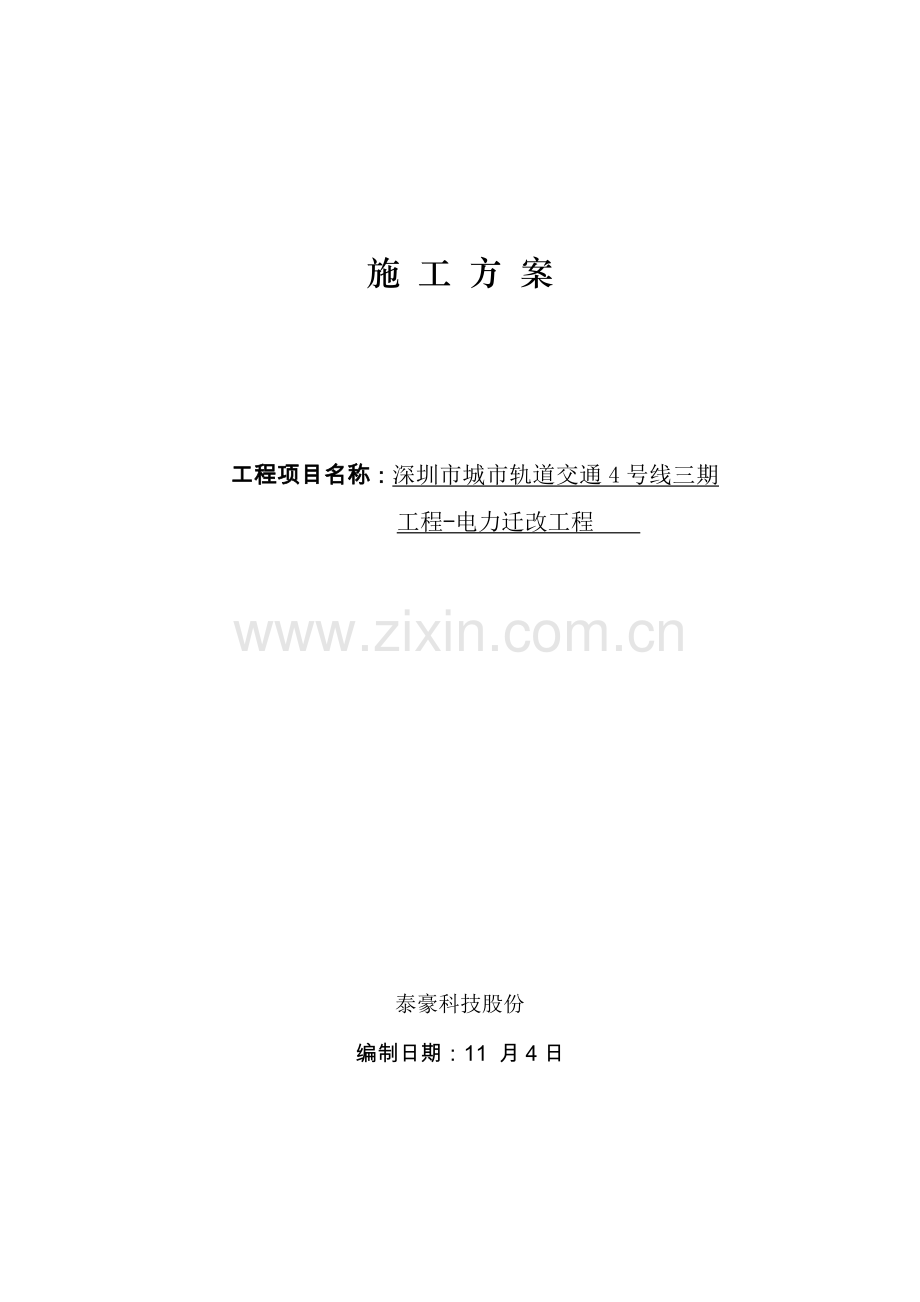

施 工 方 案工程项目名称：深圳市城市轨道交通4号线三期工程-电力迁改工程 泰豪科技股份编制日期：11 月4日施 工 方 案工程项目名称：深圳市城市轨道交通4号线三期工程-电力迁改工程 同意：审核：曾国文编制：张仁锋泰豪科技股份编制日期：11 月4日目 录一、编制说明41.1、编制依据41.2、采取关键标准和规范4二、工程概况42.1、工程位置42.2、工作内容52.3、施工承包方法52.4、现实状况电力管线、电力管线改迁方案52.5、交通情况5三、施工总体布署63.1、组织机构63.2、关键项目责任人及部门职责63.3、施工进度计划9四、施工确保方法104.1、施工准备104.3、技术确保104.4、材料确保104.5、机械确保16五、施工方法：175.1、电缆敷设安装175.2、冷缩电缆终端头制作安装185.3、环网柜基础开挖、电缆井开挖205.4、环网柜基础、电缆井、电缆沟制作225.5、通常土坑开挖23 5.6、环网柜，五单元断路器柜安装245.7、接地装置施工255.8、户外交流高压跌落式熔断器安装265.9、户外避雷器安装275.10、冷缩电缆中间接头制作安装295.11、砼杆335.12、台架安装365.13、电气交接试验38六、安全确保方法406.1、安全控制方法406.2、危险点分析方法42七、质量确保方法44八、应急处理方法458.1、人身事故应急处理458.2、各类人身伤害抢救指南45九、安全及文明施工注意事项539.1、施工项目部539.2、职员精神风貌539.3、文明施工方法539.4、环境管理54一、编制说明1.1、编制依据1、国家及深圳市相关地下工程施工法律、法规；2、现行有效国家及深圳市相关地下工程设计、施工规范和规程等；3、深圳地铁招标文件、补充文件和施工图纸；4、深圳地铁4号线施工计划方案；5、施工调查汇报。6、国家相关技术规范规程；1.2、采取关键标准和规范1、水泥混凝土路面施工及验收规范GBJ97-872、电力建设施工及验收规范建筑工程篇SDJ69-3、建筑工程施工质量验收统一标准GB50300-4、电力建设施工质量验收及评定规程 土建工程 DL/T5210.1-5、电力建筑施工及验收技术规范(建筑工程篇) SDJ69-19872、6、电气装置安装工程高压电器施工及验收规范GB50147- 7、电气装置安装工程接地装置施工及验收规范GB50169-8、电气装置安装工程电缆线路施工及验收规范GB50168-9、电气装置安装工程接地装置施工及验收规范GB50169-10、电气装置安装工程35kV及以下架空电力线路施工及验收规范GB50173-1992等其它相关规范和标准。 11、电力装置安装工程电缆线路施工及验收规范GB50168-12、电力工程电缆设计规范GB50217-13、电力装置安装工程电气设备交接试验标准GB50150-14、电力建设安全工作规程（架空线路）DL5009.2-15、 电力建设安全工作规程（变电所部分）DL5009.3-1997二、工程概况：2.1、工程项目：深圳市城市轨道交通4号线三期工程-电力迁改工程 在深圳市龙华新区，是一个电力设施迁改工程。建设单位： 港铁技术咨询（深圳）施工单位：泰豪科技股份设计单位： 深圳市楚电建设工程设计咨询监理单位： 北京建工景精大房工程建设监理企业2.2、工作内容：电缆敷设、电缆终端头制作、环网柜安装、破复埋管、户外避雷器安装、台架变安装、电缆沟加固及电缆沟施工、砼杆安装、环网柜基础、电缆井制作2.3、施工承包方法1.全部招标项目中土建、安装、调试、验收、移交；2.自购材料采购、运输及保管；3.招标方提供材料自交接地点至施工现场运输和保管；4.完工资料移交及完工十二个月工程质量确保。2.4、现实状况电力管线、电力管线改迁方案观澜湖站在高尔夫大道上。高尔夫大道北侧有现实状况12-16回10kV电缆沿现实状况1.21.2米电缆沟敷设，从西至东横跨地铁隶属结构需要迁改，南北方向有6根电缆管穿2回电缆纵跨地铁主体。影响车站主体及隶属结构施工。高尔夫大道西侧靠近金茂塑胶有1台变压器，1座环网柜，3根砼杆在交通疏解范围内。车站主体施工阶段和高尔夫大道北侧电缆沟不冲突但因在交通疏解范围内需对电缆沟进行加固保护处理；横跨车站主体基坑开挖范围两回电缆由车站主体东侧穿现实状况管敷设绕行至高尔夫大道南侧后穿管敷设和现实状况电缆接驳，管位需超出市政用地地理红线。迁移和交通疏解冲突柱上变压器1台、环网柜1台及柱上断路器一台。局部砼包封加固交通疏解路面下电缆井及埋深较浅电缆管。2.5、交通情况本工程地形为100%平地，土质为100%坚土。自材料站运输至现场汽车平均运距为30km；人工运距0km。三、施工总体布署：3.1、组织机构关系2、关键项目责任人及部门职责2.1项目经理落实实施国家、行政主管部门相关法律、法规、政策和标准，实施企业各项管理制度；负责在本项目内落实落实企业生产方针、质量管理体系及安健环目标，负责对施工项目全过程全方面管理，组织制订项目部各项管理制度；负责编制项目质量计划，项目管理实施计划，负责对施工项目标人力、材料、机械设备、技术、信息等进行优化配置和动态管理。强化现场文明施工，立即发觉和妥善处理突发事件；组织现场调试、交接验收，是施工项目安全第一责任人。2.2项目总工（技术责任人）帮助项目经理进行质量、安健环管理工作，针对工程特点制订安健环技术方法，处理施工中技术、质量、安健环存在问题，以标准、规范指导施工；负责编制施工组织设计、质量确保计划、施工专题方案、特殊（关键）工序作业指导书等，负责组织项目经理部施工管理人员学习、落实施工技术规范、规程、要求、方法和标准等技术工作，督促施工班组按设计图纸、技术标准、施工方案及作业指导收进行施工，立即协调、处理施工中出现技术问题，负责分项工程技术、质量和安全交底，负责图纸会审、设计变更、材料代用等技术工作处理。负责关键工序、隐蔽工程和分部分项工程检验和验收。负责相关技术人员搞好工程技术档案和多种技术资料立即办理、签证、审查、搜集汇总、整理成册等工作。2.3安全员帮助项目经理对工程施工安全风险进行分析和评定，完善控制方法，对电网建设安全施工作业票进行审核，当风险等级和基准风险等级不一致时应立即上报项目经理，帮助项目部组织相关人员重新进行风险评定并制订控制方法。对工程施工各个工作步骤进行全过程监督、检验，把好安全关，帮助工作责任人完善安全方法，阻止违章作业，开工前完成工器具检验，包含个人工具、劳动保障用具，对工程安全施工负责。2.4技术员（施工责任人）全方面负责本项目施工管理工作。参与编制施工技术方案、质量及安全确保方法；组织建立质量管理体系，抓好质量管理工作；参与专业性图纸会审工作，主持施工现场安全、技术交底，编制施工技术方法。深入现场，实施工程技术问题。参与项目工程施工计划编制工作。正确安全组织施工，结合实际进行安全教育，工作前对全体工作人员交代安全方法和技术方法，监护监督工作班组组员遵守安全施工相关规章制度，对工作班组组员及施工安全担负直接责任。2.5质检员认真落实实施协议文件，落实实施国家和业主、监理及企业公布各项技术规程、施工规范，负责项目工程质量核定工作，并对其工作质量负责，对施工项目进行预隐检验及主体结构验收并签证，以纠正违章施工；参与施工项目工程质量定时检验，施工中间检验及工序间交接检验。负责项目工程质量总结和统计报表工作，建立分项、分部、单位工程质量台帐。对每批材料进场把关，确保工程材料质量，阻止在施工使用不合格材料。参与工程设计图纸会审及设计交底，针对施工过程中轻易出现施工质量问题提出合理化提议和采取方法。参与工程质量事故处理，并建立事故处理台帐和不合格台帐，确保工程质量合格。2.6机械员负责组织编写施工机械设备使用规程和技术操作规程，并检验落实情况；负责施工机械设备保养、维修检验工作，并按企业相关要求进行登记立案。严格遵守机械操作规程，施工前检验机械设备运行状态是否正常，并检验机油、水及柴油等相关设备，作业时严格按机械安全技术规程操作作业。2.7材料员掌握本工程材料构配件汇总编制，依据材料计划按时供给施工现场，掌握材料性能，质量要求，按检验批提供合格证或质量确保书给资料员，杜绝无材料合格证或质量确保书材料进场；进入施工现场材料，要按施工平面部署图堆放，符合使用次序，一次就位，降低二次搬运；具体负责管理使用现场材料工作，建立料具采购台帐，定时进行采购价格成本分析；负责项目部周转器材租退、管理。3.3、施工进度计划序号分部分项目工程项目名称工期计划（日历天）220.3940. 69801土建工程2电缆敷设3电气设备安装、试验注：施工完成后对现场进行原状恢复，并进行清洁打扫，撤离时确保无杂物残留，从头到尾做到安全文明施工。四、施工确保方法：4.1、施工准备本工程进场之前完成各项施工准备工作，项目经理部安排专员负责此次工程筹备工作。工程前期准备是搞好施工关键组成部分，施工准备完备后，项目部将提交开工汇报，审核合格后实施开工。4.2、技术确保1、施工技术和资料准备由项目部组织技术人员情况进行具体调查，领取工程设计资料后，由项目总工组织技术管理人员认真审阅熟悉协议文件、设计图纸及相关技术标准规范等，参与图纸会审和设计交底。依据建设单位对工期要求、施工计划进度、工程设计特点及现场情况，进行质量策划，由项目技术员和质检员编制质量计划和施工组织设计，经企业管理者代表同意后实施。2、落实安全风险控制方法开工作业，根据企业电网工程建设施工安全基准风险指南，开展项目风险辨识、风险评定和风险定级情况下开工作业；实施企业电网工程建设安全施工作业票，办理安全施工作业票情况下开工作业；施工班组组员在接收安全技术交底情况下开工作业。4.3.材料确保1、全部进场设备、材料由物资部按质量体系程序文件进行检验、标识、建帐、保管。将设备、材料堆放到设备、材料放置场地和材料库，作好防火、防盗、防潮和防锈蚀工作。设备开箱后，搜集、整理设备安装使用说明书、试验汇报、合格证、专用工具、备品备件，做好开箱检验统计。自购原材料和半成品材质证实，检验汇报和产品合格证要齐全。2、施工前要求现场安全员检验各施工人员身体情况，发觉精神欠佳者，不能让其参与施工。施工人员必需持证上岗，进入现场必需戴安全帽，穿工作服、绝缘鞋，严禁动火吸烟，严禁触摸带电设备和倒闸、开关操作。施工前，工作责任人要向全体施工人员介绍施工现场实际情况及施工任务、施工范围和安全责任。一、 风险评定：（1）人身伤害可能性后果极不可能（0.01%）不可能（0.1%）不太可能（1%）有可能（25%）可能（50%）十分可能（100%）很轻微轻微通常2级较严重严重很严重（2）电网事故可能性后果极不可能（0.01%）不可能（0.1%）不太可能（1%）有可能（25%）可能（50%）十分可能（100%）很轻微轻微1级通常较严重严重很严重（3）财产损失可能性后果极不可能（0.01%）不可能（0.1%）不太可能（1%）有可能（25%）可能（50%）十分可能（100%）很轻微轻微2级通常较严重严重很严重（4）环境破坏可能性后果极不可能（0.01%）不可能（0.1%）不太可能（1%）有可能（25%）可能（50%）十分可能（100%）很轻微轻微通常2级较严重严重很严重（5）环境破坏影响居民可能性后果极不可能（0.01%）不可能（0.1%）不太可能（1%）有可能（25%）可能（50%）十分可能（100%）很轻微轻微通常2级较严重严重很严重风险控制方法具体要求以下：本项目施工过程是否存在人身伤害风险（如：触电、碰伤、爆炸、打击），如存在，需对该项风险进行评定，并根据风险等级制订有效风险控制方法；序号危害名称风险种类风险等级风险控制方法1施工安全围蔽方法不足坠落摔绊扭伤打击低等风险施工现场应做好安全围蔽方法，预防外人进入工作区域。2施工人员没有正确使用个人防护用具碰撞灼（烫）伤低等风险施工人员应按要求穿好工作服，并正确佩戴安全帽3吊装作业不设专员指挥打击低等风险起重作业设专员统一指挥，使用统一指挥信号。4电缆盘支架不稳打击中等风险电缆盘应有可靠制动方法，应先停止牵引，再进行电缆、滑轮调整。5敷设电缆时电缆盘没人看护打击低等风险敷设电缆时，电缆盘前严禁站人，并设专员看护。6电缆敷设时电缆盘没有可靠制动方法打击低等风险敷设电缆时，严禁任何人员在牵引钢丝绳内角侧逗留。7防暑降温方法不足中暑低等风险炎热天气，配置太阳伞、风扇，现场配置应急药品和立即补充水分。8在道路旁边施工时，施工人员要穿反光衣交通意外低等风险1.在道路旁边施工时，施工人员要穿反光衣；2.繁忙路段应派人指挥或帮助疏导交通。9施工现场孔洞,缆沟,无封堵,未盖好打击、设备破损低等风险1、开关柜就栏前检验好现场,盖好洞口缆沟；2、就栏过程中设专员监护。10电缆沿线和其它地下管线交叉部位防护方法不足设备破损低等风险敷设前做好电缆沿线和其它地下管线交叉部位防护方法，设专员监护。11未搞清地下管线分布情况下就打入桩锚设备破损低等风险打入桩锚前，应现场勘探查明地下管线情况，确定打入点。12进入电缆沟、井内前，没采取通风排浊方法中毒、窒息低等风险进入运行中电缆沟、井前先做通风排浊方法，验明确无有害气体后，才能入内作业。13施工人员不按要求使用工器具碰撞打击低等风险按铭牌使用工器具。14牵引钢丝绳受力状态下内角侧有些人员逗留夹伤打击低等风险敷设电缆时，严禁任何人员在牵引钢丝绳内角侧逗留15未和其它物件做好隔离碰撞打击绊倒低等风险施工人员做好预防物件打击伤人方法，注意轻拿、轻放。16作业人员前后间距不足碰撞打击低等风险确保作业人员前后间距不得小于3m。17沟槽边坡无支护或支护不足坍塌低等风险依据土质情况，制订支护施工方案，采取有效支护方法。18开挖土方和材料工器具堆放在沟槽两侧坍塌打击中等风险将沟槽挖出土方立即转运，材料工器具摆放在离沟槽边2m以外地方。19沟槽两侧无有效安全围蔽方法坠落低等风险设置符合要求围栏，晚上设置夜间警示灯，预防外人误入工作区域20搬动混凝土预制盖板过程中失控脱手夹伤碰撞低等风险1. 多人搬动混凝土预制盖板时，应协调一致、平稳放置；2. 单人搬动混凝土预制盖板时，应量力而行，抓牢走稳。21混凝土预制盖板摆放不稳打击低等风险混凝土预制盖板放摆放应整齐、合理、安全。22基坑四面无有效围栏方法坠落低等风险设置符合要求围栏，围栏高度为1.1m23基坑边坡无支护或支护不足坍塌低等风险依据土质情况，制订支护施工方案，采取有效支护方法。24施工场地孔洞、缆沟无封堵、未盖好打击设备破损低等风险1. 开关柜就位前检验好现场， 盖好洞口、 缆沟；2. 就位过程设专员监护。25开关柜就位时失稳挤压伤人夹伤低等风险1. 设专员指挥；2. 柜体拼装或底部加垫时， 不得将手深入柜底。26开关柜搬运、就位过程中失稳设备破损打击低等风险开关柜用铺设枕木、槽钢轨道就位时，移动时要有预防开关柜滑出轨道和倾倒方法，要设专员指挥，统一信号，用力均匀，速度要缓慢，互相协调27开关柜固定吊环断裂、滑扣打击设备破损中等风险吊装前检验紧固吊环，做好防脱扣方法28起重回转半径内站人打击设备破损低等风险起重机应按吊装工作半径就位，回转半径内严禁站人29电焊作业没有使用个人安全防护用具灼伤触电中等风险1. 严格实施电焊作业规程；2. 严格实施持证上岗制度；3. 潮湿地方应使用绝缘垫；4. 正确使用个人安全防护用具；5. 电焊机外壳必需按要求接地30开关柜设备相间及对地距离不符合要求设备破损 低等风险1. 设备安装时，严格按规范施工；2. 安装后对设备按标准进行调试；31施工用电不规范打击中等风险1、加强使用前及使用过程中检验，保护零线和工作零线不得混接；2、电源箱按要求安装漏电保护开关；3、不得采取铜丝替换熔丝使用；4、开关、插座、设备外壳不得有显著破损和设备带电金属不得外露；5、施工现场临时电源线不得乱拉乱接，必需符合要求；6、电焊机电源应加装开关才能接入使用；7、工作间断时切断电源；8、必需使用符合要求线缆，并做好防破损方法32在带电运行区域内或邻近带电区域内施工没有采取安全方法触电中等风险1、严格实施“两票”制度；2、设置安全围栏，挂警示牌；3、严禁私自扩大工作范围；4、设专员监护33电缆相序不正确设备烧损低等风险使用专用仪器检验电缆相序，有显著相序标识34施工人员误入带电间隔触电中等风险1、施工前确定工作区域并做好隔离方法并悬挂警示标志牌；2、设专员监护,和带电设备保持足够安全距离3作业前,对施工人员进行专题技术交底。35抽水设备漏电或电源线损坏触电中等风险严格实施一机一闸一漏电电源箱，使用合格电源线，操作人员穿戴胶鞋4.4.机械确保：序号机具名称单位数量备注1安全帽顶132绝缘手套双23安全围栏组24验电笔支15高低压接地线组26绝缘棒付172磅手锤把286吋尖咀钳把298吋平口钳把210钢锯把2115米卷尺把312电工刀把113电锯把114铁铲把315秋高把316液压钳把117电缆剪把1五、施工方法：5.1、电缆敷设安装（1）吊车装卸时电缆盘孔中放盘轴，超吊钢丝绳套在轴两端，不应直接穿在盘孔中超吊，人工移动电缆盘前，应检验线盘是否牢靠，电缆两端应固定，线圈不应松弛，电缆盘只许可短距离滚动，滚动时滚动方向必需和线盘上箭头指示方向一致；（2）依据电缆长度和截面，选择牵引绳长度比电缆长30-50M，牵引绳连接必需牢靠，其连接点应选择防捻器，布放电缆滑轮，直线部分应每隔2.5-3M设置直线滑轮，确保电缆不和地面摩擦，全部滑轮必需成直线，弯曲部分采取转弯滑轮，并控制电缆弯曲半径和侧压力，电缆许可最小弯曲半径应符合下表要求（在关键部位应有专员监视）：电缆类型许可最小弯曲半径单芯多芯交联聚乙烯绝缘电缆无铠装20D15D有铠装15D12D注：D表示电缆直径（mm）（3）电缆敷设时不应损坏电缆沟、隧道、电缆井和人井防水层，电缆在终端头和接头周围宜留备用长度；（4）电缆敷设时可用人力拉引或机械牵引，电缆应从电缆盘上端引出，不应使电缆在支架上及地面摩擦拖动，电缆走动时严禁用手搬动电缆及滑轮；（5）敷设电缆时机械敷设电缆速度不宜超出15m/min，并监测侧压力和拉力不超出许可强度，在较复杂路径上敷设电缆时，其速度应合适放缓。（6）敷设完成后，应立即清除杂物，盖好盖板，必需时还要将盖板密封，在施工完电缆沟、坚井、电缆出入口进行密封。5.2、冷缩电缆终端头制作安装（1）剥切电缆A.在确定基础点后，按要求尺寸进行剥切外护层和铠装层，剥切内衬层和填料，将内衬层剥到距铠装层切断处5-10MM。（2）安装接地线A.将编织接地铜线分别绕包在三相屏蔽层上并绑扎牢靠（根据生厂家安装说明书进行）；B.接地线截面面积不应小于：16mm2-120mm2接地线截面16mm2，150mm2及以上接地线截面25mm2。（3）包绕填充胶A.在三相三个接点上分别绕包PVC带，在铠装绑扎地线点上绕包几层PVC带，包至衬垫层并将衬垫层全部覆盖住，在第一层防水胶带外部再绕包第二层防水胶带，把接地线夹在中间，以预防水或潮气沿接地线空隙渗透，外形整齐呈苹果形状。（4）安装三叉手套A.将使用三芯分支套外清洁后，放到三相电缆分叉处，先抽出下端内部塑料螺旋条（逆时针抽掉），然后再抽出三个指管内部塑料螺旋条，在三相电缆分叉处收缩压紧；B.将电缆固定于支架上，查对相序，然后分别量出三相到设备接线孔大约位置，在距接线孔长一点位置约50MM处切除多出线芯。（5）安装绝缘套管A.将三根冷收缩绝缘套管分别套在三相电缆芯上，下部覆盖分支套指管15MM,抽出绝缘套管内塑料螺旋条（逆时针抽掉），使绝缘套管收缩压紧在三相电缆上。（6）剥切金属屏蔽层、半导电、绝缘层A.按安装说明书要求尺寸剥除铜屏蔽，剥除时不昨伤及半导电层、绝缘层；B.按安装说明书要求尺寸剥除半导电层，剥除时不得伤及绝缘层；C.残留在主绝缘外表半导电层必需用砂布打磨洁净，并从高压部位往接地方向单向擦抹，不得往复进行，避免把导电粉未带向高电位；D. 用半导电带填充半导电层和主绝缘间隙，必需平滑过分。e.将电固定在支持角铁或柜盘固定点上，确定线芯和设备接点长度，使用专用切削刀具按端子孔深加5mm将末端绝缘剥除，端部削成铅笔倒角状。（7）压接接线端子A.查对端子尺寸和电缆导体尺寸，选择适配截面积接线端子，除去线芯和端子内壁油污及氧化层，接线端子和接点搭接面应平整且没有额外应力才进行压接；B.接线端子压接次序应从上至下逐步压接，每道压痕间距和端部距离应符合相关要求；C.压接后，用锉刀和砂布去除接线端子表面棱角和毛刺，点压压坑深度应和阳模压入部分高度一致，坑底应平坦无裂纹，用清洁布清洁接线端子表面。（8）安装冷收缩绝缘件A.清洁线芯绝缘，在包绕半导电带及周围绝缘表面涂硅脂，涂硅脂时要戴专用手套，并从高压部位往接地方向单涂抹，不得往复进行，避免把半导电带导电粉末带向高电位；B.套入冷收缩绝缘件到所要求位置（按安装说明书进行操作）；（9）绕包绝缘带A. 用绝缘橡胶包绕接线端子和线芯绝缘之间间隙，外面再绕包耐高温、抗电弧绝缘带；B. 在三相电缆芯分支套指管外包绕相色标志带。 5.3、环网柜基础开挖、电缆井开挖（1）土方开挖前应具体查明施工区域地下、地上障碍物，对在基坑内管线和相距较近地上、地下障碍物已进行拆改或加固处理；（2）基础开挖坡度确实定，应先测量定位，找平放线，定出开挖宽度，按放线分块分层挖土；依据土质和水文情况采取四侧或两侧直立开挖或放坡，以确保施工操作安全；（3）当土质在天然湿度、结构均匀、水文地质条件良好且无地下水时，开挖基坑可不放坡，采取直立开挖且不加支护。（4）当土质略为松散，或超出要求深度，但小于2.5M时，应依据土质和施工具体情况进行放坡处理，以确保不塌方，放坡后基坑上口宽度是由基坑深度及边坡值来确定，坑底宽度第边应比基础底宽出20-25CM，方便于施工操作；（5）开挖基坑（槽）或管沟时，应合理确定开挖次序、路线及开挖深度，分段分层均匀开挖，采取挖土机在开挖基坑时，应从上而下根据坡度线向下开挖，严禁在不稳定土体之下作业，每层中心地段应比两边稍高部分，以防积水；（6）在挖方边坡上如发觉有软土、流砂土层，或地表面出现裂缝时，应停止开挖，并立即采取对应补救方法，以预防土体坍毁和下滑；（7）挖土机沿挖方边缘移动时，机械距离边坡上缘宽度不得小于基坑和管沟深度1/2，机械开挖基坑和管沟，应采取方法预防基底超挖，机械开挖至靠近设计标高时，应预留200-300MM厚土层，用人工开挖，以防发生超挖影响持力层质量要求；（8）机械挖不到土方，应配以人工挖掘，挖出土方应随挖随清，槽边1M以内不得堆土，并不得堆料和停置机具，槽 边2M以外堆土不得大于1.5M，距槽边0.5M应搭设防护方法；（9）土方开挖通常不宜在雨期施工，如必需在雨期施工时，开挖工作面不宜过大，一旦开挖即应连续快速进行，雨期施工开挖基坑或管沟，应注意边坡稳定及对沟底持力层保护，在基础外侧挖集水井，将基坑地下水引入集水井用潜水泵排走；（10）在距基槽底实际标高500MM槽侧处，抄出水平线，钉上要橛，然后用人工将暂留土层挖走，同时由两端轴线（中心线）引桩拉通，检验距槽边尺寸，确定槽宽标准，以此修整槽边，最终清理槽底土方。5.4、环网柜基础、电缆井、电缆沟制作（1）浇捣混凝土垫层、底板A.垫层混凝土厚度、强度等应符合设计要求；B浇捣混凝土垫层，强度达成设计要求后，进行钢筋绑扎，钢筋工程经检验合格后浇捣混凝土底板混凝土，浇筑混凝土板基础要平直，浇灌过程中用平板振动器振捣。（2）砌砖A.砖砌筑前须复测，确定方向后进行砌筑，宜采取灰砂砖，用水泥砂浆砌筑，灰砂砖砌筑前24h前要淋透水，砌筑砂浆要充足搅拌均匀，确保砂浆质量，砖砌体要横平竖直，灰缝饱满均匀；B.砌筑家采取挤浆法，或采取“三一砌砖法”，即：一铲灰、一块砖、一挤揉并随手将挤出砂浆刮去，操作时砌块要找平、跟线，并常常进行自检，如发觉有偏差，应随时纠正，严禁事后采取撞砖纠正。（3）圈梁混凝土施工A.圈梁钢筋绑扎：（1）按图纸要求进行井口圈梁钢筋绑扎，并预留竖向连接筋，沿井口圈梁每米内外各设一根，令圈梁和初衬连成一体，确保结构稳定，圈梁钢筋经检验合格后方可进行下一道工序。B.圈梁模板安装：（1）圈梁模板要用托架稳固、模板要平直、支撑合理、稳固、并考虑拆卸方便，压脚及支撑多采取松木枋、板材。C.混凝土浇筑：（1）混凝土浇筑前清出模板和钢筋上垃圾、泥土和钢筋上油污等，模板应浇水湿润，现场浇筑混凝土宜应采取插入式振捣器，混凝土浇筑过程中应设专员临视模板、钢筋、插入预埋件，确保其位置不移动；（2）振捣器和模板距离不应大于其作用半径0.5倍，并应避免碰撞钢筋、模板、预埋件。D.拆模养护：（1）非承重构件混凝土强度达成1.2MPa且其拆模时构件不缺棱掉角，方可拆除模板，承重构件防水混凝土拆模时间以设计、规范要求及同条件养护试块强度为依据确定；（2)常温浇水养护，指定专员常常洒水养护，保持湿润状态，混凝土养护时间应符合规范要求。E.抹灰：（1）抹灰施工环境温度不应低于5C，当必需在低于5C气温下施工时，应有确保工程质量有效方法；（2）抹灰表面平整度应符合设计要求。F.铺设预制盖板：（1） 电缆槽盒、盖板、预制构件不得有露筋、蜂窝、麻面、裂缝、破损等现象，外露面光洁；（2） 盖板就位时应调整构件位置，使其缝宽均匀、板面高低平整，正反面位置正确。5.5、 通常土坑开挖开挖通常土坑基础，在挖掘前应将基面及基面周围浮石等杂物清理洁净，挖掘应自上而下进行，不得采取掏洞法挖坑。如坑底面积超出2平方米时，可由人工同时挖掘，但不得面对面或相互靠近工作。向外抛土时，应预防坑边石块回落伤人，休息时，施工人员不得在坑内。在开挖前，还必需对土壤进行多方面了解，边坡距离要依据实际情况合适加长或缩短，确保不发生坑壁坍塌现象。在开挖过程中要随时注意土壤改变情况，发觉土壤湿度较大，或土壤土质松散时，采取方法，或对坑壁加以支撑。5.6环网柜，五单元断路器柜安装（1）环网柜就位、柜体固定安装作业程序：A.环网柜在在装卸过程中，设专员负责统一指挥，指挥人发出指挥信号必需清楚、正确；B.环网柜搬运过程要固定牢靠，以防受力不均、柜体变形或损坏部析；C.柜体组立调整，和基础间采取0.5-1mm赔偿片进行调整，每处片最多不能超出3片。（2）柜体安装A.柜体间紧固螺栓完好，紧固螺栓表面有镀锌处理，螺栓连接力矩符合不一样产品型号要求要求；B.柜体和基础型钢连接牢靠，柜体接地牢靠可靠，导通良好，焊接长度符合相关要求；C.环网柜安装后，用连接铜板将各环网柜之间接地铜板连接起来；D.高压带电显示正常，故障显示装置符合运行标准，带有气压表全密封环网柜确定工作气压在正常绿色范围内，全密封环网柜安装注意不要破坏气箱防爆片，带高压熔断器环网柜，其熔丝安装方向箭头指向撞针位置；E.环网柜防电气头操作“五防”装置动作灵活可靠。（3）环网调试作业程序A.检验确定操动机构传动部分灵活，各连接螺无松动；B.检验确定弹簧储能完成后，辅助开关应将电动机电源切除，合闸完成后，辅助开关自动接通电动机电源；C.合闸弹簧储能后，牵引杆下端或凸轮和各合闸锁扣可靠锁紧；D.分、合闸闭锁装置动作灵活、可靠，复位正确、快速；E.机构合闸后，可靠保持在合闸合闸位置，调整弹簧机构缓冲器行程，符合产品技术要求；F.机械闭锁、电器闭锁动作正确可靠；G.检验和调整柜内“五防”装置元件完整性，确保操作灵活可靠。5.7、接地装置施工（1）、接地装置安装应按以同意设计进行施工，角钢及钢管接地体应垂直配置，除接地体外，接地体引出线垂直部分和接地装置焊接部位应作防腐处理，每个电气装置接地应一单独接地线和接地干线连接，不得在一个接 地线中串接多个需要接地电气装置。（2）、线路、台架及接地装置铁件，必需热镀锌处理，接地电阻应实测后抵达设计要求。（3）、氧化锌避雷器应接地，接地装置工频接地电阻不应大于4欧。（4）、全部避雷器、电缆终端设备金属连接裸露处必需加绝缘护套。（5）、地网制作：在电气设备上应单独设置接地网，确保设备接地要求，接地电阻4。接地网制作须符合以下要求：种类室外角钢直径(mm)L50505镀锌扁钢(mmmm)4045.8户外交流高压跌落式熔断器安装施工准备-支架安装-跌落式熔断器安装-一次接线及附件安装-质量自检1、支架安装（1）支架应采取热镀锌材料，如需对热镀锌材料进行加工，必需进行分防腐处理。（2）支架安装牢靠、平整、水平面倾斜不应大于1%。2、跌落式熔断器安装（1）将高压跌落式熔断器安装在支架上，并用热镀锌或不锈钢螺丝固定，水平相间距离大于或等于500mm。（2）安装时熔管轴线应和地面垂线为1530夹角，转动部分应灵活，跌落式不应碰及其它物体。（3）熔断器熔管上下动触头之间距离应调整合适，安装熔丝应松紧适度。3、一次接线及附件安装（1）选择导线其截面应满足设计要求，导线在施工前应先用尺实际测量各跨安装点正确长度，依据施工需要进行切割。（2）导线压接后不应使管口周围导线有隆起和松股，管表面应光滑，无裂纹。金具压接后，均应倒棱，去毛刺。（3）两端遇有铜铝连接时，应设有过渡方法。（4）高压跌落式熔断器引线应安装牢靠、排列整齐美观，引线相间距离及对地距离应符合要求要求，相间大于或等于300mm，对地大于或等于200mm。（5）连接端子和引线连接应采取线夹（高压跌落式熔断器上引线和铜三角符连接应采取带电夹头），接面清洁无氧化膜，并涂以中性导电脂。（6）支架接地应可靠，紧固件及防松零件齐全。（7）户外一次接线应采取热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫片，螺栓紧固后，螺栓宜露出23扣。（8）悬挂标志、警告牌等参考设计图纸和上级单位10kV配网验收相关标准5.9、户外避雷器安装1、作业前工
