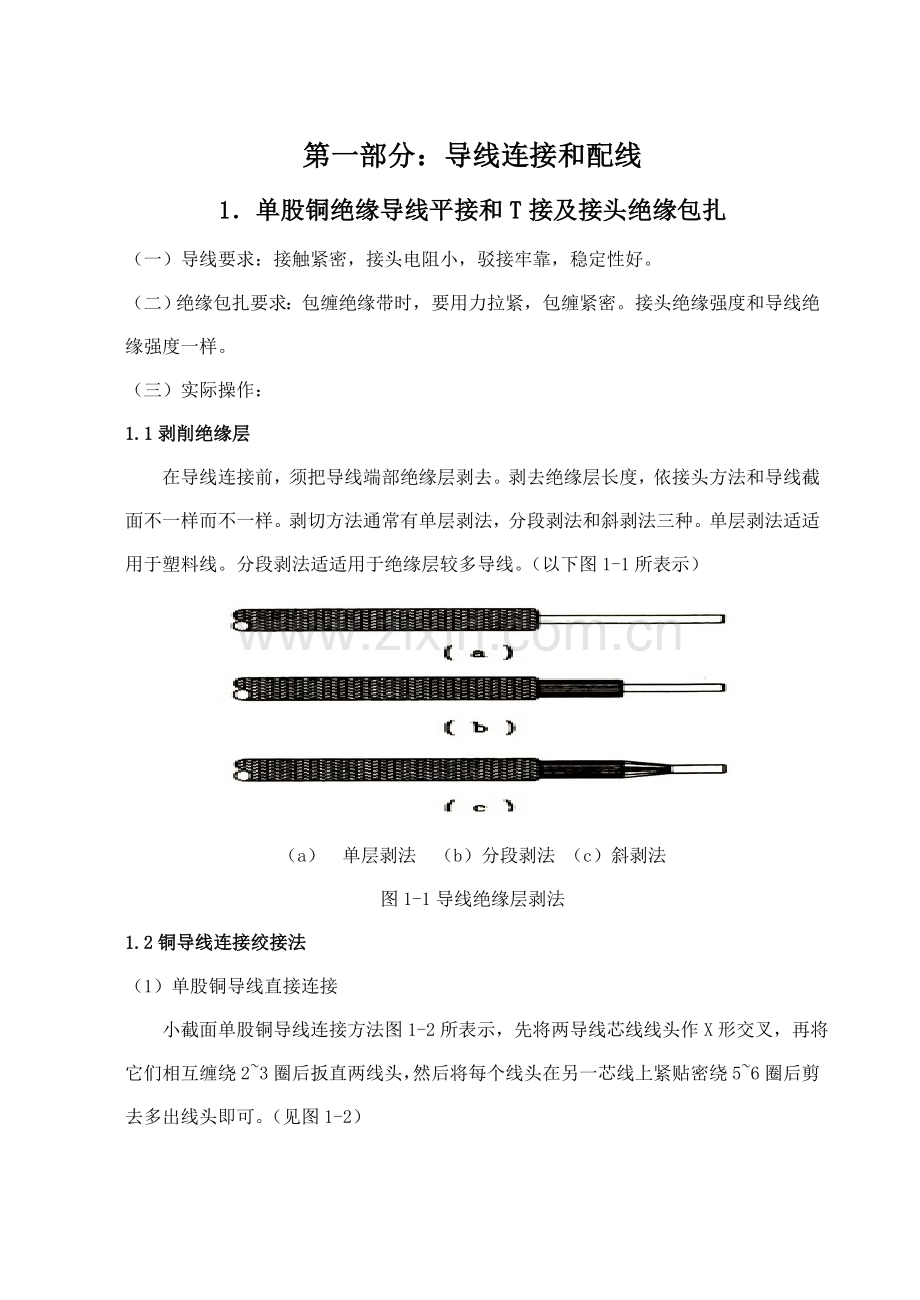

广东机电职业技术学院电工上岗证培训实训汇报（- 第二学期）专业： 楼宇智能化工程技术 班级： 楼宇1413 姓名： 陈xx 学号： 061413xx 指导老师： 朱卓城 时间：第 8、9 周 （ 4 月 17 日 4 月30日） 第一部分：导线连接和配线1单股铜绝缘导线平接和T接及接头绝缘包扎（一）导线要求：接触紧密，接头电阻小，驳接牢靠，稳定性好。（二）绝缘包扎要求：包缠绝缘带时，要用力拉紧，包缠紧密。接头绝缘强度和导线绝缘强度一样。（三）实际操作：1.1剥削绝缘层在导线连接前，须把导线端部绝缘层剥去。剥去绝缘层长度，依接头方法和导线截面不一样而不一样。剥切方法通常有单层剥法，分段剥法和斜剥法三种。单层剥法适适用于塑料线。分段剥法适适用于绝缘层较多导线。（以下图1-1所表示）（a） 单层剥法 （b）分段剥法 （c）斜剥法图1-1导线绝缘层剥法1.2铜导线连接绞接法（1）单股铜导线直接连接 小截面单股铜导线连接方法图1-2所表示，先将两导线芯线线头作X形交叉，再将它们相互缠绕23圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕56圈后剪去多出线头即可。（见图1-2）图1-2单股铜导线直接连接（2）单股铜导线分支连接 单股铜导线T字分支连接图-3所表示，将支路芯线线头紧密缠绕在干路芯线上58圈后剪去多出线头即可。对于较小截面旳芯线，可先将支路芯线线头在干路芯线上打一个围绕结，在 紧密缠绕58圈后剪去多出线头即可。图1-3单股铜导线分支连接（T接）（3）同一方向导线连接 当需要连接导线来自同一方向时，可采取图1-4所表示方法。对于单股导线，可将一根导线芯线紧密缠绕在其它导线芯线上，再将其它芯线线头折回压紧即可。对于多股导线，可将两根导线芯线相互交叉，然后绞合拧紧即可。对于单股导线和多股导线连接，可将多股导线芯线紧密缠绕在单股导线芯线上，再将单股芯线线头折回压紧即可。图1-4同一方向导线连接（4）双芯或多芯电线电缆连接 双芯护套线、三芯护套线或电缆、多芯电缆在连接时，应注意尽可能将各芯线连接点相互错开位置，能够愈加好地预防线间隙漏电或短路。图1-5（a）所表示为双芯护套线连接情况，图1-5（b）所表示为三芯护套线连接情况，图1-5（c）所表示为四芯电力电缆连接情况。图1-5双芯或多芯电线电缆连接 1.3通常导线接头绝缘处理 导线连接四处理通常采取绝缘胶带进行缠裹包扎。通常电工常见绝缘带有黄蜡带、涤纶薄膜带、塑料胶带、橡胶胶带等。绝缘胶带宽度常见20mm，使用比较方便。（1）一字形连接导线接头可按图1-6所表示进行绝缘处理，先包缠一层黄蜡带，在包缠一层黑胶布带。将黄蜡带从接头左边绝缘完好绝缘层上开始包缠，包缠两圈后进入剥除了绝缘层芯线部分见图1-6（a）。包缠时黄蜡带应和导线成55左右倾斜角，每圈压叠带宽1/2见图1-6(b)，直至包缠到接头右边两圈距离完好绝缘层处。然后将黑胶布带接在黄蜡带尾端，按另一斜叠方向从右向左包缠见图1-6(c)、图1-6(d)，仍每圈压叠带宽1/2，直至将黄蜡带完全包缠住。包缠处理中应用力拉紧胶带，注意不可稀疏，更不能漏出芯线，以确保绝缘质量和安全用电。对于220V线路，也能够不用黄蜡带，只用黑胶布带或塑料胶带包缠两层。在潮湿场所应使用聚氯乙烯绝缘胶带或涤纶绝缘胶带。图1-6一字形连接导线接头绝缘处理（2） T字分支接头绝缘处理导线分支接头绝缘处理基础方法同上，T字分支接头包缠方向图1-7所表示，走一个T字形往返，使每根导线上全部包缠两层绝缘胶带，每根导线全部应包缠到完好绝缘层两倍胶带宽度处理。图1-7 T字分支接头绝缘处理2. 安装控制一只插口吊灯照明线路(一)基础要求：接线正确，灯头，吊线盒均打好线结（见图1-8）。开关应断火线。 (二)实际操作电路图（见图1-8）火线经拉线开关进入保险丝盒，然后进入灯头一端，灯头另一端接零线。 图1-8螺口吊灯照明线路 (三)口述：室内多种场所照明灯具安装高度，墙边开关，拉线开关安装高度，照明分路总开关安装高度。 通常场所灯具和地面垂直这安装高度不应低于1.8米,潮湿场所不应低于2.5米,室外固定式安装不低于3米,墙边开关安装高度不低于1.3米,拉绳开关安装高度23米,照明分路总开关安装高度1.82米。3. 安装控制一只20W光管照明线路(一)基础要求：接线正确，选择适宜镇流器和起辉器配套使用。(二)实际操作：电路图(见图l-9) 零线和电容器一端相接后进灯管管脚。火线经拉线开关进保险盒后再和电容器另一端相接，(电容器并联在线路上)。再接镇流器（镇流器串联在线路上)，镇流器另一端接灯管另一端管脚，启辉器引线接另外两个管脚。 图1-9日光灯照明线路(三)口述：镇流器及电容器在电路上起什么作用?镇流器在电路上使灯管起动产生很高脉冲电压作用。另外在电路上起限流作用。电容器关键是赔偿镇流器所产生感性无功电流电路功率因数(应提升到0.8以上)。4.三相三线制线路低压赔偿电容器放电负载 (6个灯泡)安装(一)放电要求：低压电容器采取白炽灯放电，并确保放电半分钟(30秒)后电容器两端残余电压不大干65伏。 (二)实际操作：将6个放电灯泡每两个串成一组，然后首尾相连成接法，作为接法电容器放电负载。灯头接线(图l-10)。(三)口述：为何赔偿电容器需要接放电负载?当电容器脱离电源以后，其金属极板上尚残余部分电荷，两极之问有残余电压，在交流系统中，残余电压可达成电压极大值(幅值)两倍，甚至更高部分。即使残余电压随时闻面降低，但假如没有专门放电负荷，而仅仅靠电容器本身放电，电容器上残余电压降到安全数值往往需要多个小时时间.为了避免残余电压伤人，必需依据电容大小并联合适放电负荷，低压电容器用灯泡或电动机绕组作为放电负荷。图1-10低压赔偿电容器放电负载 (6个灯泡)安装第二部份：动力保护装置1. 用按钮及交流接触器控制三相电机动开启、运转及点动（一）基础要求：接线正确，电动机能够开启、运转、点动、停止运行。（二）实际操作：（1）电路图（见图2-1）（2）接线图（略）（3）接线：主回路由电源开关QS引三相交流电L1、L2、L3 到接触器KM静触头，再从KM人动触头引三根线到电动机M，见图2-1。 控制回路从电源一相L1引线经热继电器FR常闭触点再连接停止按钮SB3常闭触点上，再接起动按钮SB1常开触点并接，点动按钮SB2常开触点和开启按钮SB1常开触点并接，点动按钮SB2常闭触点和交流接触器辅助常开触点串联后，并接在SB1常开触点上（见图2-1），然后再接线圈KM一端，线圈KM另一端接电源L2。（见图2-1）。（4）试操作。（三）口述：怎样选择电动机用熔断器熔体？（1）绕线式电动机按电动机额定电流1-1.25倍选择;（2）鼠笼式电动机按电动机额定电流1.5-2.5倍选择; （3）起动时间较长鼠笼式电动机按电动机额定电流3倍选择；（4）连续工作制直流电动机按电动机额定电流值选择；（5）反复短时工作制直流电动机按电动机额外定电流1.25倍选择、图2-1电气原理图2. 用磁力起动器控制三相电动机正反向运转（一）基础要求：接线正确，电动机能作正、反转及停止等操作。（二）实际操作：（1）电路图（见图2-3）（2）接线图（略）接线：主回路由电源开关接线至两个交流接触器静触头，动触头出线接原L1接L3，原接L3接L1再经过热继电器FR到电动机M（见图2-3）。控制回路由L1引一根线到过热继电器FR常闭触点，再接停止按钮SB3(常闭) ，另一端分两路，一路接SB2(常闭)触头，再接SB1常开触点（实现按钮互锁）。KM1辅助常开触头和SB1常开触头并联，然后接KM2辅助常闭触头再接KM1线圈（实现接触器互锁），KM1线圈回到电源L2。另一路接SB1常闭触点，再接SB2常开触点，KM2辅助常开触点和SB2常开触头并联（，然后接KM1辅助常闭触头，再接KM2线圈（实现接触器互锁），线圈另一端并联在KM1线圈上。图2-3电气原理图（三）口述：怎样正确使用控制按钮: 控制按钮按用途和触头结构不一样分停止按钮（常闭按钮）、起动按钮（常开按钮）和复合按钮（常开和常闭组合按钮）。按钮颜色有红、绿、黑等，通常红色表示“停止”,绿色表示“起动”。接线时红色按钮作停止用，绿色或黑色表示起动或通电。3. 电动机星三角形降压起动 (手动)（一）基础要求；接线正确,电机能开启运行（二）实际操作:（1）原理图(见图2-5)（2）接线图(略)（3）接线:由电源开关引三根线L1,L2,L3到Y-起动器(转换开关)Ll,L2,L3上,再从起动器引线到电机六个端子即起动器D1,D4接点接电机一相绕组D1,D4或u1,u2,起动器D2,D5接点接电机另一相绕组D2,D5（或V1,V2）,起动器D3,D6（或W1,W2）.接时应注意电机绕组首尾和Y-起动器接点相对应。 （4）试操作。（三）Y-降压原理.原理：合上电源开关QS，把手把打在Y位置,这时电动机定子绕成Y形接法，每一相定子绕组所受到电压降低到线路电压1/30.5(或57.7)，所以减小起动时电流，待转速增加到一定程度后，再把手把推到接法位置，电动机定子绕组改为接法，电机在额定电压下运行。图2-5电气原理图4.三相鼠笼式异步电动机自耦减压开启器接线（一）基础要求：接线正确，电机能开启运行。（二）实际操作：按接线图接线，正确操作。（三）安装及使用要求（1）自耦减压开启器容量和被开启电动机容量相适应；（2）安装位置便于操作。外壳有可靠接地（用于TT系统时）或接零（用于TN-C或TN-S系统时）。（3）第一次使用，要在油箱内注入合格变压器油至油位线（油量不可过多或过少）。（4）如发生开启困难，可将抽头倒在80%上（出厂时预接在65%抽头上）。（5）当一次开启时间，或连续数次开启时间累积达成厂家要求最长开启时间（依据容量不一样，通常在30s60s），再次开启应在4小时以后。（6）每次开启后，当电动机转速靠近额定转速时，应快速将手柄扳向“运转”位置。需要停止时，应按“停止”按钮。不得扳手柄使其停止。（7）在操作位置下方应垫绝缘垫，操作人员戴手套。（四）口述题，对照实物指出各关键元件作用各关键元件作用：（1） 含有两组抽头自耦变压器。供开启阶段降压用。（2） 欠压脱扣器。当失压或欠压时，使自耦减压开启器退出运行（预防再次来电时形成全压开启）。（3）热继电器。对电动机作过载保护作用。（4）一组触头。作开启和运行转换用。（5）油箱及绝缘油。使触头浸入绝缘油作为灭弧和绝缘用。（6）接线端子。作为电源及电动机接线。5.正确安装带有电度表、控制开关、漏电开关单相配电板(一)要求：接线正确，电度表能转动。(二)实际操作：(1)电路图(见图2-8) (2)接线图(略)(3)接线：220 V电源接单相电度表，电度表出线端接闸刀开关Q S，再接漏电开关R C D 。（4）试操作，合上闸刀看电度表是否转动。(三)口述：漏电保护开关工作原理及关键组成部分。 原理：当发生人身触电和设备等接地故障时，漏电电流直接流入大地，不返回零线，使零序电流互感器铁芯磁通不平衡，存在漏电电流磁通，线圈有感应电压输出，经放大后，使漏电脱扣器动作，开关装置跳闸，切断电源。 关键组成部份：开关装置；漏电脱扣器 ；零序电流互感器。6.三只电流表经电流互感器测三相线电流接线（一）基础要求：依据负荷电流选择电流表、电流互感器及二次线；接线正确。（二）实际操作：按图2-10接线；电流互感器有一端要接地；二次线截面大于2.5mm绝缘铜导线，中间不得有接头图2-10三只电流表经电流互感器测三相线电流电气原理图（三）口述题1.电流表选择：（1）电流表量程应按计算电流（或按正常最大负荷电流）1.5倍左右选择。（2）依据安装位置、尺寸及对电流表外形要求选择电流表型号。2.电流互感器选择：使电流互感器一次额定电流等于电流表量程（其二次额定电流定为5A）。3.二次线选择：选择截面大于2.5mm 绝缘铜导线，中间不得有接头。7.直入式三相有功电度表接线（一）按图接线（图2-11）（二）接线要求：电度表额定电压应和电源电压一致，额定电流应等于或略大于负荷电流；按正相序接线；导线应使用绝缘铜导线，其截面应满足负荷电流需要，但不得小于2.5mm；外线不得有接头；三相四线有功电度表零线必需进、出表。三相四线有功电度表(DT型)，可对三相四线对称或不对称负载作有功电量计量；而三相三线有功电度表(DS型)，仅可对三相三线对称或不对称负载作有功电量计量。电度表导线选择：按导线选择口诀。例；某三相四线负荷为45A，选直入式电度表作有功电量计量。选DT8380/220 350A有功电度表。导线用BV10(截面为10mm聚氯乙烯绝缘铜芯电线)例；某三相三线负荷电流为33A，选直入式电度表作有功电量计量。选DS15 380V340A有功电度表。导用BV6(截面为6mm聚氯乙烯绝缘铜芯电线)8.漏电保护装置正确使用（一）电路图（图2-12）单相漏电保护装置接线图三相漏电保护装置原理图（二）接线1.依据电源电压、负载电流及负载要求，选择漏电开关额定电压、额定电流和极数。2.依据保护要求，选择漏电开关额定漏电动作电流（In）和额定漏电动作时间（t）。3.不应安装在高温、潮湿、有易燃易爆气体和腐蚀性气味场所（这些和安装空气开关标准一样），也不应安装在有强磁场干扰和易震动场所。4.它负荷应是一个独立系统。即：不能有任何一条线和其它回路发生联络（包含零线在内，也不得将其接地）。5.其负荷侧设备，如需接地或接零保护，其保护线做法，要视将其用在什么配电系统而定。6.用于TN-C系统中单相漏电开关设备保护线不得接在电源侧PEN线上。7.安装后，接入电源，即应按试验按钮，就能跳闸。在其以后使用期间，也应定时试验。第三部分 电气仪表安使用1.钳形电流表正确使用，用钳表测电流(一) 钳形电流表用途、选择和用前检验。1.1用途：它能够在不中止负载运行条件下，测量低压线路上交流电流。1.2选择：它精度及最大量程应满足测试需求。1.3用前检验：（）外观检验：各部位应完好无埙；钳口铁心应无锈、闭合应紧密；铁心绝缘护套应完好；指针应能自由摆动。（2）调整：将表平放，指针应指在零刻度，不然调至零位。(二)测量 2.1使用时，先把量程开关转到适宜位置，手持胶木手柄，用食指勾紧铁芯开关，便可打开铁芯，将欲测导线从铁芯缺口引入到铁芯中央，然后放松铁芯开关食指，铁芯就自动闭合。2.2钳入导线后，注意钳口应严密，使导线处于正中(见图3-1)。2.3量程不适宜时，必需把钳口退出导线，然后才可换档。2.4在对应标尺上进行读数。2.5测量完大电流后，再测小电流时，要把钳口开合几次，消除剩磁。2.6测量完把量程开关处于最大量程位置。图3-1 钳形电流表（1-被测导线；2-铁芯；3-二次绕组；4-表头；5-量程调整开关；6-胶木手柄；7-铁芯开关）（三）测量中应注意安全问题3.1测量前对表做充足检验，并正确地选档。3.2测量时应戴手套，必需时应设监护人。3.3需换挡测量时，应先将导线自钳口内退出，换挡后再钳入导线测量。3.4不可测量裸导线上电流。（四）口述：怎样选择钳形电流表? 依据被测电路电压和电流选钳表电压等级和电流量程，测高压电路电流选高压钳表，低压电路选低电压钳表。2摇表测量电动机定子绕组绝缘电阻(一)基础要求：能够正确使用摇表和读出所测数值。(二)实际操作：(1)测量前先检验摇表，摇表“L”和“E”接线柱开路时，摇动手柄到额定转速(120转分)指针应表示为“”。摇表“L”和“E”接线柱短接，轻摇手柄，指示为“0”。(2)切断被测线路电源(严禁不切断电源测量绝缘电阻)测量前后要放电。(3)测量线路及电动机定子绕组绝缘电阻是否符合下列要求：低压电动机绕组绝缘电阻不低于0.5M ，电流互感器绝缘电阻不应低于l 020M，变压器绝缘电阻值不低于首次值50。图3-3 测量电动机绕组对地绝缘电阻测量线路：将摇表接线柱“L”接导线，接线柱“E”接地(见图3-2)，摇动手把120转分，看摇表指针指在哪，判定线路绝缘是否合格，并读出数据。 测量电机绕组绝缘：把接线柱“L”接电机绕组，接线柱“E”接外壳(见图3-3)，摇动手把120转分，看摇表指针指在哪，判定电机绝缘是否合格，并读出数据。(三)口述：怎样选择摇表?依据被测线路或设备额定电压，选择相对应电压等级摇表，低压设备或线路选择500 V，测额定电压500 V以上选1000 V摇表，高压设备或线路选择2500 V摇表。3. 用万用表测电阻、电压、电流(一)基础要求：能够正确选档，能正确读出数据。(二)实际操作：(1) 测量交流电压：选档，把转换开关放在“V”档，合适调整量程， (测380 V电压选500 V量程)。假如被测量电压数值不知道，可选择表最高测量范围(2500 V档，表笔插在“2500V”和“*”)，指针若偏转很小，再逐层调低到适宜测量范围。正确读出读数。(2) 测量直流电压：选档把转换开关放在“V”档。先搞清电位高低点(即正负极)，“十”号插口表笔，接至被测电路正极，“一”号插口表笔接至被测电路负极，(见图3-4)。假如无法搞清电路电压高低点，能够选择较高测量范围挡，用两根表笔很快地碰一下测量点，看清表针指向，找出高低电位点。 读出被测电压数值。(3) 测量直流电流：选档把转换开关放在“A”档，合适调整量程。按电流从正到负方向，将万用表串联到被测电路中和直流电流表接法相同。读出被测电流数值。(4) 测量电阻：选档，把转换开关放在“”档，合适调整量程。调零：先将两根表笔短接，用欧姆调零旋钮将指针调整在电阻标尺零位上，每更换一档全部应重新欧姆调零。切断线路电源，松开负载联线，测量负载电阻。正确读出读数(应在被测量量对应标尺上读数)，读数时应使视线、表针刻度线重合。 (三)口述：万用表由哪几部分组成?万用表由三大部分组成：表头、测量线路、转换开关。(1)表头：通常采取磁电式测量机构作为万用表头。(2)测量线路：通常万用表测量线路由多量程直流电流表，多量程直流电压表，多量程交流电压及多量程欧姆表组成。 图3-4(3)转换开关：万用表多种测量种类及量程选择是靠转换开关来实4. 用接地电阻测量仪测量接地电阻(一)基础要求：正确使用接地电阻测量仪。(二)实际操作： (1)测量前，首先将两根探测针分别插入地中，其距离沿被测接地极E，使电位探测针P和电流探测针C，依直线相距20米，P 播于E和C之间。然后用专用导线分别将E、P 和C 接到仪表对应接线柱上。 (2)测量时需将指针调整指于黑线，然后将仪表倍率标度置于最大位数，慢慢转动发电机摇把，同时，旋转“测量标度盘”，使检流计指针平衡，当指针靠近黑线时，加紧发电机摇把转速，达成每分钟120转以上，再调整“测量标度盘”使指针指于黑线上，假如“测量标度盘”读数小于1时，应将“倍率标度”置于较小倍数，再重新调整“测量标度盘”，当指针完全平衡在黑线上以后，用“测量标度盘”读数乘以倍率标度，即为所测电阻值。(3)使用接地电阻测量仪应注意事项：当检流计灵敏度高时，可将电位探测针P插入土中浅部分，当检流计灵敏度不够时，可沿电位探测针P和电流探测针C注水使其湿润。测量时，接地线路要和被保护设备断开，方便得到正确测量数据。图3-4接地电阻测试仪使用（三）口述：接地电阻测量仪结构和工作原理。结构：接地电阻测量仪由检流计、手摇发电机、电流互感器、调整电位器组成。原理：当手摇发电机摇把以每分钟120转速度转动时，便产生90-98周/秒交流电流，电流经电流互感器一次绕组，接地极，大地和探测针后回到发电机，电流互感器便感应产生二次电流，检流计指针偏转借助调整电位器使检流计达成平衡。3. 电气起火扑灭器材选择及扑救方法（一）基础要求：能识别、使用常见灭火器及讲述灭火方法。（二）实际操作：在众多灭火器中选择一个能带电灭火灭火器，并进行操作。（三）口述：电气起火灭火方法。电气设备或电气线路发生火灾后，设备或线路可能是带电，假如没有立即切断电源，扑救人员或所持器械可能接触带电部分，照成触电。所以，要依据现场条件，能够断电应断电灭火，无法断电则带电灭火。带电灭火安全要求：(1)选择合适灭火器：二氧化碳、干粉灭火器全部是不导电，可用于带电灭火。(2)用水枪灭火时适于采取喷雾水枪，这种水枪经过水柱泄露电流较小，带电灭火比较安全，用一般直流水枪灭火时，为预防经过水枪泄露电流经过人体，可将水枪喷嘴接地，也可让灭火人员穿戴绝缘靴或穿戴均压服工作。(3)人体和带电体之间保持必需安全距离。用水灭火时，110千伏以下者水枪嘴离带电体不应小于3米。用二氧化碳等不导电灭火时，机体、喷嘴离带电体10千伏以下者大于0.4米。(4)对架空线路等空中设备进行灭火时，人体位置和带电体之间仰角不应超出45。第四部分 防火防爆装置1. 正确安装带有AH系列防爆接线盒安全型防爆白炽灯(一)基础要求：能够用电缆连接电源，防爆接线盒和防爆灯。(二)实际操作：(1)电路图（见图4-1）(2)接线：线路采取单相三线制用电缆从电源引线，经双级防爆开关，然后接防爆接线盒、防爆灯外壳接地。(3)试灯。(三)口述：在什么样场所需采取防爆式灯具？这些场所是怎样划分？ 答：在易燃、易爆场所需采取防爆式灯具。这些场所划分为：1、气体、蒸汽爆炸危险场所划分为：O区、1区、2区。2、粉尘、纤维爆炸危险场所划分为：1 O区、11区。3、火灾危险场所划分为：21区、22区、23区。2. 正确安装带有AH系列防爆接线盒安全型防爆日光灯(一)要求：能够正确安装防爆日光灯。(二)实际操作：(1)电路图（见图4-2）(2)接线：本线路采取单相三线制，用三芯电缆从电源引线进双极防爆开关，再经接线盒到光管。(3)试灯。(三)口述：再爆炸危险场所电气线路有什么特殊要求？ 在爆炸危险性场所电气线路应采取三相五线制和单相三线制，线路采取钢管配线或电缆敷设，不能明敷绝缘导线。导线中间有接头时，必需在对应防爆接线盒内连接和分路，并装设不一样型式隔离密封。3. 正确安装阀型避雷器(一)基础要求：阀型避雷器安装要垂直于地面。(二)实际操作：安装阀型避雷器（见图4-3），使避雷器垂直于地面。图4-3阀型避雷器安装示意图(三)口述：安装阀型避雷器要注意什么？(1)避雷器安装位置，应易于检验巡视；(2)避雷器带电部分如低于地面3米时，应设遮拦；(3)避雷器应垂直于地面安装；(4)避雷器引线不宜过紧，但应尽可能地缩短；(5)避雷器接地引下线，使其保持在最短距离；(6)接地引下线应有便于断开接线卡子，方便测量接地电阻使用；(7)接地引下线不许穿入导磁性金属管内；(8)避雷器距被保护物距离通常小于15米；(9)各个金属接触表面，应清除氧化膜及油漆；(10)避雷器瓷件应无裂纹、破损、密封应良好，并经试验合格。第五部分 电气安全及工具1. 梯子正确使用(一)基础要求：正确使用梯子。(二)实际操作：(1)使用前检验梯子是否牢靠可靠，是否能承受荷重。(2)在梯子上工作时，梯顶通常不应低于工作人员腰部，切忌在梯子最高处或最上面一、二级横档上工作。(三)口述：使用梯子应注意些什么事项？(1)不使用钉子钉成木梯子；(2)不垫高梯子使用；(3)梯子使用前检验是否牢靠可靠；(4)梯子和地面以600为宜，应采取防滑方法，没有搭勾梯子应有些人扶梯；(5)不在上层工作，人字梯张开后应将钩挂好，不得将工具材料放在最上层。2. 绝缘手套、绝缘靴、拉杆管理及使用(一)口述：绝缘手套、绝缘靴、拉杆管理 绝缘手套、绝缘靴、拉杆必需由专员负责管理，专门存放，安放在干燥通风场所，不得和油类接触，手套、靴应存放在柜内，和其它工具分开。绝缘拉杆放在木架上(垂直存放)列册登记，定时试验耐压(六个月试验一次)使厨前要外观检验，电压等级是否相符，有没有毛刺裂纹。 (二)绝缘手套、绝缘靴使用： 绝缘手套和绝缘靴全部用特种橡胶制成。绝缘手套和绝缘靴通常全部作为辅助安全用具，但绝缘手套可作为低压工作基础安全用具：绝缘手套和绝缘靴在使用前必需进行检验是否有破损，完好才能够使用，橡胶绝缘手套使用时应内衬一副线手套，绝缘靴可作为防护跨步电压基础安全用具。 (三)拉杆结构及使用： 拉杆由工作部分、绝缘部分和握手部分组成，握手部分和绝缘部分用浸过漆木材、硬塑料、胶木或玻璃钢组成，其间有护环分开。 拉杆关键用来操作高压隔离开关，操作跌落式熔断器、安装和拆除临时接地线，和进行测量和试验等项工作。2.安全带、登高板，脚扣检验和使用（1）怎样使用脚扣？ 使用脚扣时，一定要按电杆规格选择，不得采取把脚扣小掰大或大或大摔小措施。发觉脚扣有裂纹或脚扣能够用于木杆，但木杆脚扣不得在水泥杆上使用。脚扣要和安全带配合使用，在杆上作业时，一定要系好安全带。（2）怎样使用蹬高板？ 使用蹬高板时，绳长度要适应使用者身材，通常应保持一人一手长蹬板和白综绳均应能承受300千克重量，每六个月要进行一次载荷试验，在每次登高前应作人体冲击试登。（3）怎样正确使用安全带.腰带、保险绳和腰绳是电杆登高操作必备用具，腰带是用来系挂保险绳、腰绳和吊物绳，使用时应系结在臀部上，而不是系结在腰间，不然，操作时既不灵活又轻易扭伤腰部。保险绳使用时，一端要可靠地系结在电杆横担和抱箍下方，预防腰绳窜出电杆顶端造成工伤事故。（4）系好安全带，穿上脚扣，模拟上杆动作。4. 喷灯正确使用（一）基础要求：能够正确使用喷灯。（二）实际操作：（1）识别喷灯。煤油喷灯喷管是弯曲，受到加热加速汽化燃烧。而汽油喷灯喷管是直，不用加热而且针状关阀。（2）检验所用油是什么油，（严禁加混合油使用），油量是否适宜（油量不超出油桶容量3/4），油桶是否漏油，喷油嘴有没有堵塞，丝扣是否漏气，检验加油螺塞是否拧紧。（3）用煤油喷灯点火：先将点火碗内注入煤油点燃，待喷火嘴烧热后，再逐步打开喷火嘴油门。注意喷灯不准对人，喷火口前不准 时有易燃物品。打气时应先将油门关闭。（4）合适调整油桶内压力和火焰。（5）熄火、放气。（三）煤油喷灯安全使用规程：（1）喷灯油量只须装到四分之三，严禁汽油喷灯装煤油，或煤油喷灯装汽油，也不许可用混合油。（2）喷灯打气时严禁灯身和地摩擦，预防赃物进入气门阻塞气道。如进气不通畅时应停止使用，立即送修。（3）漏油、漏气在喷灯严禁使用。（4）生火时稍旋开放气螺钉，在避风处用火点燃灯头。点火时，人应站在喷咀侧面侧面。严禁灯和灯相互点火或到炉灶上点火，严禁在带电设备周围点火。（5）火力不足时，先用通针疏通喷咀，尚若仍有污物阻塞应停止使用。（）火力正常时切勿再多打气。（）是使用中常常检验油量是否过少，灯体是否过热，安全阀是否有效，预防爆炸。（8）使用前检验底部，若发觉外凸就不能使用。（9）熄灯时旋开放气螺钉把气放出，熄灭灯头上余火。（10）喷灯使用后应揩试洁净放在安全地方。5. 带电更换熔断器(一)基础要求；正确更换熔断器(二)实际操作； (1)戴防护眼镜，使用合格绝缘工具（钳、夹、卡子等）戴绝缘手套，设专员监护。(2)拉下负荷开关，在更换熔断器。啦熔断器时，先拉上面，再拉下面，插熔断器时，先插下面，后插上面。若三相熔断器全部需要更换时，应先拉中间一相，后拉另外两相；换上时，先装左、右两相，再装中间一相。(三)说说熔断器关键有那个多个形式？熔断器有管式熔断器，插式熔断器，塞式熔断器、盒式熔断器、羊角熔断器等多个形式（见图5-5） 6. 正确操作跌落式熔断器（一）基础要求：能够正确操作跌落式熔断器。（二）实际操作：（1）跌落式熔断器（2）穿戴电压等级合格绝缘橡胶手套、绝缘靴、绝缘拉杆及应穿长袖衣、长裤，戴安全帽，设专员监护。（3）闭合熔断器，用绝缘棒将容管下动触头插入接线端，和下静触头接触，然后将绝缘棒拉钩穿入熔管操作环内，回转熔管，上使动触头推入上接线端，和静触头接触，将电路接通。（4）跌落式熔断器合闸次序：拉闸时，先拉中间，后拉两边，合闸时，先合两边，后合中间。（三）口述：跌落式熔断器结构及原理：跌落式熔断器由带有接线螺栓绝缘子及活动熔丝管组成。熔丝管由纤维材料制成，当熔丝断时，因为电弧作用，熔丝管上析出大量气体，对电弧产生强烈纵吹作用，实现纵吹灭弧。因为熔件张力作用，上部动触头合闸后卡在鸭嘴式静触头上。熔件熔断后后鸭嘴式静触头对上部动触头失去卡阻作用，熔丝管因本身重量翻落下来，这时管外电弧很快被拉长而熄灭。7. 验电器使用(一)基础要求：了解验电器结构和使用。(二)实际操作：(1)验电器（见图-7）(2)用低压验电器（电笔）检验线路是否有电。使用时手必需接触金属挂勾 图5-7（a） 图5-7（b）(三)验电器结构好使用应注意事项。高压验电器（见图）由：1.工作触头；2.氖灯；3.电容器；4.握柄；5.接地螺丝组成。低压验电器（见图b）由：1.工作触头：2. 氖灯；3.碳质电阻；4. 握柄5.弹簧组成。使用高压验电器测量高压电时，必需穿戴电压等级合格绝缘手套绝缘靴，验电时，不能直接接触带电体，而只能逐步靠近带电体，至灯亮（同时有声音报警）为止，还必需有些人监护。使用低压验电器测量低压电时，通常应穿绝缘鞋。测试前验电器应先在确定带电导体上试验，以证实验电器是否良好，以防因氖泡损坏而得犯错误判定。在明亮光下测试时，应注意避光仔细测试。第六部分 触电抢救1. 人工胸外心脏挤压抢救方法A、低压触电使触电者正确脱离电源方法。B、人工胸外心脏挤压正确操作方法。C、触电抢救注意事项。A、低压触电使触电者正确脱离电源方法。（1）假如触电地点周围油电源开关或电源插销，应立即拉开开关或拔出插销，断开电源。（2）假如触电地点周围没有或电源开关或电源插销，可用有绝缘柄电工钳或有干燥木柄斧头切断电源;或用于干木板等绝缘物插入触电者身下，以隔断电源。（3）当电线搭落在触电者身上或被压在身下时，可用干燥衣服、手套绳索、木板、木棒等绝缘物作为工具，拉开触电或跳挑开电线，使触电者脱离电源。（4）假如触电者衣服时干燥又没有紧缠在身上，可用一只手抓住她以衣服，拉离电源。但因触电者身体是带电其鞋绝缘也可能遭到破坏。救护人不得接触触电者皮肤也不能抓她鞋。B、人工胸外心脏挤压正确操作方法。胸外心脏挤压法是触电者心脏跳动停止后抢救方法。具体做法：（操作模拟人）（1）救护人跪在触电者一侧，或跨跪其腰部两侧，两手相叠，手掌根部放在心窝上方，胸骨下三分之一处（见图6-1）。（2）掌根用力垂直向下（脊背方向）挤压，压出心脏里面血液（图6-2），对成人应压陷3-4厘米。以每秒钟挤压一次，每分钟挤压60次为宜。图6-1 胸外心脏挤压正确压区（3）挤压后掌根快速全部放松，让触电者胸部自动复原，血液充满心脏。放松时掌根无须完全离开胸部。（见图6-3）C、触电抢救注意事项。（1）救护人不可直接用手或其它金属及潮湿物件为救护工具，而必需用合适绝缘工具。救护人最好用一只手操作，以防自己触电。（2）预防触电者脱离电源后可能摔伤。尤其是当触电者在高处情况下，应考虑防摔方法。即使触电者在平地，也要注意触电者倒下方向，注意防摔。（3）假如事故发生在夜间，应快速处理临时照明问题，以利于抢救，并避免扩大事故。图6-2 胸外心挤压法挤压 图6-3胸外心挤压法放松2. 人工呼吸抢救方法A、高压触电使触电者正确脱离电源方法。B、人工呼吸法正确操作方法C、触电抢救注意事项。A、高压触电使触电者正确脱离电源方法（1）立即通知相关部门停电。（2）带上绝缘手套，穿上绝缘鞋，用对应电压等级绝缘工具拉开开关。B、人工呼吸法正确操作方法。人工呼吸法使在触电者呼吸停止后应用抢救方法。具体做法是：（实际操作模拟人）施行人工呼吸前，应快速将触电者身上妨碍呼吸衣领、上衣、裤带等解开，并快速取出触电者口腔内妨碍呼吸食物，脱落假牙、血块、粘液等，以免堵塞呼吸道。作口对口人工呼吸时，应使触电者仰卧，并使其头部充足后仰，（可用一只手托在触电者颈后）至鼻孔朝上，以利呼吸道通畅。操作步骤：（1）使触电者鼻孔紧闭，救护人深吸一口气紧贴触电者口向内吹气（图6-4）为时约2秒钟。 （2）吹气完成，立即离开触电者口，并松开触电者鼻孔，让她自行呼气，为时约3秒。（见图6-5）C、触电抢救注意事项。（1）救护人不可直接用手或其它金属及潮湿物件为救护工具，而必需使用合适绝缘工具。救护人最好 图6-4 口对口人工呼吸法吹气用一只手操作，以防自己触电。（2）预防触电者脱离电源后可能摔伤，尤其使当触电者在高处情况下应考虑防摔方法。即使触电者在平地，也要注意触电者倒下方向，注意防摔。（3）假如事故发生在夜间，应快速处理临时照明问题，以利于抢救，并避免扩大事故。图6-5 口对口人工呼吸法换气触电者呼吸和心跳均停止抢救。A、抢救方法B、注意事项A、抢救方法：（具体操作模拟人）要同时进行口对口（鼻）人工呼吸和胸外挤压法来抢救。假如现场仅一个人抢救，两种方法应交替进行，每次吹气2-3次，再挤压10-15次，而且吹气和挤压速度全部应该提升部分，以不降低抢救效果。B、注意事项：施行人工呼吸和胸外挤压抢救要坚持不停，切不可轻率中止，运输途中也不能中止抢救，并应注意触电者皮肤和瞳孔改变，皮肤由紫变红、瞳孔由大变小，说明抢救收到了效果。只有触电者身上出现尸斑，身体僵冷，经医生作出无法救活诊疗后，才能停止抢救。实训体会经过这次电工实训，我对电工安全有了更深入认识，对电工安全程序也有了更清楚了解，也更熟悉了电工方面方法技巧。对问题分析处理能力有
