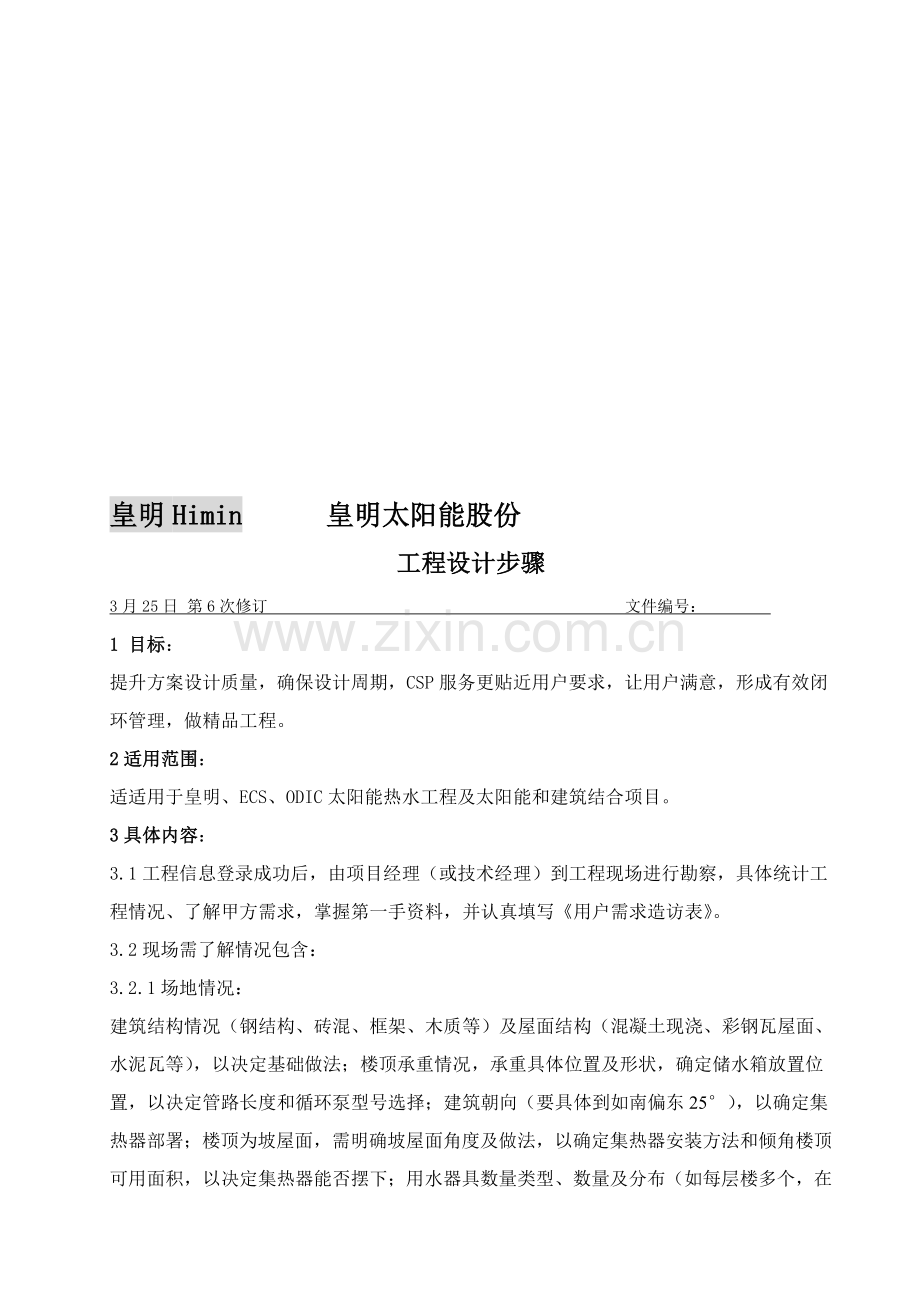

皇明Himin 皇明太阳能股份
工程设计步骤
3月25日 第6次修订 文件编号：
1 目标：
提升方案设计质量，确保设计周期，CSP服务更贴近用户要求，让用户满意，形成有效闭环管理，做精品工程。
2适用范围：
适适用于皇明、ECS、ODIC太阳能热水工程及太阳能和建筑结合项目。
3具体内容：
3.1工程信息登录成功后，由项目经理（或技术经理）到工程现场进行勘察，具体统计工程情况、了解甲方需求，掌握第一手资料，并认真填写《用户需求造访表》。
3.2现场需了解情况包含：
3.2.1场地情况：

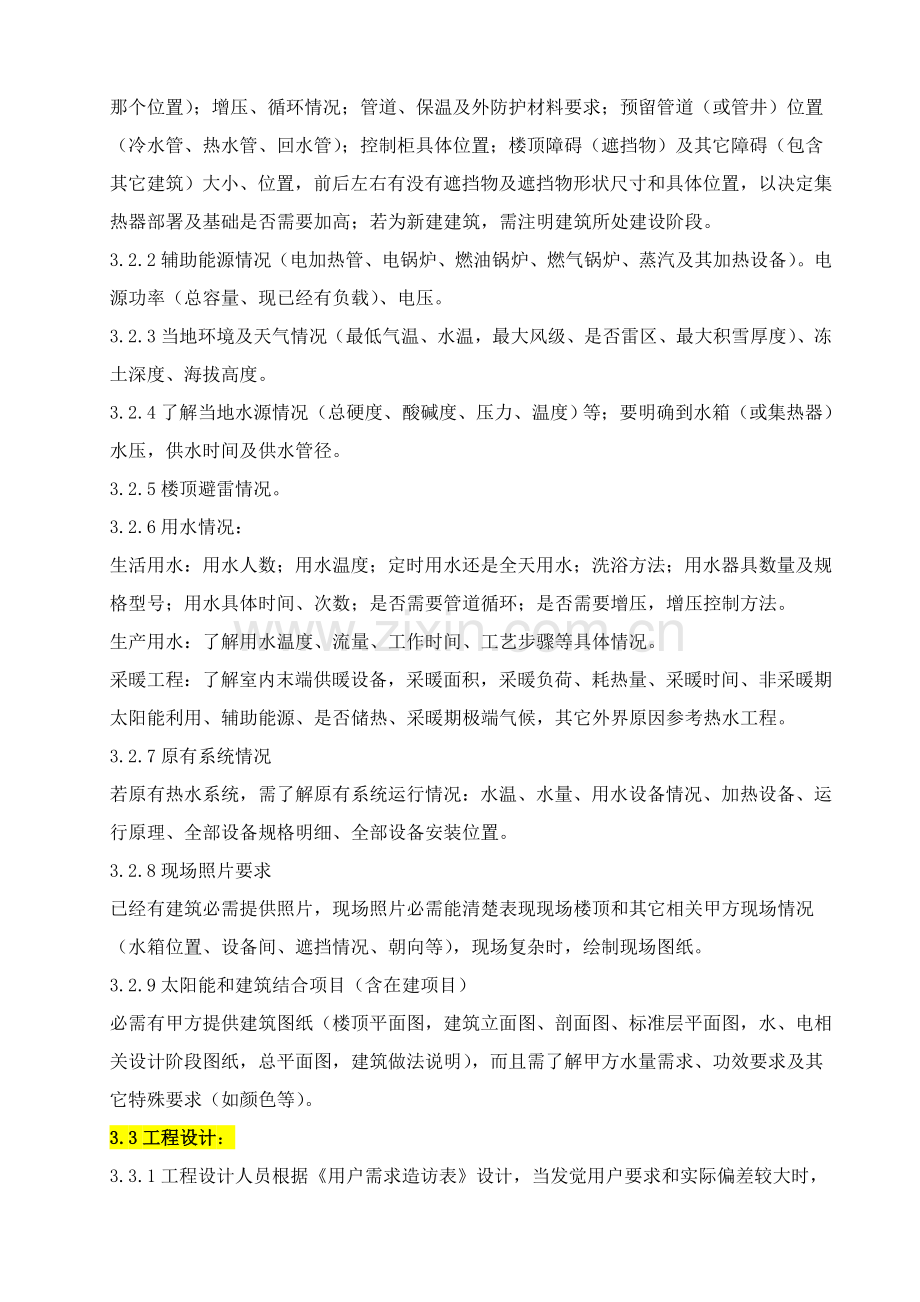

建筑结构情况（钢结构、砖混、框架、木质等）及屋面结构（混凝土现浇、彩钢瓦屋面、水泥瓦等），以决定基础做法；楼顶承重情况，承重具体位置及形状，确定储水箱放置位置，以决定管路长度和循环泵型号选择；建筑朝向（要具体到如南偏东25°），以确定集热器部署；楼顶为坡屋面，需明确坡屋面角度及做法，以确定集热器安装方法和倾角楼顶可用面积，以决定集热器能否摆下；用水器具数量类型、数量及分布（如每层楼多个，在那个位置）；增压、循环情况；管道、保温及外防护材料要求；预留管道（或管井）位置（冷水管、热水管、回水管）；控制柜具体位置；楼顶障碍（遮挡物）及其它障碍（包含其它建筑）大小、位置，前后左右有没有遮挡物及遮挡物形状尺寸和具体位置，以决定集热器部署及基础是否需要加高；若为新建建筑，需注明建筑所处建设阶段。
3.2.2辅助能源情况（电加热管、电锅炉、燃油锅炉、燃气锅炉、蒸汽及其加热设备）。电源功率（总容量、现已经有负载）、电压。
3.2.3当地环境及天气情况（最低气温、水温，最大风级、是否雷区、最大积雪厚度）、冻土深度、海拔高度。
3.2.4了解当地水源情况（总硬度、酸碱度、压力、温度）等；要明确到水箱（或集热器）水压，供水时间及供水管径。
3.2.5楼顶避雷情况。
3.2.6用水情况：
生活用水：用水人数；用水温度；定时用水还是全天用水；洗浴方法；用水器具数量及规格型号；用水具体时间、次数；是否需要管道循环；是否需要增压，增压控制方法。
生产用水：了解用水温度、流量、工作时间、工艺步骤等具体情况。
采暖工程：了解室内末端供暖设备，采暖面积，采暖负荷、耗热量、采暖时间、非采暖期太阳能利用、辅助能源、是否储热、采暖期极端气候，其它外界原因参考热水工程。
3.2.7原有系统情况
若原有热水系统，需了解原有系统运行情况：水温、水量、用水设备情况、加热设备、运行原理、全部设备规格明细、全部设备安装位置。
3.2.8现场照片要求
已经有建筑必需提供照片，现场照片必需能清楚表现现场楼顶和其它相关甲方现场情况（水箱位置、设备间、遮挡情况、朝向等），现场复杂时，绘制现场图纸。
3.2.9太阳能和建筑结合项目（含在建项目）
必需有甲方提供建筑图纸（楼顶平面图，建筑立面图、剖面图、标准层平面图，水、电相关设计阶段图纸，总平面图，建筑做法说明），而且需了解甲方水量需求、功效要求及其它特殊要求（如颜色等）。
3.3工程设计：
3.3.1工程设计人员根据《用户需求造访表》设计，当发觉用户要求和实际偏差较大时，立即联络用户，确定修改情况，然后工程设计立即、保质、保量地将方案设计完成。
3.3.2设计方案应包含初步设计方案（工程概况、工程概算、设备选型说明及技术参数、工程运行原理图及运行说明、安装说明、企业介绍、售后服务承诺、工程业绩，必需时要经济效益分析等）和原理图、部署图、基础图，管道平面图等图纸。设计阳台方案时必需提供日照分析。
3.3.3初步设计方案设计时，严禁过分承诺，明确太阳能确保率等设计指标；设备品牌、规格型号不能犯错；各项报价齐全，预防漏项。必需明确系统范围：如基础、电线电缆、管道、室内等内容由哪方负责或是否在概算内。
3.3.4施工图设计时，按施工图绘制基础要求，绘制具体地、能够指导施工地具体图纸；对于已经有热水系统必需绘制二者结合部分，并达成指导施工深度。
施工图中必需尤其明确控制柜、水箱位置，冷热水管道预留位置、管径；集热器安装固定节点及防风方法；管道保温材质、厚度及外防护材质。施工图中设备材料明细必需齐全、正确，关键包含太阳能集热器、储水箱、控制柜、水泵、电磁（动）阀、水处理、安全阀、排气阀、波纹管、管道、保温、Y型过滤器、止回阀、闸阀、防冻带、安全索、花兰、膨胀挂钩、玻璃丝布及保温外防护材料等。
3.3.5对于正式招标项目，必需在投标文件中附有全套施工图纸；对于洽谈项目，若非用户要求，可先行设计初步设计方案，待设计方案确定后再设计全套施工图纸，施工图纸必需在签约前七天设计完成并发回企业审核。
3.3.6太阳能和建筑结合项目必需出具具体安装方案，若需对太阳能集热器（热水器）进行特制，必需有具体图纸及说明。
3.3.7方案包含到特殊（制）产品，必需以书面形式发回，工程企业技术部报工程产品技术中心或技术研发中心，由工程产品技术中心或技术研发中心确定可行性。
3.3.8 设计人依据施工图进行配件预算并填写报货单。
3.3.9综合性工程由工程企业、工程产品技术中心、技术研发中心、建筑设计院、洁能事业部等相关部门联合设计。
3.3.10设计周期
a、吨位不超出20吨一般联集管工程，设计周期为3天；
b、吨位不超出50吨一般联集管工程、采暖工程（采暖面积≤m2）、吨位不超出20吨热管（U型管），设计周期为5天；
c、吨位超出50吨一般联集管热水工程、采暖工程（m2≤采暖面积＜5000㎡）、吨位超出20吨热管（U型管）工程设计周期为8天；
d、吨位超出100吨一般联集管热水工程、采暖工程（5000m2≤采暖面积＜10000㎡）、吨位超出50吨热管（U型管）工程设计周期为10天。
e、吨位超出200吨一般联集管热水工程、采暖工程（10000m2≤采暖面积）、吨位超出100吨热管（U型管）工程在16天内设计完成。
f、综合性项目由工程企业、工程产品技术中心、技术研发中心、建筑设计院、洁能事业部等联合确定设计周期。
g、设计时间超出节点周期须申请延期，不然每次负向激励200~1000元。
3.4方案审核
3.4.1方案自审
对设计完成方案，设计人应进行具体检验，检验无误后将设计方案、《用户需求造访表》、现场照片（施工图、报货单，可同方案一起发回，也可在签署协议前七天单独发回审核）一同发回企业进行审核。
3.4.2初审
3.4.2.1初步方案初审
a）初步审核人员接到工程设计方案后，进行初审，初步设计方案初审经过转交终审人员进行终审。
b）初步设计方案初审不经过，若错误很小或经和工程设计人沟通后能设计方案，可由审核人员直接更改后进行终审并由设计人确定；若有重大错误，或经沟通后现场还是不清楚，则发给工程设计人重新进行设计。重新设计工程设计方案必需二十四小时发回审核。
3.4.2.2施工图初审
a）初步审核人员依据审核经过初步设计方案进行审核，审核施工图规范性和正确性，审核报货单上材料明细是否和施工图相符。
b）初步审核人员二十四小时审核完成，审核经过转交终审人员进行终审；存在问题较多，反馈设计人修改。设计人必需在二十四小时内修改完成，并反馈企业技术部。
3.4.2.3 常规5吨（含）以下工程由初审人员直接进行审结。
3.4.3终审
3.4.3.1初步设计方案终审
初审经过设计方案转发终审人员进行终审。审核不经过，发给设计人进行修改设计；审核经过，将设计方案反馈设计人并转技术信息管理员。
3.4.3.2施工图终审
终审人员二十四小时内审定完成，审定合格转交技术信息管理员，技术信息员1小时内将经过报货单交工程部片长；审定不合格反馈设计人员进行修改。
3.4.3.3评审
a、吨位超出50吨一般联集管热水工程、采暖工程（采暖面积超出m2）、吨位超出20吨热管（U型管）工程由企业技术部、工程部、安装企业进行评审2日内会审完成，设计人3日内修改完成，由总工进行终审。
b、吨位超出100吨一般联集管热水工程、采暖工程（采暖面积超出5000m2）、吨位超出50吨热管（U型管）工程由工程企业技术部、工程部、安装企业，工程产品技术中心或技术研发中心联合组织评审。依据评审意见，设计人3日内修改完成，由总工进行终审。
c、吨位超出200吨一般联集管热水工程、采暖工程（采暖面积超出10000m2）、吨位超出100吨热管（U型管）工程由工程企业技术部、工程部、安装企业，工程产品技术中心、技术研发中心及各部门第一主管联合组织评审.依据评审意见，设计人5日内修改完成，由总工进行终审。
d、综合性项目由工程企业技术部、工程部、安装企业、工程产品技术中心、技术研发中心、建筑设计院、洁能事业部联合组织评审。依据评审意见，设计人5日内修改完成，由总工进行终审。
e、其它工程，由初审人员依据工程复杂程度进行提报，组织评审。
3.4.3.4报货单审核
报货单中所需报货明细必需和施工图一致，必需从企业报货设备为集热器、储水箱、控制柜、电磁阀、威乐水泵、铜阀门、聚乙烯保温、安全阀、排气阀、防冻带（含接线装置）、安全索等。审核人员须在审核经过报货单上全部签字确定。
3.4.5方案传输：
设计人员将设计完成方案经过电子邮件发送技术信息管理员；终审经过后，由技术信息管理员反馈给设计人员。
3.5存档
3.5.1方案、施工图终审经过后，在审批前工程技术信息管理员将打印文件经初审和终审人员签字确定后，同《用户需求造访表》一起转交订单管理员，待审批完成后由工程部片长统一存档至档案管理员处。
3.5.2工程技术信息管理员于每个月1日至5日期间将上月审核经过电子版方案刻盘存档。
3.5.3设计方案存档要求：《用户需求造访表》、封皮（上有编号，名称、设计人、审核人、日期等）、工程概算、原理图、运行说明及施工图，如有特殊要求或以上表示不清时，要附加说明，以备查。
3.6反馈
工程技术部将终审经过方案以电子版格式发给设计人员，设计人员必需依据经审核方案进行工程谈判、签约。若需修改方案、必需填写《设计变更单》，在签约前变更由经销商进行盖章确定；在签约后变更必需由经销商和甲方进行盖章确定，并立即回传给企业审核确定；若出现协议（协议）和原确定方案不符或方案没有审核确定对应违规，由责任人负担对应责任，负担由此损失10%。
3.7 设计交底
工程签约后一周内，20吨以上工程和全部建筑为在建工程项目必需进行交底，设计人员必需现场参与安装企业组织技术交底工作。如存在设计问题一周内调整完成，施工图、交底统计发回企业进行审核，审核节点及步骤见3.4。
3.8 审批报货
工程签约后，审批扣率及报货时，须附上协议、经过确定方案、施工图、报货单及经经销商和甲方签字盖章《初步设计反馈单》，且方案（施工图、报货单）必需有审核人员签字确定，不然不予签批。
应报货而没有报货必需说明原因，若为经销商有库存必需出具库存明细及照片等见证资料，见证资料必需有经销商和项目经理签字确定；若为甲方不需要我企业提供，需出具甲方盖章证实承诺文件，承诺文件必需有项目经理签字确定；若关键配件不从企业报货或在市场指定品牌购置，需经工程企业副总经理同意。
3.8环境保护要求
3.8.1设计选择材料必需是环境保护材料，如保温不得采取石棉。
3.8.2 设计选择辅助加热锅炉应满足大气污染物排放标准。
4 激励方法
4.1对于设计人员套用模板进行设计，工程名称、工程概况或设计资料套用其它工程方案，对设计人员负向激励100元/次；
4.2审核经过方案中错误或不明确怎样安装情况，且有安装企业提出质疑并确定，对设计、审核人员各负向激励50元/次。并对错误图纸方案进行修订；
4.3对于不按节点完成设计责任人，视拖延实际情况，负向激励设计人200~1000元/次。
4.4设计方案必需全部传回企业片区立案，对于个人设计方案隐报、漏报情况，视同私自设计方案，一经查处，给500-元/次处罚，情节严重者，严厉处理；
4.5对于不按节点完成审核（修改、变更）情况，负向激励审核人（设计人）50~200元/次。
4.6技术信息员没有按节点管理，未对违反节点人员跳闸，发生投诉每次负向激励30元。
5服务承诺
5.1工程企业技术部，负责解释并组织培训。
5.2方案设计人，必需在对应节点周期内完成方案设计，且必需以用户满意回执单为考评依据；
5.3非评审方案初审从接到工程设计文件起二十四小时内必需有结果；终审自接到初审经过方案起二十四小时内必需有结果。若需由设计人进行更改，当日必需反馈并通知设计人，以用户满意回执单为考评依据。
5.4反复3次以上者或3天没有反馈者，初审人有权对设计人进行100-200元负向激励。
5.5方案设计、审核周期，严格实施标准，一经投诉，核实属实后，进行对应处罚；
6本要求由工程企业技术部负责起草/编制/修订。
注：设计人包含：项目经理、技术经理、区域总工、高工等。
编制 审核： 同意
会签栏：
部 门
姓 名
部 门
姓 名
部 门
姓 名
工程设计步骤图
工程分企业
工程技术部
工程部
办公室
现场勘察
N
修改二十四小时发回
N
设计文件自审
工程设计
Y
评审
反馈修改
N
设计文件初 审
设计文件
技术信息管理员
Y
设计文件终 审
工程信息登录
工程部片长
档案管理员
项目名称
时间
地点
统计人
备注
参会人员
工程概况
评审内容
评审人员签字
附件1：
大项目评审表
附件2：
工程初步设计反馈单
：（建设单位）
相关 工程初步设计已由我企业设计审核完成，望贵单位对该初步设计进行认真研究后提出宝贵意见，方便我企业能愈加好地满足贵单位使用需求和进行下一步施工图设计。
设计指标：本系统安装太阳能集热器集热面积为 ㎡，在集热器倾斜面年日均总辐照量为 KJ/㎡，太阳能确保率为 条件下，系统天天能产生温升 ℃热水 吨。
设计人员（签字）：
设计单位（盖章）：
日 期： 年 月 日
用户意见：
□ 我方经认真研究，已完全认同此设计内容，同意据此进行施工图设计。
□ 我方经认真研究，有以下意见和提议：
责任人（签字）：
建设单位（盖章）：
日 期： 年 月 日
附件3：
编号： 用户需求造访表
工程片区
经销商
甲方
电话
电话
电话
工程名称
工程地址
项目介绍：
序号
项目
具体情况
备注
当地冷水情况
1
冷水源/供水管径
自来水 井水 其它 管径：
2
平均/最高/最低温度
3
平均/最高/最低压力
MPA, MPA, MPA
4
压力、流量稳定情况
稳定 改变不大 改变很大
5
硬度
0~30mg/L 30~700mg/L 大于700mg/L
6
含沙量
mg/L
室内管路情况
7
冷水管材
镀锌管 PP-R管 铝塑复合管 不锈钢管
8
热水管材
镀锌管 PP-R管 铝塑复合管 不锈钢管
9
是否有室内管路部署图
有 无
10
室内管路有没有保温
有 无
11
室内管路主管径
热水： 冷水：
12
冷热水管预留具体位置
现在用热水情况
13
供热水方法
全天供水 定时供水 （时间： ）
14
洗浴方法
淋浴 池浴 其它
15
用水器具
手控淋浴器 脚踏式淋浴器
感应式淋浴器 磁卡控制
16
各用水器具数量
17
平均人数/温度/总水量
18
是否增压
是 不是
19
是否即开即热
是 不是
20
控制方法
全自动 半自动 手动
21
热源种类/功率
电锅炉 燃油锅炉
燃气锅炉 燃煤锅炉 其它 功率:
22
每十二个月大约费用(元)
计划用热水情况
23
供热水方法
全天供水 定时供水 （时间： ）
24
洗浴方法
淋浴 池浴 其它
25
用水器具
手控淋浴器 脚踏式淋浴器
感应式淋浴器 磁卡控制
26
各用水器具数量/位置
27
平均人数/温度/水量
28
是否即开即热
是 不是
29
供水增压方法
变频供水 压力罐增压 水流开关
落差用水 手动增压 时控开关控制
30
辅助热源种类/功率
电 燃油锅炉 燃气锅炉 燃煤锅炉
其它 功率:
电力情况
31
是否含有三相电
是 不是
32
最大可用负荷（KW）
33
有没有预留/位置/线径
34
是否扩容（KW）
扩容量 无
建筑情况
35
楼顶情况
平屋面 坡屋面 （角度： ）
36
建筑朝向
37
楼层高度
层数： 层高： 米 总高度 米
38
避雷带分布/安装
39
防水层材料/寿命
40
有没有承重/承重位置
41
楼顶设计载荷
42
楼顶尺寸
东西： （ ） 南北：（ ）
43
屋面结构描述
混凝土 钢结构 其它（ ）
44
有没有女儿墙/高度
45
建筑物四面有没有遮挡
垂直距离、高度差
46
楼面有没有障碍物
障碍情况描述
47
有没有水箱间
位置： 可利用空间：
48
有没有控制间
位置： 可利用空间：
周围有没有强干扰源
49
集热系统拟采取管路
热镀锌管 PP-R管 铝塑复合管 不锈钢管
50
集热系统拟采取保温
聚乙烯 聚苯乙烯 岩棉 聚氨脂 其它
51
集热系统拟采取外保护层材料
铝箔 沥青布 金属板材 其它：
当地天气情况
52
当地经纬度
北纬： 东经：
53
海拔高度
54
最热月平均/最高气温
55
最冷月平均/最低气温
56
最大积雪厚度
57
最大冻土深度
58
是否雷击区/历年遭雷击情况
59
年均日辐照量
60
年日照时数/参考城市
61
最大风力/风向
其它情况计划方法
62
针对特殊水质方法
软化系统 酸碱中和系统 沉淀装置
无
63
控制线路铺线方法
暗铺 明铺 PVC穿线管 金属穿线管
64
集热器固定方法
膨胀挂钩、安全锁 膨胀螺栓 其它
65
是否需要远程监控系统
66
是否加装防雷设施
提议
被造访人（署名）
联络电话
填表人： 日期：
附件4：
设计变更单
工程名称
地点
日期
设计人
序号
图号
变更内容
签字栏
建设（监理）单位
施工单位
设计单位
1、 设计变更由原设计人进行；
2、 包含图纸修改必需注明应修改图纸图号；
3、 必需时，可加附件；
4、 本表由建设单位、监理单位、施工单位、设计单位各报存一份。
附件5：
方案设计.反馈回执单
项目名称
项目地点
设计人
开始时间
完成设计时间
反馈时间
经销商姓名
经销商联络方法
经销商接收时间
方案最终合格反馈时间
标准：
方案设计周期
a、吨位不超出20吨一般联集管工程，设计周期为2天；
b、吨位不超出50吨一般联集管工程、采暖工程（采暖面积不超出m2）、吨位不超出20吨热管（U型管），设计周期为5天；
c、吨位超出50吨一般联集管热水工程、采暖工程（采暖面积超出m2）、吨位超出20吨热管（U型管）工程设计周期为6天；
d、吨位超出100吨一般联集管热水工程、采暖工程（采暖面积超出5000m2）、吨位超出50吨热管（U型管）工程设计周期为7天。
e、吨位超出200吨一般联集管热水工程、采暖工程（采暖面积超出10000m2）、吨位超出100吨热管（U型管）工程在15天内设计完成。
f、综合性项目由工程企业、工程产品技术中心、技术研发中心、建筑设计院、洁能事业部等联合确定设计周期。
g、设计时间超出节点周期须申请延期。
说明：反馈回执单，由经销商接收方案后填写，直接传回企业；
电话：
邮箱：
传真邮箱：转2816
