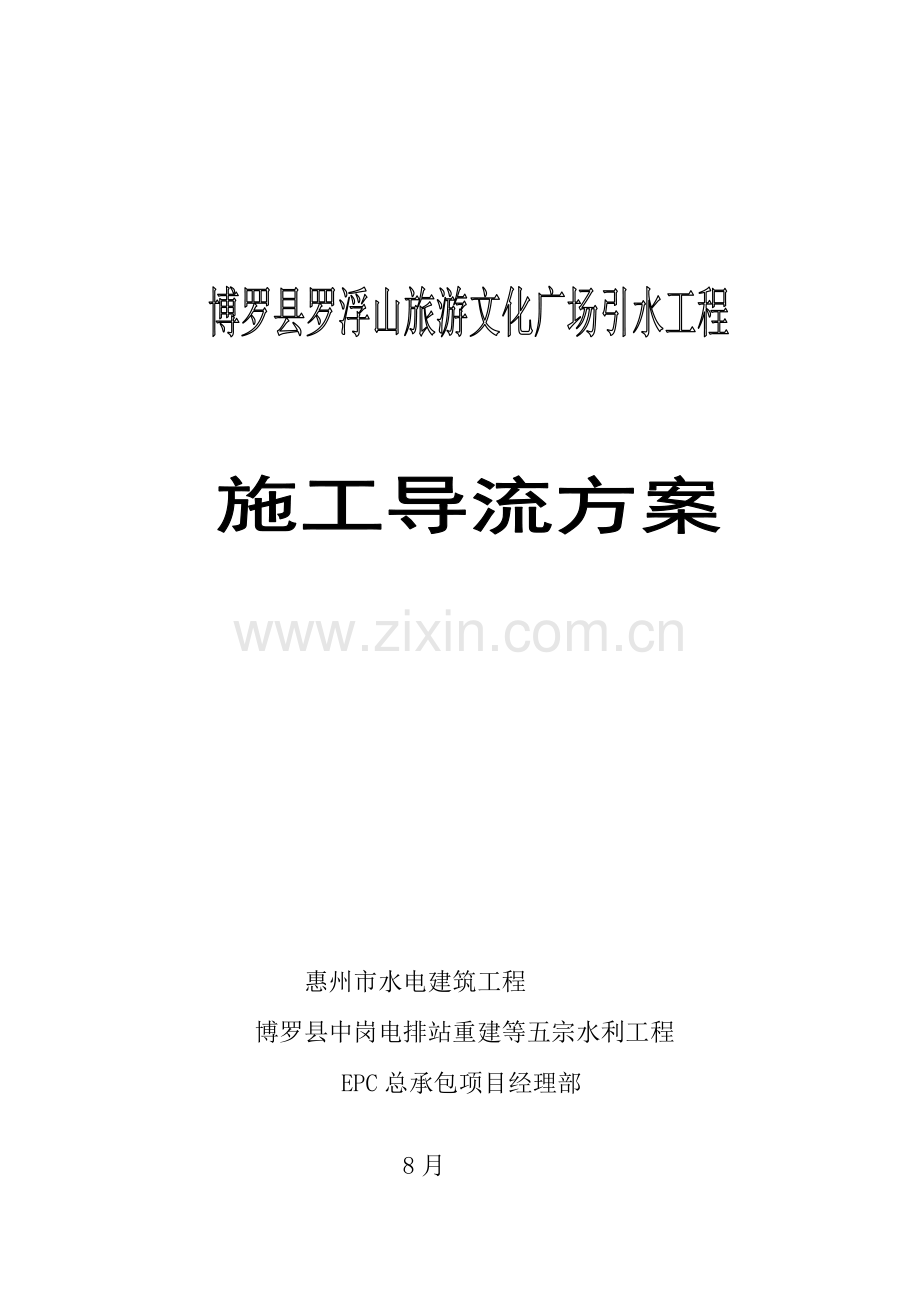

惠州市水电建筑工程博罗县中岗电排站重建等五宗水利工程EPC总承包项目经理部8月 博罗县罗浮山旅游文化广场引水工程施工导流方案目录施工导流方案- 1 -1 . 施工导流必需性- 1 -2 . 施工导流方案- 1 -3 . 导流方法- 2 -4 . 导流建筑物设计- 2 -5 . 围堰施工- 3 -6 . 导流平面部署图- 4 -博罗县罗浮山旅游文化广场引水工程施工导流方案1 . 施工导流必需性福田河整改工程特点是：线路长，但项目单一，福田河整改包含到河道清淤疏浚、格宾石笼护脚、格宾护垫护坡及消力池工程施工，需要干地作业，因为线路长，所以整条河道施工要进行分期导流，按方案作分期、分段进行施工。2 . 施工导流方案导流建筑物等级为5级，挡水建筑物洪水重现期为105年，考虑到每一建筑物施工期较短，故导流标准选择3年一遇设计水位和流量，导流时段选择今年8月第二年2月。依据现场实际地形情况，本工程拟采取分期分段施工方法进行施工，施工导流分期导流，导流围堰分横向围堰和纵向围堰。(1)汛期导流（今年8月10月）:在汛期期间，河道中部河滩地宽广位置布局纵向围堰进行导流施工。1）福田河桩号FT0+577.0FT0+820.5段直接用该段狭窄河道导流，左岸河滩地做纵向围堰基础，并用左岸土方开挖料修筑围堰。2）福田河桩号FT0+849.4FT0+951.1段用右岸河滩地做纵向围堰基础，用土方开挖料修筑围堰。待右岸格宾护脚完成后，FT0+849.4桩号段修筑横向围堰，改为右岸格宾石笼护脚旁二期导流，对左岸原浆砌石挡墙进行修复。3）福田河桩号FT0+951.1处消力池工程采取横向围堰导流，围堰右岸埋设两条导流涵管（内径为1000mm砼预制涵管）通往右岸已经有水渠进行导流。福田河桩号FT0+951.1FT0+982.5段消力池工程及格宾护岸工程即可进行干地施工作业。4）福田河桩号FT0+982.5FT1+275.4段直接用该段狭窄河床做一期导流，左岸河滩地做纵向围堰基础，并用左岸土方开挖料修筑围堰。待左岸格宾护脚完成后，FT0+982桩号段修筑横向围堰，左岸留个宽度为2m缺口，改为左岸格宾石笼护脚旁二期导流，右岸进行护岸施工。5）福田河桩号FT1+275.4FT1+367.0段用原河床做一期导流，右岸河滩地做纵向围堰基础，并用右岸土方开挖利用方加高围堰。待右岸护岸格宾护脚完成后，在FT0+982桩号段修筑一条横向围堰，右岸留个宽度为2m缺口，改为右岸格宾石笼护脚旁二期导流，左岸进行护岸施工。(2)枯水期导流（今年10明年2月）： 汛期过后，进入枯水期，河道下游桩号FT1+367.0FT1+635.4段先施工左岸部分，填筑纵向围堰，原河床做一期导流，待左岸护岸完成后在FT1+367.0桩号处修筑一条横向围堰，左岸留个宽度为2m缺口，改为左岸护岸格宾石笼护脚旁进行二期导流，右岸进行护岸施工。对河道上游桩号FTO+OOOFTO+563.2段（即1#水陂以上）进行纵向围堰导流施工。桩号FT0+566.8段1#陂头处中间采取破口以降低之前雍高水位，破口口径为2m2m，待该段施工任务完成后进行修复。3 . 导流方法施工导流方法是：（1）横向围堰：消力池工程及左右护岸流水施工时采取横向围堰。 （2）纵向围堰：护岸施工时在格宾石笼护脚线2m处利用料填筑围堰（分左右岸进行）。若基坑渗漏水，可采取地面导沟排水法将渗漏水引入集水井，集水井深1.01.5m，长宽约1米，集水井底铺30cm碎石护底，用竹筐护壁。采取抽水机直接抽排方法进行排水。4 . 导流建筑物设计（1）横向围堰。施工围堰用基坑开挖料填筑，部分河段用袋装土护坡。设计水位依据导流方法和渠道周围地面高程进行推算确定。围堰断面示意图见下图：（2）纵向围堰。围堰用基坑开挖料或外运粘土填筑，部分河段用沙袋护坡。堰顶宽度1.0m，堰底宽度约5m，围堰高度12m，具体高度依据施工期流量及水位确定其堰顶高程。围堰迎水坡坡比为1:1，背水坡坡比为1:1，（纵向）围堰剖面图以下图所表示：5 . 围堰施工围堰土方填筑料关键利用基坑开挖料，最好采取粘性土填筑。采取1.0m3挖掘机装车、自8t卸汽车运土、推土机平土、压路机压实。袋装土护坡：部分河段采取尼龙土袋护坡。用人工装袋，由胶轮车运至工作面，人工堆砌。围堰拆除：围堰拆除关键是在河边纵向围堰拆除，须待整个坡脚水下部分施工完成后才将围堰挖除。围堰挖除采取1.0m3长臂挖掘机清挖、8t自卸汽车装运。以下图所表示：6 . 导流平面部署图 导流平面部署图见下图：
