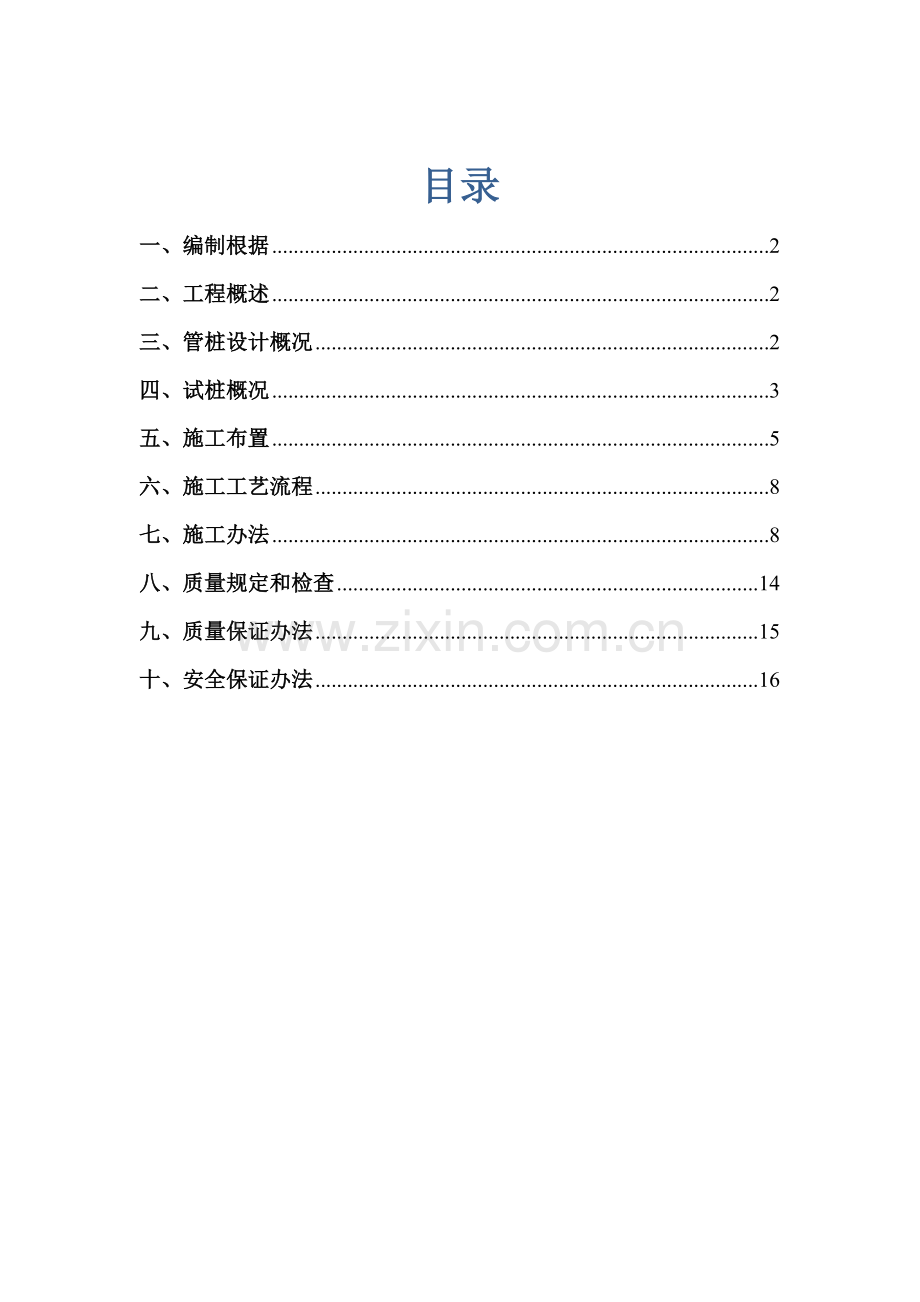

目录
一、编制根据 2
二、工程概述 2
三、管桩设计概况 2
四、试桩概况 3
五、施工布置 5
六、施工工艺流程 8
七、施工办法 8
八、质量规定和检查 14
九、质量保证办法 15
十、安全保证办法 16

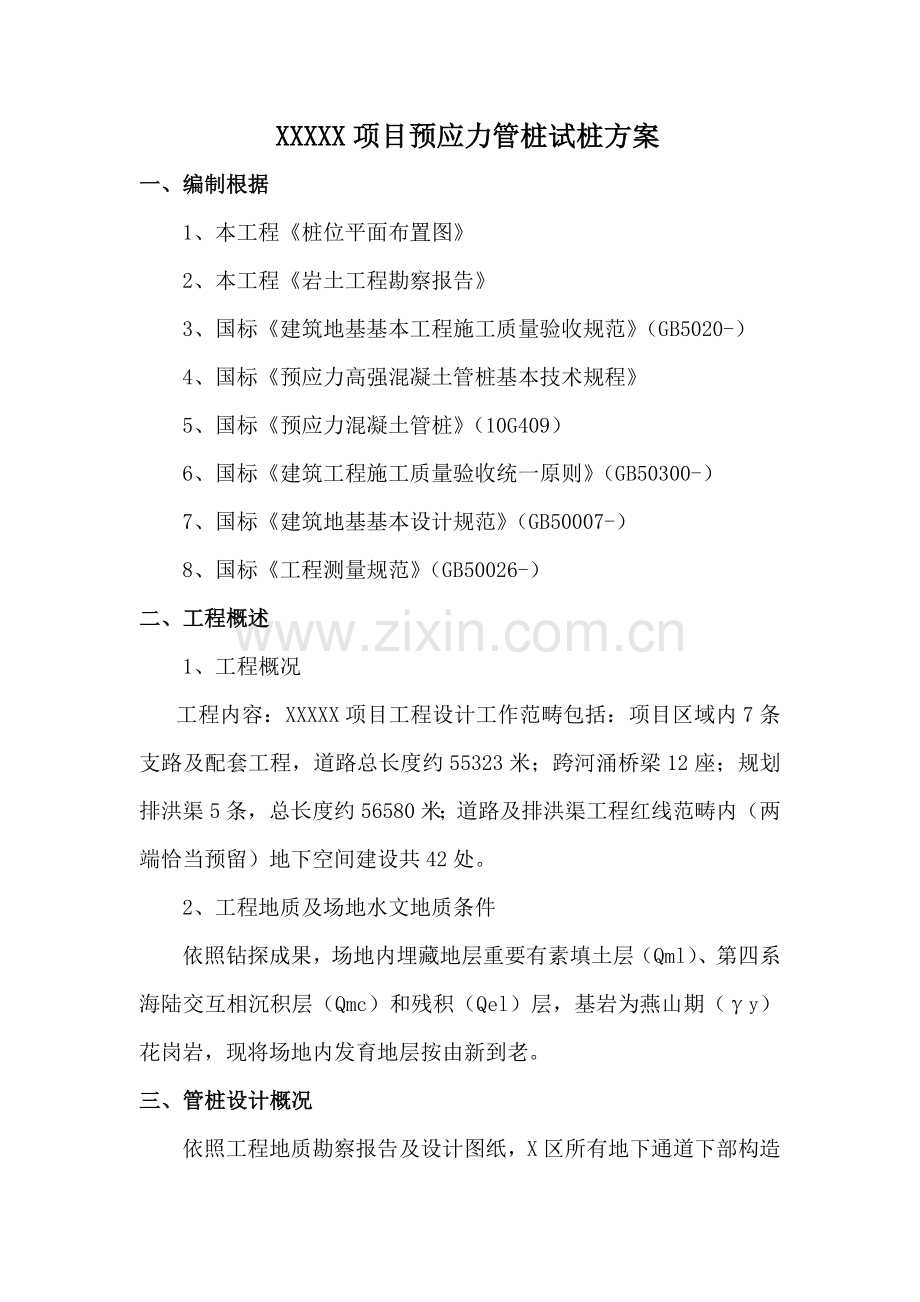

XXXXX项目预应力管桩试桩方案
一、编制根据
1、本工程《桩位平面布置图》
2、本工程《岩土工程勘察报告》
3、国标《建筑地基基本工程施工质量验收规范》（GB5020-）
4、国标《预应力高强混凝土管桩基本技术规程》
5、国标《预应力混凝土管桩》（10G409）
6、国标《建筑工程施工质量验收统一原则》（GB50300-）
7、国标《建筑地基基本设计规范》（GB50007-）
8、国标《工程测量规范》（GB50026-）
二、工程概述
1、工程概况
工程内容：XXXXX项目工程设计工作范畴包括：项目区域内7条支路及配套工程，道路总长度约55323米；跨河涌桥梁12座；规划排洪渠5条，总长度约56580米；道路及排洪渠工程红线范畴内（两端恰当预留）地下空间建设共42处。
2、工程地质及场地水文地质条件
依照钻探成果，场地内埋藏地层重要有素填土层（Qml）、第四系海陆交互相沉积层（Qmc）和残积（Qel）层，基岩为燕山期（γy）花岗岩，现将场地内发育地层按由新到老。
三、管桩设计概况
依照工程地质勘察报告及设计图纸，X区所有地下通道下部构造采用锤击PHC-800-AB-110型管桩基本，基本与地下空间采用1m厚承台衔接，地下通道构造桩预制管桩桩径为800m，桩尖采用十字型，桩尖底板厚度为18mm。详细详大样《预应力混凝土管桩》（10G409）图集后附图纸；纵向间距详见设计图纸。管桩单桩承载力设计值为3200kN。由于某些地下空间缺少地质资料，其桩底标高为暂定值，桩基均按摩擦端承桩进行设计 。
四、试桩概况
1、试桩目
①核算设计水文地质资料；
②拟定关于各项施工工艺及参数；
③拟定施工设备性能、工艺和施打顺序；
④拟定停止沉桩控制原则。
2、试桩数量
序号
编号
桩型
桩径（mm）
原地面标高
桩底标高（m）
桩顶标高（m）
有效桩长（m）
送桩深度（m）
接桩（节）
1
35
管桩预制
800
2.2m
-26.11
-5.33
20.798
7.5
2
2
36
管桩预制桩）
800
2.25m
-26.11
-5.31
20.798
7.5
2
依照设计及现场实际状况，选用在XXX道编号35#、36#两条预应力管桩进行试桩，编号35#、36#分别选用两节12m管桩焊接详情见下附表。
XXXX曲线段编号35#、36#两条预应力管桩试桩明细表
子XXX道曲线段管桩桩位坐标
XXX道曲线段管桩点号示意图
3、 本次施工试桩桩机选用市场上工艺比较成熟，施工作业管理人员有着十几年桩基本施工经验液压捶打预制管桩，地点设在XXX1#地下通道，筹划于12月4日开始试桩；
4、 施工现场使用预制管桩原则节分别为：10m、11m、12m进行施工.
五、施工布置
（一）、现场施工条件准备
1、施工现场“四通一平”
“四通一平”，即：场内道路、施工用水、施工用电、现场通信、施工场地压实、平整。
（1）、施工用电
本工程施工用电重要为柴油锤桩机，依照工程施工状况和工期规定，现场需配备用电容量为200KW以上。
（2）、施工道路
满足管桩材料进场，保证桩机正常施工规定。
（3）、施工用水
由于工程采用管桩，现场施工不必用水，因而本工程用水基本上就是生活用水，用水量很少，提供生活用水。
（4）、现场通信
现场项目部重要管理人员、重点分项工程班组长配备移动通信设施，做到24小时不间断保持联系。
（5）、场地施工方案
拟建场地需要解决压实，并能满足桩机施工规定，增设暂时排水办法，在场地周边开挖排水沟，以保证沉桩质量。
2、组织桩机、机械设备及人员进场。
3、依照甲方提供坐标控制点进行轴线复核和标高引测，保护好原有控制轴线做好建筑轴线和桩位定位工作。
4、预应力混凝土管桩堆放场地要平整、坚实、保证管桩堆放符合施工规定，以避免由于场地因素引起管桩浮现裂缝和断裂。
（二）、施工人员和机械人员准备
1、施工人员配备:
项目经理： 1 人全权负责本工程施工管理
技术负责： 1人负责本工程施工质量和技术
施工员： 2人负责本工程施工和技术交底等工作
资料员： 1人负责资料收集和整顿
质量员： 1人负责工程质量
专职安全员：3人负责工程安全
施工队长： 2人负责桩机班组施工
电焊工： 6人电焊接桩、设备维修
操作工： 2人负责桩机设备操作
2、项目机构设立
项目经理
项目副经理
技术总工程师
工程技术部
安质部
预算合同部
物资设备
部
财务部
办
公
室
实验室
桩基工程作业班组
3、机械设备选用：
重要机械设备配备表
序号
机械设备名称
单位
数量
备注
1
柴油锤桩机
台
1
桩基工程施工
2
C02气体焊机
台
2
电焊接桩、设备维修
3
水准仪
台
1
桩顶标高控制
4
全站仪
台
1
放样
5
氧割设备
套
2
桩机设备维修
6
照明灯
盏
若干
夜间施工照明用
（三） 、工期安排1天
六、施工工艺流程
施工工艺流程详见图6-1所示。
场地平整
↓
测量定位
桩机进场安顿
↓←---------------
桩机就位
经养护达100%设计强度运桩至压桩点并检查桩体质量
---------→↓
探孔
↓
吊桩插桩
经纬仪校正与跟踪监控
---------→↓
压桩
↓
桩平面位移测量记录
↓
送桩至设计标高
↓----------------
桩机移到下一桩位
七、 施工办法
1、施工前准备工作
（1）技术交底工作
收集工程地质资料，领略设计图纸意图，结合现场周边状况，拟定试桩部位。组织管理人员学习关于图集、图纸、施工规范、技术原则以及技术文献，由技术负责人参加技术交底，并牵头组织试桩方案技术交底工作。
（2）预应力管桩成品检查
检查预应力管桩出厂合格证和重要质量指标（砼强度），再进行外观检查，同步做好检 查记录。经监理验收，并签字承认。对管桩两端应清理干净，施焊面上有油漆杂物污染时，应清刷干净。不合格桩及时清退出场。
PHC混凝土管桩进场后与监理、供应商三方一起对进入施工现场PHC桩进行检查验收，并办理验罢手续，做好检查记录及标记工作。PHC桩重要检查桩外观尺寸及管桩产品证明书。在施工过程中对PHC桩强度有疑义时，要及时与业主和监理进行沟通。PHC桩外观尺寸容许误差依照《先张法预应力混凝土管桩》（GB13476-1999）规定进行验收，应符合下列规定：
序号
项目
容许偏差
1
外观
无蜂窝、露筋、裂缝、色感均匀、桩顶处无孔隙
2
直径
±5mm
3
壁厚
±5mm
4
桩尖中心线
＜2mm
5
桩顶平整度
10mm
6
桩体弯曲
＜1/1000
（3）管桩堆放和装卸办法
a.堆桩场地应平整、坚实，防止产生不均匀沉降，桩堆存时，必要要有可靠防滚、防滑办法。
b.采用吊车装卸，汽车运送，由于每节管桩长≤15m采用两端勾吊吊运（如图A所示）。
图A
c.桩堆放底层应在距两端0.20L吊点位置放好垫枕（如图B所示），垫枕支撑点应在同一平面上，堆放层数不得超过三层，不同规格桩必要分开堆放。
图B
d.装卸时应轻起轻放，禁止抛掷，碰撞、滚落，吊运过程应保持平稳，避免激烈振动，防止桩身裂损。
e.桩在起吊时应使每个吊点同步升起，每个吊点受力均匀。
（4）场地平整
清除地表杂物，并填平场地中坑洼处，有些地方标高不够需要填素土至桩顶30cm以上，并沿场地四周挖沟排水至集水坑进行集中排水。场地 地基承载力不应不大于压桩机1.2倍。
（4）测量放线工作
依照设计院提供控制点，施放轴线和桩位，每个桩点插短钢筋，并做成管桩等径模具，白灰沿模具撒放。到桩机就位后再进行复测。测量定位、放线、复核工作由专人负责，对测量仪器定期检查，做好测量定位放线原始资料。形成定位、放线测量成果资料用书面形式报监理和业主复核检查，轴线偏差不不不大于1cm，桩位偏差不大于2cm，确认后方可开始施工。
2、打桩顺序
（1）依照桩密集限度及桩基本与周边建（构）筑物关系：
1）若桩较密集且距周边建筑物较远，施工场地较开阔时，宜从中间向四周进行。
2）若桩较密集、场地狭长、两端距建筑物较远时，宜从中间开始向两端进行。
3）若桩较密集且一侧接近建筑物时，宜从毗邻建筑物一侧开始由近及远进行。
（2）依照各区域入土深度：若各区域间差别较大时，宜先长后短。
3、吊桩插桩
第一节管桩起吊就位插入地面后应认真检查桩位及桩身垂直度偏差。桩位偏差不得不不大于20mm。桩身垂直度偏差宜先用长条水准尺进行检测，校正后垂直度偏差，不得不不大于0.5%。必要时，宜拔起管桩并在孔洞内填砂后重插。依照每孔设计桩长选取每节桩长和压桩顺序并编号，最后一节有效桩长不适当不大于5m。运用桩机自身起吊设备按编号顺序吊桩就位。桩压入过程中修正桩角度非常困难，因而就位时应对的安放。第一节管桩插入地下时，必要保持位置及方向对的。开始要轻锤，认真检查，若有偏差应及时纠正，必要时要拔出重压。桩垂直度安排专人采用用两台经纬仪进行监控，经纬仪应设立在不受打桩影响处，且大概互成90°方向上，并经常加以整平，监测导架保持垂直，通过桩机导架滑动及停留进行调节。
3、沉桩
管桩施打过程中，宜重锤低击，运用桩机锤重量将管桩垂直压入土中，并随时用两台经纬仪双向控制管桩垂直度，并观测沉桩过程。在整个沉桩过程中，要使锤、桩帽、桩身尽量保持在同一轴线上。并随时检查桩身垂直度。必要时应将桩架导杆方向按桩身方向调节。要注意尽量不使管桩偏心受力，以免管桩受弯。压桩每根桩宜持续完毕，以免难以继续沉桩。
4、接桩与焊接
①接桩时使新接桩节与原桩节轴线一致，两施焊面上泥土、油污、铁锈等预先清刷干净，坡口处应刷至露出金属光泽。当下节桩桩头距地面0.5～1.0m时，即可进行焊接接桩。接桩时可在下节桩头上安装导向箍，以便新接桩节引导就位。接桩时上下节桩身应对中，错位不适当不不大于2mm，当采用手工电弧焊时，施焊宜由两个持证上岗焊工对称进行。焊条宜采用E4303或E4316，其质量应满足国际《碳钢焊条》GB/T 5117规定；焊接应逐级进行，层数不得少于2层，∅400以上管桩宜为2层3道；第一层焊缝应采用不不不大于∅4焊条施焊，内层焊渣必要清理干净后方能施焊外一层。焊接时间不适当过短也不适当过长，两个焊工对焊时，正常状况下∅300管桩接头焊接时间宜为8～10min，∅400管桩宜为12～15min，∅500管桩宜为15～22min，∅600管桩宜为12～28min。焊缝应持续饱满；若下节桩身略有上节桩找正方向后，对称点焊4～6点加以固定，然后拆除导向箍。保证焊接质量。焊接保证不少于三层以上并及时将焊渣清除干净。
②每节桩焊接时，采用小电流焊接，最大限度避免因焊接温度过高而影响砼结合部强度。
③每节桩对接检查合格后，先进行定位点焊，点焊时所采用焊接材料与正式施焊时相似，点焊如有缺陷及时铲除。
④焊接前，将焊缝附近铁锈、油污、水气和杂物清除干净。焊接时，焊接件表面保持清洁。
⑤焊接完毕后，由项目部质量员检查合格后，请监理检查。检查合格后，手工电弧焊接头自然冷却时间不应少于5min施打。禁止用水冷却或焊好及时施打。
⑥每节桩对中，不偏斜，（二台经纬仪控制）按图施工，误差在两节桩之间浮现间隙，采用厚薄恰当铁片填实。焊接时要采用防风办法，减少焊接变形，焊缝持续饱满，并保证规定焊缝长度。
5、送桩
当桩订打至接近地面需要送桩时，应测出桩垂直度并检查桩头质量，合格后应及时送桩。本地表如下有较厚淤泥土层时，送桩深度不应不不大于2m；本地表如下没有淤泥土层，同步桩端持力层顶面埋深标高基本一致，且持力层厚度不少于4m，或持力层上面有较厚全风化岩层，硬塑~坚硬黏土或中密~密实土层时送桩深度可恰当加大，但不适当不不大于6m。当桩顶打至接近地面需要送桩时，应测出桩垂直度并检查桩顶质量，合格后及时送桩。送桩最后控制贯入度（20mm/10击）应参照同一条桩不送桩时最后贯入度予以减少，直到送桩至设计标高。
6、桩终沉控制（收锤）
当一根管桩被施打到设计规定并达到收锤原则后即可收锤，终结施打。除设计明确规定以桩端标高摩擦型基桩应保证设计桩长外，其她凡指定桩端持力层基桩应按设计、监理、施工等单位共同确认收锤原则。依照试桩状况，商定工程桩控制办法及原则，拟定施工参数。最后贯入度不适当不不大于20mm/10击。最后贯入度宜持续测量3次，当每一阵贯入度逐次递减并达到收锤原则上就可以收锤。当持力层为较薄强风化岩层且下卧层为中、微风化岩层时，最后贯入度可恰当减少，当不适当不不大于15mm/10击，此时宜量测一阵锤贯入度，若达到收锤原则即可收锤。
7、压桩垂直度控制
调校桩垂直度是保证沉桩质量核心，必要高度注重。插桩在普通状况下入土50～80cm停止压桩，然后进行垂直度调校。桩垂直度安排专人采用用两台经纬仪进行监控（也可以使用线锤吊线观测），经纬仪应设立在不受打桩影响处（约距桩点20米），且大概互成90°方向上，并经常加以整平，监测导架保持垂直，通过桩机导架滑动及停留进行调节。桩垂直度必要不不不大于0.5％，满足规定方可继续沉桩。在沉桩过程中施工员随时观测桩进尺变化，如遇地质层有障碍物、桩身偏移等，应及时与设计、监理等关于人员研究解决。
八、质量规定和检查
（一）、预应力混凝土管桩施工容许偏差
序号
项目
容许偏差
1
桩位（纵横向）
d/4
2
桩身垂直度
0.5％
3
桩长
不不大于设计值
4
桩体有效直径
不不大于设计值
5
单桩承载力
不不大于设计值规定
九、质量保证办法
1、测量定位：①试桩开工前请设计院提供线路内控制点资料及明确现场控制点详细位置，并及时办理双方交接手续。②依照设计院提供控制点，施放轴线和桩位，每个桩点插短钢筋，撒放白灰做成明显标记，到桩机就位后再进行复测。③测量定位、放线、复核工作由专人负责，对测量仪器定期检查，做好测量定位放线原始资料，形成定位、放线测量成果资料用书面形式报监理和业主复核检查。④成立专门放线作业队，以保证施工顺畅和放线质量。
2、桩身垂直度：①沉桩时主机手和地面操作人员必要经常观测桩身垂直度，发现倾斜必要及时调节；②垂直方向放置两台经纬仪，便于控制垂直度，经纬仪应设在不受打桩影响处；③购买大功率照明灯，以满足夜间施工规定。
3、桩位偏移：①沉桩完毕后放线人员要经常复核桩位，观测与否偏移，如发现偏移则及时找出因素并采用相应办法；②合理拟定桩机施工路线，减少挤土效应给已下沉到位管桩带来负面影响；③桩位排布过密则必要跳打；④一旦遇到较小障碍，影响桩偏位，就把桩拔出重插，并在偏位一侧塞垫木板等纠正，如遇大混凝土、石块等，应进行清除，或同设计等单位商量，变化桩位置，再行施工；⑤用送桩器送桩时不许加桩垫，以保证压力有效传递，避免受力不均导致偏位。
4、接桩焊接：①选用经验丰富、水平高焊工进行操作；②采用优质焊芯，进货时必要保证焊芯质量；③焊接办法采用CO2气体保护焊，以保证焊接质量；焊接前，桩头埋设铁件必要除锈，露出金属光泽；④焊接时两个焊工同步先对称焊接4～8个焊点用以定位，然后对称分层焊接，规定焊缝饱满,并采用办法减少焊接变形；⑤焊接完毕不能及时沉桩，必要待焊口自然冷却后方可继续沉桩，以免焊口遇到地表水淬火发脆，导致开裂；⑥焊接过程必要持续流畅，整个过程不得超过40分钟，以免桩周土体回弹，导致沉桩困难。
5、桩顶标高：①合理拟定最佳施工流水路线，采用先长桩后短桩、先中心后外围或对称施工顺序和区域跳打施工原则和施工办法，此外，依照施工实际状况调节打桩速率，以减少挤土效应；②送桩时考虑桩身回弹，可在原设计桩顶标高基本上，超送2～3cm。
6、针对本工程特点，其她质量防止控制办法：①定期对设备、工器具和仪器进行检查更新,并且定期进行计量更新,保证设备、工器具和仪器完好性、可靠性和精准度.②装置性材料进行抽检、专检相结合,从项目部到施工队层层把关,对不合格产品及时更换或退货,禁止在施工中使用.③雨季施工焊接时必要做好遮风挡雨办法，以保证接桩质量。
7、在沉桩过程中如遇下列状况应暂停送桩
（1）贯入度剧变。
（2）桩身、桩顶浮现严重裂缝、破碎。
（3）桩身突然发生倾斜、位移或有严重回弹。
（4）如遇大风、大雨、大雷，暂停作业。
十、安全保证办法
1、各类人员必要具备相应执业资格才干上岗，所有职工必要通过三级安全教诲，特殊工种作业人员必要持有特种作业操作证，并严格按规定定期进行复查。
2、公司安全科委派专职安全员对工地安全工作进行定期检查。施工现场设立兼职安全员，对职工进行安全技术、劳动保护教诲，施工期间指引安全生产，以保证施工安全进行。
3、在施工现场醒目处书写某些安全生产标语，强化职工安全意识，使每个职工牢固树立“百年大计，安全第一”思想，真正做到安全生产，文明施工。
4、进入施工现场不准穿硬底鞋、拖鞋，必要戴好安全帽。电焊工操作时应戴好面罩、护目镜、焊接手套。
5、施工机械必要经安全检查合格后方可使用。机械进退场、组装拆卸，特别应注意安全。各类索具使用前应认真检查其合用限度，并注意及时更换；安设机架应铺垫平稳，架设稳定牢固。
6、施工机械需专人操作，操作前须认真检查机械设备各个重要部位，禁止机械带病运营。施工操作时要思想集中(禁止酒后操作，带病、疲劳操作)，随机应变，不得擅离岗位，严格服从指挥讯号，并经常注意机械运转状况，发现异常，及时纠正解决。
7、电器设备必要有安全接地防护装置(零线、地线禁止与钢丝绳接触，更不得用钢丝绳和电器设备代替零线)，禁止带电修理，非专职人员不得擅自操作。停止施工时，应关闭电源总开关，以防意外。雨天电器设备应用油布等物遮盖好。
桩尖大样图
8、桩机移位和调向，应在班组长统一指挥下，协调进行。
XXXXX1#地下通道支护桩明细表
地下通道名称
桩型
桩径（mm）
桩底标高（m）
桩顶标高（m）
桩数（根）
XXX道1#地下通道
支护桩（管桩）
800
-26.11
-5.312～-7.15
36
附图1：XXXX道1#地下通道立面图、原则横断面图
附图2：XXX道1#地下通道平面图
