LEAC丙烯酸聚合物水泥防水涂料综合项目施工新工法.doc

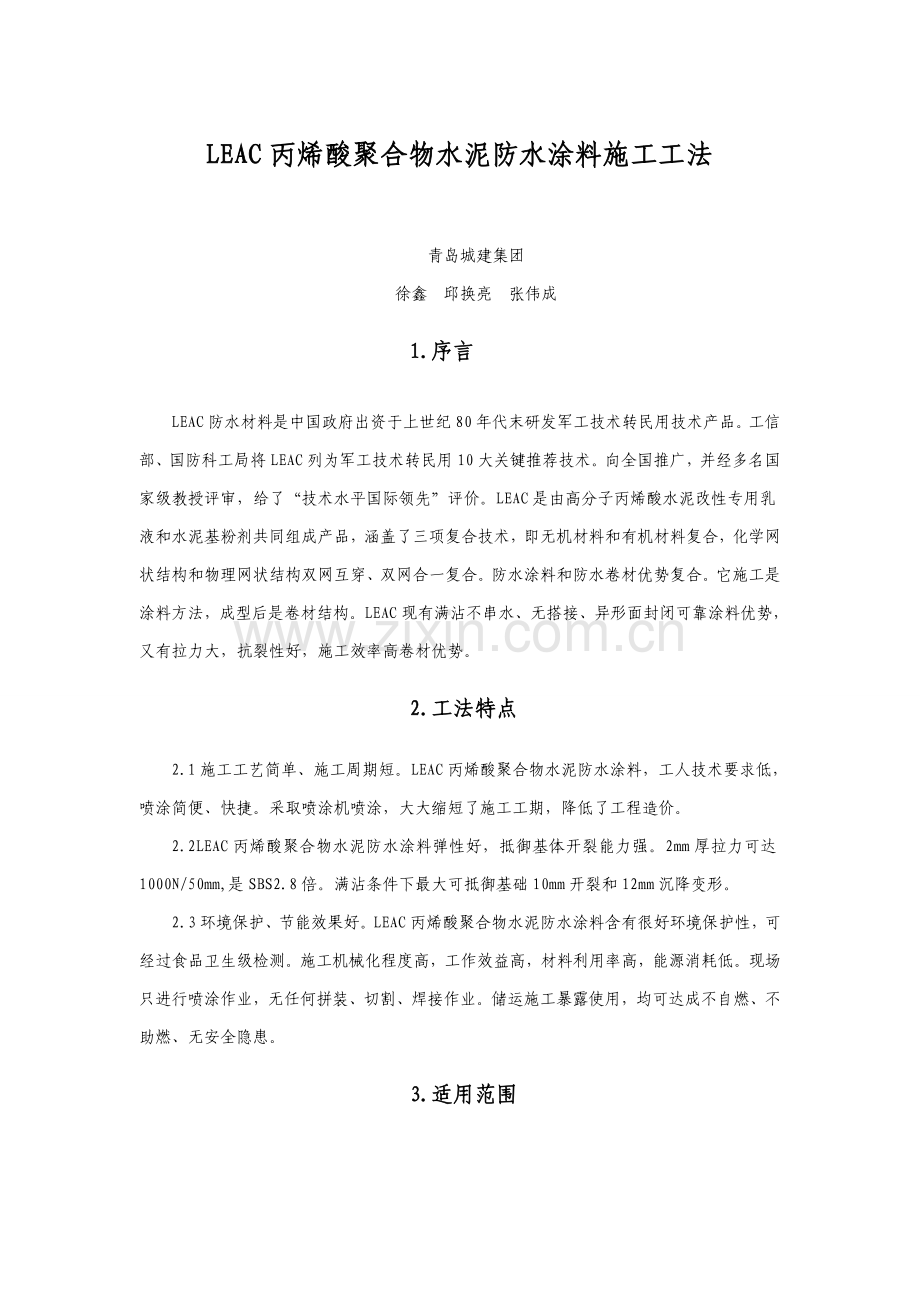

LEAC丙烯酸聚合物水泥防水涂料施工工法
青岛城建集团
徐鑫 邱换亮 张伟成
1.序言
LEAC防水材料是中国政府出资于上世纪80年代末研发军工技术转民用技术产品。工信部、国防科工局将LEAC列为军工技术转民用10大关键推荐技术。向全国推广，并经多名国家级教授评审，给了“技术水平国际领先”评价。LEAC是由高分子丙烯酸水泥改性专用乳液和水泥基粉剂共同组成产品，涵盖了三项复合技术，即无机材料和有机材料复合，化学网状结构和物理网状结构双网互穿、双网合一复合。防水涂料和防水卷材优势复合。它施工是涂料方法，成型后是卷材结构。LEAC现有满沾不串水、无搭接、异形面封闭可靠涂料优势，又有拉力大，抗裂性好，施工效率高卷材优势。
2.工法特点
2.1施工工艺简单、施工周期短。LEAC丙烯酸聚合物水泥防水涂料，工人技术要求低，喷涂简便、快捷。采取喷涂机喷涂，大大缩短了施工工期，降低了工程造价。
2.2LEAC丙烯酸聚合物水泥防水涂料弹性好，抵御基体开裂能力强。2mm厚拉力可达1000N/50mm,是SBS2.8倍。满沾条件下最大可抵御基础10mm开裂和12mm沉降变形。
2.3环境保护、节能效果好。LEAC丙烯酸聚合物水泥防水涂料含有很好环境保护性，可经过食品卫生级检测。施工机械化程度高，工作效益高，材料利用率高，能源消耗低。现场只进行喷涂作业，无任何拼装、切割、焊接作业。储运施工暴露使用，均可达成不自燃、不助燃、无安全隐患。
3.适用范围

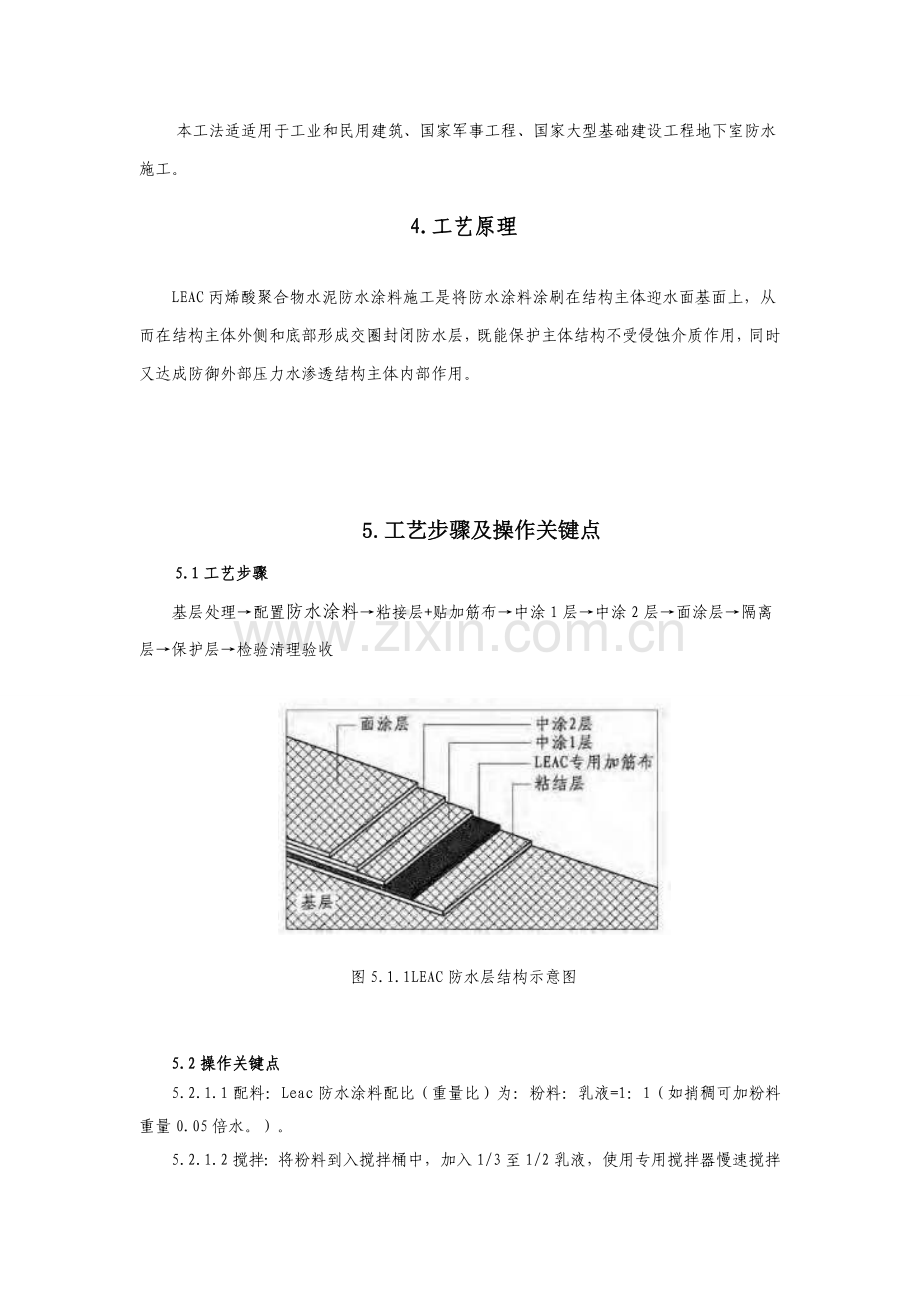

本工法适适用于工业和民用建筑、国家军事工程、国家大型基础建设工程地下室防水施工。
4.工艺原理
LEAC丙烯酸聚合物水泥防水涂料施工是将防水涂料涂刷在结构主体迎水面基面上，从而在结构主体外侧和底部形成交圈封闭防水层，既能保护主体结构不受侵蚀介质作用，同时又达成防御外部压力水渗透结构主体内部作用。

5. 工艺步骤及操作关键点
5.1工艺步骤
基层处理→配置防水涂料→粘接层+贴加筋布→中涂1层→中涂2层→面涂层→隔离层→保护层→检验清理验收

图5.1.1LEAC防水层结构示意图

5.2操作关键点
5.2.1.1配料：Leac防水涂料配比（重量比）为：粉料：乳液=1：1（如捎稠可加粉料重量0.05倍水。）。
5.2.1.2搅拌：将粉料到入搅拌桶中，加入1/3至1/2乳液，使用专用搅拌器慢速搅拌成无任何颗粒膏糊状物，再加入余下乳液，继续搅拌均匀。
5.2.1.3基面处理：涂料施工前垫层应对高程、表面平整度等要求报监理单位验收后方能施工，基面表面应干燥、坚实清洁，没有浮尘、油污及杂物；基面如破损、松鼓、不平可用聚合物防水砂浆修补平整后进行刷涂。
5.2.1.4细部处理：对排水孔、穿墙 管、裂缝、分格缝、限阳角等进行细部加强处理时，方法是将宽度100mm—150mm专用加筋布在拌和好浆料中浸泡，粘贴于应加强部位基面。
5.2.2防水层施工
5.2.2.1在已处理好并完成细部处理基面涂刷拌和好浆料，趁湿立即铺设LEAC专用加筋布，用刮板沿加筋布纵向梳平褶皱，并使涂料透至布上，仔细检验，如出现褶皱、空鼓应剪开重新刷涂。专用加筋布铺完后，立即做中涂1层，即加筋布粘接层，加筋布粘接层和中涂1层（两凃加一布）一起施工，中涂一层完成后，分别做中涂2层和面涂层。每次刷涂应在上一次涂层实干后进行，每次涂刷间隔时间最少在4h以上，当空气湿度大或稳定低时于5℃时应延长间隔时间。
5.2.2.2细部加强处理：在后浇带、伸缩缝、施工缝和阴角等部位用聚合物水泥防水涂料和专用加筋布做加强防水层,后浇带防水附加层宽度为160cm，伸缩缝、施工缝等部位跨缝宽度每边不少于15cm,阴阳角加强层须伸出立面、平面最少25cm。聚合物水泥防水 涂料配比(重量比)为:粉料:乳液=1:1(如稍稠,可加粉料重量0.05 倍水)。 具体做法见下图

图5.2.2.2.1地下室筏板阴阳角及和外墙连接处防水加强层节点大样

图5.2.2.2.2外墙施工缝处防水加强层节点大样做法

图

图5.2.2.2.3地下室后浇带处防水节点大样做法

5.2.3隔离层施工，涂膜防水层经监理单位验收完成后进行隔离层施工，隔离层采35mm厚1:2.5水泥砂浆，隔离层间隔6*6m设置分仓缝。
5.2.4保护层施工，隔离层完成后采取60mm厚C20细石混凝土做保护层。
6.材料和设备
6.1材料
表6.1 .1材料设备一览表

序号
主材
设备
1
LEAC丙烯酸聚合物水泥防水涂料（液料）
HC970喷涂机
2
LEAC丙烯酸聚合物水泥防水涂料（粉料）
滚子
3
专用加筋布
胶桶

表6.1 .2 LEAC丙烯酸聚合物水泥防水涂料力学性能

序号
试验项目
检测指标
检测结果
I型
II型
1
50℃剪切强度（MPa）
0.20
0.43
2
50℃粘结强度（MPa）
0.05
0.165

3
热碾压后抗渗性
0.1MPa，30min不渗水
0.1MPa，30min不渗水

7.质量控制
7.1质量标准
《混凝土结构工程施工及验收规范》 GB50204-
《地下防水工程质量验收规范》GB50208-
《地下工程防水技术规范》GB50108-
《地下建筑防水结构》10J301
《LEAC丙烯酸聚合物水泥防水涂料应用结构》17CJ101
《聚合物乳液建筑防水涂料》JC/T864-
7.2质量控制方法
7.2.1施工时必需严格根据国家标准GB50208-施工，产品技术指标符合JC/T864-《聚合物乳液建筑防水涂料》，。
7.2.2防水层施工应在上道工序完成后进行。
7.2.3实施技术交底制，施工前项目部施工员对操作工人实施书面交底。操作工人更换必需从新交底。
7.2.4全部操作工人必需经过专业培训，并取得证件，人证相符，无证者不得上岗。
7.2.5.施工时要注意保护，立即清理现场施工废弃物，并妥善保管。每日施工结束前应将卷材临时固定，以免被风吹起。
7.2.6.施工现场严禁烟火，施工人员进入现场不得穿底带金属鞋，尽可能穿布鞋，以防扎破薄膜。
7.2.7现场注意成品保护，不得在防水层上穿眼打洞，一旦有损坏，立即通知防水施工人员。防水工程施工完成验收合格后应立即做保护层，并采取有效临时保护方法，即闲杂人员不得进入施工现场，做保护层施工时应使用木制工具，手推车支撑腿应用橡胶包裹，做保护层及钢筋绑扎时防水施工人员随时巡查、修护。
退场，严禁使用。

8.安全方法
8.1施工人员应佩戴安全帽、穿防滑鞋，严禁穿高跟鞋、拖鞋进入现场。
8.2施工前对各工种进行进行安全教育、技术交底，组织专业工长学习工程施工方案,施工中严格遵守安全规章制度。
8.3天天班前施工对机具进行一次“例检”，召开班前安全会，对当日工作提出安全方法和注意事项等。
8.4 施工作业面所用物料，应堆放平稳，不得妨碍通行、工具立即放入工具袋，余料、废料应立即清理运走，不得任意放置或向下丢弃。
9.环境保护方法
9.1成立施工环境保护管理机构，施工过程中严格遵守国家和地方政府下发相关环境保护法律和法规。
9.2 LEAC丙烯酸聚合物水泥防水涂料有很好环境保护性，可经过食品卫生级检测。
9.3 LEAC丙烯酸聚合物水泥防水涂料储运施工暴露使用，均可达成不自燃、不助燃、无安全隐患。
9.4本工法采取LEAC丙烯酸聚合物水泥防水涂料由专业工厂生产，不需要现场再加工，有效地降低了施工现场噪声、粉尘及建筑垃圾产生，有利于建筑周围环境保护。
10.效益分析
10.1经济效益
10.1.1 同SBS防水卷材施工相比，LEAC丙烯酸聚合物水泥防水涂料施工工法在相同条件下能有效加紧施工进度，降低多种管理费用成本。
10.2社会和环境保护效益
本工法采取LEAC丙烯酸聚合物水泥防水涂料，提升了施工效率，降低了材料消耗和工人劳动强度，LEAC丙烯酸聚合物水泥防水涂料节能环境保护，确保工程质量，提升了建筑防水效果，响应了国家环境保护节能号召，含有很好社会和环境保护效益。

11.应用实例
11.1青岛西站换乘中心及配套工程
11.1.1工程概况
青岛西站综合交通枢纽在铁山街道和珠海街道之间，沈海高速以东、海西路以西、东岳北路以北，是集高铁、地铁、公交、长途客站于一体交通枢纽和旅游集散中心。B地块为地上四层，分为商业、办公、酒店及长途汽车站，总建筑面积7.3万平方米，C地块地上四层，商业、办公、公共汽车站，总建筑面积6.7万平方米。
11.1.2施工情况
该工程车库建筑面积58925㎡，由B、C两个地块组成。LEAC丙烯酸聚合物水泥防水涂料施工自3月14日开始至4月29日全部结束。LEAC丙烯酸聚合物水泥防水涂料施工效果见图11.1.2.1。

图11.1.2.1

11.1.3应用效果
地下室及主体结构施工完成后证实，利用本工法施工地下室混凝土外观质量
很好，提升了建筑防水效果，现主体结构施工已完成，未见车库渗水等质量问题，同时LEAC丙烯酸聚合物水泥防水涂料节能环境保护，响应了国家目前“节能减排，绿色施工”号召，取得了良好经济及社会效益。
11.2 金华路保障性住房项目（南地块）
11.2.1 工程概况
青岛市金华路保障性住房项目(南地块)在四方区金华路46号，占地面积21123平方米，建筑面积9.71万㎡。
11.2.2 施工情况
该工程车库建筑面积36225㎡，LEAC丙烯酸聚合物水泥防水涂料施工从8月5日到11月15日完成。 LEAC丙烯酸聚合物水泥防水施工效果见图11.2.1.1
11.2.3 应用效果
现在该工程主体结构全部完成，从完成地下室结构底板观察情况来看，利用LEAC丙烯酸聚合物水泥防水涂料施工地下室结构，无渗漏，完全达成了设计要求。

图11.2.1.1

11.3 青岛市娄山河污水处理厂二期扩建工程
11.3.1工程概况
青岛市娄山河污水处理厂二期扩建工程在青岛市李沧区娄山河入海处，厂区总计划用地约22万㎡。依据工程需要，污水处理厂地下室采取LEAC丙烯酸聚合物水泥防水涂料施工，应用效果见图11.3.1.1。
11.3.2 施工情况
该工程地下室顶板及外墙防水利用本工法施工，施工自9月1日到11月25日完成施工。
11.3.3 应用效果
该工程自验收以来，地下室及外墙未见渗漏现象，防水效果极佳。

图11.3.1.1
