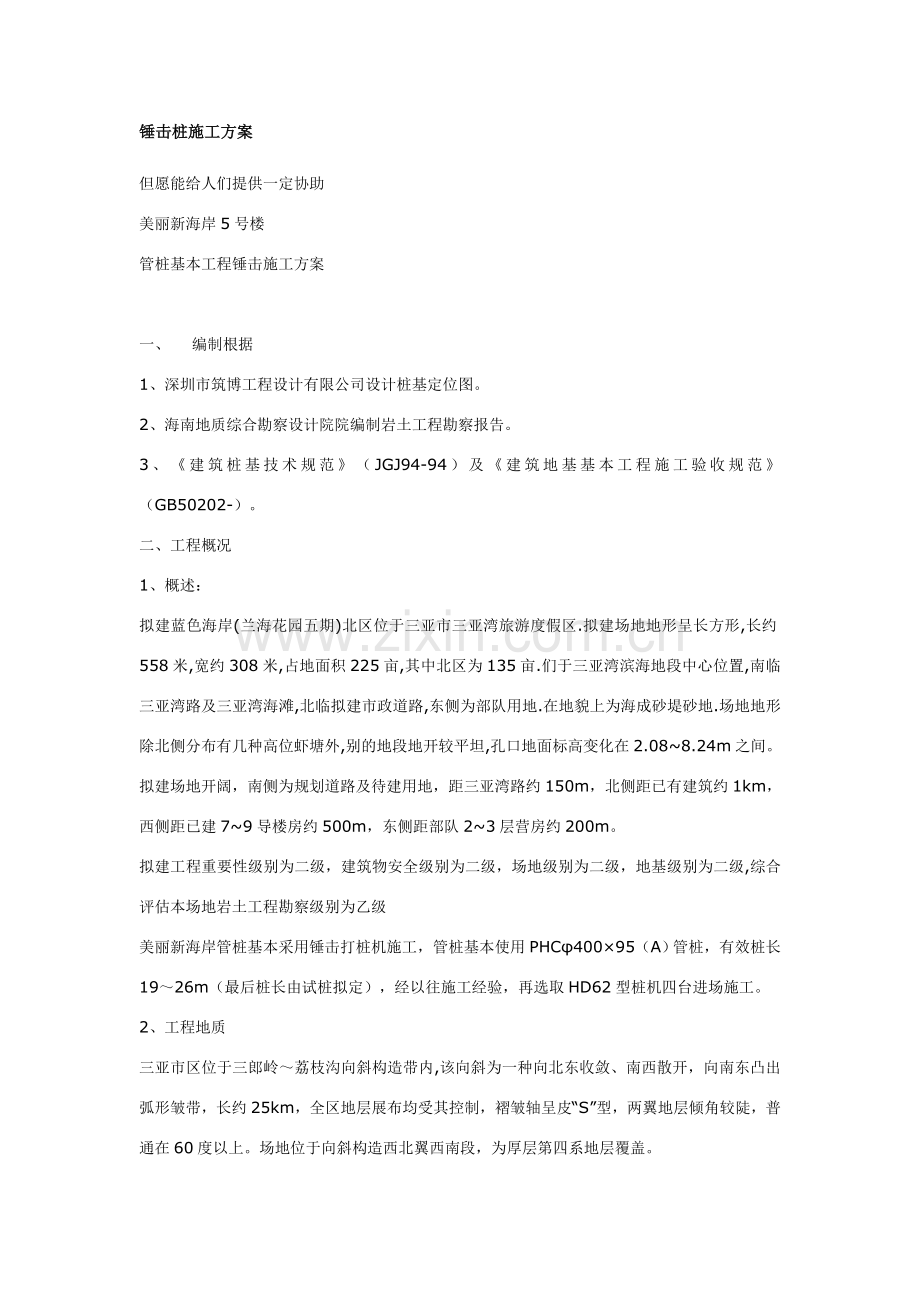

锤击桩施工方案
但愿能给人们提供一定协助
美丽新海岸5号楼
管桩基本工程锤击施工方案

一、    编制根据
1、深圳市筑博工程设计有限公司设计桩基定位图。
2、海南地质综合勘察设计院院编制岩土工程勘察报告。
3、《建筑桩基技术规范》（JGJ94-94）及《建筑地基基本工程施工验收规范》（GB50202-）。
二、工程概况
1、概述：
拟建蓝色海岸(兰海花园五期)北区位于三亚市三亚湾旅游度假区.拟建场地地形呈长方形,长约558米,宽约308米,占地面积225亩,其中北区为135亩.们于三亚湾滨海地段中心位置,南临三亚湾路及三亚湾海滩,北临拟建市政道路,东侧为部队用地.在地貌上为海成砂堤砂地.场地地形除北侧分布有几种高位虾塘外,别的地段地开较平坦,孔口地面标高变化在2.08~8.24m之间。拟建场地开阔，南侧为规划道路及待建用地，距三亚湾路约150m，北侧距已有建筑约1km，西侧距已建7~9导楼房约500m，东侧距部队2~3层营房约200m。
拟建工程重要性级别为二级，建筑物安全级别为二级，场地级别为二级，地基级别为二级,综合评估本场地岩土工程勘察级别为乙级
美丽新海岸管桩基本采用锤击打桩机施工，管桩基本使用PHCφ400×95（A）管桩，有效桩长19～26m（最后桩长由试桩拟定），经以往施工经验，再选取HD62型桩机四台进场施工。
2、工程地质
三亚市区位于三郎岭～荔枝沟向斜构造带内,该向斜为一种向北东收敛、南西散开，向南东凸出弧形皱带，长约25km，全区地层展布均受其控制，褶皱轴呈皮“S”型，两翼地层倾角较陡，普通在60度以上。场地位于向斜构造西北翼西南段，为厚层第四系地层覆盖。

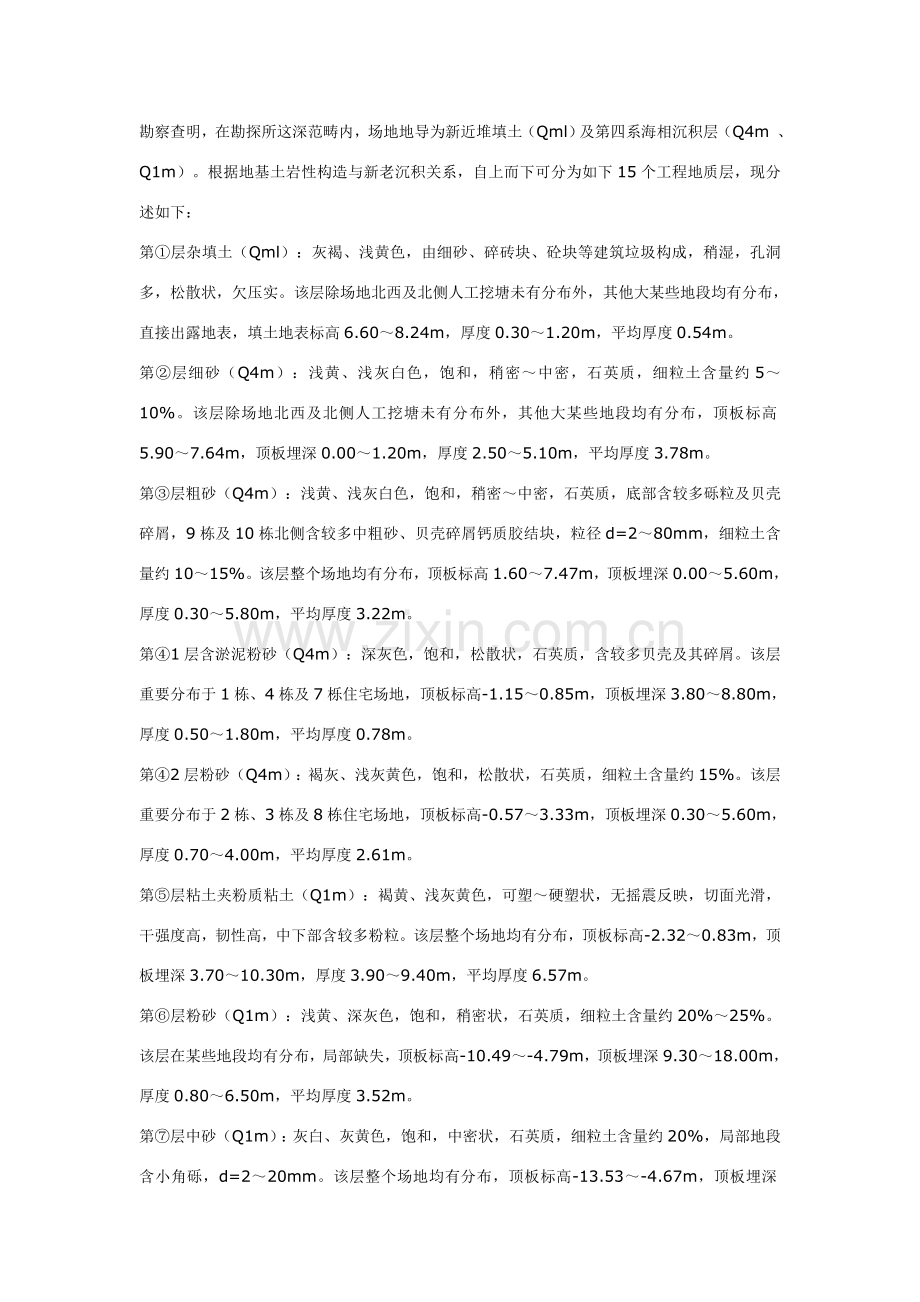

勘察查明，在勘探所这深范畴内，场地地导为新近堆填土（Qml）及第四系海相沉积层（Q4m 、Q1m）。根据地基土岩性构造与新老沉积关系，自上而下可分为如下15个工程地质层，现分述如下：
第①层杂填土（Qml）：灰褐、浅黄色，由细砂、碎砖块、砼块等建筑垃圾构成，稍湿，孔洞多，松散状，欠压实。该层除场地北西及北侧人工挖塘未有分布外，其他大某些地段均有分布，直接出露地表，填土地表标高6.60～8.24m，厚度0.30～1.20m，平均厚度0.54m。
第②层细砂（Q4m）：浅黄、浅灰白色，饱和，稍密～中密，石英质，细粒土含量约5～10%。该层除场地北西及北侧人工挖塘未有分布外，其他大某些地段均有分布，顶板标高5.90～7.64m，顶板埋深0.00～1.20m，厚度2.50～5.10m，平均厚度3.78m。
第③层粗砂（Q4m）：浅黄、浅灰白色，饱和，稍密～中密，石英质，底部含较多砾粒及贝壳碎屑，9栋及10栋北侧含较多中粗砂、贝壳碎屑钙质胶结块，粒径d=2～80mm，细粒土含量约10～15%。该层整个场地均有分布，顶板标高1.60～7.47m，顶板埋深0.00～5.60m，厚度0.30～5.80m，平均厚度3.22m。
第④1层含淤泥粉砂（Q4m）：深灰色，饱和，松散状，石英质，含较多贝壳及其碎屑。该层重要分布于1栋、4栋及7栎住宅场地，顶板标高-1.15～0.85m，顶板埋深3.80～8.80m，厚度0.50～1.80m，平均厚度0.78m。
第④2层粉砂（Q4m）：褐灰、浅灰黄色，饱和，松散状，石英质，细粒土含量约15%。该层重要分布于2栋、3栋及8栋住宅场地，顶板标高-0.57～3.33m，顶板埋深0.30～5.60m，厚度0.70～4.00m，平均厚度2.61m。
第⑤层粘土夹粉质粘土（Q1m）：褐黄、浅灰黄色，可塑～硬塑状，无摇震反映，切面光滑，干强度高，韧性高，中下部含较多粉粒。该层整个场地均有分布，顶板标高-2.32～0.83m，顶板埋深3.70～10.30m，厚度3.90～9.40m，平均厚度6.57m。
第⑥层粉砂（Q1m）：浅黄、深灰色，饱和，稍密状，石英质，细粒土含量约20%～25%。该层在某些地段均有分布，局部缺失，顶板标高-10.49～-4.79m，顶板埋深9.30～18.00m，厚度0.80～6.50m，平均厚度3.52m。
第⑦层中砂（Q1m）：灰白、灰黄色，饱和，中密状，石英质，细粒土含量约20%，局部地段含小角砾，d=2～20mm。该层整个场地均有分布，顶板标高-13.53～-4.67m，顶板埋深10.20～21.00m，厚度0.55～6.70m，平均厚度2.49m。
第⑧层粉质粘土夹粘土（Q1m）：褐黄、浅灰黄色，可塑～硬塑状，无摇震反映，切面光滑，干强度及韧性中档。该层整个场地均有分布，顶板标高-15.64～-7.02m，顶板埋深11.80～23.20m，厚度1.20～12.20m，平均厚度4. 91m。
第⑨层粗砂（Q1m）：浅灰色，饱和，中密状，石英质，细粒土含量约20～30%底部含零星小碎石，粒径d=2～35mm，次棱角状。该层整个场地均有分布，顶板标高-21.08～-14.95m，顶板埋深19.90～28.30m，厚度0.80～5.50m，平均厚度2.85m。
第⑩层粉质粘土夹粘土（Q1m）：灰黄、黄褐色，硬塑状，无摇震反映，切面光滑，干强度高，韧性高，底部混少量砂粒。该层整个场地均有分布，顶板标高-23.01～-18.25m，顶板埋深23.80～30.60m，厚度0.60～7.30m，平均厚度4.18m。
第（11）层粉砂（Q1m）：浅灰色，饱和，稍密～中密状，石英质，细粒土含量约25～30%。该层整个场地均有揭露，顶板标高-26.82～-21.64m，顶板埋深27.30～34.10m，厚度0.40～3.70m，平均厚度1.94m。
第（12）层粗砂（Q1m）：浅灰、浅黄色，饱和，中密状，石英质，细粒土含量约20～25%，底部含零星小碎石，粒径d=2～30mm，次棱角状。该层整个场地均有分布，顶板标高-30.52～-23.84m，顶板埋深28.50～37.80m，厚度0.70～7.30m，平均厚度3.79m。
第（13）层粘土夹粉质粘土（Q1m）：灰褐～深灰色，可塑状，无摇震反映，切面稍有光滑，干强度中档，韧性中档，底部混少量砂粒。该层整个场地均有分布，顶板标高-32.66～-25.95m，顶板埋深33.20～39.20m，厚度1.20～6.80m，平均厚度3.99m。
第（14）层粗砂（Q1m）：浅灰、浅黄色，饱和，中密状，石英质，细粒土含量约20～25%。该层整个场地均有揭露，顶板标高-37.98～-31.71m，顶板埋深37.30～43.30m，揭露厚度0.50～7.30m，平均厚度3.55m。
第（15）层粘土夹粉质粘土（Q1m）：深灰色，可塑状，无摇震反映，切面稍有光滑，干强度中档，韧性中档，底部混少量砂粒。该层仅于ZK2、ZK8、ZK10、ZK11、ZK55、ZK58及ZK94有揭露，顶板标高-40.70～-34.11m，顶板埋深42.00～46.90m，揭露厚度1.70～8.00m。
各土层标高、厚度详见表7。

地层登记表                  表7
地层编号    岩土
名称    层顶高程（m）    层顶深度（m）    层底高程（m）    层顶深度（m）    层厚（m）    平均厚度（m）
①    杂填土    6.60~8.24    0.00    5.90~7.64    0.30~1.20    0.30~1.20    0.54
②    细砂    5.90~7.64    0.00~1.20    1.60~4.51    3.10~5.60    2.50~5.10    3.87
③    粗砂    1.60~7.47    0.00~5.60    -1.97~3.33    0.30~9.50    0.30~5.80    3.22
④1    含淤泥粉砂    -1.15~0.85    3.80~8.80    -2.32~0.14    4.30~10.30    0.50~1.80    0.78
④2    粉砂    -0.57~3.33    0.30~5.60    -2.29~0.78    3.70~8.80    0.70~4.00    2.61
⑤    粘土夹粉质粘土    -2.32~0.83    3.70~10.30    -10.49~-4.67    9.30~18.00    3.90~9.40    6.57
⑥    粉砂    -10.49~-4.97    9.30~18.00    -13.85~-7.29    11.40~21.60    0.80~6.50    3.52
⑦    中砂    -13.53~-4.67    10.20~21.00    -15.64~-7.02    11.80~23.20    0.55~6.70    2.49
⑧    粉质粘土夹粘土    -15.64~-7.02    11.80~23.20    -21.08~-14.95    19.90~28.30    1.20~12.20    4.91
⑨    粗砂    -21.08~-14.95    19.90~28.30    -23.01~-18.25    23.80~30.60    0.80~5.50    2.85
⑩    粉质粘土夹粘土    -23.01~-18.25    23.80~30.60    -27.62~-21.64    27.30~35.00    0.60~7.30    4.18
（11）    粉砂    -26.82~-21.64    27.30~34.10    -30.52~-22.67    29.70~37.80    0.40~3.70    1.94
（12）    粗砂    -30.52~-23.84    28.50~37.80    -32.72~-25.95    33.20~-40.00    0.70~7.30    3.79
（13）    粘土夹粉质粘土    -32.66~-25.95    33.20~37.70    -37.98~-31.71    37.70~43.30    1.20~6.80    3.99
（14）    粗砂    -37.98`-31.71    37.70~43.30    -41.26~-34.11    40.00~46.90    0.50~7.30    3.35
（15）    粘土夹粉粘土    -40.74~-34.11    42.00~46.90    -46.44~-40.14    45.00~51.00    1.70~8.00    4.73

场地岩土工程特性见表8、表9、表10。
粘性土工程特性表                     表8
土层
编号    土层名称    液性指数Ll    状态    压缩系数a0.1~0.2    内摩擦角Φ（度）    粘聚力C（kpa）
⑤    粘土夹粉质粘土    0.18    硬塑状超固结土    0.15    18    79
⑧    粉质粘土夹粘土    0.22    硬塑状超固结土    0.19    17    58
⑩    粉质粘土夹粘土    0.14    硬塑状超固结土    0.15    15    72
（13）    粉质粘土夹粘土    0.44    可塑状    0.18    14    57
（15）    粉质粘土夹粘土    0.42    可塑状    0.17    14    54
注：内摩擦角、粘性聚力指标为准值：其他指标为平均值：
砂类土工程特性表                              表9
土层编号    土层名称    实测标贯击数（N）    密实度
        范畴值    平均值
②    细砂    6~18    12.1    稍密状
③    粗砂    10~28    16.0    中密状
④1    含淤泥粉砂    2~5    3.7    松散状
④2    粉砂    4~8    5.8    松散状
⑥    粉砂    7~18    13.0    稍密状
⑦    中砂    7~22    16.3    中密状
⑨    粗砂    13~25    18.9    中密状
（11）    粉砂    12~18    15.3    中密状
（12）    粗砂    15~29    20.8    中密状
（14）    粗砂    16~28    21.7    中密状
注：上述指标为平均值：
各土层地基承载力推荐值               表10
土层编号    土层名称    地基承载力特性值
        fak(kpa)
②    细砂    120
③    粗砂    180
④1    含淤泥粉砂    80
④2    粉砂    90
⑤    粘土夹粉质粘土    250
⑥    粉砂    130
⑦    中砂    230
⑧    粉质粘土平粘土    300
⑨    粗砂    250
⑩    粉质粘土夹粘土    280
（11）    粉砂    160
（12）    粗砂    250
（13）    粘土夹粉质粘土    230
（14）    粗砂    260
（15）    粘土夹粉质粘土    230
注：fak-基本埋深为0.5m；基本宽度不大于或等于3m地基承载力特性值
2、锤击法打桩机械选取
遵循重锤低击原则，分析比较各种型号桩机技术参数：桩锤重量，每次打击能量，每分钟打击次数，作用于桩顶平面最大爆炸力等，结合以往我司在三亚市施工经验，可选取HD62型桩机进场施工。在工期、进度、投资得到有效控制条件下，保证工程桩在沉桩结束后，按《建筑地基基本工程施工质量验收规范》（GB50202-）验收合格。
3、锤击法打桩施工进度筹划
管桩 PHCφ400×95（A）是由工厂生产好定型产品，单节桩管桩最长L=13M,施工中超过13M桩长桩位，须采用某种接桩方式，在抗震设防基本烈度6度区域,只能采用电焊接桩。本工程采用电焊接桩。
    日    历    天（自正式开工之日起算）
    2    3    4    5    6    7    8    9    10    11    12
锤HD62-4    5#    111

美丽新海岸5号楼管桩基本打桩进度筹划表
美丽新海岸管桩基本工程设计桩长暂定19～26m，111个桩位。本工程筹划安排1部锤击桩机进场施工，平均每台机每天完毕11个桩位，持续工作10天可完毕打桩作业。如因引孔因素；遇下雨（如暴雨、中雨、大雨）、地下障碍物（如老基本、大块石头）、停电（非我方施工因素）及周边环境影响等不可抗拒因素影响工期，则工期顺延。别的分某些项工程可依照工序自身或工序间技术规定，按照流水作业方式合理安排施工，提高人力、物力、财力在工程施工过程中运作效率。
5、工程桩设计规定
①本工程使用Φ400×95（A）高强预应力管桩。
②有效桩长为19～26m。单桩竖向承载力特性值：1400KN。
③正式打桩前必要先打试桩，为保证桩质量，必要进行现场静载实验，静载实验桩数不少于总数1%且不少于3根。
④桩基施工应严格按照《建筑地基基本工程施工验收规范》（GB50202-）及《建筑桩基技术规范》（JGJ94-94）关于规定执行。
⑤在桩基施工过程中应按规定进行观测和记录。
三、施工布置图
图一

1、人员配备。项目负责人：蒋国平；现场安全员：刘建 ；现场技术负责人：陈明清；质检负责人：胡明俊；施工员：何世坤，桩机配桩机长：1人；操作指挥：1人；技术工人：6人（含焊工、电工、机械修理工等）。
2、施工机械。HD62型筒式空冷柴油锤击桩机4台，每台锤击桩机配交流电焊机（23KW）3台，配经纬仪各1台（J6），水准仪各1台（DS3）。
3、施工用电。打桩工程最大用电量约为：78kw，施工前要核算电源供应与线路容量与否能满足规定。
负荷计算
1、施工用电负荷计算
序号    设备名称    型 号    功率（KW）    台  数    共计功率（KW）
1    锤击桩机    HD-62    74    1    74
2    电焊机        26    3    78
    总计                152
2、施工现场总用电量
因单台桩机在桩基工程施工中,桩机与焊机不同步作业，因此施工现场总用电量为78KW以上。
4、熟悉图纸，参加图纸交底与会审会议。组织关于施工人员熟悉地质勘探报告和施工图纸，掌握施工现场地质状况和设计意图，参加图纸交底与会审会议，收存会议纪要资料以便指引工作和备查。
5、材料准备。PHCФ400×95（A）高强预应力钢筋混凝土管桩，由专业管桩厂预制并运至工地，现场施工负责人会同监理人员与业主代表共同验收，检查管桩外观质量、出厂合格证及强度实验报告等，保证每批到场管桩合格，不合格管桩不予接受。
四、工程桩施工工艺流程
1、打桩作业施工工艺流程：
施工准备   拖放桩位   桩机就位   吊桩定位   机台调平   桩身对中调直   击桩   接桩   焊接   送桩   顶标高与贯入度控制   完毕一种工程桩

2、施工平面布置及桩施工顺序：
打桩顺序可以按下列示意图顺序进行

美丽新海岸5号楼管桩基本工程打桩顺序示意图

五、施工安全、技术、质量管理
1、本工程施工安全、技术、质量管理系统如图一（详见第六页“图一”）。
2、检查桩机设备，配件、备件与否齐全，试运转与否良好，发现问题及时解决，保证机况处在良好状态，禁止带病运作。
3、管桩材质报验。对于进场管桩材料，厂方必要提供产品出厂合格证，及质量监督部门出具产品检查报告，其规格、制作日期应符合相应验收内容，以保证管桩材料出厂质量合格，并填写管桩材料报验表，积极约请业主代表及监理工程师验收进场管桩；外观有缺陷桩不予验收，竣工前由我方清浮现场；验收合格后，各方及时签认材料报验单。
4、定位放线。原则上轴线定位要由承担土建主体工程单位或由业主约请关于测绘单位做，并需通过都市规划与监理签认。标定桩位前，我司宜先复核轴线与否有移动偏位，在确认轴线无误状况下施放桩位，在每个桩位中心点上插入短钢筋定位，辅以醒目的记。必要一方面通过自检，才约请业主代表、现场监理共同核验，核验无误后，由监理工程师与业主代表签认放线报验单。在沉桩施工期间，控制网点及水准点应定期复核和修正（普通为10天一次），以消除打桩震动及挤土影响。
5、桩机定位与整平，桩机移到指定桩位后，打桩前必要将桩台调平，保证机身稳固垂直。
6、吊桩
按桩身吊点位置固定吊索，稳当起吊管桩，待桩吊离地面至垂直后，提高到足够高度，将桩头放入桩机桩帽内保证锤、帽、桩三心对正在一条垂线，帽与桩顶间保证有良好接触。
7、桩施打
（1）桩就位前在桩身上作出以米为单位长度标记；
（2）按方案设定打桩顺序进行；
（3）桩身各项偏差严格控制在验收原则容许范畴，执行GB50202-规范。
（4）桩垫选取100mm厚纸垫，并及时更换，以保护桩头不被打碎。
（5）遵循重锤低落距打桩，若用轻锤,虽然落距再大,也难以将桩打入土体,且容易击碎桩头。
8、根据建筑地基基本工程施工质量验收规范（GB50202-），打桩完毕后平面位置容许偏差及检查办法见下表：
打入桩位置容许偏差和检查办法
项次    项   目    容许偏差（mm）    检查办法

1
    盖有基本梁桩：
（1）垂直基本梁中心线
（2）沿基本梁中心线    100+0.01H
150+0.01H    用经纬仪
或拉线
或钢卷尺
2    桩数为1—3根桩基中桩    100
3    桩数为4—16根桩基中桩    1/2桩径或边长
4    桩数不不大于16根桩基中桩
（1）    最外边桩（2）    中间桩    1/3桩径或边长
1/2桩径或边长
5    按标高控制桩，桩顶标高    ±50    用水准仪检查
注：H为施工现场地面标高与桩顶设计标高距离
9、特殊状况要停机报告，等待解决
遇到下列状况，应暂停打桩并及时报告，由项目或技术负责人积极与业主、设计及监理等各方代表在现场商定解决办法：
①贯入度突变；
②桩身突然倾斜、移位；
③桩身桩端浮现明显裂纹、剥落或破碎；
④地面明显隆起、领桩标记上浮或有明显移位；
⑤按拟定桩长，预计送桩至桩顶设计标高时，贯入度不能满足规定值，应在桩端未入土前暂停送桩，并由指挥报告施工员等待解决。
发现异样桩和上列状况时，由施工员或该项目负责人报告业主、监理单位、设计单位等代表到现场考证、解决，并做好记录。不得提前移动机身，要保持现状，以待备查。
10、地下障碍解决
施工时遇到地下障碍，应及时停机并报告，由项目负责人与设计、业主、监理等各方商妥工程变更后解决。
11、工程桩施工过程中未达到设计规定期，按规范规定停止击（送）桩条件。
工程桩应按停打原则施工，保证单桩顶面标高与单桩承载力达到设计规定。由于持力层也许起伏较大，桩长会有变化，要依照地质报告和施打状况选配适当长度桩节，以减少截桩挥霍，收锤可按如下条件拟定：
（1）桩端沉入持力层贯入度达到试桩收锤条件可以收锤；
（2）最后三阵每10击贯入度不不大于30mm；
（3）施工中有些桩尖虽未到规定深度，而沉入1米锤击数已达300击，可停止打桩后经满足技术后来，并由设计、监理、业主和施工各方代表在现场会商，确认其单桩承载力。
（4）上述各项均以最大限度满足设计标高为原则。
12、接桩
本工程设计采用焊接方式接桩，应符合下列规定：
（a）    焊件表面应清理干净；
（b）    上下节桩焊接时，下节桩头须露出地面30㎝，以便焊接操作；
（c）上下节桩之间间隙用铁片填实焊牢，焊满间缝，焊缝由两层焊成持续饱满，焊接工艺要注意清碴及减少焊接变形；
（d）接桩上下节中心线偏差不得不不大于2mm；
（e）焊工须持证操作；
（f）焊条规格符合规范规定，有合格证，通过烘烤去湿使用；
（g）焊接完毕后须报请业主、监理验收；
（h）按建筑地基基本工程施工质量验收规范（GB50202-），焊缝冷却不不大于1分钟后即可受力。
（i）管桩焊接结点示意图:

13、送桩
（1）用水准仪测定设计给定±0.000标高，作好标记和保护，用来控制桩顶标高；
（2）送桩宜按正误差控制，防止超送超深。
14、做好施工记录，做到及时如实记录，不容许漏记、补记，每天记录要在当天交建设单位代表和监理工程师签认。
15、成桩质量验收
打桩结束后，建设单位须按《建筑基桩检测技术规范》（JGJ106-）及建筑主管部门有关规定，委托具备建筑基桩检测资质单位进行承载力及桩身质量检测，才干进入下一道施工工序。当基本埋深较大时，桩身完整性检测应在基坑开挖至基底标高后进行
16、做好工程资料工作，在工程作业同步做好施工资料收集、整顿工作。竣工时装订成册，按规定移送关于单位。
六、桩位偏差与桩身垂直度控制办法：
工程桩位放线由项目施工员负责，交验工作由项目负责人组织办理，放线质量控制要点如下：
<一>桩平面位置偏差控制办法
（A）对的标定桩位
①建构筑物定位放线：轴线定位已由国土局给定，并经都市规划与监理签认。标定桩位前，我司宜先复核轴线与否有移动偏位，在确认轴线无误状况下施放桩位，经自检复核无误后，报项目业主和监理核验承认；然后做桩位标定工作，桩位放线偏差按房地产测量误差控制在容许范畴，并形成测量成果资料；然后再次请业主和监理核验签认整个放线定位作业。
②做好建构筑物定位（角桩及拐折点）图根控制桩保护工作，把图根控制桩引至运送进桩、堆放、拖桩及现场其她作业不易碰动地方并妥善保护，以备再次提供使用。
③桩定位标记应明显和牢固，可用短钢筋牢固钉入土层，扎上红色塑料绳，再在钢筋入地点撒生石膏做标记。
④标定桩位时应严格按照施工图做，顺序沿每个纵轴线按一定方向推动，一方面核对所在轴线与图相符，再参照横轴线确认桩位符合图纸尺寸；注意图样与地面放样指南针方向一致，不得浮现任何错误。
⑤沿长轴线方向应尽量运用钢尺长度同一尺段内分点定位，不得用短尺逐个连接量取，以免产生过大积累误差，自检时按反向测量避免误差重复。
（B）精心维护桩位
严防施工过程中桩位标记被移动，保证成桩平面位置精确。由于现场地面作业（拖桩、来回移机、入土群桩挤土、车辆行人过往等）雨天地面积水排水及其她偶尔因素作用验收后桩位标记也许被移位或丢失，因而保护施工中标记不被移动、发现偏移应及时纠正，责任应由桩机组机长、指挥员和施工员共同承担。维护桩位精确必要做到如下几点：
①每天开始打桩施工前，由施工员会同机组人员把当天筹划施打桩位认真复核一遍，确认对的或纠正桩位偏差后，方可开始施工；
②机组要由机长指派一人负责（普通由地面指挥）监管桩位，随时注意桩位被扰动状况，对有疑问桩位，桩机人员不得独自拟定，要报施工员并共同核查和纠正桩位，核查要以保护好固定轴线标记为准，不得以邻桩为准；
③对特定位置桩位，被桩机多次来回走压过地段、由于已沉桩挤土地面变形地段等桩位也许会偏移，桩机到那些桩位前还应再次根据可靠轴线测量、核验桩位，保证桩位对的。
<二>桩身垂直度控制办法
A、在吊桩就位对中后，用二个吊线锤检测桩身就位垂直度，桩外边线应与十字丝纵线或吊锤线重叠，否则应调节到重叠；
B、严格做到打桩锤（夹具中心）、桩帽、桩身中心线在同一铅垂线，防止偏打使桩倾斜与损坏；
C、在沉桩至桩身被土嵌固前必要跟踪监测保持桩身垂直；禁止在桩节下端已入土嵌固状态下再度移动桩机、硬搬上桩端来校正桩垂直，如发现已嵌固桩身不垂直，应拨起该桩后调节桩机并在桩侧面填木块（条）等纠偏；
D、接桩时保持跟踪监测，确认对中与垂直度精确无误后，才可以焊接；
E、沉桩遇地下障碍物致桩身歪斜，应及时停锤，同步报告现场业主代表与监理，请示解决方案。
七、进度与工期保证办法
在保证打桩质量同步加速施工进度，每台桩机平均日完毕11个桩位，10个工作日内可完毕打桩工作，重要办法如下：
A、加快进场速度，在接到业主进场告知后两日内设备进场并组装完毕，所有工作人员就位；
B、在设备进场组装期间，抓紧桩位定位放线工作，做到工序持续；
C、保证设备运营正常，派出设备维护人员驻守现场，及时解决设备问题，保证设备工作效率；
D、加强管桩供应运送车辆调度，保证本工程管桩及时供应；
E、在施工过程中如发生异常状况，立即向甲方现场代表报告，并积极提出合理化建议，为设计人员及早拟定解决意见创造条件；
F、配备得力专业技术人员加强施工技术管理，并组织最纯熟工人，保证操作质量和进度。
八、安全保证办法
1、建立以项目经理为组长安全生产领导小组，形成有效、完善管理体系；
2、加强对进场职工安全生产教诲，提高自保、互保意识；坚持班前安全会议；提高工地全体职工安全意识，自觉执行我公司制定各项安全规章制度；
3、在工程施工中，认真执行国家关于施工安全规定，特别是现场暂时用电安全办法，配电箱、配电柜必要装漏电保护，设备安全接地；以及关于防雨、防雷、防暑等安全办法；
4、安全用电：
a、电源电线，电动机和闸刀接线对的，绝缘良好，电压偏差不得超过±5%，若两台电动机须同操作时，应隔一定期间再启动。
b、轨道接地电阻不不不大于10Ω；在挺杆顶部应安装避雷针，大雨、雷电、大
雾或六级以上大风时，应停止作业。
c、工作停止时，应将桩锤落到地面上垫好方木，拉开电源闸门，锁好开关箱。
5、实行逐级安全、技术、质量交底制度。开工前项目负责人要开好初次工地交底会议，实行交代与接受书面签字办法；
6、安全运桩：
a、桩在吊运过程中应轻吊轻放，保持平稳，避免碰撞；
b、桩运送，陆路宜用平板车，装运时，应把桩扎牢塞紧，防止产生滑动或滚动。
c、采用吊车装卸，平板车运送，由于每节管桩长≤13m，采用两端勾吊吊运（如图所示）。

                           0.207L   0.586L    0.207L

d、桩运送采用平板车运送PHC桩，设计二个固定架防止PHC桩滚动。运送过程中固定架支点应满足两支点法位置（支点距离桩端0.207L）处，并垫以楔形掩木，防止滚动，禁止层与层间垫木与桩端距离不等而导致错位，车底层应设立垫枕。
6、安全吊桩：
a、打桩前必要确认起重机吊钩已脱离吊桩工具，吊桩冒保证捆线牢固。人员尽量远离起吊桩节；
b、一定要在规定吊臂举升角内起吊额定重量，以免起吊超负荷；
c、挺杆在竖直位置时，不准离挺杆4m以外吊桩，禁止在侧面斜拉吊桩；
d、吊桩时必要先夹紧轨钳，正面吊桩，桩与导杆中心距离不得不不大于4m。桩吊点应在桩全长三分之一处，防止倾翻；
e、桩架前倾不得超过5度，后仰不得超过18度；
起吊桩锤、重物时，下面禁止任何人站立停留或通行；
f、打桩和拉吊桩不准同步操作，并且要与相应运送车密切配合，将桩运至桩架正前方4m以内；
g、桩锤防止锤体吊离桩顶时发生倒桩事故，启动打桩前应拉开机械锁，使吊锤齿缩回重钩伸出后方可；
h、吊桩与运桩发生干扰时，应停止运桩。
7、停机4小时以上，必要空运营3分钟，无异常现象方可进行工作；
8、接桩时绝对不容许随便扳动手柄，以免桩落下伤人；
9、机械设备勤保养，勤检查，交接时应办理必要手续；
10、各工种须持证上岗，禁止无证顶替现象；
11、工地各某些按规定悬挂安全标志，吊桩时服从统一指挥；
12、夜间施工应保证有足够照明灯光。
九、文明施工管理
1、现场管理机构健全，人人责任明确；
2、坚持施工程序，工期达到合同规定规定；
3、安全防范办法贯彻，安全生产良好；
4、技术档案资料齐全，工程质量优良；
5、场容场貌文明，工具、材料放置整洁，废弃物料集中解决；
6、团结协作、互有关怀、互相协助、无打架斗殴违法乱纪事件；
7、环境、作息时间有专人负责管理。

十、工程资料管理
工程资料是工程软件，与工程实物(硬件)同样重要，是工程验收及此后查考必要根据，必要按照齐全、完整、对的、及时原则完毕。齐全是指要按资料目录规定列出内容没有缺项；完整是指每份资料内容无缺漏，关于单位与当事人签字盖章无缺漏；对的是指填写内容符合事实，如实描述客观发生过程，无虚报与杜撰，无过程与时间先后矛盾；及时是指资料与工程进行同步记录，及时订立，避免事后追记、补记，并做到及时归档。
工程项目负责人要在抓工程硬件同步抓紧工程资料工作，督促下属工程施工人员做好工程资料工作，并努力求取业主、监理、总包及设计等关于单位支持，做好联系与协调工作，贯彻工程资料各项订立盖章手续。

XXXXX公司
三亚项目部
二○○七年  月   日

预应力管桩 有PHC PC PTC 三种，是一种很成熟施工工艺，在长三角、珠江三角、渤海湾工业厂房、民用建筑应用广泛，工艺简朴、施工质量容易控制。沉桩工艺有两种：静压和锤击。当前长三角地区以静压桩为主。就上海地区而言，PHC-500（100）管桩单桩竖向承载力可达KN以上，PHC-A500(100)型管桩价格为105元/m，施工费用约为15元/m。
下面以此技术方案提供应你:

采用超高强预应力混凝土管桩(PHC桩)，打桩前需做好桩锤、桩架选取，拟定管桩龄期，打桩过程中插桩、锤打、接桩、送桩均采用了相应技术办法。该工程中PHC桩所具备单桩承载力高、桩身耐锤击性好、穿透力强、造价便宜等特点均得到较好体现。

通州市建工大厦主楼东西长36m，南北宽18m，地上20层，地下1层，建筑面积1m2。采用框架剪力墙构造。建筑物总荷载约00kN，最大单柱荷载6700kN o基本采用筏板基本，桩采用超高强预应力混凝土管桩(PHC桩)，规格为ф600×110，桩长24m(2根12m校对接)，主楼共打设93根桩，设计单桩承载力3100kN。

1 PHC桩特点

(1) 严格按照国标GB13476—92及日本JISA 5337原则生产，其混凝土强度级别不低于C80级。

(2) 单桩承载力高，设计范畴广。在同一建筑物基本中，可使用不同直径管桩，容易解决布桩问题，可充分发挥每根桩承载能力。

(3) 单校可接成任意长度，不受施工机械能力和施工条件局限。

(4) 成桩质量可靠，沉桩后桩长和桩身质量可用直接手段进行监测。

(5) 桩身耐锤击和抗裂性好，穿透力强。

(6) 造价低廉。其单位承载力价格仅为钢桩1／3-2／3，并节约钢材。

(7) 施工速度快，文明施工。

2 打桩准备

2．1桩锤选取

选取桩锤时，必要充分考虑桩形状、尺寸、重量、入土长度、构造形式以及土质、气象等条件，并掌握各种锤特性。桩锤夯击能量必要克服桩贯入阻力，涉及克服桩尖阻力、桩侧摩阻力和桩回弹产生能量损失等。如果桩锤能量不能满足上述规定，则会引起桩头部局部压曲，难以将桩送到设计标高。鉴于本工程有软、硬两种土层，故选用了蒸汽锤，锤重8t。

2．2桩架选取

桩架设立、安装和准备工作对打桩效率有很大影响。桩架选用D—308S型履带行走式桩架，其最大特点是移动灵活，使用以便，运营机构为履带，对路面规定比较低o

2．3 施工组织设计和桩位测设

依照打桩施工区域内地质状况和基本几何形状，要合理选取打桩顺序，对周边建筑物采用防止办法。依照桩基施工图进行桩位测设。

2．4 堆存吊运

管桩普通需设计两个支点(图1)，其吊点需符合图2所示位置规定。管桩堆存需要使用软垫(木垫)。管桩起吊运送中应免受振动、冲撞。

2．5 管桩龄期拟定

管桩从制导致型到打桩施工间隔时间宜尽量长些，混凝土强度应达到设计强度级别原则值以上(若在工厂制造，普通按80％设计强度级别原则值出厂)，故规定现场要堆存一定量桩，按“先进场桩先打”原则，满足管桩强度规定。

2．6 检查修整

管桩施工前应再次逐根检查，即检查混凝土桩有无严重质量问题，对管桩两端应清理干净，施焊面上有油漆杂物污染时，应清刷干净。

3 打桩阶段技术办法

3．1 插桩

桩打入过程中修正桩角度较困难，因而就位时应对的安放。第一节管桩插入地下时，要尽量保持位置方向对的。开始要轻轻打下，认真检查，若有偏差应及时纠正，必要时要拔出重打。校核桩垂直度可采用垂直角，即用两个方向(互成90°)经纬仪使导架保持垂直。通过桩机导架旋转、滑动及停留进行调节。经纬仪应设立在不受打桩影响处，并经常加以调平，使之保持垂直。

3．2 锤打

因地层较软，初打时也许下沉量较大，宜采用低提锤，轻打下，随着沉桩加深，沉速减慢，起锤高度可渐增。在整个打桩过程中，要使桩锤、桩帽、桩身尽量保持在同一轴线上。必要时应将桩锤及桩架导杆方向按桩身方向调节。要注意尽量不使管桩受到偏心锤打，以免管桩受弯受权。打桩较难下沉时，要检查落锤有无倾斜偏心，特别是要
