智慧能源管理平台建设专项方案书.docx

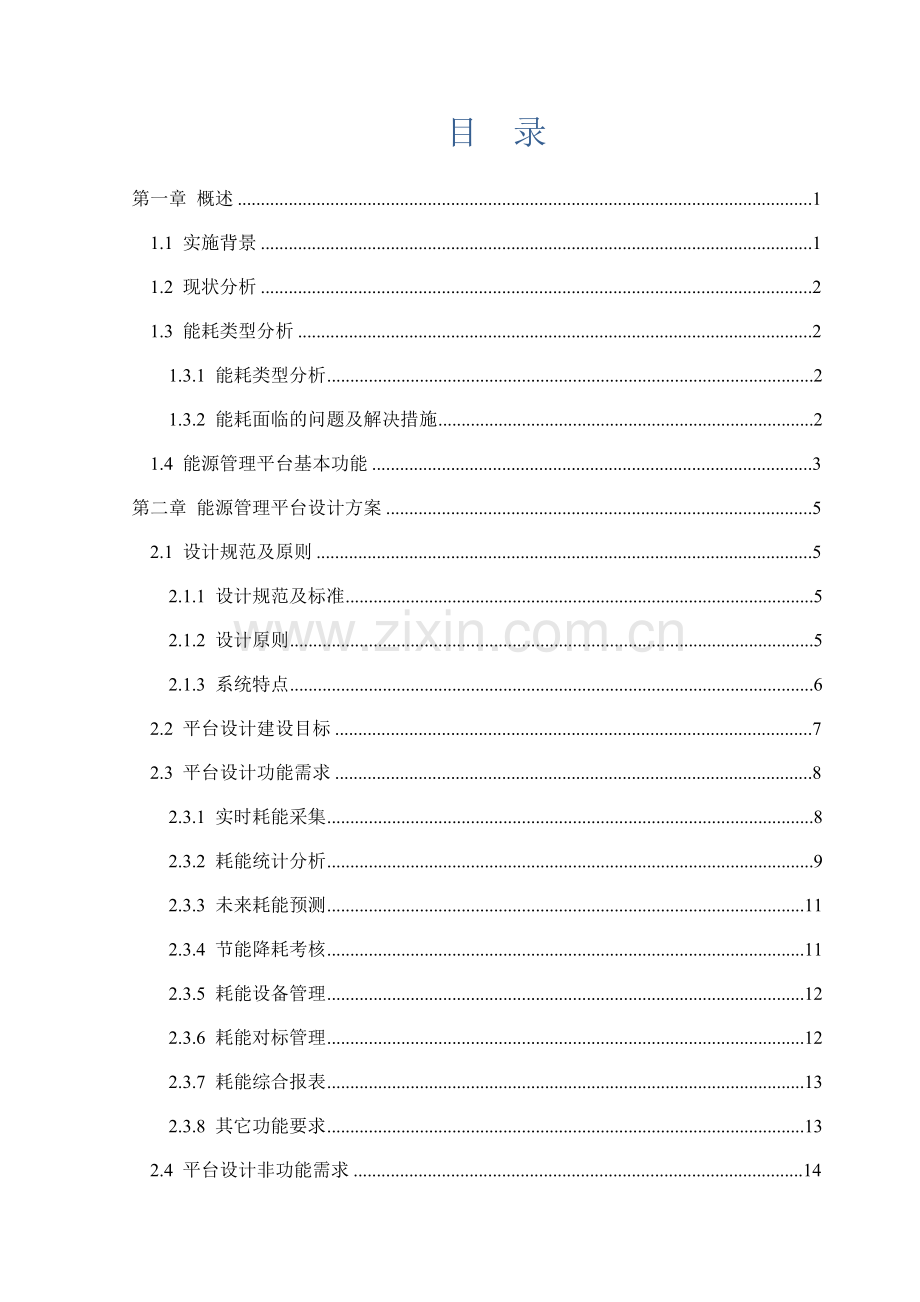

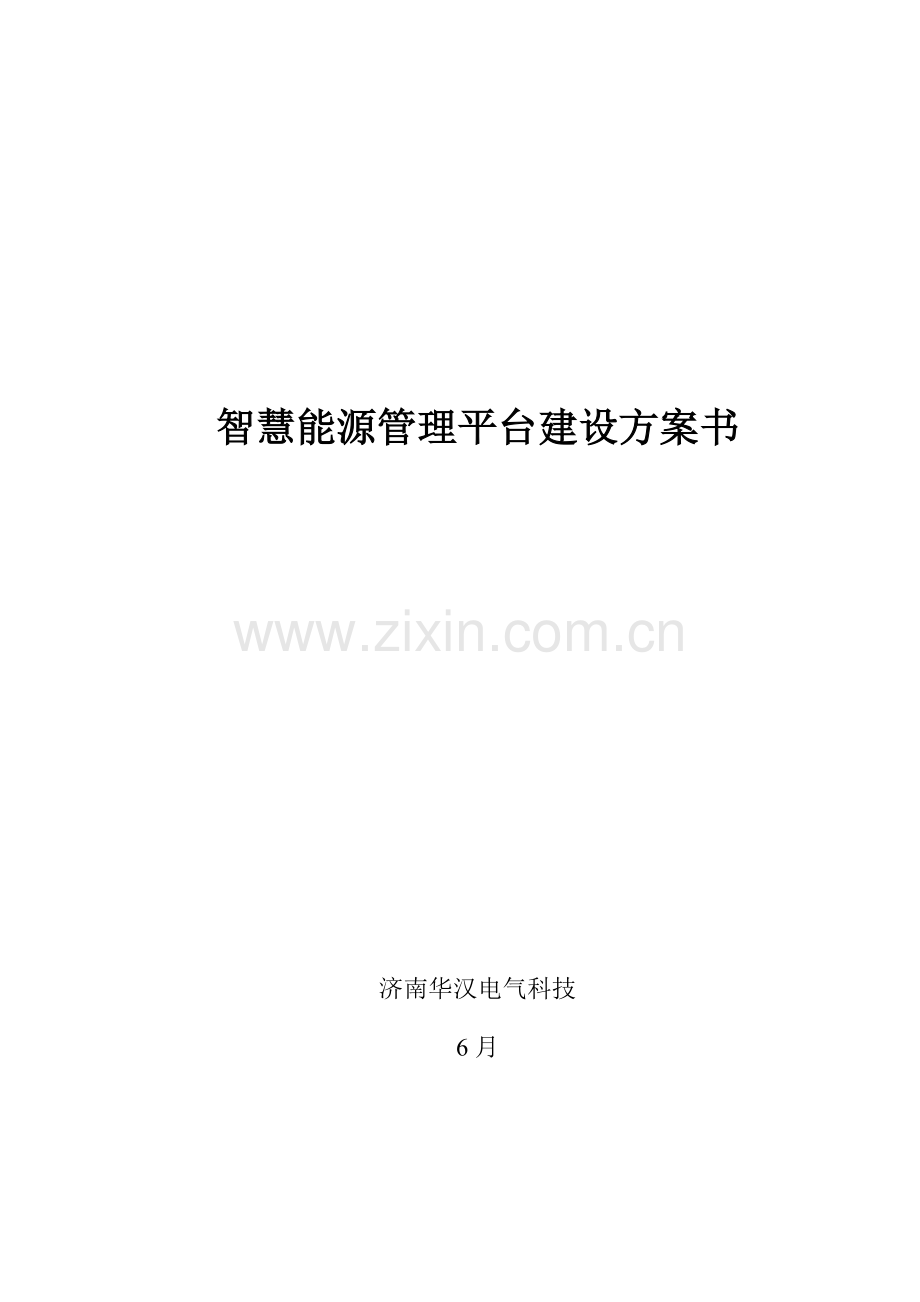

智慧能源管理平台建设方案书济南华汉电气科技6月目 录第一章 概述11.1 实施背景11.2 现状分析21.3 能耗类型分析21.3.1 能耗类型分析21.3.2 能耗面临的问题及解决措施21.4 能源管理平台基本功能3第二章 能源管理平台设计方案52.1 设计规范及原则52.1.1 设计规范及标准52.1.2 设计原则52.1.3 系统特点62.2 平台设计建设目标72.3 平台设计功能需求82.3.1 实时耗能采集82.3.2 耗能统计分析92.3.3 未来耗能预测112.3.4 节能降耗考核112.3.5 耗能设备管理122.3.6 耗能对标管理122.3.7 耗能综合报表132.3.8 其它功能要求132.4 平台设计非功能需求142.4.1 系统性能要求142.4.2 数据存储要求142.4.3 数据接口要求152.4.4 可维护性要求152.4.5 人机交互要求162.4.6 可靠性要求172.5 平台总体设计方案172.5.1 能源管理平台系统架构182.5.2 能源管理平台系统组成192.5.3 能源管理平台功能19第三章 能源监管平台系统构成213.1 数据采集系统213.1.1 数据采集方式213.1.2 数据采集子系统213.1.3 能耗数据采集、上传频率和内容213.1.4 数据采集器介绍223.1.5 数据采集器点位233.2 电能监管子系统243.2.1 电能监测内容243.2.2 电能监测系统拓扑图243.2.3 电能监测点位253.3 用水监测子系统253.3.1 用水监测内容253.3.2 用水监测系统拓扑图253.3.3 用水监测点位统计263.4 蒸汽监测子系统263.4.1 蒸汽监测内容263.4.2 蒸汽监测系统拓扑图263.4.3 蒸汽监测点位统计263.5 天然气监测子系统263.5.1 天然气监测内容263.5.2 天然气监测系统拓扑图273.5.3 天然气监测点位统计273.6 中水站在线监测子系统273.6.1 中水站在线监测系统图283.6.2 推荐设备介绍283.7 能源管理平台数据中心系统353.7.1 数据中心的建设所需设备清单353.7.2 推荐数据中心设备选型36第四章 能源监管平台软件系统394.1 能源监管平台软件架构设计394.1.1 数据层394.1.2 WEB层404.1.3 数据层与WEB层无缝结合414.1.4 数据库设计424.2 能源管理平台软件功能设计434.2.1 能源管理平台标准数据子系统434.2.2 能源管理平台系统概述454.2.3 能源管理平台用电监管子系统474.2.4 能源管理平台用水监管子系统604.2.5 能源管理平台中央空调智能控制子系统714.2.6 能源管理平台照明控制子系统724.2.7 能源管理平台配电室监测子系统734.2.8 能源管理平台中水站运行监测子系统734.2.9 能源管理平台供暖监测子系统744.2.10 能源管理平台供暖分时分温监控子系统844.2.11 能源管理平台蒸汽、天然气子系统874.2.12 能源管理平台综合分析子系统874.2.13 能源管理平台消息管理子系统934.2.14 能源管理平台公众服务子系统954.2.15 能源管理平台信息维护子系统95第五章 施工组织方案975.1 编制说明及依据975.1.1 编制说明975.1.2 编制依据975.2 施工准备阶段985.2.1 施工管理体制的设置原则985.2.2 项目法施工985.3组建项目经理部985.4项目人员配置995.4.1 人员组织995.4.2 施工劳动力投入的原则及管理要求1005.4.3 劳动力组织的准备1005.5 项目组织机构配备1015.6 项目班子成员1015.7 平台项目施工方案部署1045.7.1 施工方案部署1045.7.2 施工工艺流程1065.8 主要分项施工工艺方法1075.8.1 弱电通讯网络系统1075.8.2 电气安装工程1115.8.3 水气安装分项1125.8.4 数据中心设备安装1215.9 确保工程质量的技术组织措施1235.9.1 质量保证流程图1245.9.2 质量标准1245.9.3 质量管理1255.9.4 质量保证体系1255.9.5 质量保证措施1255.10 技术保证措施1265.11 确保工期技术组织措施1275.12 成品保护措施1275.13 安全生产保证措施1295.14 确保文明施工与环境保护的技术组织措施1335.15 施工机械设备、进场计划1345.16 材料进场检验检测措施1355.16.1 质量活动实施和控制的方法1355.16.2 施工、调试阶段质量策划1365.16.3 材料设备测试验收标准1375.16.4 材料设备质量保障措施1375.16.5 实施交付使用标准139第六章 能源管理平台系统预算140第七章 效益分析1427.1 社会效益分析1427.2 环境效益分析143第八章 企业简介1448.1 公司简介1448.2 公司资质1458.2.1 营业执照1458.2.2 机电设备安装工程与建筑智能化专业承包资质1468.2.3 计算机系统集成资质证书1488.2.4 能源管理系统平台软件自主产权及著作权证书1498.2.5 电力综合节能控制系统软件著作权1508.2.6 供暖综合节能控制系统软件著作权1518.2.7 华汉多协议工业通信安全网关系统软件著作权1528.2.8 智能化楼宇综合控制系统软件著作权1538.2.9 质量管理体系认证证书1548.2.10 环境管理体系认证证书1558.2.11 华汉建筑节能监测信息管理系统认定证书1568.2.12 华汉建筑建筑能耗数据采集器认定证书1568.2.13 济南市科学技术奖证书1578.2.14 一种建筑电能监管系统实用新型专利证书1588.2.15 一种建筑水能源监管系统实用新型专利证书1598.2.16 一种建筑天然气监管系统实用新型专利证书1608.2.17 一种建筑物资源消耗监控管理系统发明专利证书1618.3 公司部分相关业绩162第一章 概述1.1 实施背景伴随中国经济社会发展和环境资源压力越来越大，节能减排形势严峻。依据国务院相关印发节能减排综合性工作方案通知（国发15号）和相关加强国家机关办公建筑和大型公共建筑节能管理工作实施意见（建科245号）精神，需要加强用能单位能耗监测系统建设，利用现代化技术手段，实现对关键建筑进行能耗动态监测，建立和完善能效测评、用能标准、能耗统计、能源审计、能效公告、用能定额、节能服务等各项能源运行管理工作。作为国家“万家企业节能低碳行动”关键用能单位之一，在能源管理方面，已建立多项标准步骤，即：实施能源消耗全方面预算管理，每十二个月由企业责任人和各用能单位签署节能降耗目标责任书，并进行年度考评；全方面实施能源消耗定额管理，依据生产任务，每个月下达能耗总量和单耗指标控制计划，按月进行经济责任制考评；在省内首家建立内部节能监察制度，对企业违章用能、不合理用能进行现场监察，发觉问题，依据企业内部专题管理考评措施，对责任单位和个人进行经济处罚。而且不停推出新模式，建立适时修订完善企业内部能源管理标准制度，全员参与能源管理，形成10余项能源管理制度，能源管理工作实现制度化、标准化。在不停完善企业能源管理制度同时，企业在能源计量手段和信息化系统建设方面表现相对粗放和滞后。园区1100多块表具大多依靠人工抄报，部分三级计量设备抄表频率过低，缺乏对企业基础能源数据全方面采集监测，继而也就无法实现提供在线能源系统平衡信息和调整决议方案，确保能源系统平衡调整科学性、立即性和合理性。建设企业能源管理系统不仅能够满足企业目前对能源管理需求，而且能够随企业连续发展而拓展。利用该系统能够有效降低企业因能源消耗数据统计、表单维护和报表、数据处理而产生费用；经过对监测数据在线分析，帮助企业进行能源消耗实时监测、正确统计和具体估计，最终为企业节能降耗和自我完善提供确凿数据基础和有力决议支持。1.2 现实状况分析现在我厂能源管理只是对各能源项总表进行计量，造成各单位能源消耗数据缺失，不能细化耗能项目、缺乏节能分析管控、无法对用能超限考评。各园区现有能源计量仪表1100余块，其中大部分靠人工抄表，存在工作量大、抄表周期长、数据不正确、不能立即发觉能源浪费和泄露等现象、不能查询历史数据、不能实时报警等。1.3 能耗类型分析1.3.1 能耗类型分析园区关键能源消耗为电能、空调动力、生活用水、蒸汽、天然气等。1.3.2 能耗面临问题及处理方法1、管理节能摒弃建筑能源粗放式管理模式，建立精细化能源管理模式。区分能耗种类、能耗系统实现能源消耗分部门、分类、分项计量，对能耗情况进行实时监测，对耗能数据深度挖掘，立即纠正用能浪费情况。依据园区实际情况，制订针对建筑物和二级部门能耗定额分配制度，实施节能奖惩等方法激励节能。2、行为节能进行节能宣传教育和岗位培训，提升工作人员提升节能意识，杜绝以下现象：（1）长明灯、少人开多灯、自然光照充足情况下开灯等现象；（2）通风空调超标使用，如：不按温度管理要求开空调、开门窗开空调等；（3）长流水；3、技术节能能够采取空调整能控制、电力智能控制等技术手段进行节能。电能可做分类分相计量和整个园区水能耗进行计量。同时，实时监测中水及蒸汽设备运行数据。愈加好对园区能耗进行管理和控制。1.4 能源管理平台基础功效能源管理平台基础功效以下图所表示：能源管理平台系统分为三个层次：数据采集层、数据存放层和数据展示层。1、数据采集层数据采集层关键包含能源监测和节能控制两个部分。能源监测关键是经过安装智能仪表（电表、水表、蒸汽表、流量计等），将能耗数据及设备运行数据经过网络传送到管理中心。节能控制关键是经过在现场安装节能实施设备（实施器、控制器、伺服器），能够在管理中心远程自动或手动控制节能设备。2、数据存放层利用局域网经过数据网管将现场数据传送到管理中心数据库，数据库对数据进行初步处理后，进行分类分项存放。要求最少需要存放能耗数据。管理中心控制指令经过数据层打包后传送到现场控制实施器。3、数据展示层数据展示层是利用数据层相关数据，对数据进行挖掘后，扩展出多个应用功效。关键包含实时监控、数据分析、数据展示、接口对接、能源审计、节能控制及其它扩展功效。第二章 能源管理平台设计方案2.1 设计规范及标准2.1.1 设计规范及标准能源管理平台建设和开发以下标准和规范为基础（但不限于此）:国家机关办公建筑和大型公共建筑能耗监测系统建设、验收和运行管理规范国家机关办公建筑和大型公共建筑能耗监测系统软件开发指导说明书国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据采集技术导则国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则国家机关办公建筑和大型公共建筑能耗监测系统数据中心建设和维护技术导则国家机关办公建筑和大型公共建筑能耗监测系统楼宇分项计量设计安装技术导则2.1.2 设计标准1、充足结合园区现在建筑现实状况，依据园区能源管理特点，设计出科学高效、完善合理、功效齐全、可实施性强能源管理平台技术方案。2、依据国园区建筑能耗情况，以最终实现集电能监测系统、水能监测系统、蒸汽监测系统、天然气监测系统、中水状态监测系统等为一体能源监控系统，统筹计划，分步实施。3、充足利用园区现有网络资源，节省投资。4、从真正意义上实现能源使用实时在线监控，为园区管理者提供不一样层次管理权限，随时随地能够对园区能源系统进行访问，并实现远程管理。5、充足考虑平台系统对多种能耗系统管理整合扩展能力，并为以后综合性数字化园区做好充足技术准备。6、充足表现投资回报效益,表现管理节能、技术节能综合效益。7、能够为园区制订能源政策提供充足详实依据,以达成资源科学管理，科学利用。2.1.3 系统特点1、优异性系统基于B/S和C/S复合结构，用户能够经过Internet浏览器远程登录系统中心服务器。不一样用户依据各自权限不一样，浏览不一样建筑能源使用情况。工程师经过Internet浏览器登录服务器，拥有最高等级管理权限，既可实现工程远程在线维护，第一时间响应用户需求。2、安全性系统数据库所采取数据库系统，确保电能原始数据不可修改，对电能进行计量和结算模型等在对应派生库中进行，派生库数据只有在授权许可下才能修改，建立完善安全方法，对不相同级用户，设置对应访问权限，以确保电能量和计费正当性和严厉性。同时系统支持数据自动或人工备档和恢复。3、开放性系统含有充足开放性能，软件系统已经在接口和功效上进行了预留，只需经过简单配置，即可许可不一样厂家产品组成一个完整系统，并经过丰富内置软件接口（OPC，DDE，ODBC等）和第三方系统无缝集成，提供低成本IBMS集成管了处理方案。4、数据完整性因为电能数据含有累加性和传输性特点，要求在任何情况下全部不许可丢失电能原始数据，尤其是在进行分段、分费率电能统计和结算时，尤为关键。在本系统中，经过在采集处理及传输等步骤采取多个技术手段以确保数据完整。5、可扩展性系统方案中总线能力、软件资源、模块IO点配置均留有一定余量，方便依据业关键求灵活增加少许控制点而无需增加额外费用。系统设计采取网络化结构方法，充足考虑了用户以后分能源中心扩展及功效扩展需要，能够很轻易地经过增加当地采集仪表方法实现，而且还能经过网络拓展，扩展新控制网络总线，系统规模能够成倍增加。6、规范性本系统关键硬件设备是数据网关，安全可靠、对应全部主流计量表具。关键特点是：数据网关应支持周期方法数据采集、固定时刻数据采集和目前时刻数据采集，并可接收数据中心经过数据管理平台下达命令及相关设置。2.2 平台设计建设目标完成本埠工业园区域内能源管理系统实施，包含变配电、照明、空调、供热、蒸汽、压缩空气、清水、中水等能源使用情况管理及现场压力、温度等参数实施集中监视、管理和分散控制，并动态分析现行系统使用情况。项目目标总结为以下五点：1）经过完善对关键耗能设备、关键工段、资源环境原因三级计量，实现能耗在线监测；在此基础上实现能耗和资源原因班组级目标管理和考评，形成实时监管为基础节能节材目标管理绩效；2）经过实时采集数据，依据国际、中国及行业标准，结合教授经验，以节能为目标实施动态优化管理，形成动态管理绩效；3）经过能源管理中心把节能降耗、清洁生产等法规标准和政策；把各类管理体系进行资源整合，实现企业集约化和智能化管理，深入降低管理成本，促进企业管理升级；4）经过生产过程综合监测、统计和汇总，为安全生产和企业关键设备故障分析、成因追溯提供可靠数字化依据；5）经过实时检测数据分析和教授系统形成节能节材诊疗汇报，为以节能改造为内容决议提供依据，经过工程改造实现能源利用效率最大化和经济效益最大化。2.3 平台设计功效需求结合实际情况，“智慧能源管理平台”计划涵盖变电站、车间配电室、燃气站和供水管网、空调、供热、空压用能数据一级至三级计量，并拓展其它公共建筑物用能管理，实现累计1100余块表具计量数据在线监测和用能动态管理。2.3.1 实时耗能采集经过数据采集器自动采集现场仪表能耗数据信息，为能源信息管理提供原始数据。2.3.1.1 通讯协议和网络接口本系统包含到电、水、油、蒸汽、压缩空气、天然气等能耗监测仪表设备采集工作；提供监测仪表设备必需支持RS-485、RS-232、RJ45、CDMA 3G/4G多个网络接口或支持OPC、MODBUS、104、CDT、DLT645等多个协议数据接入，实现企业/分厂/车间/设备/产品等多级能源介质采集、存放管理。2.3.1.2 断网当地预存在网络中止或主数据存放设备出现无法联通情况时，数据采集设备应该继续采集耗能数据，并将采集到耗能数据保留在当地，在网络联通或和主数据存放设备恢复通讯后将预存数据上传到主存放设备中。当地预存数据最少能够大于7天。2.3.1.3 远程抄表1）多个耗能仪表设备集抄能够对指定区域内耗能监测设备进行远程抄表。还能够选择指定日期和时间对耗能仪表进行远程抄表，当选择指定日期和时间时应显示对应时间耗能数据。2）单个耗能仪表设备集抄出含有多个能耗仪表设备集抄功效外，还应含有历史实时采集统计查询功效。2.3.1.4 运行监测1）系统应以数据列表、分布图、曲线等形式直观展示企业实时/历史生产能耗数据及生产指标、能耗指标、数据通讯报警数据。2）实现动能站房运行人员登记、巡视电子签到和电子交接班功效。3）经过对生产和能源系统指标集中监控和生产异常实时报警、对系统巡检到位提升企业能源系统运行管理水平及整体安全水平，确保生产安全进行。2.3.2 耗能统计分析2.3.2.1 统计分析标准以客观数据为依据，以企业整体、分厂、车间、生产线、关键用能设备为对象，全方面分析企业生产能源消耗情况，使企业管理者了解企业能源消耗组成情况，帮助企业查找能源使用过程中漏洞和不合理情况。2.3.2.2 统计分析要求1、标准数据子系统和数据相关后台子系统是完成数据采集、处理、上报关键部分，完全根据技术导则要求编制。2、用电计量建设用电专题管理子系统：实现建筑能耗分类分项计量、管理、统计功效；动态实时能耗数据和运行参数监测；逐时、逐日、逐月、逐年和任意时段数据查询、分析；以上能耗数据查询、展示和对比分析；能耗结构、能耗趋势、指标对比展示；变电室高低压电网线路支路关系模拟图展示和实时支路数据、指标对比展示；为任意对象（企业、分厂、部门、班组、个人）任意时段（日月年）电耗提供饼图、柱形图、曲线图展示、管理和报表汇总、打印功效，并支持word、pdf、excel格式导出；提供对标定位管理功效，实现按建筑、按部门、按类别总量、人均、面积均综合排名对比;经过 web可联动智能管控设备,实现远程控制,实现集体控制、单个控制、定时控制、定量控制、定额控制和智能模糊控制，有管理信息录入、管控指令发送功效。3、用水计量建设供水专题管理子系统：提供可视化水管网能流图监测，查找供水系统内跑冒滴漏和水力平衡等问题；动态实时能耗数据和运行参数监测；逐时、逐日、逐月、逐年和任意时段数据查询、分析；以上能耗数据展示和对比，能耗结构、能耗趋势、指标对比展示；给水管网支路关系仿真模拟图展示和实时支路数据、指标对比展示；为任意对象（企业、分厂、部门、班组、个人）任意时段（日月年）水耗提供饼图、柱形图、曲线图和报表汇总、打印功效，并支持word、pdf、excel格式导出；提供对标定位管理功效，实现按建筑、按部门、按类别总量、人均、面积均综合排名对比;经过 web可联动智能管控设备,实现远程控制,实现集体控制、单个控制、定时控制、定量控制、定额控制和智能模糊控制，有管理信息录入、管控指令发送功效。4、供热运行子系统建设供热专题管理子系统：提供可视化供暖管网能流图监测，查找供暖系统内跑冒滴漏和水力平衡等问题；监测供热设备运行参数、流量、压力、温度等数据；动态实时能耗数据和运行参数监测；逐时、逐日、逐月、逐年和任意时段数据查询、分析；以上能耗数据展示和对比，能耗结构、能耗趋势、指标对比展示；给供暖管网支路关系仿真模拟图展示和实时支路数据、指标对比展示；为任意对象（企业、分厂、部门、班组、个人）任意时段（日月年）水耗提供饼图、柱形图、曲线图和报表汇总、打印功效，并支持word、pdf、excel格式导出；提供对标定位管理功效，实现按建筑、按部门、按类别总量、人均、面积均综合排名对比;显示供热分时分温控制各区域供热状态。5、消息管理子系统能耗监测报警（能耗监察、能耗异常追踪），报警方法包含主动推送桌面报警、E-mail报警、短信报警，能耗报警汇报自动生成；能耗报警统计查询等功效；实现和上级数据中心消息交换。6、公众服务子系统提供公告公告 web页面，展示能耗数据、能耗指标、能效情况、对企业、分厂、部门、班组、个人用能进行公告排名、各项能效指标排名。2.3.3 未来耗能估计2.3.3.1 估计标准以客观数据为依据，以企业整体、分厂、车间、生产线、关键用能设备为对象，并结合历史能耗数据，对未来能耗情况进行估计分析。2.3.3.2 估计要求1）利用历史能耗数据分析出未来耗能趋势。2）根据日、月、年日期形式分别统计出对应能耗趋势数据。3）应和企业生产线、关键用能设备使用情况相结合。4）趋势图表界面美观，条目清楚，并提供在线打印和导出功效。2.3.4 节能降耗考评2.3.4.1 耗能绩效标准结合企业用能计划、能效指标和多种行业对标等，根据企业组织层级建立考评指标体系，将用能情况和企业各个单位乃至个人绩效考评结合起来，经过对企业、分厂、部门、班组、个人实时和阶段考评，实现能源管理精细化和全方面化，将节能降耗工作落到实处。2.3.4.2 耗能绩效要求1）以企业用能计划、能效指标和多种行业对标为参考依据，对企业组织层级进行耗能绩效考评。2）绩效考评最小单位正确到个人，根据企业、分厂、部门、班组、个人组织结构形式建立绩效考评。3）绩效考评应能实现实时和阶段考评，使能源管理精细化和全方面化，方便将节能降耗工作落到实处。2.3.5 耗能设备管理2.3.5.1 设备管理标准管理能源计量器具，建立计量器具台账及维护管理步骤。2.3.5.1 设备管理要求功效包含建筑、机构、能耗、采集器、监测仪表和其它设备信息管理、维护和自由组态；系统操作日志和维护日志管理；管理员录入、修改操作可留痕；综合告警条件设置包含仪表运行告警条件、各部门及用能设备能源消耗预警告警条件；标准编码管理，全部信息编码均依据技术导则。2.3.6 耗能对标管理2.3.6.1 对标管理标准经过设定国家、省市、企业内部标准，实现对企业实际生产指标数据和能源统计数据和标杆目标值之间对比分析，方便管理者快速分析判定能耗改变趋势及原因，挖掘节能潜力，找到节能管理关键所在，帮助企业寻求差距。2.3.6.2 对标对比要求1）设定耗能标准标杆作为耗能对标管理依据。2）将企业生产指标和能源统计数据和标杆数据进行对比分析，并生成对比改变趋势图表。3）界面美观条目明确，并提供在线打印和导出功效。2.3.7 耗能综合报表2.3.7.1 综合报表生成标准系统为用户提供强大报表功效。关键包含综合能源消耗汇总表（日、周、月、年度报表）、能源生产和消费表、指标汇总统计等。提供自定义报表输出功效，报表支持EXCEL、PDF等多个导出格式，用户能够方便进行编辑和打印。建设节能监管教授分析子系统：含有多专题能耗分析及对比，包含企业、分厂、部门、班组、个人、多种能源种类能效综合分析、时间分析、标杆分析、能耗估计分析；供热、配电室等能效专题分析，影响能耗天气原因、建筑原因等原因多个分析功效；生成“教授诊疗汇报”，正确查找到节能点、测算节能空间，并提供节能改造相关提议；可对实施节能改造方法节能效果进行验证。系统还含有可扩展能耗统计算法库开发、可视化分析展现功效。2.3.7.2 综合报表生成要求1）能够根据日、周、月、年等形式生成统计图表。2）能够根据企业、分厂、部门、班组、个人等组织形式对能耗数据进行统计分析。3）和能耗绩效考评、对标对比分析相结合生成丰富能耗教授报表系统。4）含有自定义报表功效，方便管理者自定义生成报表。2.3.8 其它功效要求2.3.8.1 权限要求含有灵活权限管理功效，能够依据角色分配业务模块，并能设置每个业务模块数据增加、删除、修改、导入、导出和打印等操作权限；还能够依据需要对部分用户进行单独权限设置；不一样身份人员能够根据权限设置范围管理能耗监测设备，查看能耗统计、汇总和分析数据，实现校园建筑、监测设备和能耗数据分级管理。能从企业、分厂、部门、班组、个人和监测设备等多个视角监测管理能耗信息。2.3.8.2 系统平台建设规范系统建设应遵照标准规范能源监管平台建设和开发应满足或高于以下标准和规范，但不限于此：工业企业能源管理导则工业企业能源管理体系实施指南工业企业建立和实施能源计量管理体系要求2.4 平台设计非功效需求2.4.1 系统性能要求系统测点数量最大1万点系统响应时间通常功效响应时间2秒，复杂功效响应时间10秒实时数据采集周期5分钟至1小时自由设置实时数据存放周期历史数据存放周期20年系统布署方法支持虚拟化中立区、安全区网络带宽50M2.4.2 数据存放要求1）采取实时数据库存放企业实时能源数据；2）采取大型关系数据库存放业务数据和管理数据，关系数据存放应支持SQL Server和Oracle等主流关系型数据库。2.4.3 数据接口要求1)建立网关北向标准接口，基于固网或无线传输，以标准化通讯协议实现数据上传；2)建立网关南向标准接口，兼容多个工业现场数据采集标准协议，采集工业现场传感器和企业已经有系统数据；3)系统常见或关键信息和统计数据许可经过导入/导出等方法实现转换为通用格式（如Word、Excel、XML等），以实现和其它系统数据共享和交换。2.4.4 可维护性要求1)可配置：人员机构可维护：系统应含有人员/机构等基础信息维护功效，系统应该能够快速对人员/机构信息进行维护和调整操作。岗位权限可维护性：系统应含有岗位权限维护功效，系统应该能够快速对岗位权限进行权限给予和回收等维护操作。2)可维护业务步骤可维护性：系统关键业务步骤应含有维护功效，可依据业务规则改变快速对业务步骤进行调整维护操作。服务接口可维护性：系统关键业务功效应提供标准服务交换接口，可经过开关配置快速提供对外服务能力。参数指标可维护性：系统应含有规范、完善参数指标管理功效，含有针对系统运行基础性能参数进行配置和维护功效。3)可监控：提供日志审计功效：系统每个组件应含有规范、完善日志管理功效，含有多级日志搜集开关、有效/失效开关、性能指标搜集开关和开配置参数表。标准监控协议支持：符合业界主流监控软件接口规范，能够将监控数据方便接入到监控软件中，便于集中监控和管理；4)可读、易修改：要求在系统建设过程中要有规范、清楚、完整和具体文档，如业务需求阶段要有业务用例模型、业务规则、表证单书等；系统需求分析阶段要求有系统用例模型、用例文档、规则说明等；概要设计阶段要求有宏观设计文档；具体设计阶段要求有类图、时序图等；编码阶段要求有程序设计说明、变量定义说明等；测试阶段要有测试用例、测试统计等。5)易于升级；要求数据库、应用服务器、开发工具能方便地进行版本升级，含有向下兼容性；易于升级也要求用户端升级工作量较小，采取浏览器用户端而不是GUI用户端。2.4.5 人机交互要求1)易了解；系统全部业务功效界面风格和操作步骤一致；业务表单尽可能做到所见即所得；界面美观、简练、高效；界面各部件布局应该保持合理性和一致性；界面风格一致，颜色调和、提醒清楚、窗口大小合适，使用方便; 在选择快捷键、缩写、暗示和图标时应符适用户使用习惯。2)易操作；常见操作有快捷键支持，大部分操作能够在小键盘内完成；信息录入能够完全经过键盘完成；不管逻辑步骤还是操作步骤全部应避免繁杂。3)易学习提供在线帮助，系统关键业务操作应提供在线帮助文档和提醒信息，使操作人员能够快速直观利用这些信息进行对应业务操作，并对多种状态和操作结果进行立即反馈和提醒。2.4.6 可靠性要求1)应确保在正常情况下和极端情况下业务逻辑正确性；2)业务系统应满足7二十四小时能够使用；3) 系统备份：提供备份系统，预防单点故障。2.5 平台总体设计方案智慧能源管理平台建设是根据国家机关办公建筑和大型公共建筑能耗监测系统建设、验收和运行管理规范相关要求，并结合建筑实际情况，因地制宜，分析园区能源管理需求。智慧能源管理系统首先要实现分类能耗计量和统计，为制订不一样类型建筑能耗基线提供数据支撑。其次，园区管理需求，实现建筑能耗分项计量，正确把握能耗特点和立即发觉问题。更关键是，智慧能源管理平台系统要求含有强有力数据深度挖掘功效，可进行建筑节能潜力分析，为节能改造和节能运行提供支撑。在此基础上，系统柔性扩展智能控制及管理功效，为提升节能管理水平提供平台。项目标建设目标是长久有效节能、合理用能，而不仅仅是为了实现水、电等能源计量；是在计量基础上，掌握用能组成，摸清用能规律，分析用能数据，诊疗用能问题，指导合理用能。所以在系统软件上实现用电和水等能源实现计量时，还能够对计量数据进行分析、诊疗综合处理，其功效包含：采集功效、统计功效、分析功效、比较功效、显示功效、报表功效、权限分配功效及日志查询功效。智慧能源管理平台拓扑图2.5.1 能源管理平台系统架构结合平台设计思想，和分层设计技巧，将系统基础服务功效和应用业务逻辑功效分开设计和实现，将实时Web服务、统一设备控制、OPC服务、安全机制等基础服务功效封装成关键数据层，实现公共平台服务。系统设计共分为三层，分别为数据采集层、数据存放层、数据展示层。系统体系结构图所表示：这三个层分别实现以下功效：1、数据采集层关键经过电能表、水表、中水站、蒸汽表、天然气表等获取各回路能耗能源信息，并经过TCP/IP方法，将能耗数据上传至节能监管中心。2、数据存放层关键负责对能耗数据进行汇总、统计、分析、处理和存放。3、数据展示层关键对存放层中能耗数据进行展示和公布。系统分层结构图所表示：系统分层结构2.5.2 能源管理平台系统组成结合园区建筑实际情况，整个能源管理平台系统关键由以下多个子系统组成：电能监管子系统、用水监管子系统、蒸汽监管子系统、天然气监管子系统、中水站运行监测子系统。2.5.3 能源管理平台功效1、节能监管平台可关键实现以下功效:（1）各耗能回路实时监测动态显示每个各回路能耗情况。（2）实时采集分析各监测回路逐时、逐日、逐月、逐年能值累计、排序。（3）分类能耗分析根据能源种类分为水、电等负荷进行计量(电、热能耗计量以后实施),做到每类负荷逐时、逐日、逐月、逐年能耗累计、排序、分析。（4）分项能耗分析根据负荷性质分为照明、动力、空调、其它等负荷进行分项计量,做到各分项回路逐时、逐日、逐月、逐年能耗统计、分析。（5）分户(科室)能耗分析根据科室用电负荷进行分户(科室)计量,做到每个科室逐时、逐日、逐月、逐年能耗累计、排序、分析。（6）用能限额管理依据上年度或前几年平均值或国家定额指标制订限额指标,每个月对超额情况进行报警,便于对能耗管理。（7）节能潜力挖掘统计出监测回路分类、分项、分户能耗值,进行分析后对能耗大科室或项目进行节能潜力挖掘。（8）待机能耗分析统计出监测回路工作时间、休息时间、节假日时间历史能耗值,并对待机能耗、工作能耗、节假日能耗进行分析,掌握设备待机能耗情况。2、平台实现以下功效技术指标：（1）多样设备通信接口支持。（2）实现国际化标准OPC服务器。（3）支持通用数据库存放管理。（4）支持自由设备组态配置。（5）基于Web现场监控。（6）短信报警和查询服务平台。（7）实现专业在线报表服务。（8）无缝衔接集群监控配置。第三章 能源监管平台系统组成3.1 数据采集系统3.1.1 数据采集方法根据国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据采集技术导则要求，大型公共建筑能耗数据采集方法包含人工采集方法和自动采集方法。经过人工采集方法采集数据包含建筑基础情况数据，采集指标和其它不能经过自动方法采集能耗数据，如建筑消耗煤、液化石油、人工煤气、汽油、煤油、柴油等能耗量。经过自动采集方法采集数据包含建筑分项能耗数据和分类能耗数据。由自动计量装置实时采集，经过自动传输方法实时传输至数据中转站或数据中心。3.1.2 数据采集子系统数据采集子系统由监测建筑中各计量装置、数据采集器和数据采集软件系统组成。数据中转站接收并缓存其管理区域内监测建筑能耗数据，并上传到数据中心。数据中转站可不含有处理分析数据和永久性存放数据功效。数据中心接收并存放其管理区域内监测建筑和数据中转站上传数据，并对其管理区域内能耗数据进行处理、分析、展示和公布。数据中心分为部级数据中心、省（自治区、直辖市）级数据中心和市级数据中心。市级和省（自治区、直辖市）级数据中心应将多种分类能耗汇总数据逐层上传。部级数据中心对各省（自治区、直辖市）级数据中心上报能耗数据进行分类汇总后形成国家级分类能耗汇总数据，并公布全国和各省（自治区、直辖市）能耗数据统计报表和多种分类能耗汇总表。3.1.3 能耗数据采集、上传频率和内容能耗数据采集频率分项能耗数据采集频率为每15分钟1次到每1小时1次之间，数据采集频率可依据具体需要灵活设置。数据中转站能耗数据上传数据中转站向数据中心上传数据频率为每6小时1次，上传数据为本数据中转站管理区域内各监测建筑原始能耗数据汇总。3.1.4 数据采集器介绍品牌：济南华汉型号：HOA-1306F关键参数：1、支持对多个类型用能计量装置数据采集，包含电能表（含单相电能表、三相电能表、多功效电能表）、电力监测仪、电量计测模块，水表、燃气表、冷热量计、流量计等；并支持针对性自由接口协议，可针对不一样接口灵活编程；单只采集设备采集点数大于192台用能计量设备；2、标准板载Intel Atom D525(1.8GHz/1MB) CPU；标准板载2.0GB DDR3 800MHz 系统内存；3、2个10/100/1000Mbps网络接口,2KV电磁隔离，支持网络引导开启（PXE）、网络唤醒（WOL）功效；支持静态或动态IP获取；支持协议包含ARP、IP、ICMP、UDP、DHCP、DNS、TCP、HTTP；自动恢复网络连接，建立可靠TCP连接；支持同时和不少于4个服务器连接和通信功效；支持断点续传功效，因为传输网络故障等原因未能立即将采集能耗数据定时远传，待传输网络恢复正常后数据采集器可将采集历史能耗数据实现断点续传；4、支持4个标准USB 2.0高速接口；5、1个标准Mini PCI-E X
