中级无损检测技术资格人员射线检测考题汇编工艺规程模板.doc

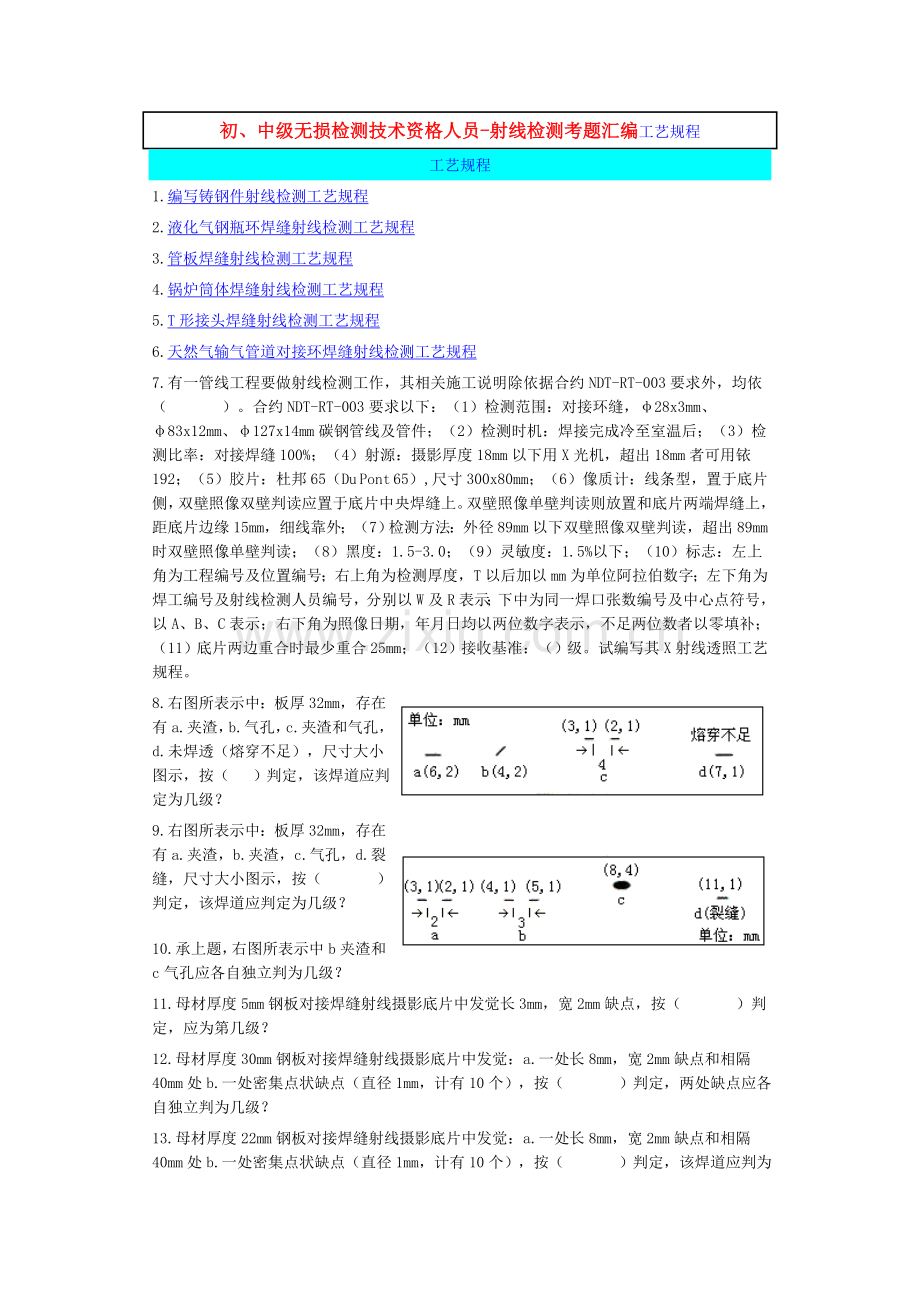

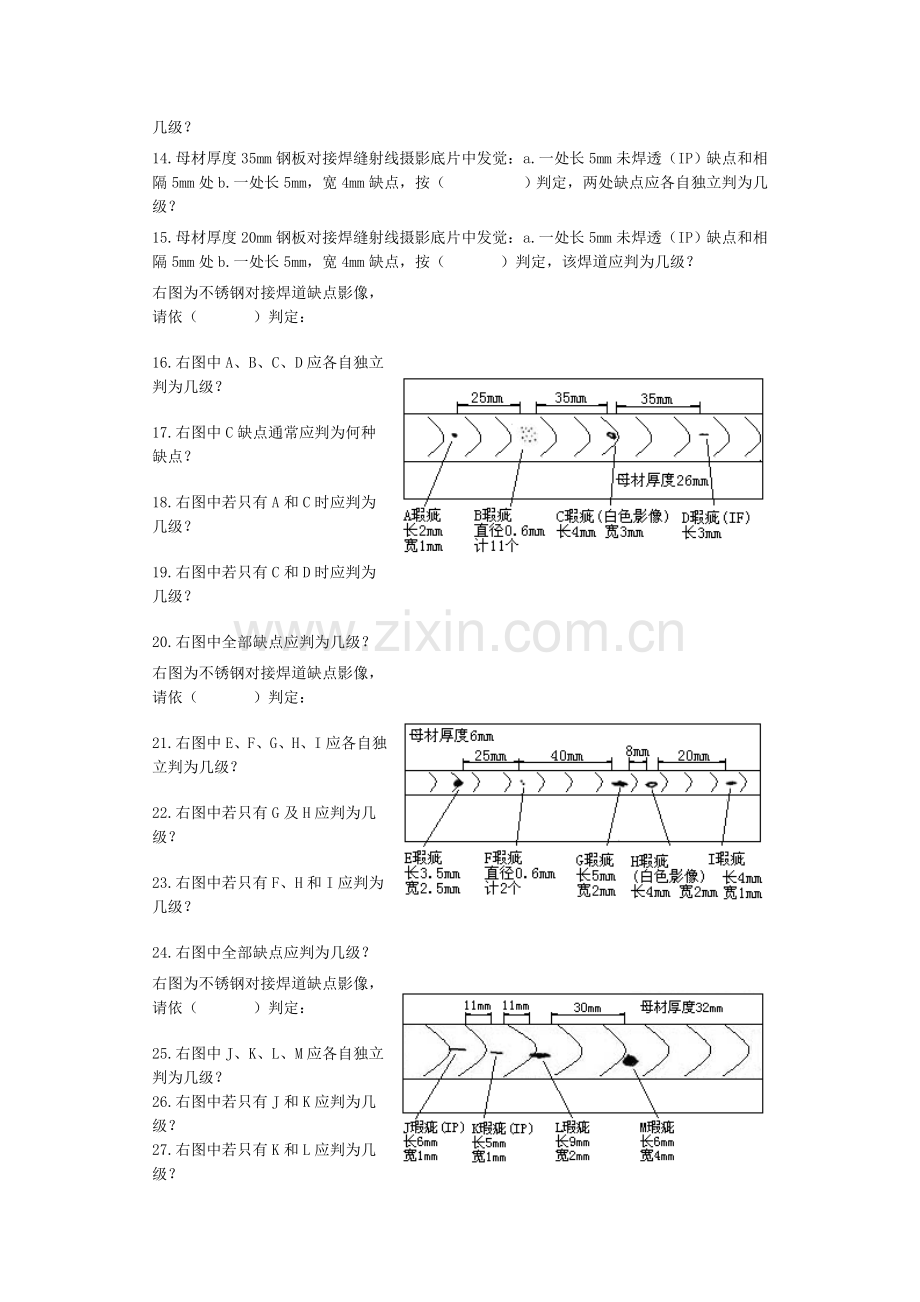

初、中级无损检测技术资格人员-射线检测考题汇编工艺规程工艺规程1.编写铸钢件射线检测工艺规程2.液化气钢瓶环焊缝射线检测工艺规程3.管板焊缝射线检测工艺规程4.锅炉筒体焊缝射线检测工艺规程5.T形接头焊缝射线检测工艺规程6.天然气输气管道对接环焊缝射线检测工艺规程7.有一管线工程要做射线检测工作，其相关施工说明除依据合约NDT-RT-003要求外，均依（ ）。合约NDT-RT-003要求以下：（1）检测范围：对接环缝，28x3mm、83x12mm、127x14mm碳钢管线及管件；（2）检测时机：焊接完成冷至室温后；（3）检测比率：对接焊缝100%；（4）射源：摄影厚度18mm以下用X光机，超出18mm者可用铱192；（5）胶片：杜邦65（Du Pont 65）,尺寸300x80mm；（6）像质计：线条型，置于底片侧，双壁照像双壁判读应置于底片中央焊缝上。双壁照像单壁判读则放置和底片两端焊缝上，距底片边缘15mm，细线靠外；（7）检测方法：外径89mm以下双壁照像双壁判读，超出89mm时双壁照像单壁判读；（8）黑度：1.5-3.0；（9）灵敏度：1.5%以下；（10）标志：左上角为工程编号及位置编号；右上角为检测厚度，T以后加以mm为单位阿拉伯数字；左下角为焊工编号及射线检测人员编号，分别以W及R表示；下中为同一焊口张数编号及中心点符号，以A、B、C表示；右下角为照像日期，年月日均以两位数字表示，不足两位数者以零填补；（11）底片两边重合时最少重合25mm；（12）接收基准：（）级。试编写其X射线透照工艺规程。8.右图所表示中：板厚32mm，存在有a.夹渣，b.气孔，c.夹渣和气孔，d.未焊透（熔穿不足），尺寸大小图示，按（ ）判定，该焊道应判定为几级？9.右图所表示中：板厚32mm，存在有a.夹渣，b.夹渣，c.气孔，d.裂缝，尺寸大小图示，按（ ）判定，该焊道应判定为几级？ 10.承上题，右图所表示中b夹渣和c气孔应各自独立判为几级？11.母材厚度5mm钢板对接焊缝射线摄影底片中发觉长3mm，宽2mm缺点，按（ ）判定，应为第几级？12.母材厚度30mm钢板对接焊缝射线摄影底片中发觉：a.一处长8mm，宽2mm缺点和相隔40mm处b.一处密集点状缺点（直径1mm，计有10个），按（ ）判定，两处缺点应各自独立判为几级？13.母材厚度22mm钢板对接焊缝射线摄影底片中发觉：a.一处长8mm，宽2mm缺点和相隔40mm处b.一处密集点状缺点（直径1mm，计有10个），按（ ）判定，该焊道应判为几级？14.母材厚度35mm钢板对接焊缝射线摄影底片中发觉：a.一处长5mm未焊透（IP）缺点和相隔5mm处b.一处长5mm，宽4mm缺点，按（ ）判定，两处缺点应各自独立判为几级？15.母材厚度20mm钢板对接焊缝射线摄影底片中发觉：a.一处长5mm未焊透（IP）缺点和相隔5mm处b.一处长5mm，宽4mm缺点，按（ ）判定，该焊道应判为几级？右图为不锈钢对接焊道缺点影像，请依（ ）判定： 16.右图中A、B、C、D应各自独立判为几级？17.右图中C缺点通常应判为何种缺点？18.右图中若只有A和C时应判为几级？19.右图中若只有C和D时应判为几级？20.右图中全部缺点应判为几级？右图为不锈钢对接焊道缺点影像，请依（ ）判定： 21.右图中E、F、G、H、I应各自独立判为几级？22.右图中若只有G及H应判为几级？23.右图中若只有F、H和I应判为几级？24.右图中全部缺点应判为几级？右图为不锈钢对接焊道缺点影像，请依（ ）判定： 25.右图中J、K、L、M应各自独立判为几级？26.右图中若只有J和K应判为几级？27.右图中若只有K和L应判为几级？28.右图中若只有L和M应判为几级？29.右图中若只有K、L和M应判为几级？30.右图中全部瑕疵应判为几级？右图为钢对接焊缝缺点影像，请依ASME UW-52判定：ASME UW-52焊缝抽照（Spot Examination of Welding Joints）底片判定标准以下：任何裂缝、未熔合或未焊透必需剔退任何一个夹渣或孔洞其长度大于（2/3）T必需剔退。此处T为较薄母材之厚度，但假如在6T长度内，有数个这类缺点成排存在，缺点总长度不超出T，而且最大缺点和其邻近缺点间隔在3L或以上者这些缺点视为合格，此处L为最长缺点长度。不管母材厚度怎样，这类缺点若超出3/4英寸（19mm）均视为剔退，若小于1/4英寸（6mm）均视为合格。在不要求完全摄影焊缝，圆形显示不视为接收是否之要素。31.右图中N（未焊透）若独立存在，应判定接收或剔退？剔退32.右图中P瑕疵若独立存在，应判定接收或剔退？接收33.右图中Q瑕疵若独立存在，应判定接收或剔退？接收34.右图中Q瑕疵若独立存在，应判定接收或剔退？接收35.右图中R影像应判为何种瑕疵显示？圆形显示36.右图中若只有P及Q存在，应判定接收或剔退？接收37.右图中全部瑕疵应判定接收或剔退？剔退 38.对左图所表示角焊缝进行射线摄影，应怎样部署胶片？答：胶片应如右图所表示情况放置 39.有一两端开口铸钢圆筒,长300mm,外径200mm,壁厚10mm,要求全部位做X射线摄影检验,试编写其X射线透照工艺规程,写出全部相关质控项目及自拟具体数据(设定X射线机为250KV15mA,胶片型号自选,要求底片黑度1.8-2.2)40.按下面左图所表示管子焊缝摄影，应怎样放置胶片？答：应按下面右图所表示情况部署胶片是非判定：1.GB3323-87标准所许可几何不清楚度Ug值不是定值，它随透照厚度增加而增大（）2.GB3323-87标准要求：按AB级摄影方法，192Ir透照厚度下限为30mm，当采取内透法时，透照厚度下限为15mm（）3.GB3323-87标准仅要求了透照厚度比K值，对横向裂纹检出角未作限制性要求，所以探伤时角可不限制（）4.GB3323-87标准要求：长宽比大于3缺点定义为条状夹渣（）5.GB3323-87标准要求：底片上只要同时存在圆形缺点和条状夹渣或未焊透时，就必需进行综合评级（）6.按GB4792放射卫生防护基础标准，放射工作人员年剂量当量限值包含天然本底照射和医疗照射（）7.按GB4792-84要求，放射工作人员连续三个月内一次或数次接收总剂量当量不得超出年剂量限值（即50mSv）二分之一（）8.透照板厚为6mm对接焊缝，底片上只有一条状夹渣，长度6mm，按GB3323-87标准应评为IV级（）9.按压力容器安全监察规程要求，超声波探伤不合格部位用射线复照，以底片评定结果为准（）10.射线透照穿透厚度为19.9mm焊接试块，只可看到透度计上编号为10金属丝，按GB3323-87标准乙级方法，其灵敏度合格（）11.GB3323-87 钢熔化焊对接接头射线摄影和质量分级也适适用于钛容器焊缝射线摄影（）12.通常锅炉压力容器选择射线摄影质量等级为AB级（）13.A级适适用于原子压力容器等极为关键结构件（）14.双壁单投影透照厚度应为单壁母材厚度加一个焊缝加强高（）填空题：1.当100%透照容器环焊缝时，考虑对横裂检出角15要求，若采取外透法，则最少应摄片（12）张；当采取双壁单影法时，则最少应摄片（6）张2.AB级摄影法满足Ug值要求L1=（10dfL2/3），此时取Ug=（0.1L1/3）3.像质计金属丝形状修正系数=（d/d），通常取1，此时（d/d）（0.5）；小径管双壁透照，取0.8，此时（d/d）（1）4.采取外透法摄影时，若F增大，L3不变，则K（减小）、（减小）5.采取内透法透照环缝，当FR时，若F增大，L3不变，则K（减小）、（减小）；当FR时，若F增大，L3不变，则K（增大）、（增大）6.采取双壁单影法透照环焊缝时，若F增大，L3不变，则K（增大）、（增大）7.GB3323-87标准适用厚度范围是（2）到（200）mm8.依据GB3323-87，摄影质量等级分为（A）、（AB）、（B）三个等级，摄影质量最高等级是（B），锅炉压力容器焊缝摄影采取（AB）级9.依据GB3323-87，为确保底片对比度和清楚度，标准对射线能量选择作出限制性要求，对400KV以下X射线，是依据不一样透照厚度限制（最高管电压）；对射线和1MeV以上X射线是依据源种类和射线能量限制（透照厚度范围）10.GB3323-87标准要求，透照厚度实测有困难时可按以下规则确定：母材厚度为T时，无余高焊缝透照厚度TA=（T）；单面焊焊缝TA=（T+2）；双面焊焊缝TA=（T+4）；加厚度为TB垫板单面焊焊缝TA=（T+2+TB）；采取双壁单影法透照单面焊焊缝TA=（T+2）11.GB3323-87标准要求必需放置铅字标识种类及符号有（中心标识）、（搭接标识）、（工件编号）、（焊缝编号）、（部位编号）、（背散射标识）。返修标识符号是（R）。像质计直接放在胶片上时，应附加标识（F）12.GB3323-87标准要求：（长宽比3）缺点定义为圆形缺点，包含（气孔）、（夹渣）、（夹钨）；（长宽比3）夹渣定义为条状夹渣，包含长气孔。圆形缺点按（评定区）内点数评级。当圆形缺点长径大于（T/4）时评为IV级13.GB3323-87标准要求外径小于等于（89）mm管子采取（双壁双投影）法摄影，椭圆显示间距以（310）mm为宜，最大不超出（15）mm14.按GB3323-87标准乙级方法要求，透照灵敏度应小于（2%）15.按GB3323-87标准要求，不计点数气孔（包含点状夹渣）：母材厚度T25mm时为（0.5）mm；25mmT50mm时为（0.7）mm16.根据GB3323-87标准要求，A级黑度应控制在（1.2-3.5）范围内17.根据GB3323-87标准要求，所用钢丝透度计共有（16）根，最细直径为（0.1）mm，最大直径为（3.2）mm，是按（1.25）百分比增减直径等比式透度计18.探伤人员安全剂量：每小时（2.1）10-5Sv，天天（16）10-5Sv，每个月（400）10-5Sv，每十二个月（5）10-2Sv，终生累积剂量为（250）10-2Sv，每七天（100）10-5Sv19.GB3323-87标准要求透照厚度范围为（2-200mm）20.GB3323-87标准要求射线摄影方法为（A）级、（AB）级和（B）级，选择（B）级时，焊缝加强高（应磨平）21.GB3323-87标准要求：像质计放在胶片一侧工件表面上时，像质计应附加（F）标识以示区分22.GB3323-87标准要求：按射线源、工件和胶片之间相互位置关系，透照方法分为（纵缝透照）、（环缝外透）、（环缝内透）、（双壁单影）和（双壁双影）五种方法23.GB3323-87标准要求：焊缝透照厚度比为K，对于环缝，A级和AB级K值通常小于（1.1），B级K值通常小于（1.06），纵缝A级和AB级K值小于（1.03），B级K值小于（1.01）24.为了检验背散射，GB3323-87标准要求在暗盒后面贴附一个（“B”铅字标识）25.GB3323-87标准要求：透照时为了表明焊缝透照部位，使用铅制订位标识包含（中心标识）和（搭接标识）26.GB3323-87标准要求：定位标识和识别标识均须在底片合适位置显示，离焊缝边缘最少（5mm），工件表面应作出（永久标识）作为对每张底片重新定位依据27.GB3323-87标准要求：透照时为达成要求底片黑度，推荐选择曝光量不低于（15mAmin）28.GB3323-87标准要求底片黑度范围，对X射线A级和AB级为（1.2-3.5），B级为（1.5-3.5），射线摄影底片黑度范围为（1.8-3.5）29.GB3323-87标准中对影像识别要求是：在焊缝影像上如能清楚地看到长度大于（10mm）像质计钢丝影像，就认为是可识别30.GB3323-87标准要求：长宽比小于或等于（3）缺点定义为圆形缺点，它们包含（气孔）、（夹渣）和（夹钨）31.GB3323-87标准中，圆形缺点用评定区进行评定，评定区大小为（10x10mm）、（10x30mm）和（10x50mm）三种32.GB3323-87标准要求：I级焊缝和母材厚度等于或小于（5mm）II级焊缝内不计点数圆形缺点在评定区内不多于（10个）33.GB3323-87标准中射线摄影防护应符合（GB4792-84放射卫生防护基础标准）相关要求问答和计算题：1.GB3323-87标准对几何不清楚度是怎样要求？它和GB3323-82相关要求有何区分？答：GB3323-87标准对几何不清楚度Ug要求为：A级Ug（2/15L21/3）；AB级Ug（1/10L21/3）；B级Ug（1/15L21/3）。GB3323-87和GB3323-82对几何不清楚度要求区分在于：GB3323-82中许可Ug值是一定值（甲级Ug为0.2mm，乙级Ug为0.4mm）和透照厚度无关；而GB3323-87要求Ug值不是定值，随透照厚度增加而增大，由公式：Ug=dL2/L1能够看出实际透照中Ug和L2是相关，所以GB3323-82不管工件厚薄，均提出相同Ug值要求显然不够合理，而GB3323-87对Ug值要求显得较为合理。2.在压力容器安全监察规程中，为何要要求：板厚大于38mm焊缝射线摄影后，需做超声复验？答：多种探伤方法度不是万能，射线摄影伴随板厚增加发觉小缺点能力越来越差，尤其是对线状缺点中轻微未焊透及小裂纹等难以发觉，而超声波探伤对线状缺点敏感，为提升检测可靠性，确保产品质量，特作此要求3.用双壁单投影透照液氯钢瓶，已知壁厚5mm，垫板3mm，焊缝余高2mm，选择III型透度计至于胶片侧工件表面上，假定经对比试验，底片观察到根数减一，按GB3323-87标准乙级方法要求，底片上应看到几根钢丝？解：已知d1=10mm,d2=3mm,=2mm，III型像质计灵敏度K2%，b=d1+d2+=15mm，则最小丝径X=bK=0.3mm，应看到0.25mm，但因还需多一根，则为0.2mm，即应看到4根4.GB3323-87标准中，三种射线摄影质量等级分别适适用于什么情况？答：A级适适用于通常结构件或承受较小负载工件；AB级是通常锅炉压力容器选择等级，其成像质量水平介于A级和B级之间；B级适适用于原子压力容器等极为关键结构件，或用A级、AB级方法不能发觉被检缺点部位5.GB3323-87标准中，三种等级射线摄影方法依据什么来划分？对应技术要求关键有哪些？答：三种等级选择应依据被检工件关键性（承受载荷条件等）和需要达成检出灵敏度来确定，其对应技术要求以下：选择B级时，焊缝余高应磨平；射线和1MeV以上X射线透照母材厚度范围和三种等级相关，详见标准中表1；荧光增感屏或金属荧光增感屏只限于A级使用；要求达成像质指数和透照厚度关系还和三种等级相关，详见标准中表4；诺模图也和三种等级相关，见标准中图4和图5；工件表面至胶片距离L2和最小L1/d值关系和三种等级相关，见标准中图3；环缝A级、AB级K值通常小于1.1，B级K值通常小于1.06。纵缝A级和AB级K值小于1.03，B级K值小于1.01；底片黑度范围以下：对X射线，A级和AB级1.2-3.5，B级1.5-3.56.GB3323-87标准中，射线摄影检验统计和汇报必需包含哪些内容？答：关键内容包含：产品名称、检验部位、检验方法、透照规范、缺点名称、评定等级、返修情况和透照日期等。7.用焦点尺寸3x3mmX光机透照51x3mm管子对接焊缝，已知焊缝余高为1.5mm，按GB3323-87乙级方法要求，应看到III型透度计几根钢丝？透照最小焦距为多少？解：已知D=321/2mm，51x3mm，=1.5mm，K2%,求应看到钢丝数和fmin；T=(321/2)x2+=9.9mm，可见最小丝径=KT=0.02x9.9=0.20mm，应看到III型透度计上5根(最细0.125mm)；由ug=db/(f-b)得f=(db/ug)+b，b=51+1.5=52.5mm，fmin=(321/2)x52.5/0.4+52.5=703.8mm8.GB3323-82标准对胶片本身灰雾黑度要求是什么？答：胶片本身灰雾黑度应小于0.39.GB3323-82标准对底片黑度要求是什么？答：底片有效评片区域内无缺点处黑度值应为1.2-3.010.GB3323-82标准对底片灵敏度要求是什么？答：甲级小于或等于2%，乙级小于或等于3%，对母材厚度小于5毫米，以识别出0.1毫米线径为最低程度11.GB3323-82标准适用钢板摄影厚度范围是多少？答：摄影厚度范围为2-120毫米
