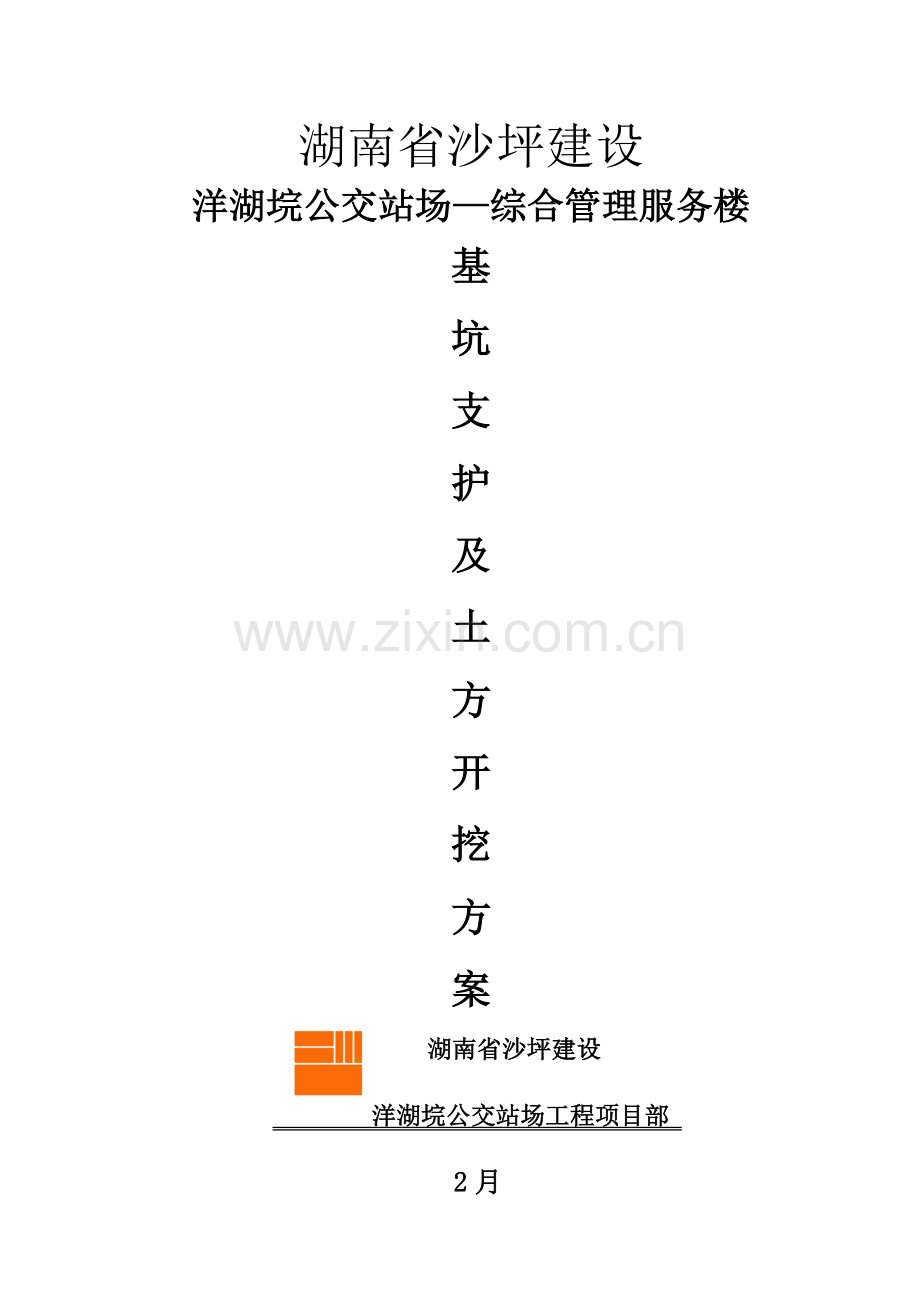

湖南省沙坪建设
洋湖垸公交站场—综合管理服务楼
基
坑
支
护
及
土
方
开
挖
方
案
湖南省沙坪建设
洋湖垸公交站场工程项目部
2月
·第一章、编制依据和工程概况
1.1、编制依据
1.1.1、《建筑基坑支护技术规程》(JGJ120-);
1.1.2、《建筑基坑工程监测技术规范》(GB50497-);
1.1.3、《工程测量规范》(GB50026-);
1.1.4、《建筑地基基础设计规范》(GB50007-);
1.1.5、《岩土锚杆(索)技术规程》(CECS22:);
1.1.6、《岩土锚杆喷射混凝土支护技术规范》(GB50086-);
1.1.7、《混凝土结构设计规范》(GB50010-);
1.1.8、《建筑施工安全检验标准》(JGJ59-);
1.1.9、《施工现场临时用电安全技术规范》(JGJ46-);
1.1.10、《建筑施工安全评价标准》(JGJ59-);
1.1.11、《建筑深基坑工程施工安全技术规范》(JGJ311-);
1.1.12、《建筑深基坑工程施工安全技术规范》(JGJ311-);
1.1.13、相关印发《湖南省危险性较大分部分项工程教授论证管理措施》
湘建建 []304号文;
1.1.14、《长沙市边坡及基坑支护设计文件深度编制要求》;
1.1.15、《洋湖垸公交站公交调度中心项目岩土工程具体勘察汇报》;
1.1.16、湖南省建筑设计院提供洋湖垸公交站场基坑支护图纸
1.2、工程概况
本工程为洋湖垸公交站场基坑支护工程,在长沙市南二环线以南,猴子石大桥以西,阳光一百小区对面,场地较平坦,地坪标高31.04~32.07m,地势较平坦,红线外未拆除民用建筑距离基坑支护顶边线大于基坑深度,对其影响较小。基坑底标高约23.350m左右,基坑深度约6.650m,大于5m;依据湘建建[]304号文,属于超出一定规模危险性较大分部分项工程,施工前需组织教授论证认可。
本工程建设单位为长沙交通投资控股集团,勘察单位为长沙市计划勘测设计研究院,基坑支护设计单位为湖南省建筑设计院,监理单位为湖南省湘咨工程项目管理 ,施工单位为湖南省沙坪建设。
1.4、基坑支护设计概况
基坑采取坡率法结合短钉支护;依据周围环境条件、岩土工程条件,将本基坑分为AB、BC、CD、DA共4段,结构详见下图:
1.4.1、基坑支护分段部署图:(详基坑支护平面部署图)
1.4.2、各支护段结构详图及其它构件详图:
①、AB段:
②、BC段:
③、CD段:
④、DA段:
(14)土钉墙、泄水孔大样
第二章、工程地质和水文条件及周围环境
2.1、依据核工业长沙工程勘测院提供《岩土工程具体勘察汇报书》,场地内各地层野外特征自上而下依次描述以下:
2.1.1、土层分布
、2.2、气候条件
长沙属温带季风气候,冬季严寒,夏季炎热,年平均温度17.2℃,历年最低温度-11.3℃,历年最高温度40.6℃;年平均相对湿度冬季81%,年平均降雨量1396.1mm,年日照百分率38%,年照时数1700小时以上,整年主导风向为西北风,频率24%。
2.3、周围环境
场地关键为菜田,不均匀分布部分民用建筑物及鱼塘,现地坪标高为31.04~32.07m,地形较为平坦,地貌类型为湘江河流2级阶地。红线外未拆除民用建筑距离基坑支护顶边线大于基坑深度,对其影响较小。
第三章、施工组织和布署
3.1、组织机构
针对本工程支护情况比较复杂特点,企业派出管理能力强、技术水平高、施工经验丰富施工人员进行施工,全权负责本工程质量、安全、工期及经济核实工作。
项目经理
技术责任人
机械员
资料员
材料员
财务、核实
测量员
施工员
标准员
安全员
质量员
后勤
挖机
土方开挖
帷幕止水
挂
网
喷
浆
护壁
修土
3.2、施工组织及布署
3.2.1、关键施工内容:
基坑支护(坡面修整至设计要求,短土钉施工,挂网喷浆);止水帷幕(单排高压旋喷);降排水系统(排水沟、截水沟、集水井、坡面泄水孔);土方开挖外运。
3.3、施工过程中拟投入人员及机械设备表
设备计划表
序号
设备名称
型号
单位
数量
使用计划
1
电焊机
BX-30
台
1
土钉连接、钢筋配制
2
砼喷射机
ZP-VⅡ
台
1
坡面及平台喷射砼
3
空压机
12m3
台
1
喷射砼
4
全站仪
SEF2C
台
1
定位放线
5
水准仪
DS3
台
1
标高控制、边坡变形观察
6
砼试模设备
套
3
浇筑砼后试块留置
7
切割机
台
2
土钉制作
8
弯曲机
1
钢筋制作
9
氧焊、割设备
1
10
总配电柜、各分配电箱
台套
2
11
现场照明设备
探照灯
台套
4
12
反铲挖掘机
台
4
13
环境保护渣土车
台
10
14
高压旋喷桩机MGJ-50
台
1
3.4 劳动力计划
名称
人数
备注
挖掘机司机
4
施工调度指挥人员
1
电焊工
2
电 工
1
专职
钢筋工
12
喷锚支护
20
机 修 工
1
渣土车司机
12
第四章、关键施工方法
4.1、挂网喷浆施工
本工程支护面层采取80mm厚C20细石砼,钢筋网规格为Φ8@200*200mm双向钢筋网片,采取绑扎法安装,加强筋和土钉头焊接,挂网短钉采取1.5m长Φ18钢筋,双向间距1500X1500,钢筋网搭接长度不少于300mm
土钉墙施工步骤:
第1步:开挖基坑至首排土钉下方0.5m,施工土钉。
第2步:面层挂网喷浆。
第3步:待首排遣土钉注浆体和面层喷浆强度达成设计强度70%后,锁定土钉;
第4步:然后分层分段开挖土方至下一排底下0.5m,施工土钉、面层挂网喷浆。
第5步:待土钉注浆体、面层喷浆强度达成设计强度70%后,锁定土钉;
第6步:反复第4、5步,直至开挖土方至基坑底。
第7步:施工基础及地下室结构。
第8步:基础及地下室结构砼强度达成70%以上后择期分层均匀回填地下室外墙土方。
二、施工要求:
1.坡面平整度许可偏差为%%p20mm.
2.喷射砼作业应符合下列要求:
1)同一分段内喷射次序应由下而上,一次喷射厚度不宜小于40mm
2))喷射砼终凝2小时后应喷水养护,养护时间依据气温确定,宜为3 ̄7小时。
3.钢筋网应在喷射一层砼后铺设,钢筋保护层厚度大于20mm.钢筋网应和土钉连接牢靠。
4.土钉注浆材料应拌和均匀,随拌随用,一次拌合水泥砂浆应在初凝前用完.
5.注浆前应将孔内残留或松动杂土清除洁净,注浆开始或中途停止超出30min时,应用水或称水泥浆润滑注浆泵及其管路,注浆管应插至距孔底250 ̄500mm处,孔口部位宜设置止浆塞及排气管;
4.1.1、采取性能稳定良好喷射机,选择9m3以上空压机。
4.1.2、输料管应能承受0.8Mpa以上压力,并含有良好耐磨性能,供水设施应确保喷头处有足够水压,通常为0.2Mpa;不掺速凝剂时,存放时间不应超出2小时,当坡面土体湿度大时,宜掺入合适速凝剂,通常速凝剂不和混合料一起大量拌制,临时需要,临时加入;喷射水泥砂浆作业前,需对机械设备、风、水管路和电线进行全方面检验和试运行,清理受喷面,埋设好控制喷射水泥砂浆厚度标志,确保喷射厚度符合设计要求,同时也确保铁丝网在喷浆后不外露。
4.1.3、喷射作业应分段分片依次进行,同一分段内喷射次序自上而下进行,喷射时应控制好水灰比,保持混凝土面平整,呈湿润光泽,无干斑或滑移流淌现象,喷射完成后3d方可进行下道工序,同时注意洒水养护不少于7d。
4.2、单排高压旋喷止水帷幕施工
高压旋喷施工步骤及施工步骤(旋喷桩D=800@600,采取三重管法,转角及不一样支护形式结合处连续部署并咬合
4.2.1、施工步骤图
供浆
提升喷杆进行摆喷
下入喷杆
钻孔
测量放样
清洗管路
填补凹穴
4.2.2、施工步骤
(1)、测量放样
施工前,测量人员应依据设计文件和业主提供测量基准点,对防渗轴线、孔位、孔口高程进行测量放样,将各轴线基准点投影到安全可靠且便于观察位置,用木桩标出孔位,并对钻孔进行统一编号。
(2)、钻孔
孔位测量放样后,钻孔采取地质钻机、合金钻头、泥浆护壁冲击或旋转钻进。钻孔方法及注意事项以下:
a、钻机就位前,将场地修理平整,钻机就位后安装稳固在设计孔位上,用水平尺进行校正。然后调整钻机立轴和天车,使它们和孔位中心三点成一线,确保孔位偏差≤±5cm,钻孔倾斜度≤1%;
b、钻孔开孔直径≥φ100mm,终孔孔径≥φ0.8mm。
c、钻孔孔深度进入不透水层大于2米;
d、开孔时,轻压慢转,钻进过程中随时用水平尺校正钻孔倾斜,发觉偏斜立即进行纠偏;
e、钻进时要进行具体现场原始统计,标明各地层临界高度,和不一样地层钻速改变和孔内变异情况,尤其要注意统计地下障碍物、洞穴、涌水、漏水及和工程地质勘察汇报不符等情况;
f、各单孔钻孔完成后,机组操作人员先对钻具钻杆进行测量自检,然后报请现场施工员及监理进行复检,经验收合格后方可停钻终孔;
g、旋喷止水桩咬合大于20cm。
(3)、地面试喷
钻孔验收合格后,准备向钻孔内下入喷头和喷杆之前,须进行地面试喷,以检验高压泵运行是否良好,输浆管路是否密封通畅,喷杆、喷嘴有没有泄漏。
(4)、下入喷具
地面调试好后,设法将喷嘴加以保护,预防喷具在下入孔内过程中泥砂进入喷嘴。在必需情况下,采取边射浆,边插管,浆压控制在1Mpa以下。喷头位置一定要达成钻孔深度。不然,拔出喷具重新扫孔。
(5)、搅拌水泥浆液
灌浆材料采取PO 42.5一般硅酸盐水泥,水泥浆液水灰比采取1.0~1.5,搅拌水泥浆所用水,应符合《混凝土拌和用水》(JGJ63—)要求。制浆采取高速搅拌机进行二级搅拌,首先按要求水灰比向搅拌桶中投放水和水泥,经过充足搅拌后,用比重计测量水泥浆液比重,符合要求后经过过滤流入第二级搅拌桶,再进行搅拌。确保水泥浆液搅拌时间不少于30s,不使用配制后时间超出4h浆液。
(6)、旋喷作业
a、喷具到位后,立即调整好压力,使之快速达成正常施工所需压力。开始时,保持喷杆停留在孔底不停地旋转,当孔口冒出带有水泥浆液时,先静喷2~3min后,再根据施工技术参数开始提升喷具;
b、旋喷过程中,卸掉一根喷杆后,继续旋喷时,喷头位置必需超出喷头原来位置以下0.3m,方便整个摆喷墙搭接均匀;
c、旋喷作业时,操作人员和供浆系统由现场施工员统一指挥,各方人员亲密配合,并做好现场原始统计;
d、旋喷机台操作人员做到熟练掌握相关技术参数,在现场施工员和技术员指导下,依据孔深和孔内情况改变,立即调整相关技术参数,定时测量进浆和回浆比重;
e、随时做好压力和流量观察工作,按要求如实统计高压摆喷注浆各项参数和出现异常现象。
(7)、复喷
在不改变旋喷技术参数条件下,对同一土层做反复注浆(喷到顶再下钻重喷该部位),能增加土体破坏有效长度,从而加大固结体直径或长度并提升固结体强度,复喷时全部喷浆,复喷次数愈多固结体直径加长效果愈好。
(8)、水泥用量控制
在喷浆提升过程中,控制水泥用量是关键。水泥用量和喷浆压力、喷嘴直径、提升速度及水灰比等有直接关系,具体控制方法:
a、若水泥量剩下方法以下:
①合适增加喷浆压力;
②加大喷嘴直径;
③减慢提升速度。
b、若水泥量不够方法以下:
①确保桩径情况下合适降低压力;
②喷嘴直径合适降低;
③确保桩体强度情况下合适加紧提升速度;
④加大水灰比值。
针对本工程具体情况,每根桩分次进行搅拌,施工用水正确量取,确保定量水和水泥百分比进行拌制水泥,经过调整以上参数可确保水泥量满足设计要求;
针对水泥浆下沉现象(水泥浆液密度较大),采取自桩顶向下3.0m进行复喷,可确保桩体上部水泥土强度。
(9)、冒浆处理
在旋喷过程中,往往有一定数量土颗粒,伴随一部分浆液沿着注浆管管壁冒出地面,经过对冒浆观察,能够立即了解土层情况,判定旋喷大致效果和断定参数合理性等,依据经验,冒浆(内有土粒、水及浆液)量小于注浆量20%为正常现象,超出20%或完全不冒浆时,应查明原因立即采取对应方法。
a、流量不变而压力忽然下降时,应检验部位泄漏情况,必需时拔出注浆管,检验其封密性能;
b、出现不冒浆或断续冒浆时,或是土质松软则视为正常现象,可合适进行复喷;如是周围有孔洞、暗道,则应不提升注浆管,继续注浆直至冒浆位置,或拔出注浆管待浆液凝固后,重新注浆直至冒浆为止,必需时采取速凝浆液,便于浆液在注浆管周围凝固;
c、降低冒浆方法
冒浆量过大关键原因,通常是有效喷射范围和注浆不相适应,注浆量大大超出旋喷固结所需浆量所致;
①提升旋喷压力(喷浆量不变);
②合适缩小喷嘴直径(旋喷压力不变);
③加紧提升和旋转速度;
对于冒出地面浆液,可经过选择和调整浓度后进行前一根桩返浆回灌,以预防空穴现象。
(10)、固结体控形
固结体形状,可经过调整旋喷压力和注浆量,改变喷嘴移动方向和提升速度,给予控制。因为本工程设计固结体形状为圆柱形,在施工中采取变提升变旋转注浆,考虑到深层部位成型,在底部喷射时,加大喷射压力,做反复旋喷或降低喷嘴旋转提升速度,而且针对不一样土层可合适加大压力和降低喷嘴旋转提升速度,使固结体达成匀称,确保桩径差异不大。
(11)、回填凹穴
旋喷灌浆结束后,孔内浆液开始凝固,形成空隙,部分浆液在砂卵石内渗透流失,需要不停地向孔内回填水泥浆液,方便保障旋喷墙有效高度。
(12)、施工技术参数
钻孔直径:φ0.8m
喷射水压力:32~35MPa
喷射水流量:75~80L/min
气压:0.6Mpa~0.7Mpa
气量:0.7~0.9m3/min
浆压:0.5Mpa~0.7MPa
浆流量:70~85L/min
浆液配比;水:水泥=1:1~0.8:1
浆液比重:≥1.60
喷杆提升速度:
粉质粘土:5~6cm/min
砂砾石、基岩:6~8cm/min
(13)、加强质量点控制
1、确保桩位正确性
①桩位由专业技术员进行放样,并经监理人员复验合格;
②施工时,钻机就位必需在定位员指挥下正确对准桩位,由质检员复核,监理工程师认可后,钻机方可开钻;
③施工完成,立即做好施工统计,并在施工图上做标识。
2、确保桩身垂直度
①钻机开钻前必需调平,依机架两边所吊线锤平行机架为准;
②钻进过程中,若因故钻机下陷倾斜,需立即调整。
3、确保桩顶标高
①各桩位点放出后,按施工现场平整度划分若干个区,每个区用水准仪正确测出标高,算出其钻孔深度;
②每开钻前,应将深度盘指针对零,确保钻身正确性;
③钻头离桩端1m时,提前喷浆,预防桩底部因送浆距离较远不能正确抵达,而缩短桩长;
4、提升桩顶强度
①对桩头进行复喷;
②自桩顶向上超喷大于1倍桩径;
5、预防缩径及夹泥
①针对密实度较高土层,采取慢挡高压提升和下沉;
②加合适搅拌叶片;
③增大喷嘴作业半径;
6、确保桩体连续性
①喷浆时必需连续,不能间断;
②施工中一旦出现故障,待修好后,必需向下搭接长度大于500mm。
7、高压旋喷桩质量检验
高压旋喷桩施工7天后进行开挖检验或采取围井注水试验等手段检验成桩质量,检验数量不少于总桩数2%;成桩28天后取芯(常规取芯或软取芯)进行单轴抗压强度试验,检验数量不少于总桩数2%;若不符合设计要求应时调整施工工艺,并对存在质量问题高压旋喷桩采取补强方法。
4.3、土方施工
4.2.1、基坑土方开挖应自上而下、分层分段施工,严禁无序大开挖,每层土方开挖至下道腰梁标高位置;坡面开挖后应人工修坡,平整度达成施工规范要求,要求确保坡形平直均匀。
4.2.2、土方开挖前先调查周围土层环境情况,制订应急保护方法,方能够进行基坑开挖;基坑施工过程中,必需配合做好地表截水和坑底排水工作,预防坡顶地表水下渗和坑底积水;土方开挖次序必需配合支护施工,严禁超挖;基坑大开挖时,应预留0.10~0.20m土在底板垫层施工前人工清除,降低对基底土扰动,严禁超挖。
4.2.3、依据现场实际情况和设计文件,土方施工分层进行开挖,出土临时车道设置基坑中部,出土临时车道土方待其它区域土方完成后再进行开挖。
4.2.4、因为基坑土方开挖深度约为46.650m,故开挖采取挖掘机为主,人工清底为辅方法;土方开挖根据施工布署次序展开,严禁超挖或大锅底式开挖;基坑开挖应自上而下进行,将按设计文件分阶分段分层开挖,先将第一层土方施工,第一层基坑边坡支护施工,待第一层边坡支护施工完成并达成设计强度后,进行下层土方开挖;按此方法一层一层往下挖。
4.2.5、在开挖过程中,测量员及施工员要亲密注意挖机行走路线及开挖区域,依据各区基坑开挖关键区域做出有效保护;如发觉地质情况和原地质汇报不符,必需立即通知设计人员和业主,对方案改善,确保基坑安全;同时,施工和测量人员应跟随小挖机,进行挖掘部位、深度及平整度控制,以降低人工修整清底工作量;施工中要做到不扰松、浸泡土基,确保基础承载力,维护土基稳定性。
4.3、基坑排水施工
4.3.1、土方施工期间在基坑四面每隔30m各挖设一个1000*1000mm临时集水井,具体位置现场定,确保集水井井底标高低于周围土面标高1.0m,然后利用泥浆泵将集水井内水抽排至基坑顶部截水沟,然后利用场地地势特征,将水经截水沟自然流向市政排水管网;基坑支护及土方开挖完成后,在基坑四角各砌筑一个1000*1000*1000mm集水井,沿用上述原理排水。
4.3.2、基坑顶和基坑底截排水沟及基坑四角集水井大样以下:
第五章、基坑监测
5.1、监测概况
本工程基坑开挖深度为6.650m,基坑支护以放坡挂网喷浆支护为主;依据建设部、长沙市建委相关文件及设计文件,由建设单位委托第三方监测单位进行监测,并编制《基坑支护工程监测方案》,同时,我方在现场进行平行独立监测,确保工程顺利进行,我方和监测单位数据实施共享互通,以确保基坑工程安全。
5.2 、监测目标
受工程地质条件、邻近建筑物结构性能、气候等原因影响,边坡在开挖及维护期间,必需采取信息施工法进行施工。
信息施工法就是利用多手段联合监测,做到定时监测,立即反馈,加强施工过程中信息管理;同时经过监测信息,立即发觉问题,立即采取对应对策,清除事故隐患;并依据实际情况修改、补充、完善设计和施工方案。
5.3 、监测内容
基坑监测采取工程测量、工程测试及目测三种手段相结合方法进行,并对相关数据进行综合分析,排除外界原因和监测系统偶然性误差,从而提供可靠、科学监测数据;此次支护工程安全等级为一级,依据《建筑基坑支护技术规程》JGJ120-,根据一级基坑支护监测要求,监测内容包含:
(1)、周围建筑物沉降倾斜监测;
(2)、周围道路位移沉降监测;
(3)、周围管网管线监测;
(4)、周围建筑物地表裂缝监测;
(5)、地下水位监测;
(6)、坡顶水平及竖向位移监测;
(7)、深层水平位移监测;
5.4 、监测工程部署
5.4.1、坑顶水平位移和垂直位移监测
因为基坑开挖,支护系统位移将是引发周围地层、管线、道路及建筑物变形关键反应,掌握其位移改变量和开挖深度关系尤为关键,基坑监测点位部署详见基坑平面监测部署图,确保每20m设置一个点,具体可依据现场实际情况调整。
① 、坡顶水平和竖向位移监测: 监测点应部署在墙顶背后1.0H~1.5H范围内,H为边坡高度;可在坡顶面外侧、边坡坡顶外侧1m、7m处分别部署两排土体位移、沉降观察点,间距为15米。
②、道路沉降监测:监测点可部署在靠近基坑边上,监测点悬在道路两侧不影响交通又便于保留位置,观察点间距约25m;为更多取得道路沉降量信息,将道路观察点和道路两侧管线沉降监测点错开布设;市政地下管线采取抽样观察,布点位置和布点数量依据实地情况实施。
5.4.2、坡顶建、构筑物变形监测
坡顶建、构筑物变形监测包含水平位移监测、沉降监测及建筑物倾斜监测
周围建筑物监测点部署标准:每栋建筑物沿外围间距10~20m设一个观察点;建筑物水平位移和倾斜观察宜设在建筑物四角部位。
5.5 、监测要求
5.5.1、监测方法及技术要求
沉降观察按三等水位测量方法,其线路闭合差应小于±0.6毫米;水平位移采取轴线法观察,轴线法难以施测时采取小角度法观察水平位移,误差小于2.0毫米。
观察基准点最少为3个,设在开挖影响范围外(暂定200m),位移观察点沿基坑周围最少每20m左右设置一个;观察精度要求: 沉降观察中误差<0.5mm,水准测量闭合<±0.8 (mm),位移观察中误差<5.0mm。
各观察方法见相关规范。
监测频率依据施工进程确定,开挖早期不宜超出5~7天,开挖卸载急剧阶段不宜超出3天一次,当测试数据超出相关控制标准应加密观察次数,当有危险事故征兆时应进行连续监测,并立即或在现场向设计单位、施工单位提交监测结果。
观察资料要立即整理出累计变形量及沉降速率等,并绘制沉降(S)~时间 (T)关系曲线图,沉降(S)~时间(T)~距离(H)关系展开曲线图。
5.5.2、现场目测
边坡开挖后,天天派人到现场观察巡视基坑及周围环境情况,发觉问题,立即通报。
5.6 、监测频率
对该基坑监测频率采取定时和跟踪相结合方法,具体监测频率见下表:
序号
观 测 项 目
监 测 频 率
1
基点联测
水准基点每个月一次
2
沉降、水平位移观察
土方开挖期间,每2天观察1次;
地下室结构浇筑期间,每2~3天观察一次;
基坑完工后,平时每七天观察1次;
基坑开挖至最终一层时,建筑物沉降和支护结构水平位移天天观察1次,连续4天;
遇大雨或意外险情,天天观察1次,特殊情况应合适加密
注:上述监测频率是在基坑开挖施工较正常情况下参考实施,若碰到险情及特殊情况,应加密监测频率,以满足信息化施工要求。
5.7 、监测报警
基坑坡顶水平位移监控值为25mm,地面最大沉降为25mm,变形报警值为15mm或连续3天以上变形速率达成5mm/d,且变形无减缓迹象。
当出现下列情况之一时,必需立即进行危险报警,并应对基坑支护结构和周围环境保护对象采取应急方法。
1、监测数据达成监测报警值累计值。
2、基坑支护结构或周围土体位移值忽然显著增大或基坑出现流沙、管涌、隆起、陷落或较严重渗漏等。
3、基坑支护结构锚杆体系出现过大变形、压屈、断裂、松弛或拔出迹象。
4、周围建筑结构部分、周围地面出现较严重突发裂缝或危害结构变形裂缝。
5、周围管线变形忽然显著增加或出现裂缝、泄漏等。
6、依据现场经验判定,出现其它必需进行危险报警情况。
5.8、基坑及周围监测准备工作
依据基坑开挖范围和开挖深度,对基坑本身及周围环境位移、沉降等多项内容进行监测。为此,在进场施工前须做好以下三个方面准备工作:
5.8.1、对周围原有建筑物进行仔细调查、检测和技术判定,并做好统计、拍照、录像等工作,为施工过程中监测抢险及可能产生纠纷提供必需依据。
5.8.2、具体了解场内和周围地下管线情况,并做好相关统计。
5.8.3、在工程开工前立即敷设观察点,方便在工程施工前(初始读数)和施工中进行观察。
5.9、监测测量方法
5.9.1、沉降测量
先自控制点复核工作基准点/观察点后开始测量,一般观察点读数差和尺常数差≤0.20mm,当用作转点时读数差和尺常数差应≤0.10mm,不然重新后视重测;水准路线最终应闭合于控制点,各观察值应作简单平差为汇报值。
5.9.2、位移测量
每次观察均须自控制点复核工作基准点后开始观察,自工作基准点设站后视完成后按全圆方向法观察各观察点,重新对后视方位角度差≤10"时许可搬站,不然重测。
5.10、监测到异常时上报程序
监测到异常后必需立即逐层向上汇报,不得隐瞒,上报程序以下图:
监测组长
项目责任人
建设单位
质量、安全监督部门
监理部门
现场施工员进行处理
5.11、监测注意事项
A、监测或测量工作必需坚持复核制,必需有行之有效多级复核制度;
B、对监测基准网及各工作基点要常常互测校核,基准网在基坑开挖完成后进行一次导线复核测量;
C、原始统计必需在现场同时,严禁事后补记,原始资料不许可涂改;
D、制订基准点和监测点保护方法,测量基准点设置在变形以外区域;
E、测量仪器管理采取专员使用,专员保养、定时检验规则;
F、测量设备、器件等在使用前均必需经检测合格后方可使用;
G、各项目监测过程中应严格遵守对应规范和细则;测量数据存贮,计算管理由专员采取计算机系统进行;
H、立即提交多种资料,依据基坑稳定性分析结果,必需时调整监测方案实施或加密监测频率;
I、加强横向沟通,当测量数据异常或基坑支护方案改变时立即和业主单位、监理及设计单位联络,并立即提供监测数据信息。
5.12、应急方法
当监测项目达成预警值时,将采取以下方法:
A、在发觉达成预警值后二十四小时内,立即实施应急预案;
B、向甲方、设计、监理提交监测汇报,会同相关部门商讨;
C、加强监测,分析预警情况,调整和完善应急预案,增加施工方法,避免达成危险极限值;
D、依据监测汇报评定监测相关建筑物和基坑围护结构影响,基于改变趋势作出深入反应和所产生影响估计;
E、当影响不可控时,向上级主管部门书面汇报,实施由业主、设计、监测、监理、施工等单位编制紧急应变方法,可能包含暂停在受影响区域施工或减小地面变形方法、建筑物加固方案、暂停施工项目等,直至证实继续施工对其它建筑物和基坑内人员安全没有影响;
F、当施工期间出现变形过大或变形速率过大,或其它控制指标超出警戒值等紧急情况时,应立即采取以下方法,以确保基坑安全和稳定:
①、基坑开挖前应备足草包、塑料布、水泥、水玻璃、钢管和发电机等应急物质设备;
②、立即停止坑内挖土,必需时坑内立即回填土;
③、若地表出现显著裂缝,应立即用水泥浆修补,以预防裂缝深入开张或裂缝浸水、渗水而影响基坑安全和稳定;
第六章、质量确保方法
6.1、施工技术确保方法
6.1.1、技术交底制度
6.1.1.1、施工阶段由项目部技术人员对分项工程进行工程结构、工艺标准、技术标准交底。
6.1.1.2、施工技术交底,以书面交底为主,包含结构图、表和文字说明;交底资料必需具体正确、直观、符合施工规范和工艺细则要求,并经第二人复核确定无误后,方可交付使用,交底资料应妥善保留备查。
6.1.2、测量制度
6.1.2.1、工程现场控制桩,由项目部技术部门负责接收、使用、保管;交接桩双方要逐一现场查看、点交桩,双方应在交接统计上具体注明控制桩目前情况及存在问题处理意见,并进行签认。
6.1.2.2、交接桩后,由技术负责组织技术力量对桩位进行复测,复测精度须符合相关要求,如误差超出许可值范围,立即和业主联络落实。
6.1.2.3、施工过程中,项目部技术人员负责施工放样、定位、控制桩点扩桩测量和工序间检验复核测量。
6.1.2.4、认真落实实施测量复核制度,外业测量资料必需经过第二人复核,内业测量结果必需二人独立计算,相互校对。
6.1.2.5、测量仪器按计量部门要求,定时进行计量检定,并做好日常保养工作,确保状态良好。
6.1.3、专业培训
对各相关工序作业人员,定时进行技术、质量培训,并进行考评,合格后方可上岗,特殊工种要专业培训,持证上岗。
6.1.4、施工技术文件、资料管理
6.1.4.1、工程现场技术文件和资料,由项目部技术部门负责搜集、整理、分类保管,并建立管理工作制度,以明确管理责任。
6.1.4.2、指定专员填写工程日志,要求内容具体、真实、字迹清楚。
6.1.4.3、施工过程中,随时统计和整理各项资料,工程完工时,完工文件也应写完成。
6.2、材料质量确保方法
6.2.1、材料出厂必需含有产品合格证书和相关试验合格证实。
6.2.2、材料进场严格根据计划使用量分批进场,尽可能避免过量囤积,造成材料过期失效而浪费。
6.2.3、多种材料进场后应根据计划部位分类堆放,严禁乱堆乱放。
6.2.4、不一样材料应分别采取对应保护方法,避免因保护不妥造成材料破坏,引致无须要损失。
6.2.5、每批材料进场后,必需会同监理、业主现场取样送检测站检测,检测合格后才许可使用。
6.3、混凝土、水泥砂浆质量确保方法
6.3.1、为了确保混凝土质量,本工程混凝土统一采取商品混凝土。
6.3.2、对商品混凝土厂家进行严格考察筛选,选择资质高、信誉好、实力强混凝土搅拌站作为供货厂家。
6.3.3、对每车混凝土来到现场全部必需经现场技术员做塌落度试验,在检验混凝土质量合格、混凝土标号正确无误后方可进行混凝土灌注。
6.4、施工期间对隐蔽工程质量确保方法
6.4.1、确保隐蔽工程质量关键,在于健全各项工程质量检验和验收制度,并切实给予实施。
6.4.2、检验及验收制度
6.4.2.1、隐蔽工程检验采取班组检验和专业检验相结合方法,即施工班组在每道工序完工以后,首优异行自检,自检不符合质量要求给予纠正,然后再由专业检验人员进行检验。
6.4.2.2、各工序完成后,由班组、质量检验工程师会同各工班长,按技术规范进行检验,凡不符合质量标准,果断给予返工处理,直到再次验收合格。
6.4.2.3、工序中间交接时,必需有明确质量合格交接意见,每个工班在进行工序施工时,全部应该严格实施“三工序”制度,即检验上工序,做好本工序,服务下工序。
6.4.2.4、隐蔽工程在完成上述工作后,邀请现场监理工程师及业主检验验收,我方做好验收统计,签证及资料整理工作。
6.4.2.5、检验未获监理工程师、业主验收经过者,必需整改,不然不得进行下道工序施工。
6.4.2.6、隐蔽工程必需有严格施工统计,将检验项目、施工技术要求及检验部位等项填写清楚,统计上必需有技术责任人、质量检验人签字。
6.4.3、为确保质量所采取检测试验手段方法
为确保施工现场多种原材料和成品、半成品质量,我项目部将采取以下检测试验手段和方法:
A、对全部原材料出厂合格证和说明书进行验查,并登记统计;
B、对有合格证原材料进行抽检,抽检合格者才能使用;经抽检不合格原材料,书面通知材料部做出标识,隔离存放,预防误用,立即退货;
C、对进场钢筋必需进行抽检,抽检其焊接强度、脆性及韧性等,出具试验汇报,符合要求者方可使用;
D、指定专员负责现场材料检测工作。
6.5、基坑支护检测
6.5.1、墙面喷射砼厚度应采取钻孔检测,钻孔数宜每500m2面积一组,每组不应少于3点。
第七章、进度计划
7.1、本企业将根据建设方要求开工日期开工,确保60日历天内本工程100%完工验收,努力争取提前完工。具体基坑支护及土方开挖工程进度计划网络图、横道图(附后)
第八章、安全、文明施工确保方法
8.1、安全管理目标和安全防范关键点
8.1.1、依据工程特点,安全管理目标确定为“三无一杜绝”,“三无”即:无工伤死亡事故、无交通死亡事故、无火灾事故;“一杜绝”即:杜绝重伤、死亡事故。
8.1.2、依据工程特点,安全防范关键有:防高处坠落事故、防起重伤害事故、防火灾事故、防触电电击事故、防机械伤害事故。
8.2、安全生产管理组织机构
建立以项目经理为关键,项目副经理和项目技术责任人为关键责任人安全确保体系,明确安全责任,制订具体安全确保方法,确保安全。安全确保体系组织机构详见下图:
安全领导小组
领导小组
项目岗位
职责
组长
项目经理
负责协调工作
副组长
技术责任人
施工、技术总负责
组员
施工员
现场施工实施、质量检验、及问题整改
质量员
现场施工指导、交底
安全员
安全防护、安全隐患检验、日常巡查
材料员
材料确保
8.3、安全生产确保方法
8.3.1、安全施工总则
安全施工总则是每一项分项工程施工全部须严格遵照,具体要求及方法以下:
①、加强领导,牢靠树立安全第一思想,严格根据相关安全生产要求和建设单位相关条例进行施工;常常开展安全生产宣传教育工作,生产过程中坚持全员、全过程、全方位、全天候动态管理。
②、工地建立安全生产领导小组,项目经理是安全生产第一责任人,下设专职安全员,各班组长为兼职安全员,督促各施工人员安全作业,并坚持日常安全检验,严格做好安全技术交底,使安全工作在思想上得到充足重视,在组织上和方法上得到切实落实。
③、针对工程特点,落实“安全第一、预防为主”方针,每个项目要求做到:技术上可靠、方法上可行、安全上稳妥。
④、强化技术培训,依据施工组织安排,对各专业工种进行必需技术培训,确定合格后方可上岗,要从技术上确保安全生产实施。
⑤、建立和健全多种规章制度及安全组织,编印并落实安全手册,要做到“人人讲安全、个个抓安全”,做到预防为主、超前防范、杜绝各类事故发生。
⑥、随时检验、落实安全生产责任制,明确提出安全生产指标,层层落实,严格奖惩,对违章作业者要追究责任,严厉处理,做到“三不放过”。
⑦、全部特种作业人员必需持证上岗,进入施工现场一切人员必需戴安全帽,严格三穿一戴,严禁酒后上班;工地配置合适消防设施和防火器材,各临设间距应符合防火最小间距要求;明火作业远离油料等易燃品,做好防火工作。
⑧、施工现场全部设备、设施及安全装置、工具和劳保用具等要常常进行检验,钢丝绳等易损件要立即更新,确保完好和安全使用。
⑨、夜间施工配置足够灯光,要求做到“三清”:施工作业面看得清、人员设备路线看得清、机械仪表和使用材料看得清,以确保夜间施工安全;施工现场
展开阅读全文
