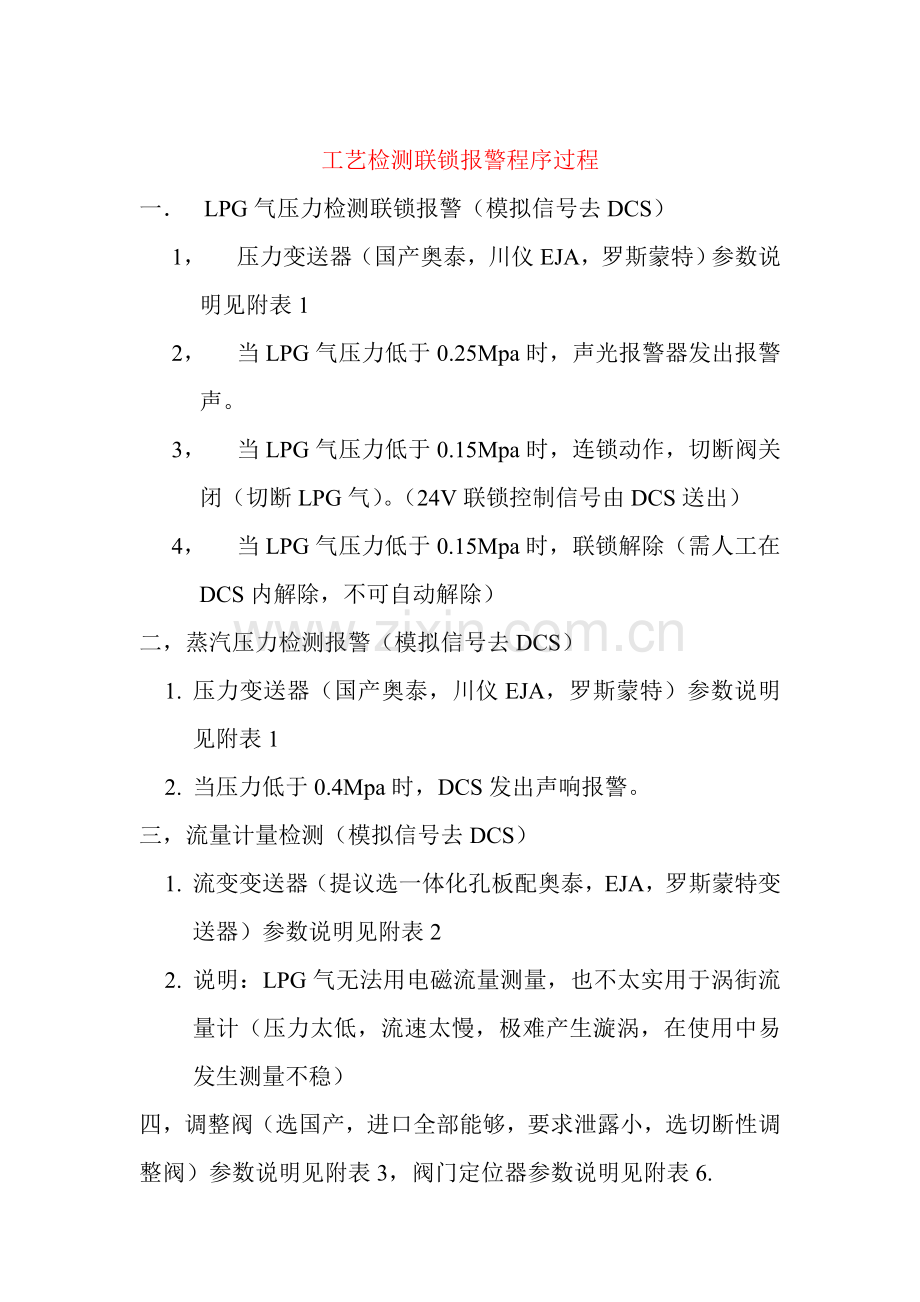

工艺检测联锁报警程序过程
一． LPG气压力检测联锁报警（模拟信号去DCS）
1， 压力变送器（国产奥泰，川仪EJA，罗斯蒙特）参数说明见附表1
2， 当LPG气压力低于0.25Mpa时，声光报警器发出报警声。
3， 当LPG气压力低于0.15Mpa时，连锁动作，切断阀关闭（切断LPG气）。（24V联锁控制信号由DCS送出）
4， 当LPG气压力低于0.15Mpa时，联锁解除（需人工在DCS内解除，不可自动解除）
二，蒸汽压力检测报警（模拟信号去DCS）
1. 压力变送器（国产奥泰，川仪EJA，罗斯蒙特）参数说明见附表1
2. 当压力低于0.4Mpa时，DCS发出声响报警。
三，流量计量检测（模拟信号去DCS）
1. 流变变送器（提议选一体化孔板配奥泰，EJA，罗斯蒙特变送器）参数说明见附表2
2. 说明：LPG气无法用电磁流量测量，也不太实用于涡街流量计（压力太低，流速太慢，极难产生漩涡，在使用中易发生测量不稳）
四，调整阀（选国产，进口全部能够，要求泄露小，选切断性调整阀）参数说明见附表3，阀门定位器参数说明见附表6.

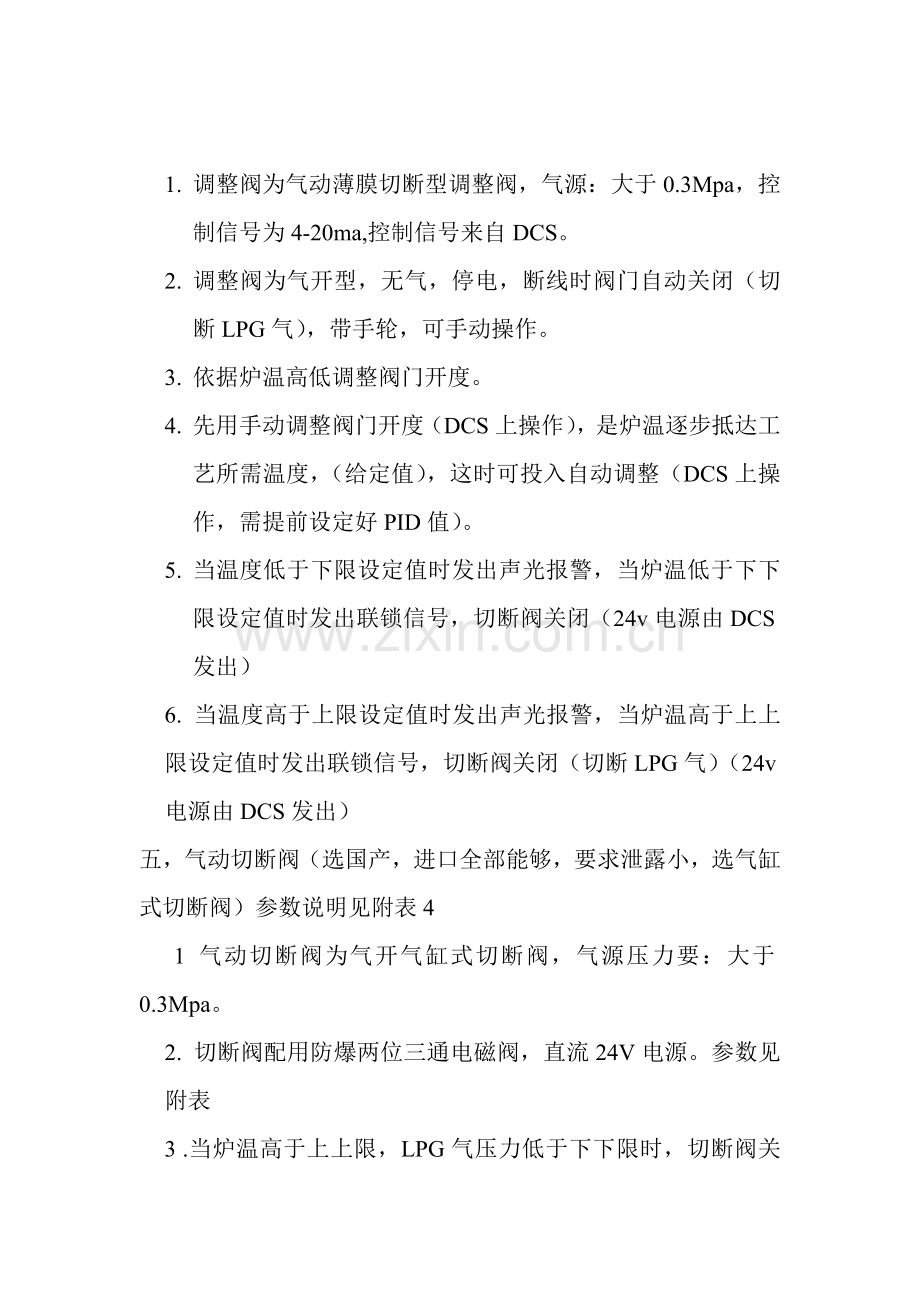

1. 调整阀为气动薄膜切断型调整阀，气源：大于0.3Mpa，控制信号为4-20ma,控制信号来自DCS。
2. 调整阀为气开型，无气，停电，断线时阀门自动关闭（切断LPG气），带手轮，可手动操作。
3. 依据炉温高低调整阀门开度。
4. 先用手动调整阀门开度（DCS上操作），是炉温逐步抵达工艺所需温度，（给定值），这时可投入自动调整（DCS上操作，需提前设定好PID值）。
5. 当温度低于下限设定值时发出声光报警，当炉温低于下下限设定值时发出联锁信号，切断阀关闭（24v电源由DCS发出）
6. 当温度高于上限设定值时发出声光报警，当炉温高于上上限设定值时发出联锁信号，切断阀关闭（切断LPG气）（24v电源由DCS发出）
五，气动切断阀（选国产，进口全部能够，要求泄露小，选气缸式切断阀）参数说明见附表4
1 气动切断阀为气开气缸式切断阀，气源压力要：大于0.3Mpa。
2. 切断阀配用防爆两位三通电磁阀，直流24V电源。参数见附表
3 .当炉温高于上上限，LPG气压力低于下下限时，切断阀关闭（切断LPG气），并发出声光报警，联锁信号（直流24V）来自（DCS）
六，气体泄漏检测报警联锁
1. 气体泄漏检测仪，参数说明见附表5
2. 气体检测仪设定上限，上上限报警联锁
3. 当泄漏量大于上限值时，报警器发出声光报警
4. 当泄漏量大于上上限值时，报警器发出声光报警，并送出联锁控制信号关闭切断阀（24V电源）（切断LPG气）
5. 气体检测报警控制箱安装在操作控制室，气体检测仪4-20ma送控制箱，再由控制箱4-20ma信号送DCS,DCS不参与联锁控制
6. 说明：气体检测仪也可选总线式参数见附表5
七.
1. 火焰检测器
2.当烧嘴断火时，火焰检测器发出信号（开关信号）去关闭切断阀
3.火焰检测器断火检测信号（开关信号）也可送到DCS，由DCS判定后发出开关信号去控制切断阀（24V电源）。切断阀关闭（切断LPG气）

附表1

AO3051电容式变送器（也可选EJA,罗斯蒙特 ）

★ 概述
AO3051小膜盒电容式变送器是我企业引进国外优异技术和设备生产精巧型变送器。其关键原材料和零部件均采取进口，设计原理优异、品种规格齐全、安装使用简便。该机型外观上融合了现在中国被广泛使用3051和EJA特点，使其含有没有可比拟向前、向后兼容性，可避免您因产品过时或超前所引发浪费，保护您投资。为适应中国自动化水平，该系列产品有一般模拟输出型和带HART现场总线协议智能型两种产品。
※ 适用范围
AO3051型变送器是适适用于正确地测量微差压到大差压、低压力到高压力、液位、真空度、和比重；配合节流装置还能够测量流量。

※ 工作原理
被测介质两种压力通入高、低两压力室，作用在δ元件(即敏感元件)两隔离膜片上，经过隔离膜片和δ元件内填充液传送到预张紧测量膜片两侧。测量膜片和两侧绝缘体上电极各组成一个电容器，在无压力通入或两侧压力均等时测量膜片处于中间位置，两侧两电容器电容量相等。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，经过检测此电容极板上差动电容，再由电子线路把差动电容转换放大成4-20mADC二线制电流信号。压力变送器和绝对压力变送器工作原理和差压变送器相同,所不一样是低压室压力是大气压或真空。

其它型δ室
绝压型δ室
★ 特点
※　精度高;
※　稳定性好;
※　固体元件,接插式印刷线路板;
※　小型、重量轻、坚固抗振；
※　量程、零点外部连续可调；
※　阻尼可调；
※　单向过载保护特征好；
※　无机械可动部件，维修工作量少；
※　全系列统一结构，零部件交换性强；
※　防爆结构，全天候使用；
※　接触介质膜片材料可选择；膜片可选 316L、TAN、HAS-C、MONEL等耐腐蚀材料
※　智能HART现场总线协议。
★ 技术参数
※ 技术指标

● 使用对象
液体、气体或蒸汽
● 测量范围
表压
0～0.1KPa至0～4 KPa
差压
0～0.1KPa至0～7000 KPa
绝压
0～6KPa至0～7000 KPa
● 输    出
4～20mA DC，智能HART现场总线协议信号输出。
● 电    源
24V DC，可在12V DC工作(带LCD显示最低15VDC)，最高45V DC。
● 负载特征

● 正、负迁移
不管输出怎样，正负迁移后，其量程上、下限不得超出量程极限。
压力变送器:0-100%基准量程
差压变送器:-100%-100%基准量程
● 温度范围
常规变送器工作温度-40℃～+ 85℃ ;带现场指示表-15℃～+ 70℃
储藏温度：-40℃～+ 100℃
灌充硅油测量元件工作温度（LT型介质温度）：-40℃～+ 149℃
远传式变送器灌充高温硅油时：-15℃～+ 315℃，一般硅油：-40℃～+ 149℃
● 湿度范围
相对湿度为1～100%
● 传感器容积改变量
小于 0.16cm3
● 指示表
（现场）指针式；数显式
● 防爆类型
隔爆型d II CT6;  本安型ia II CT6
● 量程和零点
外部连续可调
● 超压极限
量程为6MPa以下施加：0（绝对压力）～14MPa；
量程为20MPa施加：   0（绝对压力）～32MPa；
量程为42MPa施加：   0（绝对压力）～52MPa；
变送器无损坏，法兰可承60MPa
● 阻    尼
在0～32秒之间连续可调。
● 开启时间
2秒，不需预热。
※ 性能指标

● 综合精度
调校量程±0.1%，±0.2%，
(标配精度为±0.1%，若选择其它精度请在订货选型时注明。)
● 稳定性
六个月内不超出变送器精度

● 温度影响
● 温度影响:在最大量程时(- 10℃ -60℃)每 30℃改变量:
(智能型*)
量程代号
或名称
正确度等级
0.1级
0.2 级
2
/
/
3
/
≤±0.30%
4、5、6、7、8
≤±0.08%
≤±0.15%
远传、液位
/
/

● 静压影响
量程代号
或名称
正确度等级
0.1级
0.20级
2
/
/
3
/
0.5%
4、5、6、7、8
0.10%
0.30%
4、5、6、7(高静压)
/
2%
● 振动影响
在任意轴向上，频率为200Hz，引发误差为最大量程±0.05%/g，量程代号2（微差压）为±0.25%/g
● 电源影响
小于输出量程0.005%/V。
● 负载影响
电源稳定时，无负载影响。
● 安装位置影响
最大可产生0.24KPa零点误差，但可校正，对量程无影响。
※ 性能指标

● 结构材料
隔离膜片：316不锈钢、哈氏合金C、蒙乃尔合金、钽。
O型圈（介质接触处）：氟橡胶
法兰和螺栓：316不锈钢。
灌充液：硅油或惰性油。
电气壳体：低铜铝合金。
螺栓：碳钢镀铬
● 引压连接件
在压力容室上连接螺孔为1/4NPT，引压接头上连接螺孔为1/2NPT，其中心距见多种型号外形尺寸图
信号电缆连接螺孔为M20×1.5
● 外壳防护等级
IP65
● 重     量
3.9kg（不包含选件,带法兰变送器除外）

★ 结构尺寸
※ AO3051系列安装方法图

※

AO3051系列外形尺寸图

量程代码
M(mm)
对应型号
0
59.1
AO3051GP

2
54.0

AO3051SP

AO3051DR

3
54.0
AO3051GP

AO3051SP
AO3051DP

4
54.0
AO3051GP
AO3051AP
AO3051SP
AO3051DP

AO3051HP
5
54.0
AO3051GP
AO3051AP
AO3051SP
AO3051DP

AO3051HP
6
55.6
AO3051GP
AO3051AP

AO3051DP

AO3051HP
7
55.6
AO3051GP
AO3051AP

AO3051DP

AO3051HP
8
57.2
AO3051GP
AO3051AP

AO3051DP

9
59.1
AO3051GP

附表2

AOLZ系列金属管浮子流量计

★ 概述
AOLZ系列金属管浮子流量计用于封闭管道中液体、气体或蒸汽流量测量，在过程控制中广泛应用，尤其适合中小流量控制和测量。
它是由锥管、浮子、指示器、转换器组成。流体流进锥管浮子上升，其升力M和重力G平衡时，浮子位移经过磁钢传输给指示器就地指示流量或再由转换器转换成对应电信号（二线制4～20mA,三线制0～10 mA,四线制4～20 mA、0～20mA）可和DDZ-Ⅱ、 DDZ-Ⅲ型电动单元组合仪表，I系列、EK系列等仪表匹配，也可和计算机联网实现流量远距离显示，统计、调整，积算和控制
说明：依据工艺条件气体测量也可选金属管浮子流量计

角接取压标准孔板配差压变送器

（一体化）

概述及工作原理
充满管道流体，当它们流经管道内节流装置时，流速将在节流装置节流件处形成局部收缩，从而使流速增加，静压力降低，于是在节流件前后便产生了压力降，即压差，介质流动流量越大，在节流件前后产生压差就越大，所以能够经过测量压差来衡量流体流量大小。这种测量方法是以能量守衡定律和流动连续性定律为基准。不过，压差大小不仅决定于流量，而且还和其它很多原因相关，比如，当节流装置型式或管道内流动介质物理性质如密度、粘度等不一样时，在一样大小流量下产生压差也是不一样。
节流装置是测量流量差压发生装置，配合多种差压计或差压变送器可测量管道中多种流体流量：节流装置包含环室孔板、喷嘴、经典文丘里管等。
节流装置是和差压变送器配套使用，可测量液体、蒸汽、气体流量，它广泛应用于石油、化工、冶金、电力、轻工等部门。

关键技术规范
▲关键技术特征
1、角接取压标准孔板，适适用于管径50mm至1000mm以上。雷诺数Red范围为5×103—107。直径比为β（为0.22至0.80）。
角接取压标准孔板最小雷诺数Red min推荐值。

β
Red min
β
Red min
β
Red min
0.22
5.00×103
0.525
2.13×104
0.625
6.27×104
0.250
8.00×103
0.450
2.49×104
0.650
7.16×104
0.275
9.00×103
0.475
2.87×104
0.675
8.21×104
0.300
1.30×104
0.500
3.29×104
0.700
9.48×104
0.325
1.70×104
0.525
3.75×104
0.725
1.11×105
0.350
1.90×104
0.550
4.27×104
0.750
1.32×105
0.375
2.00×104
0.575
4.85×104
0.775
1.59×105
0.400
2.00×104
0.600
5.51×104
0.800
1.98×105
如角接取压标准孔板在上表所列最小雷诺数以上使用时，因为流量改变所引发流量系数改变和实际值相比不超出0.5%。
2、角接取压标准喷嘴：适适用于管径为50mm至500mm之间，雷诺数Red范围为2×104—2×106之间，直径比β（为0.32至0.80范围内）。、
角接取压标准喷嘴最小雷诺数Red min推荐值

β
Red min
β
Red min
β
Red min
0.320
4.05×104
0.500
4.94×104
0.675
4.66×104
0.350
3.93×104
0.525
5.22×104
0.700
3.42×104
0.375
3.95×104
0.550
5.49×104
0.725
2.00×104
0.400
4.04×104
0.575
5.69×104
0.750
2.00×105
0.425
4.19×104
0.600
5.78×104
0.775
2.97×105
0.450
4.40×104
0.625
5.69×104
0.800
5.19×105
0.475
4.66×104
0.650
5.35×104

如角接取压标准喷嘴在上表所列最小雷诺数以上使用时，因为流量改变所引发流量系数改变和实际值相比不超出0.5%。

说明：提议选一体化孔板流量计

附表4
ZSQP气动活塞切断阀

产品类别：气动调整阀    产品编号：ZSQP
简单介绍
ZSQP气动活塞切断阀，气动活塞切断阀由气动活塞实施机构和控制阀门组成，气动活塞切断阀阀体结构有单座、套筒和三通三种型式。气动活塞式断阀广泛用于石油、化工、冶金、电力、轻工、纺织等行业自动化控制系统中。
ZSQP气动活塞式切断阀
   具体介绍
◆ 产品介绍
ZSQP气动活塞切断阀，气动活塞切断阀由气动活塞实施机构和控制阀门组成，气动活塞切断阀阀体结构有单座、套筒和三通三种型式。气动活塞式断阀广泛用于石油、化工、冶金、电力、轻工、纺织等行业自动化控制系统中。
◆

技术参数

◆ 阀体结构

◆ 实施机构

◆ Kv值和行程

◆ 阀作用型式
气 — 关式或气 — 开式

说明：也可选进口切断阀和配装进口两位三通电磁阀（要求防爆）

附表5

燃油改燃气（LPG）项目

可燃气体检测报警系统总线（1）

技

术

方

案

甲方生产厂区可燃气体检测、报警工程项目拟采取乙方生产气体检测报警系统及其提供配套产品，特制订本技术方案。本技术方案为订货协议基础文件,经双方签字确定后可作为协议技术附件。

一、有毒气报警系统概述
依据甲方技术要求，有毒气体检测选择我企业生产SDFT系列可燃气体探测器，探测器采取催化传感器，寿命平均为2年。可燃气体探测器全部传感器均为抗中毒型，且全部探测器全部带有防尘罩，预防安装在室外时被沾灰、雨淋，愈加好地延长传感器使用寿命。
二次显示报警仪表选择我企业生产SDFT型气体检测报警器，该主机带有继电器输出，RS485信号输入，报警值可编程设定及实现联锁控制等功效。
1、安装：探测器安装在生产现场，报警控制器安装在控制值班室。另外，现场安装户外式声光报警器。
2、原理：可燃传感器检测到 泄漏时，电极发生氧化还原反应，此时传感器输出电流，电流大小和气体浓度成正比。信号经放大处理后转换成4~20mA信号，连接到气体检测报警器主机，信号大于设定报警值时（对应气体浓度超标），报警器主机发出声光报警，同时经过继电器输出控制信号，控制户外式声光报警器，立即通知现场工作人员采取防护方法。
3、系统组成：由可燃气体探测器，加上气体报警控制器（主机），和室外声光报警器组成一套完整气体检测系统。

系统示意图以下：

报警控制器
（主机）
可燃气体探测器
RS-485 开关信号
。。。

现场声光报警

二、产品性能指标
1、HF气体探测器：
产品名称
点型可燃气体探测器

产品型号
SDFT-01
产品类别
气体含量探测器

产品说明

      SDFT气体检测变送器能够应用于有毒有害存在化工厂区，仪表采取国外最新英国进口电化学传感器技术，产品含有信号稳定，精度高等优点，仪表外壳采取铸铝一次成型防爆隔爆设计，接线方法适适用于多种危险场所。
      SDFT仪表广泛使用于制药，化工化肥，冶铁炼钢，焦化、发电，化工车间等需要防毒防爆场所。

产品特点：
● 电    源：24V直流电源供电
● 检测方法：扩散式、催化燃烧
● 工作方法：长久连续工作
● 测量范围：0-100%LEL
● 精度：＜±3%（F.S）
● 最小读数：1ppm
● 响应时间：＜30秒
● 输出信号： RS485输出
● 连线方法：G1/2阳螺纹防爆软管
● 连接电缆规格： RVVP 4×1.5mm2
● 信号传输距离：≤1000米
● 结构材料：压铸铝
● 防爆标志：ExdIICT6
● 防护等级：IP65
● 工作温度：-20～70℃
● 工作湿度：≤90%RH
● 尺  寸：183×143×107mm
● 重  量：≤1.5kg

2、报警控制器：
产品名称
气体报警控制器

产品型号
SDFT-01
产品类别
气体报警控制系统

产品说明

产品特点：
◆ 良好反复性和抗湿温度干扰性
◆ 长寿命、高灵敏度、低漂移，工作稳定可靠
◆ 体积小、安装简便
◆ 采取四线制总线结构，由监控仪表远离现场察看探测结果
◆ 本身拥有两级报警开关量输出
◆ 总线式部署，布线简便

产品特点：
●  主机容量：能够挂接64个数字通讯方法总线探测器
●  液   晶：分辨率320*240，5.1寸
●  处理器：ARM7
● 检测气体：可燃
● 显示方法：可选择每页显示4个或每页显示14个。
● 巡检间隔：0.1s
● 换页间隔：4s-14s（可调）
● 单路显示：可只监控单个变送器气体浓度。
● 在线设置：可在线设置总线变送器参数，校正和调零。
● 开关输出：2组继电器触点
● 实名输入：可输入设备安装地址，汉字、数字和字母。
● 数据存放：可保留3200多条气体报警及开机统计，采取循环覆盖式存放。
● 通讯接口：1路RS485和总线变送器通讯。
● 通讯速率：9600bps（默认）
● 传输距离：探测器和控制器间最大距离≤1000米
● 安装方法：安全现场壁挂式安装
● 主机电源：~220V±15%、50Hz
● 功 率：≤10W
● 探测器供电：DC24V
● 工作温度：-10℃～70℃
● 环境湿度：≤90%RH
● 外形尺寸： 450mm×270mm×100mm

3、室外声光报警器
产品特点：
①、25W报警音响——声音宏亮,可依据用户要求定制；
②、防风雨电路工艺设计——防水、防尘、质量可靠；
③、警灯、警号一体化——安装简便，功效强大；
④、交流220V触发即报警——操作简单，使用寿命长；
技术参数：
型号  功率  额定电压 尺寸  声强 备注
SG-06A  25W  DC24/AC220V  160W*170L*390H  130dB 声音种类可选

三、系统配置：
1、1台64路总线式报警控制器，一对一显示。
2、总线式可燃气体探测器： 40台
3、室外声光报警器：6台（AHF装置4台、罐区2台）
四、安装说明：
探头安装位置对于检测效果至关关键。确定位置时需要综合考虑以下原因：气体泄漏点密度、被测气体比重、 周围建筑影响、生产设备新旧程度、风向影响、常年气象情况等，在室内还要考虑门窗位置。
1、以下提议供用户参考:
1.1 探头和被测气体可能泄漏点要保持合适距离（1~2m），以免长久处于报警状态使人麻痹。
1.2 探头应安装在泄漏点下风向,要按防爆要求接好地线。
1.3 在室内安装时，假如泄漏源在室外，探头应安装在进风口处。
1.4 要依据被测气体和空气比重来确定安装高度。如：天然气、HF就要安装高部分，CL2、H2S就要安装低部分。
1.5 要依据被测气体可能泄漏点情况，人员出现频率和停留时间，选择探头数量，通常间隔15m安装1台，以达成最好经济效果。
1.6 要预防探头受高温热源辐射，过高温度会影响传感器使用效果和寿命。
1.7假如生产设备陈旧，可考虑增加被测点。

2、安装方法：
A、墙壁式安装：在墙面上固定好3个F6~F8膨胀螺栓，其相互间距约为117mm，再用3个螺母加弹簧垫、平垫固定好。
B、管式安装：抱箍螺纹端中心距约117mm，螺纹M6~M8，固定管外径F60~F70，加弹簧垫、平垫固定牢靠。

五、质量确保和服务：
1、 甲方按乙方提供《产品使用说明书》和图纸进行设备安装，并做好齐全、完整、有效施工统计等，确保设备正确安装。
2、 本项目乙方提供现场指导安装、系统调试，确保按期运行。
3、 产品质保期十二个月（以投入运行日期始计），其间用户遵守使用要求，而产品质量低于技术指标时，享受无偿维修或更换。
4、 设备使用过程中应有专员负责操作和维护。因违反操作要求和要求而造成损坏，我企业将进行收费维修。
5、 本企业长久提供售后技术服务支持。

可燃气体检测报警系统（2）模拟信号

技

术

方

案

甲方生产厂区有毒气体氟化氢检测、报警工程项目拟采取乙方生产气体检测报警系统及其提供配套产品，特制订本技术方案。本技术方案为订货协议基础文件,经双方签字确定后可作为协议技术附件。

一、有毒气报警系统概述
依据甲方技术要求，有毒气体检测选择我企业生产SDFT系列可燃气体探测器，探测器采取催化燃烧传感器，寿命平均为2年。有毒气体探测器全部传感器均为抗中毒型，且全部探测器全部带有防尘罩，预防安装在室外时被沾灰、雨淋，愈加好地延长传感器使用寿命。
二次显示报警仪表选择我企业生产SDFT型气体检测报警器，该主机带有继电器输出，4~20mA信号输入，报警值可编程设定及实现联锁控制等功效。
1、安装：探测器安装在生产现场，报警控制器安装在控制值班室。另外，现场安装户外式声光报警器。
2、原理：催化燃烧传感器检测到可燃泄漏时，电极发生反应，此时传感器输出电流，电流大小和气体浓度成正比。信号经放大处理后转换成4~20mA信号，连接到气体检测报警器主机，信号大于设定报警值时（对应气体浓度超标），报警器主机发出声光报警，同时经过继电器输出控制信号，控制户外式声光报警器，立即通知现场工作人员采取防护方法。
3、系统组成：由可燃气体探测器，加上气体报警控制器（主机），和室外声光报警器组成一套完整气体检测系统。
系统示意图以下：
报警控制器
（主机）

HF气体探测器
4-20mA 开关信号
。。。

现场声光报警

二、产品性能指标
1、HF气体探测器：
产品名称
点型可燃气体探测器

产品型号
SDFT-01
产品类别
气体含量探测器

产品说明

      SDFT气体检测变送器能够应用于有毒有害存在化工厂区，仪表采取国外最新英国进口电化学传感器技术，产品含有信号稳定，精度高等优点，仪表外壳采取铸铝一次成型防爆隔爆设计，接线方法适适用于多种危险场所。
      SDFT仪表广泛使用于制药，化工化肥，冶铁炼钢，焦化、发电，化工车间等需要防毒防爆场所。

产品特点：
● 电    源：24V直流电源供电
● 检测方法：扩散式可燃
● 工作方法：长久连续工作
● 测量范围：0-100%LEL
● 精度：＜±3%（F.S）
● 最小读数：1ppm
● 响应时间：＜30秒
● 输出信号： 4~20mA
● 连线方法：G1/2阳螺纹防爆软管
● 连接电缆规格： RVVP 3×1.5mm2
● 信号传输距离：≤1000米
● 结构材料：压铸铝
● 安装方法：管支架或壁挂
● 防爆标志：ExdIICT6
● 防护等级：IP65
● 工作温度：-20～60℃
● 工作湿度：≤90%RH
● 尺  寸：170×130×65mm
● 重  量：≤1.2kg

2、报警控制器：
产品名称
气体报警控制器

产品型号
SDFT-01
产品类别
智能气体报警控制系统

产品说明

产品特点：
◆ 良好反复性和抗湿温度干扰性。
◆ 长寿命、高灵敏度、低漂移，工作稳定可靠
◆ 体积小、安装简便。
◆ 采取三线制分线结构，由监控仪表远离现场察看探测结果。
◆ 本身拥有两级报警开关量输出。
◆ 共用声光报警 。

产品特点：
●  主机容量：能够挂接48台（16路×3台）分线式探测器
●  显 示：LED数码管
● 检测气体：可燃
● 显示方法：各自16回路巡检。
● 巡检间隔：1~10S可选
● 单路显示：可只监控单个变送器气体浓度。
● 仪表设置：可设置仪表参数（量程、报警值等）。
● 开关输出：2组继电器触点
● 信号输入：4~20mA标准信号(来自气体探测器)
● 测量精度：0.5%FS±1字
● 报 警：统一两级浓度声光报警。
● 报警音量：≥85dB
● 传输距离：探测器和控制器间最大距离≤1000米
● 安装方法：安全现场壁挂式安装
● 主机电源：~220V±15%、50Hz
● 功 率：≤10W
● 探测器供电：DC24V
● 工作温度：-10℃～70℃
● 环境湿度：≤90%RH
● 外形尺寸： 800mm×600mm×300mm

3、室外声光报警器
产品特点：
①、25W报警音响——声音宏亮,可依据用户要求定制；
②、防风雨电路工艺设计——防水、防尘、质量可靠；
③、警灯、警号一体化——安装简便，功效强大；
④、交流220V触发即报警——操作简单，使用寿命长；
技术参数：
型号  功率  额定电压 尺寸  声强 备注
SG-06A  25W  DC24/AC220V  160W*170L*390H  130dB 声音种类可选

三、系统配置：
1、1台48回路循环显示报警控制器。
2、分线式气体探测器： 40台。
3、室外声光报警器：6台（AHF装置4台、罐区2台）
四、安装说明：
探头安装位置对于检测效果至关关键。确定位置时需要综合考虑以下原因：气体泄漏点密度、被测气体比重、 周围建筑影响、生产设备新旧程度、风向影响、常年气象情况等，在室内还要考虑门窗位置。
1、以下提议供用户参考:
1.1 探头和被测气体可能泄漏点要保持合适距离（1~2m），以免长久处于报警状态使人麻痹。
1.2 探头应安装在泄漏点下风向,要按防爆要求接好地线。
1.3 在室内安装时，假如泄漏源在室外，探头应安装在进风口处。
1.4 要依据被测气体和空气比重来确定安装高度。如：天然气、HF就要安装高部分，CL2、H2S就要安装低部分。
1.5 要依据被测气体可能泄漏点情况，人员出现频率和停留时间，选择探头数量，通常间隔7.5m安装1台，以达成最好经济效果。
1.6 要预防探头受高温热源辐射，过高温度会影响传感器使用效果和寿命。
1.7假如生产设备陈旧，可考虑增加被测点。

2、安装方法:
A、墙壁式安装：在墙面上固定好四个F6~F8膨胀螺栓，其上下左右间距为78mm，再用四个螺母加弹簧垫、平垫固定好。
B、管式安装：抱箍螺纹端中心距约78mm，螺纹M6~M8，固定管外径F50~F70，加弹簧垫、平垫固定牢靠。
五、质量确保和服务：
6、 甲方按乙方提供《产品使用说明书》和图纸进行设备安装，并做好齐全、完整、有效施工统计等，确保设备正确安装。
7、 本项目乙方提供现场指导安装、系统调试，确保按期运行。
8、 产品质保期十二个月（以投入运行日期始计），其间用户遵守使用要求，而产品质量低于技术指标时，享受无偿维修或更换。
9、 设备使用过程中应有专员负责操作和维护。因违反操作要求和要求而造成损坏，我企业将进行收费维修。
10、 本企业长久提供售后技术服务支持。

智能阀门定位器
智能阀门定位器 -- 智能阀门定位器AVP100

   AVP100是基于微处理器技术上智能型电/气阀门定位器，它接收控制器传送直流倍信号控制阀门开度。除此功效外，AVP100还含有自动组态、自我诊疗功效，极大提升工厂生产效率。
☼自动整定。
☼流量设定、强制全关设定，全规格可软件设定，满足不一样要求。
☼可选阀位反馈，满足特殊需要。 ---可适用和单、双作用实施器。

技术参数
项目
单作用　双作用
输入信号
4-20mA
阻抗
MAX 300Ω
输入压力
1.4~7Kgf/cm3
行程范围
反馈杆旋转±4°~±20°
气源接口
NPT1/4
压力表接口
NPT1/8
电源接口
NPT1/2
防爆特级
Ex dllBT5，Ex iallcT6
防护特级
IP66
环境温度
-20℃~70℃
环境湿度
10~90RH
直线型
可变
滞后度
1%F.S.
灵敏度
可变
反复性
±0.5%F.S.
空气消耗量
5LPM(sup=1.4Kgf/cm3)
流量
80LPM(sup=1.4Kgf/cm3)
材质
压铸铝
重量
1.7Kg

电气阀门定位器

电气阀门定位器 -- 电气阀门定位器ZPD-

ZPD-系列电-气阀门定位器和调整阀配套使用把调整器输出信号转换成驱动调整阀气信号，克服填料函和夜工杆摩擦力，克服介质压差对调整阀芯不平衡力，提升阀门动作速度，可实现分程控制(段幅信号)可改变阀作用方法可控制非标准操作压力多种类型气动实施机构。 ---在5~200HZ范围内无共振现象。 ---防爆结构，可现场调整定位器。 ---空气消耗量少，经济性好。

技术参数
项目
单作用　双作用
输入信号
4-20mA(0-10mA)
阻抗
300±10Ω
输入压力
1.4~5Kgf/cm3
行程范围
20~100mm(0~90°)
气源接口
M10×1
压力表接口
NPT1/8
电源接口
G1/2
防爆特级
Ex dllBT5，Ex iallcT6
防护特级
IP66
环境温度
-20℃~70℃
环境湿度
10~90RH
直线型
±1%F.S.±2%F.S.
滞后度
1%F.S.
灵敏度
±0.2%F.S.±0.5%F.S.
反复性
±0.5%F.S.
空气消耗量
5LPM(sup=1.4Kgf/cm3)
流量
60LPM(sup=1.4Kgf/cm3)
材质
压铸铝
重量
2.8Kg
