常用电器元件认识和选用习题与答案.doc

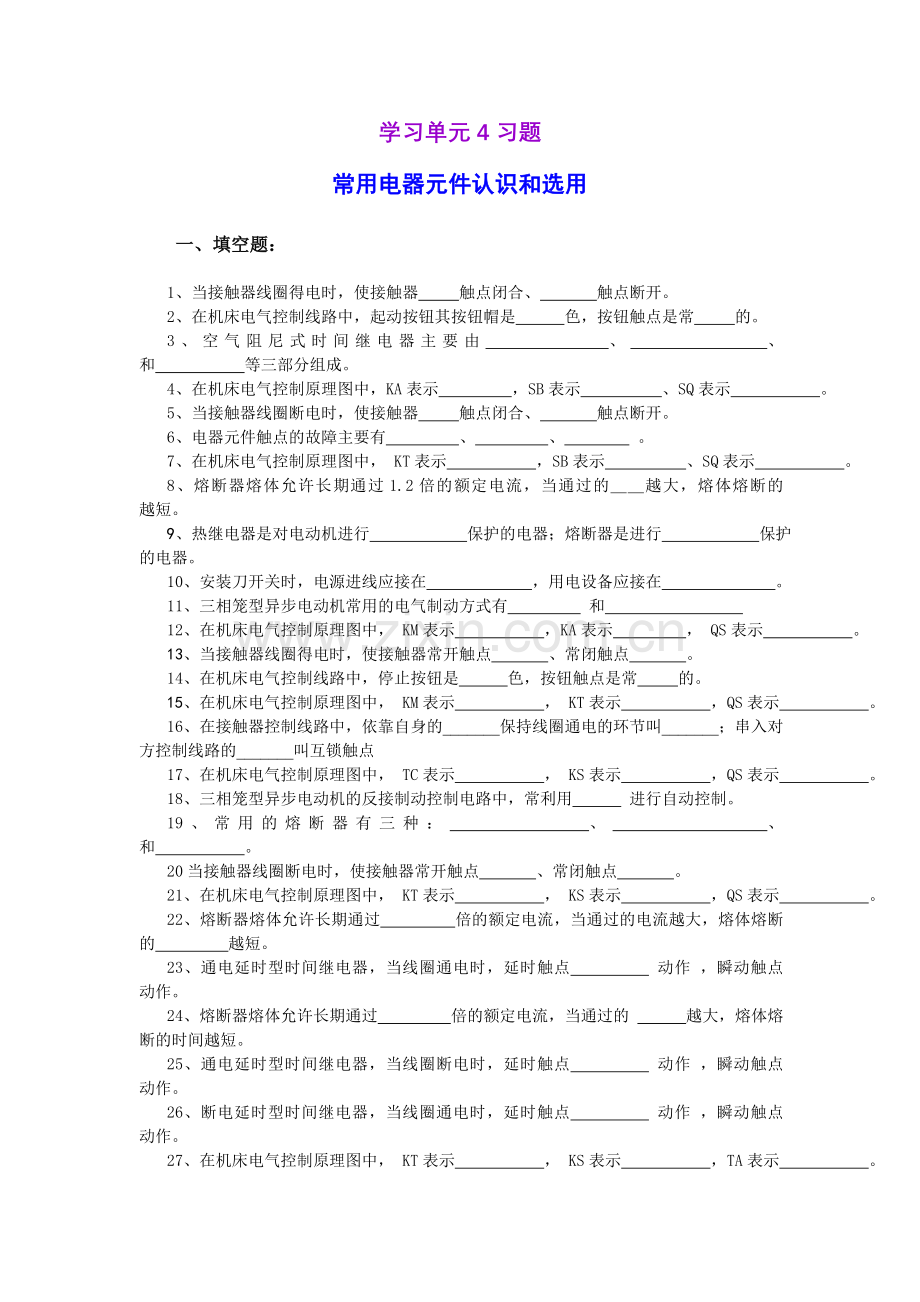

学习单元4习题常用电器元件认识和选用一、填空题：1、当接触器线圈得电时，使接触器 触点闭合、 触点断开。2、在机床电气控制线路中，起动按钮其按钮帽是 色，按钮触点是常 的。3、空气阻尼式时间继电器主要由 、 、 和 等三部分组成。4、在机床电气控制原理图中，KA表示 ，SB表示 、SQ表示 。5、当接触器线圈断电时，使接触器 触点闭合、 触点断开。6、电器元件触点的故障主要有 、 、 。7、在机床电气控制原理图中， KT表示 ，SB表示 、SQ表示 。8、熔断器熔体允许长期通过1.2倍的额定电流，当通过的越大，熔体熔断的 越短。9、热继电器是对电动机进行 保护的电器；熔断器是进行 保护的电器。10、安装刀开关时，电源进线应接在 ，用电设备应接在 。11、三相笼型异步电动机常用的电气制动方式有 和 12、在机床电气控制原理图中， KM表示 ，KA表示 ， QS表示 。13、当接触器线圈得电时，使接触器常开触点 、常闭触点 。14、在机床电气控制线路中，停止按钮是 色，按钮触点是常 的。15、在机床电气控制原理图中， KM表示 ， KT表示 ，QS表示 。16、在接触器控制线路中，依靠自身的_保持线圈通电的环节叫_；串入对方控制线路的_叫互锁触点17、在机床电气控制原理图中， TC表示 ， KS表示 ，QS表示 。18、三相笼型异步电动机的反接制动控制电路中，常利用 进行自动控制。19、常用的熔断器有三种： 、 、 和 。20当接触器线圈断电时，使接触器常开触点 、常闭触点 。21、在机床电气控制原理图中， KT表示 ， KS表示 ，QS表示 。22、熔断器熔体允许长期通过 倍的额定电流，当通过的电流越大，熔体熔断的 越短。23、通电延时型时间继电器，当线圈通电时，延时触点 动作 ，瞬动触点 动作。24、熔断器熔体允许长期通过 倍的额定电流，当通过的 越大，熔体熔断的时间越短。25、通电延时型时间继电器，当线圈断电时，延时触点 动作 ，瞬动触点 动作。26、断电延时型时间继电器，当线圈通电时，延时触点 动作 ，瞬动触点 动作。27、在机床电气控制原理图中， KT表示 ， KS表示 ，TA表示 。28、接触器的触点分 触点和辅助触点两种。前者通常为 对，后者一般有常开、常闭各 对。 29、低压断路器一般由 、灭弧系统、 、 器及外壳或框架等组成30、接触器CJ10-20，其中CJ表示 ，20表示 。31、接触器CJ10-40，其中CJ表示 ，40表示 。32、断电延时型时间继电器，当线圈断电时，延时触点 动作 ，瞬动触点 动作。33、根据用途不同，接触器的触点分主触点a和 触点b两种。a通常用于通断 电路,而 b一般通常接在 电路中。 34、安装时，刀开关在合闸状态下手柄应该向 ，不能 装和平装，以防止闸刀松动落下时产生 。35、低压断路器一般由 、 、 、脱扣器及外壳或框架等组成二、请绘出下列元件的符号：延时断开常开触点 速度继电器的常开触点 行程开关的常闭触点 断电延时型时间继电器的线圈 延时闭合常开触点 复合按钮开关热继电器的常闭触点 中间继电器的常开触点 交流接触器的辅助常开触点 中间继电器的常闭触点延时断开常闭触点 速度继电器的常闭触点 行程开关的常开触点 延时闭合常闭触点 时间继电器的瞬动常闭触点 断电延时型时间继电器的线圈 按钮开关的常开触点 时间继电器的瞬动常闭触点热继电器的常闭触点 三级刀开关 通电延时型时间继电器的线圈 热继电器的热元件 断电延时型时间继电器的瞬动常闭触点通电延时型时间继电器的瞬动 常开触点复合行程开关交流接触器的常闭触点 低压断路器交流接触器的线圈 熔断器 三、简答题：1、简述速度继电器的工作原理和功用。2、请阐述电气控制系统中常用的保护环节有哪些？3、简述通电延时型时间继电器的工作原理。4、在电气控制中，为什么一般不宜用热继电器作短路保护?5、在电气控制中，为什么一般不宜用熔断器作过载保护?6、简述通电延时型空气阻尼式时间继电器的的工作原理?7、简述断电延时型空气阻尼式时间继电器的的工作原理?8、简述交流接触器的工作原理。学习单元4习题答案常用电器元件认识和选用一、填空题：1、当接触器线圈得电时，使接触器常开触点闭合、常闭触点断开。2、在机床电气控制线路中，起动按钮其按钮帽是绿色，按钮触点是常红的。3、空气阻尼式时间继电器主要由延时机构、触点系统和电磁机构等三部分组成。4、在机床电气控制原理图中，KA表示电磁继电器，SB表示按钮开关、SQ表示行程开关。5、当接触器线圈断电时，使接触器常闭触点闭合、常开触点断开。6、电器元件触点的故障主要有触点过热、磨损、熔焊。7、在机床电气控制原理图中， KT表示时间继电器，SB表示按钮开关、SQ表示行程开关。8、熔断器熔体允许长期通过1.2倍的额定电流，当通过的电流越大，熔体熔断的时间 越短。9、热继电器是对电动机进行过载保护的电器；熔断器是进行短路保护的电器。10、安装刀开关时，电源进线应接在上方，用电设备应接在下方。11、三相笼型异步电动机常用的电气制动方式有能耗制动和反接制动。12、在机床电气控制原理图中， KM表示交流接触器，KA表示电磁继电器， QS表示刀开关。13、当接触器线圈得电时，使接触器常开触点闭合、常闭触点断开。14、在机床电气控制线路中，停止按钮是红色，按钮触点是常闭的。15、在机床电气控制原理图中， KM表示接触器， KT表示时间继电器，QS表示刀开关。16、在接触器控制线路中，依靠自身的辅助常开触点保持线圈通电的环节叫自锁；串入对方控制线路的常闭触点叫互锁触点17、在机床电气控制原理图中， TC表示变压器， KS表示速度继电器，QS表示刀开关。18、三相笼型异步电动机的反接制动控制电路中，常利用速度继电器的常开触点进行自动控制。19、常用的熔断器有三种：磁插式、螺旋管式和密封管式。20当接触器线圈断电时，使接触器常开触点断开、常闭触点闭合。21、在机床电气控制原理图中， KT表示时间继电器， KS表示速度继电器，QS表示刀开关。22、熔断器熔体允许长期通过1.2 倍的额定电流，当通过的电流越大，熔体熔断的时间越短。23、通电延时型时间继电器，当线圈通电时，延时触点延时动作 ，瞬动触点瞬时动作。24、熔断器熔体允许长期通过1.2倍的额定电流，当通过的 电流 越大，熔体熔断的时间越短。25、通电延时型时间继电器，当线圈断电时，延时触点瞬时动作 ，瞬动触点瞬时动作。26、断电延时型时间继电器，当线圈通电时，延时触点瞬时 动作 ，瞬动触点瞬时 动作。27、在机床电气控制原理图中， KT表示时间继电器， KS表示速度继电器 ，TA表示电流互感器。28、接触器的触点分主触点和辅助触点两种。前者通常为三对，后者一般有常开、常闭各两对。 29、低压断路器一般由触点系统、灭弧系统、操作系统、脱扣器及外壳或框架等组成30、接触器CJ10-20，其中CJ表示交流接触器，20表示主触点额定电流20A。31、接触器CJ10-40，其中CJ表示交流接触器，40表示主触点额定电流40A。32、断电延时型时间继电器，当线圈断电时，延时触点延时动作 ，瞬动触点瞬时 动作。33、根据用途不同，接触器的触点分主触点a和辅助触点b两种。a通常用于通断主电路,而 b一般通常接在辅助电路中。 34、安装时，刀开关在合闸状态下手柄应该向上，不能倒装和平装，以防止闸刀松动落下时产生误合闸。35、低压断路器一般由触点系统、操作系统、灭弧系统、脱扣器及外壳或框架等组成二、请绘出下列元件的符号：延时断开常开触点 速度继电器的常开触点 行程开关的常闭触点 断电延时型时间继电器的线圈 延时闭合常开触点 复合按钮开关热继电器的常闭触点 中间继电器的常开触点 交流接触器的辅助常开触点 中间继电器的常闭触点延时断开常闭触点 速度继电器的常闭触点 行程开关的常开触点 延时闭合常闭触点时间继电器的瞬动常闭触点 按钮开关的常开触点热继电器的常开触点 三级刀开关 通电延时型时间继电器的线圈 热继电器的热元件 断电延时型时间继电器的瞬动常闭触点 熔断器通电延时型时间继电器的瞬动常开触点 复合行程开关交流接触器的常闭触点 低压断路器交流接触器的线圈 三、简答题1、简述速度继电器的工作原理和功用。答：速度继电器主要由转子、定子和触点三部分组成。转子由一块永久磁铁制成，与电动机同轴相连，用以接收转动信号，定子空套在转子上。当电机旋转时，速度继电器的转子(磁铁)随之旋转，笼形绕组切割转子磁场产生感应电动势，形成环内电流，此电流与磁铁磁场相作用，产生电磁转矩，定子在此力矩的作用下带动摆锤，克服弹簧力而顺转子转动的方向摆动，并拨动触点，改变其通断状态(在摆锤左、右各设一组切换触点，分别在速度继电器正转和反转时发生作用)。当转速低于某一值时，定子产生的转矩减小，动触点复位。当调节弹簧弹力时，可使速度继电器在不同转速时切换触点，改变通断状态。2、请阐述电气控制系统中常用的保护环节有哪些？答：保护环节如下：（1）短路保护 由熔断器FU1、FU2分别实现主电路和控制电路的短路保护。为扩大保护范围，在电路中熔断器应安装在靠近电源端，通常安装在电源开关下面。（2）过载保护 由于熔断器一般不宜用作电动机的过载保护，为此采用热继电器FR实现电动机的过载保护。当电动机长期过载时，串接在电动机定子电路中的双金属片因过热变形，致使其串接在控制电路中的热继电器FR常闭触头打开，切断KM线圈电路，电动机停止运转，实现过载保护。（3）欠压和失压保护 当电源电压由于某种原因严重欠压或失压时，接触器电磁吸力急剧下降或消失，衔铁释放，常开触头与自锁触头断开，电动机停止运转。而当电源电压恢复正常时，电动机不会自行起动运转，避免事故发生。3、简述通电延时型时间继电器的工作原理。 答：通电延时型时间继电器电磁铁线圈通电后，将衔铁吸下，于是顶杆与衔铁间出现一个空隙。当与顶杆相连的活塞在弹簧作用下由上向下移动时，在橡皮膜上面形成空气稀薄的空间(气室)，空气由进气孔逐渐进入气室，活塞因受到空气的阻力，不能迅速下降。当降到一定位置时，杠杆使延时触点动作(常开触点闭合，常闭触点断开)。线圈断电时，弹簧使衔铁和活塞等复位，空气经橡皮膜与顶杆之间推开的气隙迅速排出，触点瞬时复位。4、在电气控制中，为什么一般不宜用热继电器作短路保护?答：热继电器是具有过载保护特性的过电流继电器。它用于：电动机或其他设备的过载保护和断相保护。长期过载、频繁启动、欠电压、断相运行均会引起过电流。一般不宜用热继电器作短路保护，由于它的热元件有热惯性，即使通过它的电流超过额定电流好几倍，它也不会瞬间动作，所以只能用它做过载保护。5、在电气控制中，为什么一般不宜用熔断器作过载保护?答：在电气控制中，一般不宜用熔断器作短路保护，因为熔断器可以长期容许通过1.2倍的其额定电流，只有当短路和严重过载是它才会熔断，当轻微过载时，不会熔断，起不到保护作用，所以只能用它做短路保护。6、简述通电延时型空气阻尼式时间继电器的的工作原理?答：通电延时型时间继电器电磁铁线圈通电后，将衔铁吸下，于是顶杆与衔铁间出现一个空隙。当与顶杆相连的活塞在弹簧作用下由上向下移动时，在橡皮膜上面形成空气稀薄的空间(气室)，空气由进气孔逐渐进入气室，活塞因受到空气的阻力，不能迅速下降。当降到一定位置时，杠杆使延时触点动作(常开触点闭合，常闭触点断开)。线圈断电时，弹簧使衔铁和活塞等复位，空气经橡皮膜与顶杆之间推开的气隙迅速排出，触点瞬时复位。7、简述断电延时型空气阻尼式时间继电器的的工作原理?答：线圈不得电时，塔形弹簧将橡皮膜和活塞杆推向右侧，杠杆将延时触点压下（注意，原来通电延时的常开触点现在变成了断电延时的常闭触点了，原来通电延时的常闭触点现在变成了断电延时的常开接点），当线圈通电时，动铁心带动L型传动杆运动，使瞬动触点瞬时动作，同时推动活塞杆向左运动，如前所述，当线圈通电活塞杆运动，不延时，延时触点瞬时动作。线圈失电时动铁心在反力弹簧的作用下返回，瞬动接点瞬时动作，延时触点点延时复位。8、简述交流接触器的工作原理。答：交流接触器由电磁机构、 触头系统、灭弧装置、其他部件所组成。当线圈接通额定电压时，产生电磁力，克服弹簧反力，吸引动铁心向下运动，动铁心带动绝缘连杆和动触头向下运动使常开触头闭合，常闭触头断开。当线圈失电或电压低于释放电压时，电磁力小于弹簧反力，常开触头断开，常闭触头闭合。
