蝶阀的原理与结构形式
蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。蝶阀是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

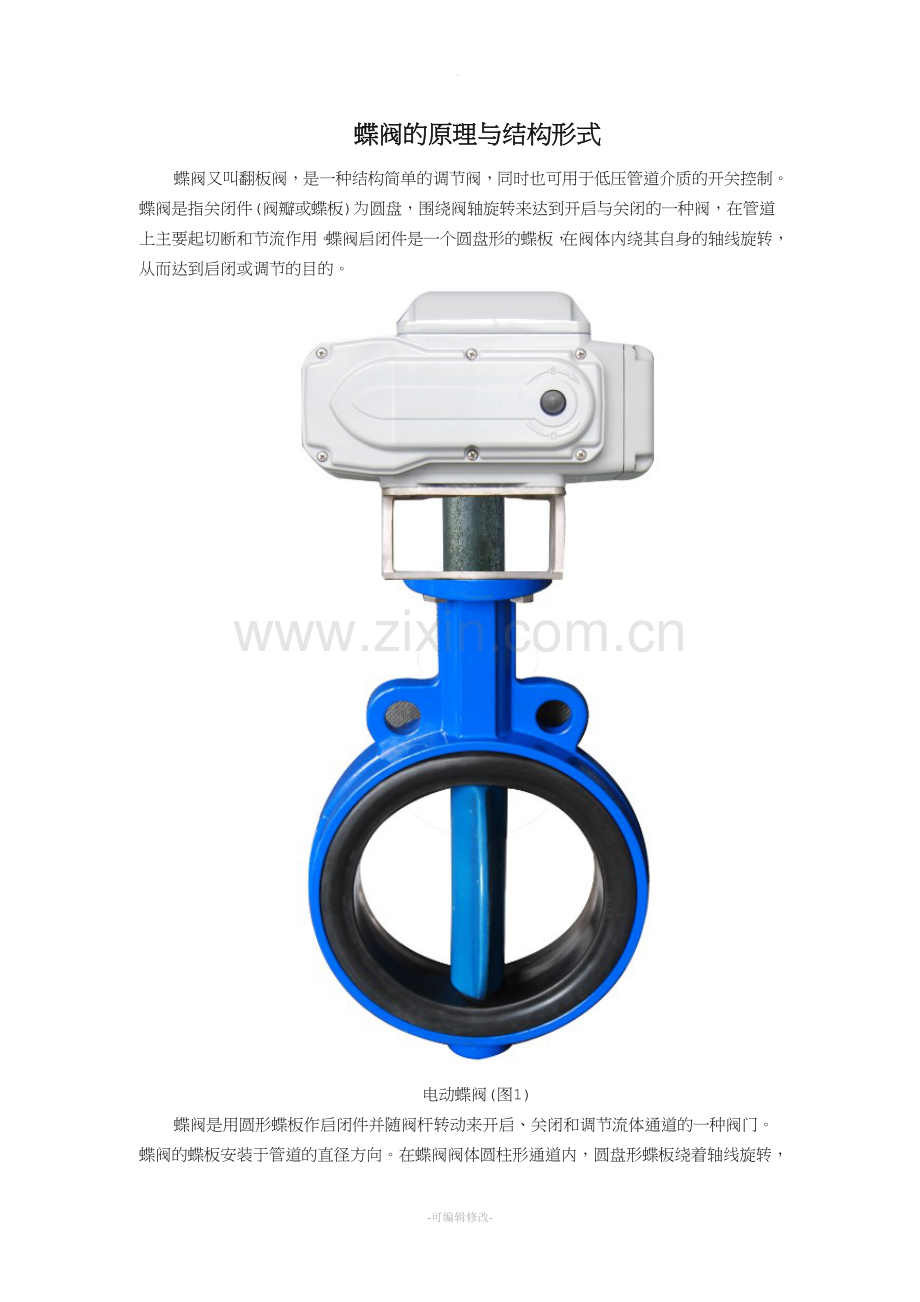

电动蝶阀(图1)
蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

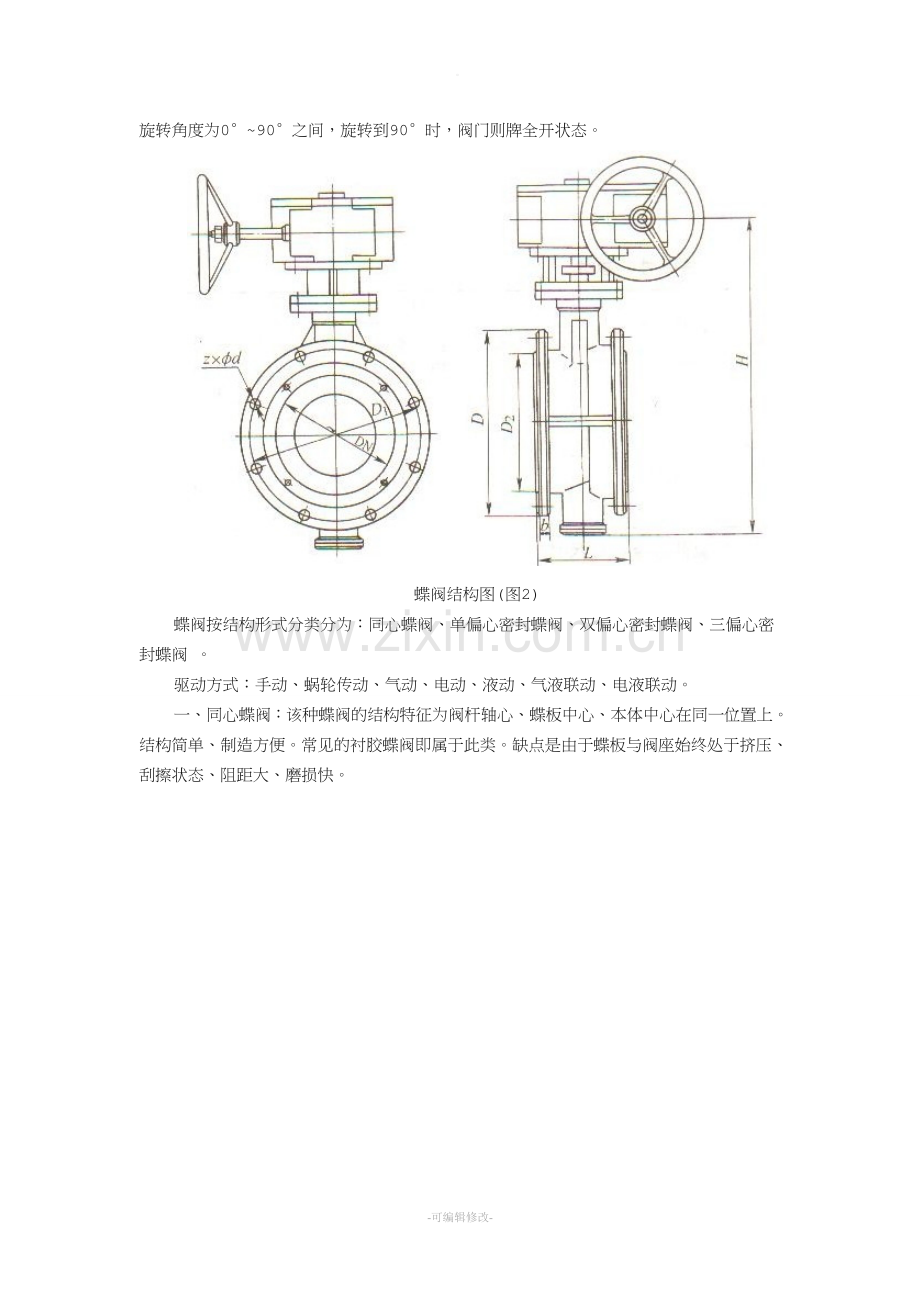

蝶阀结构图(图2)
蝶阀按结构形式分类分为：同心蝶阀、单偏心密封蝶阀、双偏心密封蝶阀、三偏心密封蝶阀 。
驱动方式：手动、蜗轮传动、气动、电动、液动、气液联动、电液联动。
一、同心蝶阀：该种蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。结构简单、制造方便。常见的衬胶蝶阀即属于此类。缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。

同心蝶阀(图3)
二、单偏心蝶阀：为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。

单偏心蝶阀(图4)
三、双偏心蝶阀：在单偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏心蝶阀。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。

双偏心蝶阀(图5)
四、三偏心蝶阀：要耐高温、必须使用硬密封、但泄漏量大;要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心(偏离金属密封面中心线)。

三偏心蝶阀(图6)
