千分尺和游标卡尺练习题.doc

。

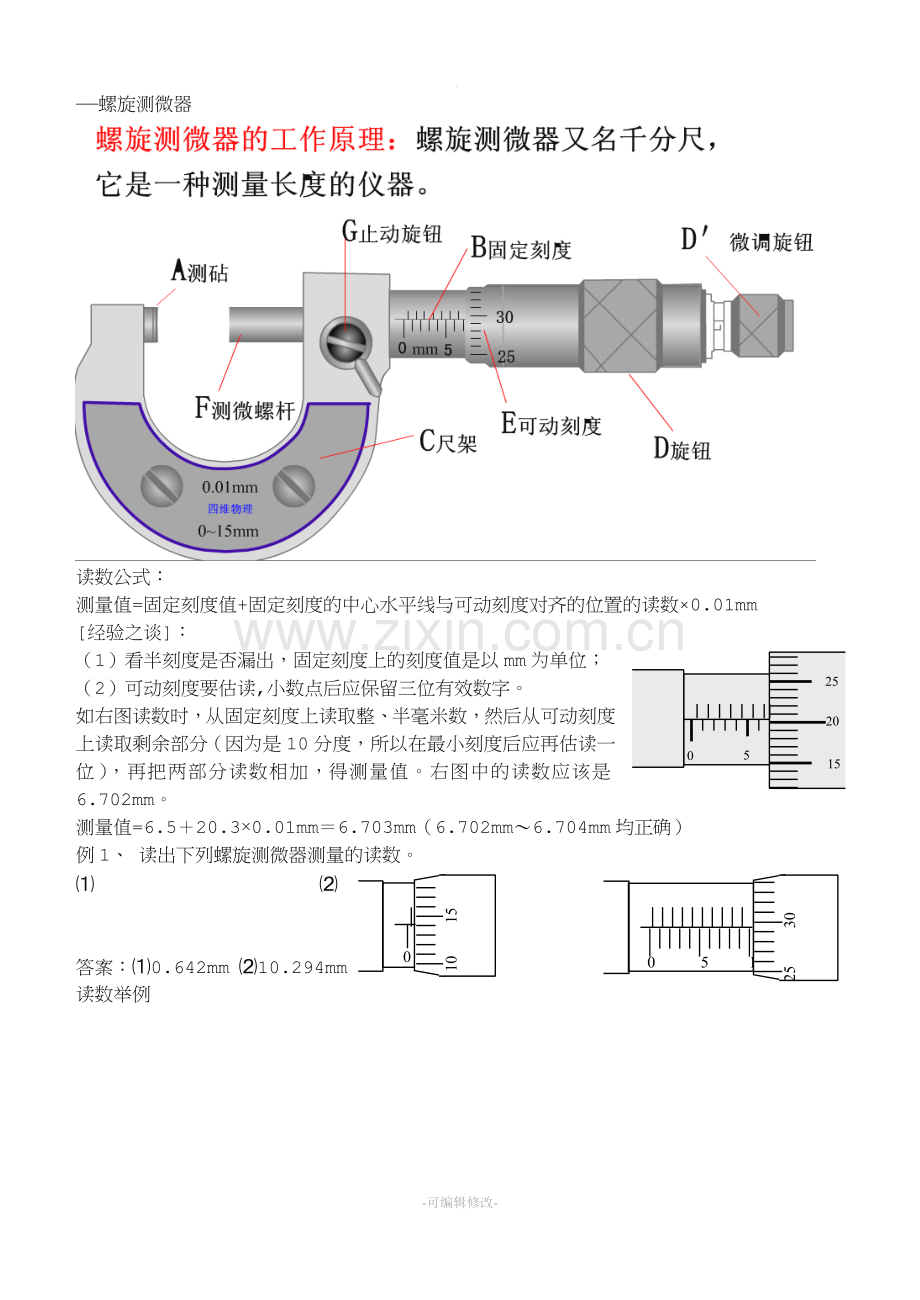

——螺旋测微器

读数公式：
测量值=固定刻度值+固定刻度的中心水平线与可动刻度对齐的位置的读数×0.01mm
[经验之谈]：
5
0
20
25
15
（1）看半刻度是否漏出，固定刻度上的刻度值是以mm为单位；
（2）可动刻度要估读,小数点后应保留三位有效数字。
如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。右图中的读数应该是6.702mm。
测量值=6.5＋20.3×0.01mm＝6.703mm（6.702mm～6.704mm均正确）
例1、 读出下列螺旋测微器测量的读数。
0
10 15
0 5 10
25 30
⑴ ⑵

答案：⑴0.642mm ⑵10.294mm

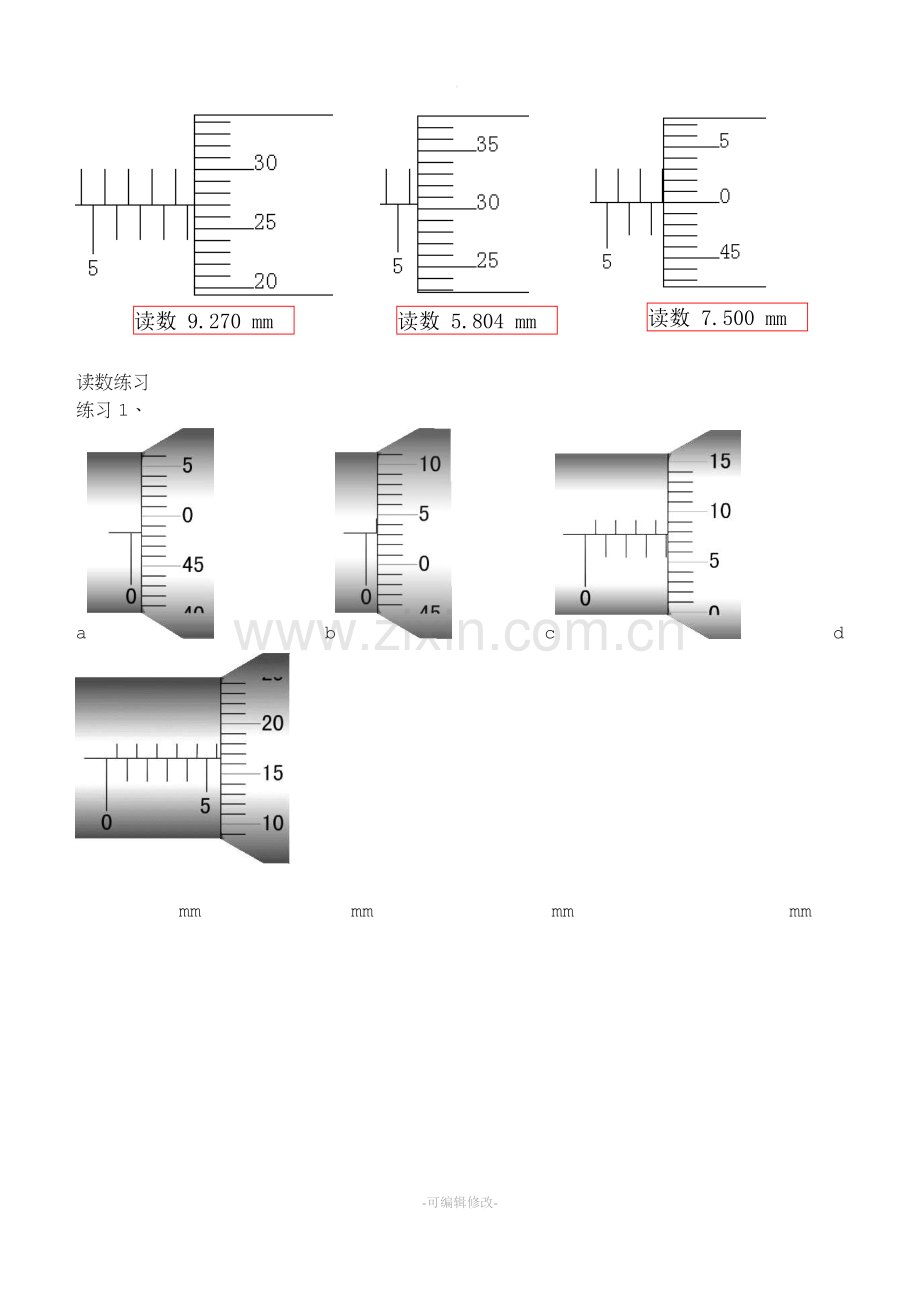

读数举例
读数 9.270 mm
读数 5.804 mm
读数 7.500 mm

读数练习
练习1、
a b c d

mm mm mm mm

e f g h i

mm mm mm mm mm

练习2、
15
20
5
10
0
30
35
40
示数 ______ cm
15
20
5
10
0
0
45
5
示数 ______ mm

练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm。
用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数分别为_______ mm
图乙
0
10
20
0
1
2
3
4
5
主尺
游标尺
图甲
0
5
10
20
25
15

练习4、
（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm．
（2）现用游标为50分度的卡尺的 （填图中的A或B）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm．
1
2
4
5
6
7
0
8
9
10
3
3
0
1
2
4
5
6
7
8
9
0
0
1
2
1
2
A
B

高考试题回顾
（2009年宁夏卷）22．某同学用游标卡尺测量一圆柱体的长度，用螺旋测微器测量该圆柱体的直径，示数如图。由图可读出= cm, =

（2009年浙江卷）22．Ⅱ.（1）在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示。测量方法正确的是___________（选填“甲”或“乙”）。
图甲
图乙

（2009年重庆卷）23．（1）某同学在探究影响单摆周期的因素时，用螺旋测微器测量其中 一个摆球直径的示数见题22图1。该球的直径为 mm。
请自觉使用参考答案
练习1答案 a．0.483 (最后一位估读数为2～4均算对，下同)
b． 0.532 (1～3) c． 4.078 (7～9) d． 5.666 (5～7) e． 0.048 (7～9)
f． 0.989 (8～0) g． 1.025 (4～6) h． 3.374 (3～5) i． 2.988 (7～9)
练习2答案 10.002 0.5365
练习3答案：（1）1.193 11.50
练习4答案：（1）1.555mm（2）A 11.14mm
2009年宁夏卷答案2.25，6.860【解析】游标卡尺的读数；
螺旋测微器的读数。
2009年浙江卷答案 乙 2009年重庆卷答案：20.685(20.683-20.687)
