绝缘穿刺线夹的安装方法

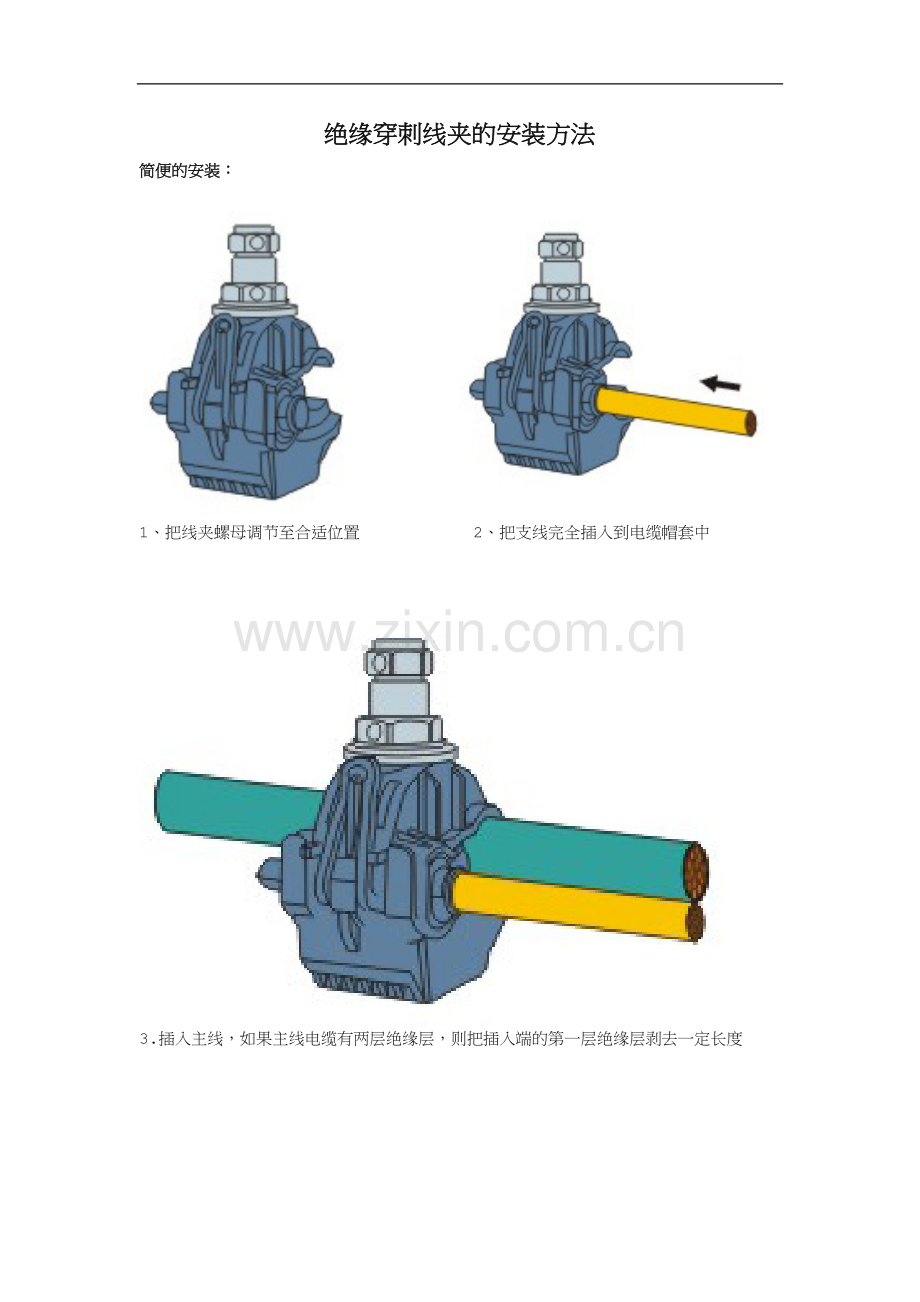

简便的安装：

1、把线夹螺母调节至合适位置 2、把支线完全插入到电缆帽套中

3.插入主线，如果主线电缆有两层绝缘层，则把插入端的第一层绝缘层剥去一定长度

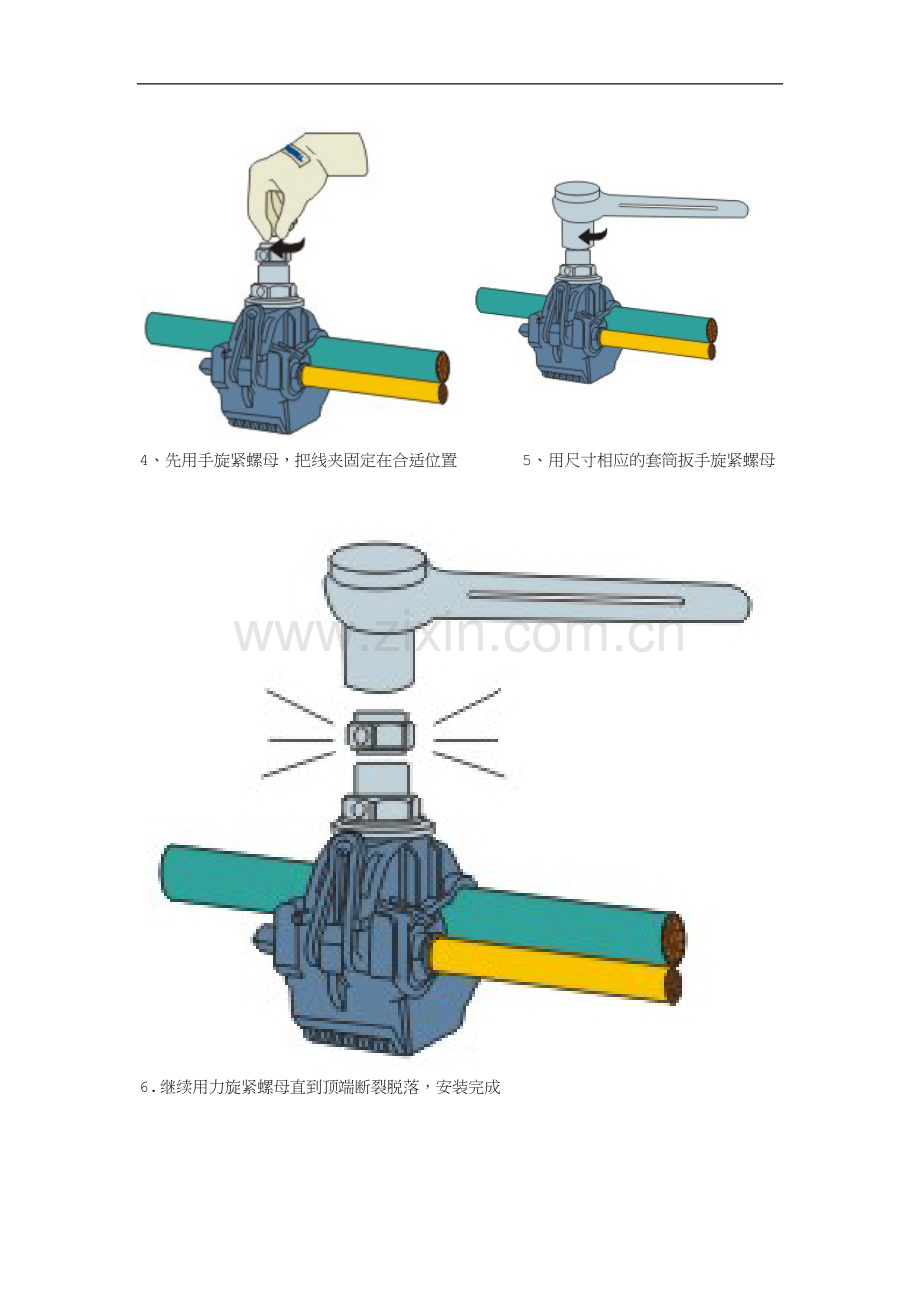

4、先用手旋紧螺母，把线夹固定在合适位置 5、用尺寸相应的套筒扳手旋紧螺母

6.继续用力旋紧螺母直到顶端断裂脱落，安装完成

1安装前 2安装中 3安装后

安装外观图

穿刺效果剖面图

绝缘皮上穿刺效果

线芯上穿刺效果

安装注意问题：
绝缘穿刺线夹在安装前，应将绝缘线夹表面的污秽物质清楚干净，绝缘层表面不平整、破碎的不宜使用。
应检查线夹型号是否适用导线，分清主线和支线不同的线槽，线夹外壳绝缘破损的亦不得使用。
搭接线的端头应朝电源方向，并套上端头绝缘罩，搭接线的并入或插入应防止损坏矩形刀片，防止搭接线插入不到位。
拧紧螺母应先将两螺栓同时拧紧，再用扳手拧紧，尽可能保持两螺栓同时拧紧，拧紧到力矩螺母断落为止，不得在拧紧压紧螺母，线夹宜水平安装（螺母在上面）。
绝缘穿刺线夹不得用于裸导线的连接，裸导线与绝缘线不得用绝缘穿刺线夹，绝缘穿刺线夹不得受污泥等其它污染，不得敲打、受压。
安装时如有疑问请及时与技术人员或厂家联系。

穿刺线夹在建筑图纸中的应用：
