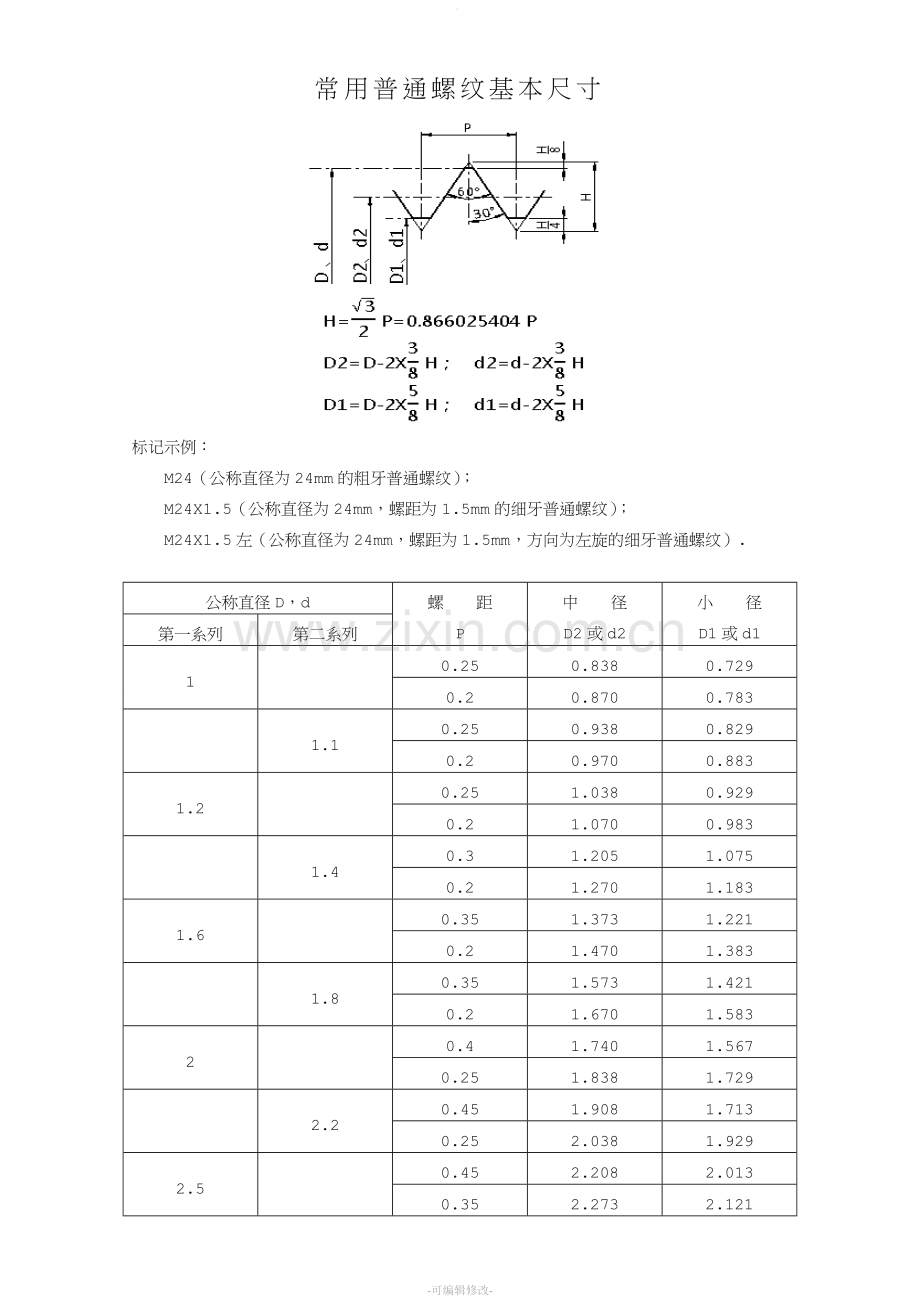

常用普通螺纹基本尺寸

标记示例：
M24（公称直径为24mm的粗牙普通螺纹）；
M24X1.5（公称直径为24mm，螺距为1.5mm的细牙普通螺纹）；
M24X1.5左（公称直径为24mm，螺距为1.5mm，方向为左旋的细牙普通螺纹）.

公称直径D，d
螺 距
P
中 径
D2或d2
小 径
D1或d1
第一系列
第二系列
1

0.25
0.838
0.729
0.2
0.870
0.783

1.1
0.25
0.938
0.829
0.2
0.970
0.883
1.2

0.25
1.038
0.929
0.2
1.070
0.983

1.4
0.3
1.205
1.075
0.2
1.270
1.183
1.6

0.35
1.373
1.221
0.2
1.470
1.383

1.8
0.35
1.573
1.421
0.2
1.670
1.583
2

0.4
1.740
1.567
0.25
1.838
1.729

2.2
0.45
1.908
1.713
0.25
2.038
1.929
2.5

0.45
2.208
2.013
0.35
2.273
2.121
常用普通螺纹基本尺寸
公称直径D，d
螺 距
P
中 径
D2或d2
小 径
D1或d1
第一系列
第二系列
3

0.5
2.675
2.459
0.35
2.773
2.621

3.5
（0.6）
3.110
2.850
0.35
3.273
3.121
4

0.7
3.545
3.242
0.5
3.675
3.459

4.5
（0.75）
4.013
3.688
0.5
4.175
3.959
5

0.8
4.480
4.134
0.5
4.675
4.459
6

1
5.350
4.917
0.75
5.513
5.188
（0.5）
5.675
5.459
8

1.25
7.188
6.647
1
7.350
6.917
0.75
7.513
7.188
（0.5）
7.675
7.459
10

1.5
9.026
8.376
1.25
9.188
8.647
1
9.350
8.917
0.75
9.513
9.188
（0.5）
9.675
9.459
12

1.75
10.863
10.106
1.5
11.026
10.376
1.25
11.188
10.647
1
11.350
10.917
0.75
11.513
11.188
（0.5）
11.675
11.459

14
2
12.701
11.835
1.5
13.026
12.376
（1.25）
13.188
12.647
1
13.350
12.917
（0.75）
13.513
13.138
（0.5）
13.675
13.459
常用普通螺纹基本尺寸
公称直径D，d
螺 距
P
中 径
D2或d2
小 径
D1或d1
第一系列
第二系列
16

2
14.701
13.835
1.5
15.026
14.374
1
15.350
14.917
（0.75）
15.513
15.188
0.5
15.675
15.459

18
2.5
16.376
15.294
2
16.701
15.835
1.5
17.026
16.376
1
17.350
16.917
（0.75）
17.513
17.188
（0.5）
17.675
17.459
20

2.5
18.376
17.294
2
18.701
17.835
1.5
19.026
18.376
1
19.350
18.917
（0.75）
19.513
19.188
（0.5）
19.675
19.459

22
2.5
20.376
19.294
2
20.701
19.835
1.5
21.026
20.376
1
21.350
20.917
（0.75）
21.513
21.188
（0.5）
21.675
21.459
24

3
22.051
20.752
2
22.701
21.835
1.5
23.026
22.376
1
23.350
22.917
（0.75）
23.513
23.188

27
3
25.051
23.752
2
25.701
24.835
1.5
26.026
25.376
1
26.350
25.917
（0.75）
26.513
26.188
常用普通螺纹基本尺寸
公称直径D，d
螺 距
P
中 径
D2或d2
小 径
D1或d1
第一系列
第二系列
30

3.5
27.727
26.211
（3）
28.051
26.752
2
28.701
27.835
1.5
29.026
28.376
1
29.350
28.917
（0.75）
29.513
29.188

33
3.5
30.727
29.211
（3）
31.051
29.752
2
31.701
30.835
1.5
32.026
31.376
1
32.350
31.917
（0.75）
32.513
32.188
36

4
33.402
31.670
3
34.051
32.752
2
34.701
33.835
1.5
35.026
34.376
（1）
35.350
34.917

39
4
36.402
34.670
3
37.051
35.752
2
37.701
36.835
1.5
38.026
37.376
（1）
38.350
37.917
42

4.5
39.077
37.129
（4）
39.402
37.670
3
40.051
38.752
2
40.701
39.835
1.5
41.026
40.376
（1）
41.350
40.917

45
4.5
42.077
40.129
（4）
42.402
40.670
3
43.051
41.752
2
43.701
42.835
1.5
44.026
43.376
（1）
44.350
43.917
