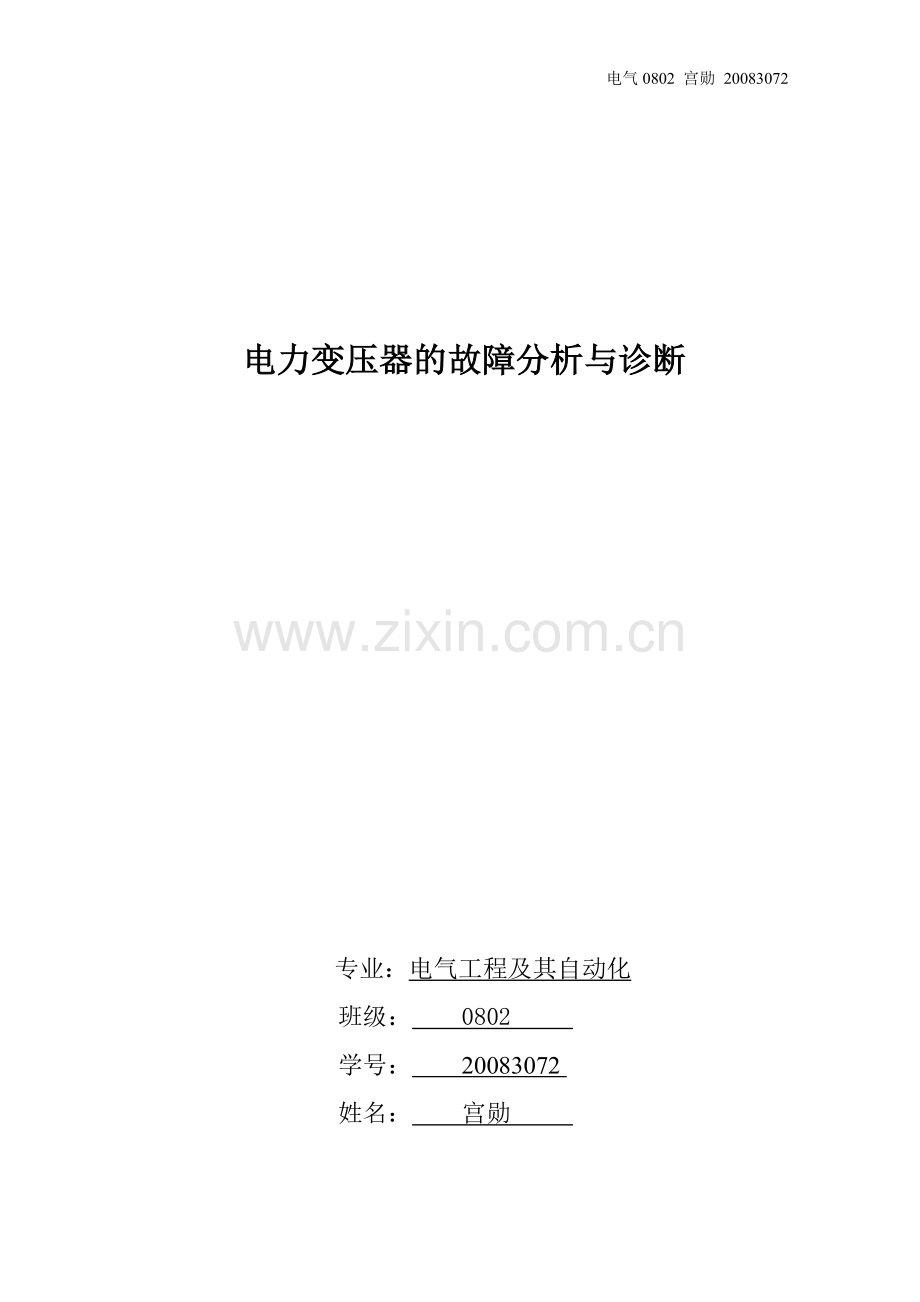

电力变压器的故障分析与诊断

专业：电气工程及其自动化
班级： 0802
学号： 20083072
姓名： 宫勋

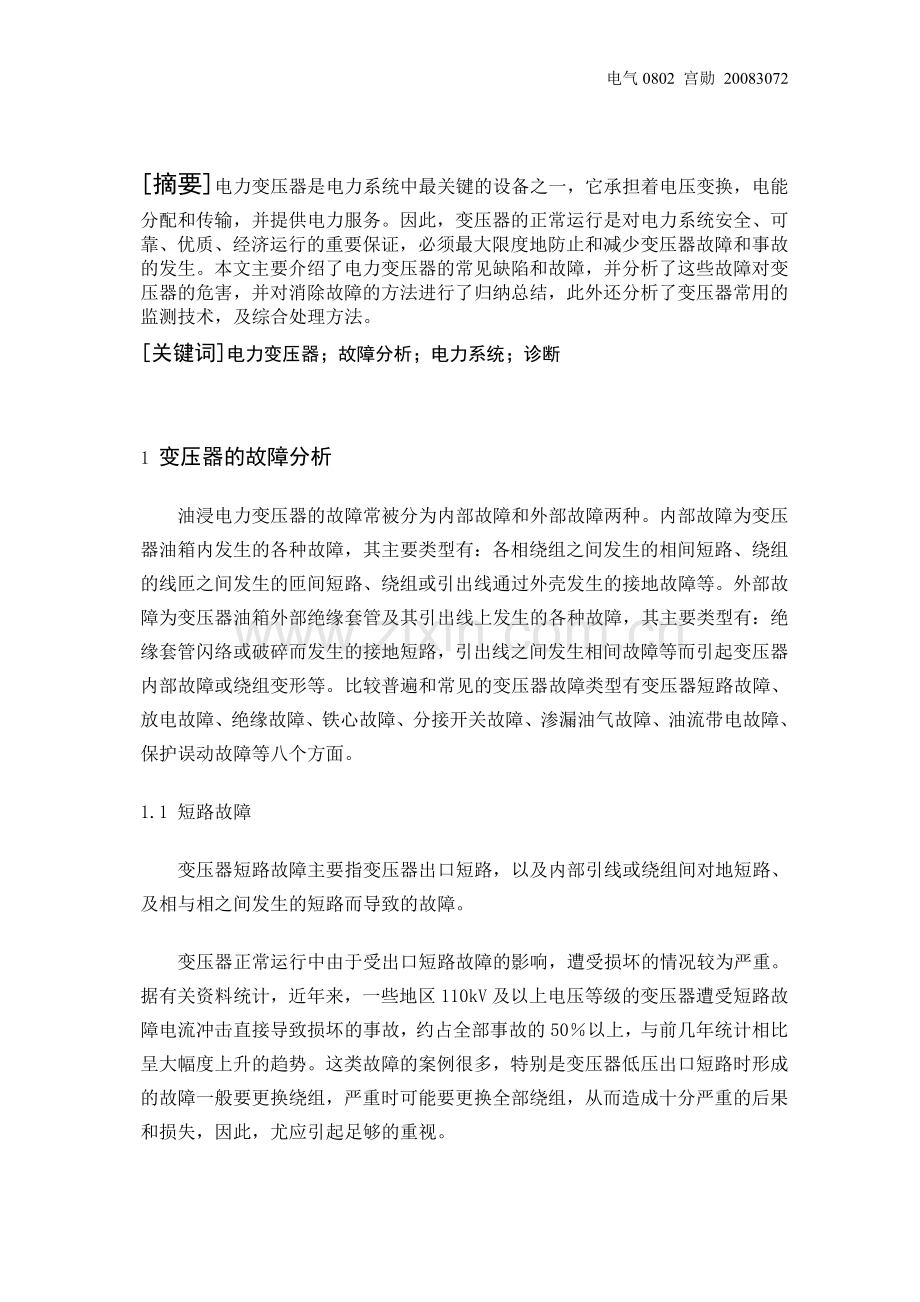

[摘要] 电力变压器是电力系统中最关键的设备之一，它承担着电压变换，电能分配和传输，并提供电力服务。因此，变压器的正常运行是对电力系统安全、可靠、优质、经济运行的重要保证，必须最大限度地防止和减少变压器故障和事故的发生。本文主要介绍了电力变压器的常见缺陷和故障，并分析了这些故障对变压器的危害，并对消除故障的方法进行了归纳总结，此外还分析了变压器常用的监测技术，及综合处理方法。
[关键词]电力变压器；故障分析；电力系统；诊断

1 变压器的故障分析
油浸电力变压器的故障常被分为内部故障和外部故障两种。内部故障为变压器油箱内发生的各种故障，其主要类型有：各相绕组之间发生的相间短路、绕组的线匝之间发生的匝间短路、绕组或引出线通过外壳发生的接地故障等。外部故障为变压器油箱外部绝缘套管及其引出线上发生的各种故障，其主要类型有：绝缘套管闪络或破碎而发生的接地短路，引出线之间发生相间故障等而引起变压器内部故障或绕组变形等。比较普遍和常见的变压器故障类型有变压器短路故障、放电故障、绝缘故障、铁心故障、分接开关故障、渗漏油气故障、油流带电故障、保护误动故障等八个方面。
1.1 短路故障
变压器短路故障主要指变压器出口短路，以及内部引线或绕组间对地短路、及相与相之间发生的短路而导致的故障。
变压器正常运行中由于受出口短路故障的影响，遭受损坏的情况较为严重。据有关资料统计，近年来，一些地区110kV及以上电压等级的变压器遭受短路故障电流冲击直接导致损坏的事故，约占全部事故的50％以上，与前几年统计相比呈大幅度上升的趋势。这类故障的案例很多，特别是变压器低压出口短路时形成的故障一般要更换绕组，严重时可能要更换全部绕组，从而造成十分严重的后果和损失，因此，尤应引起足够的重视。
变压器出口短路主要包括：三相短路、两相短路、单相接地短路和两相接地短路等几种类型。出口短路对变压器的影响主要包括两个方面。
1.1.1 短路电流引起绝缘过热故障。变压器突发短路时，其高、低压绕组可能同时通过为额定值数十倍的短路电流，它将产生很大的热量，是变压器严重发热。当变压器承受短路电流能力不够，热稳定性差，会使变压器绝缘材料严重受损，而形成变压器击穿及损毁事故。
1.1.2短路电动力引起绕组变形故障。变压器受短路冲击时，如果短路电流小，继电保护正确动作，绕组变形将是轻微的；如果短路电流大，继电保护延时动作甚至拒动，变形将会很严重，甚至造成绕组损坏。如果不及时检修，恢复垫块位置，紧固绕组的压钉及铁轭的拉板、拉杆，加强引线的加紧力，在多次短路冲击后，由于累积效应也会使变压器损坏。因此诊断绕组变形程度、制订合理的变压器检修周期是提高变压器抗短路能力的一项重要措施。
1.2 放电故障
根据放电的能量密度的大小，变压器的放电故障常分为局部放电、火花放电和高能量放电三种类型。
放电对绝缘有两种破坏作用：一种是由于放电质点直接轰击绝缘，使局部绝缘受到破坏并逐步扩大，使绝缘击穿。另一种是放电产生的热、臭氧、氧化氮等活性气体的化学作用，使局部绝缘受到腐蚀，介质损耗增大，最后导致热击穿。
放电故障的类型有以下几点：
1.2.1 变压器局部放电故障，即在电压的作用下，绝缘结构内部的气隙、油膜或导体边缘发生非贯穿性的放电现象。
局部放电刚开始时是一种低能量的放电，变压器内部出现这种放电时，情况比较复杂，根据绝缘介质的不同，可将局部放电分为气泡局部放电和油中局部放电；根据绝缘部位来分，有固体绝缘中空穴、电极尖端、油角间隙、油与绝缘纸板中的油隙和油中沿固体绝缘表面等处的局部放电。
1.2.2 变压器火花放电故障，包括悬浮电位引起火花放电和油中杂质引起火花放电。
一般来说，火花放电不致很快引起绝缘击穿，主要反映在油色普分析异常、局部放电量增加或轻瓦斯动作，比较容易被发现和处理，但对其发展程度应引起足够的认识和注意。
1.2.3 变压器电弧放电故障。电弧放电是高能量放电，常以绕组匝层间绝缘击穿为多见，其次为引线断裂或对地闪络和分接开关飞狐等故障。
以上三种放电的形式既有区别又有一定的联系，区别是指放电能级和产气组分，联系是指局部放电是其他两种放电的前兆，而后者又是前者发展后的一种必然结果。由于变压器内出现的故障，常处于逐步发展的状态，同时大多不是单一类型的故障，往往是—种类型伴随着另一种类型，或几种类型同时出现，因此，更需要认真分析，具体对待。
1.3绝缘故障
目前应用最广泛的电力变压器是油浸变压器和干式树脂变压器两种，电力变压器的绝缘即是变压器绝缘材料组成的绝缘系统，它是变压器正常工作和运行的基本条件，变压器的使用寿命是由绝缘材料的寿命决定的。实践证明，大多数变压器的损坏和故障都是因绝缘系统的损坏而造成。因此，保护变压器的正常运行和加强对绝缘系统的合理维护，很大程度上可以保证变压器具有相对较长的使用寿命，而预防性和预知性维护是提高变压器使用寿命和提高供电可靠性的关键。
影响变压器绝缘故障的主要因素有一下几点。
1.3.1 温度的影响。电力变压器为油、纸绝缘，在不同温度下油、纸中含水量有着不同的平衡关系曲线。一般情况下，温度升高，纸内水分要向泊中析出；反之，则纸要吸收油中水分。因此，当温度较高时，变压器内绝缘油的微水含量较大；反之，微水含量就小。
1.3.2 湿度的影响。水分的存在将加速纸纤维素降解。当湿度一定时，含水量越高，水分解出的二氧化碳就越多。反之，含水量越低，分解出的一氧化碳就越多。
1.3.3 油保护方式的影响。变压器油中氧的作用会加速绝缘分解反应，而含氧量与油保护方式有关。
1.3.4 过电压的影响。其中包括，暂态过电压的影响、雷电过电压的影响、操作过电压的影响和短路电动力的影响等几种。
掌握电力变压器的绝缘性能及合理的运行维护，直接影响到变压器的安全运行、使用寿命和供电可靠性，电力变压器是电力系统中重要而关键的主设备，作为变压器的运行维护人员和管理者必须了解和掌握电力变压器的绝缘结构、材料性能、工艺质量、维护方法及科学的诊断技术，并进行优化合理的运行管理，才能保证电力变压器的使用效率、寿命和供电可靠性。
2 变压器故障检测
变压器故障的检测技术是准确诊断故障的主要手段，根据DL／T596—1996电力设备预防性试验规程规定的试验项目及试验顺序，主要包括油中气体的色谱分析、直流电阻检测、绝缘电阻及吸收比、极化指数检测、绝缘介质损失角正切检测、油质检测、局部放电检测及绝缘耐压试验等。
在变压器故障诊断中应综合各种有效的检测手段和方法，对得到的各种检测结果要进行综合分析和评判。因为不可能具有一种包罗万象的检测方法，也不可能存在一种面面俱到的检测仪器，只有通过各种有效的途径和利用各种有效的技术手段，包括离线检测的方法、在线检测的方法；包括电气检测、化学检测、甚至超声波检测、红外成像检测等等，只要是有效的，在可能条件下都应该进行相互补充、验证和综合分析判断，才能取得较好的故障诊断效果。
2.1 变压器故障的油中气体色谱检测
目前，在变压器故障诊断中，单靠电气试验方法往往很难发现某些局部故障和发热缺陷，而通过变压器油中气体的色谱分析这种化学检测的方法，对发现变压器内部的某些潜伏性故障及其发展程度的早期诊断非常灵敏而有效，这已为大量故障诊断的实践所证明。
油色谱分析的原理是基于任何一种特定的烃类气体的产生速率随温度而变化，在特定温度下，往往有某一种气体的产气率会出现最大值；随着温度升高，产气率最大的气体依次为CH4、C2H6、C2H4、C2H2。这也证明在故障温度与溶解气体含量之间存在着对应的关系。而局部过热、电晕和电弧是导致油浸纸绝缘中产生故障特征气体的主要原因。
电力变压器的内部故障主要有过热性故障、放电性故障及绝缘受潮等多种类型。在过热性故障中有如分接开关接触不良，铁心多点接地，局部短路或磁环流，硅胶进入本体引起的局部油道堵塞等。而电弧放电以绕组匝、层间绝缘击穿为主，其次为引线断裂或对地闪络和分接开关飞弧等故障。火花放电常见于套管引线对电位末固定的套管导电管、均压圈等的放电；引线局部接触不良或铁心接地片接触不良而引起的放电；分接开关拨叉或金属螺丝电位悬浮而引起的放电等。
针对上述故障，根据色谱分析数据进行变压器内部故障诊断时，应包括：
2.1.1分析气体产生的原因及变化。
2.1.2 判定有无故障及故障的类型。如过热、电弧放电、火花放电和局部放电等。
2.1.3 判断故障的状况。如热点温度、故障回路严重程度以及发展趋势等。
2.1.4 提出相应的处理措施。如能否继续运行，以及运行期间的技术安全措施和监视手或是否需要吊心检修等。若需加强监视，则应缩短下次试验的周期。
油中各种气体成分可以从变压器中取油样经脱气后用气相色谱分析仪分析得出。根据这些气体的含量、特征、成分比值(如三比值)和产气速率等方法判断变压器内部故障。
2.2 绕组直流电阻检测
变压器绕组直流电阻的检测是一项很重要的试验项目，DL／T596--1996预试规程的试验次序排在变压器试验项目的第二位。规程规定它是变压器大修时、无载开关调级后、变压器出口短路后和1～3年1次等必试项目。在变压器的所有试验项目中是一项较为方便而有效的考核绕组纵绝缘和电流回路连接状的试验，它能够反映绕组匝间短路、绕组断股、分接开关接触状态以及导线电阻的差异和接头接触不良等缺陷故障，也是判断各相绕组直流电阻是否平衡、调压开关档位是否正确的有效手段。长期以来，绕组直流电阻的测量一直被认为是考查变压器纵绝缘的主要手段之一，有时甚至是判断电流回路连接状况的唯一办法。
如DL／T 596--1996预试规程的试验周期。规定变压器绕组直流电阻正常情况下1～3年检测一次。但有如下情况必须检测：
2.2.1 对无励磁调压变压器变换分接位置后必须进行检测(对使用的分接锁定后检测)
2.2.2 有载调压变压器在分接开关检修后必须对所有分接进行检测。
2.2.3 变压器大修后必须进行检测。
2.2.4 必要时进行检测。如变压器经出口短路后必须进行检测。
2.3 绝缘电阻及吸收比、极化指数检测
绝缘电阻试验是对变压器主绝缘性能的试验，主要诊断变压器由于机械、电场、温度、化学等作用及潮湿污秽等影响程度，能灵敏反映变压器绝缘整体受潮、整体劣化和绝缘贯穿性缺陷，是变压器能否投运的主要参考判据之一。
以下简单介绍绝缘电阻的试验方法。
2.3.1 测量部位
（1)对于双绕组变压器，应分别测量高压绕组对低压绕组及地；低压绕组对高压绕组及地；高、低绕组对地，共三次测量。
（2)对于三绕组变压器，应分别测量高压绕组对中、低压绕组及地；中／k绕组对高、低压绕组及地；低压绕组对高、中压绕组及地；高、中压绕组对低压绕组及地；高、低压绕组对中压绕组及地；十、低压绕组对高压绕组及地；高、中、低压绕组对地，共七次测量。确定测量部位是因为测量变压器绝缘电阻时，无论绕组对外壳还是绕组间的分布电容均被充电，当按不同顺序测量高压绕组和低压绕组绝缘电阻时，绕组间的电容重新充电过程不同而影响测量结果，因此为消除测量方法上造成的误差，在不同测量接线时测量绝缘电阻必须有一定的／顷序，且一经确定，每次试验均应按确定的顺序进行，便于对测量结果进行合理的比较。
2.3.2 操作方法
（1)对于双绕组变压器，应分别测量高压绕组对低压绕组及地；低压绕组对高压绕组及地；高、低绕组对地，共三次测量。
（2)对于三绕组变压器，应分别测量高压绕组对中、低压绕组及地；中／k绕组对高、低压绕组及地；低压绕组对高、中压绕组及地；高、中压绕组对低压绕组及地；高、低压绕组对中压绕组及地；十、低压绕组对高压绕组及地；高、中、低压绕组对地，共七次测量。确定测量部位是因为测量变压器绝缘电阻时，无论绕组对外壳还是绕组间的分布电容均被充电，当按不同顺序测量高压绕组和低压绕组绝缘电阻时，绕组间的电容重新充电过程不同而影响测量结果，因此为消除测量方法上造成的误差，在不同测量接线时测量绝缘电阻必须有一定的／顷序，且一经确定，每次试验均应按确定的顺序进行，便于对测量结果进行合理的比较。
3 变压器故障综合处理
3.1 根据变压器运行现场的实际状态，在发生一下情况变化时，需对变压器进行故障诊断。
3.1.1 正常停电状态下进行的交接、检修验收或预防性试验中一项或几项指标超过标准。
3.1.2 运行中出现异常而被迫停电进行检修和试验。
3.1.3 运行中出现其他异常(如出口短路)或发生事故造成停电，但尚未解体(吊心或吊罩)。
当出现上述任何一种情况时，往往要迅速进行有关试验，以确定有无故障、故障的性质、可能位置、大概范围、严重程度、发展趋势及影响波及范围等。
对变压器故障的综合判断，还必须结合变压器的运行情况、历史数据、故障特征，通过采取针对性的色谱分析及电气检测手段等各种有效的方法和途径，科学而有序地对故障进行综合分析判断。
3.2 一般的对中小型变压器检测判断常采用以下方法：
3.2.1检测直流电阻。用电桥测量每相高、低压绕组的直流电阻，观察其相间阻值是否平衡，是否与制造厂出厂数据相符；若不能测相电阻，可测线电阻，从绕组的直流电阻值即可判断绕组是否完整，有无短路和断路情况，以及分接开关的接触电阻是否正常。若切换分接开关后直流电阻变化较大，说明问题出在分接开关触点上，而不在绕组本身。上述测试还能检查套管导杆与引线、引线与绕组之间连接是否良好。
3.2.2检测绝缘电阻。用兆欧表测量各绕组间、绕组对地之间的绝缘电阻值和吸收比，根据测得的数值，可以判断各侧绕组的绝缘有无受潮，彼此之间以及对地有无击穿与闪络的可能。
3.2.3 检测介质损耗因数tzJ。测量绕组间和绕组对地的介质损耗因数tzJ，根据测试结果，判断各侧绕组绝缘是否受潮、是否有整体劣化等。
3.2.4 取绝缘油样作简化试验。用闪点仪测量绝缘油的闪点是否降低，绝缘油有无炭粒、纸屑，并注意油样有无焦臭味，同时可测油中的气体含量，用上述方法判断故障的种类、性质。
3.2.5 空载试验。对变压器进行空载试验，测量三相空载电流和空载损耗值，以此判断变压器的铁心硅钢片间有无故障，磁路有无短路，以及绕组短路故障等现象。
3.3 故障判断的步骤
3.3.1 判断变压器是否存在故障，是隐性故障还是显性故障。
3.3.2 判断属于什么性质的故障，是电性故障还是热性故障，是固体绝缘故障还是油性
3.3.3 判断变压器故障的状况，如热点温度、故障功率、严重程度、发展趋势以及油中气体的饱和程度和达到饱和而导致继电器动作所需的时间等。
3.3.4提出相应的反事故措施，如能否继续运行，继续运行期间的安全技术措施和监视手段或是否需要内部检查修理等。
4 故障类型的判断
存在异常情况时，应对其故障类型作出判断，主要有特征气体法和IEC三比值法；但在用IEC三比值法应注意的有关问题有
4.1 采用三比值法来判断故障的性质时必须符合的条件
4.1.1色谱分析的气体成分浓度应不少于分析方法的灵敏度极根值的10倍。
4.1.2 应排除非故障原因引入的数值干扰。
4.1.3 在一定的时间间隔内(1～3个月)产气速率超过10％／月。
4.2 注意三比值表以外的比值的应用，如122、121、222等组合形式在表中找不到相应的比值组合，对这类情况要进行对应分析和分解处理。另外，在追踪监视中，要认真分析含气成分变化规律，找出故障类型的变化、发展过程。当然，分析比值的组合方式时，还要结合设备的历史状况、运行检修和电气试验等资料，最后作出正确的结论。
4.3注意对低温过热涉及固体绝缘老化的正确判断。因为绝缘纸在150'C以下热裂解时，除了主要产生CO2外，还会产生一定量的CO、乙烯和甲烷，此时，成分的三比值会出现001、002甚至021、022等的组合，这样就可能造成误判断。在这种情况下，必须首先考虑各气体成分的产气速率，如果CO2始终占主要成分，并且产气速率一直比其他气体高，则对001--002及021--022等组合，应认为是固体绝缘老化或低温过热。
4.4注意设备的结构与运行情况。三比值法引用的色谱数据是针对典型的故障设备，而不涉及故障设备的各种具体情况，如设备的保护方式、运行情况等。如开放式的变压器，应考虑到气体的逸散损失，特别是甲烷和氢气的损失率，因此引用三比值时，应对甲烷、H2比值作些修正。另外，引用三比值是根据各成分气体超过注意值，特别是产气速率，有理由判断可能存在故障时才应用三比值进一步判断其故障性质，所以用三比值监视设备的故障性质应在故障不断产气过程中进行，如果设备停运，故障产气停止，油中各成分能会逐渐散失，成分的比值也会发生变化，因此，不宜应用三比值法。
4.5 目前对尚没有列入三比值法的某些组合的判断正在研究之中。例如121或122对应于某些过热与放电同时存在的情况，202或212对于装有载调压开关的变压器应考虑开关油箱的油可能渗漏到本体油中的情况。

[参考文献]
[1] 严璋．电气绝缘在线检测技术．北京：中国电力出版社．1998．9
[2] 陈化钢．电气设备预防性试验方法．北京：水利电力出版社. 1999.4
[3] 董其国. 电力变压器故障与诊断. 北京：中国电力出版社．2000.4
[4] 陈主泉. 电力变压器的气体继电保护. 供电与用电. 云南. 1999.4
[5] 谢明羽，郭阳光. 变压器内部故障的检测. 内蒙古电力技术. 1999.4
