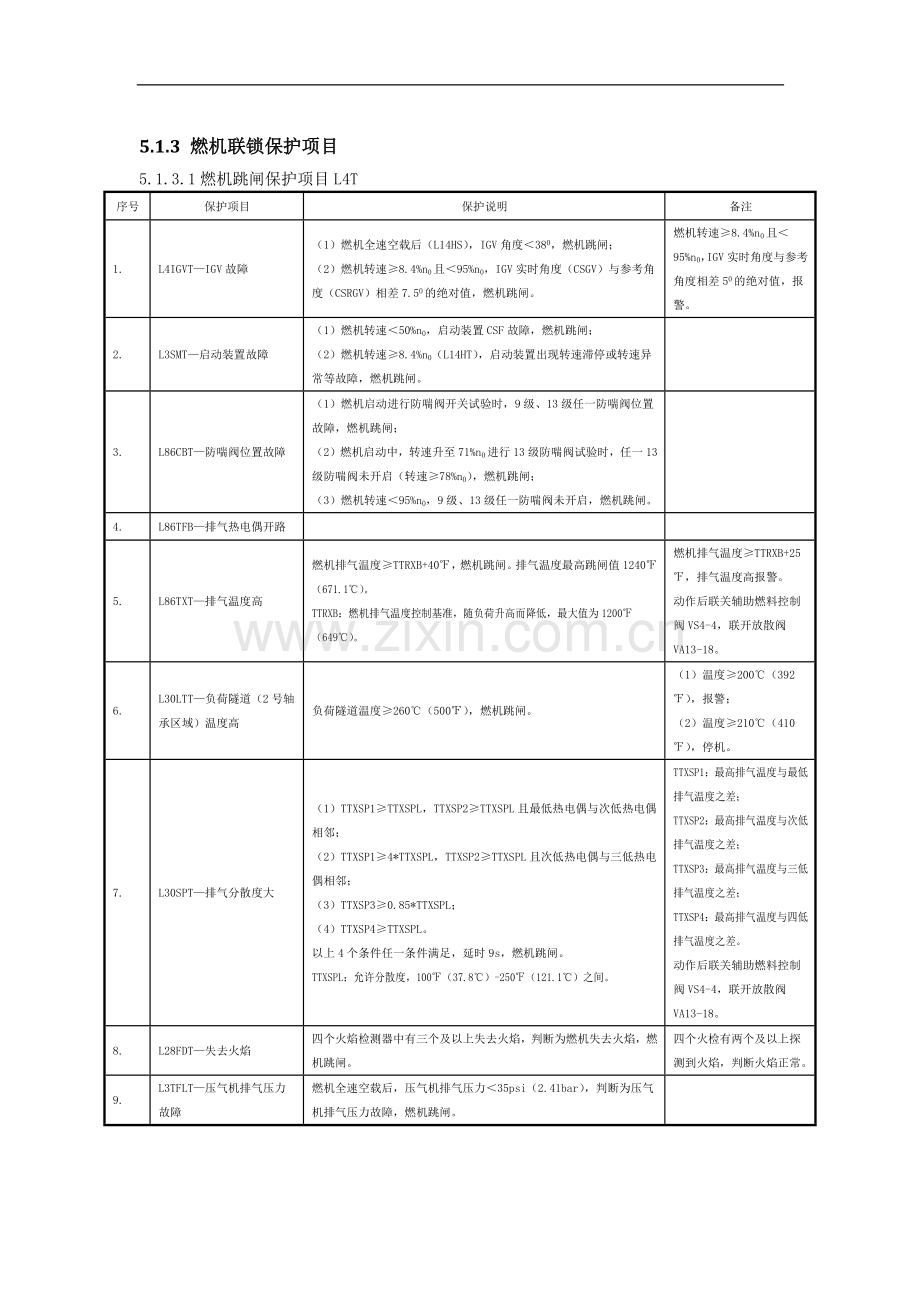

5.1.3 燃机联锁保护项目
5.1.3.1燃机跳闸保护项目L4T
序号
保护项目
保护说明
备注
1.
L4IGVT—IGV故障
（1）燃机全速空载后（L14HS），IGV角度＜380，燃机跳闸；
（2）燃机转速≥8.4%n0且＜95%n0，IGV实时角度（CSGV）与参考角度（CSRGV）相差7.50的绝对值，燃机跳闸。
燃机转速≥8.4%n0且＜95%n0，IGV实时角度与参考角度相差50的绝对值，报警。
2.
L3SMT—启动装置故障
（1）燃机转速＜50%n0，启动装置CSF故障，燃机跳闸；
（2）燃机转速≥8.4%n0（L14HT），启动装置出现转速滞停或转速异常等故障，燃机跳闸。

3.
L86CBT—防喘阀位置故障
（1）燃机启动进行防喘阀开关试验时，9级、13级任一防喘阀位置故障，燃机跳闸；
（2）燃机启动中，转速升至71%n0进行13级防喘阀试验时，任一13级防喘阀未开启（转速≥78%n0），燃机跳闸；
（3）燃机转速＜95%n0，9级、13级任一防喘阀未开启，燃机跳闸。

4.
L86TFB—排气热电偶开路

5.
L86TXT—排气温度高
燃机排气温度≥TTRXB+40℉，燃机跳闸。排气温度最高跳闸值1240℉（671.1℃）。
TTRXB：燃机排气温度控制基准，随负荷升高而降低，最大值为1200℉（649℃）。
燃机排气温度≥TTRXB+25℉，排气温度高报警。
动作后联关辅助燃料控制阀VS4-4，联开放散阀VA13-18。
6.
L30LTT—负荷隧道（2号轴承区域）温度高
负荷隧道温度≥260℃（500℉），燃机跳闸。
（1）温度≥200℃（392℉），报警；
（2）温度≥210℃（410℉），停机。
7.
L30SPT—排气分散度大
（1）TTXSP1≥TTXSPL，TTXSP2≥TTXSPL且最低热电偶与次低热电偶相邻；
（2）TTXSP1≥4*TTXSPL，TTXSP2≥TTXSPL且次低热电偶与三低热电偶相邻；
（3）TTXSP3≥0.85*TTXSPL；
（4）TTXSP4≥TTXSPL。
以上4个条件任一条件满足，延时9s，燃机跳闸。
TTXSPL：允许分散度，100℉（37.8℃）-250℉（121.1℃）之间。
TTXSP1：最高排气温度与最低排气温度之差；
TTXSP2：最高排气温度与次低排气温度之差；
TTXSP3：最高排气温度与三低排气温度之差；
TTXSP4：最高排气温度与四低排气温度之差。
动作后联关辅助燃料控制阀VS4-4，联开放散阀VA13-18。
8.
L28FDT—失去火焰
四个火焰检测器中有三个及以上失去火焰，判断为燃机失去火焰，燃机跳闸。
四个火检有两个及以上探测到火焰，判断火焰正常。
9.
L3TFLT—压气机排气压力故障
燃机全速空载后，压气机排气压力＜35psi（2.41bar），判断为压气机排气压力故障，燃机跳闸。

10.

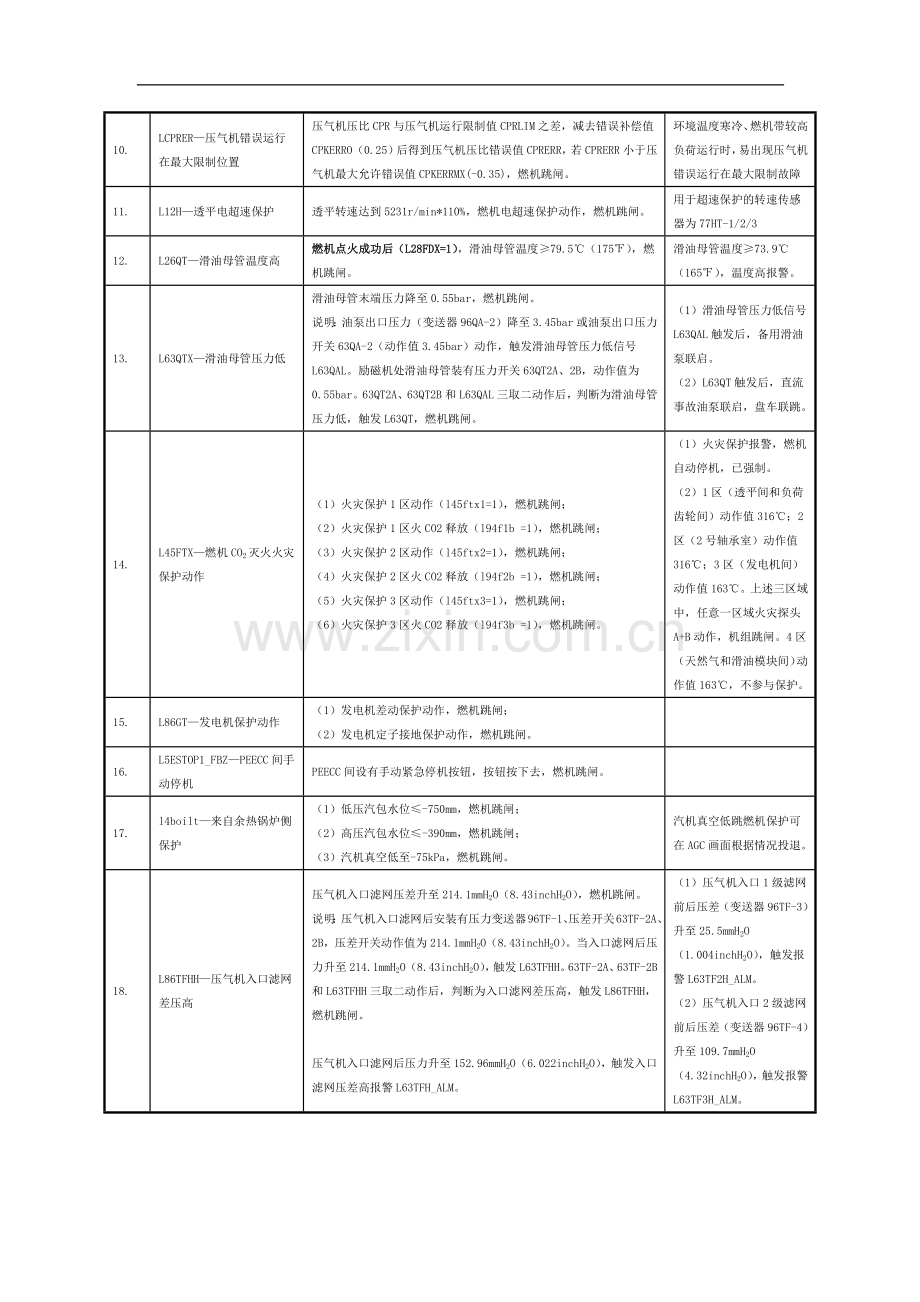

LCPRER—压气机错误运行在最大限制位置
压气机压比CPR与压气机运行限制值CPRLIM之差，减去错误补偿值CPKERRO（0.25）后得到压气机压比错误值CPRERR，若CPRERR小于压气机最大允许错误值CPKERRMX(-0.35)，燃机跳闸。
环境温度寒冷、燃机带较高负荷运行时，易出现压气机错误运行在最大限制故障
11.
L12H—透平电超速保护
透平转速达到5231r/min*110%，燃机电超速保护动作，燃机跳闸。
用于超速保护的转速传感器为77HT-1/2/3
12.
L26QT—滑油母管温度高
燃机点火成功后（L28FDX=1），滑油母管温度≥79.5℃（175℉），燃机跳闸。
滑油母管温度≥73.9℃（165℉），温度高报警。
13.
L63QTX—滑油母管压力低
滑油母管末端压力降至0.55bar，燃机跳闸。
说明：油泵出口压力（变送器96QA-2）降至3.45bar或油泵出口压力开关63QA-2（动作值3.45bar）动作，触发滑油母管压力低信号L63QAL。励磁机处滑油母管装有压力开关63QT2A、2B，动作值为0.55bar。63QT2A、63QT2B和L63QAL三取二动作后，判断为滑油母管压力低，触发L63QT，燃机跳闸。
（1）滑油母管压力低信号L63QAL触发后，备用滑油泵联启。
（2）L63QT触发后，直流事故油泵联启，盘车联跳。
14.
L45FTX—燃机CO2灭火火灾保护动作
（1）火灾保护1区动作（l45ftx1=1），燃机跳闸；
（2）火灾保护1区火CO2释放（l94f1b =1），燃机跳闸；
（3）火灾保护2区动作（l45ftx2=1），燃机跳闸；
（4）火灾保护2区火CO2释放（l94f2b =1），燃机跳闸；
（5）火灾保护3区动作（l45ftx3=1），燃机跳闸；
（6）火灾保护3区火CO2释放（l94f3b =1），燃机跳闸。
（1）火灾保护报警，燃机自动停机，已强制。
（2）1区（透平间和负荷齿轮间）动作值316℃；2区（2号轴承室）动作值316℃；3区（发电机间）动作值163℃。上述三区域中，任意一区域火灾探头A+B动作，机组跳闸。4区（天然气和滑油模块间）动作值163℃，不参与保护。
15.
L86GT—发电机保护动作
（1）发电机差动保护动作，燃机跳闸；
（2）发电机定子接地保护动作，燃机跳闸。

16.
L5ESTOP1_FBZ—PEECC间手动停机
PEECC间设有手动紧急停机按钮，按钮按下去，燃机跳闸。

17.
l4boilt—来自余热锅炉侧保护
（1）低压汽包水位≤-750mm，燃机跳闸；
（2）高压汽包水位≤-390mm，燃机跳闸；
（3）汽机真空低至-75kPa，燃机跳闸。
汽机真空低跳燃机保护可在AGC画面根据情况投退。
18.
L86TFHH—压气机入口滤网差压高
压气机入口滤网压差升至214.1mmH2O（8.43inchH2O），燃机跳闸。
说明：压气机入口滤网后安装有压力变送器96TF-1、压差开关63TF-2A、2B，压差开关动作值为214.1mmH2O（8.43inchH2O）。当入口滤网后压力升至214.1mmH2O（8.43inchH2O），触发L63TFHH。63TF-2A、63TF-2B和L63TFHH三取二动作后，判断为入口滤网差压高，触发L86TFHH，燃机跳闸。

压气机入口滤网后压力升至152.96mmH2O（6.022inchH2O），触发入口滤网压差高报警L63TFH_ALM。
（1）压气机入口1级滤网前后压差（变送器96TF-3）升至25.5mmH2O（1.004inchH2O），触发报警L63TF2H_ALM。
（2）压气机入口2级滤网前后压差（变送器96TF-4）升至109.7mmH2O（4.32inchH2O），触发报警L63TF3H_ALM。
19.
L45HGD_TRIP—危险气体检测保护动作
（1）同组中，任意两通道检测到可燃气体浓度高高报警时，危险气体检测保护动作，机组跳闸。
（2）同组中，任何一通道出现故障，另外两通道中的一只检测到可燃气体浓度高高报警时，危险气体检测保护动作，机组跳闸。
（3）同组中，任何两通道出现故障，另外一只检测到可燃气体浓度高报警时，延时5秒后，危险气体检测保护动作，燃机跳闸。
燃机可燃气体检测仪共有三组、九个通道，其中透平间及出风通道内分别装有三个可燃气体检测探头45HT1、2、3和45HT4、5、6，然气模块间出风通道内装有三个探头45HA4、5、6。 浓度5%时高报，浓度8%时高高报。
20.
L63ETH—燃机排气压力高
燃机排气压力升至506.8 mmH2O，排气压力高保护动作，燃机跳闸。
说明：燃机至HRSG的排气道上，装有三只压力变送器96EP-1A、1B、1C，当燃机排气压力升至506.8 mmH2O，三只压力变送器经三选二后触发燃机跳闸。
当燃机排气压力升至405.8 mmH2O，触发燃机排气压力高报警。
21.
L86HVT—透平间或阀组间通风失去保护
（1）透平间通风故障，燃机跳闸。说明：两台通风机88BT1、2都出现电气故障（母线失电、过负荷）或机械故障（风门未打开、33BT1、2未动作），判断为透平间通风故障，燃机跳闸。
（2）燃气模块间通风故障，燃机跳闸。说明：两台通风机88VL1、2都出现电气故障（母线失电、过负荷）或机械故障（风门未打开、33VL1、2未动作），判断为燃气模块间通风故障，燃机跳闸。
燃气模块间通风故障保护动作后，联关辅助燃料控制阀VS4-4，联开放散阀VA13-18。
22.
L39VT—机组振动大
透平、负荷齿轮或发电机轴承振动达到跳闸值25.4mm/s，燃机跳闸。
说明：
（1）轴承振动同组中两只或以上传感器达到跳闸值，燃机跳闸；
（2）轴承振动同组中一只传感器达到跳闸值，另一只达到报警值，并且与其相邻的振动传感器也达到了报警值，燃机跳闸。
轴承振动同组中两只或以上达到停机值20.8mm/s，燃机停机。
23.
L2SFT—燃机启动时燃料过量
机组在点火期间或点火后，若控制阀开度过大，将造成进入燃烧室的燃料量过大，燃机跳闸。

24.
L12H_FLT—保护转速信号失去
用于燃机转速保护的77HT1、2、3传感器信号失去，燃机跳闸。

25.
L86FPG2HT—天然气P2压力高
点火允许条件满足后，燃机转速≤14%n0，且燃机未处于暖机期间，天然气P2压力升至25psig，延时5s，触发天然气P2压力高保护，燃机跳闸。
动作后联关辅助燃料控制阀VS4-4，联开放散阀VA13-18。
26.
L86FPG2LT—天然气P2压力低
点火允许条件满足后，且燃机未处于暖机期间，天然气P2压力降至16psig，延时15s，触发天然气P2压力低保护，燃机跳闸。
动作后联关辅助燃料控制阀VS4-4，联开放散阀VA13-18。
27.
L12HF—控制转速信号失去
用于控制燃机转速的77HN1、2、3传感器信号仅有额定转速的5%时，判断为控制转速信号丢失，燃机跳闸。

28.
L12HFD_C—控制转速信号故障
用于控制燃机转速的77HN1、2、3传感器信号，较保护转速信号相差15%时，判断为控制转速信号出现故障，燃机跳闸。

29.
L12HFD_P—保护转速信号故障
用于燃机转速保护的77HT1、2、3传感器信号，较控制转速信号相差15%时，判断为转速保护信号出现故障，燃机跳闸。

30.
L86GCV1T—燃料阀GCV1不跟随控制基准
GCV1反馈值与其基准值相差超过4%，判断为GCV1不跟随基准，燃机跳闸。
动作后联关辅助燃料控制阀VS4-4，联开放散阀VA13-18。
31.
L86GCV2T—燃料阀GCV2不跟随控制基准
GCV2反馈值与其基准值相差超过4%，判断为GCV2不跟随基准，燃机跳闸。
动作后联关辅助燃料控制阀VS4-4，联开放散阀VA13-18。
32.
L86GCV3T—燃料阀GCV3不跟随控制基准
GCV3反馈值与其基准值相差超过4%，判断为GCV3不跟随基准，燃机跳闸。
动作后联关辅助燃料控制阀VS4-4，联开放散阀VA13-18。
33.
L86GCVQT—燃料阀GCVQ不跟随控制基准
GCVQ反馈值与其基准值相差超过4%，判断为GCVQ不跟随基准，燃机跳闸。
动作后联关辅助燃料控制阀VS4-4，联开放散阀VA13-18。
34.
L4QETRPZ—交流油泵运行失败
直流事故油泵启动后，交流油泵出口压力低（L63QAL=3.35bar），延时20s，判断为交流油泵运行失败，燃机跳闸。

35.
L5CMPST_TRP—VPRO卡综合保护信号
VPRO卡发出综合保护跳闸信号，燃机跳闸。

36.
L5EX—集控操作平台紧急停机按钮
集控室安装有两个燃机紧急停机按钮，同时按下，燃机跳闸。联关辅助燃料控制阀VS4-4，联开放散阀VA13-18。

37.
L3GRVT—速比阀位置错误
机组点火成功后，速比阀VSR位置反馈与其基准输出信号差值的绝对值大于5%，延时5秒，判断为VSR位置错误，燃机跳闸。
机组点火成功后，速比阀VSR位置反馈与其基准输出信号差值的绝对值大于3%，发速比阀位置错误报警。
动作后联关辅助燃料控制阀VS4-4，联开放散阀VA13-18。
38.
L4FTG_T—天然气温度高高或低低保护
（1）天然气温度升至110℃，燃机跳闸；
（2）天然气温度降至-24.592℃，燃机跳闸。
（1）天然气温度降至-13.617℃，燃机停机；
（2）天然气温度升至104.444℃，燃机停机；
（3）天然气温度升至98.889℃，温度高报警；
（4）天然气温度降至-2.889℃，燃机不允许点火。
39.
L71GSHHT—前置过滤器液位高
（1）1号前置过滤器液位高，燃机跳闸；
（2）2号前置过滤器液位高，燃机跳闸。
前置过滤器设置三套液位计，三取二动作后判断为前置过滤器液位高。
40.
L4LTTH—滑油母管温度传感器故障
滑油母管测量温度的三组热电偶均出现故障，燃机跳闸。
滑油母管测量温度的三组热电偶均任意两支出现故障，燃机自动停机。
41.
L4T_BLN—电池充电器故障
任意三路同时出现充电器交流电欠电压，且直流125V正负极接地，燃机跳闸。
任何两路同时出现充电器交流电欠电压，或直流125V正负极接地，造成直流电压低于90V，发自动停机信号。
42.
L86HEATR_PRET—透平间或阀组间加热器故障
（1）无透平间加热器启动指令而加热器运行；
（2）无阀组间加热器启动直流而加热器运行。
该保护适用于燃机点火前（L28FDX=0）。
43.
L86QE—直流事故油泵电气故障
（1）燃机直流事故油泵进行启动测试时，启动指令发出15s后，如果电流低于100A或高于200A，燃机跳闸。
（2）燃机直流事故油泵进行启动测试时，若88QE电源开关位置第一次检测状态不对，燃机跳闸。
（3）燃机直流事故油泵进行启动测试时，若88QE电源开关位置第二次检测状态不对，燃机跳闸
该保护适用于燃机点火前（L28FDX=0）。
44.
L63QEZ—直流事故油泵启动测试失败
燃机直流事故油泵进行启动测试时，启动指令发出29.5s内，若直流事故油泵状态未反馈，判断为直流事故油泵启动测试失败，燃机跳闸。
该保护适用于燃机点火前（L28FDX=0）。
45.
L94GLTSU—燃机启动时泄漏试验检测失败
泄漏试验检测分两个阶段。
阶段A:燃机转速升至8.4%n0（L14HT），电磁阀20VS打开30秒，对VSR进行检测，P2不应该有压力；
阶段B: VSR打开10秒，对阀间充压，检漏10秒，检测20VG、VGC1、VGC2、VGC3、VGCQ的总体泄漏量K86GLTB，不应低于充压时FPG2的90%，然后20VG打开30秒泄压，阀间压力不应高于6psi，气密性检测完成。
上述任何一个步骤不合格，判断为泄漏试验检测失败，燃机跳闸。
该保护适用于燃机点火前（L28FDX=0）。
46.
L94GLTSD—燃机停机时泄漏试验检测失败
停机时泄漏试验检测失败，燃机跳闸。
说明：停机熄火10秒后，泄漏试验检测开始，检测判断过程同启动时检测过程相同。
该保护适用于燃机熄火后（L28FDX=0）。
47.
L86FPG2IH—点火过程中，天然气P2压力高
点火过程中，FPG2压力高于点火1.25倍基准量时，燃机跳闸。
该保护适用于燃机点火前（L28FDX=0）。
动作后联关辅助燃料控制阀VS4-4，联开放散阀VA13-18。
48.
L94FIG—燃机点火失败
开始点火后，点火计时10秒期间，若两只或以上火焰检测器检测到火焰，则点火成功，否则，判断为点火失败，燃机跳闸。
该保护适用于燃机点火前（L28FDX=0）。
49.
l27qel—直流事故油泵电压低

该保护适用于燃机点火前（L28FDX=0）。
50.
L3ACS—燃料伺服控制系统故障
（1）燃料阀GCV1伺服控制系统故障，燃机跳闸。
（2）燃料阀GCV2伺服控制系统故障，燃机跳闸。
（3）燃料阀GCV3伺服控制系统故障，燃机跳闸。
（4）燃料阀GCVQ伺服控制系统故障，燃机跳闸。
（5）速比阀GRV伺服控制系统故障，燃机跳闸。
该保护适用于燃机点火前（L28FDX=0）。
5.1.3.2燃机停机保护项目L94X
序号
保护项目
保护说明
备注
1.
L1STOP—手动停机
（1）操作员站手动停机；
（2）远控停机。

2.
L94LTH—负荷隧道（2号轴承区域）温度高
负荷隧道温度≥210℃（410℉），燃机停机。
（1）温度≥200℃（392℉），报警；
（2）负荷隧道温度≥260℃（500℉），燃机跳闸。
3.
L39VD2—振动输入信号成组不能工作
任何一组振动传感器不能投入使用，燃机停机。

4.
L94BN—燃机2号轴承冷却风量低
备用88BN风机运行后，两台88BN风机出口压力开关低报警（动作值381mmH2O），燃机自动停机。

5.
L94CPDL—启动期间压气机排气压力低
燃机50%～95%额定转速之间，压气机三个排气压力变送器96CD1a、1b、1c中，任意两个压力低于4psi时，触发燃机排气压力低，燃机停机。
全速空载后，该逻辑不起作用
6.
L94AX_CBSDS—13级防喘阀关闭故障
燃机启动中，转速升至71%n0进行13级防喘阀试验时，任一13级防喘阀未关闭，燃机停机。

7.
L30FTA_ALM—火灾保护失去
燃机正常运行中，CO2火灾保护失去，燃机停机。

8.
L45HGD_SD—危险气体检测保护
（1）同组中，两通道出现故障时，出现“可燃气体检测组故障”报警，延时5秒后，自动减负荷停机；
（1）同组中，任何一通道出现故障，另外两通道中的一只检测到可燃气体浓度高报警时，延时5秒后，自动减负荷停机。
燃机可燃气体检测仪共有三组、九个通道，其中透平间及出风通道内分别装有三个可燃气体检测探头45HT1、2、3和45HT4、5、6，然气模块间出风通道内装有三个探头45HA4、5、6。 浓度5%时高报，浓度8%时高高报。
9.
l86n—电气故障停机

10.
L30SU_FLT—SFC断路保护
燃机启动过程中，燃机转速还未达到脱扣转速（L14HC-84%n0）时，CSF断路器断开，燃机停机。

11.
L94BLN—蓄电池充电器故障
燃机蓄电池任何两路同时出现充电器交流电欠电压，或直流125V正负极接地，造成直流电压低于90V，发自动停机信号。

12.
L39VSD—机组振动大
透平、负荷齿轮或发电机轴承振动达到停机值20.8mm/s，燃机停机。
说明：
轴承振动同组中两只或以上达到停机值20.8mm/s，燃机停机。
（1）轴承振动同组中两只或以上传感器达到跳闸值，燃机跳闸；
（2）轴承振动同组中一只传感器达到跳闸值，另一只达到报警值，并且与其相邻的振动传感器也达到了报警值，燃机跳闸。
13.
L94QQV—滑油除烟器故障

已强制
14.
L94LTTH—滑油母管温度传感器故障
滑油母管测量温度的三组热电偶均任意两支出现故障，燃机自动停机。
滑油母管测量温度的三组热电偶均出现故障，燃机跳闸。
15.
L94FTG_SD—天然气温度高高或低低保护
（1）天然气温度降至-13.617℃，燃机停机；
（2）天然气温度升至104.444℃，燃机停机；
（1）天然气温度升至110℃，燃机跳闸；
（2）天然气温度降至-24.592℃，燃机跳闸。
（3）天然气温度升至98.889℃，温度高报警；
（4）天然气温度降至-2.889℃，燃机不允许点火。
16.
L86VGXZ—负荷齿轮间通风故障
两台通风机88VG1、2都出现电气故障（母线失电、过负荷）或机械故障（风门未打开、33VG1、2未动作），燃机振动停机。

5.1.3.3燃机停机熄火保护项目L94T
序号
保护项目
保护说明
备注
1.
L94XZ—熄火延时保护
燃机停机时（L94X=1），燃机发电机解列8min后，若燃机仍未熄火，熄火延时保护动作，燃机跳闸。
L94XZ —Fired Shutdown Timer。
2.
L2CANT—火焰筒火焰消失
燃机停机解列后（L94SD=1），四个火焰检测器中有1个失去火焰，判断为火焰筒火焰消失，燃机跳闸。
L2CANT—Trip on Can Flameout Timed Out。
3.
L2RBT—低转速火焰保护
燃机停机解列后（L94SD=1），燃机转速＜20%n0后，若燃机仍未熄火，低转速火焰保护动作，燃机跳闸。
L2RBT—
Trip on Blowout Ramp Timed Out。
4.
燃机熄火保护
燃机停机解列后（L94SD=1），四个火焰检测器中有3个失去火焰，燃机跳闸。

5.1.3.4燃机启动检查项目L3STCK
序号
项目
保护说明
备注
1.
L86TCI—压气机进气热电偶指示不一致

2.

3.

4.

5.

6.

5.1.3.5燃机runback项目
序号
保护项目
保护说明
备注
1.

2.

3.

4.

5.
