Google卫星地图准确插入到CAD的方法
（重点是WGS84经纬度坐标转西安80坐标）

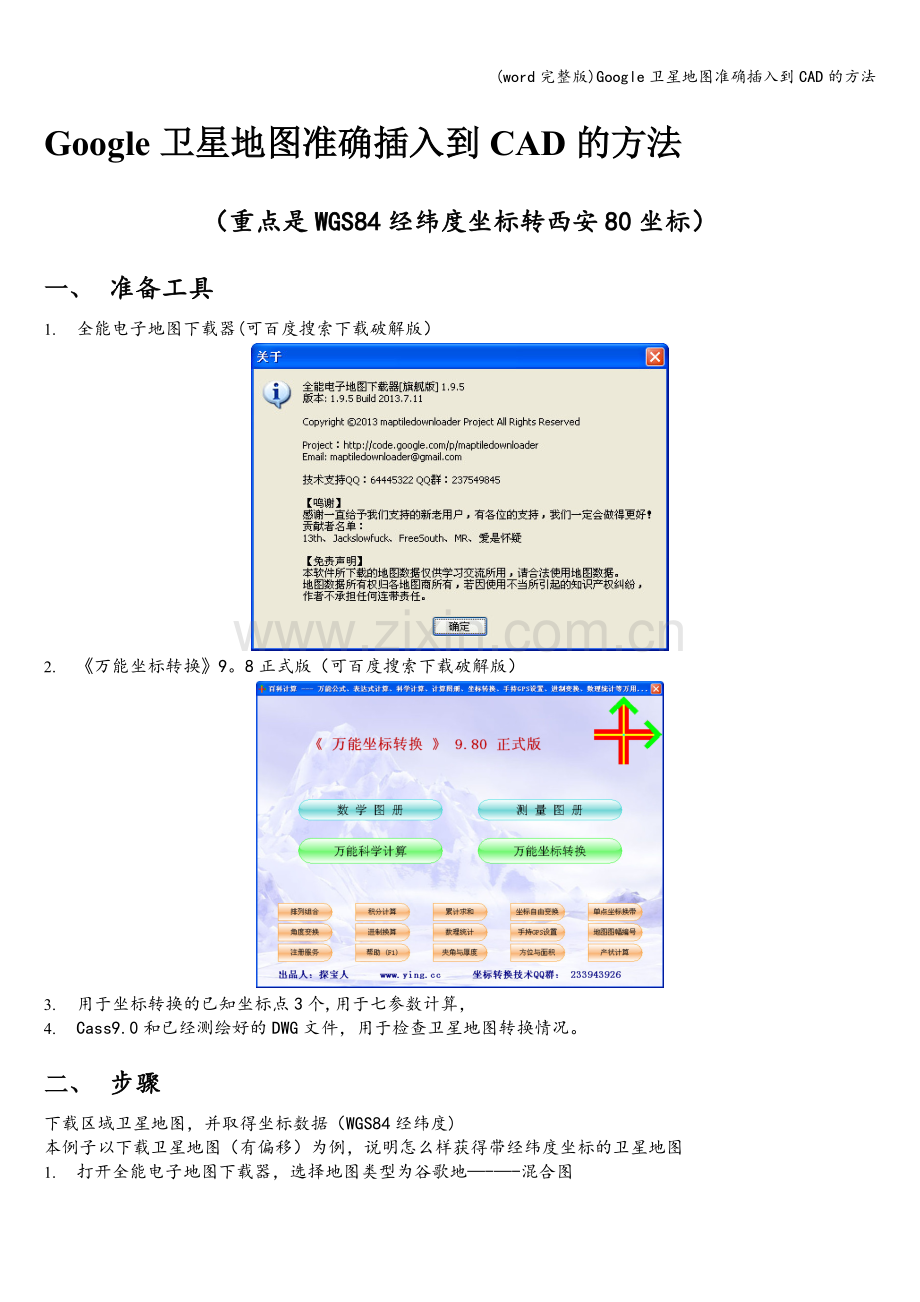

一、 准备工具
1. 全能电子地图下载器(可百度搜索下载破解版）

2. 《万能坐标转换》9。8正式版（可百度搜索下载破解版）

3. 用于坐标转换的已知坐标点3个,用于七参数计算，
4. Cass9.0和已经测绘好的DWG文件，用于检查卫星地图转换情况。
二、 步骤
下载区域卫星地图，并取得坐标数据（WGS84经纬度)
本例子以下载卫星地图（有偏移）为例，说明怎么样获得带经纬度坐标的卫星地图

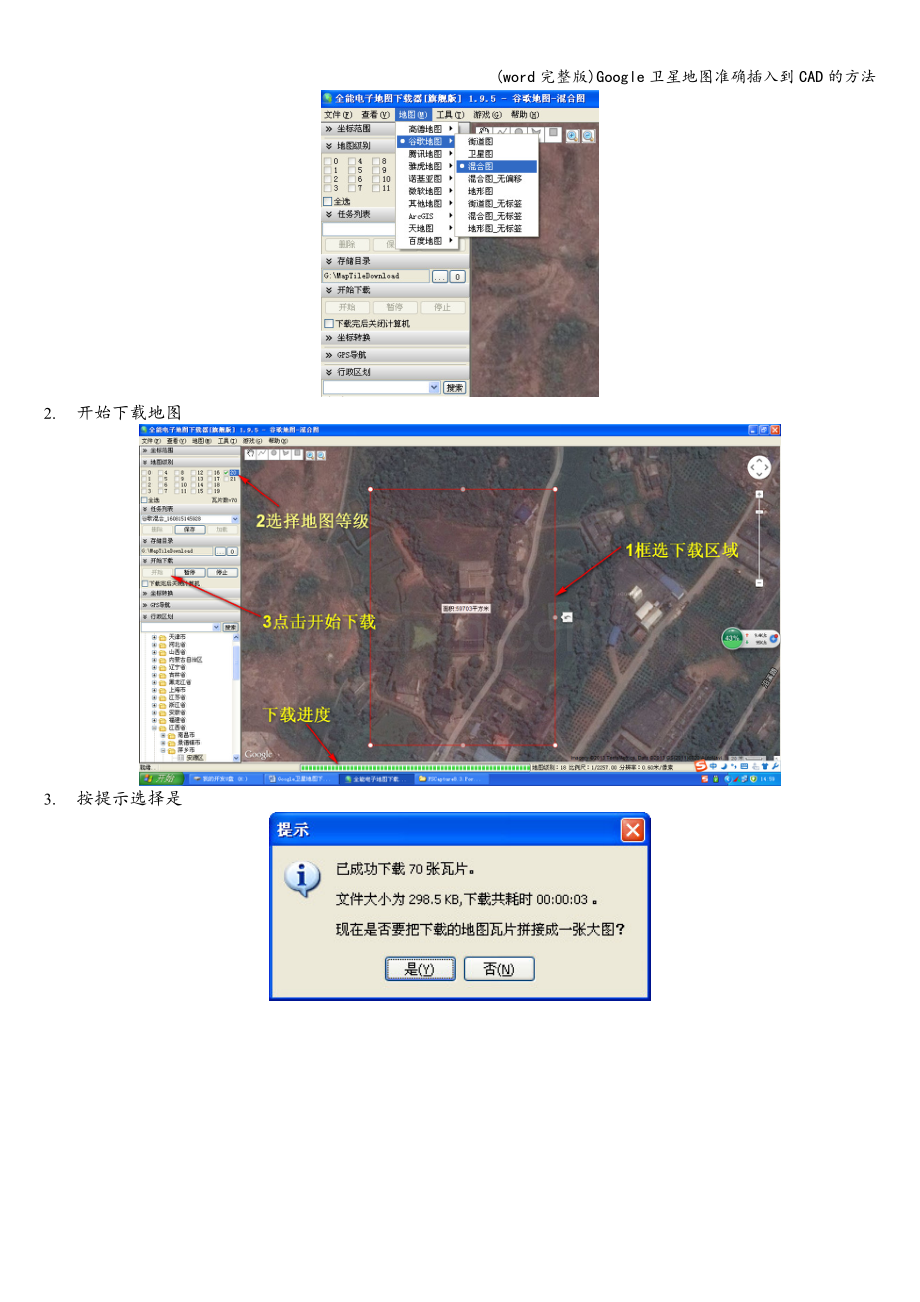

1. 打开全能电子地图下载器，选择地图类型为谷歌地—-—-混合图

2. 开始下载地图

3. 按提示选择是

4. 选打开,查看下载的地图和坐标数据

5. 坐标数据文件(。TXT格式文件)打开
6. 在全能电子地图下载器中选择坐标转换---火星转地球，填入上面记录的两个经纬度坐标，执行坐标转换，并记录，用于后面WGS84坐标转西安80坐标。

7. 火星坐标转地球坐标

8. 这样就得到一张卫星地图，和图左下角和右上角的WGS84的经纬度坐标，下面接着可以对该坐标转换到西安80坐标系了。
9. 利用《万能坐标转换》计算七参数并将经纬度坐标转换为西安80坐标
10. WGS84经纬度坐标-—WGS84公里网坐标，三个已知控制点坐标见图

11. 利用RTK获取控制点的WGS84经纬度坐标，利用《万能坐标转换》将WGS84经纬度坐标无参数转换成WGS84公里网坐标

12. 计算该地区七参数

13. 利用七参数转换下载的卫星地图的左下角和右上角坐标的西安80坐标

14. 插入地图到CASS9。0，将下载的地图复制到dwg同一个文件夹下,用Cass9.0打开需插入卫星地图的DWG文件,按照转换后的两个坐标绘制一个矩形，见图所示
插入卫星图，效果见图，误差在2米左右，可以通过现场特征地物，再进行精确平移。
