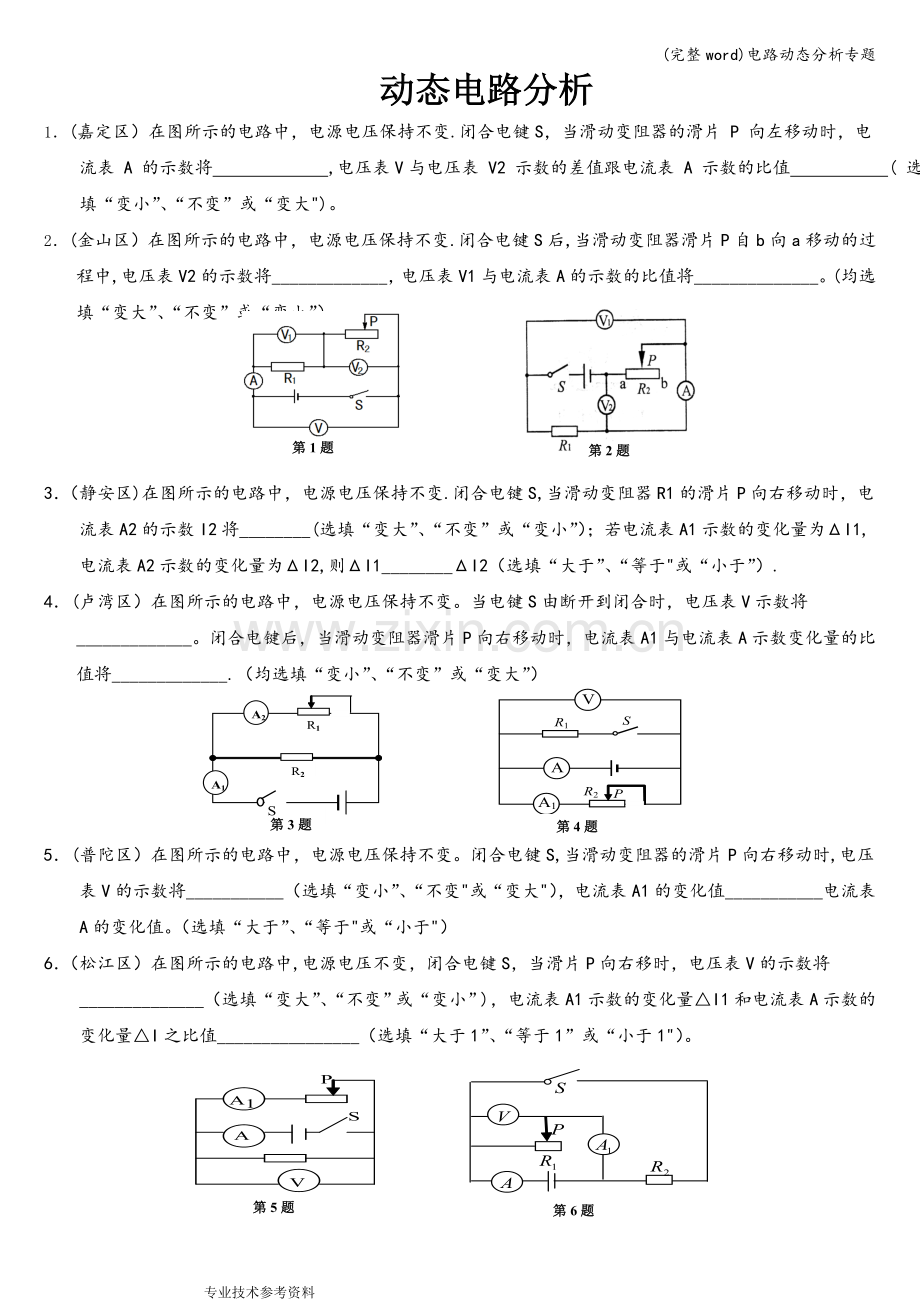

动态电路分析
1． (嘉定区）在图所示的电路中，电源电压保持不变.闭合电键S，当滑动变阻器的滑片 P 向左移动时，电流表 A 的示数将 ,电压表V与电压表 V2 示数的差值跟电流表 A 示数的比值 ( 选填“变小”、“不变”或“变大")。
第2题
第1题

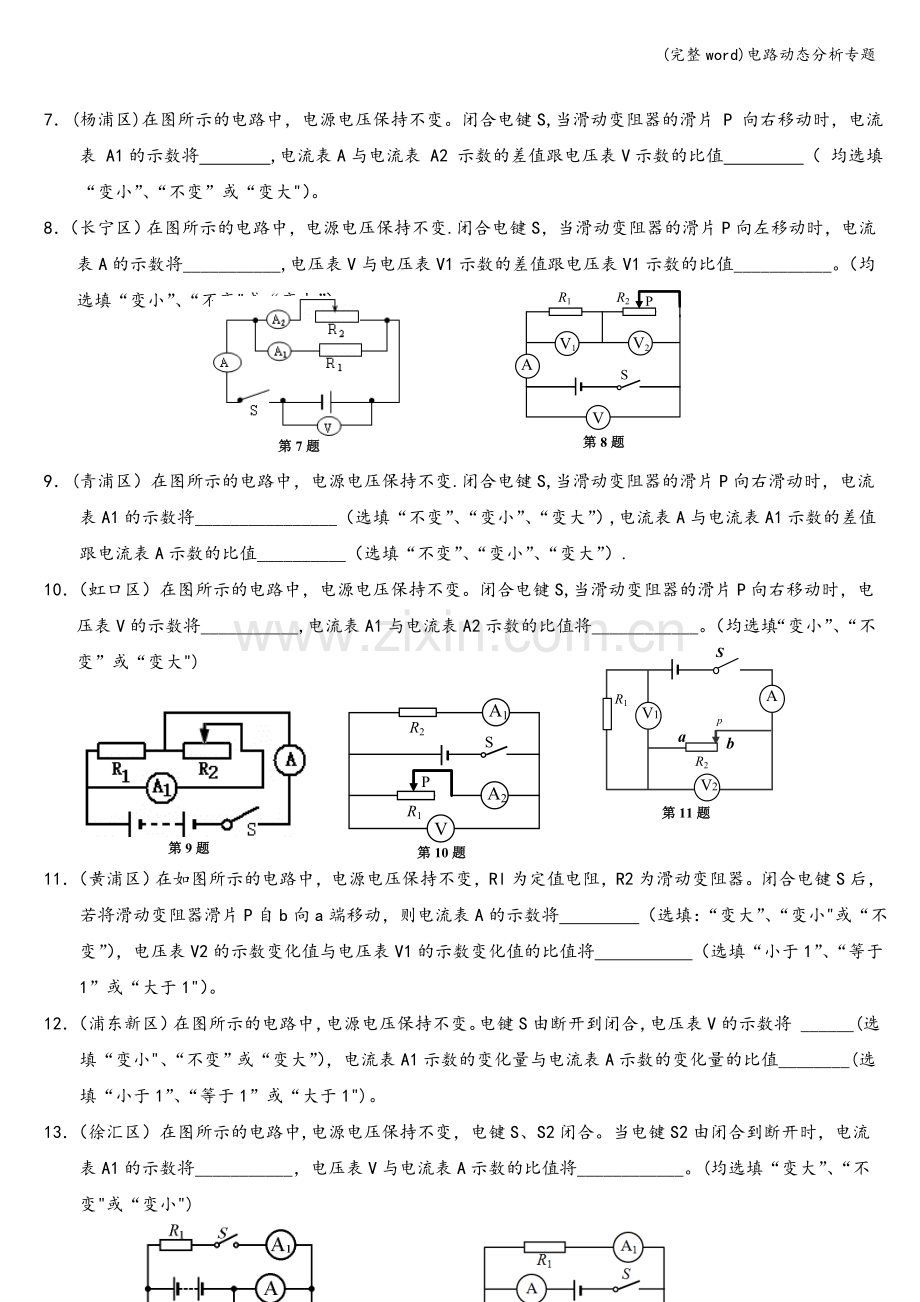

2． (金山区）在图所示的电路中，电源电压保持不变.闭合电键S后,当滑动变阻器滑片P自b向a移动的过程中,电压表V2的示数将_____________，电压表V1与电流表A的示数的比值将______________。(均选填“变大”、“不变”或“变小”）

3．（静安区)在图所示的电路中，电源电压保持不变.闭合电键S,当滑动变阻器R1的滑片P向右移动时，电流表A2的示数I2将________(选填“变大”、“不变”或“变小”）；若电流表A1示数的变化量为ΔI1,电流表A2示数的变化量为ΔI2,则ΔI1________ΔI2（选填“大于”、“等于"或“小于”）.
第4题
4．(卢湾区）在图所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电压表V示数将_____________。闭合电键后，当滑动变阻器滑片P向右移动时，电流表A1与电流表A示数变化量的比值将_____________.（均选填“变小”、“不变”或“变大”）
第3题

5．(普陀区）在图所示的电路中，电源电压保持不变。闭合电键S,当滑动变阻器的滑片P向右移动时,电压表V的示数将___________（选填“变小”、“不变"或“变大"），电流表A1的变化值___________电流表A的变化值。（选填“大于”、“等于"或“小于"）
6．（松江区）在图所示的电路中,电源电压不变，闭合电键S，当滑片P向右移时，电压表V的示数将______________（选填“变大”、“不变”或“变小”)，电流表A1示数的变化量△I1和电流表A示数的变化量△I之比值________________（选填“大于1”、“等于1”或“小于1"）。
第5题
第6题

7．(杨浦区)在图所示的电路中，电源电压保持不变。闭合电键S,当滑动变阻器的滑片 P 向右移动时，电流表 A1的示数将 ,电流表A与电流表 A2 示数的差值跟电压表V示数的比值 （ 均选填“变小”、“不变”或“变大"）。
第7题
第8题
8．（长宁区）在图所示的电路中，电源电压保持不变.闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将___________,电压表V与电压表V1示数的差值跟电压表V1示数的比值___________。（均选填“变小”、“不变"或“变大”）

9．(青浦区）在图所示的电路中，电源电压保持不变.闭合电键S,当滑动变阻器的滑片P向右滑动时，电流表A1的示数将________________（选填“不变”、“变小”、“变大”）,电流表A与电流表A1示数的差值跟电流表A示数的比值__________（选填“不变”、“变小”、“变大”）.
第11题
10．（虹口区）在图所示的电路中，电源电压保持不变。闭合电键S,当滑动变阻器的滑片P向右移动时，电压表V的示数将___________,电流表A1与电流表A2示数的比值将____________。（均选填“变小”、“不变”或“变大")
第10题
第9题

11．（黄浦区）在如图所示的电路中，电源电压保持不变，Rl为定值电阻，R2为滑动变阻器。闭合电键S后，若将滑动变阻器滑片P自b向a端移动，则电流表A的示数将 （选填：“变大”、“变小"或“不变”），电压表V2的示数变化值与电压表V1的示数变化值的比值将 （选填“小于1”、“等于1”或“大于1"）。
12．（浦东新区）在图所示的电路中，电源电压保持不变。电键S由断开到闭合，电压表V的示数将 ______(选填“变小"、“不变”或“变大”），电流表A1示数的变化量与电流表A示数的变化量的比值________(选填“小于1”、“等于1”或“大于1")。
13．（徐汇区）在图所示的电路中,电源电压保持不变，电键S、S2闭合。当电键S2由闭合到断开时，电流表A1的示数将___________，电压表V与电流表A示数的比值将____________。(均选填“变大”、“不变"或“变小")
第13题
第12题

14。（闸北区）在图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电压表V的示数将 ，电流表A与电流表A1示数的比值将 （均选填“变大”、“不变”或“变小"）。
15． （奉贤区）如图所示，闭合电键S，当滑动变阻器的滑片向右移动时，电压表V的示数将 .电流表A3与电流表 A1 示数的差值跟电压表V示数的比值 （ 均选填“变小”、“不变”或“变大”)。
第14题
第15题

练习一
1、在图1所示的电路中,电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将 ，电压表V与电流表A示数的比值将 。（均选填“变大"、“变小”或“不变”）
2、在图2所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将________，电压表V示数与电流表A示数的比值将_________。（均选填“变小”、“不变”或“变大”）
3、在图3所示的电路中，电源电压保持不变。闭合电键S,当滑动变阻器的滑片P向右移动时，电流表A的示数将 ，电压表V1与电压表V2示数的比值将 。（选填“增大”、“减小”或“不变”）
R1
V
A
S
R2
P
图2
R1
S
图3
V1
V2
A
R2

图4
图1

P
A

R2
S
v
R1

4、如图4所示电路中，电源电压保持不变。闭合电键S,当滑动变阻器的滑片P向右移动时，电流表A的示数将________，电压表V的示数将______（均选填“变小”、“不变”或“变大”）。
5、如图5所示的电路中,电源电压保持不变，闭合电键K，当滑动变阻器的滑片向右移动时，电压表的示数将 ；电流表的示数将 。(均选填“变小”、“不变”或“变大”）
6、在图6所示的电路中,电源电压保持不变。当电键S由断开到闭合时，电流表A1的示数将 ，电压表V与电流表A示数的比值将 。（均选填“变小”、“不变”或“变大”）
R1
A1
R2
V
S
A
图6
图5

7、在图7所示的电路中，电源电压保持不变.当电键S由断开到闭合时,电表_________的示数将变大（选填“V”、“A”或“A1"）。闭合电键S后，当滑动变阻器滑片P向右移动时,电压表V的示数与电流表A、A1示数差的比值将_________（选填“变小”、“不变”或“变大”)。
8、 图8所示电路，电源电压保持不变，当滑动变阻器滑片P向右移动过程中，V2表的示数将 ，电流表A的示数跟电压表V1与电压表V2示数的差值的比值将 （选填“变大"、“变小”或“不变”）
图9
R2
P
S
R1
A
A1
A2
图8
图7
R2
P
A
A1
S
R1
V

9、在图9所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P由图示位置向左移动时，电流表A1的示数将 （选填“变大”、“不变”或“变小”）.电流表A与电流表A2的示数的差值跟电流表A1示数的比值 (选填“大于1"、“等于1”或“小于1”）。
图7
P
R1
R2
V
A1
S
A
10、在图7所示的电路中，电源电压保持不变.闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将___________，电流表A1与电流表A示数的比值将____________.(均选填“变小”、“不变”或“变大"）
图11

11、在图11所示的电路中,电源电压保持不变.电键S由断开到闭合时,电压表V1示数将 ；电键S闭合时,当滑动变阻器的滑片P向右移动时，电压表V2示数的变化量与电流表A示数的变化量的比值将 （均选填“增大"、“不变”或“减小”）
R2
S
P
V1
V2
R1
图13
图12
R2
S
R1

V1
P
A

V2

12、在图12所示的电路中，电源电压保持不变。闭合电键S,当滑动变阻器的滑片P自左端向中点移动时，电压表V1的示数将_________,电压表V2示数的变化值与电流表A示数变化值的比值将_________.（均选填“变大”、“不变”或“变小”）

13、在图13所示的电路中,电源电压保持不变。闭合电键S后，当滑动变阻器R1上的滑片P自中点向右端移动时，电压表V1的示数 ,电压表V1的示数与电压表V2的示数之和将 。(均选填“变小"、“不变”或“变大”)。

14．在图14所示的电路中，电源电压保持不变.闭合电键S，且未移动滑片，三个电表中_______表的示数变大(选填“A”、“A1”或“V"）；当滑动变阻器的滑片P向右移动时,电流表A与电流表A1示数的比值将_______(选填“变小”、“不变”或“变大”）.
15．在图15所示的电路中，电源电压保持不变。当电键S由断开到闭合时,电压表V示数将 ，电流表A1的示数将 ，电压表V与电流表A示数的比值将 。(均选填“变大”、“不变”或“变小”）
图14
R2
P
A
A1
S
R1
V
V
A1
A
R2
S
R1
图15
图16

16．在如图16所示的电路中，电源电压不变，当电键S由闭合到断开时,电流表A的示数将 ，电压表V1的示数将 .S断开后,将滑片向右移动，则电流表A的示数将 ，电压表V1示数与电压表V2示数的比值将 。（均选填“变大”、“变小”或“不变”）
17．某导体两端的电压为3伏，通过的电流为0。3安，则10秒内通过它的电量为 库。若把它接在6伏的电源两端，通过它的电流将 （选填“变大”、“不变"或“变小”)。
图18
R2
R1
A1
A
S
V
P
18．在图18所示电路中,电源电压保持不变，闭合电键S,当滑动变阻器的滑片P向右移动时，电流表A1示数将 ；电压表V示数跟电流表A示数的比值 。(均选填“变小"、“不变”或“变大”)

练习二
1 ．如图1所示的电路中，当电键S由闭合到断开,电路中的总电阻将________，断开电键S后，将滑片P向右移动,则电压表V和电流表A的示数的乘积将_______（均选填“变大”、“不变"或“变小”）.
V1
V2
图2
图1
A
V
R1
R2
P
S
图3

2．在图2所示的电路中，电源电压保持不变。当电键S闭合，滑片向右移动时，其中电表示数不变的是________,电压表V1示数与电流表A2示数的比值将________ 。(选填“变大”、“不变"或“变小”)。
3．如图3所示,电源电压保持不变。闭合电键S，当滑动变阻器的滑片 P 向右移动时,电流表 A 的示数将_______ （选填“变小”、“不变”或“变大”),电压表V与电压表 V2 示数的差值跟电压表 V1 示数的比值_______ ( 选填“小于1”、“等于1”或“大于1"）

4．在图4所示的电路中，电源电压保持不变.闭合电键S，当滑动变阻器的滑片P向右移动时,电压表V与电压表V2示数的差值将_______ （选填“变小”、“不变”或“变大”).当滑片P分别在滑动变阻器的两个端点、中点d和图中c位置时,电压表V2的示数从小到大排列分别为0伏、2伏、3伏和4伏,则在图示c位置时电压表V2的示数为_______伏.
图4
R1
P
R2
S
V1
V2
V
c d
A
图5
R2
P
A
A1
S
R1
V
图6
5．在图5所示的电路中,电源电压保持不变.闭合电键S,且未移动滑片,三个电表中_______表的示数变大（选填“A"、“A1”或“V”）;当滑动变阻器的滑片P向右移动时，电流表A与电流表A1示数的比值将_______（选填“变小"、“不变”或“变大”）.

6．如图6所示电路，电源电压不变，闭合电键S,将滑片向左移动，电流表A的示数将_______，电流表A与A1示数的比值将_______.当滑片移至左端时,电键S由闭合到断开，则电压表V的示数将_______，电压表V示数与电流表A示数的比值将_______。(均选填“变大"、“变小”或“不变”)

答案:
真题：1.变大；不变 2.变小;不变 3。变小；不变 4。不变;不变 5.不变;等于 6。不变；等于1 7.不变；不变 8;变大；变小 9。变小;变大 10。不变;变大 11。变大；等于1 12。不变；等于1 13。不变;变大 14。不变；变小 15.不变；变小

练习一：1。变小;不变 2。变小;变大 3.变大；变大 4.变小；不变 5。不变；变小 6。不变；变小 7.A;不变
8。变大；不变 9.不变；等于1 10.不变；变小 11。变小；不变 12。不变；不变 13.变大；不变 14。A；变小 15。不变；不变 16.变大;变小;变小,变大 17.3；变大 18.变小;变大
