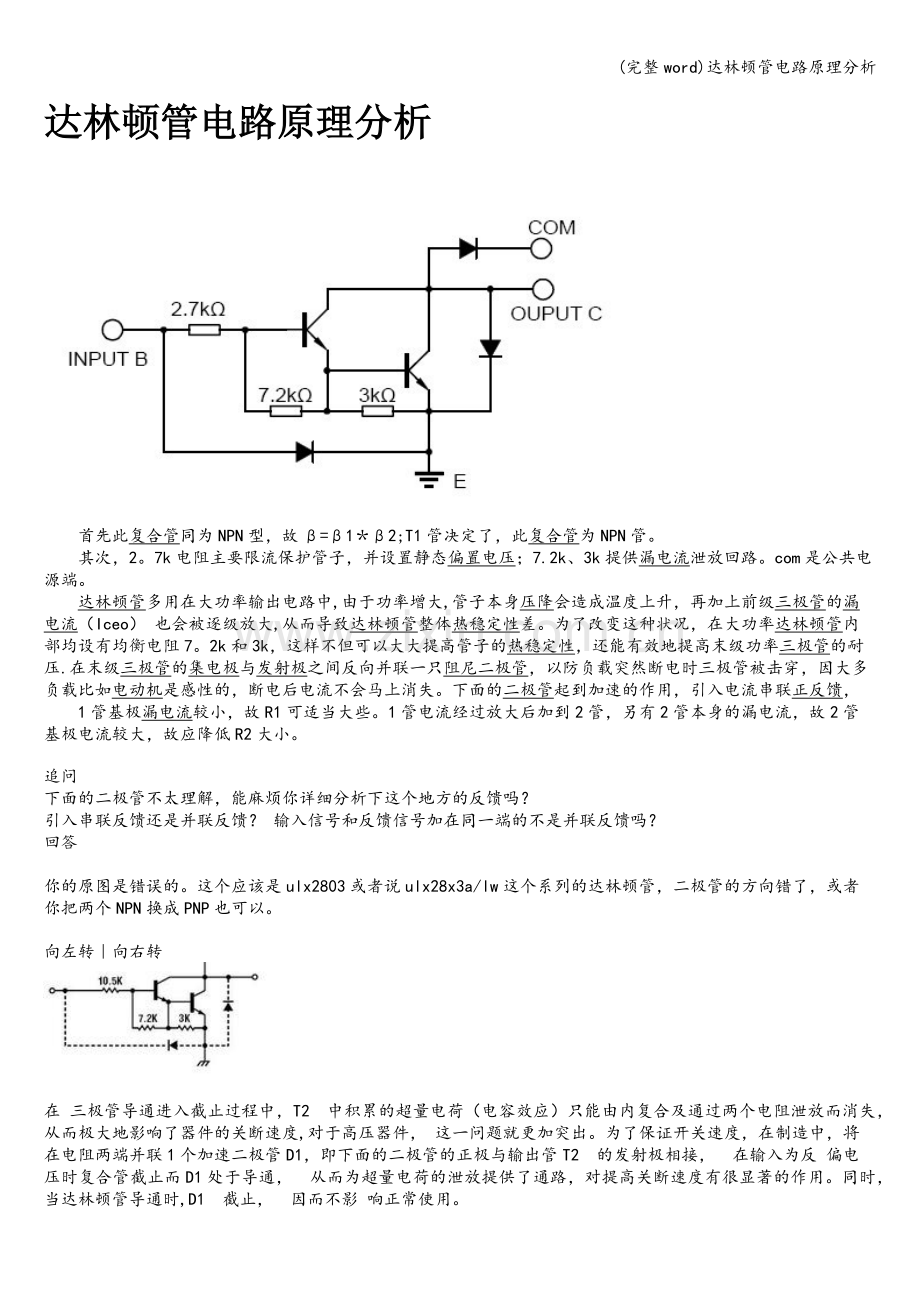

达林顿管电路原理分析

　　首先此复合管同为NPN型，故β=β1＊β2;T1管决定了，此复合管为NPN管。
　　其次，2。7k电阻主要限流保护管子，并设置静态偏置电压；7.2k、3k提供漏电流泄放回路。com是公共电源端。
　　达林顿管多用在大功率输出电路中,由于功率增大,管子本身压降会造成温度上升，再加上前级三极管的漏电流（Iceo） 也会被逐级放大,从而导致达林顿管整体热稳定性差。为了改变这种状况，在大功率达林顿管内部均设有均衡电阻7。2k和3k，这样不但可以大大提高管子的热稳定性，还能有效地提高末级功率三极管的耐压.在末级三极管的集电极与发射极之间反向并联一只阻尼二极管，以防负载突然断电时三极管被击穿，因大多负载比如电动机是感性的，断电后电流不会马上消失。下面的二极管起到加速的作用，引入电流串联正反馈，
　　1管基极漏电流较小，故R1可适当大些。1管电流经过放大后加到2管，另有2管本身的漏电流，故2管基极电流较大，故应降低R2大小。

追问
下面的二极管不太理解，能麻烦你详细分析下这个地方的反馈吗？
引入串联反馈还是并联反馈？ 输入信号和反馈信号加在同一端的不是并联反馈吗？
回答
你的原图是错误的。这个应该是ulx2803或者说ulx28x3a/lw这个系列的达林顿管，二极管的方向错了，或者你把两个NPN换成PNP也可以。
向左转｜向右转

在 三极管导通进入截止过程中，T2 中积累的超量电荷（电容效应）只能由内复合及通过两个电阻泄放而消失，从而极大地影响了器件的关断速度,对于高压器件， 这一问题就更加突出。为了保证开关速度，在制造中，将在电阻两端并联1个加速二极管D1，即下面的二极管的正极与输出管T2 的发射极相接， 在输入为反 偏电压时复合管截止而D1处于导通， 从而为超量电荷的泄放提供了通路，对提高关断速度有很显著的作用。同时，当达林顿管导通时,D1 截止， 因而不影 响正常使用。
