单片机12864动态波形显示.doc

(完整版)单片机12864动态波形显示
/***＊＊＊＊******＊****＊*＊******＊＊**＊＊*＊*****＊＊＊＊*＊＊*＊＊＊**＊*＊＊***＊＊***＊*＊＊*＊***＊*＊*＊

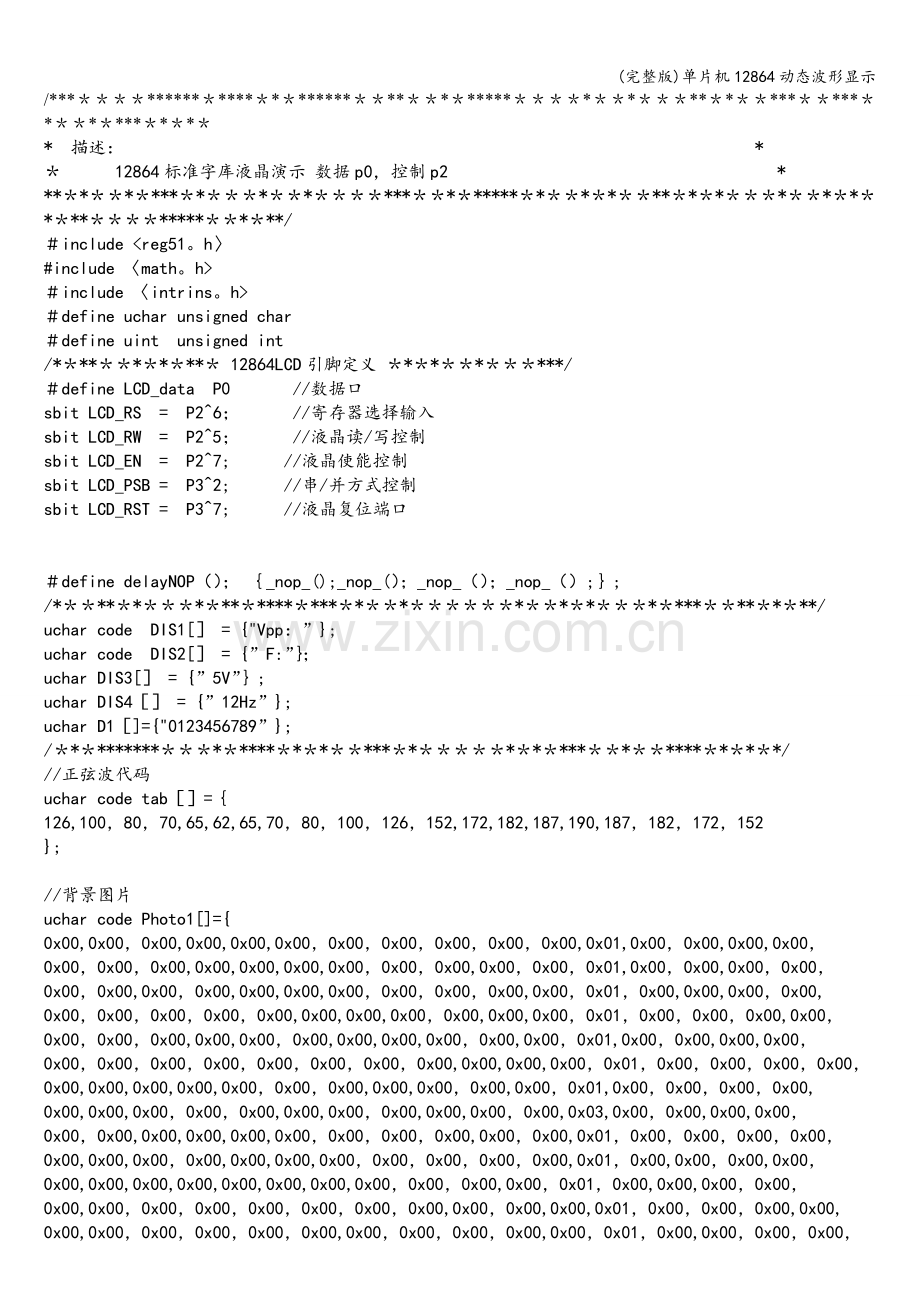

* 描述： *
＊ 12864标准字库液晶演示 数据p0，控制p2 *
**＊*＊＊*＊***＊*＊＊＊*＊＊*＊＊＊＊***＊＊*＊*****＊*＊＊*＊*＊＊**＊*＊*＊＊＊*＊＊*＊*＊*＊**＊＊＊＊*****＊＊*＊**/
＃include <reg51。h〉
#include 〈math。h>
＃include 〈intrins。h>
＃define uchar unsigned char
＃define uint unsigned int
/*＊**＊＊*＊*＊**＊ 12864LCD引脚定义 ＊*＊*＊＊*＊＊＊***/
＃define LCD_data P0 //数据口
sbit LCD_RS = P2^6； //寄存器选择输入
sbit LCD_RW = P2^5； //液晶读/写控制
sbit LCD_EN = P2^7; //液晶使能控制
sbit LCD_PSB = P3^2; //串/并方式控制
sbit LCD_RST = P3^7; //液晶复位端口

＃define delayNOP（）； ｛_nop_();_nop_(）；_nop_（）；_nop_（）;｝;
/*＊＊**＊*＊＊＊*＊**＊****＊***＊*＊＊*＊＊＊＊＊＊*＊＊*＊*＊＊＊*＊***＊＊**＊*＊**/
uchar code DIS1[］ = {"Vpp：”};
uchar code DIS2[］ = {”F:”｝；
uchar DIS3[］ = {”5V”｝;
uchar DIS4［］ = {”12Hz”};
uchar D1［]={"0123456789”};
/＊*＊*******＊＊＊*＊****＊*＊*＊＊***＊*＊＊＊＊＊*＊*＊***＊＊*＊＊****＊*＊*＊*/
//正弦波代码
uchar code tab［］=｛
126,100，80，70,65,62,65,70，80，100，126，152,172,182,187,190,187，182，172，152
};

//背景图片

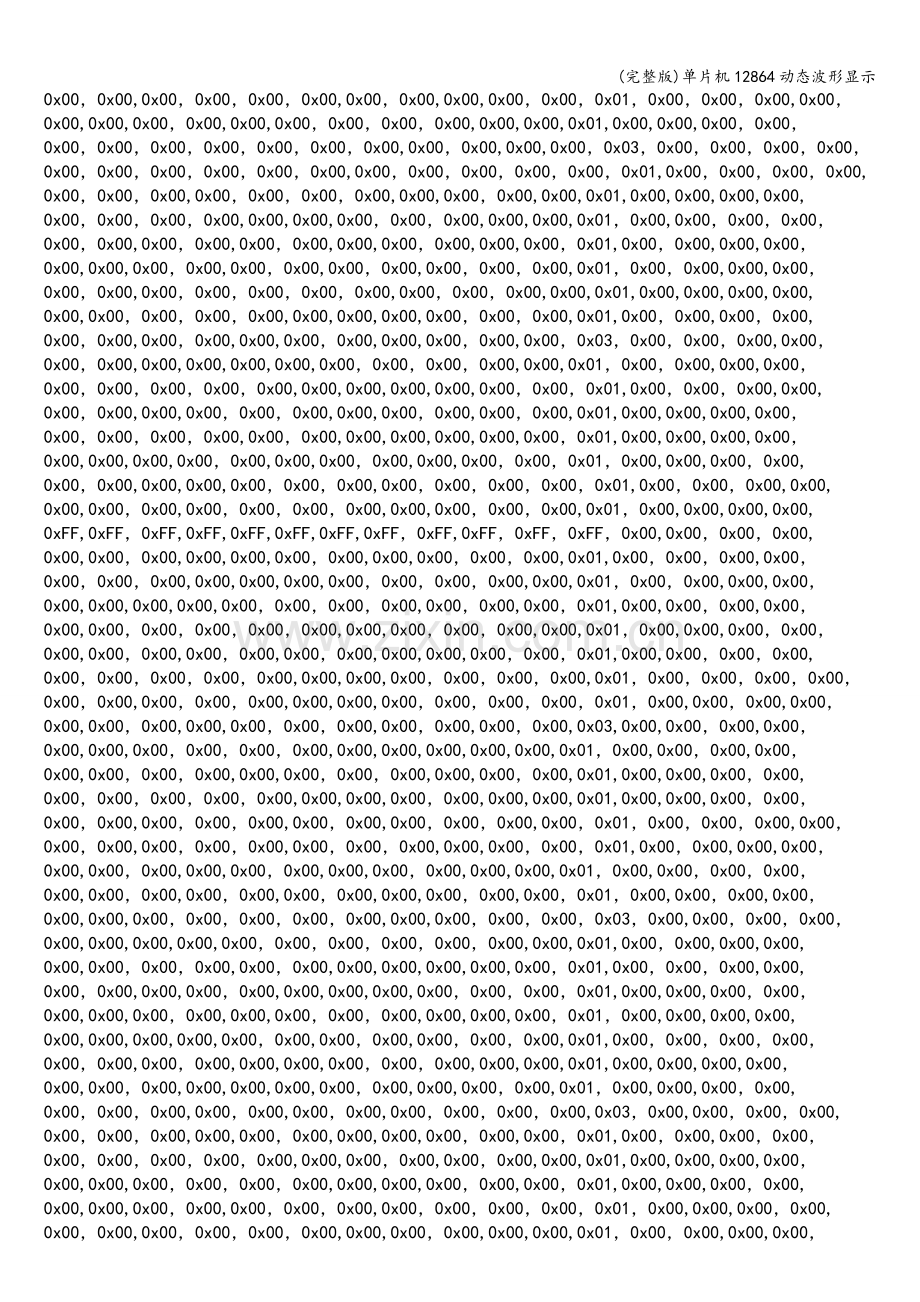

uchar code Photo1[]={
0x00,0x00，0x00,0x00,0x00,0x00，0x00，0x00，0x00，0x00，0x00,0x01,0x00，0x00,0x00,0x00，
0x00，0x00，0x00,0x00,0x00,0x00,0x00，0x00，0x00,0x00，0x00，0x01,0x00，0x00,0x00，0x00，
0x00，0x00,0x00，0x00,0x00,0x00,0x00，0x00，0x00，0x00,0x00，0x01，0x00,0x00,0x00，0x00,
0x00，0x00，0x00，0x00，0x00,0x00,0x00,0x00，0x00,0x00,0x00，0x01，0x00，0x00，0x00,0x00，
0x00，0x00，0x00,0x00,0x00，0x00,0x00,0x00,0x00，0x00,0x00，0x01,0x00，0x00,0x00,0x00，
0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x00,0x00,0x00,0x00，0x01，0x00，0x00，0x00，0x00，
0x00,0x00,0x00,0x00,0x00，0x00，0x00,0x00,0x00，0x00,0x00，0x01,0x00，0x00，0x00，0x00,
0x00,0x00,0x00，0x00，0x00,0x00,0x00，0x00,0x00,0x00，0x00,0x03,0x00，0x00,0x00,0x00，
0x00，0x00,0x00,0x00,0x00,0x00，0x00，0x00，0x00,0x00，0x00,0x01，0x00，0x00，0x00，0x00，
0x00,0x00,0x00，0x00,0x00,0x00,0x00，0x00，0x00，0x00，0x00,0x01，0x00,0x00，0x00,0x00，
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00，0x00，0x00,0x00，0x01，0x00,0x00,0x00，0x00，
0x00,0x00，0x00，0x00，0x00，0x00，0x00，0x00,0x00，0x00,0x00,0x01，0x00，0x00，0x00,0x00,
0x00,0x00，0x00，0x00，0x00，0x00,0x00，0x00，0x00，0x00,0x00，0x01，0x00,0x00，0x00，0x00，
0x00，0x00,0x00，0x00，0x00，0x00,0x00，0x00,0x00,0x00，0x00，0x01，0x00，0x00，0x00,0x00，
0x00,0x00,0x00，0x00,0x00,0x00，0x00，0x00，0x00,0x00,0x00,0x01,0x00,0x00,0x00，0x00，
0x00，0x00，0x00，0x00，0x00，0x00，0x00,0x00，0x00,0x00,0x00，0x03，0x00，0x00，0x00，0x00，
0x00，0x00，0x00，0x00，0x00，0x00,0x00，0x00，0x00，0x00，0x00，0x01,0x00，0x00，0x00，0x00,
0x00，0x00，0x00,0x00，0x00，0x00，0x00,0x00,0x00，0x00,0x00,0x01,0x00,0x00,0x00,0x00,
0x00，0x00，0x00，0x00,0x00,0x00,0x00，0x00，0x00,0x00,0x00,0x01，0x00,0x00，0x00，0x00，
0x00，0x00,0x00，0x00,0x00，0x00,0x00,0x00，0x00,0x00,0x00，0x01,0x00，0x00,0x00,0x00，
0x00,0x00,0x00，0x00,0x00，0x00,0x00，0x00,0x00，0x00，0x00,0x01，0x00，0x00,0x00,0x00，
0x00，0x00,0x00，0x00，0x00，0x00，0x00,0x00，0x00，0x00,0x00,0x01,0x00,0x00,0x00,0x00,
0x00,0x00，0x00，0x00，0x00,0x00,0x00,0x00,0x00，0x00，0x00,0x01,0x00，0x00,0x00，0x00,
0x00，0x00,0x00，0x00,0x00,0x00，0x00,0x00,0x00，0x00,0x00，0x03，0x00，0x00，0x00,0x00，
0x00，0x00,0x00,0x00,0x00,0x00,0x00，0x00，0x00，0x00,0x00,0x01，0x00，0x00,0x00,0x00，
0x00，0x00，0x00，0x00，0x00,0x00,0x00,0x00,0x00,0x00，0x00，0x01,0x00，0x00，0x00,0x00,
0x00，0x00,0x00,0x00，0x00，0x00,0x00,0x00，0x00,0x00，0x00,0x01,0x00,0x00,0x00,0x00，
0x00，0x00，0x00，0x00,0x00，0x00,0x00,0x00,0x00,0x00,0x00，0x01,0x00,0x00,0x00,0x00，
0x00,0x00,0x00,0x00，0x00,0x00,0x00，0x00,0x00,0x00，0x00，0x01，0x00,0x00,0x00，0x00,
0x00，0x00,0x00,0x00,0x00，0x00，0x00,0x00，0x00，0x00，0x00，0x01,0x00，0x00，0x00,0x00,
0x00,0x00，0x00,0x00，0x00，0x00，0x00,0x00,0x00，0x00，0x00,0x01，0x00,0x00,0x00,0x00,
0xFF,0xFF，0xFF,0xFF,0xFF,0xFF,0xFF,0xFF，0xFF,0xFF，0xFF，0xFF，0x00,0x00，0x00，0x00,
0x00,0x00，0x00,0x00,0x00,0x00，0x00,0x00,0x00，0x00，0x00,0x01,0x00，0x00，0x00,0x00，
0x00，0x00，0x00,0x00,0x00,0x00,0x00，0x00，0x00，0x00,0x00,0x01，0x00，0x00,0x00,0x00，
0x00,0x00,0x00,0x00,0x00，0x00，0x00，0x00,0x00，0x00,0x00，0x01,0x00,0x00，0x00,0x00，
0x00,0x00，0x00，0x00，0x00，0x00,0x00,0x00，0x00，0x00,0x00,0x01，0x00,0x00,0x00，0x00，
0x00,0x00，0x00,0x00，0x00,0x00，0x00,0x00,0x00,0x00，0x00，0x01,0x00,0x00，0x00，0x00,
0x00，0x00，0x00，0x00，0x00,0x00,0x00,0x00，0x00，0x00，0x00,0x01，0x00，0x00，0x00，0x00，
0x00，0x00,0x00，0x00，0x00,0x00,0x00,0x00，0x00，0x00，0x00，0x01，0x00,0x00，0x00,0x00，
0x00,0x00，0x00,0x00,0x00，0x00，0x00,0x00，0x00,0x00，0x00,0x03,0x00,0x00，0x00,0x00，
0x00,0x00,0x00，0x00，0x00，0x00,0x00,0x00,0x00,0x00,0x00,0x01，0x00,0x00，0x00,0x00，
0x00,0x00，0x00，0x00,0x00,0x00，0x00，0x00,0x00,0x00，0x00,0x01,0x00,0x00,0x00，0x00,
0x00，0x00，0x00，0x00，0x00,0x00,0x00,0x00，0x00,0x00,0x00,0x01,0x00,0x00,0x00，0x00，
0x00，0x00,0x00，0x00，0x00,0x00，0x00,0x00，0x00，0x00,0x00，0x01，0x00，0x00，0x00,0x00，
0x00，0x00,0x00，0x00，0x00,0x00，0x00，0x00,0x00,0x00，0x00，0x01,0x00，0x00,0x00,0x00，
0x00,0x00，0x00,0x00,0x00，0x00,0x00,0x00，0x00,0x00,0x00,0x01，0x00,0x00，0x00，0x00，
0x00,0x00，0x00,0x00，0x00,0x00，0x00,0x00,0x00，0x00,0x00，0x01，0x00,0x00，0x00,0x00，
0x00,0x00,0x00，0x00，0x00，0x00，0x00,0x00,0x00，0x00，0x00，0x03，0x00,0x00，0x00，0x00，
0x00,0x00,0x00,0x00,0x00，0x00，0x00，0x00，0x00，0x00,0x00,0x01,0x00，0x00,0x00,0x00,
0x00,0x00，0x00，0x00,0x00，0x00,0x00,0x00,0x00,0x00,0x00，0x01,0x00，0x00，0x00,0x00,
0x00，0x00,0x00,0x00，0x00,0x00,0x00,0x00,0x00，0x00，0x00，0x01,0x00,0x00,0x00，0x00，
0x00,0x00,0x00，0x00,0x00,0x00，0x00，0x00,0x00,0x00,0x00，0x01，0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00，0x00,0x00，0x00,0x00，0x00，0x00,0x01,0x00，0x00，0x00，0x00，
0x00，0x00,0x00，0x00,0x00,0x00,0x00，0x00，0x00,0x00,0x00,0x01,0x00,0x00,0x00,0x00，
0x00,0x00，0x00,0x00,0x00,0x00,0x00，0x00,0x00,0x00，0x00,0x01，0x00,0x00,0x00，0x00,
0x00，0x00，0x00,0x00，0x00,0x00，0x00,0x00，0x00，0x00，0x00,0x03，0x00,0x00，0x00，0x00,
0x00，0x00，0x00,0x00,0x00，0x00,0x00,0x00,0x00，0x00,0x00，0x01,0x00，0x00,0x00，0x00，
0x00，0x00，0x00，0x00，0x00,0x00,0x00，0x00,0x00，0x00,0x00,0x01,0x00,0x00,0x00,0x00，
0x00,0x00,0x00，0x00，0x00，0x00,0x00,0x00,0x00，0x00,0x00，0x01,0x00,0x00,0x00，0x00,
0x00,0x00,0x00，0x00,0x00，0x00，0x00,0x00，0x00，0x00，0x00，0x01，0x00,0x00,0x00，0x00,
0x00，0x00,0x00，0x00，0x00，0x00,0x00,0x00，0x00,0x00,0x00,0x01，0x00，0x00,0x00,0x00，
0x00，0x00,0x00，0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00，0x01，0x00,0x00，0x00，0x00,
0x00,0x00,0x00,0x00，0x00,0x00,0x00,0x00,0x00,0x00，0x00，0x01，0x00，0x00，0x00,0x00，
0x00,0x00,0x00，0x00,0x00,0x00,0x00,0x00，0x00，0x00，0x00，0x03，0x00，0x00，0x00，0x00
｝;

/＊＊*＊**＊＊＊＊**＊*＊＊＊*＊＊**＊＊＊＊＊＊＊***＊＊＊＊*＊＊*＊＊*＊＊＊＊＊＊＊*＊＊＊***＊*＊＊＊＊**＊＊*＊＊*＊＊**＊*＊/

/*＊***＊＊＊＊＊*＊*＊＊＊****＊＊*＊＊**＊＊＊**＊***＊****＊＊**＊****＊＊***＊******＊＊*＊＊/
/＊ */
/＊ 延时函数 ＊/
/* ＊/
/＊＊**＊***＊*＊*＊＊*＊**＊＊＊**＊*＊*＊*＊＊**＊**＊*＊＊*＊***＊＊＊＊＊＊＊＊*****＊**＊*＊**＊/
void delay(int ms)
{
while（ms-—）
{
uchar i;
for（i=0；i〈150;i++）
{
_nop_（）；
_nop_()；
_nop_（);
_nop_（）;
｝
}
｝
/＊*****＊＊*＊*＊＊*＊＊***＊*＊***＊＊＊***＊*＊**＊***＊＊****＊*＊*＊＊*＊*＊＊****＊***＊＊/
/* */
/* 延时函数 */
/* ＊/
/**＊*＊**＊＊***＊*＊**＊＊＊*＊*＊*＊＊＊＊*＊*＊**＊*****＊＊＊**＊*＊＊＊*＊*＊**＊＊**＊****＊/
void delay1（int ms)
{
while(ms——)
｛
uchar y;
for(y=0;y〈100;y++) ；
｝
｝
/＊****＊*＊**＊*＊*＊＊＊＊＊**＊＊＊*＊＊＊＊***＊＊＊*******＊****＊＊***＊**＊＊＊*****＊*＊＊/
/＊ */
/＊检查LCD忙状态 ＊/
/＊lcd_busy为1时，忙，等待。lcd-busy为0时,闲,可写指令与数据。 */
/* */
/＊＊*＊**＊＊＊**＊***＊*******＊＊＊*****＊＊**＊*＊＊＊***＊＊＊＊＊**＊＊*＊＊＊＊＊**＊*＊＊＊**/
bit lcd_busy（）
{
bit result；
LCD_RS = 0；
LCD_RW = 1；
LCD_EN = 1；
delayNOP()；
result = （bit）（P0＆0x80）;
LCD_EN = 0;
return(result）;
}
/＊***＊＊＊************＊*＊*＊**＊＊＊*＊**＊＊＊＊*＊＊******＊＊＊＊**＊＊*＊***＊*＊＊*＊＊＊/
/＊ ＊/
/*写指令数据到LCD */
/＊RS=L,RW=L，E=高脉冲,D0-D7=指令码. */
/* */
/**＊＊＊**＊＊*＊＊＊＊*＊＊*＊***＊＊*＊*＊＊*＊*＊＊＊＊*＊＊*＊＊＊****＊＊**＊＊＊**＊*****＊*＊*＊/
void lcd_wcmd(uchar cmd）
｛
while(lcd_busy(）);
LCD_RS = 0；
LCD_RW = 0；
LCD_EN = 0；
_nop_()；
_nop_（）；
P0 = cmd；
delayNOP（);
LCD_EN = 1；
delayNOP()；
LCD_EN = 0;
｝

/＊＊**＊*＊*＊***＊**＊＊＊***＊*＊**＊＊＊****＊＊＊＊*＊＊*＊＊＊＊*＊**＊＊＊**＊*＊*****＊＊＊**/
/＊ */
/＊写显示数据到LCD ＊/
/*RS=H，RW=L，E=高脉冲，D0—D7=数据。 ＊/
/＊ */
/**＊＊*＊***＊＊*＊*＊＊*＊＊*＊*＊＊＊＊*＊*＊＊＊＊＊*＊＊*＊*＊＊＊＊*＊**＊＊**＊*＊＊***＊******＊/
void lcd_wdat（uchar dat）
｛
while(lcd_busy());
LCD_RS = 1；
LCD_RW = 0;
LCD_EN = 0；
P0 = dat;
delayNOP（）;
LCD_EN = 1;
delayNOP()；
LCD_EN = 0；
}
/*＊＊*＊＊**读数据＊＊＊＊**＊*/
unsigned char readData（void）

{

unsigned char RData；

while（lcd_busy(））；
P0=0xff;
LCD_RS=1；
LCD_RW=1；
LCD_EN=0；
LCD_EN=1;
RData=P0；//RData=dataPort；
LCD_EN=0；
return RData；

｝
/*＊＊*＊**＊＊*＊＊＊＊***＊＊*******＊＊＊*＊***＊*＊**＊******＊*＊***＊****＊*＊*＊＊*＊＊＊/
/＊ */
/＊ LCD初始化设定 */
/* ＊/
/****＊＊＊＊***＊＊**＊＊****＊＊**＊＊＊＊＊*＊****＊*＊*＊*****＊*＊＊*＊＊＊**＊******＊＊＊*/
void lcd_init(）
｛
LCD_PSB = 1; //并口方式

LCD_RST = 0; //液晶复位
delay（2);
LCD_RST = 1;
delay(2）；

lcd_wcmd（0x34）； //扩充指令操作
delay（5)；
lcd_wcmd(0x30)； //基本指令操作
delay（5）;
lcd_wcmd(0x0C）; //显示开，关光标
delay(5)；
lcd_wcmd（0x01）; //清除LCD的显示内容
delay(5);
}
/＊＊＊＊＊**＊*＊*＊＊***＊＊**＊***＊*＊***＊＊＊*＊＊*＊**＊＊＊*＊＊＊＊＊＊***＊＊*＊/
/＊ ＊/
/＊ 设定显示位置 ＊/
/＊ ＊/
/＊*＊*＊＊＊＊＊*＊＊*＊＊*＊****＊＊**＊*＊＊＊*＊****＊＊*＊*＊＊＊*＊***＊*＊＊＊＊*＊/
void lcd_pos(uchar X，uchar Y)
｛
uchar pos;
if (X==1)
｛X=0x80；｝
else if （X==2）
｛X=0x90；｝
else if （X==3）
｛X=0x88;｝
else if （X==4）
｛X=0x98;｝
pos = X+Y ;

lcd_wcmd（pos); //显示地址
｝
/＊**＊**＊＊*＊＊*＊＊**＊＊*＊＊＊*＊*＊＊**＊**＊**＊＊＊*＊*＊*＊＊＊＊***＊**＊***
＊ ＊
* 图形显示 *
＊ ＊
＊**＊*＊**＊＊*＊＊**＊＊＊*＊****＊**＊*＊＊＊＊＊*＊*＊＊***＊**＊＊＊＊＊**＊＊＊**/
void photodisplay（uchar ＊bmp）
｛
uchar i，j;

lcd_wcmd（0x34)； //写数据时,关闭图形显示

for（i=0;i<32；i++)
｛
lcd_wcmd(0x80+i）； //先写入水平坐标值
lcd_wcmd（0x80）; //写入垂直坐标值
for(j=0；j<16；j++) //再写入两个8位元的数据
lcd_wdat(*bmp++）；
delay1（1）；
｝

for（i=0；i〈32；i++)
｛
lcd_wcmd(0x80+i）；
lcd_wcmd（0x88);
for(j=0；j<16;j++)
lcd_wdat(*bmp++）；
delay1（1）;
}
lcd_wcmd（0x36）; //写完数据,开图形显示
｝
/＊＊**＊＊****＊＊***＊*****＊＊＊*＊＊*＊*＊*＊***＊＊**＊**＊*＊**＊*＊＊＊*＊＊＊
* *
* 清屏函数 *
* ＊
*＊*＊＊＊*＊*＊**＊**＊＊＊＊＊＊*＊＊*＊＊＊＊＊＊＊＊*＊****＊*＊＊＊＊＊*＊＊*＊*＊**＊*/
void clr_screen（)
｛
lcd_wcmd(0x34）； //扩充指令操作
delay（3）;
lcd_wcmd(0x30); //基本指令操作
delay(3）;
lcd_wcmd(0x01); //清屏
delay（3）；
｝
/*＊****＊******＊＊*＊＊*＊*＊*＊＊***＊＊＊*＊**＊**＊**＊＊*****＊*＊＊**＊/
uchar Y_wz(uchar a）
{
uchar i；
for(i=0;i〈64；i++）
{
if（（a〉（i*4）)&&（a<=(（i+1）*4)))break；
｝
return i；
}
/**＊*＊＊＊**＊*＊*＊**＊*＊*＊****＊＊＊＊***＊*＊＊*＊＊*＊*＊*＊＊****＊**＊＊****

函数名： drawPoint

函数说明：画点

传入参数：打点位置(x0，y0）;color=1，点亮；color=0，擦除

传出参数:无

返回值： 无

*＊＊＊**＊＊＊***＊＊******＊＊*＊＊＊＊**＊***＊＊＊＊*＊＊*＊＊＊**＊＊＊**＊**＊＊＊*/

void drawPoint(unsigned char x，unsigned char y,unsigned char color）

{
unsigned char row，collum，cbite；
unsigned char tempH，tempL;
lcd_wcmd(0x34）; //设置扩充指令集，关闭绘图
lcd_wcmd（0x36)； //扩充指令集，打开绘图
collum=x〉〉4； //列 左移四位
cbite=x＆0x0f;
if（y〈32)
row=y；
else
{
row=y-32;
collum+=8；
｝
lcd_wcmd(0x80+row）;
lcd_wcmd（0x80+collum）;
readData(）;
tempH=readData（）;
tempL=readData（);
lcd_wcmd(0x80+row)；
lcd_wcmd(0x80+collum）;
if （color)
｛
if(cbite〈8）
{
tempH|=(1<〈（7—cbite））;
//tempL=(1<〈(7—cbite））;
｝
else
｛
//tempH=(1〈<(15-cbite）);
tempL｜=(1<<（15—cbite));
}
｝
else
{
if(cbite<8)
{
tempH＆=～(1<〈(7-cbite)）;
//tempL=(1<〈（7—cbite)）;
}
else
{
//tempH=（1〈〈(15-cbite））；
tempL&=～(1<<(15—cbite））;
｝
}
lcd_wdat（tempH)；
lcd_wdat(tempL）;
lcd_wcmd(0x30);
}
/＊＊*＊＊＊**＊*＊*＊＊*＊＊＊**＊＊＊******＊***＊**********＊*＊**＊＊＊＊/

/********＊*＊*＊*＊*画水平线*＊＊＊＊＊**＊＊＊*＊*＊＊＊**＊*＊*＊/
void w_LineX( unsigned char X0, unsigned char X1, unsigned char Y)
｛ unsigned char Temp ;
if( X0 〉 X1 )
｛
Temp = X1 ;
X1 = X0 ；
X0 = Temp ；
｝
for（ ; X0 〈= X1 ; X0++ ）
drawPoint（ X0， Y,1 ） ；
}
/＊*＊***＊＊＊*＊＊***＊＊**画垂直线**＊**＊＊＊**＊＊＊*＊***＊*＊*＊/
void w_LineY( unsigned char X， unsigned char Y0， unsigned char Y1 ）
{
unsigned char Temp ;
if（ Y0 〉 Y1 ）
｛
Temp = Y1 ；
Y1 = Y0 ；
Y0 = Temp ;
}
for（; Y0 <= Y1 ; Y0++）
drawPoint（ X, Y0，1)；
}
/*＊**＊＊*＊＊***＊＊＊*＊＊＊＊*任意两点画直线＊**＊＊＊＊＊＊**＊＊*＊*＊＊＊*＊***＊/
void w_Line（ unsigned char StartX, unsigned char StartY， unsigned char EndX, unsigned char EndY)
{
signed int t， distance； /*根据屏幕大小改变变量类型(如改为int型）*/
signed int x = 0 ， y = 0 ， delta_x, delta_y ；
signed char incx， incy ;

delta_x = EndX - StartX ;
delta_y = EndY - StartY ；

if（ delta_x > 0 )
{
incx = 1；
｝
else if( delta_x == 0 )
｛
w_LineY（ StartX, StartY, EndY ) ;
return ;
}
else
{
incx = -1 ；
}
if( delta_y > 0 )
｛
incy = 1 ;
｝
else if（delta_y == 0 ）
｛
w_LineX( StartX， EndX， StartY ) ;
return ;
｝
else
｛
incy = —1 ；
}

delta_x = abs（ delta_x ）;
delta_y = abs（ delta_y ）；
if( delta_x > delta_y )
｛
distance = delta_x ;
｝
else
{
