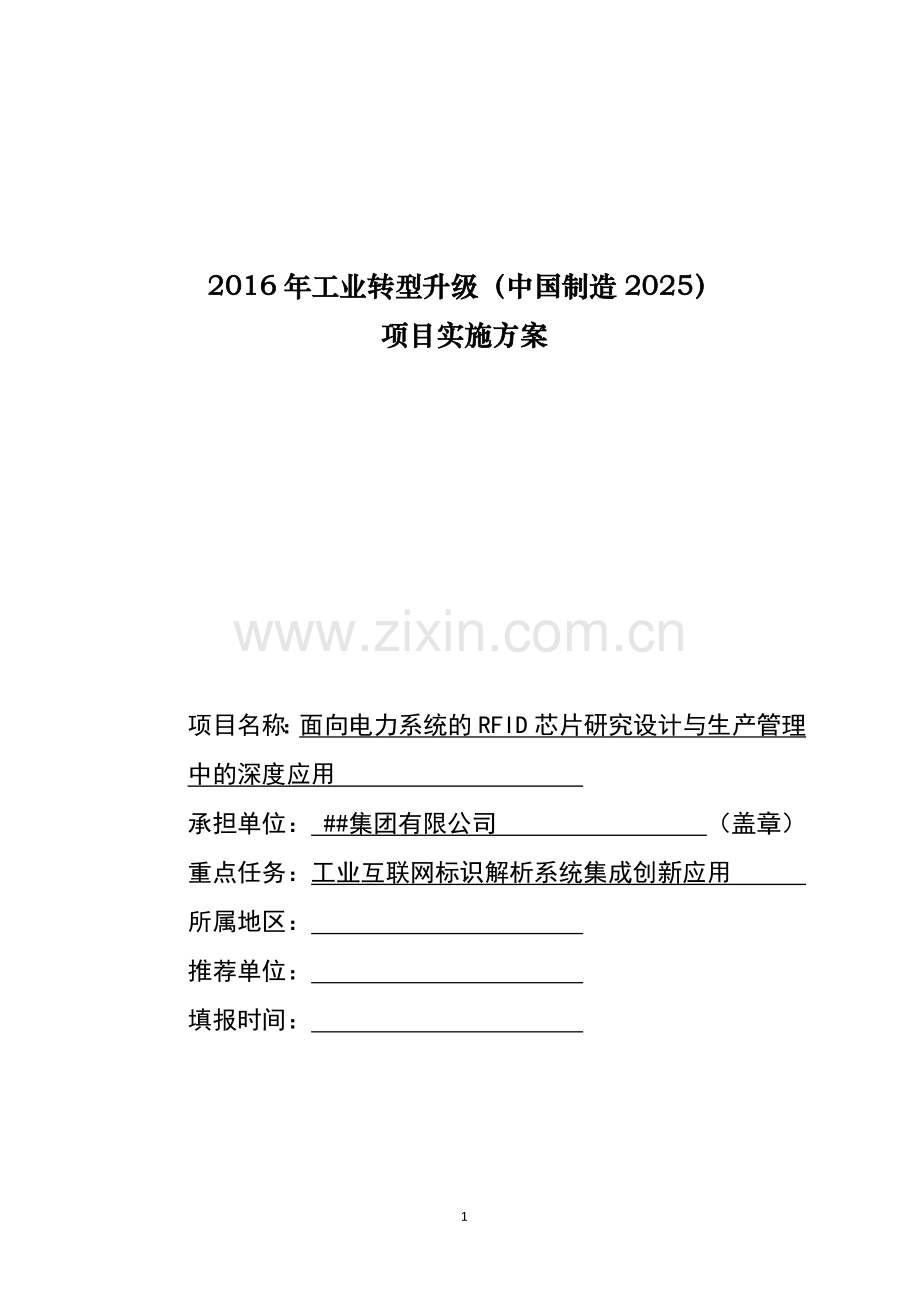

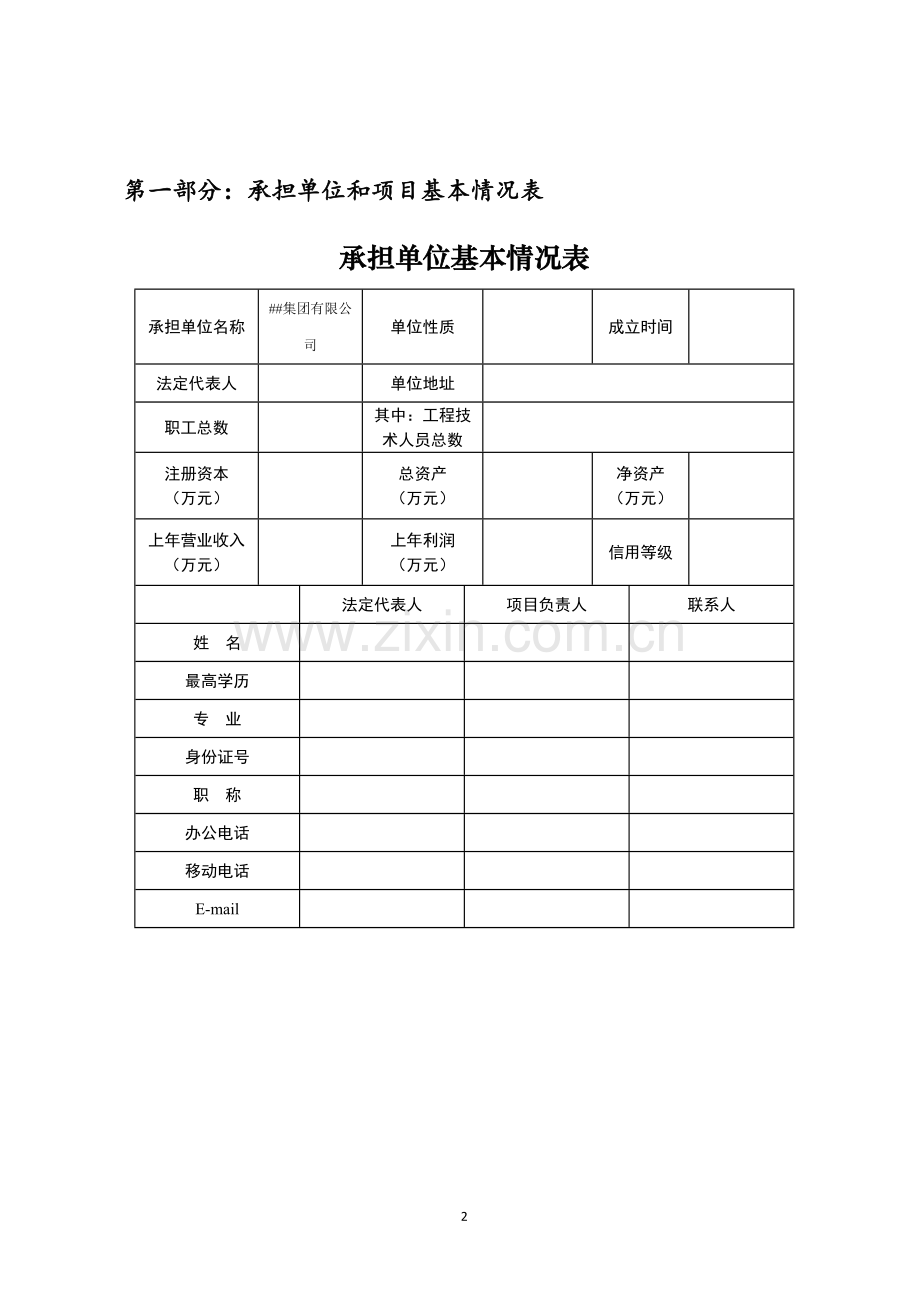

2016年工业转型升级（中国制造2025）项目实施方案项目名称：面向电力系统的RFID芯片研究设计与生产管理中的深度应用承担单位： ##集团有限公司（盖章）重点任务：工业互联网标识解析系统集成创新应用所属地区：推荐单位：填报时间： 2 第一部分：承担单位和项目基本情况表承担单位基本情况表承担单位名称 ##集团有限公司单位性质成立时间法定代表人单位地址职工总数其中：工程技术人员总数注册资本（万元）总资产（万元）净资产（万元）上年营业收入（万元）上年利润（万元）信用等级法定代表人项目负责人联系人姓名最高学历专业身份证号职称办公电话移动电话 E-mail 面向电力系统的RFID芯片研究设计与生产管理中的深度应用项目基本情况表承担单位名称 ##集团有限公司　申报项目名称面向电力系统的RFID芯片研究设计与生产管理中的深度应用（一）项目基本情况项目负责人服务行业项目实施起止时间项目形象进度（%） 20%　项目核准/备案文号　　项目建设地址总投资（万元）　1387.40 固定资产投资（万元）　726.56 铺底流动资金（万元）　500 专项资金（万元）　银行贷款（万元）　自有资金（万元）　其他资金（万元）　　　　　（二）项目的必要性 2015年以来，##集团将智能制造转型升级确定为集团优先战略，逐步将RFID、图像识别和激光蚀刻等自动化标识技术应用于变压器、开关柜、智能仪表、充电桩等核心的产品，采集产品、设备、零部件所关联的标识数据，用于产品制造过程的自动化管理，支撑面向工厂内的柔性制造和智能生产。本项目中，##集团将与浙江省电力公司联合共同研究面向电力系统的RFID芯片研究设计与生产管理中的应用，希望突破电力设备的身份识别系统与制造厂商、使用单位之间相关信息系统的集成与互联，形成电力设备全生命周期完整数据链，实现电力系统中电力设备的实时定位追踪与全过程透明化管理，在提高电力设备流转效率的同时，推进电力设备与生产、建设等管理对接，从而实现电力设备全供应链闭环管控。项目将针对电网主要电力设备（如变压器、开关柜等）强磁、高温及长期户外等严酷工作环境，重点设计电力系统专用特种电子标签，编制相应技术规范；完善电力设备身份识别管理信息系统，并实现该系统与##集团MES、ERP、PDM、SCM、PLM系统，以及与电力设备管理信息系统（物资调配平台）和运检管理信息系统（PMS）之间的集成和互联。推动无线射频、图像识别、激光蚀刻等自动化标识技术在开关柜、变压器等产品的应用，支撑面向工厂内的柔性制造和智能生产、面向工厂外的远程控制和关键产品追溯、面向工厂内外结合的个性化定制和全生命周期管理等集成创新应用。（三）项目的内容研究内容包括电力系统专用RFID技术研究设计和标准制定以及RFID技术在物资及生产管理领域的深化应用。（1）编制电网主电力设备（包括变压器、开关柜）RFID应用技术规范草案，为电力设备专用特种电子标签的设计和选型提供依据。（2）基于RFID技术，针对国家电网的主网和配网用一次设备、二次设备和装置性材料研发一套专用电子标签；电子标签能够适应高温、强电磁以及户外等工作环境。（3）在浙江省电力公司建设基于RFID电力设备全生命周期透明化管理信息系统，通过该系统与工厂EMS、ERP、CRM及用户物资调配平台、运检管理信息系统（PMS）等相关系统的集成与互联，实现电力设备全生命周期信息的记录与查询。其中，电力设备专用特种电子标签以及基于RFID的电力设备全生命周期全过程管理信息系统为国内首创，从而解决长期以来RFID身份识别技术无法在电力行业深度应用的难题，为打通电力设备全生命周期信息链，为设备制造厂商与使用部门之间的信息互联共享提供可靠技术支持，从而大大提升电力设备利用价值，保障设备运行安全。（四）项目分年度计划实施进度实施进度内容 2017年1月~2017年6月 20% 1. 成立项目建设领导小组，统筹示范工程各项工作的开展；成立专家委员会，为项目重大问题研究、系统建设等提供技术支撑； 2. 完成项目需求分析和实施方案的编制。 2017年7月~2017年12月 50% 1. 完成《变压器RFID应用技术规范》和《开关柜RFID应用技术规范》编制 2. 完成电力系统专用特种标签的设计，标签初步具备投产条件 3. 完成基于RFID的电力设备全生命周期透明化管理信息系统的研发并上线试运行 4. 完成专利申报材料的准备 5. 完成软件登记著作权申报材料的做准备 2018年1月~2018年10月 80% 1. 电力系统专用特种标签试投产 2. 完成基于RFID的电力设备全生命周期透明化管理信息系统与##集团MES、ERP以及与浙江省电力公司PMS、物资调配平台的集成与互联，实现多系统间物资身份信息的交互与共享 2018年11月~2018年12月 100% 1. 完成示范工程建设和实施，组织专家对示范工程进行评审总结，完成项目验收。为基于RFID的电力设备全生命周期管理解决方案的应用推广奠定基础。（五）实施后预计效果新增销售收入（万元） 6000 新增利润（万元）新增出口创汇（万美元）新增就业（人） 80 （六）项目团队成员基本情况姓名最高学历毕业学校专业身份证号项目负责人项目骨干成员1 项目骨干成员2 …… （七）推荐单位意见经审核，本项目真实、合规，符合2016年工业转型升级（中国制造2025）重点任务的要求，与其核准/备案文件项目相关，予以推荐。推荐单位（盖章）第二部分：项目实施方案一、项目概况（一）项目背景当前，新一轮科技革命和产业变革与国内加快转变经济发展方式形成历史性交汇，中国与世界各国面临“第四次工业革命”的机遇和挑战，制造业的振兴与腾飞已经成为中国梦的重要组成部分，电力设备作为推进智能制造、服务型制造和“一带一路”战略的重要突破口，加快我国电力设备制造企业的智能制造转型升级成为当前刻不容缓的任务。 ##集团有限公司（以下简称“##集团”）作为我国电力设备行业的大型骨干和龙头企业，我国特高压、智能电网、新能源发电等重大装备研发制造基地，正在积极制订和逐步实施本企业的智能制造行动计划，推进新一代信息技术与传统制造业深度融合，着力发展智能装备和智能产品，推进生产过程智能化，培育新型生产方式，努力打造国家电力设备制造业创新中心示范单位，实现现代产业转型升级，建成国内领先、国际先进的能源装备制造和现代服务产业集群。近年来，集团开始尝试将RFID、图像识别和激光蚀刻等自动化标识技术应用于变压器、开关柜、智能仪表、充电桩等核心的产品，采集产品、设备、零部件所关联的标识数据，用于产品制造过程的自动化管理，支撑面向工厂内的柔性制造和智能生产。本项目中，##集团将与浙江省电力公司联合共同研究面向电力系统的RFID芯片研究设计与生产管理中的应用，希望突破电力设备的身份识别系统与制造厂商、使用单位之间相关信息系统的集成与互联，形成电力设备全生命周期完整数据链，实现电力系统中电力设备的实时定位追踪与全过程透明化管理，在提高电力设备流转效率的同时，推进电力设备与生产、建设等管理对接，从而实现电力设备全供应链闭环管控。（二）项目目的针对电网主要电力设备（如变压器、开关柜等）强磁、高温及长期户外等严酷工作环境，重点设计电力系统专用电子标签，编制相应技术规范；完善电力设备身份识别管理信息系统，并实现该系统与##集团MES、ERP、PDM、SCM、PLM系统，以及与电力设备管理信息系统（物资调配平台）和运检管理信息系统（PMS）之间的集成和互联。推动无线射频、图像识别、激光蚀刻等自动化标识技术在开关柜、变压器等产品的应用，支撑面向工厂内的柔性制造和智能生产、面向工厂外的远程控制和关键产品追溯、面向工厂内外结合的个性化定制和全生命周期管理等集成创新应用。（三）项目意义面向电力系统的RFID芯片研究设计与生产管理中的深度应用，利用无线射频、图像识别、激光蚀刻等自动化标识技术采集产品、设备、零部件所关联的标识数据，完成电力设备从生产、供应、仓储、调配、建设、运行、检修等业务流程的相关信息记录与检索，做到对电力设备位置状态的实时统计、历史移动轨迹的可视化监控管理，并对非授权移动、丢失等异常情况进行安全报警。在提高电力设备流转效率的同时，加大电力设备管控力度。在有效降低电力设备周转成本和意外亏损，提高工作效率和工作质量的同时，推动电力设备管理向自动化和智能化方向转变。 1、适应当前电力设备制造及管理模式转变的需要随着电力设备制造环境的改变，产品周期越来越短，多样少量的生产方式，对电力设备的柔性制造、敏捷库存与调配要求越来越高。因而必须建立及执行全供应链管理，将原材料供应商、制造商、使用用户四者紧密联合，追求合理库存甚至零库存。因此精确了解电力设备当前信息及精确定位在电力设备的整个管理流程中起着非常重要的作用，如果不能保证及时准确的进货、库存控制和发货，将会给制造厂商和用户带来巨大损失，这不仅表现为各项管理费用的增加，而且会导致各方服务质量难以得到保证。 2、有助于提高电力设备管理的透明度和统一调配能力目前，我国电力设备在投运后由于物资和设备之间的复杂关系，造成物资和设备之间脱节，设备无法准确追溯到制造和运检信息；虽然电力设备的全过程管理在ERP系统中有所体现，但相关管控目前未达到国网公司的精益化管控要求。通过实施基于RFID的电力设备全流程可视化管理，有效打通电力设备管理中的计划、招标采购、供应和质量监督等关键环节，进一步实现电力设备的统一管理，集中采购与调配，极大提高电力设备管理的透明度和统一采购调配能力。 3、有助于提高电力设备的应用安全性和可追溯性采用物资电子标签身份认证技术，对于非法领取或转移自动启动声光预警,关键物资通过电子标签写入信息，自动追溯，并记录电子档案，能够有效提高物资应用安全性与追溯性。 4、有效降低电网工程建设和运营成本，提高经济效益现阶段，我国大型电网工程建设时所使用的资金主要来自银行贷款，如果工程项目采购的物资不能及时的使用，会造成银行贷款占用时间长，增加银行利息，从而增加工程整体的成本费用；别外，在电网工程实施过程中，如果物资管理不合理，可能造成资源浪费，增加工程造价，对电网经济效益造成重大影响。所以基于RFID的电力设备全流程可视化管理，能够有效减少电网工程的建设和运营成本，提高电网的经济效益。总的来说，基于RFID技术的电力设备全生命周期透明化管理信息系统有着高警备、高责任、高便利、无人值守物资管理特点，基本上可以解决目前国内电力设备传统管理方式存在的一些问题。例如因疏于管理，而造成的物资积压库存，关键时刻库存短缺；因无人值守，物资领用随意，成本控制困难等。此外还能有效防止偷盗，保障物资设施运作安全。（四）主要目标（1）编制电网主电力设备（包括变压器、开关柜）RFID应用技术规范草案，为电力设备专用电子标签的设计和选型提供依据。（2）基于RFID技术，针对国家电网的主网和配网用一次设备、二次设备和装置性材料研发一套专用电子标签；电子标签能够适应高温、强电磁以及户外等工作环境。（3）在浙江省电力公司建设基于RFID电力设备全生命周期透明化管理信息系统，通过该系统与工厂及用户相关系统的集成与互联，实现电力设备全生命周期信息的记录与查询。二、承担单位基本情况项目承担单位##集团有限公司属于国家电网公司直属产业单位，为大型国企。 ##集团公司控股1家上市公司，拥有15家子（分）公司，形成了许昌、北京2个研发中心，上海、西安、哈尔滨3个研发分中心，以及许昌、珠海、福州、厦门、济南、哈尔滨、成都7个产业基地。截至2015年10月30日，公司用工总量10767人；2014年，公司实现新签合同额147.39亿元、营业收入106.25亿元、利润总额10.66亿元；截至2014年底，公司资产总额153.42亿元，资产负债率59.41%，净资产收益率14.36%。 ##集团从事电力系统领域的研究及相关设备的研发制造，在电力系统的发、输、变、配、用等各个环节都有着深厚的研究基础及积累，同时在相关产品的制造方面具有非常丰富的经验。##集团拥有一支由智能配用电、微电网系统领域的资深教授专家、实力雄厚的研究开发人员以及经验丰富的工程技术人员组成的专业技术队伍。##集团科研仪器设备资产53592万元，科研仪器数量3452台；产品形成了信息化自动化控制技术、大功率电力电子技术、一次设备制造技术三大核心技术,其电力监控自动化设备和干式变压器被评为中国名牌产品。 ##集团以“满足市场和客户需求”为技术创新的根本出发点，在引进和消化吸收国际最佳实践的IPD、CMM、项目管理等先进管理理念的基础上，打破传统研发模式，构建##特色的集成产品开发体系；成立产品管理委员会和技术管理委员会，建立基于市场和客户需求驱动的新产品开发流程；建立研发全过程测试及评审体系，遵循全面测试、专业化测试、自动化测试理念，拥有独立的测试专家队伍研究测试技术；投巨资购置和自行开发大量自动测试和仿真设备，具备软件测试、硬件测试、装置集成测试和系统集成测试能力。项目法人所有制性质、主营业务；近三年来的销售收入、利润、税金、固定资产、资产负债率、银行信用等级；承担单位股份构成及主要股东概况，单位组织架构，项目主要人员基本情况；项目单位基础设施建设情况及规划，工艺装备水平，销售情况及在行业中地位，取得成果与社会效益，技术研发机构，近三年研发投入等。三、项目建设必要性（一）市场需求分析 1、国外市场近年来，美国，欧洲各国，亚洲的日本、韩国、印度以及澳大利亚都加大对RFID技术研发与应用的支持力度，并在政府部门率先采用RFID技术，以提高政府的管理效率和服务水平。RFID技术在全球掀起了阵阵热潮，吸引了众多厂商参与相关技术的研究、开发与生产。主要发达国家都将RFID作为一项增进其国际竞争力的重要产业予以积极推动。RFID技术研发、标准制定和产业发展取得了长足进展。从具体应用推广来看，欧美地区依然处于领先地位。美国的RFID应用已经从军事应用，向交通、车辆管理、身份识别、仓储管理等领域有了很大延伸。欧洲地区德国、英国、法国、荷兰等国的RFID产业在交通、身份识别、物资跟踪等领域也有了比较广泛的应用。 2、国内市场自2010年我国物联网发展被正式列入国家发展战略后，中国RFID及物联网产业迎来了难得的发展机遇。2011年4月，工信部、财政部设立物联网专项资金，推动产业快速发展。2012年我国RFID市场规模达到236.6亿元，位居世界第三。2013年我国RFID市场规模达到320亿元，同比增长35.2%。至2013年末，RFID国标立项31项，已发布4项。 2012年2月，工信部正式发布《物联网“十三五”发展规划》，指明产业未来发展道路。在政府大力推动物联网产业发展的背景下，国家的一系列促进政策成为中国RFID产业发展的强大动力来源。各部委合力推动RFID应用示范工程，智能电网、智能交通、金融服务、物流仓储、医疗健康、食品安全等RFID相关重点应用项目数量明显增加，范围迅速扩大；商品防伪、资产管理、工业管理等企业市场需求开始升温。 21世纪初，我国南方电网开始将RFID技术应用于电力物资仓库管理、变电站监控、抢修定位与调度、巡检定位、故障识别等方面。RFID应用已经成为南方电网信息化规划的重要组成部分。浙江省嘉兴电力物资仓库也正在尝试利用RFID技术辅助物资管理。另外，厦门、成都、重庆等地的电力物资供应公司正在探索将RFID技术应用于仓库管理和通讯光缆巡检等业务领域。 RFID技术作为物联网技术的关键支撑之一，同激光扫描器、红外感应器、全球定位系统等信息传感设备一起构成了物联网技术。随着物联网被列入国家发展战略，RFID技术必将随着物联网的发展而大力发展，RFID系统必将更加广泛的应用于各行各业。（二）整体研究水平及竞争对手分析本项目所涉及的电力设备专用特种电子标签及相应的管理信息系统均属于国内首创产品，总体技术水平处于国内领先。 1、国内竞争对手分析 RFID技术在国外发展较早也较快，从全球产业格局来看，发达国家(如美国、英国、德国、日本)集中了RFID技术应用领域大多数的产业。RFID芯片市场主要由西门子、飞利浦等半导体厂商占领；RFID中间件、系统集成研究由IBM、微软、HP等国际巨头掌控；RFID标签、天线和读写器等产品和设备主要由Alien、Symbol、Intermec等公司供给。日本政府非常RFID的研究与应用，为此出台了专门的政策，并下大力气去推动RFID技术的发展。日本更加注重将RFID技术与行业应用相结合，在许多领域出现了成熟的RFID产品。在RFID的应用上，欧洲与美国基本处于同一阶段，目前已经在公共交通、车辆管理、身份识别、仓储管理、物品追溯及生产线自动化控制等领域开始逐步推进RFID技术。如美国零售巨头沃尔玛集团制定了庞大的RFID技术应用计划，目前已经有1000多家企业、供应商参与了这一计划。在日本，RFID技术已经深入生活的各个领域，如物流、产品销售、食品溯源、资产监管、金融支付、电子票券等范畴，这样既可以方便民众，又能通过对RFID标签信息的及时采集与挖掘获取宝贵的市场信息，从而达到明显的经济效益与社会效益。目前，美国、英国、德国、瑞典、瑞士、日本、南非等国家均有较为成熟且先进的RFID产品。 2、国内竞争对手分析与欧美等发达国家或地区相比，我国RFID产业发展相当落后。目前，我国RFID产业缺乏关键核心技术，尤其是在超高频RFID核心技术方面基本处于空白状态。低高频的RFID技术领域门槛较低，我国企业进入较早，其应用技术己经趋于成熟，应用范围也比较广泛。超高频RFID技术准入门槛较高，其研究与应用在国内处于起步阶段，与欧美发达国家技术水平相比有很大差距。从应用上看，尽管RFID研究在我国起步较晚，其应用比较局限，但RFID产品发展迅速，应用范围在迅速扩大。目前在我国RIFD技术己经在第二代身份证、电子售票、公共交通、物业管理等方面得到逐步推广，将来在食品溯源、货物追踪、产品防伪、生产线自动化控制和物流等方面会发挥更大的作用。在RFID标准方面，我国目前仅仅颁布了电子标签技术有关的一些行业标准，但各生产厂家开发的电子标签产品差别还很大。目前RFID国家标准正在加快制定。我国生产RFID的企业主要有航天信息、中瑞思创、无锡朗帆、深圳成为等。经过对这些企业产品成为实地测试，其产品用于电力设备全过程管理尚存在一定的技术缺陷。特别在耐超高、低温、抗强磁干扰等方面不能满足需要。（三）产品生产纲领序号产品名称型号技术参数年生产纲领（万件）单价（元）销售总额（万元） 1 电子标签 STL-6100 电气性能：无源超高频，支持ISO/IEC 18000-6 Type C协议工作频段：覆盖920MHz~925MHz 擦写次数：不少于1万次数据保存时间：不少于10年 EPC区：不小于16Bytes 50 50 2500 2 RFID超高频天线 SAR-9100 电气性能：超高频工作频段：覆盖920MHz~925MHz 增益：不大于12dbi 工作温度：-30C°～60C° 0.5 600 300 3 固定式RFID读写器 SRW-3200 标签协议：EPC Class 1 Gen 2（ISO 18000-6C）；DRM支持，具有防冲撞和抗干扰性能工作频段：覆盖920MHz~925MHz 天线连接：4个天线接口 RF输出：5dBm到30dBm，+/-1.0dBm可调，4个天线的RF功率分别可调通信接口：10/100 Base-T以太网接口，RS232，GPIO光电隔离4路输入，4路输出直流供电：12V，3A电源适配器 0.5 600 300 四、项目建设方案（一）项目建设内容面向电力系统的RFID芯片研究设计与生产管理中的深度应用项目建设内容包括①电力系统RFID技术研究设计和标准制定② RFID技术在物资及生产管理领域的深化应用（1）电力系统RFID技术研究设计和标准制定通过RFID选型使用研究和RFID应用产品设计。编制适用于电力物资的RFID应用技术规范，以及设计出符合物资管理和设备运行所需要的RFID产品。（2）RFID技术在物资及生产管理领域的深化应用建设在浙江省电力公司基于RFID的电力设备全生命周期透明化管理信息系统，实现电力物资从制造、仓储、建设到运检的全过程业务数据贯通，实现物资和设备之间的双向可追溯性，进一步提高电力物资精益化管理水平。包括电子标签打印系统、物资实时定位追踪系统、基于RFID的物流及仓储管理系统、物资服务APP、基础地理信息平台。表 1系统建设内容编号子系统名称功能描述 1 电子标签生成系统包括电子标签申请、电子标签审核、电子标签生成与下载、标签生产、标签签收和发放等 2 物资实时定位追踪系统包括管理区域图导入、物资定位、物资移动轨迹、物资当前位置查询、异常情况报警等 3 智能仓储仓储业务系统智能化管理、仓储物资存储数据智能化分析 4 物资服务APP 包括生产计划录入、使用计划录入、物资关键点见证申请、物资调配申请、申请审核、物资库存查询、物资报警提醒等 5 手持移动终端管理系统包括RFID识别、物资信息查询等 6 GIS平台地图浏览、地图查询、要素编辑等（二）技术方案 1、电力系统RFID技术研究设计和标准制定在项目的实施过程中首先遇到的问题就是电子标签的选择问题。由于变电站电力设备种类多，分布地点广，大致分为3类：一次设备。是指发、输、配电的主系统上所使用的设备，如变压器、断路器、隔离开关、开关柜等。主要分布在室外，环境通常比较恶劣，对标签的工业强度也提出更高的要求（耐高温、防水等）。二次设备。是指对一次设备的工作进行控制、保护、监察和测量的设备。如测量仪表、继电器、操作开关、按钮、自动控制设备、计算机、信号设备以及提供这些设备能源的一些供电装置(如蓄电池、硅整流器等)。主要分布在设备机房，并通常置于金属控制柜中，因此工作环境相对于一次设备来说没有那么恶劣。装置性材料。如电缆、支架和抱箍等。其他设备。如工具、消防安全设施、空调等。在进行电子标签的选择时应该根据不同的对象的特点和工作环境的差异选择合适的标签，做到物尽其用，只有这样才能使整个系统具有较高的性价比。本项目在研究过程中将充分发挥浙江省电力公司在电力物资管理中的业务优势，发挥##集团有限公司在RFID应用研究及软件系统研发方面的优势，坚持以需求为驱动，持续跟踪新技术发展，严格遵循国际标准。在整个系统开发过程中，采用迭代式方法，并严格遵循相关质量保证体系的规范，确保平台的高可靠度、高可扩展性、高可用性和高可维护性。图 1 项目总体技术路线图（1）RFID选型使用研究根据国网公司电力设备管理标准，物资大体划分为一次设备、二次设备、装置性材料、其他设备等。本项目将根据物资设备的属性特征结合各种RFID的特点，综合考虑物资的工作环境特点，如尺寸、温度、高度、电磁环境、安全距离等影响，以及设备寿命、成本效益等内容，建立一套重要电力物资RFID选型建议。（2）RFID应用产品设计 RFID目前已在不同的领域开展了应用。但对于电力来说，电磁干扰较为显著，同时地域环境、工作环境较为复杂恶劣，同时考虑到标签读取的安全距离等因素，对RFID的设计提出了更高的要求。由于超高频RFID标签的识别容易受环境的影响，使得标签的性能参数如识读距离、识读率和灵敏度等会发生变化，因此本项目中将针对电力物资不同的特性，研究介质环境对超高频RFID标签的识别效果的影响，从天线的辐射、接收和散射出发，结合机械设计、多种传感器、电磁屏蔽、自动控制等技术，有效消除各种环境对RFID系统自动识别的影响，设计出电力物资专用的RFID产品。 2、RFID技术在物资及生产管理领域的深化应用（1）应用系统方案框架图 2 系统框架传统物资管理模式下，由于管理信息的处理较为庞杂，使得对物资的管理常常难以有效衔接，甚至出现纰漏的现象也十分常见。基于RFID的物资全流程可视化管理信息系统重点实现物资全生命周期管理，提供更加简捷的管理操作，实现端到端的闭环物资管理业务流程。可以做到对物资信息的全程监控，从而保证了管理的有效性。还可以实现对物资管理数据的公司内便捷共享，物资公司、市县公司、供应商可以随时查看仓库库存情况和采购申请的执行情况，提高了各方的协同性。物资全生命周期管理。以物资的全生命周期业务需求为主线，以系统化的思路为基础，结合现代管理理论和信息化的发展趋势，满足浙江省物资公司物资供应链全过程可视化管理的业务需求。提供更加简捷的物资管理操作。各种管理系统软件的开发和完善将会进一步降低物资管理的复杂性，简化管理操作，将更多的人力从物资管理的繁杂劳动中解决出来。大大简化物资管理操作使用企业的物资管理工作可能只需要几个人来完成。实现端到端的闭环物资管理业务流程。在信息化的基础上，以业务闭环为追求，来分析和设计每一个物资管理业务流程所涉及的每一个部门、节点，流程有起点和终点，以质量环（PDCA计划、执行、检查和行动）的不断循环模块来提升物资管理业务的运行效率。 46 （2）应用系统框架表 2 系统应用模型用户群系统名称功能模块供应商移动应用APP 生产计划录入、出厂信息录入、物资位置查询、使用情况查询、维修保养信息查询、使用计划查询、库存量报警电子标签生成系统电子标签申请、电子标签下载、电子标签扩展信息写入手持移动终端系统 RFID识别、物资信息录入与查询物资公司移动应用APP 申请审核、生产计划查询、使用计划查询、物资库存查询、物资位置查询、使用情况查询、维修保养信息查询、物资报警提醒等电子标签生成系统电子标签审核、电子标签生成与下载、标签生产、标签签收和发放等物资实时定位追踪系统管理区域图导入、物资定位、物资移动轨迹、物资当前位置查询、异常情况报警等智能仓储仓储物资存储数据智能化分析、仓储业务系统智能化管理手持移动终端管理系统包括RFID识别、物资信息查询等市县公司移动应用APP 使用计划录入、生产计划查询、物资位置查询、使用情况查询、维修保养信息查询、备品备件信息查询、物资库存信息查询物资实时定位追踪系统包括管理区域图导入、物资定位、物资移动轨迹、物资当前位置查询、异常情况报警等手持移动终端管理系统包括RFID识别、物资信息查询等（3）应用系统部署框架图 3 系统部署框架物资公司数据中心互联网区：部署物资身份编码管理系统、电子标签生成系统、物资实时定位追踪系统和GIS平台等。物资仓库：配置二维码（条形码）扫描机或终端、手执终端、固定RFID读写器、货架指标灯，以及温湿度传感器、角度传感器等。原仓储管理系统部署方式不变，仅对其增加基于RFID应用的改造。供应商：配置带RFID读写器的工作站一台和若干手执终端，用于生产计划的录入、物资出厂信息的写入和物资标签识别等。物资服务APP可安装在自有的手机或PDA上，无需单独购买。市县公司：配置带RFID读写器的工作站一台和若干手执终端，用于物资使用计划的录入、物资定位追踪和物资标签识别等。物资服务APP可安装在自有的手机或PDA上，无需单独购买。物资运输车辆：如需对物资运输进行定位追踪，可增加GPS或北斗双模定位追踪仪。（4）系统应用功能设计 1）物资编码及标签介质设计 RFID芯片为浙江电力统一安排芯片厂家生产，芯片内置统一出厂编码，编码规则为“国网标识+网省标识+码类+年份+流水码”，其外包装带有浙电标识和二维码标识，二维码离线解码为RFID内置的出厂编码。图 4：物资身份码实例图物资信息包括基本信息和扩展信息。表 3 物资信息设计基本信息物资编码、物料编码、物料描述、合同编号、招标批次号、供应商名称扩展信息 l 物资备品备件信息，包括备品备件名称、型号、生产日期、使用年限、生产厂商等。 l 使用手册，包括安装工艺、运输注意事项、仓储保管注意事项、维护保养注意事项、检修年限、使用年限等。根据不同需求，我们可采用不同的物资标签。编号标签常规容量存储内容用途 1 抗金属户外型电子标签 64Bit，可存储64个数字或字符或32个汉字物资编码成品物资及部分大型、贵重备品备件 2 普通电子标签 64Bit，可存储64个数字或字符或32个汉字物资编码小型和低价值备品备件、内外包装箱 2 二维码 1108Bit ，可存储2710个数字或字母，500多个汉字物资基本信息和扩展信息运输及出、入货相关单据 3 一维条码 30个字符左右单据号运输及出、入货相关单据、内外包装箱。主要用于保持原有系统的延续性 2）电子标签生成系统 l 电子标签申请供应商根据电子标签需求数量，通过网络系统申请订购电子标签。 l 电子标签审核物资公司通过网络系统查看并对供应商的电子标签申请任务进行审核，审核意见作为电子标签管理机构审批电子标签的参考意见。 l 电子标签审批物资公司电子标签管理机构通过网络系统对提交的电子标签申请进行审批。如果审批通过，同时指定电子标签生产厂商。 l 电子标签生成与下载电子标签管理机构定期查看电子标签申请和审批情况，核准电子标签生产任务，通过系统生成电子标签编码和二维码数据。同时设定电子标签下载权限和参数，使电子标签厂商可以从服务器下载电子标签生产指令。 l 电子标签生产电子标签生产企业定期上网查看电子标签序号生成情况，下载已允许生产的电子标签序列号，并根据指令安排生产，通过网络传报电子标签生产数据，发送电子标签到指定机构。 l 电子标签签收物资公司收到电子标签后，核对电子标签供货信息，通过网络签收电子标签。 l 电子标签发放物资公司向供应商发放电子标签，并将领用信息通过网络传至数据库。 3）物资实时定位追踪系统 l 区域图导入根据业务需求导入行政规划图或物资分布图。行政规划图建议采用免费WEB版GIS地图。物资分布图采用现场绘制二维CAD图。 Ø 行政规划图用于查看物资在运输过程中的实时位置，查询物资运动轨迹。 Ø 物资分布图用于查看物资在仓储、施工现场的物资存放、安装位置，查询物资运动轨迹。 l 物资定位图形化物资实时位置。运输过程中定位采用GPS或北斗双模定位，仓库及施工现场采用RFID定位。 l 物资移动轨迹在行政规划图或物资分布图上生成指定物资的移动轨迹。 l 物资当前位置查询输入物资身份码、运输单据号等，在行政规划图或物资分布图显示物资当前位置。 l 物资防区设置针对物资转运场站、仓库及工地现场等特殊场所，对物资进行区域设防、撤防、授权移动等多种监管设置。 l 异常情况报警等物资丢信、非授权移动、标签防拆报警、物资库存量过高或过低、物资超期使用、备品备件超期使用等多种导常情况的报警。报警信息将通过信息发送到相关人员的邮箱和手机。同时，通过物资服务APP也可以查询到相关报警信息。 4）智能仓储 l 仓储业务系统智能化管理深化仓储管理模块（WMS）研究，提升物资出入库和存储环节的工作效率；细化仓位与物资管理，智能仓储作业任务分解管理，研发运输管理模块（TMS），实现与ERP系统、ECP系统的业务集成。 l 仓储物资存储数据智能化分析基于大数据，建立补货模拟平台，给出科学补库建议；建立各类物资和存储设备的匹配模型，促进存储高效和改进；设置客服机器人，通过固化问题标准答案和平台大数据调用，不断优化改进回答质量。 5）物资服务APP l 信息录入类服务 Ø 生产计划录入供应商根据招标采购要求，录入物资生产计划，并根据实时生产情况，对计划进行随时调整。 Ø 物资使用计划录入市县公司根据施工需求情况，录入物资使用计划，并根据工程进度，对计划进行随时调整。 Ø 关键点见证信息录入供应商参照发货通知生产完成后，通过移动APP发起见证申请，通知项目单位、监理公司三方鉴定，打印物资身份码和扫描查询，完成对实物的物资身份码粘贴。 Ø 出厂信息录入录入物资出厂日期信息和配送信息，同时录入物资备品备件信息和使用手册等扩展信息。 Ø 入库登记信息录入在主配网中，库存人员可扫描单据二维码实现了整单收货，也可以扫描单据二维码和物资身份码，自动汇总送货数量，在调配平台实现收货登记。 Ø 出库信息录入在主网和配网非寄售业务中，库存人员在接到需求单位的领料单后，扫描预留的单据二维码在调配平台上实现了出库登记，也可以扫描预留单据二维码和物资身份码，按照领料单行项目自动汇总数量，在调配平台上实现了部分出库登记。 l 查询类服务 Ø 基本信息查询查询物资基本信息，支持组合查询和递进式查询。 Ø 位置查询查询物资当前位置，并在地图上直观展示。支持组合查询和递进式查询。 Ø 库存量查询查询物资当前库存量。支持组合查询和递进式查询。 Ø 使用情况查询查询物资当前使用情况。支持组合查询和递进式查询。 Ø 维修保养信息查询查询物资维修保养记录。支持组合查询和递进式查询。 Ø 生产计划查询查询物资生产计划。支持组合查询和递进式查询。 Ø 使用计划查询查询物资使用计划。支持组合查询和递进式查询。 l 申请审核类服务 Ø 物资关键点申请供应商在线填写物资关键节点见证申请表。 Ø 物资调配申请县市公司在线填写物资调配申请表。 Ø 电子标签申请供应商在线填写电子标签证申请表。 Ø 申请审批审核物资公司相关部门对供应商和市县公司的相关申请进行审批、审核。 Ø 申请进度查询供应商和市县公司在线查询申请审批审核进度。 l 报警提醒类服务基于物资定位技术和传感器技术，及时生成各类报警提醒信息，供物资公司、市县公司和供应商进行查询。包括物资丢失报警、标签防拆报警、库存量报警、损坏报警、不当存放报警等。 6）手持移动终端管理系统 l 物资身份识别集成二维码、条形码和RFID多种标签识别功能。 l 信息录入将物资服务APP相关信息录入功能移植到手持终端。 l 信息查询物资服务APP相关信息查询功能移植到手持终
