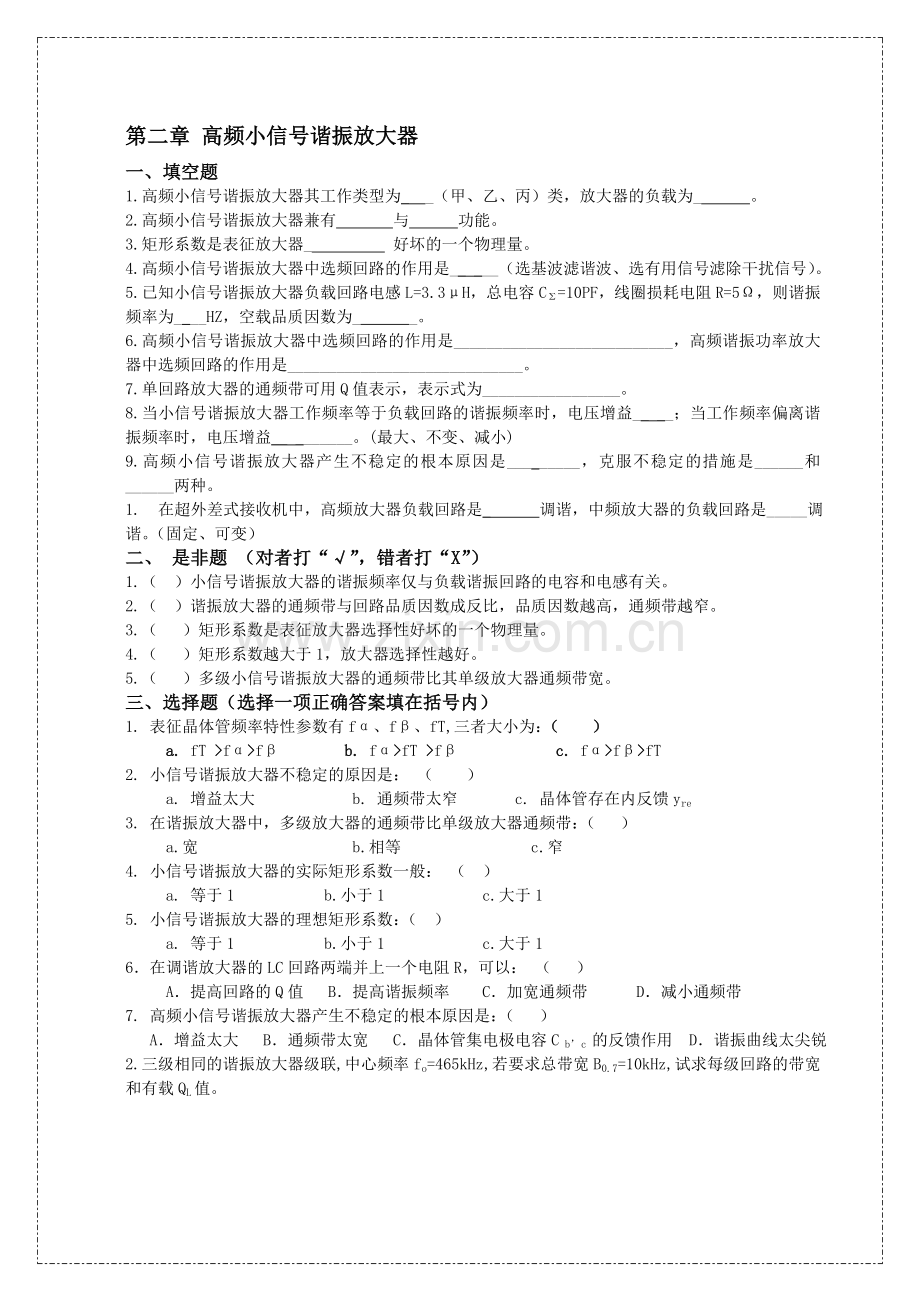

第二章 高频小信号谐振放大器
一、填空题
1.高频小信号谐振放大器其工作类型为_ _（甲、乙、丙）类，放大器的负载为_ 。
2.高频小信号谐振放大器兼有 与 功能。
3.矩形系数是表征放大器_ 好坏的一个物理量。
4.高频小信号谐振放大器中选频回路的作用是__ ___（选基波滤谐波、选有用信号滤除干扰信号）。
5.已知小信号谐振放大器负载回路电感L=3.3μH，总电容CΣ=10PF，线圈损耗电阻R=5Ω，则谐振频率为____HZ，空载品质因数为_ _。
6.高频小信号谐振放大器中选频回路的作用是___________________________，高频谐振功率放大器中选频回路的作用是_____________________________。
7.单回路放大器的通频带可用Q值表示，表示式为_________________。
8.当小信号谐振放大器工作频率等于负载回路的谐振频率时，电压增益__ __；当工作频率偏离谐振频率时，电压增益__ _______。(最大、不变、减小)
9.高频小信号谐振放大器产生不稳定的根本原因是_________，克服不稳定的措施是______和______两种。
1. 在超外差式接收机中，高频放大器负载回路是_ 调谐，中频放大器的负载回路是_____调谐。（固定、可变）
二、 是非题 （对者打“√”，错者打“X”）
1.（ ）小信号谐振放大器的谐振频率仅与负载谐振回路的电容和电感有关。
2.（ ）谐振放大器的通频带与回路品质因数成反比，品质因数越高，通频带越窄。
3.（ ）矩形系数是表征放大器选择性好坏的一个物理量。
4.（ ）矩形系数越大于1，放大器选择性越好。
5.（ ）多级小信号谐振放大器的通频带比其单级放大器通频带宽。
三、选择题（选择一项正确答案填在括号内）
1. 表征晶体管频率特性参数有fα、fβ、fT,三者大小为：（ ）
a. fT >fα>fβ b. fα>fT >fβ c. fα>fβ>fT
2. 小信号谐振放大器不稳定的原因是： （ ）
a. 增益太大 b. 通频带太窄 c. 晶体管存在内反馈yre
3. 在谐振放大器中，多级放大器的通频带比单级放大器通频带：（ ）
a.宽 b.相等 c.窄
4. 小信号谐振放大器的实际矩形系数一般： （ ）
a. 等于1 b.小于1 c.大于1
5. 小信号谐振放大器的理想矩形系数：（ ）
a. 等于1 b.小于1 c.大于1
6．在调谐放大器的LC回路两端并上一个电阻R，可以： （ ）
　　 A．提高回路的Q值 B．提高谐振频率 C．加宽通频带 D．减小通频带
7. 高频小信号谐振放大器产生不稳定的根本原因是：（ ）
A．增益太大 B．通频带太宽 C．晶体管集电极电容C b’c 的反馈作用 D．谐振曲线太尖锐
2.三级相同的谐振放大器级联,中心频率fo=465kHz,若要求总带宽B0.7=10kHz,试求每级回路的带宽和有载QL值。

第三章 高频功率放大器
一、填空题
1.高频功率放大器主要工作在___ ___（甲，乙，丙）类；高频小信号谐振放大器主要工作在___ __（甲，乙，丙）类。
2.若谐振功率放大器工作在丙类，故集电极电流与基极电流均是 （正弦波、脉冲波）。
3.工作在丙类状态的高频功率放大器，集电极电流ic的形状为_______________，它的主要参数是________和________，知道了这两个值，ic的形状便可确定。
4.丙类功率放大器的效率ηc比乙类放大器_____ ___，且随着导通时间___ ___而增大。
5.高频功率放大器的Ec=12v，Ico=350mA，负载Rp=45Ω，集电极电压利用系数ξ=1，那么输出功率为___，直流电源功率为____，效率为____。
6.为了使高功放工作在丙类状态，要求基极偏置电压 晶体管的导通电压。
7.为了兼顾效率和功率，一般高频功率放大器的通角θ选为 。
8.若谐振功放的基极偏压是-0.3V，导通电压是0.6V，输入电压幅度是1.8V，则功率放大器的通角θ为 ，谐振功放的工作状态为___________（甲，乙，丙）类。
9.已知某谐振功放工作在欠压状态，为了提高效率而改变电路参数，此时可将谐振负载电阻Re__________，或将电源电压Ec___________，或将输入电压Ubm__________。
10.一谐振功率放大器三种工作状态为___ __、__ ___和__ ___。其中___ __状态是发射末级最佳工作状态。
2. 一谐振功率放大器工作在欠压状态。现若要调到临界状态，有四种方法：一是___ ___Ec，相应的Po__ ___；二是_ ____Re，相应的Po____ __；三是________EB，相应的Po_______；四是___ ___Ubm，相应的Po_______。（增大、减小、不变）
3. 某高频功率放大器原来工作在临界状态，测得Ucm=22v，Ico=100mA， RP=100Ω，Ec=24v，当放大器的负载阻抗RP变小时，则放大器的工作状态过渡到 状态，回路两端电压Ucm将 ， 若负载阻抗增加时，则工作状态由临界过渡到 状态，回路两端电压Ucm将 。
4. 谐振功放的直流馈电线路包括 和 。
二、 是非题 （对者打“√”，错者打“X”）
1.（ ）三极管谐振功率放大器工作在丙类状态，三极管导通角θ<900。
2.（ ）若谐振功放的基极偏压等于三极管导通电压，则功率放大器的通角θ为900。
3.（ ）高频功率放大器工作在丙类状态是为了提高效率。
4.（ ）高、低频功率放大器为了提高效率均可工作在丙类状态。
5.（ ）一谐振功率放大器工作在欠压状态，当减小电源电压Ec时可调到临界状态。
6.（ ）一谐振功率放大器工作在欠压状态，当减小负载电阻时可调到临界状态。
7.（ ）一谐振功率放大器工作在临界状态，当减小输入电压振幅时可调到欠压状态。
8.（ ）原工作在临界的丙类谐振功放，当负载断开，则IC0减小、IC1减小、Po减小。
9.（ ）欠压工作状态是发射机末级谐振功放的最佳工作状态。
10.（ ）由于谐振功率放大器集电极电流是脉冲波，经负载回路选频后仍为脉冲波。
11.（ ）谐振功率放大器工作在丙类，故集电极电流与基极电流均是脉冲波。
三、选择题（选择一项正确答案填在括号内）
1.不能工作在丙类状态的电路是：（ ）
a.高功放 b.高频小信号谐振放大器 c.集电极调幅器
2.欲提高功率放大器的效率，应使放大器的工作状态为（ ）
A.甲类 B.乙类 C.丙类 D. 甲、乙类
3.为了使高功放工作在丙类状态，要求基极偏置电压与晶体管的导通电压关系为 （ ）
A．小于 B.大于 C. 等于 D. 没关系
4.高功放一般工作丙类状态，其效率为 （ ）
A．约50% B.约78% C. 大于50%，小于78% D. 大于78%
5．丙类高频功率放大器的通角 （ D ）
　　 A．θ＝180° B．90°＜θ＜180° C．θ＝90° D．θ＜90°
6.谐振功率放大器为了高效率、高功率工作，最佳导通角为： （ ）
a. 900 b.1200 c. 650左右
7.要将功率放大器从欠压区调整到临界区，应改变： （ ）
a．Ubm减小 b. Ec减小 c. RP减小
8. 若功放电路的集电极电流是凹陷脉冲，则高频功率放大器的工作状态是： （ ）
a.过压状态 b.临界状态 c.欠压状态
9.若功放的集电极电流是尖顶余弦脉冲，则高频功率放大器的工作状态一定不是： （ ）
a.过压状态 b.临界状态 c.欠压状态
10. 谐振功率放大器工作状态是由： （ ）
a. EC、EB决定 b. Ucm、Ubm决定 c. uBEmax、uCEmin决定
四、分析、计算题
1.试画出高频功率放大器原理电路图。叙述其工作原理，并画出iB, vBE, iC和vCE波形（要求坐标对齐）

2. 某谐振功放如图所示。（1）试问功放的工作类型是什么？谐振功放工作在什么状态才能获得高功率、高效率？
（2）试问图中L2C1RB的作用？L1C3的作用？
（3）当把图中抽头A点上移，放大器的等效
负载阻抗如何变化？若原工作在临界状态，
A点上移后工作状态如何变化？

3.某谐振功放输出功率为Po=5W，Ec=24V。（1）当集电极效率η=60%时，求其集电极功耗Pc和集电极电流直流分量IC0；（2）若保持Po不变，将η提高到80%，问此时Pc为多少？
4.已知一高频功率放大器，电源电压Ec =12V，负载谐振电阻Re =25Ω，其集电极脉冲电流的高度为icmax=1A,θ=650，α0(650)=0.236, α1(650)=0.414。求（1）指出该功放的工作类型；（2）求直流电源提供功率PE；（3）求输出功率Po；（4）求集电极耗散功率PC；（5）求效率ηC。
5．某一3DA4高频功率晶体管的饱和临界线跨导gcr=0.8S,用它做成谐振功率放大器,选定电源电压Vcc=24V，θc=70o，集电极脉冲电流的高度为IcM=4.2A，并工作于临界工作状态，试计算:（1）负载电阻Rp；（2）直流电源提供功率Ps；（3）输出功率Po；（4）集电极耗散功率Pc；（5）效率ηc。（注：α0(700)=0.253, α1(700)=0.436）
6. 某谐振功率放大器工作于临界状态，输出功率为15W，且电源电压Ec=24V,导通角θc=70o，ξ=0.91。试求：（1）直流电源功率P=、集电极耗散功率Pc、效率ηc和负载电阻Rp。（注：α0(700)=0.253, α1(700)=0.436）（2）若输入信号振幅增加，功放的工作状态如何改变？输出功率为多少？（3）若负载电阻增加一倍，功放的工作状态如何改变？输出功率为多少？（4）若回路失谐，会有何危险？如何指示调谐？
7.谐振功率放大器工作于临界状态。已知Vcc=18V,gcr=0.6S,θc=90o若Po=1.8W,试计算P=、Pc、ηc和Rp。若θc减小到80o。,各量又为何值?
8.已知某谐振功率放大器,基极偏置电压EB=-0.2V,晶体管导通电压UB’=0.6V,临界饱和线斜率Scr=0.4S。放大器的电源电压为Ec=24V。集电极回路负载谐振电阻Re=50Ω,激励电压振幅Ubm=1.6V,输出功率Po=lW。
试求：(1)集电极电流最大值icmaz,输出电压幅度Ucm,集电极效率ηc；放大器工作在什么状态?
(2)当Re变为何值时,放大器可以工作于临界状态?这时输出功率Po、集电极效率ηc分别等于多少?
9. 一谐振功放导通间的动态特性曲线如图中的AB段，坐标为：A点（uCE=2.5V，iC=600mA），B点（uCE=20V，iC=0mA）。（1）试判断谐振功放此时工作状态。（2）试求集电极电源电压Ec。（3）试求集电极电流通角θ。（4）若减小电源电压，谐振功放将工作在什么工作状态？集电极电流iC变成什么形状？

10.某谐振功放的动特性曲线如图所示。试回答以下问题:
(1)判别放大器的工作类型,并说明工作在何种状态。
(2)为了使输出功率最大,应如何调整负载RL,并画出此时的动特性曲线。
(3)确定调整后的最大输出功率与原输出功率的比值Pomx/Po。

11.已知晶体三极管的转移特性如图题4.3-7(a)所示,管子饱和压降UCES≈1V。不计基调效应,用该晶体管构成的谐振功率放大器如图题4.3-7 (b)所示,与负载耦合的变压器效率ηT=1。(1)若放大器工作于欠压状态,输入电压的ub=1.2cos2π×106t(V)，RL=4Ω,求输出功率Po、集电极效率η。若要达到输出功率最大,负载电阻RL应如何变化?此时的最大输出功率等于多少? (2)若输入信号ub=1.2cos2π×0.5×106t(V),使放大器临界状态工作,LC数值不变,计算：输出功率Po、集电极效率η及相应的负载电阻RL。

12.某晶体三极管的转移特性、输出特性以及用该管构成的谐振功率放大器如图题4.3-15所示。已知该放大器导通期间的动特性为图中之AB段,β=20。求：
(1)放大器的直流偏压EB以及激励电压振幅Ubm；

图题4.3-14
(2)为使放大器输出功率最大,负载电阻RL应改为多大(其他条件不变)?并计算此时放大器输出功率Po、直流电源供给功率PE、集电极效率ηc。
13.高频谐振功率放大器及晶体管输出特性如图所示。
若已知电源电压Ec=12V，基极偏压EB=0.4V，导通电压UBE=0.8V，输入电压ub=0.8cosωtV, 输出电压uc=6cosωtV,临界线斜率Scr=1A/V。
（1）求功放的导通角θ。
（2）画出动态特性曲线和iC、uCE的波形。
（3）判别功放的工作类型（甲、乙或丙类）及工作状态（欠压、临界或过压）。
（4）若α1（θ）=0.39，α0（θ）=0.21，则直流电源提供的功率PE、输出功率P0、效率ηC。
(5)若使P0最大，Re为何值？

第四章 LC正弦波振荡器
一、填空题
1.反馈式振荡器的振幅平衡条件是___ ___，相位平衡条件是_ 。
2.反馈式振荡器的振幅稳定条件是 ，相位稳定条件是 。
3.反馈式振荡器的振幅起振条件___ ___，相位起振条件是_ _。
4.LC振荡器的振幅稳定条件是 ，相位稳定条件是 。振幅平衡条件是__ __，相位平衡条件是__ __。
5.三点式振荡器要满足正反馈，应满足电路组成原则（三点式法则），即__________________________________________________，变压器耦合反馈振荡器要满足正反馈，应保证_________________________。
6.标出图（a）中变压器反馈振荡器满足相位平衡条件的同名端。在图（b）中，L1C1和L2C2的谐振频率分别为f01和f02，当满足振荡条件时，其振荡频率fg范围是___ _______。

7.石英晶体的品质因数 ，故频率稳定度好；其在fp和fq之间等效为__ __元件。
8.与LC正弦波振荡器比较，晶体振荡器的特点是____ ___；晶体在fp和fs之间等效为__ ___ 元件；而在fs点附近，等效为___ ___。
9.石英晶体振荡器的品质因数 ，接入系数__ ____，故频率稳定度 。
二、 是非题 （对者打“√”，错者打“X”）
1.（ ）只要具有正反馈，就一定能产生振荡。
2.（ ）LC三点式振荡器的回路与晶体管之间耦合程度愈强，对频率稳定度影响愈小。
3.（ ）克拉泼电路是通过减弱晶体管与回路的耦合来提高频率稳定度。
4.（ ）提高LC正弦波振荡器选频网络的品质因数，可提高振荡器频率稳定度。
5.（ ）LC正弦波振荡器依靠晶体管本身的非线性特性实现稳幅。
6.（ ）LC三点式振荡器的反馈系数越大越容易起振。
7.（ ）LC三点式振荡器的负载越大越容易起振。
8.（ ）设计一个高稳定度的、振荡频率可调的振荡器可选用晶体振荡器。
9.（ ）并联型晶体振荡器中晶体等效为电感元件。
10.（ ）串联型晶体振荡器中晶体等效为高选通短路元件。
三、选择题（选择一项正确答案填在括号内）
1. 对振荡器基本性能要求： （ ）
a.振荡频率稳定 b.输出最大 c.谐波丰富
2.正弦波振荡器起振时，晶体管的工作状态是： （ ）
a. 甲类 b. 乙类 c. 甲乙类
3．振荡器的相位平衡条件和振幅起振条件为： （ ）
a.φΣ(ω)=0 AF=1 b.φΣ(ω)< 0 AF>1 c.φΣ(ω)=0 AF>1
4．正弦波振荡器中正反馈网络的作用是 （ A ）
　　 A．保证产生自激振荡的相位条件
　　 B．提高放大器的放大倍数，使输出信号足够大
　　 C．产生单一频率的正弦波
5．振荡器与放大器的区别是 （ C ）
　　 A．振荡器比放大器电源电压高 B．振荡器比放大器失真小
　　 C．振荡器无需外加激励信号，放大器需要外加激励信号
　　 D．振荡器需要外加激励信号，放大器无需外加激励信号
6．在自激振荡电路中，下列哪种说法是正确的 （ ）
　　 A．LC振荡器、RC振荡器一定产生正弦波 B．石英晶体振荡器不能产生正弦波
　　 C．电感三点式振荡器产生的正弦波失真较大 D．电容三点式振荡器的振荡频率做不高
7．电容三点式LC正弦波振荡器与电感三点式LC正弦波振荡器比较，优点是 （ ）
　　 A．电路组成简单 B．输出波形好 C．容易调节振荡频率 D． 频率稳定度高
8．改进型电容三点式振荡器的主要优点是 （ ）
　　 A．容易起振 B．振幅稳定 C．频率稳定度较高 D．减小谐波分量
9．为了使振荡器容易起振，应采用； （ ）
a.电容三点式 b.电感三点式 c.改进型电容三点式
10.下列频率稳定度较高的LC振荡器是： （ ）
a.一般电容三点式 b. 克拉泼电路 c. 电感三点式
11．如图L1C1、L2C2的谐振频率分别为f01和f02，当满足振荡条件时，振荡频率fg范围是： （ ）
a. f01< fg< f02
b. f01> fg> f02
c. fg <min(f01,f02)

12．判断下图是哪一类振荡器 （ ）
　　 A．考毕兹电路
　　 B．哈特莱电路
　　 C．西勒电路
　　 D．克拉泼电路
13. 要求设计一个振荡频率在10MHz～50 MHz范围可调的振荡器，则选用：（ ）
a. RC振荡器 b. LC振荡器 c.晶体振荡器
14.石英晶体串联在振荡器的反馈支路中，LC谐振回路应谐振在石英晶体的： （ ）
a.串联谐振频率fq上 b.并联谐振频率fp上 c.在fq和fp之间
15.在并型晶体振荡器中，晶体等效为：（ ）
a.电容元件 b.电感元件 c.短路元件
16.如图所示振荡器中，LC谐振回路应谐振在石英晶体谐振器的：（ ）
a. 串联谐振频率fq上
b. 并联谐振频率fp上
c. 在fq和fp之间
17．石英晶体谐振于fp时，相当于LC回路的 （ ）
　　 A．串联谐振现象 B．并联谐振现象 C．自激现象 D． 失谐现象
18．为提高振荡频率的稳定度，高频正弦波振荡器一般选用 （ ）
　　 A．LC正弦波振荡器 B．晶体振荡器 C．RC正弦波振荡器
四、分析、计算题
1.用相位平衡条件判断下列振荡器能否振荡？若可能振荡，有条件的请注明条件，并指出振荡电路的名称。

2.右图所示为一振荡器。已知，L1=140μH，C1=100PF，C2=600PF，C3=10000PF，C4=20～5PF。
（1） 指出振荡器类型；
（2） 画出直流通路；
（3） 画出交流等效电路；
（4） 估算振荡频率范围。

3.下图是一个LC振荡器电路，元件数值如图所示。试求：
（1）指出该振荡电路形式；
（2）画出交、直流等效电路；
（3）计算振荡频率fo；
（4）若把F降为原有值的1/2，并保持f0和L不变，应如何修改元件数值；
（5）什么是振荡器的相对频率稳定度？请说出三种以上稳频措施。
4.试分析如图所示的电路。
（1）画出其直流偏置电路、高频交流电路，图中电容CB、CC、CE和CL为耦合、旁路电容。（2）判别该电路能否振荡，为什么？如能振荡，试指出电路类型.
（3）写出振荡频率f0的近似表达式。
（4）说明图中L3在电路中的作用。

5.振荡电路如图所示。
（1）画出振荡电路直流、交流通路。
（2）说明振荡电路的类型。
（3）写出振荡频率的表达式。
（4）为了提高频率稳定度，本电路采取了哪些措施？

6. 如图所示为某电视接收机的本振电路，调节电感L，即可从1-12改换频道。（1）画出该电路的直流偏置电路、交流等效电路。（2）说明这是什么形式电路，有何优点。（3）写出振荡频率表达式。

7.如图所示振荡器。已知，，，。
（1）说出振荡器名称及电路特点。（2）画出交、直流等效电路图；（3）试计算振荡频率和反馈系数。

8.正弦波振荡电路如图3所示。（1）画出其交流通路，并指出振荡器类型；（2） 估算反馈系数F;（3）估算振荡频率（很小，可忽略）。

第五章 调幅、检波
一、填空题
1.调幅过程是把调制信号的频谱从 （载频，零频）搬移到 （载频，零频）的两侧，即产生了新的频谱分量，所以必须采用非线性（线性，非线性）元件才能实现。
2.频率变换电路利用_ __（线性，非线性）元件实现。
3.模拟调制是用低频信号控制载波的____ __、___ ___和__ ___。接收电路中检波器的作用是_ ___。
4.在抑制载波的双边带信号的基础上，产生单边带信号的方法有 和 。
5.为了进行不失真调幅（AM），要求调幅系数取值为__ _。
6.已调波u（t）=（5+3cos2π×103t -10sin4π×103 t）cos4π×106 t(V),则该信号为________已调波，其载波频率为________，调制信号为_______________。
7.在频谱仪上测得调幅信号频谱如图所示，其调制频率F为____________，调幅系数ma为__________。

8.发射机输出级在负载100Ω上的输出信号为u(t)=4(1+0.5cosΩt)cosω0 t（V），则该信号载波功率为__ __W，总输出功率为___ __W。
9.调幅波的载波功率为200W，调幅系数ma为0.3，则总单边带功率为_______，AM波总平均功率为___ __，最大瞬时功率为__ _。
10.有一调幅波，载波功率为100W，调幅系数为0.3，则每一边频功率为________W，调幅波总功率为___________W。
11.调幅信号中最节省传输频带的是__________，发射效率最低的是_____________。

12.AM的高电平基极调制电路，工作状态应选择在__ ___（欠压，过压）状态。
13.基极调幅电路属于______（高、低）电平调幅电路，工作在________（欠压区、过压区），产生_ __（AM、DSB-SC、SSB）。
14.AM的高电平调制电路，若采用集电极调制，高频功放应选择在__ __状态（欠压，过压）。
15.集电极调幅可以得到__ ____（AM、DSB-SC）已调波，此时功放应工作在____________状态（欠压，临界，过压）。
16.集电极集电极调幅电路属于______（高、低）电平调幅电路，工作在________（欠压区、过压区），产生_ __（AM、DSB-SC、SSB）。
17.振幅检波就是将信号频谱从 附近不失真地搬移到 附近的过程。（载频，零频）
18.一般采用________检波器解调AM波，而采用________检波器解调DSB-SC或SSB-SC波。
19.大信号包络检波过程上利用检波二极管的____________________和检波负载RL CL的
____________________来实现的。
20.不产生对角切割失真的条件是 。
21.负峰切割失真的原因是_____________________________________________________。
不产生失真的条件是____________________________________。
二、 是非题 （对者打“√”，错者打“X”）
1.（ ）模拟乘法器调幅、二极管平衡调幅均属于高电平调幅。
2.（ ）在调幅波中载频和边频分量都包含信息。
3.（ ）调制信号的频率范围是Fmin - Fmax ，则已调幅波所占据的频带宽度为Fmin- Fmax 。
4.（ ）有人认为AM波波形，就是将载波与低频调制信号两者波形直接叠加。
5.（ ）调制过程就是信号频谱的线性搬移，一般可采用线性器件实现，以减少非线性失真。
6.（ ）频谱线性搬移电路包含振幅调制、振幅检波、混频和频率调制电路。
7.（ ）抑制载波的双边带信号可以采用包络检波器解调。
8.（ ）振幅检波就是将信号频谱从载频附近不失真地搬移到低频附近的过程。
9.（ ）振幅检波电路为取出消息信号，必须采用低通滤波器。
10.（ ）将大信号包络检波电路中二极管反接，则不能进行检波。
11.（ ）大信号检波电路中，为了不产生对角切割失真可使调幅度减小。
12.（ ）在包络检波电路中，为了不产生惰性失真可增大检波负载电阻。
三、选择题（选择一项正确答案填在括号内）
1.某已调波的数学表达式为u(t) = 2（1＋Sin（2π×103t）Sin2π×106t ，这是一个（ ）
（A）AM波 （B）FM波 （C）DSB波 （D）SSB波
2.当两个不同频率的单频信号送入非线性器件，产生的组合频率最少的器件是：（ ）
a.二极管 b.三极管 c.场效应管
3.下列调幅信号能采用包络检波器解调的是： ( )
a. SSB-SC b. AM c. DSB-SC
4.下列调幅信号中最节省传输频带的是： ( )
a. DSB-SC b. SSB-SC c. AM
5.当调幅系数增大时，则调幅波的载波功率：（ ）
a. 减小 b. 不变 c. 增大
6.调幅制的发射机是把载波和上下边带一起发射到空中去的，其中有用信号是（ ）
A.载波 B.上边带 C.下边带 D.上、下边带
7.在双踪示波器中观察到如右图所示的调幅波，根据所给的数值，它的调幅度ma应为（ ）
A.42.8% B.66.7%
C.90.5%　 D.100%
8.能实现调幅作用的伏安特性为：( )
a. i=b1u b. i=b1u+b3u3 c.i=b1u+b2u2
9.为了有效地实现基极调幅，调制器必须工作在哪种工作状态 （ ）
　　 A．临界 B．欠压 C．过压
10.为了有效地实现集电极调幅，调制器必须工作在哪种工作状态 （ ）
　　 A．临界 B．欠压 C．过压
11.调幅波解调电路中的滤波器应采用 :（ ）
　　（A）带通滤波器 （B）低通滤波器 （C）高通滤波器 （D）带阻滤波器
12.下列哪个电路能进行振幅检波?（图中RC为正常值,二极管为折线特性）（ ）

13．在大信号二极管检波电路中，为了不产生对角切割失真可使：（ ）
a．调幅度减小 b.负载电容减小 c.提高调制信号频率
14.大信号包络检波电路中，为了不产生惰性失真可使：（ ）
a．调幅度减小 b.负载电容增大 c.提高调制信号频率
15.二极管包络检波器，原电路正常工作。若检波负载电阻R加倍，会引起：（ ）
a.惰性失真 b.负峰切割失真 c. 惰性失真和负峰切割失真
16.二极管包络检波器，原电路正常工作。若检波电容增大则易：（ ）
a.产生惰性失真 b.产生负峰切割失真 c. 产生惰性失真和负峰切割失真
17.同步检波器需要本地提供的载波，与调制端的载频信号（ ）
A．同频 B. 同相 C．同频同相 D. 没有要求
四、分析、计算题
1. 有一高频载波为u1（t）=3cos2π×106t(v)，被另一信号 u2（t）= cos2π×4×103t (v)作30%的调幅，试求：（1）说出调幅波的名称；（2）求调幅波的表示式；（3）试求单位电阻上消耗的总边带功率PSB、载波功率PC和已调波的平均功率Pav；（4）调幅波的频带宽度；（5）绘出调幅波的波形、频谱图。
2.测得某电台发射已调信号:us=10（1+0.2cos2513t）cos37.7×106t（mV）。（1）说明已调信号的类型；（2）问此电台的频率等于多少Hz？（3）调制信号的频率等于多少Hz？（4）信号带宽等于多少Hz？（5）画出已调信号频谱图；（6）计算已调信号在单位负载上的平均功率。
3．已知电台接收的已调信号电压为
试求：（1）说明已调信号的类型；（2）电台的频率是多少？（3）画出已调信号频谱图；（4）已调信号的带宽是多少Hz ?（5）计算已调信号在单位负载上的平均功率。
4.某调幅波
（1）画出此AM波波形。
（2）画出此AM波的频谱图，并求带宽。
（3）若负载电阻，求AM波载波功率、总边带功率和AM波总功率。
5.一已调波电压为 v=2cos100πt +0.1cos90πt +0.1cos110πt (v)。（1）试指出该已调波的名称。（2）试计算该已调波的调幅系数。（3）计算单位电阻上消耗的总边带功率和已调波的总功率。（4）试计算已调波的带宽。（5）画出该已调波的频谱图。
6.已知下列已调信号电压的表达式：

试求：（1）说明各已调信号的类型；（2）画出各已调信号频谱图；（3）计算各已调信号在单位负载上的平均功率1、2、3。
7.已知下列已调信号电压的表达式分别为：
（1）i=300（1+0.5cos2π×103t）cos2π×106t（mA）；
（2）u=0.1cos628×103t+0.1cos634.6×103t（V）。
试说明各个调幅波的名称，画出各个调幅波的频谱，并分别计算其带宽B和在100Ω负载上的载波功率PC、边带功率PSB和总功率Pav。
8.调幅波u（t）=100cos2π×10４t+20cos2π×9×103t+20cos2π×11×103t (v)。（1）试说明该调幅波的类型，求载波频率fC、调制信号的频率F和调幅系数ma。（2）试求单位电阻上消耗的总边带功率PSB、载波功率PC和已调波的平均功率Pav。（３）试求已调波的频带宽度。（４）画出该已调波的频谱。
9.某已调波信号的波形如图题6.3-17所示。已知载波频率为调制信号频率的100倍。 (1)写出该已调波的表达式。 (2)画出频谱图,注明各谱线的强度,并确定其带宽。 (3)求单位电阻上的载波功率和总边带功率。

10.某非线性器件的伏安特性的表示式为i=10+0.02u2(mA)。当u=5sinωc t+1.5sinΩt(V),ωc>>Ω时,试画出i的频谱图,并说明利用该器件可以实现什么方式的振幅调制,写出其表示式,画出输出滤波器的幅频特性。

14．集电极调幅电路如图所示。（1）为了获得有效调幅，晶体管应工作于什么状态？（2）图中C1、C2分别如何选择？（3）LC回路的中心频率和频带宽度如何选择？（4）定性画出单音频调幅时u1(t)、u2(t) 和u3(t)的波形。（5）若输出调幅波的载波功率为50Ｗ，调幅系数为0.6，三极管集电极效率为75%，则边带信号总功率、直
